A VEX AIM kódolórobot képernyője állapotjelzéseket kínál, és ikonok segítségével navigálhat a különböző menüpontok között. Ez a cikk bemutatja, hogy mit jelentenek a különböző ikonok és szimbólumok, hogy segítsen a robot használatának megkezdésében.
Akkumulátor állapota
A jobb felső sarokban található akkumulátor ikon mutatja a robot akkumulátorának aktuális állapotát.
Az akkumulátor töltöttségi szintjét az ikon színe alapján lehet meghatározni:
- Zöld - Teljesen feltöltött akkumulátor
- Sárga - Részlegesen feltöltött akkumulátor
- Piros - Alacsony akkumulátortöltöttség
A villogó akkumulátor ikon azt jelzi, hogy a robot jelenleg töltődik.
Vezérlő állapota
Amikor egy egykaros vezérlő jelenleg csatlakoztatva van a robothoz, a vezérlő ikonja megjelenik a képernyő bal felső sarkában.
Kapcsolat állapota
A Bluetooth-kapcsolat állapotát a képernyő bal felső sarkában található Bluetooth ikon jelzi. A folyamatos zöld ikon aktív Bluetooth-kapcsolatot jelez.
A villogó szürke ikon azt jelzi, hogy a robot jelenleg nincs Bluetooth-kapcsolaton keresztül csatlakoztatva.
A rádió állapotát az állomás ikonja jelzi.
A rádió állapotát a hozzáférési pont ikonja is jelzi. A folyamatos ikon aktív kapcsolatot jelez, a villogó ikon pedig azt, hogy a robot jelenleg nincs csatlakoztatva.
Kapcsolat állapota
Amikor egy másik VEX AIM kódolórobot van csatlakoztatva a robothoz, a kapcsolat ikon megjelenik a képernyő bal felső sarkában.
Információs ikon
A képernyő alján található Információ ikon kiválasztásával megnyílik a robot adatai.
A robot adatai tartalmazzák a robot nevét, az akkumulátor töltöttségi szintjét és annak a robotnak a nevét, amelyhez jelenleg csatlakoztatva van.
Navigációs ikonok
A szürke vissza nyíllal kiléphet az aktuális képernyőről.
Főmenü ikonok
A Meghajtás ikon kiválasztásával megnyílik a beépített Meghajtás mód, így a robotot egy csatlakoztatott vezérlővel vezérelheti. További információ a Meghajtási mód használatáról ebben a cikkben található.

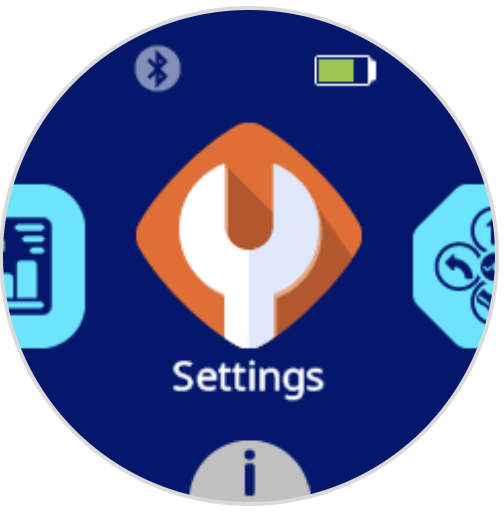

A Beállítások ikon kiválasztásával megnyílik a robot Beállítások menüje. Tekintse meg ezt a cikket, hogy többet megtudjon a robot beállításairól.
A Projektek ikon kiválasztásával hozzáférhet a roboton letöltött projekthez. Tekintse meg ezt a cikket, hogy többet megtudjon a projektek roboton való használatáról.

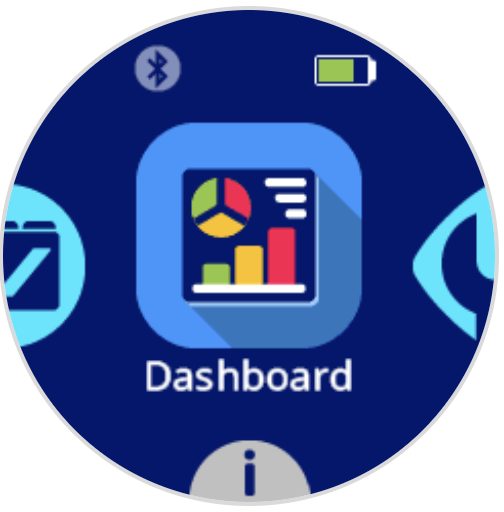

Az Irányítópult ikonra kattintva megnyílik az Irányítópult. Tekintse meg ezt a cikket, ha többet szeretne megtudni az Irányítópult funkcióiról.
A Gombkódolás ikon kiválasztásával megnyílik a Gombkódolás, így a robot képernyőjén található gombokkal kódolhatja a robotot.
