A webalapú VEXcode EXP-ben a konzolra történő nyomtatáshoz csatlakozni kell a konzol soros portjához. Erre a második portra azért van szükség, mert az első soros port köti össze az EXP Braint az eszközzel a projektek böngészőből történő letöltéséhez.

Megjegyzés: A konzolra való nyomtatáshoz az EXP Brainnek USB-kábellel csatlakoznia kell az eszközhöz, miközben a konzol soros portját használja.

VEXcode EXP Nyomtatókonzol, amely nem érhető el, és a következő üzenetet jeleníti meg: A konzol soros portja jelenleg nincs csatlakoztatva. A Print Console használatához csatlakoztassa a konzol soros portjához. Lent található egy link a További információkhoz.

Ha a konzol soros portja nincs csatlakoztatva, a Print Console a VEXcode EXP-ben nem elérhetőként jelenik meg.

Csatlakozás a konzol soros portjához

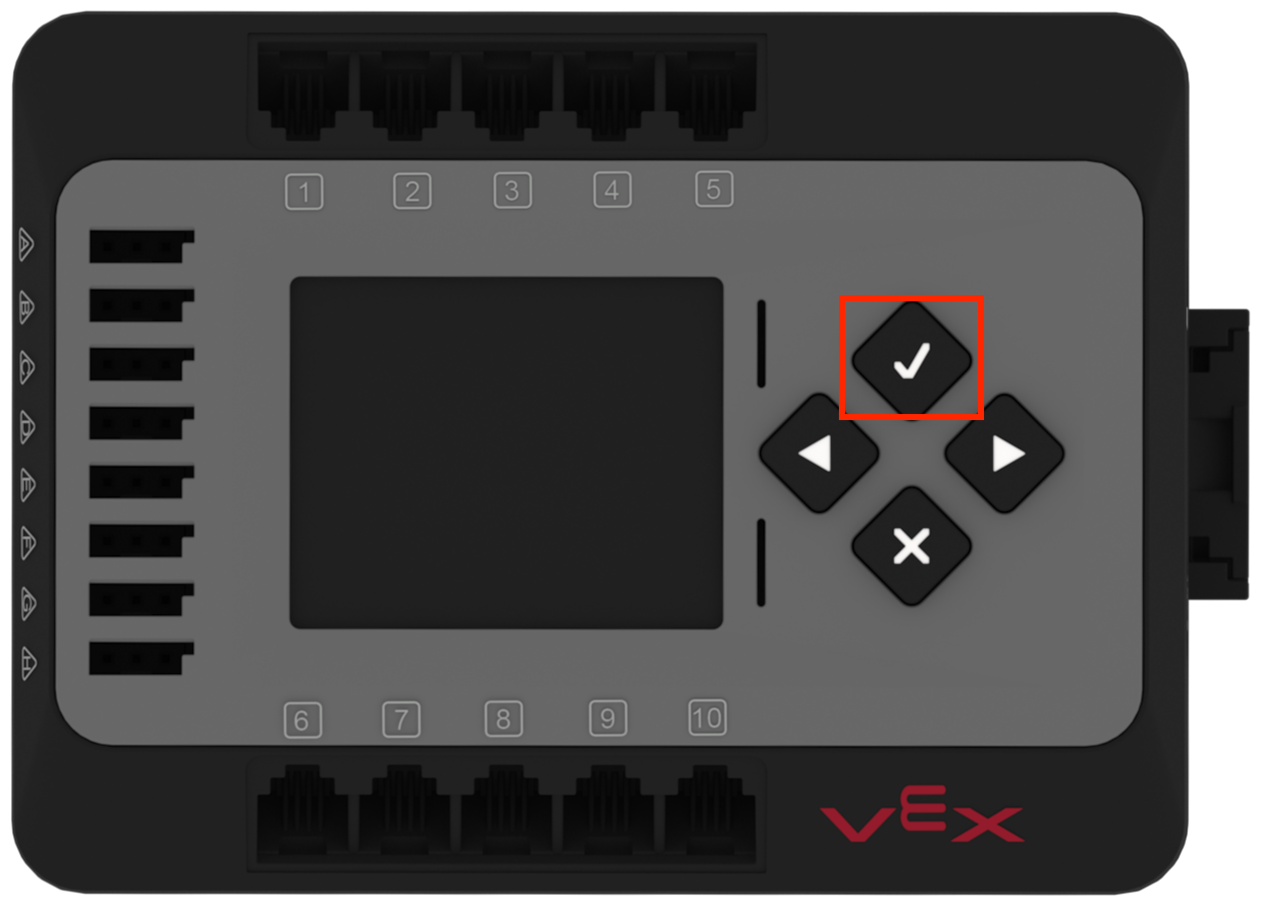

EXP agy, a kijelölt Ellenőrzés gombbal.

Győződjön meg arról, hogy az EXP akkumulátor fel van töltve, és csatlakozik az EXP Brainhez.

Kapcsolja be az agyat az agy Check gombjának megnyomásával.

Az agy USB-kábellel csatlakozik egy laptophoz.

Csatlakoztassa az EXP-t az eszközhöz az USB-C kábel segítségével.

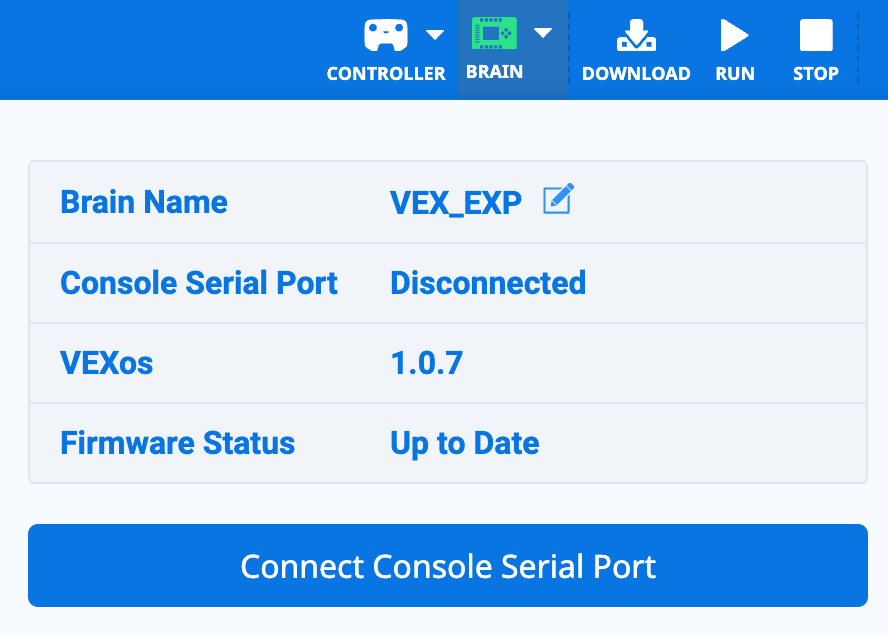

VEXcode EXP megnyitott Agy legördülő menüvel és már csatlakoztatott Aggyal. A konzol soros portjának állapota „Leválasztva”, az alatta lévő gomb pedig „Konzol soros port csatlakoztatása” felirattal rendelkezik.

Győződjön meg arról, hogy az EXP az első web-soros porton keresztül csatlakozik az eszközhöz. A csatlakozási folyamatról további információért tekintse meg az eszközére vonatkozó cikket:

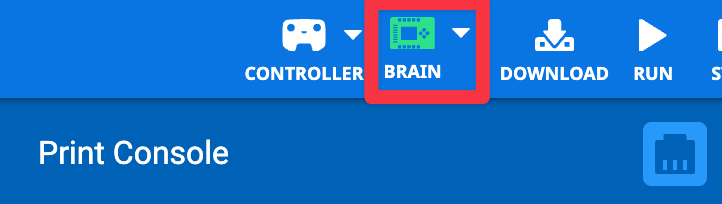

VEXcode EXP eszköztár, amin zöld Agy ikon van kiemelve, jelezve, hogy az Agy csatlakoztatva van.

Miután a Brain csatlakozik az első webes soros porthoz, válassza ki a zöld Brain ikont.

VEXcode EXP megnyitott Agy legördülő menüvel és már csatlakoztatott Aggyal. A konzol soros portjának állapota Leválasztva, az alatta lévő gomb pedig kiemelten jelenik meg, és a Konzol soros portjának csatlakoztatása felirat olvasható.

Válassza Connect Console Serial Portlehetőséget.

macOS/Chromebook

Windows

Válassza ki a fenti képeket a nagyításhoz.

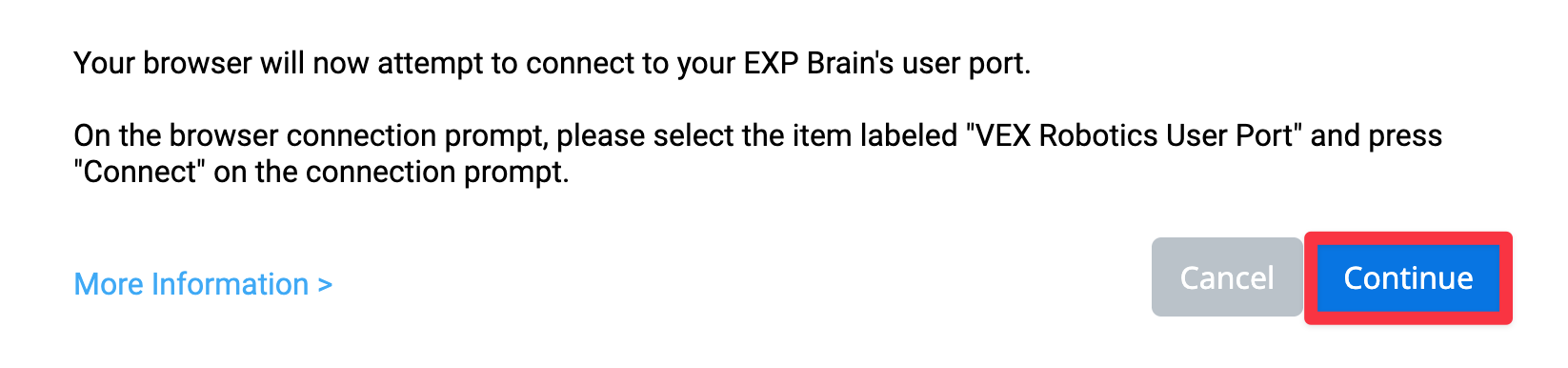

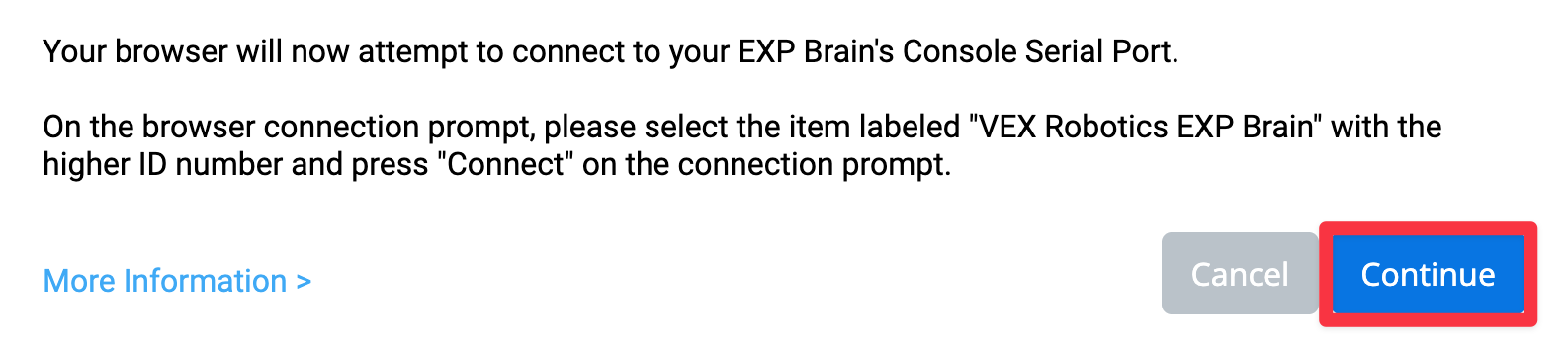

Megjelenik egy felszólítás az eszköztől függően. Válassza Folytatás lehetőséget.

macOS/Chromebook

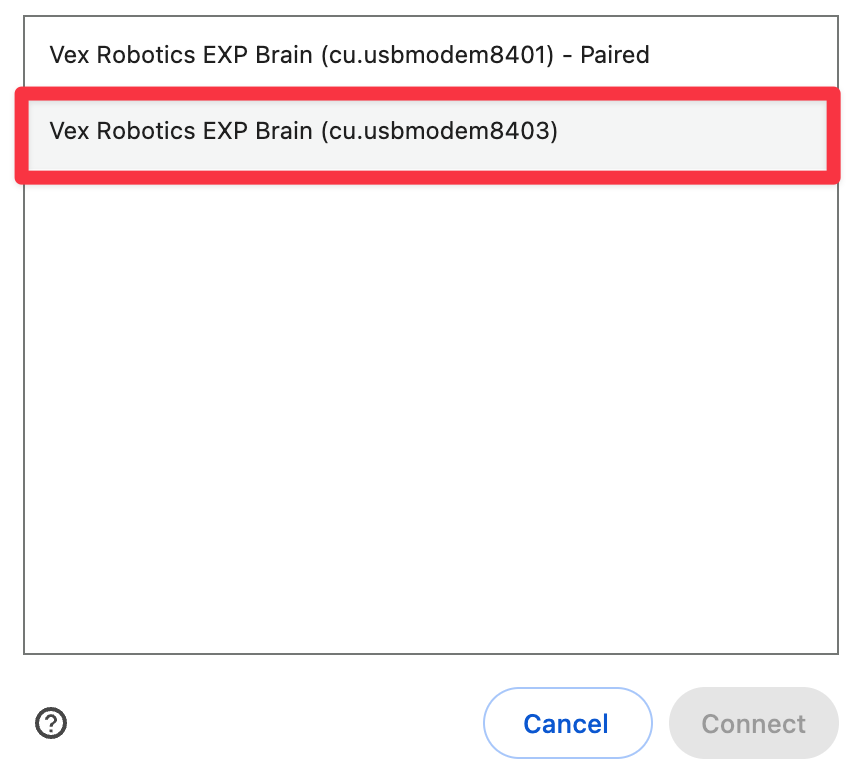

macOS vagy Chromebook böngésző csatlakozási ablaka, két VEX Robotics EXP Brain nevű elemmel. Az egyik elem már párosítva van, és 8401-es azonosítószámmal rendelkezik, a másiké pedig 8403-as azonosítószámmal. A 8403-as azonosítójú elem ki van jelölve.

Windows

Windows böngésző csatlakozási ablaka két felsorolt elemmel. Az első elem a Vex Robotics felhasználói port, a második pedig a Vex Robotics kommunikációs port, és már párosítva van. A Vex Robotics felhasználói port című elem ki van emelve.

Válassza ki a fenti képeket a nagyításhoz.

macOS/Chromebook: Válassza ki a LEGMAGASABB azonosítószámú EXP-t az elérhető agyak listájából. A legalacsonyabb azonosítószám már párosításra kerül.
Windows: Válassza Felhasználói portlehetőséget. A kommunikációs port már párosítva lesz.

macOS/Chromebook

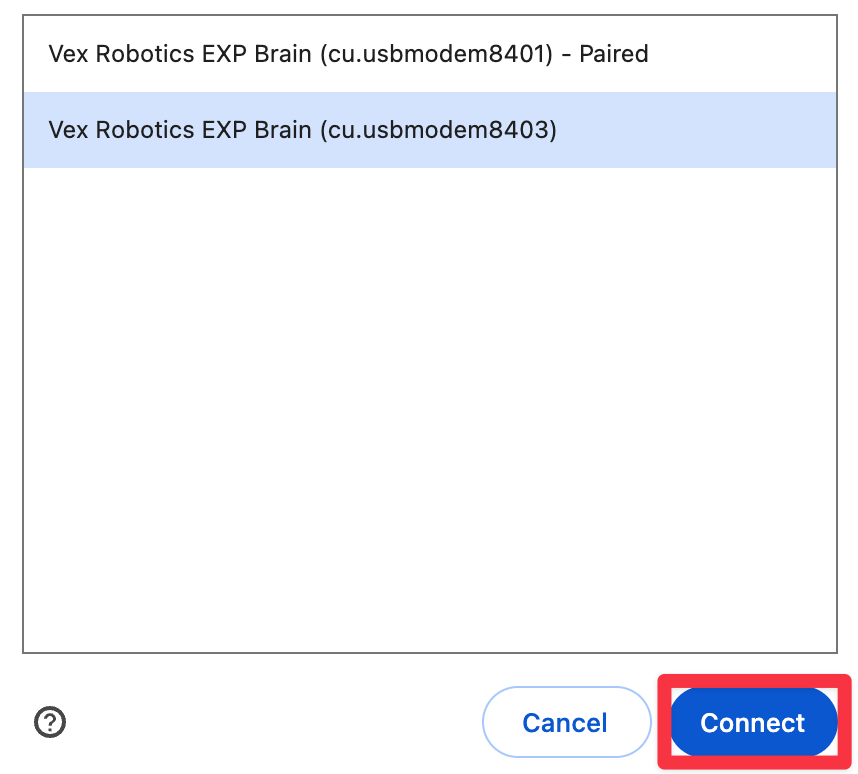

macOS vagy Chromebook böngésző csatlakozási ablaka, amelyen a 8403-as azonosítójú elem van kiválasztva. Lent a Csatlakozás gomb van kiemelve.

Windows

Windows böngésző csatlakozási ablaka, amelyen a Vex Robotics felhasználói portja van kiválasztva. Az alábbi Csatlakozás gomb kiemelten jelenik meg.

Válassza ki a fenti képeket a nagyításhoz.

Válassza Csatlakozás lehetőséget, ha a választása ki van jelölve.

VEXcode EXP megnyitott Agy legördülő menüvel és csatlakoztatott Aggyal. A konzol soros portjának állapota Csatlakoztatva feliratú, és ki van jelölve.

Ha a csatlakozás sikeres, a konzol soros portja Csatlakozva jelenik meg. A Print Console mostantól használható lesz.

Leválasztás a konzol soros portjáról

Ha le szeretné választani az eszközt az EXP-ről, húzza ki az USB-C kábelt a készülékből vagy az agyból.

EXP Brain bekapcsolva, kiemelve az X gombját.

Az EXP-t a webalapú VEXcode EXP-ről is leválaszthatja az agy kikapcsolásával.

Kapcsolja ki az agyat a X gomb lenyomva tartásával, amíg a Brain képernyője el nem feketedik.

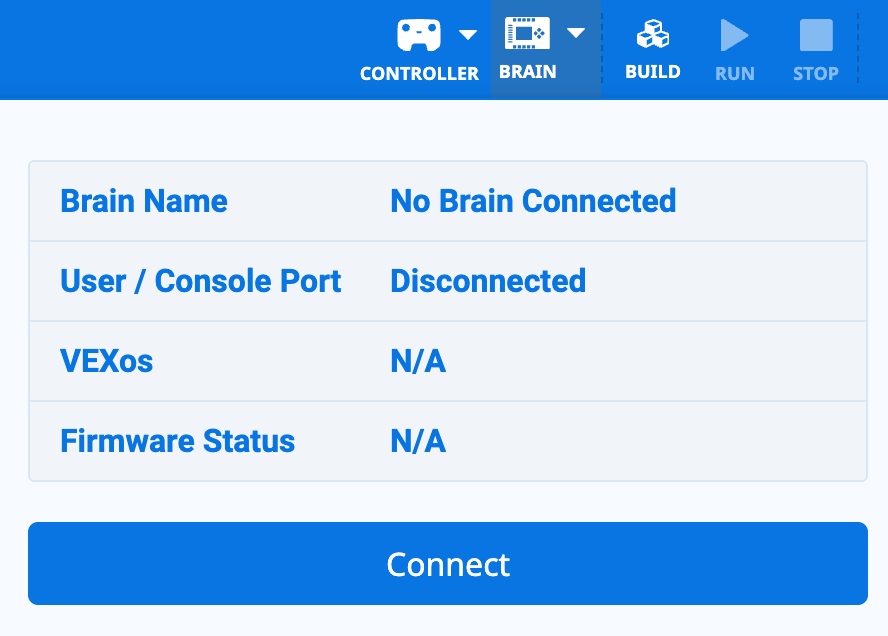

VEXcode EXP megnyitott Agy legördülő menüvel és csatlakoztatott Agy nélkül.

Mindkét fenti módszer leválasztja az EXP Brain-t mindkét webes soros portról, és a Brain ikon fehéren jelenik meg.
