A VEX V5 Robotics Competition (V5RC) virtuális vezetési készségek játékban VEX V5 vezérlőt csatlakoztathatsz a számítógépedhez a vezetési készségek gyakorlásához. Ez a cikk a rendelkezésre álló gyakorlási lehetőségeket és beállításokat ismerteti.

Megjegyzés:A Virtuális Vezetési Készségek csak Chrome böngésző használata esetén érhető el.

Virtuális vezetési készséggyakorló mérkőzésen

A V5RC virtuális vezetési képességei itt érhetők el.

Mielőtt elkezdené, győződjön meg arról, hogy a VEX V5 vezérlő csatlakoztatva van a Virtual Driving Skills és a Virtual Skills Key programhoz.

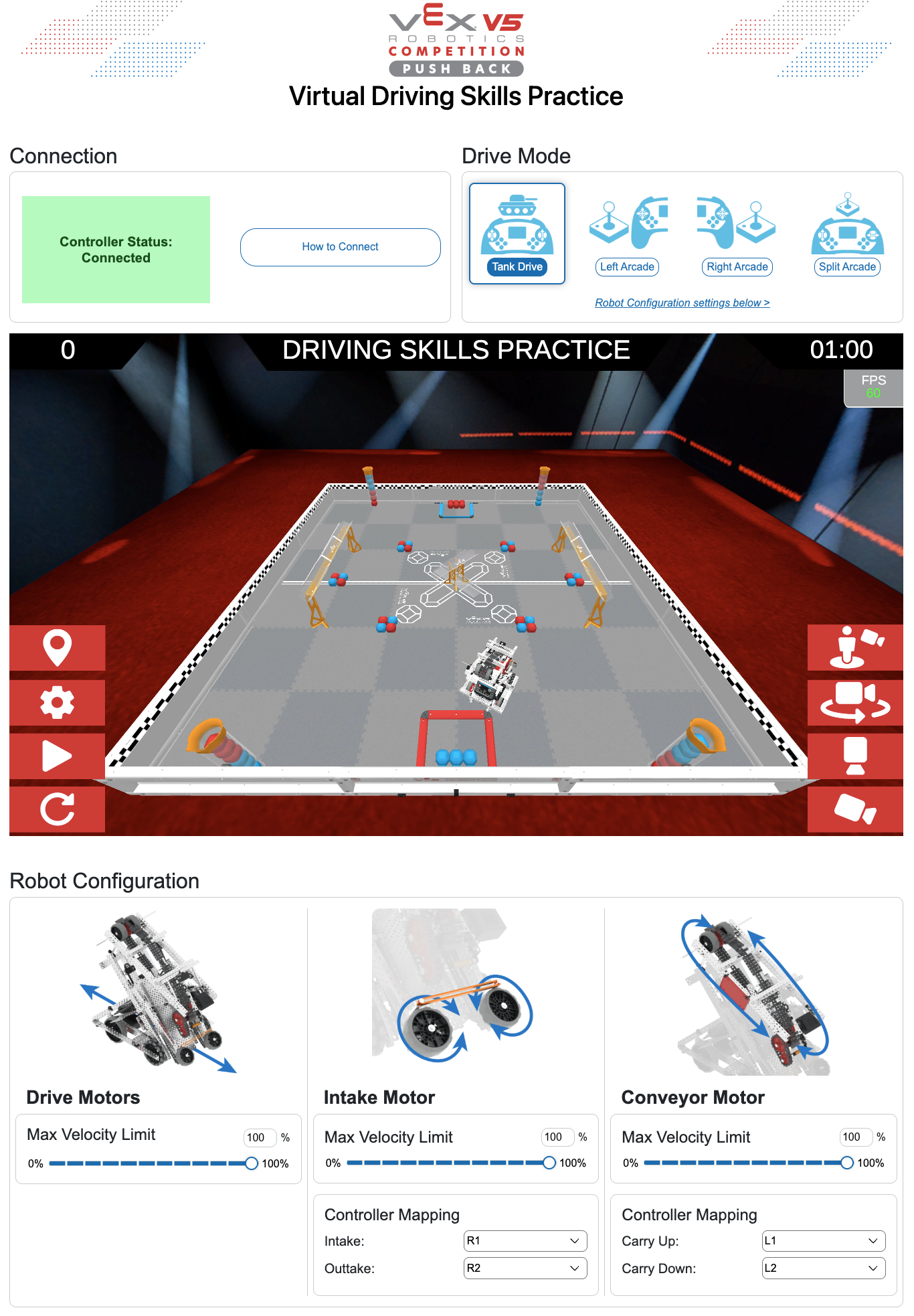

V5RC Push Back virtuális vezetési készséggyakorló oldal. Kiolvassa a vezérlő csatlakoztatott állapotát, majd a jobb oldalon található a tankhajtás, a bal oldali árkád, a jobb oldali árkád és az osztott árkád üzemmód. Aztán középen van a vezetési készségek gyakorlása. Az alsó részen található a robotkonfiguráció hajtómotorokkal, szívómotorral és szállítószalag-motorral.

Miután bejelentkezett a Virtual Skills Key segítségével, és csatlakoztatta a VEX V5 vezérlőt, a Virtual Driving Skills Practice Match játékra készen áll. A Vezérlő állapota zöld színnel, a bal felső sarokban pedig Csatlakoztatva felirattal jelenik meg, a Hős Bot pedig a kiinduló pozícióban lesz.

A Vezetési készségek gyakorlata ablak bal alsó sarkának közeli képe, a Play gombbal, egy fehér, jobbra néző háromszöggel, piros mezőben kiemelve. A lejátszás gomb függőlegesen a beállítások ikon és a visszaállítás gomb között található.

A meccs elindításához nyomd meg a bal alsó sarokban található Játssz gombot.

A Driving Skills Practice ablak középen egy nagy 3-assal, amely a mérkőzés kezdetéig tartó visszaszámlálást mutatja.

Egy visszaszámláló jelenik meg a képernyő közepén, amely lehetővé teszi, hogy felkészülj a vezetés megkezdésére a kontrollered használatával.

Közeli kép a Vezetési készségek gyakorlata ablak jobb felső sarkából, amely a mérkőzésből hátralévő időt mutatja. Az idő 29 másodpercet mutat.

A mérkőzés alatt a hátralévő idő az ablak jobb felső sarkában látható.

Közeli kép a vezetési készségek ablakának bal felső sarkáról, amely a meccs közbeni, valós időben frissülő pontszámot mutatja. Az eredmény 1 pontot mutat.

A mérkőzés során a pontszámod a bal felső sarokban frissül.

A Vezetési készségek ablak bal alsó sarkának közeli képe, amelyen a Stop gomb látható, egy fehér hatszög, amely meccs közben a Play gomb helyén jelenik meg. A Stop gomb függőlegesen a beállítások ikon és a visszaállítás gomb között található.

A mérkőzés idő előtti befejezéséhez válaszd aStopgombot a bal alsó sarokban.

A mérkőzés végi képernyő, amelyen a csapatszám és a regisztrált csapatnév gyakorlati eredményei láthatók. A pontszám 5 pont. A képernyő alján található Újra gomb piros mezőben van kiemelve, jelezve, hogy mit kell kiválasztani az újrajátszáshoz.

A mérkőzés végén megjelenik a csapat neve és a végeredmény. Válassza Újrapróbálkozás lehetőséget az ablak bezárásához és a mező alaphelyzetbe állításához.

A Vezetési készségek ablak bal alsó sarkának közeli képe, amelyen a Reset gomb, egy fehér kör alakú nyíl látható. A Reset gomb a beállítások ikon és a Lejátszás gomb alatt található.

A bal alsó sarokban található Reset gombbal a mező elrendezése is visszaállítható.

Vezetési mód kiválasztása

A Vezetési készségek gyakorlati ablakának jobb felső része, amely piros mezőben mutatja a Vezetési mód kiválasztási területet. A Tank Drive jelenleg ki van választva, és a Left Arcade, a Right Arcade és a Split arcade opciók sorban jelennek meg.

A vezetési mód kiválasztási lehetőségeit a Virtuális vezetési készségek gyakorlása ablak felett láthatja.

A Drive Mode opciók közeli nézete, amelyen a Tank Drive kiválasztva látható. A másik három lehetőség a jobb oldalon található, és a Left Arcade, a Right Arcade és a Split Arcade felirat olvasható.

A kiválasztott vezetési módban a név sötétkék színnel jelenik meg, és az ikon körül kék vonal látható.

Válassza ki a Drive Mode nevét a konfiguráció módosításához.

Minden egyes vezetési mód megváltoztatja, hogy a vezérlő joystickjai hogyan irányítják a robot hajtásláncának mozgását.

Tartályhajtás: A bal oldali joystick a bal oldali motort, a jobb oldali joystick pedig a jobb oldali motort vezérli.
Bal oldali játékterem: Minden mozgást (előre, hátra, balra és jobbra) a bal oldali joystick vezérel.
Jobb oldali játékterem: Minden mozgást (előre, hátra, balra és jobbra) a jobb oldali joystick vezérel.
Osztott játékterem: A bal oldali joystick az előre és hátra mozgást, míg a jobb oldali joystick a balra és jobbra fordulást vezérli.

További beállítások

Kamera opciók

Négy kamerabeállítás van kiemelve a Virtuális Vezetési Skillsben. Vezetőállomás ikon, keringőkamera ikon, felülről lefelé ikon és üldözés ikon

A pályához tartozó kamerabeállítások a Virtuális Vezetési Gyakorlóablak jobb alsó sarkában találhatók.

Vezetőfülke ikon: A kamera képét a vezető perspektívájára változtatja.
Orbitális kamera ikon:Áttekintést nyújt a teljes pályáról.
Felülről lefelé ikon:A kamerát közvetlenül a mező fölé helyezi.
Üldözés ikon: Hátulról követi a robotot.

Robot konfiguráció

A robot sebességének és a motorgombok hozzárendelésének módosításához görgessen le a Robot konfigurációja részhez.

A Vezetési készségek oldal alján található Robotkonfiguráció terület Hajtásmotorok szakasza. Felül a Drive Motors felirat olvasható, és a Maximális sebesség opciókat mutatja egy 0 és 100% közötti csúszkával.

A Hajtómotorok részben a csúszkával vagy a szövegmezőbe beírt értékkel állíthatod be a Dex maximális sebességét.

A Vezetési készségek oldal alján található Robotkonfiguráció terület Szívómotor része. Felül a Szívómotor felirat látható, és egy 0 és 100% közötti csúszkával a maximális sebesség beállításait, valamint a vezérlőleképezési beállításokat mutatja, amelyek alapján kiválaszthatja, hogy mely gombok vezérlik a szívó- és kipufogógázt.

A Szívómotor részben beállíthatja a szívómotor maximális sebességét, és hozzárendelheti a vezérlőgombokat a szívómotor vezérléséhez.

Állítsa be a sebességet a csúszka segítségével vagy egy érték beírásával a szövegmezőbe.

A vezérlőgombok módosításához válassza ki a Bemenet és Kimenet melletti legördülő menüket a kívánt gombok kiválasztásához.

A Vezetési készségek oldal alján található Robotkonfiguráció terület Szállítószalag Motor része. Felül a Szállítószalag Motor felirat olvasható, és a maximális sebesség beállításait mutatja egy 0 és 100% közötti csúszkával, valamint a vezérlő leképezési beállításait, amelyek alapján kiválaszthatja, hogy mely gombok vezérlik a fel és le mozgást.

A Szállítószalag motorja részben állíthatja be a szállítószalag motorjának maximális sebességét, és hozzárendelheti a vezérlőgombokat a szállítószalag vezérléséhez.

Állítsa be a sebességet a csúszka segítségével, vagy írjon be egy értéket a szövegmezőbe.

A kontroller gombjainak módosításához válassza ki a Felvitel és Levitel melletti legördülő menüket a kívánt gombok kiválasztásához.
