Az 55-ös motorvezérlő lehetővé teszi, hogy a V5 Brain csatlakozzon egyenáramú (DC) motorokhoz. Kövesse az alábbi lépéseket, hogy megtanulja, hogyan csatlakoztasson egyenáramú motort az 55-ös motorvezérlőhöz, és hogyan konfigurálja eszközként a VEXcode-ban, lehetővé téve a kódolási projektekben való használatát.

A VEX V5 motor képe, amely bemutatja annak kialakítását és jellemzőit, beleértve a bekötési és szerelési lehetőségeket is, amelyek a V5 kategória leírása motorokról szóló szakaszához kapcsolódnak.

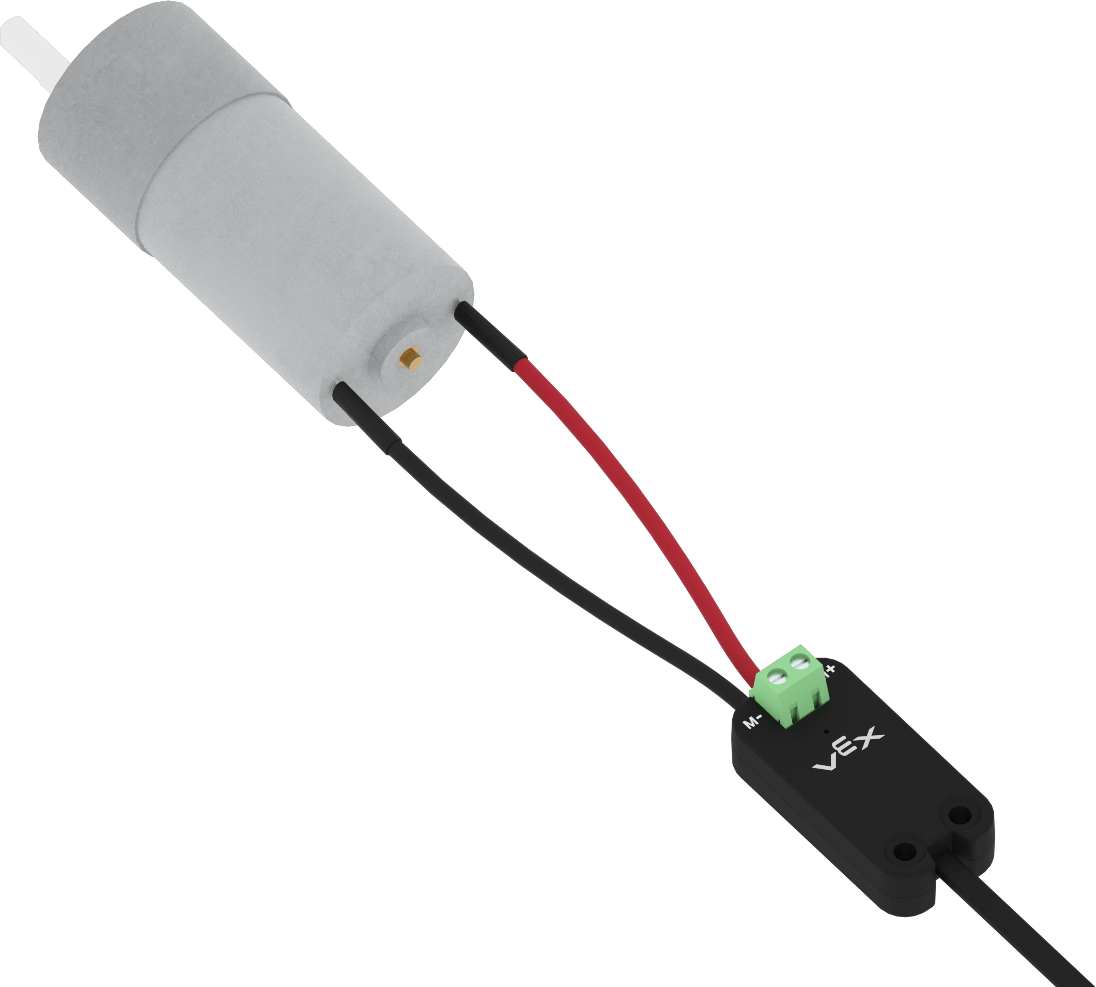

A motorvezérlő csatlakoztatása 55

Ábra, amely a V5-ös motor specifikációit és jellemzőit szemlélteti, beleértve a méreteket és a csatlakozási pontokat, a robotikai alkalmazások szempontjából.

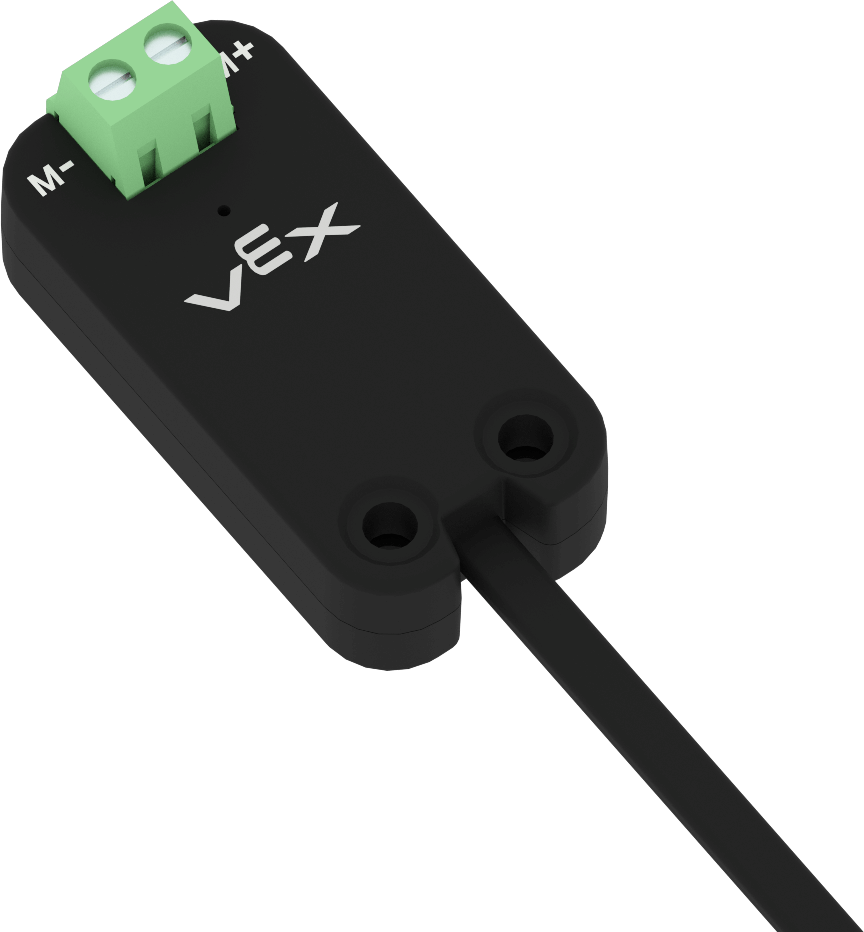

Győződjön meg arról, hogy a csavarok teljesen meg vannak lazítva. Ezután csatlakoztassa az egyenáramú motort az 55-ös motorvezérlőhöz.

Diagram, amely a V5-ös motor specifikációit szemlélteti, beleértve a méreteket, a kimeneti teljesítményt és a csatlakozási pontokat, a V5-ös kategória leírására vonatkozóan.

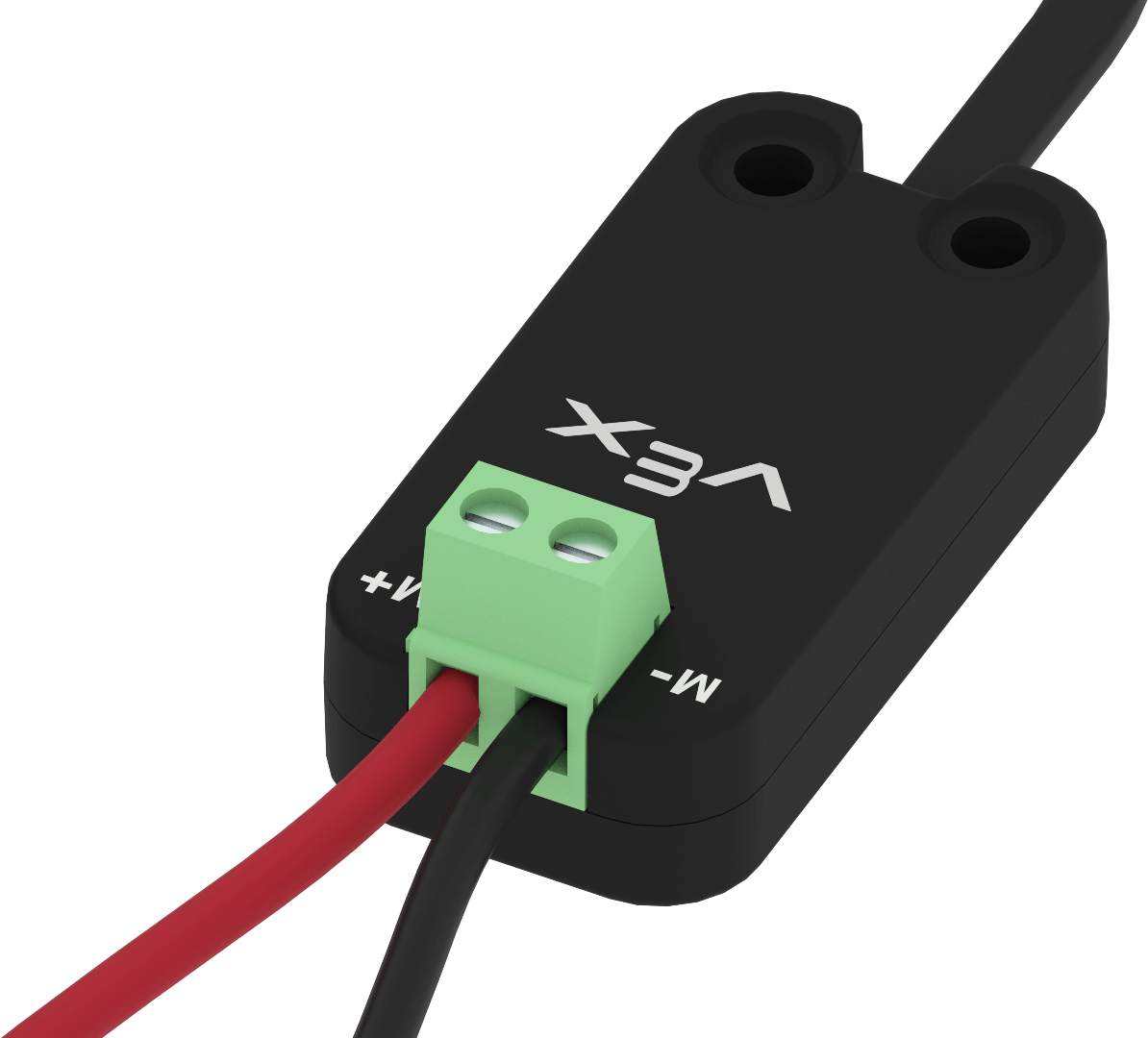

Húzza meg teljesen a motorvezérlő 55 csavarjait. Ez biztosítja, hogy az egyenáramú motorhoz csatlakozó vezetékek biztonságosak és nem mozdulnak el.

Ábra, amely a V5-ös motor specifikációit és jellemzőit szemlélteti, beleértve a méreteket, a teljesítményt és a csatlakozási pontokat, amelyek a VEX robotikára vonatkoznak.

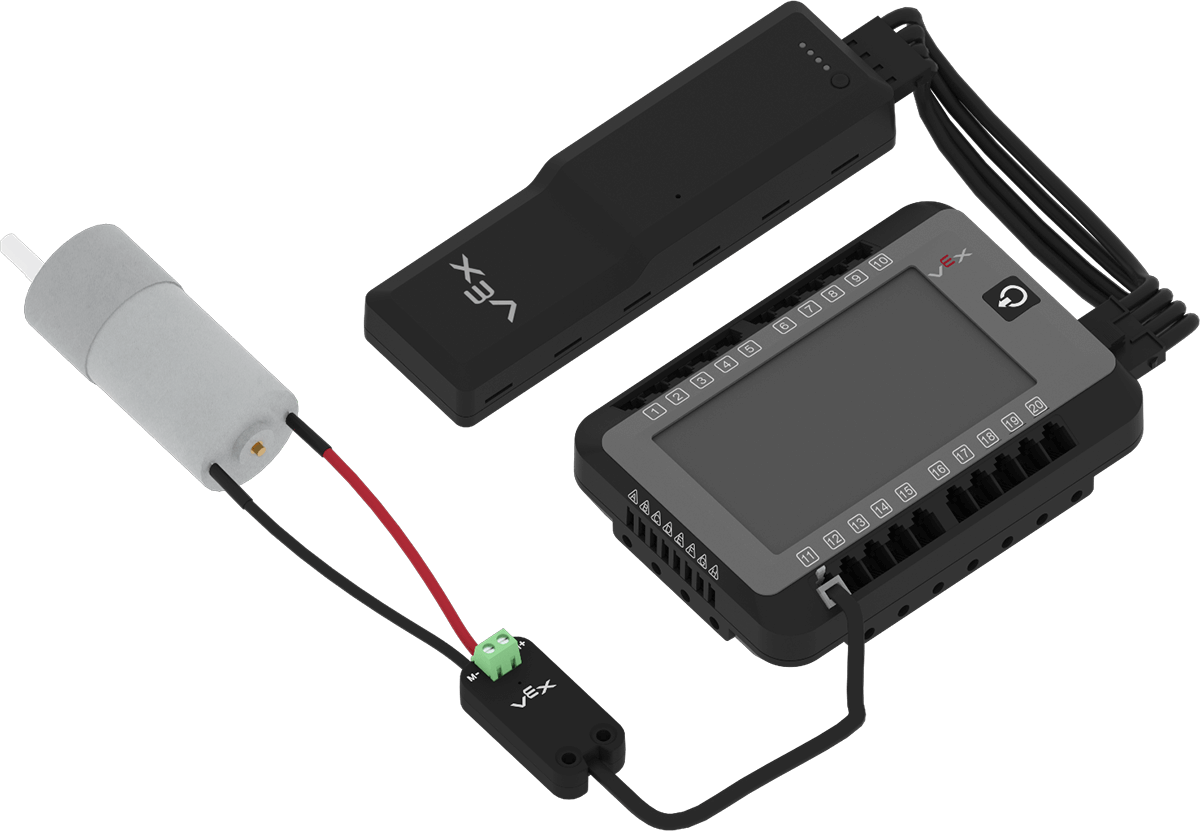

Miután az 55 motorvezérlőt csatlakoztatta a V5 Brainhez, hozzá kell adni eszközként a VEXcode-ban.

A motorvezérlő konfigurálása 55

Ábra, amely a V5-ös motorok specifikációit és jellemzőit szemlélteti, beleértve a méreteket, névleges teljesítményeket és csatlakozási pontokat a robotikai alkalmazásokhoz.

Konfigurálja az 55-ös motorvezérlőt a VEXcode-ban.

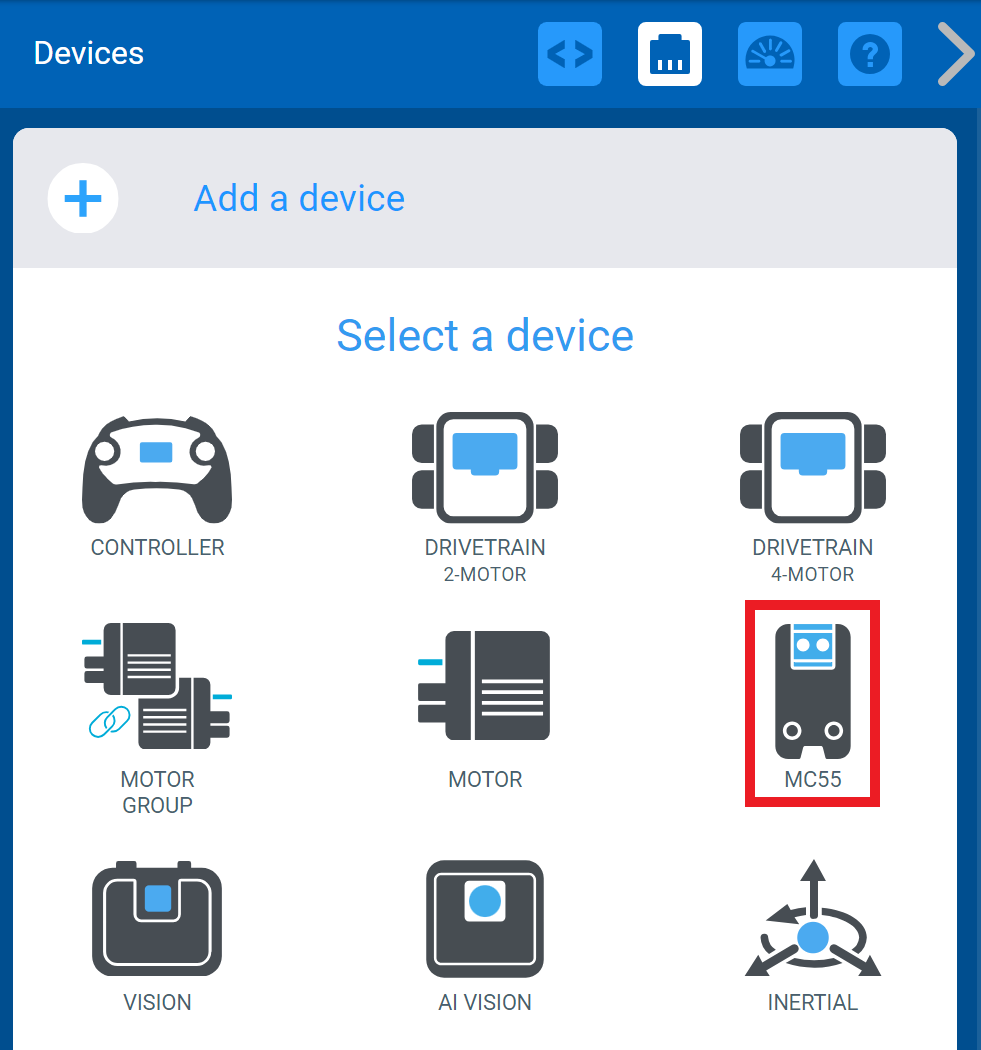

Adjon hozzá egy új eszközt, és válassza MC55lehetőséget.

A VEX V5 motor specifikációinak diagramja, amely bemutatja a méreteket, a rögzítési pontokat és a műszaki részleteket oktatási robotikai alkalmazásokhoz.

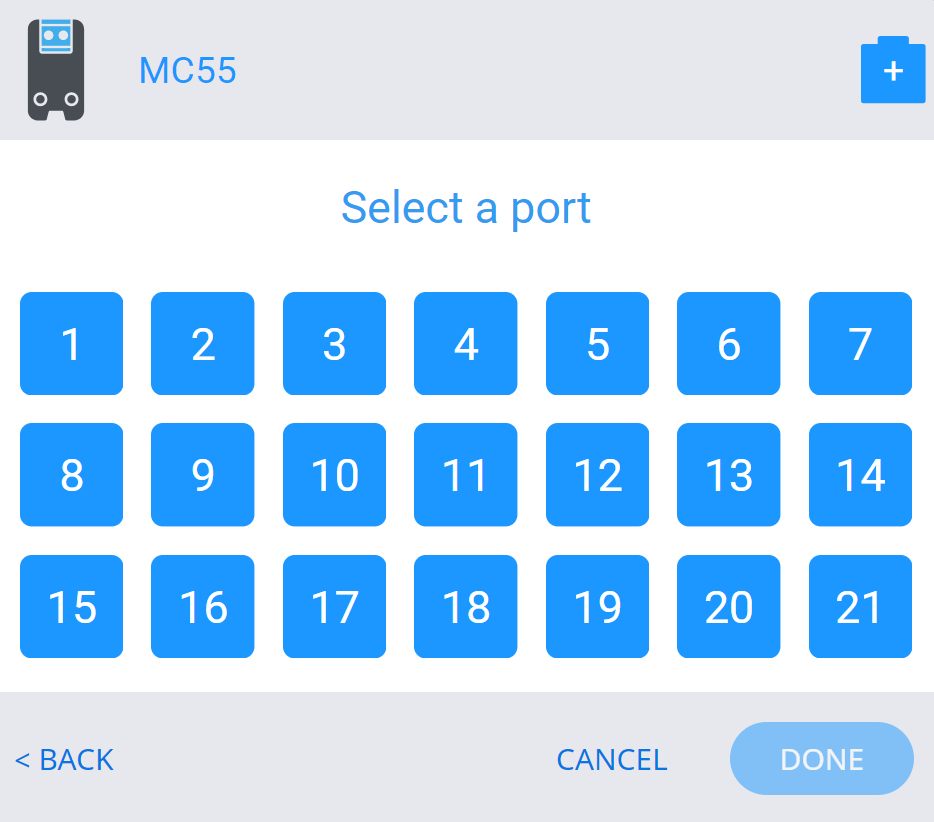

Válassza ki, hogy az 55-ös motorvezérlő melyik porthoz csatlakozik.

A V5 Motor specifikációit és jellemzőit bemutató diagram, beleértve a méreteket és a csatlakozási pontokat, a robotikai alkalmazásokhoz kapcsolódóan.

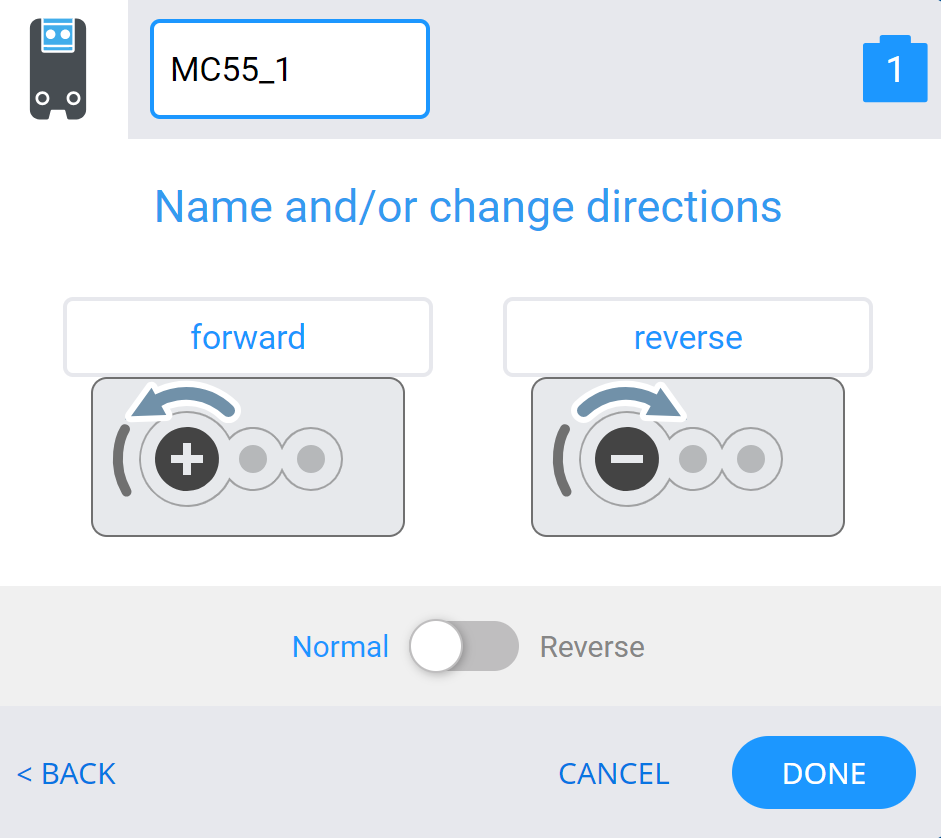

Testreszabhatja a beállításokat, hogy megfeleljenek annak az egyenáramú motornak, amelyhez az 55-ös motorvezérlő csatlakozik.

Diagram, amely a V5-ös motor specifikációit és jellemzőit mutatja, beleértve a méreteket és a csatlakozási pontokat is, a V5-ös kategória leírásával összefüggésben.

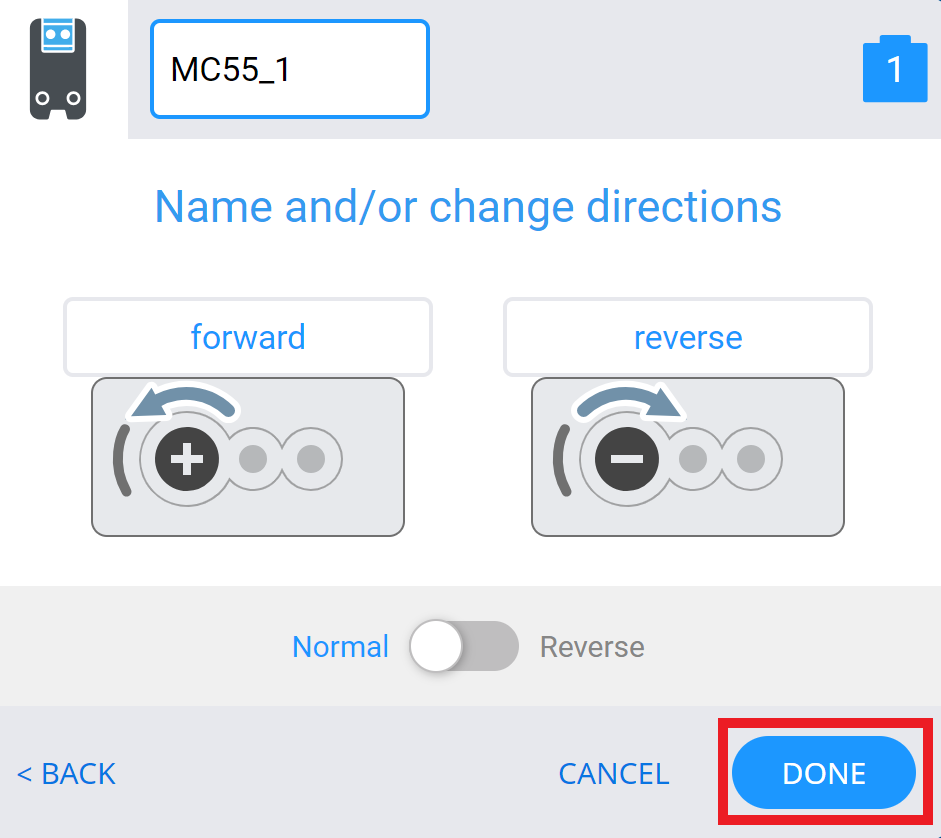

VálasszaKész lehetőséget.

Az egyenáramú motor mostantól az 55-ös motorvezérlővel vezérelhető.
