Egyedi kígyószalagok összeszerelése – VEX könyvtár

A VEX CTE munkacellát úgy tervezték, hogy a gyártóiparban használt valós munkacellák alkalmazásait emulálja. A kígyószalag az egyik leggyakrabban használt szállítórendszer anyagok összeszereléséhez és szállításához. A kihívások teljesítésekor az építési utasításokon túl is összeállíthatod saját, egyedi kígyóláncaidat.

Vegye figyelembe, hogy az alábbi példa a standard kígyószalag elrendezésén alapul. Ugyanez a folyamat bármilyen konfigurációjú szállítószalagra alkalmazható.

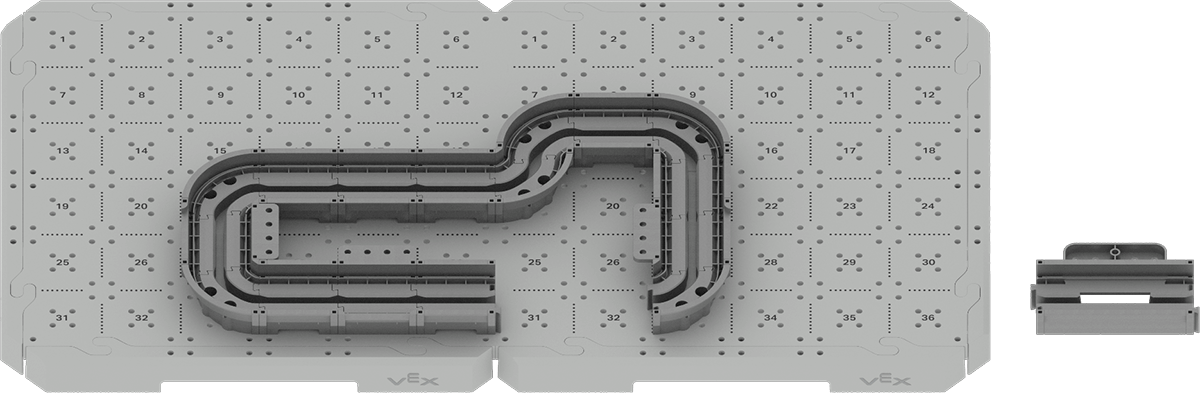

A szakmai és műszaki oktatásban használt különféle szállítószalagok ábrája, kiemelve azok alkatrészeit és működését, valamint az oktatási referencia céljából felcímkézett alkatrészekkel.

Először szereld össze a kívánt pálya egyedi kígyószalag-pálya darabjait, és rögzítsd a CTE csempéhez. Vegye figyelembe, hogy a forgósáv darabjait csillagfejű csavarokkal és alacsony profilú anyákkal kell rögzíteni a CTE csempékhez.

Hagyjon egy rést az egyedi kígyószalag pályáján a kígyószalag - hajtópálya számára. Ne csatlakoztassa a hajtópályát a kígyószalag többi részéhez.

A szakmai és műszaki oktatásban használt különféle szállítószalagok diagramja, amely bemutatja azok kialakítását és funkcionalitását az anyagmozgatás során.

Helyezze el a kígyószalag-láncot az összeszerelt pályán, és nézze meg, hogy a kívánt távolsághoz több vagy kevesebb láncra van-e szükség. A láncnak a következőket kell tennie:

Szorosan illeszkedjen a síndarabok aljába
Ne legyen laza a hajtópálya nyílásában
Nem kell nyújtani ahhoz, hogy illeszkedjen a síndarabok aljába

A szakmai és műszaki oktatásban használt különféle szállítószalagok ábrája, amely bemutatja azok alkatrészeit és funkcióit oktatási célokra.

Válasszon le vagy rögzítsen kígyószalag-lánc darabokat, amíg el nem éri a kívánt hosszúságot az egyedi kígyószalag pályájához.

Csatlakoztasd a kígyószalagot - a lánc elejét és végét, hogy egy teljes láncot hozz létre.

A szállítószalagok alkatrészeit és működését szemléltető ábra a szakmai és műszaki képzésben, kiemelve a kulcsfontosságú alkatrészeket és azok funkcióit oktatási célokra.

Minden használt kígyószalag-lánchoz szüksége lesz egy kígyószalag-platformra.

Csatlakoztassa a kígyószalag platformjait a kígyószalag láncához.

Egy szakmai és szakképzésben használt szállítószalag-rendszer diagramja, amely bemutatja a különböző alkatrészeket és azok funkcióit, beleértve a szíjakat, görgőket és tartószerkezeteket.

Helyezze az összeszerelt kígyószalag - lánc egy részét a kígyószalag - hajtósínbe, amely az intelligens motorhoz van rögzítve.

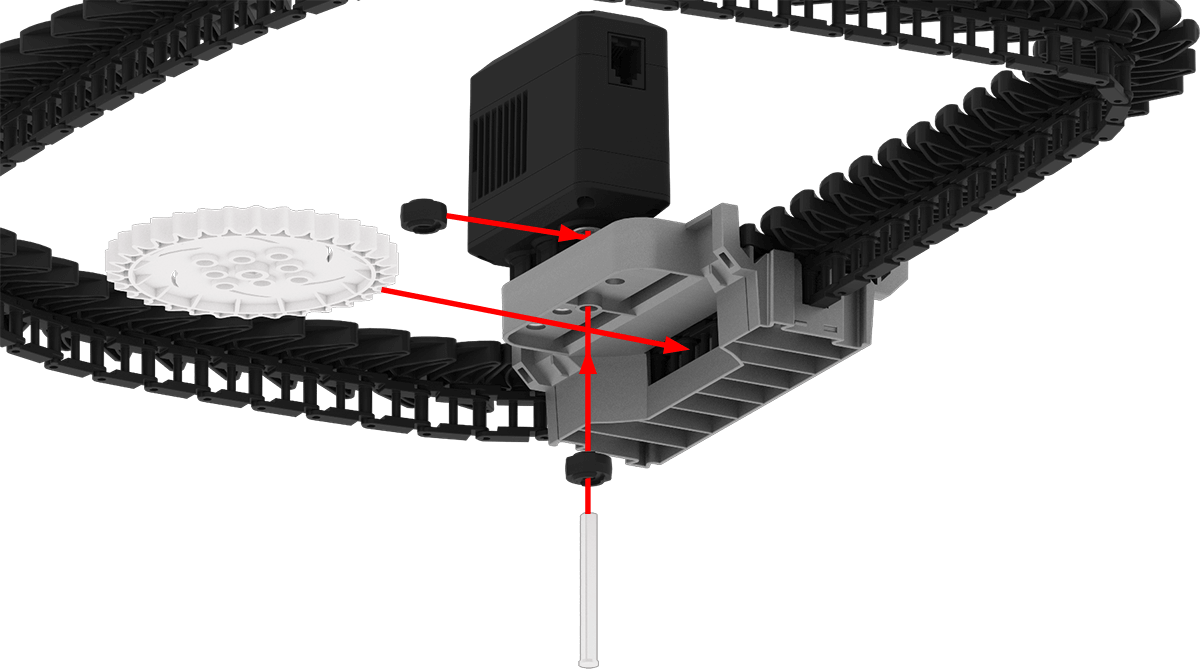

Egy szállítószalag-rendszer diagramja, amely a szakmai és műszaki képzés szempontjából releváns különféle alkatrészeket és azok funkcióit szemlélteti.

Helyezzen egy gumigyűrűt a tengelyhez az intelligens motor alá.

Helyezze a 32 fogú lánckereket a kígyószalag - hajtópálya nyílásába.

Helyezze a 3x-os kupakkal ellátott tengelyt a lánckeréken keresztül, tetejére helyezve a másik gumi tengelygallért, hogy rögzítse az alkatrészeket a helyükön.

A szakmai és műszaki oktatásban használt szállítószalag-rendszer alkatrészeinek diagramja, amely bemutatja a szállítószalag-rendszer különböző részeit és azok funkcióit.

Rögzítse az összeszerelt kígyószalagot - láncot és platformokat a kígyószalag - hajtósínnel együtt az összeszerelt kígyószalag többi részéhez.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja a különböző alkatrészeket és azok funkcióit, kiemelve a szállítószalag működésének megértéséhez elengedhetetlen mechanikát és elrendezést.

Az egyedi kígyószalag elkészült!
