A CTE munkacellás szállítószalagok megismerése – VEX könyvtár

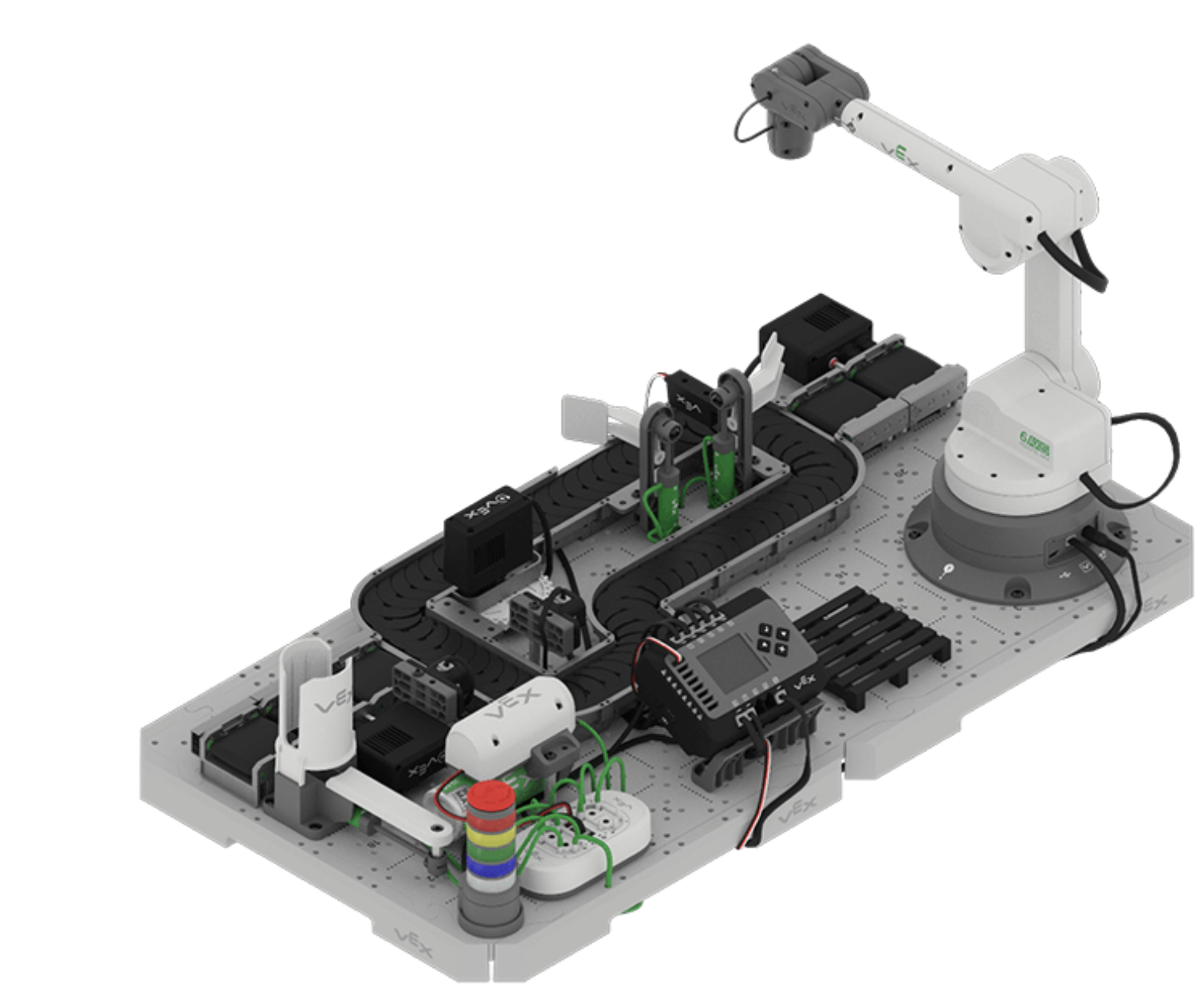

A CTE Workcell szállítószalagok úgy vannak kialakítva, hogy utánozzák a gyártóiparban használt valós szállítószalagok funkcióját és jellemzőit. Ezek a szállítószalagok korongok szállítására használhatók a VEX CTE munkacella különböző részeire.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja az anyagmozgatás és -szállítás kulcsfontosságú alkatrészeit és azok funkcióit.

A CTE Workcell Kit kétféle szállítószalagot tartalmaz: a lineáris szállítószalagot és a es kígyószalagot. Olvasson többet az egyes szállítószalagokról és azok alkatrészeiről alább.

A lineáris és kígyózó szállítószalagok építésével kapcsolatos utasításokat lásd a CTE építési útmutatójában.

Lineáris szállítószalag

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja a gépen belüli különböző alkatrészeket és azok funkcióit.

A Lineáris Szállítószalag úgy van kialakítva, hogy az anyagokat egyenes vonalban, azaz lineárisan, a szállítószalag segítségével szállítsa. A gyártási műveletek során a lineáris szállítószalagok gyakran közvetítőként szolgálnak egy nagyobb szállítószalag összetettebb szakaszai között.

Egy szállítószalag-rendszer alkatrészeit és működését szemléltető ábra, kiemelve annak szerepét a szakmai és műszaki képzésben, különösen az ipari alkalmazások kontextusában.

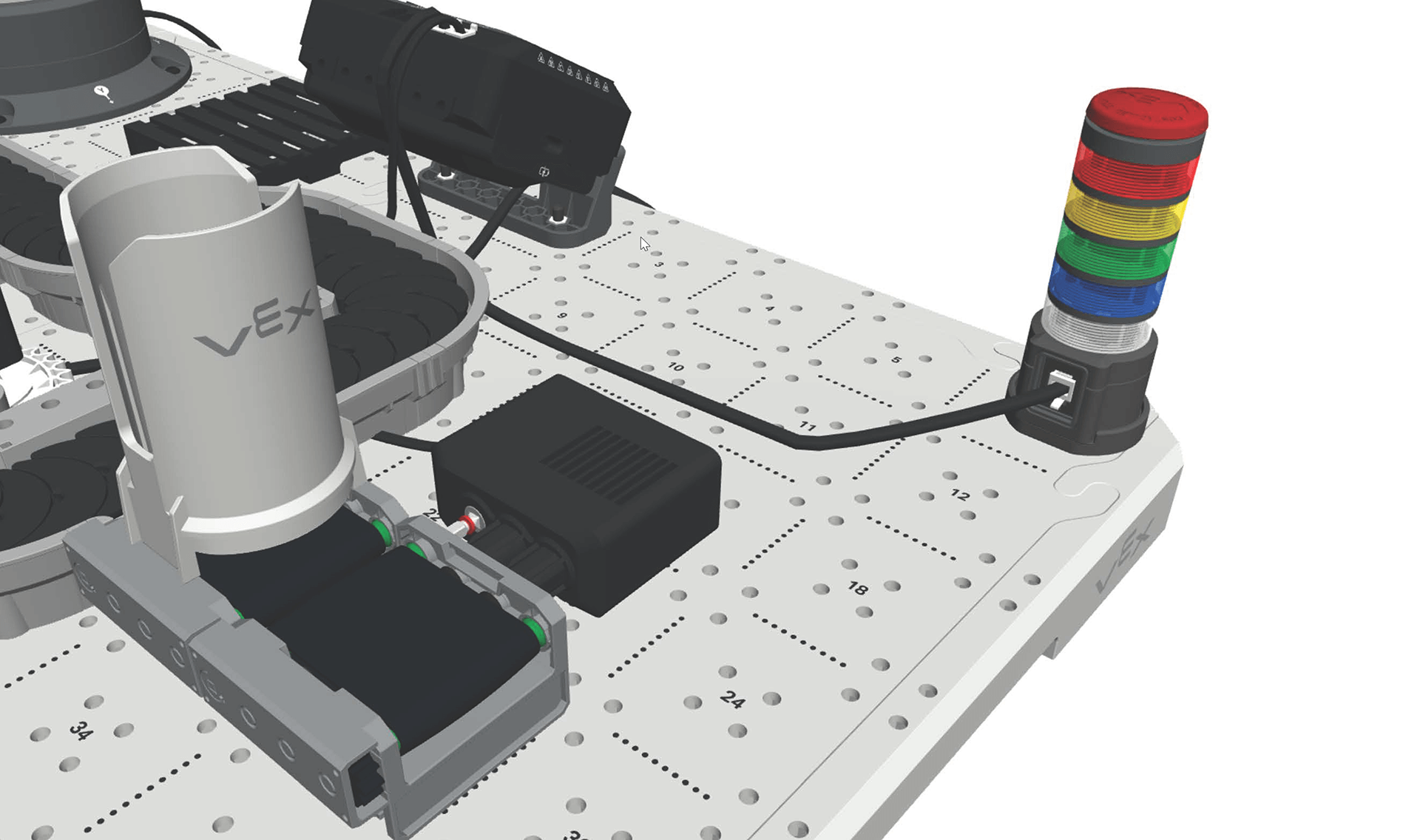

A VEX CTE munkacellán belül a lineáris szállítószalag a korongok be- és kilépési pontjaként szolgál, azokat a nagyobb kígyószalagra fel- és levezetve. A lemezbetöltő a lineáris szállítószalaghoz csatlakoztatható, hogy a lemezeket a munkacellára töltse.

Lineáris szállítószalag alkatrészek

A lineáris szállítószalag a következő alkatrészeket tartalmazza:

A szakmai és műszaki oktatásban használt különféle szállítószalagok ábrája, kiemelve azok alkatrészeit és funkcióit az ipari alkalmazásokban.

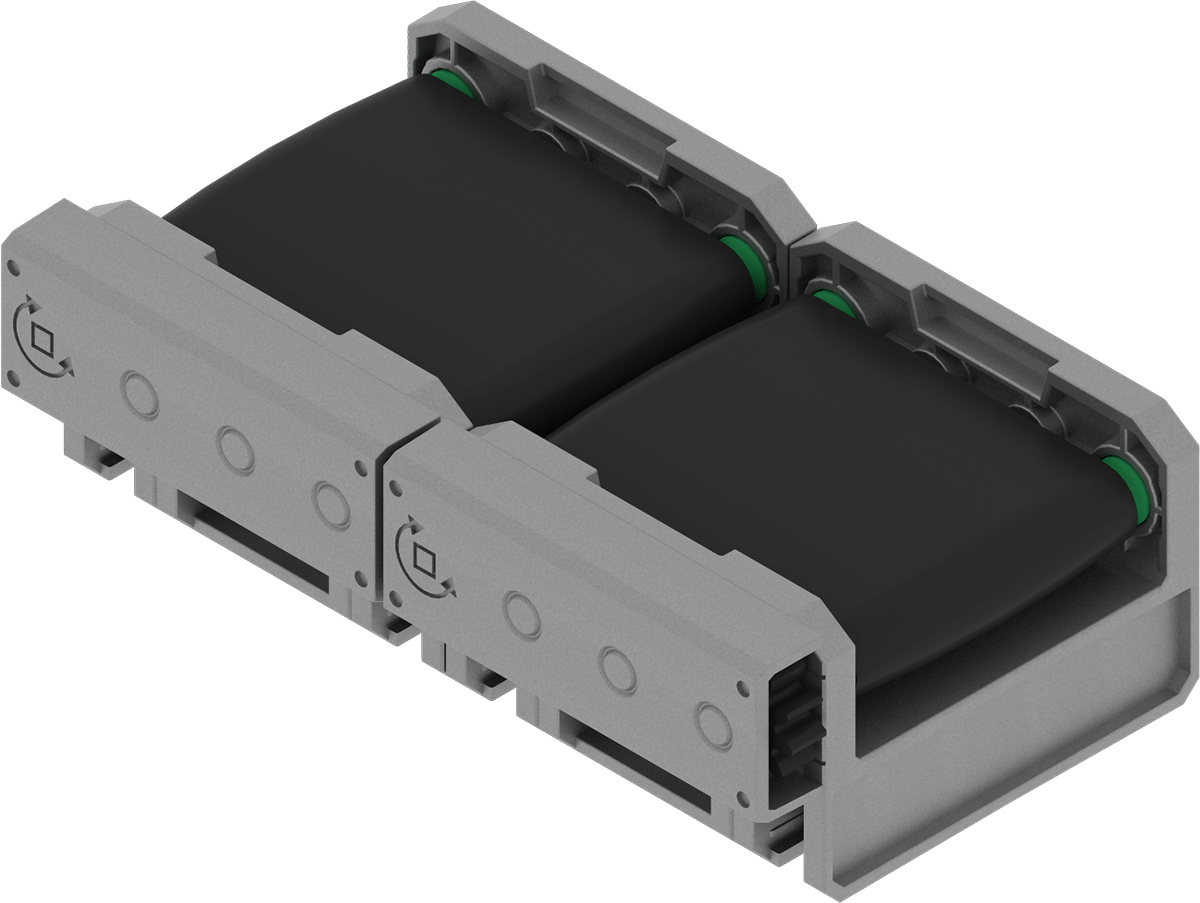

Lineáris szállítószalag

A lineáris szállítószalag egy szállítószalagból áll, amely a szállítószalag tartószerkezetében található. A fogaskerekek a tartószerkezet belsejében találhatók. Amikor a motorhoz csatlakoznak, ezek a fogaskerekek forognak, mozgásba hozva a szállítószalagot.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja a szállítószalag alkatrészeit és elrendezését oktatási célokra.

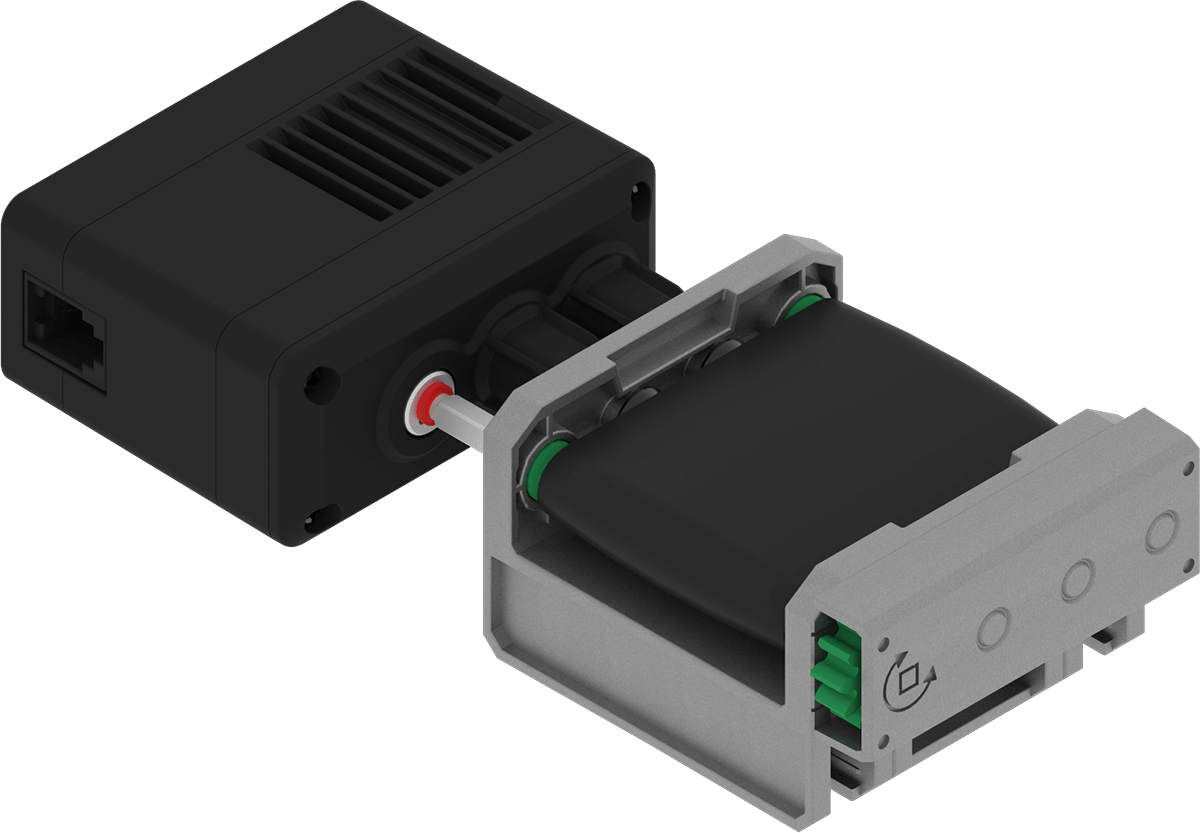

Minden lineáris szállítószalag-rendszerhez egy lineáris szállítószalagot kell csatlakoztatni egy 5,5 W-os motorhoz. A motor forgatja a szállítószalag fogaskerekeit, ami mozgásra készteti a szalagot.

Egy szállítószalag-rendszer alkatrészeit és működését szemléltető ábra, amely a szakmai és műszaki képzés szempontjából releváns, különösen a szállítószalag-technológia kontextusában.

Lemezbetöltő

A korongadagoló a szállítószalagra való kiadásra váró korongokat tartja. A tárcsás adagoló használható lineáris szállítószalagokkal vagy adagoló talppal és tárcsás adagolóval, pneumatikus vezérléssel történő tárcsák adagolásához.

Ha többet szeretne megtudni arról, hogyan használható a pneumatika a lemezek szállításának és válogatásának automatizálására, tekintse át a következő cikket: Understanding CTE Workcell Pneumatics

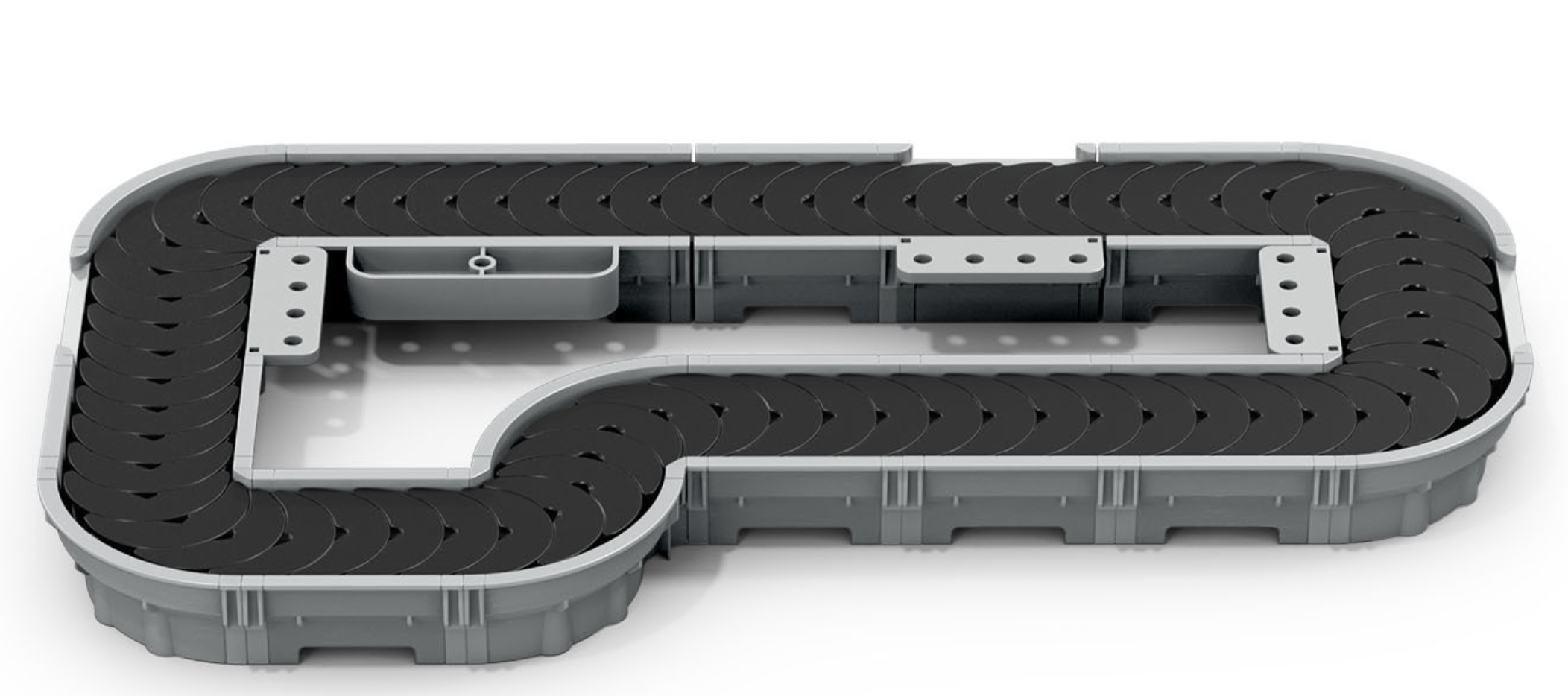

A kígyózó szállítószalag

Egy szakmai és szakképzésben használt szállítószalag-rendszer diagramja, amely bemutatja a főbb alkatrészeket és azok funkcióit, beleértve a szíjakat, görgőket és tartószerkezeteket.

A kígyó- vagy spirális szállítószalag, más néven kígyó- vagy spirális szállítószalag, egymással összekötött szalagokból és platformokból áll, amelyek kígyószerű alakra hasonlító csavarok és fordulatok sorozatában vannak elrendezve. Ezeket a szállítószalagokat úgy tervezték, hogy maximalizálják a rendelkezésre álló hely kihasználását.

Szerpentin szállítószalag alkatrészek

A kígyószalag a következő alkatrészeket tartalmazza:

Lánc és platformok

A lánc és a platformok alkotják a kígyózó szállítószalag mozgó alkatrészeit.

A szakmai és műszaki oktatásban használt különféle szállítószalagok diagramja bemutatja azok alkatrészeit és működését ipari alkalmazásokban.

Kígyózó szállítószalag - lánc

A lánc összekapcsolt láncszemekből áll. A CTE Workcell készletben található lánc 80 láncszemmel kezdődik. A lánc hossza módosítható az építési igényeknek megfelelően. Egyedi kígyószalag készítéséről ebben a cikkben talál információt.

A lánc a szállítószalag (a platformok) felületét a pályához köti, beleértve a lánckereket is, a szállítószalag mozgásának vezérlése érdekében.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja az anyagmozgatás főbb alkatrészeit és azok funkcióit.

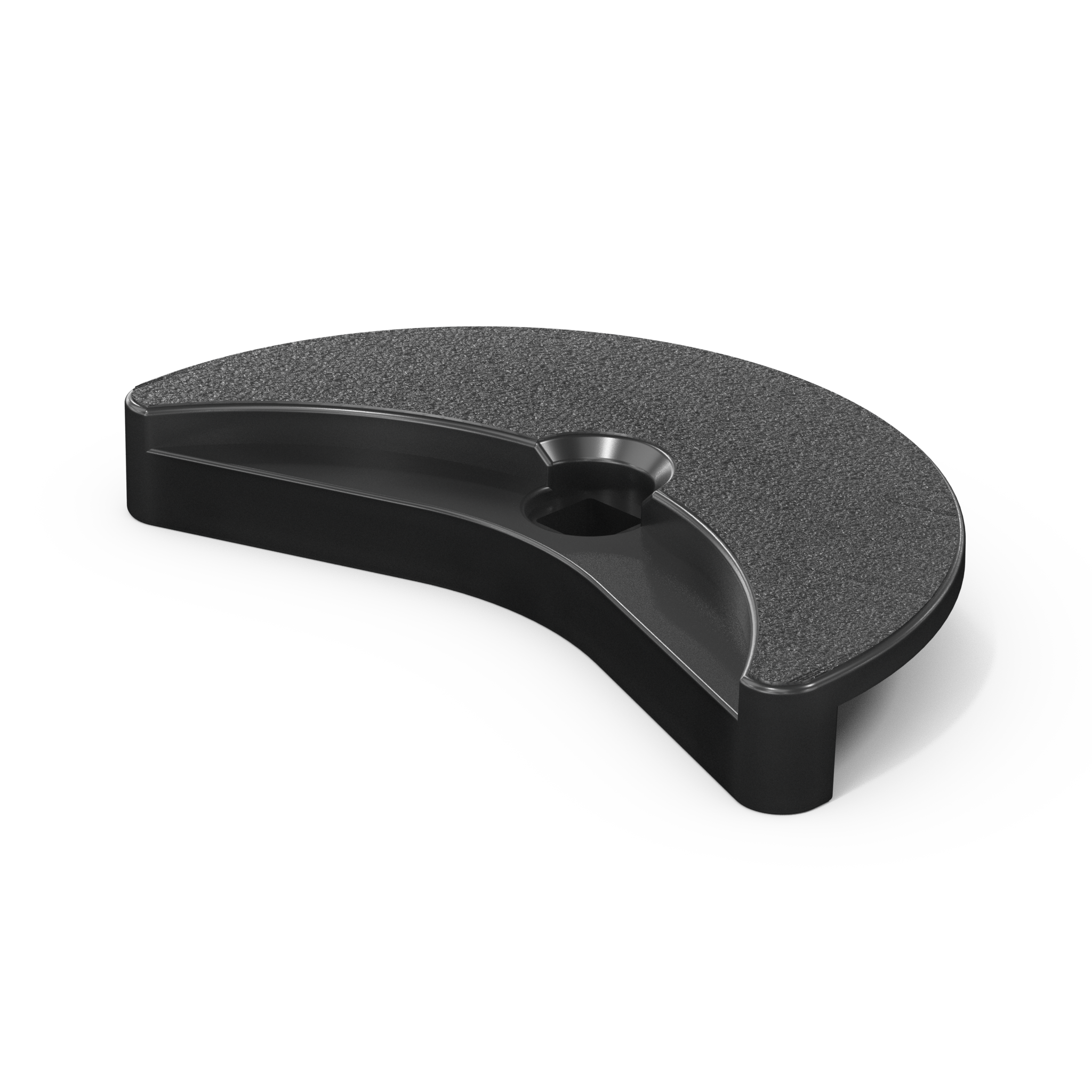

Kígyózó szállítószalag - Platform

A kígyózó szállítószalag - A platform a szállítószalag felülete, amely kölcsönhatásba lép a tárgyakkal. Ezek a darabok a lánc felületére pattannak.

Pályadarabok

A síndarabok a kígyószalag alapjának olyan részei, amelyek az eszközöket a szállítószalaghoz, a szállítószalagot pedig a CTE csempékhoz csatlakoztatják.

Egy szakmai és szakképzésben használt szállítószalag-rendszer diagramja, amely bemutatja a szállítószalagok alkatrészeit és működését, beleértve a hevedereket, görgőket és tartókat.

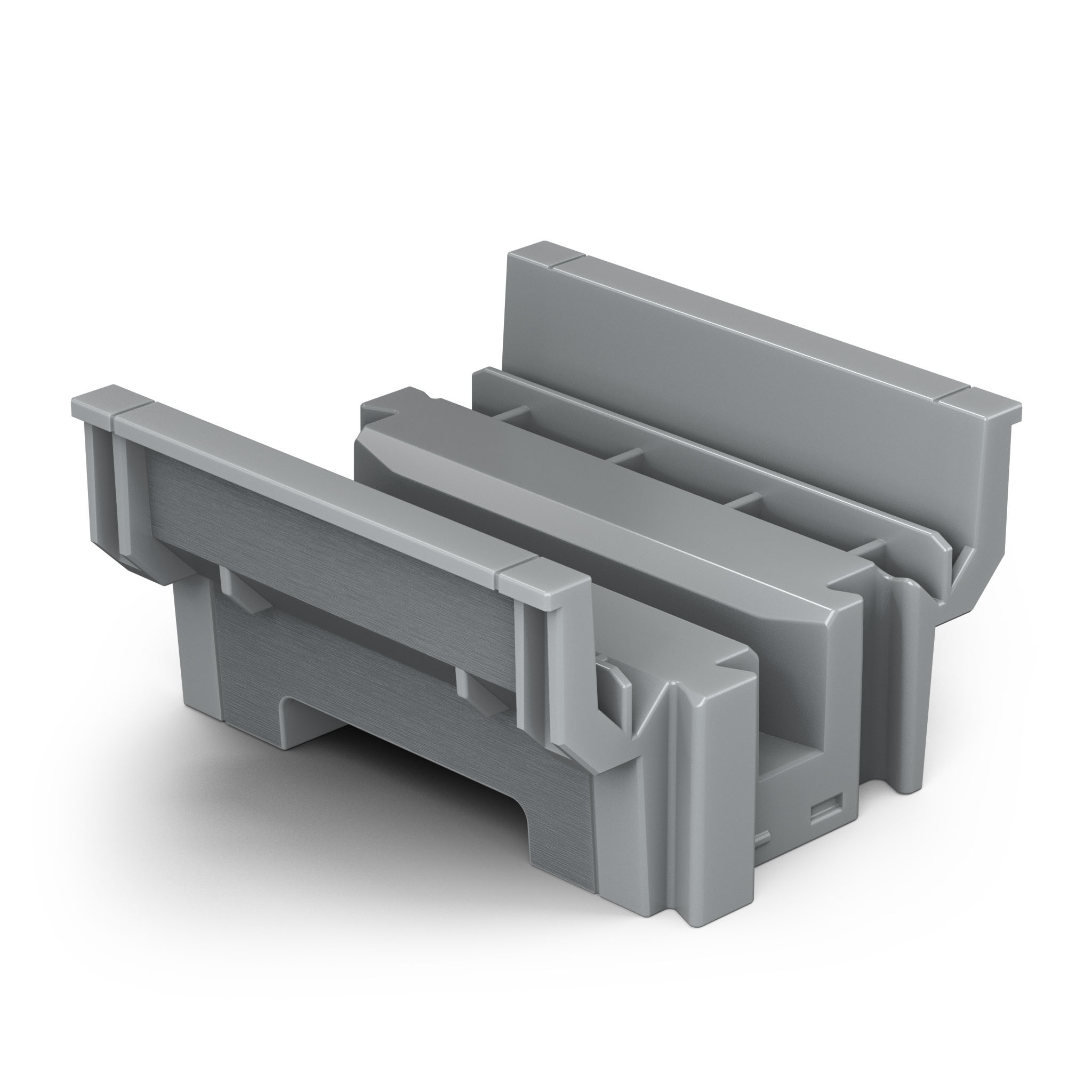

Kígyózó szállítószalag - Egyenes pálya

A kígyózó szállítószalag - egyenes pályán - a szállítószalag azon szakasza, amely egyenes útvonalat tart fenn.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer alkatrészeit és működését szemléltető ábra, kiemelve a főbb alkatrészeket és azok funkcióit.

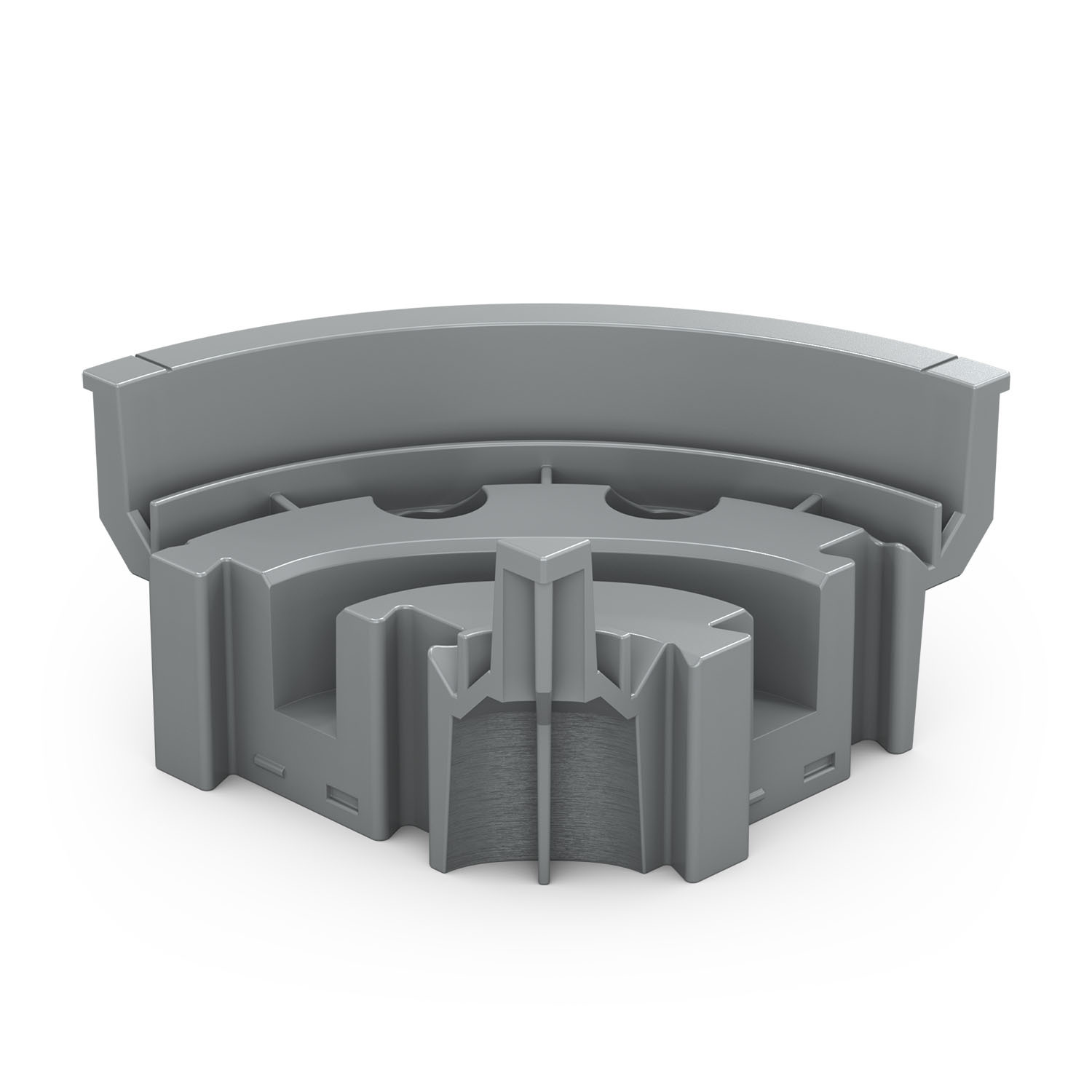

Kígyózó szállítószalag - Fordulópálya

A kígyózó szállítószalag - fordulópálya 90 fokos fordulatot hoz létre a szállítószalag számára.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja a főbb alkatrészeket és azok funkcióit, beleértve a szíjakat, szíjtárcsákat és tartószerkezeteket.

Kígyózó szállítószalag - hajtópálya

A kígyószalagos hajtópálya az a darab, amelyen 5,5 W-os motor és lánckerék rögzítési helye található. Ezek csatlakoznak a Lánchoz és működtetik annak forgását, ami viszont mozgatja a Platformokat.

Egy szakmai és műszaki oktatásban használt szállítószalag-rendszer diagramja, amely bemutatja a különböző alkatrészeket és azok funkcióit, kiemelve a szállítószalagok fontosságát az ipari alkalmazásokban.

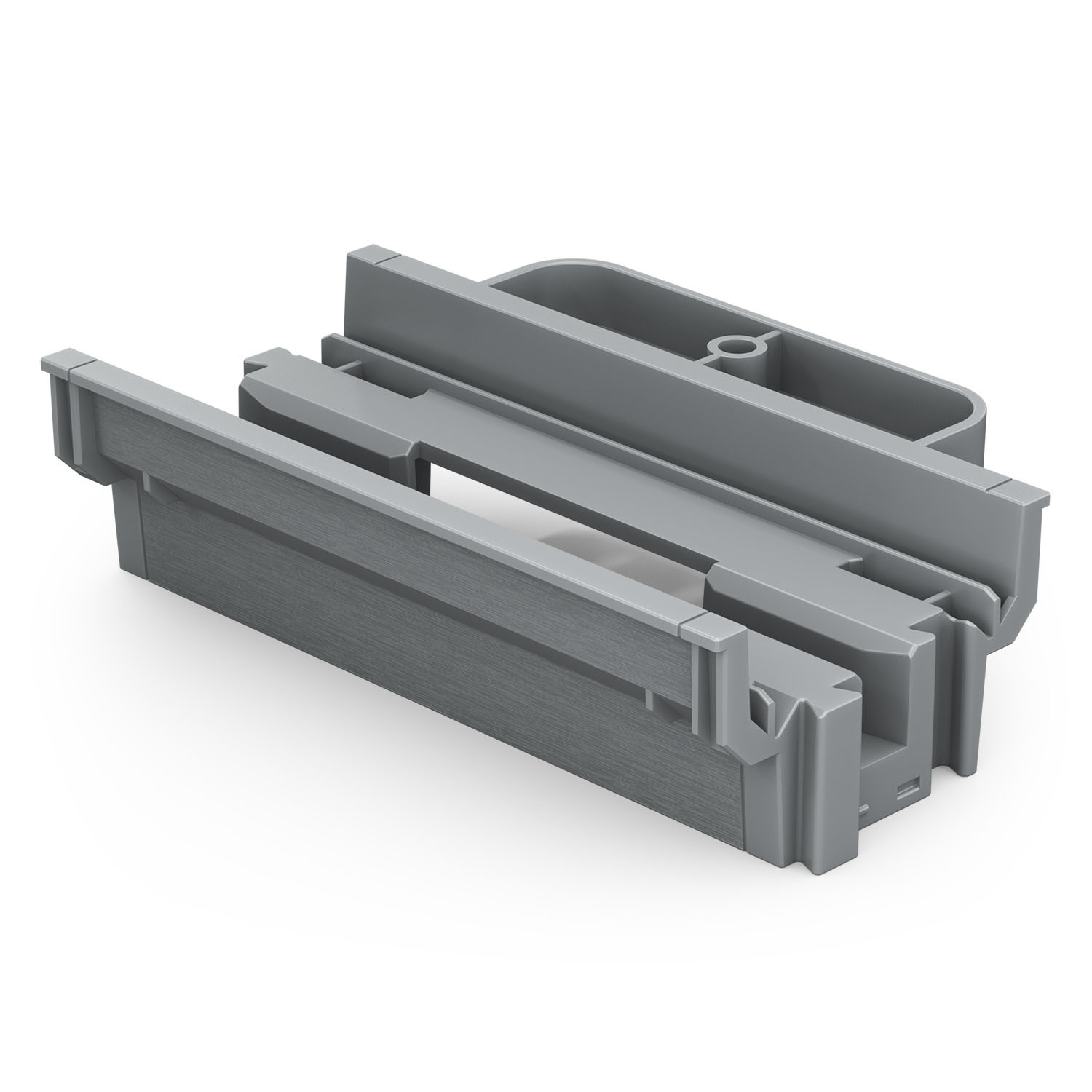

Kígyózó szállítószalag - terelőpálya

A kígyózó szállítószalag - terelőpálya tartalmaz egy rögzítési pontot a pneumatikus terelőtorony számára, hogy a tételeket a nagyobb szállítószalagon belül különböző útvonalakra vagy célállomásokra terelje vagy válogathassa. A pálya másik oldalán egy nyílás található, amelyen keresztül a korongok lekerülhetnek a szállítószalagról egy másik rendszerre.
