Pneumatika konfigurálása a VEXcode EXP-ben – VEX könyvtár

Ha a pneumatikát a CTE Workcell-el használja, akkor az eszközt a VEXcode EXP-ben kell konfigurálnia. A pneumatika konfigurálása után a VEXcode EXP hozzáadja a pneumatika parancsokat az eszköztárhoz.

A robot konfigurációját szemléltető ábra a CTE (Karrier és Műszaki Oktatás) számára, amely a beállításhoz és működtetéshez elengedhetetlen felcímkézett alkatrészeket és csatlakozásokat mutatja.

Nyisson meg egy projektet a VEXcode EXP-ben.

A CTE (karrier és műszaki oktatás) alkalmazások robotkonfigurációs beállításait szemléltető ábra, amely bemutatja a legfontosabb alkatrészeket és azok csatlakozásait az optimális teljesítmény érdekében.

Válassza ki az Eszközök ablak ikont a képernyő jobb felső sarkában.

Egy VEX robot konfigurációját szemléltető ábra, amely bemutatja a főbb alkatrészeket és azok csatlakozásait, a karrier- és műszaki képzés szempontjából releváns módon.

Válassza aEszköz hozzáadása gombot.

A robot konfigurációját szemléltető ábra a CTE (Karrier és Műszaki Oktatás) számára, amely bemutatja a főbb alkatrészeket és azok csatlakozásait az optimális beállítás és funkcionalitás érdekében.

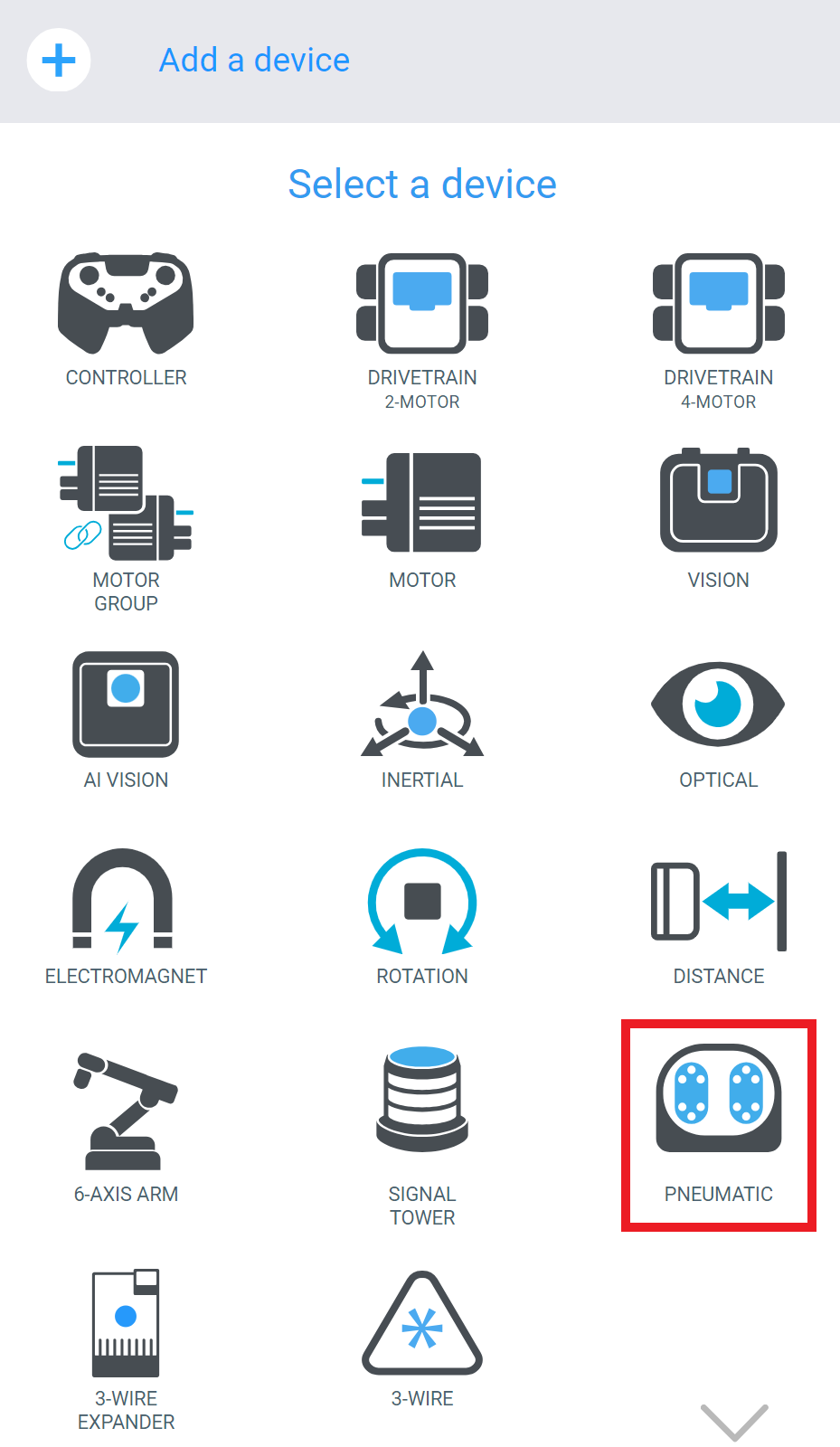

Válassza ki PNEUMATIKUS lehetőséget az elérhető eszközök listájából.

A CTE (karrier és műszaki oktatás) alkalmazások robotkonfigurációs beállításait bemutató ábra, amely bemutatja a főbb alkatrészeket és azok elrendezését az optimális teljesítmény érdekében.

Válassza ki, hogy az EXP Brain melyik portjához csatlakozik a pneumatika.

A CTE (Karrier és Műszaki Oktatás) robotkonfigurációs beállításait szemléltető ábra, amely bemutatja a különböző alkatrészeket és azok csatlakozásait az optimális teljesítmény érdekében.

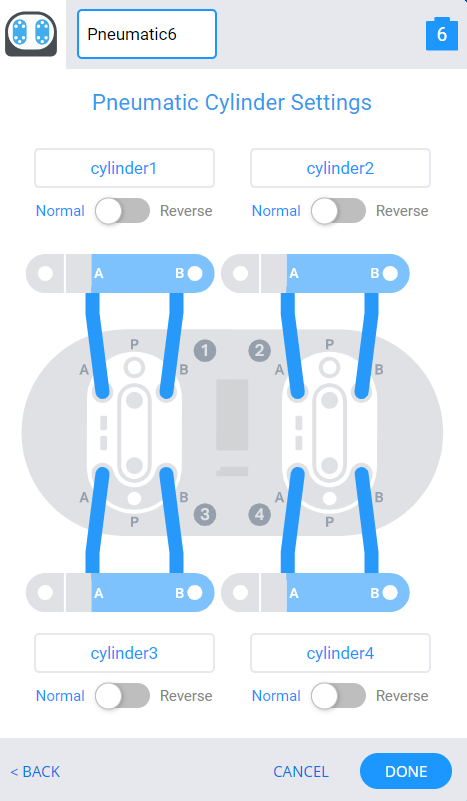

Megnyílik a Pneumatikus henger beállításai ablak.

Alapértelmezés szerint a beállításoknál a hengerek A és B oldala automatikusan kapcsolódik a pneumatikus mágnesszelep A és B oldalához.

A robot konfigurációját szemléltető ábra a CTE (Karrier és Műszaki Oktatás) számára, amely bemutatja a különböző alkatrészeket és azok csatlakozásait a beállítási folyamat megértésének elősegítése érdekében.

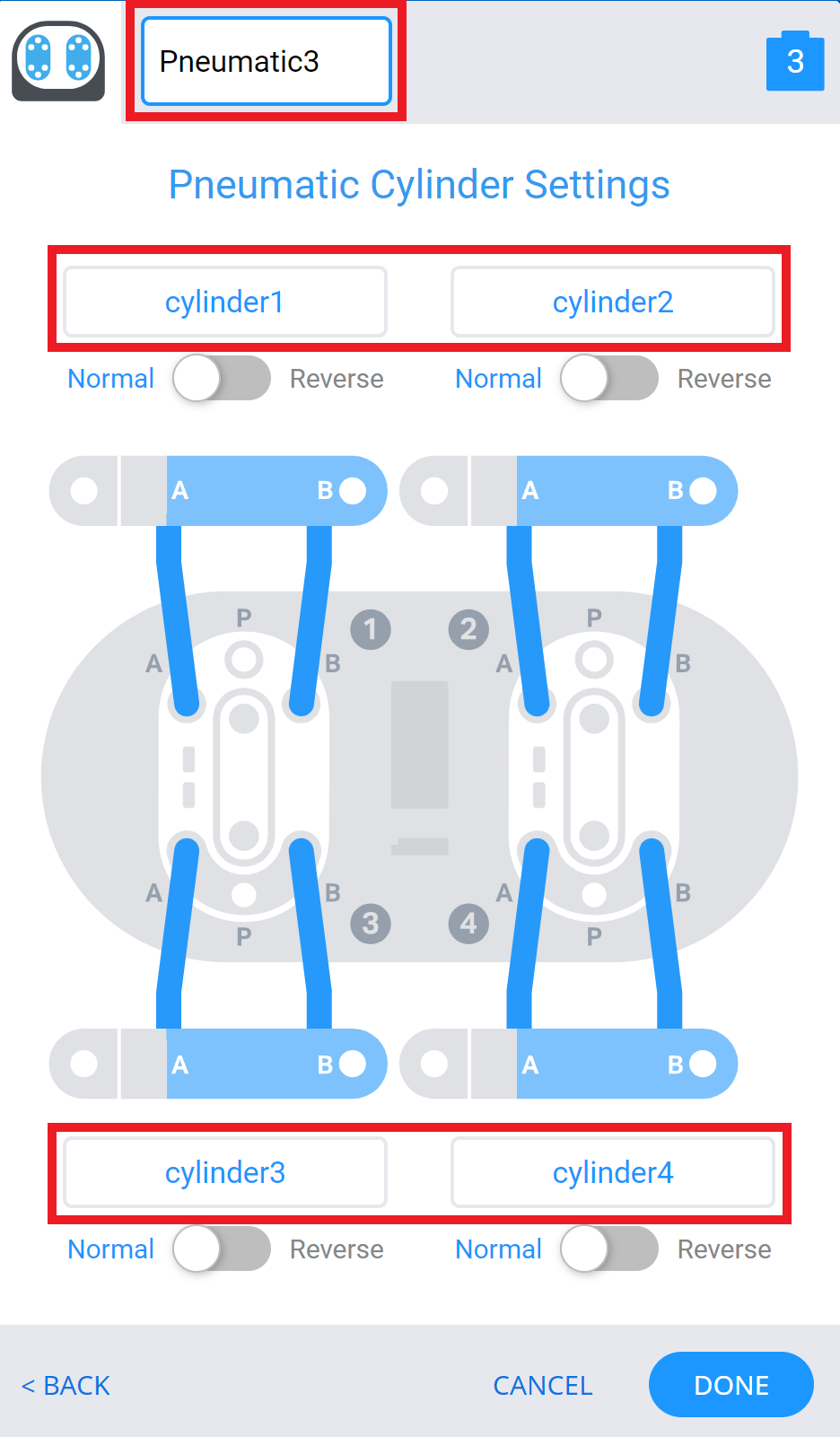

A Pneumatikus henger beállításai ablakban átnevezheti a pneumatikát és az egyes hengereket.

A CTE (szakképzés és karrierképzés) robotkonfigurációját szemléltető ábra felcímkézett alkatrészekkel és csatlakozásokkal, vizuális útmutatót nyújtva a robotok összeszereléséhez és programozásához.

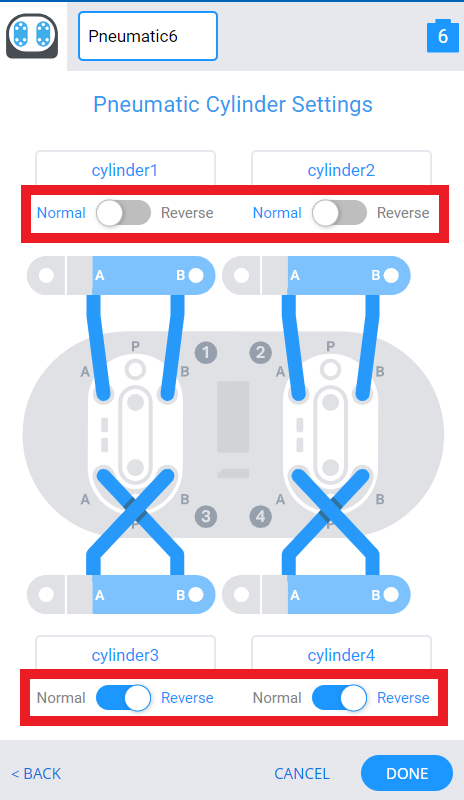

ANormal vagyReverse kapcsolóval módosíthatja a hengerek konfigurációját.

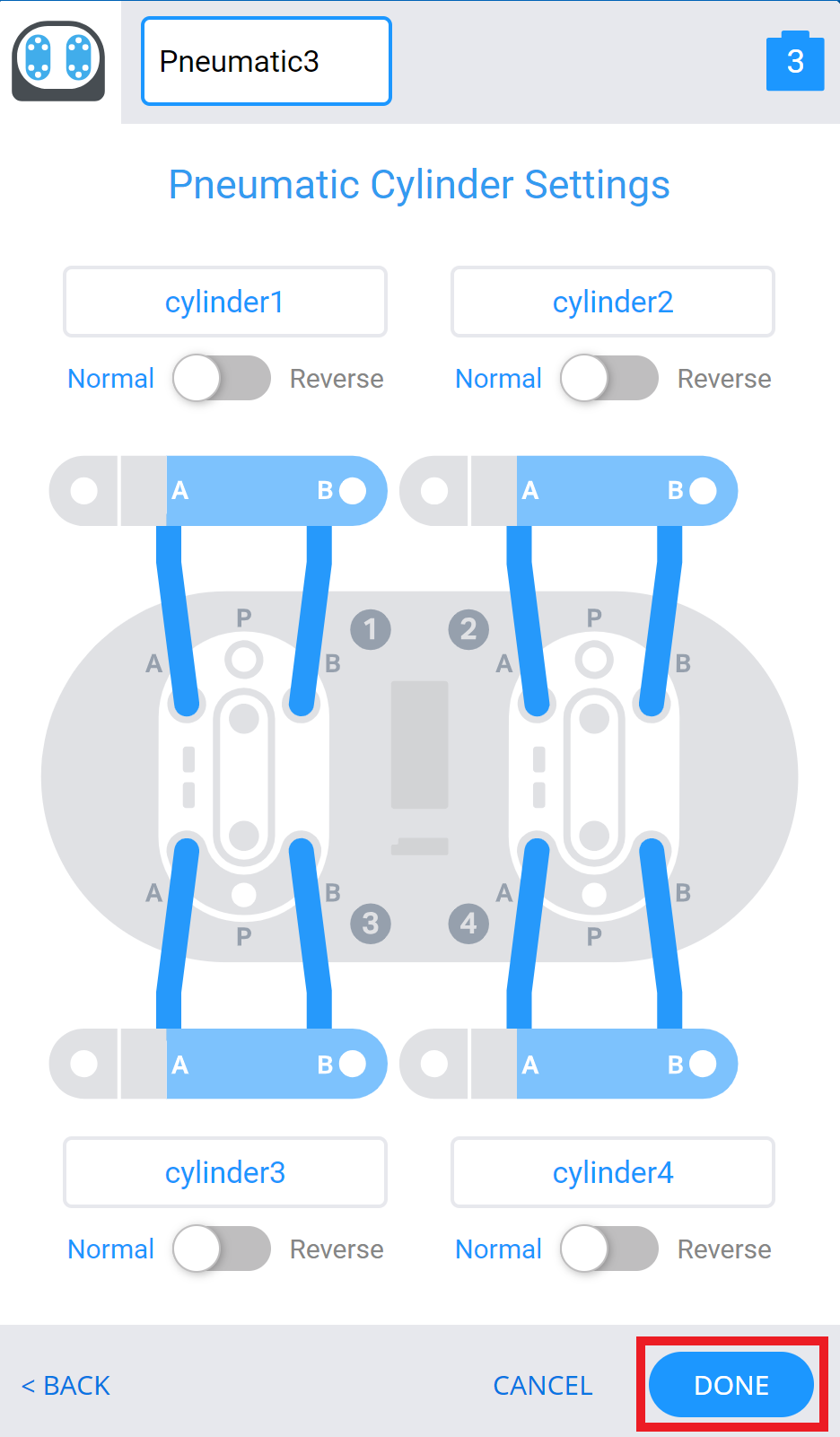

VálasszaKészlehetőséget.

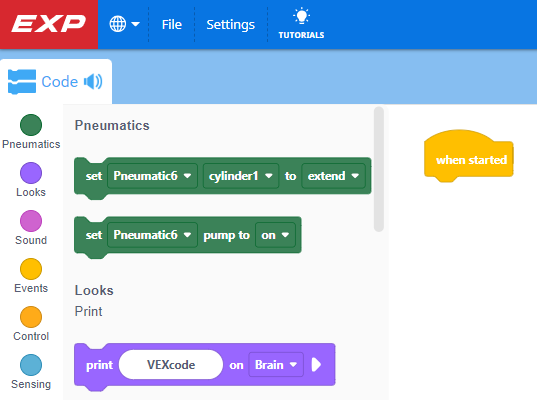

A Pneumatika parancsok megjelennek az Eszköztárban, lehetővé téve a pneumatikai rendszer kódolásának megkezdését a VEXcode EXP-ben.
