V5 पोर्टेबल प्रतियोगिता मैदान पर फ़ील्ड मॉनिटर स्टैंड लगाना – वेक्स लाइब्रेरी

यह लेख आपको बताएगा कि फील्ड मॉनिटर स्टैंड को V5 पोर्टेबल कॉम्पिटिशन फील्डपर कैसे माउंट किया जाए।

V5 प्रतियोगिता रोबोट सेटअप प्रक्रिया का चरण 1, रोबोटिक्स प्रतियोगिताओं में इष्टतम प्रदर्शन के लिए घटकों के प्रारंभिक विन्यास को दर्शाता है।

1. स्टैंड को लगाने के लिए हार्डवेयर इकट्ठा करें।

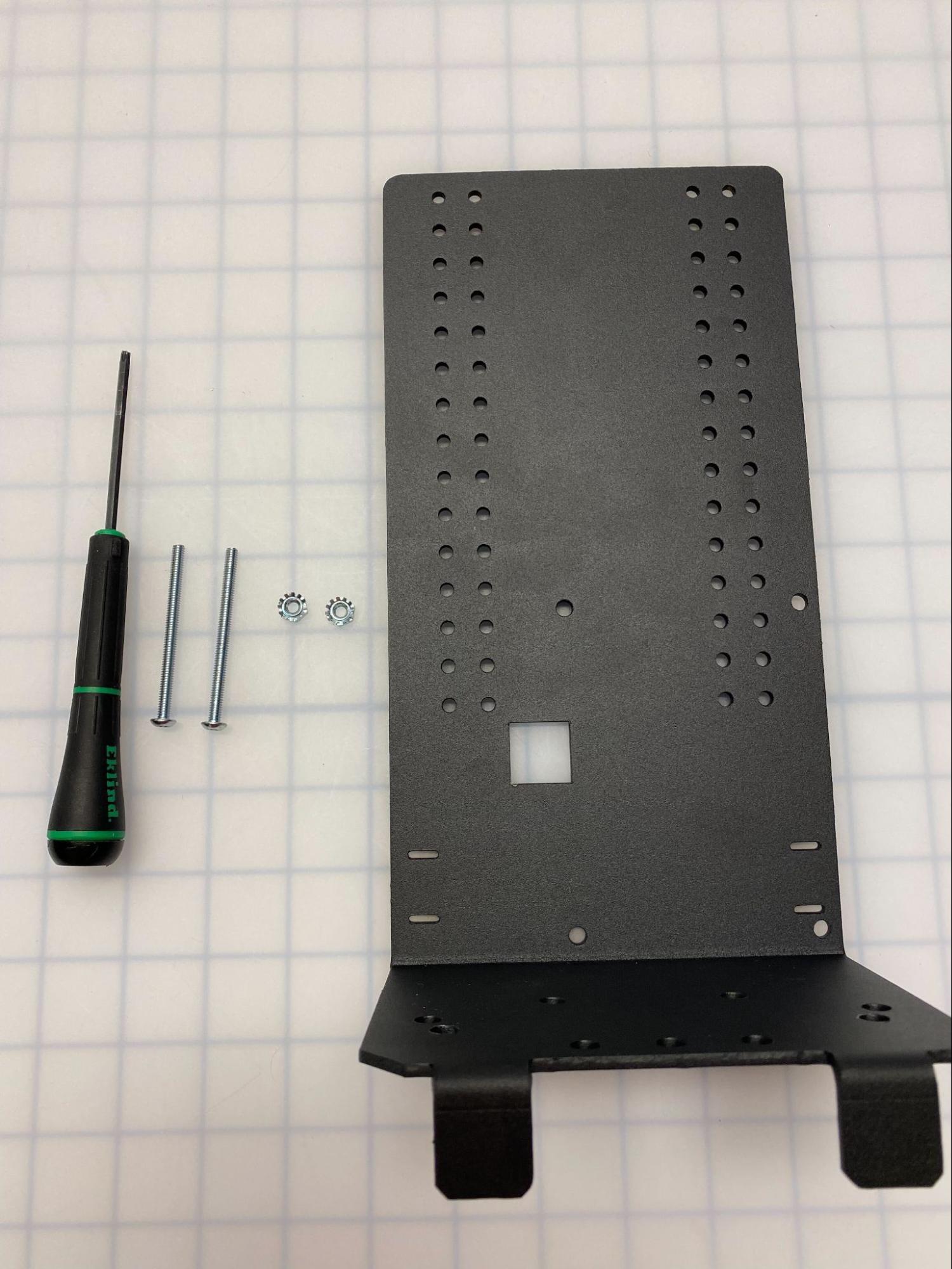

पोर्टेबल फील्ड हार्डवेयर पर फील्ड मॉनिटर स्टैंड लगाना आवश्यक:

स्टार ड्राइव स्क्रू 8-32 x 2.25” - मात्रा 2
नाइलॉक नट - मात्रा 2
T15 स्क्रूड्राइवर

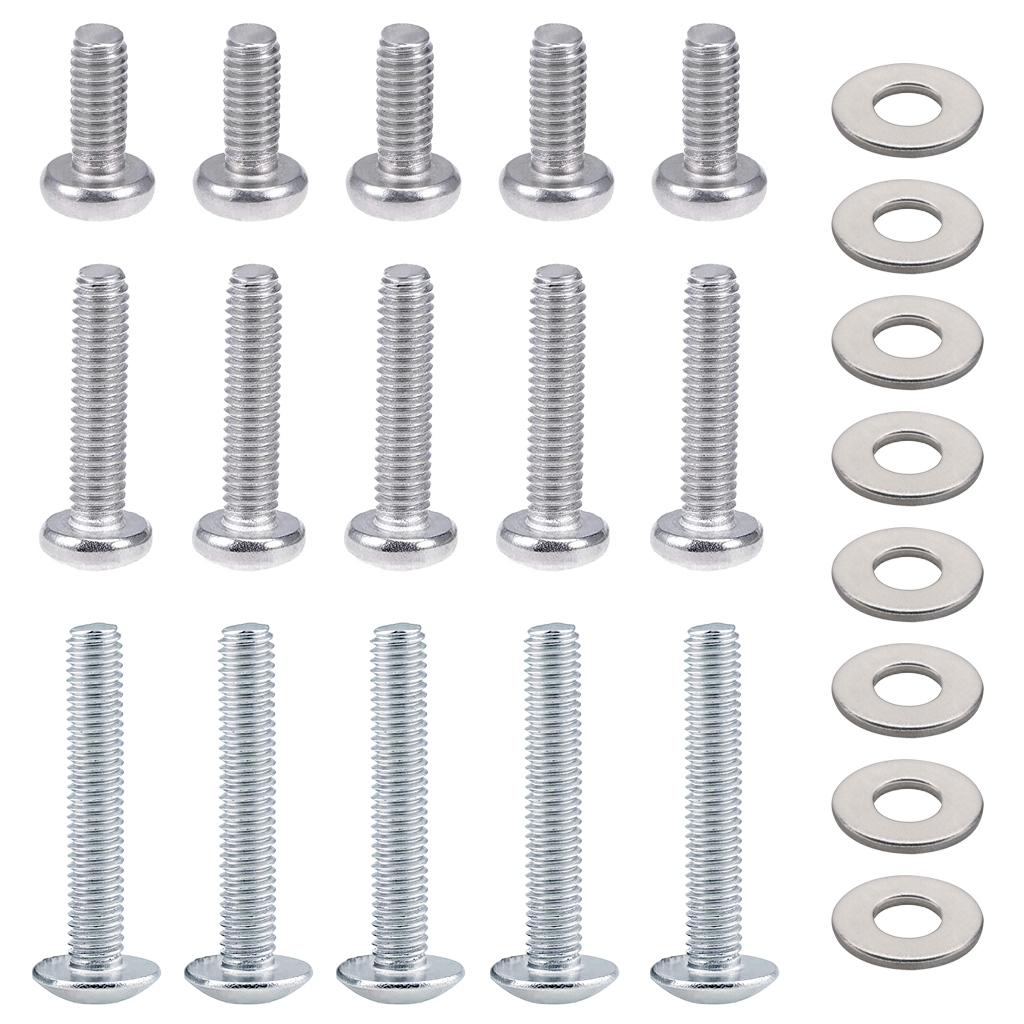

वी5 प्रतियोगिता रोबोट सेटअप प्रक्रिया का चरण 2, प्रतियोगिता रोबोट के निर्माण के लिए प्रमुख घटकों और संयोजन निर्देशों का चित्रण।

2. मॉनिटर लगाने के लिए हार्डवेयर इकट्ठा करें।

फील्ड मॉनिटर स्टैंड पर मॉनिटर लगाने के लिए आवश्यक हार्डवेयर:

मानकीकृत VESA मॉनिटर माउंटिंग हार्डवेयर
स्क्रू, M4 x .7 x 10 मिमी - मात्रा 5
स्क्रू, M4 x .7 x 18 मिमी - मात्रा 5
स्क्रू, M4 x .7 x 25 मिमी - मात्रा 5
स्पेसर - मात्रा 8
फिलिप्स हेड स्क्रूड्राइवर

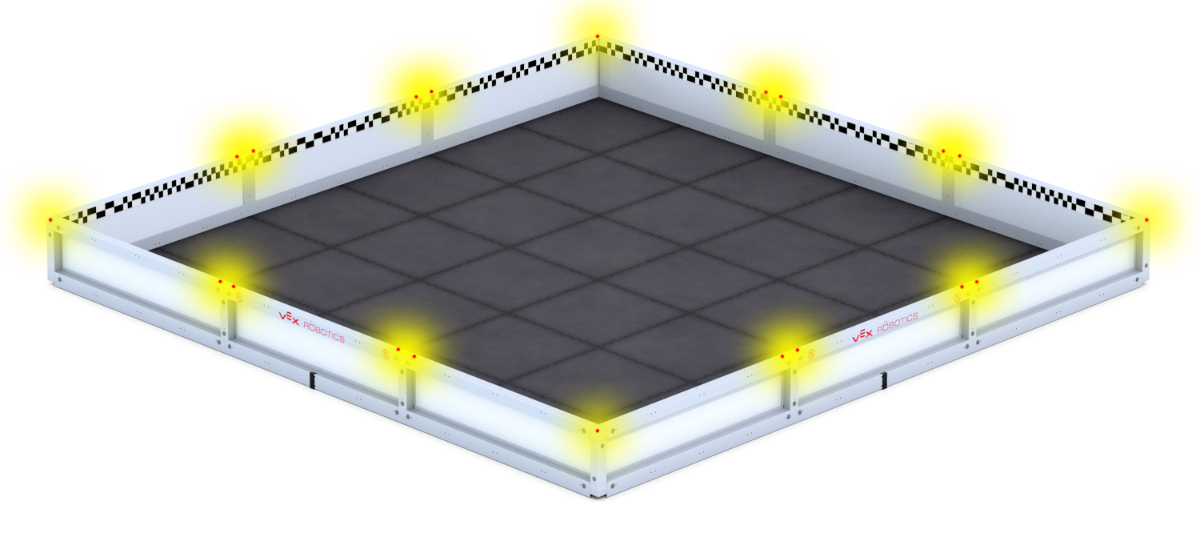

V5 श्रेणी में प्रतिस्पर्धा रोबोट बनाने के लिए चरण 3 को दर्शाने वाला आरेख, जिसमें लेबल किए गए घटक और संयोजन निर्देश शामिल हैं।

3. फ़ील्ड मॉनिटर स्टैंड को जोड़ने के लिए स्थान निर्धारित करें

फील्ड मॉनिटर स्टैंड को टी-कनेक्टर के साथ किसी भी कोने या किनारे पर जोड़ा जा सकता है।

V5 में प्रतिस्पर्धा रोबोटों के डिजाइन की प्रक्रिया को दर्शाने वाला फ्लोचार्ट, प्रभावी रोबोट विकास के लिए प्रमुख चरणों और निर्णय बिंदुओं पर प्रकाश डालता है।

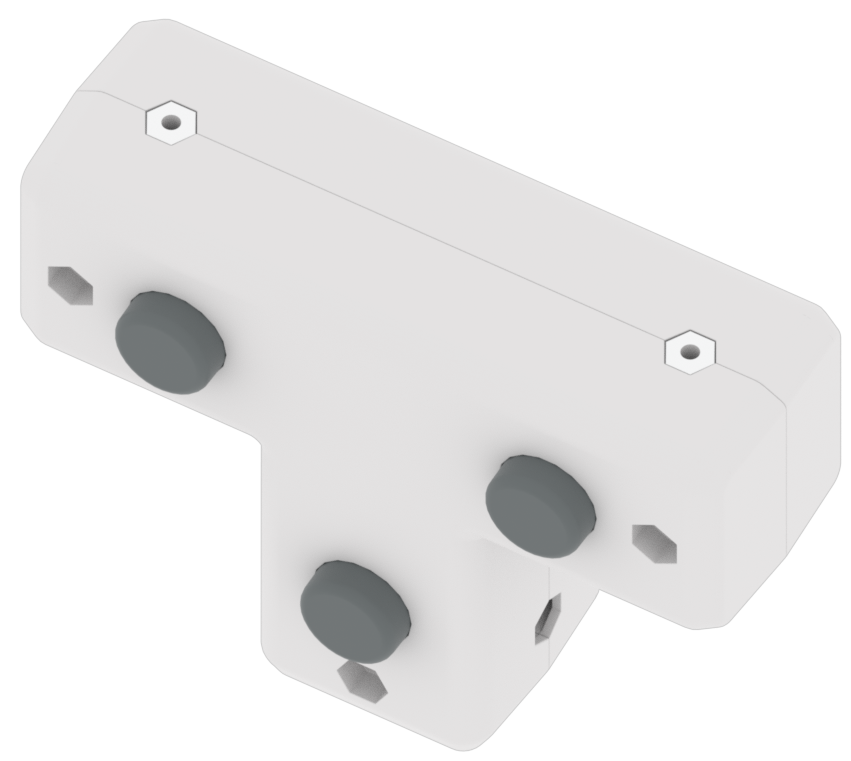

4. एक बार स्थान तय हो जाने पर, नाइलॉक नट को कोने के कनेक्टर या टी-कनेक्टर पर नट पॉकेट में रखें।

ऐसा करने के लिए, नट पॉकेट्स को उजागर करने के लिए कनेक्टरों से एक्सट्रूज़न को हटा दें।

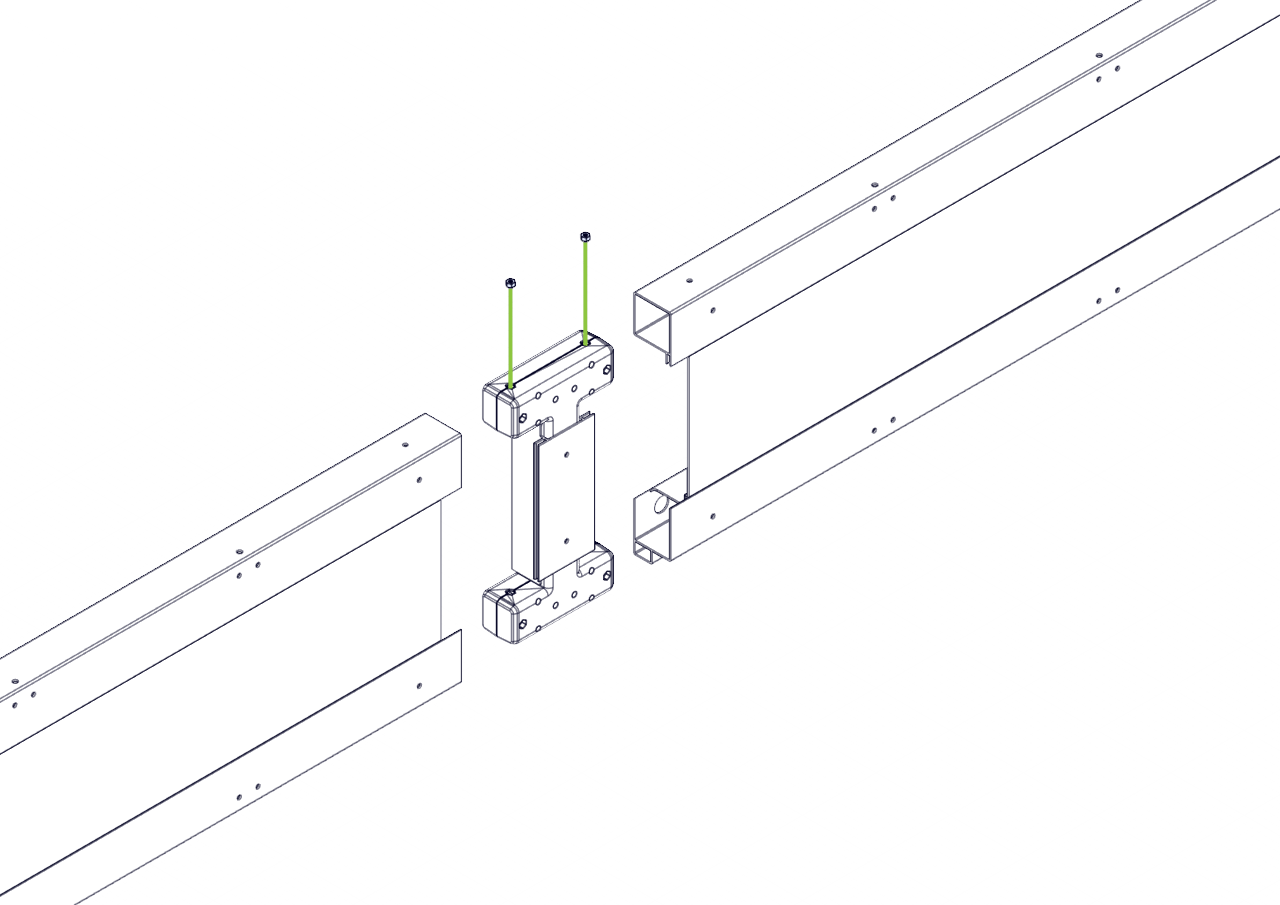

V5 प्रतियोगिता रोबोट की संयोजन प्रक्रिया को दर्शाने वाला आरेख, रोबोटिक्स प्रतियोगिताओं में इष्टतम प्रदर्शन के लिए प्रमुख घटकों और कनेक्शनों पर प्रकाश डालता है।

नोट: सुनिश्चित करें कि नाइलॉक नट सही दिशा में डाले गए हैं।

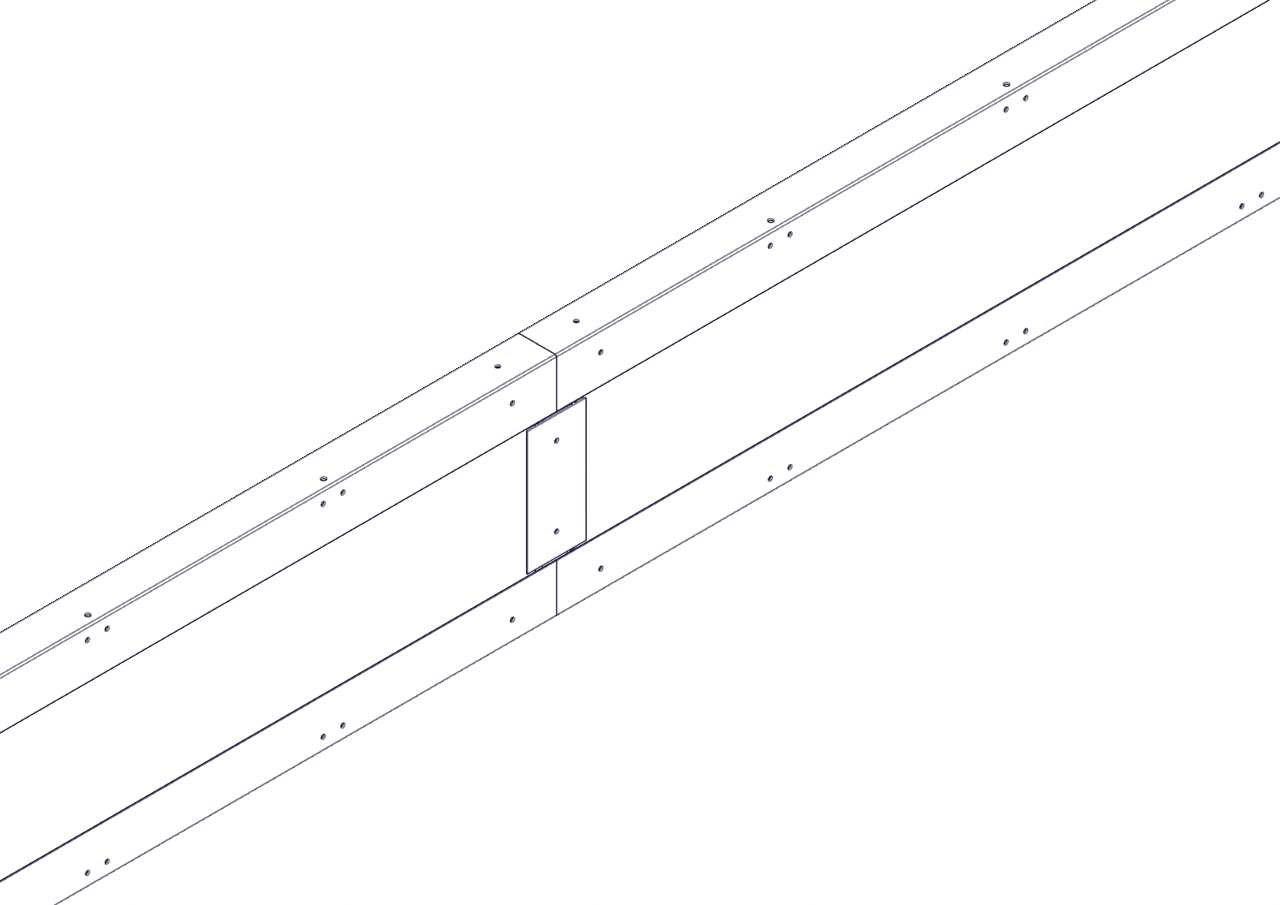

V5 प्रतियोगिता रोबोट की संयोजन प्रक्रिया को दर्शाने वाला आरेख, रोबोटिक्स प्रतियोगिताओं में इष्टतम प्रदर्शन के लिए प्रमुख घटकों और कनेक्शनों पर प्रकाश डालता है। V5 प्रतियोगिता रोबोट असेंबली प्रक्रिया के चरण 5.2 को दर्शाने वाला आरेख, जिसमें प्रमुख घटकों और इष्टतम प्रदर्शन के लिए उनकी व्यवस्था का विवरण दिया गया है।

VEX रोबोटिक्स दस्तावेज़ से चरण 5.3 का स्क्रीनशॉट, जिसमें प्रतियोगिता रोबोट के लिए संयोजन प्रक्रिया को दर्शाया गया है, तथा प्रतियोगिताओं के लिए रोबोट के निर्माण और विन्यास के लिए प्रमुख घटकों और निर्देशों पर प्रकाश डाला गया है। V5 श्रेणी विवरण के चरण 5.4 को दर्शाने वाला स्क्रीनशॉट, जो प्रतिस्पर्धा रोबोटों के संयोजन या विन्यास पर केंद्रित है, जिसमें प्रभावी रोबोट डिजाइन के लिए लेबल किए गए घटक और निर्देश शामिल हैं।

5. एक्सट्रूज़न को पुनः कनेक्टर पर जोड़ें।

सुनिश्चित करें कि नट नट पॉकेट के अंदर रहें।

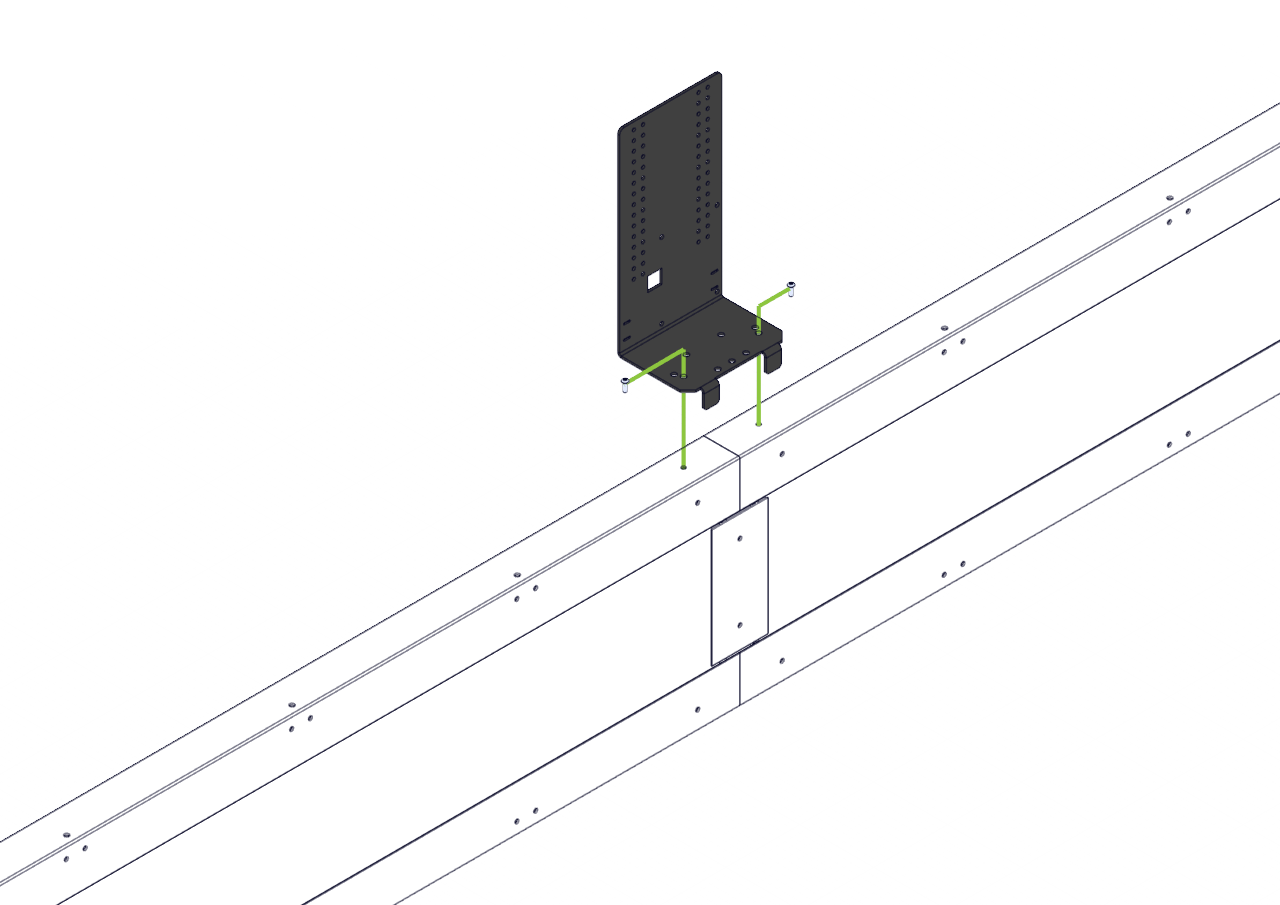

प्रतियोगिता रोबोट अनुभाग में V5 श्रेणी विवरण के भाग के रूप में, प्रतियोगिता रोबोट के लिए संयोजन प्रक्रिया को दर्शाने वाला आरेख, प्रमुख घटकों और उनकी व्यवस्था पर प्रकाश डालता है। प्रतियोगिता रोबोट डिजाइन प्रक्रिया का स्क्रीनशॉट, V5 श्रेणी विवरण में चरण 6.2 को दर्शाता है, प्रतियोगिता रोबोट के निर्माण के लिए प्रमुख घटकों और संयोजन निर्देशों को प्रदर्शित करता है। V5 में प्रतिस्पर्धा रोबोटों को कॉन्फ़िगर करने की प्रक्रिया को दर्शाने वाला फ्लोचार्ट, इष्टतम सेटअप और प्रदर्शन के लिए चरणों और निर्णय बिंदुओं का विवरण देता है। V5 प्रणाली में एक प्रतिस्पर्धा रोबोट को कॉन्फ़िगर करने के चरणों को दर्शाने वाला फ्लोचार्ट, सेटअप और संचालन में शामिल प्रमुख घटकों और प्रक्रियाओं पर प्रकाश डालता है।

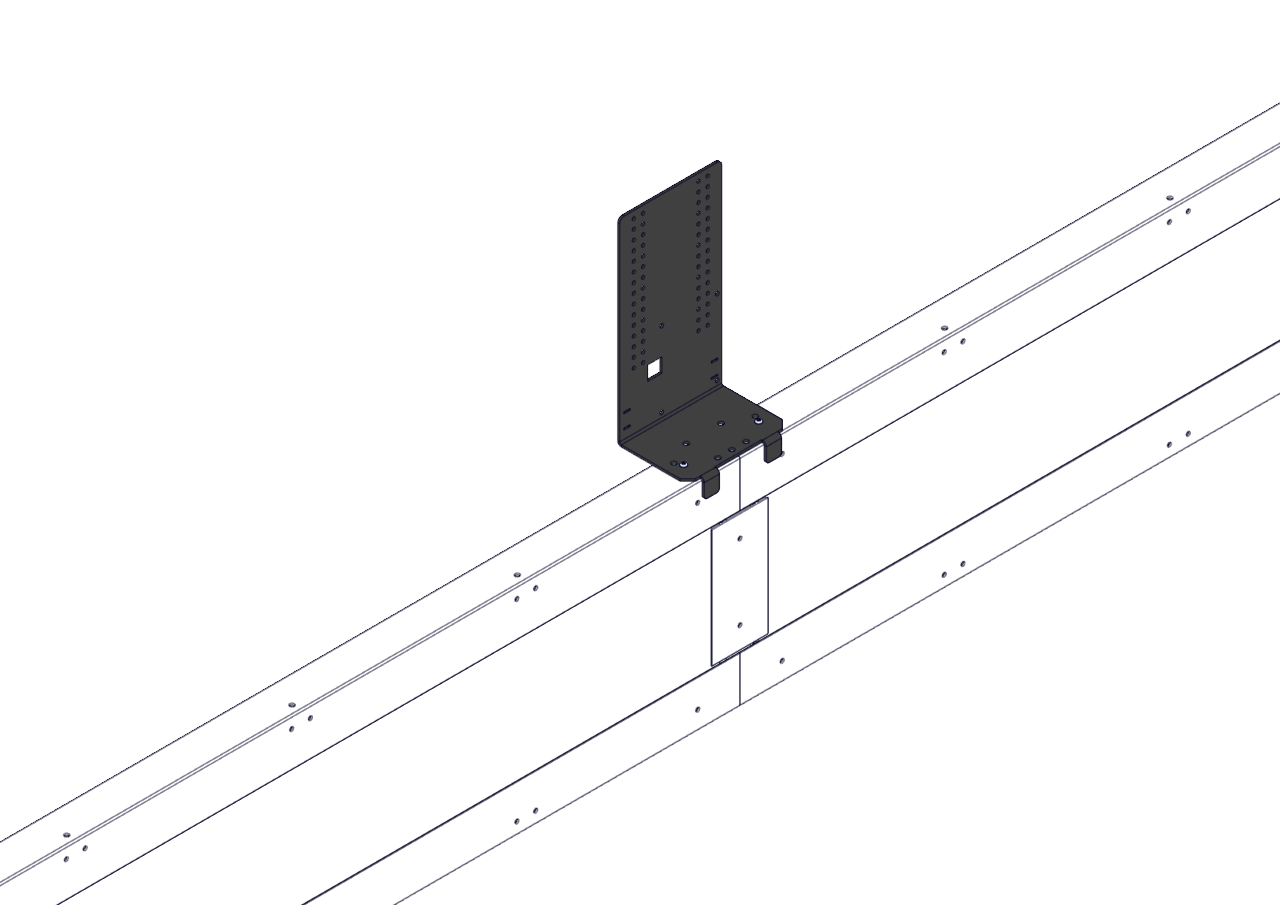

6. फील्ड मॉनिटर स्टैंड को एक्सट्रूज़न पर रखें।

स्टैंड को दो स्टार ड्राइव स्क्रू के साथ जोड़ें।
सुनिश्चित करें कि स्क्रू पूरी तरह से कसे हुए हैं और फील्ड मॉनिटर स्टैंड सुरक्षित है।

V5 श्रेणी विवरण से चरण 7.1 का स्क्रीनशॉट, जिसमें प्रतियोगिता रोबोट के लिए सेटअप प्रक्रिया को दर्शाया गया है, जिसमें लेबल वाले घटक और संयोजन के लिए निर्देश दिए गए हैं।

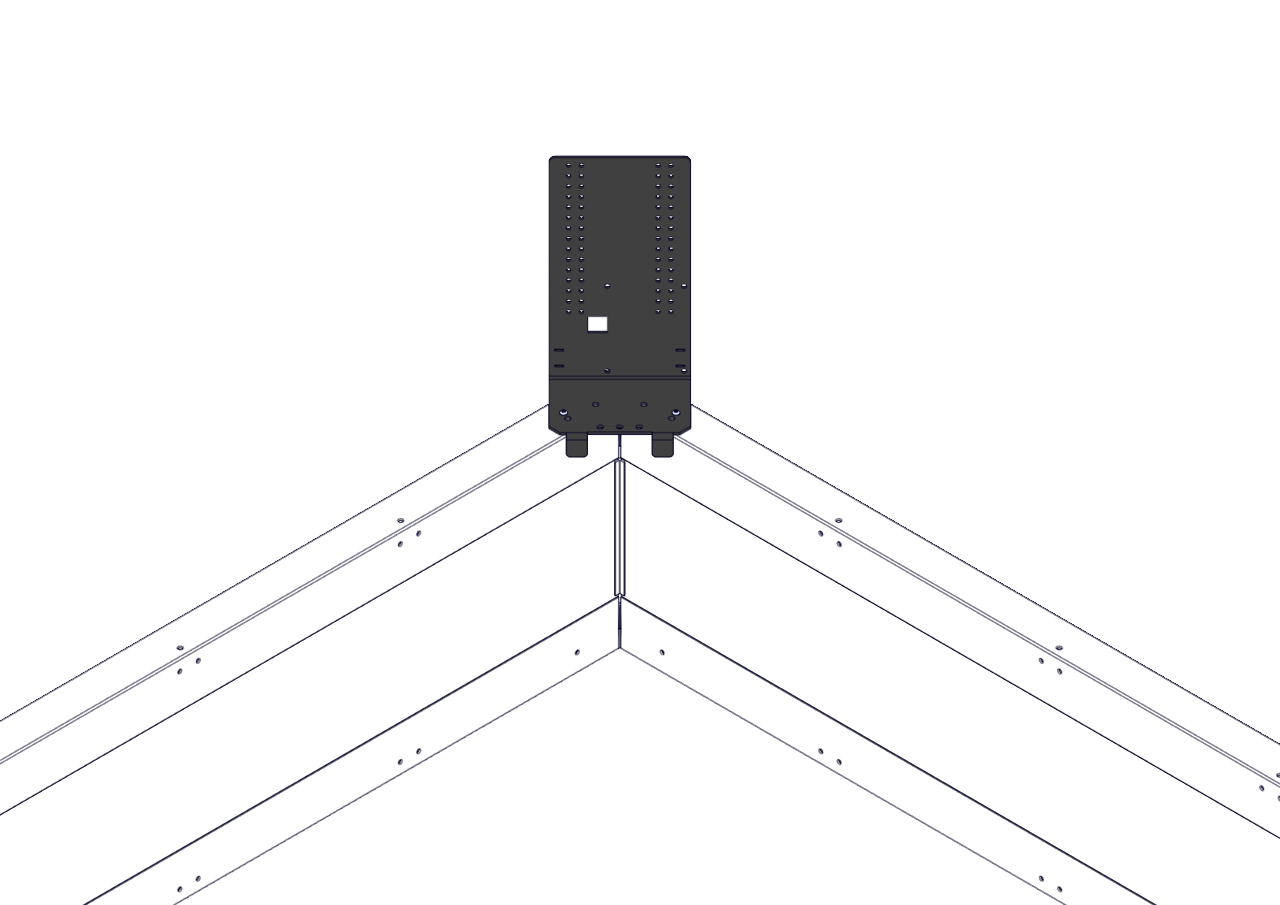

V5 प्रणाली में प्रतिस्पर्धा रोबोटों को कॉन्फ़िगर करने की प्रक्रिया को दर्शाने वाला फ्लोचार्ट, रोबोट सेटअप और संचालन में शामिल प्रमुख चरणों और निर्णयों पर प्रकाश डालता है।

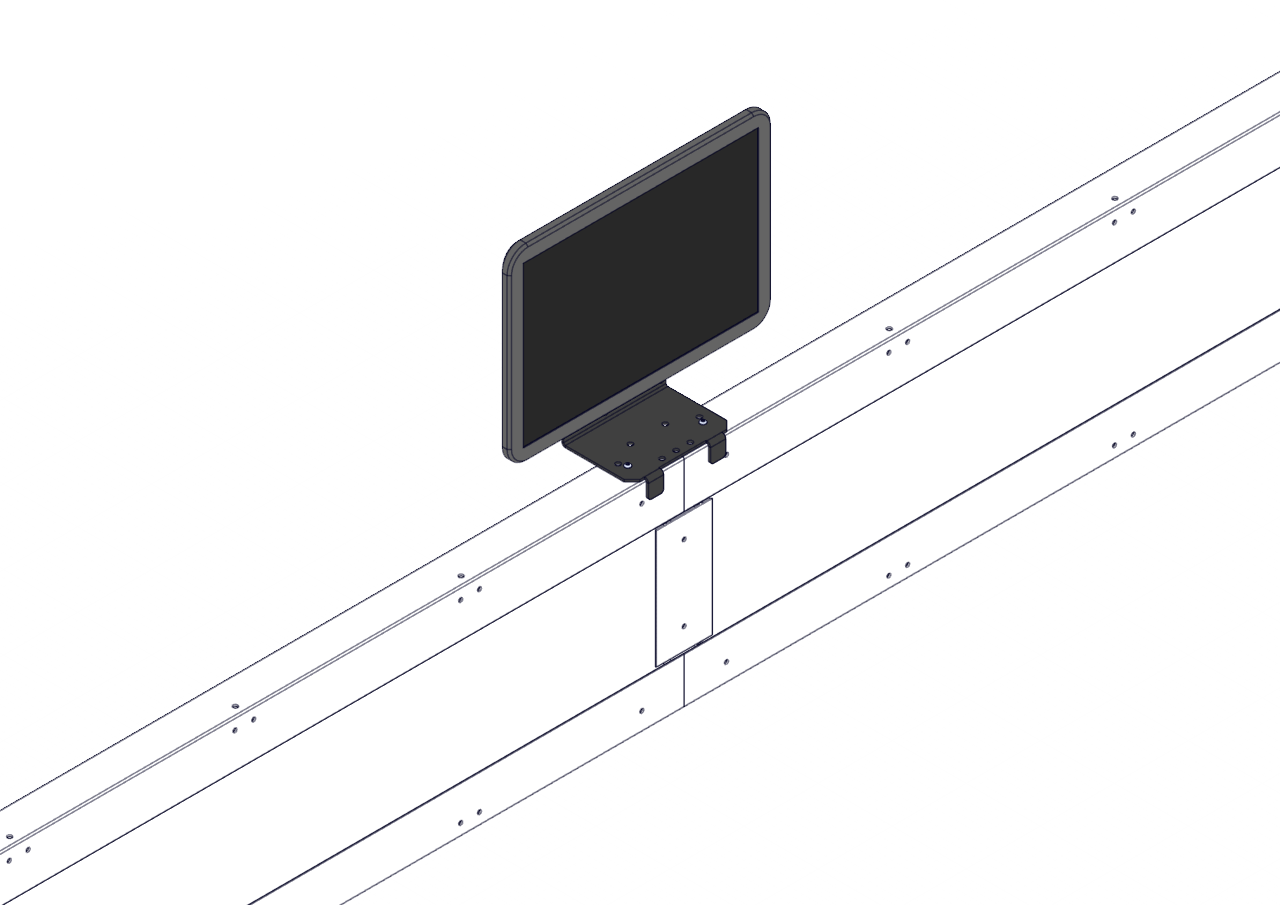

V5 श्रेणी विवरण का चरण 7.3, एक प्रतियोगिता रोबोट के घटकों और संयोजन निर्देशों का विस्तृत आरेख दिखाता है, जिसमें रोबोटिक्स प्रतियोगिताओं में इष्टतम प्रदर्शन के लिए प्रमुख भागों और उनकी व्यवस्था पर प्रकाश डाला गया है।

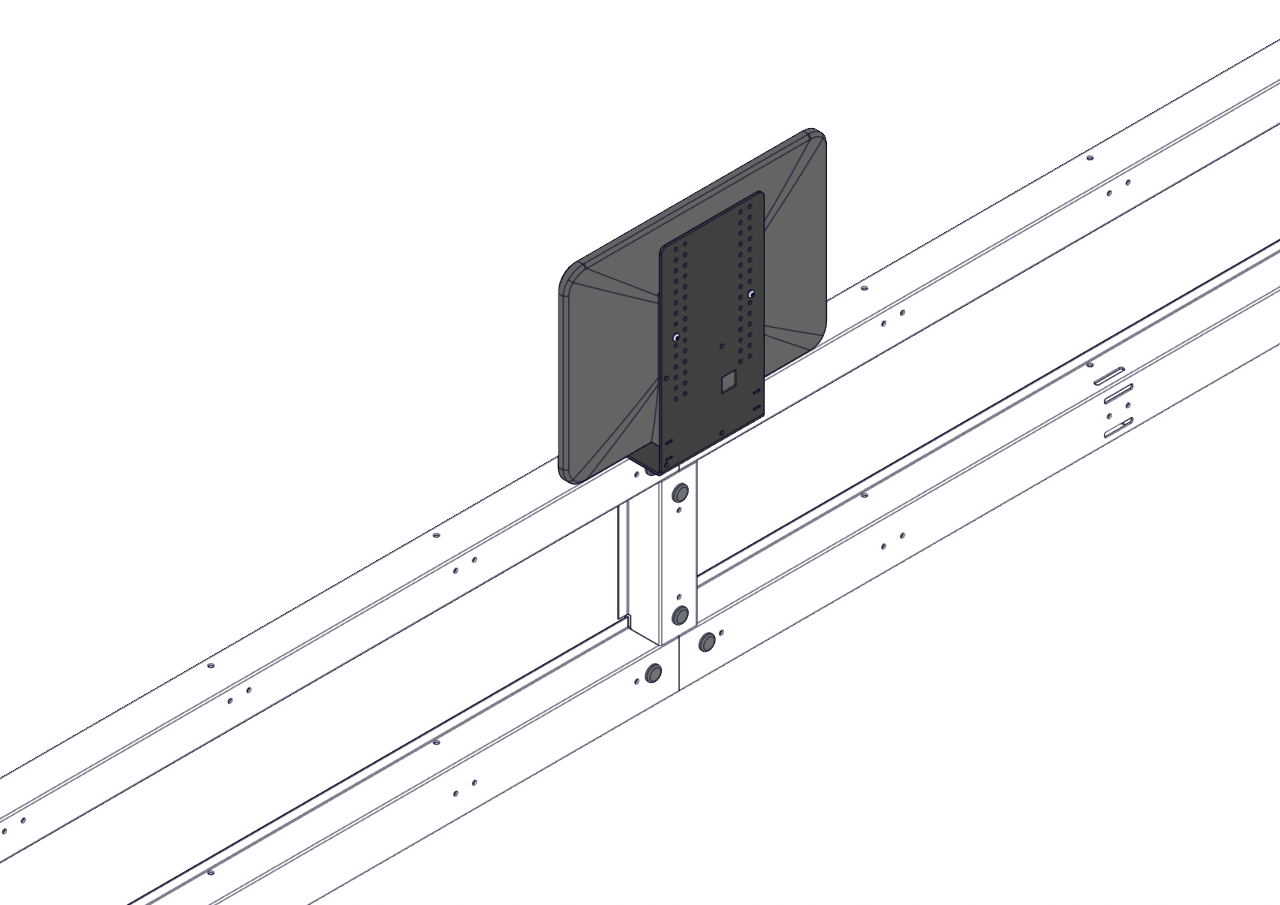

V5 में प्रतिस्पर्धा रोबोटों को कॉन्फ़िगर करने के चरणों को दर्शाने वाला फ्लोचार्ट, प्रभावी प्रोग्रामिंग और संचालन के लिए प्रमुख प्रक्रियाओं और निर्णय बिंदुओं पर प्रकाश डालता है।

V5 रोबोटिक्स प्रणाली में एक प्रतिस्पर्धा रोबोट को कॉन्फ़िगर करने के चरणों को दर्शाने वाला फ्लोचार्ट, प्रभावी सेटअप और संचालन के लिए प्रमुख घटकों और प्रक्रियाओं पर प्रकाश डालता है।

VEX रोबोटिक्स दस्तावेज़ से चरण 7.6 का स्क्रीनशॉट, जिसमें V5 श्रेणी में प्रतिस्पर्धा रोबोट से संबंधित प्रक्रिया को दर्शाया गया है, जिसमें लेबल वाले घटक और सेटअप के लिए निर्देश दिए गए हैं।

7. मानकीकृत VESA मॉनिटर माउंटिंग हार्डवेयर का उपयोग करके, मॉनिटर को फील्ड मॉनिटर स्टैंड से जोड़ें।

मॉनिटर का मुख मैदान की ओर होना चाहिए।

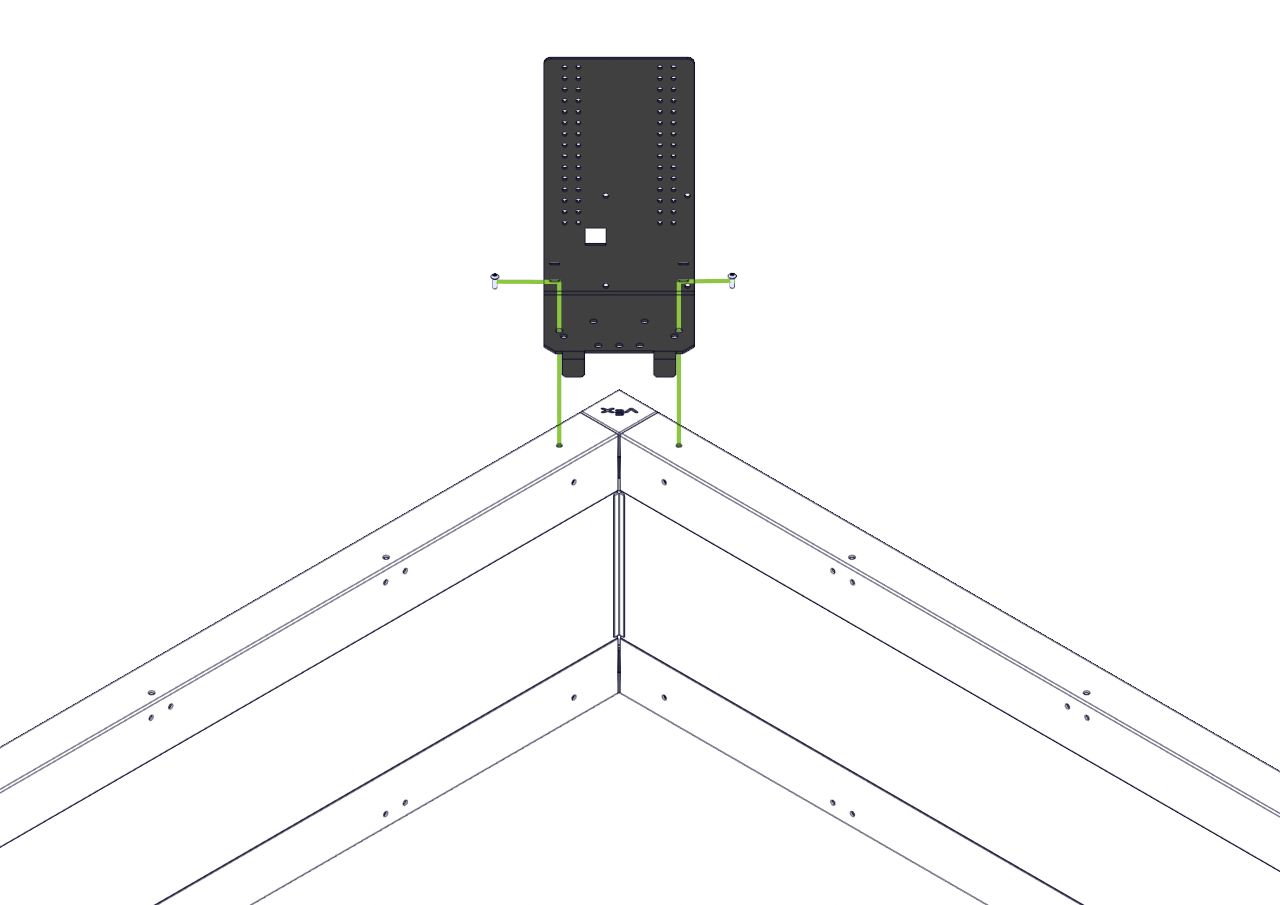

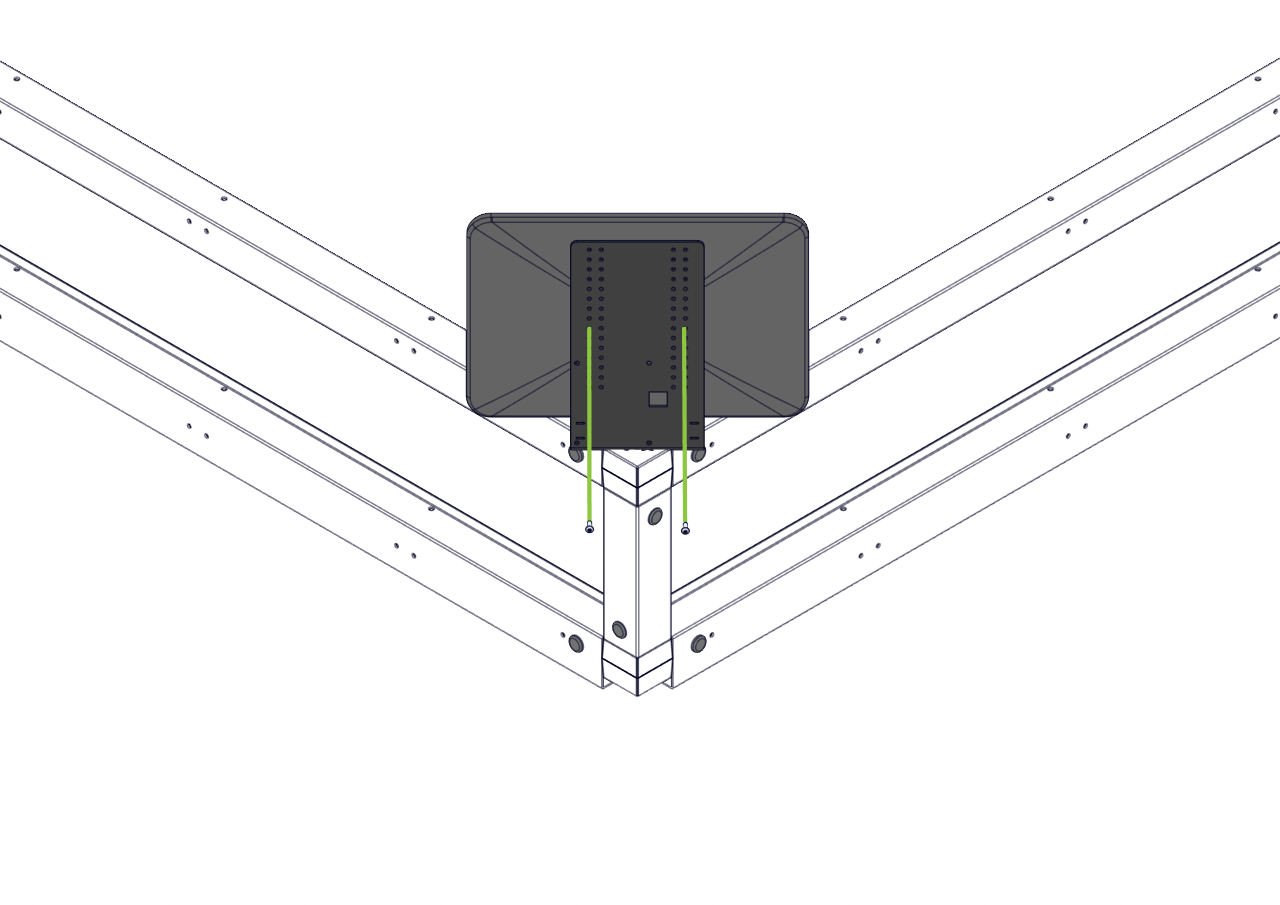

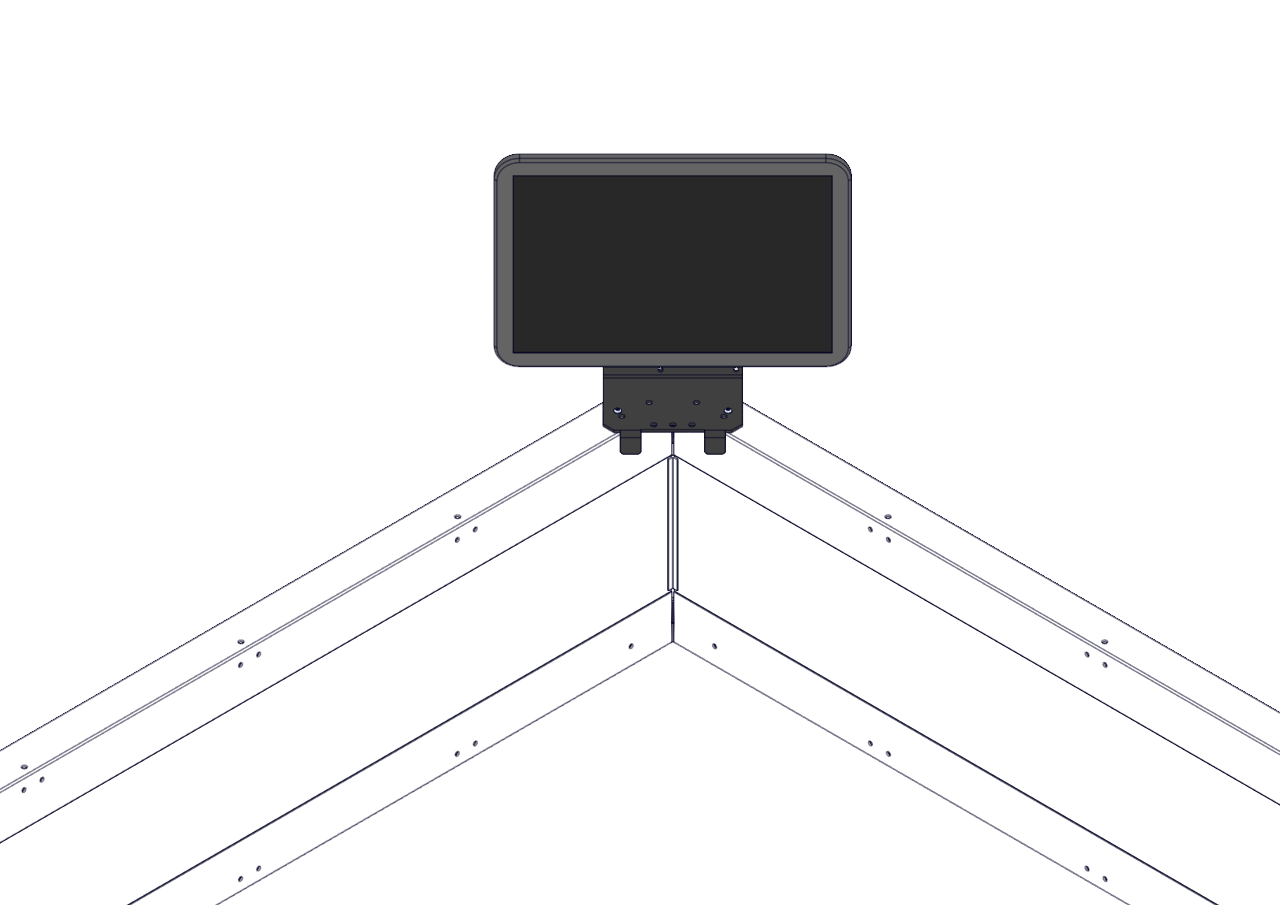

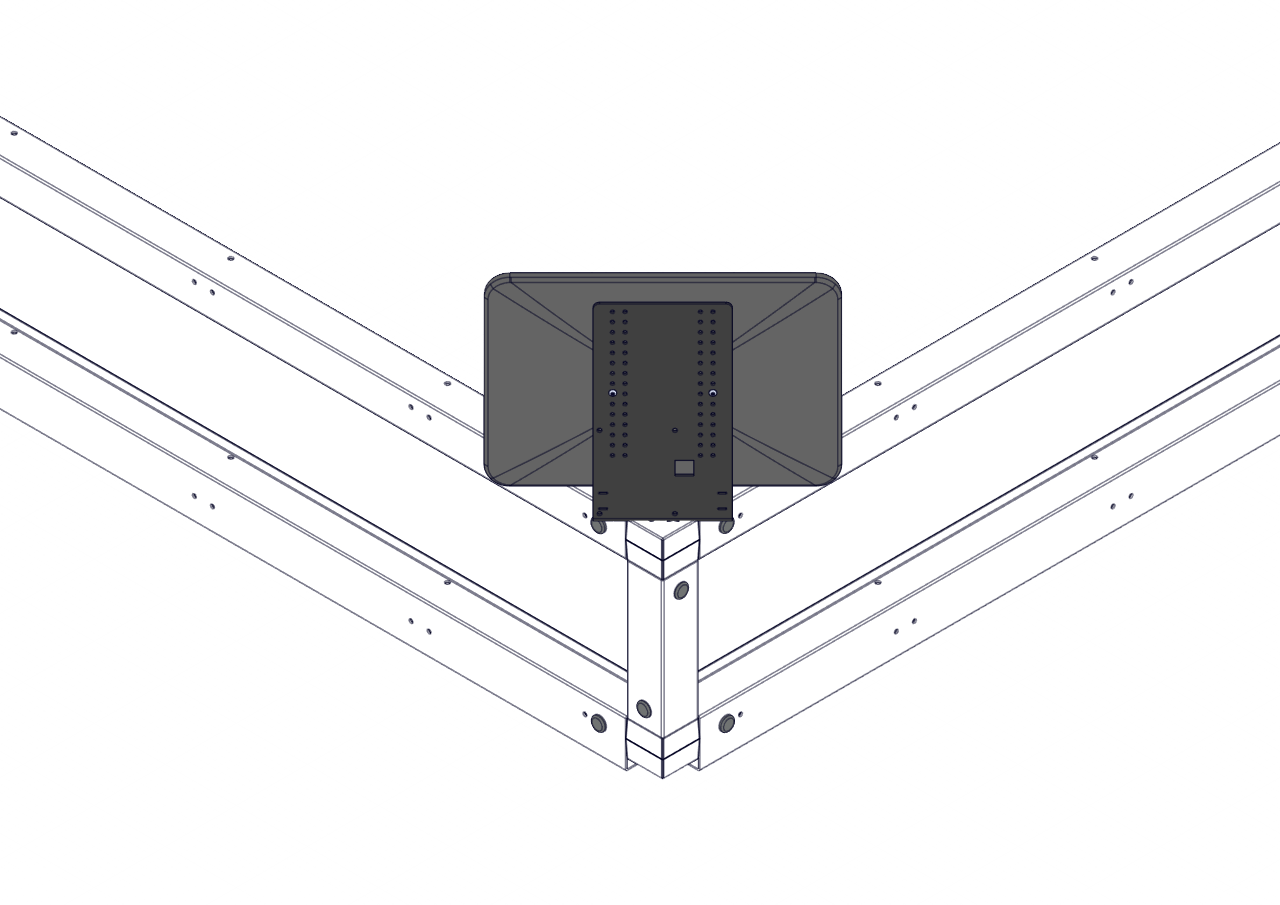

आप मॉनिटर को मैदान के किनारों या कोनों पर लगा सकते हैं, जैसा कि इन चित्रों में दिखाया गया है।
