यह लेख आपको बताएगा कि फील्ड कंट्रोल सिस्टम को V5 पोर्टेबल कॉम्पिटिशन फील्डपर कैसे माउंट किया जाए।

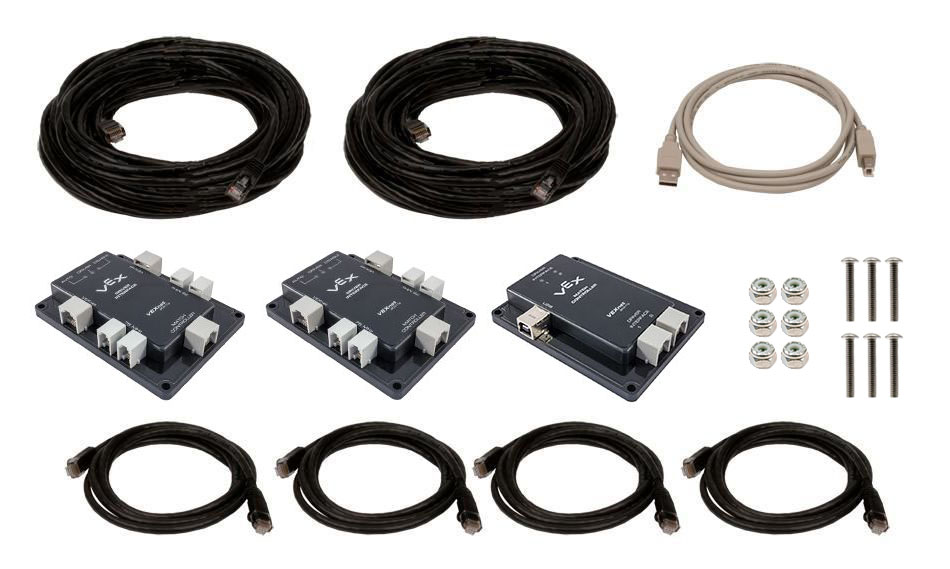

1. हार्डवेयर इकट्ठा करें
- ड्राइवर इंटरफ़ेस - मात्रा 2
- मैच नियंत्रक - मात्रा 1
- नाइलॉक नट - मात्रा 6
- 8-32 स्क्रू 0.5” & 2.0” लंबाई के बीच - मात्रा 6

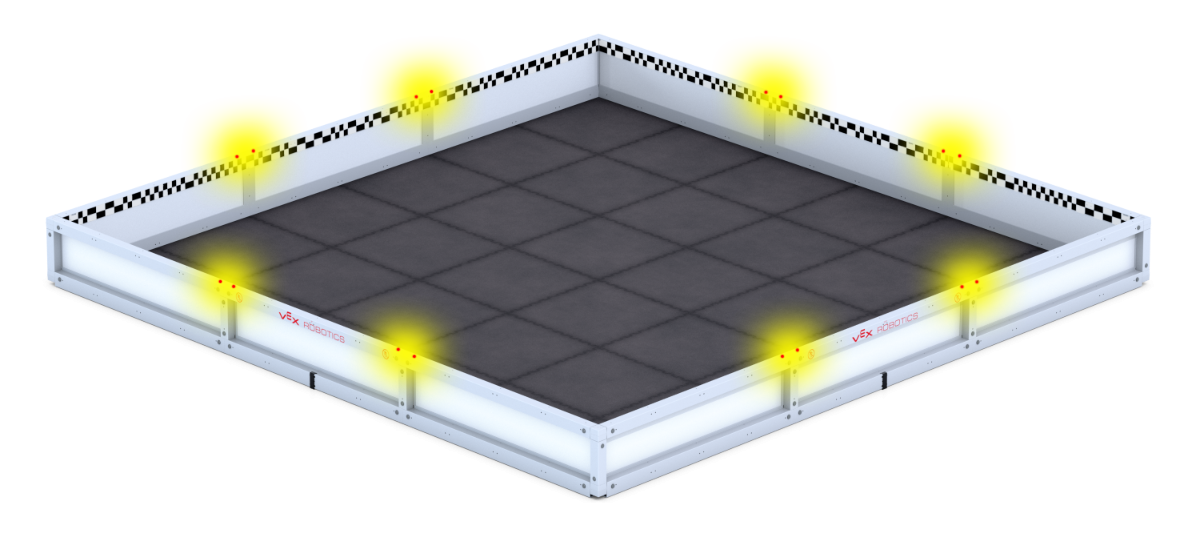

2. ड्राइवर इंटरफेस संलग्न करने के लिए स्थान निर्धारित करें
- लाल & नीले ड्राइवर स्टेशन निर्धारित करें।
- ड्राइवर इंटरफेस को ड्राइवर स्टेशनों के पास स्थापित किया जाना चाहिए।
- ड्राइवर इंटरफेस को क्षेत्र के किसी भी टी-कनेक्टर अनुभाग से जोड़ा जा सकता है।
नोट: तीन नियंत्रण प्रणालियों को क्षेत्र में जोड़ने के लिए निम्नलिखित चरणों (#3-5) का पालन किया जा सकता है।

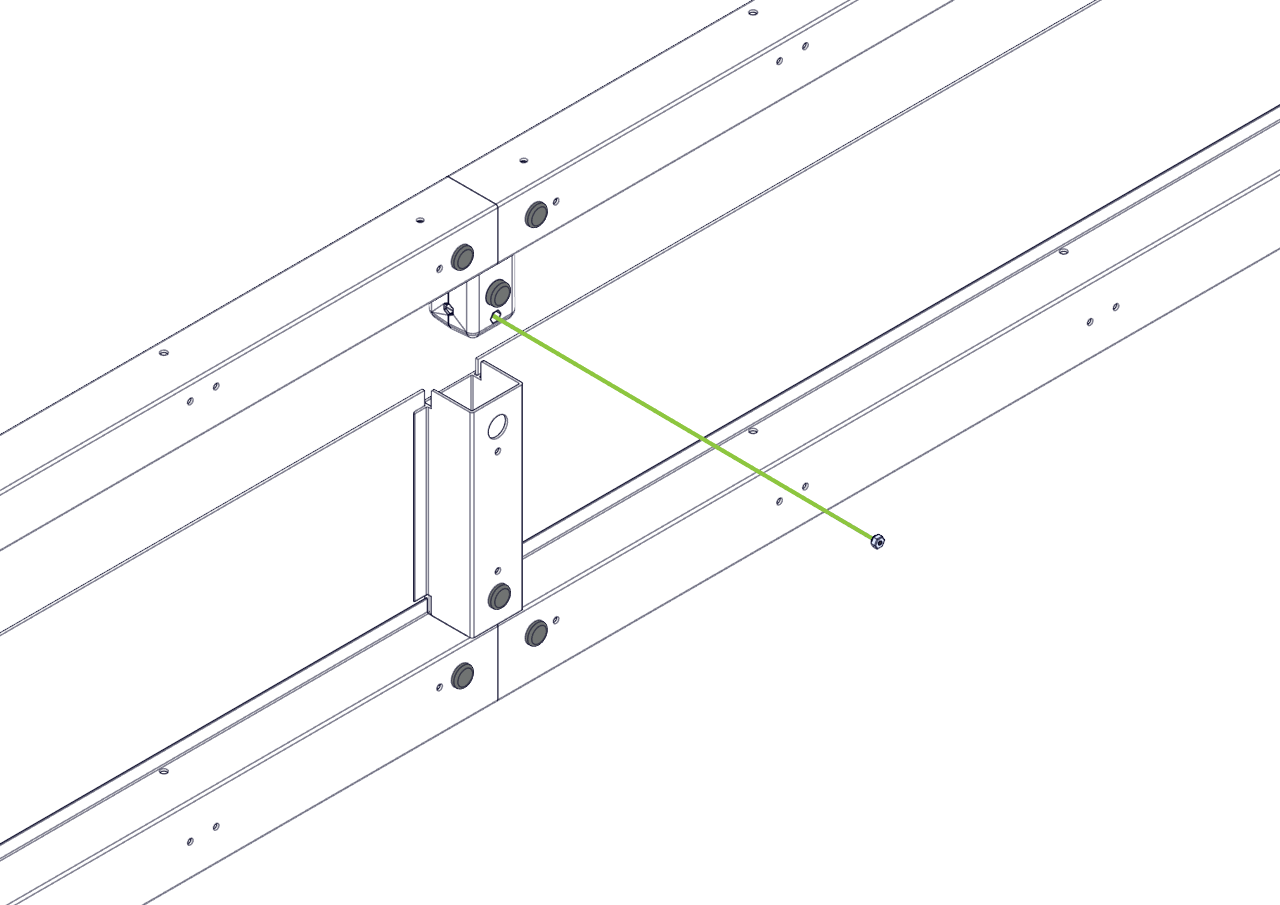

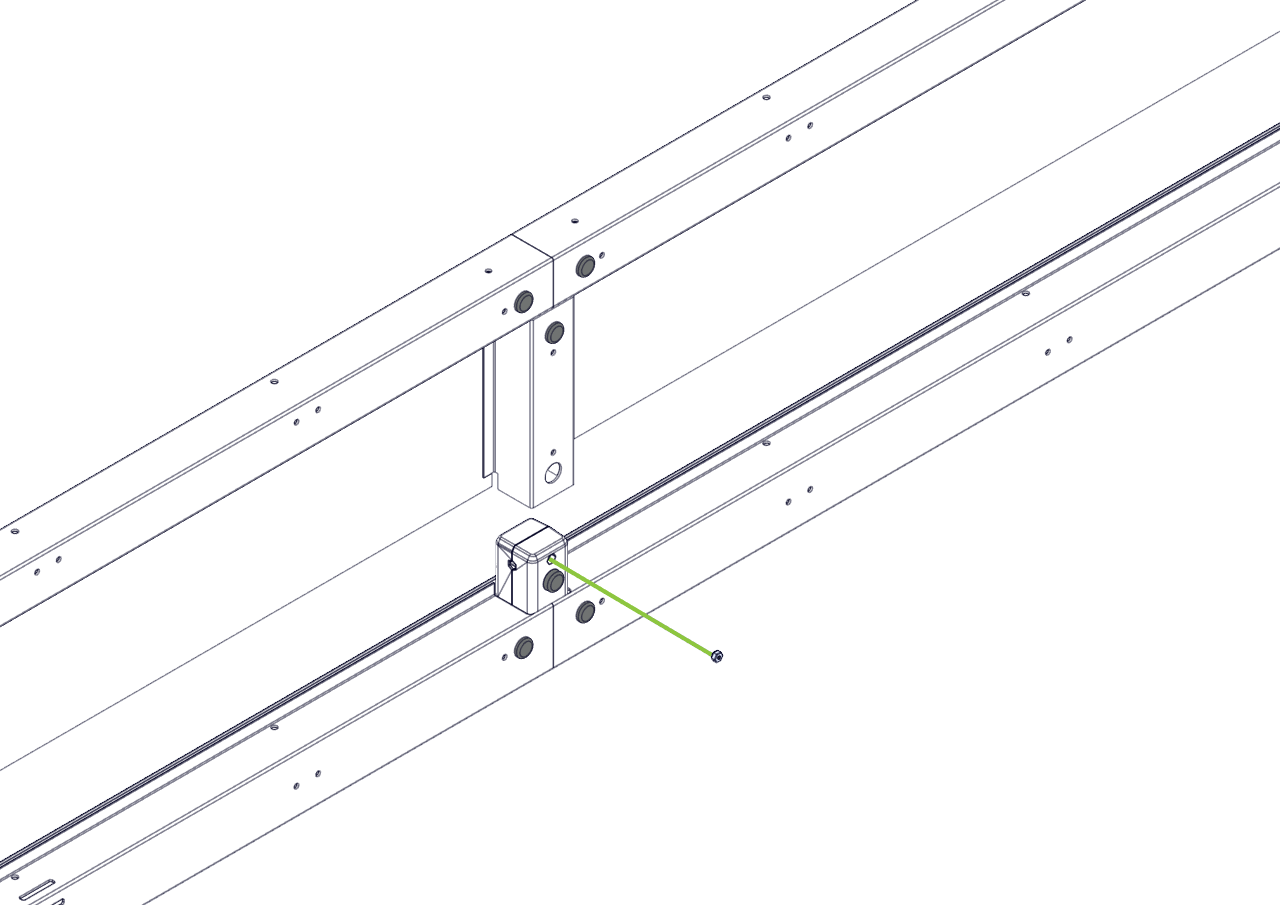

3. ऊपर और नीचे दोनों टी-कनेक्टरों से छोटे एक्सट्रूज़न को हटा दें।

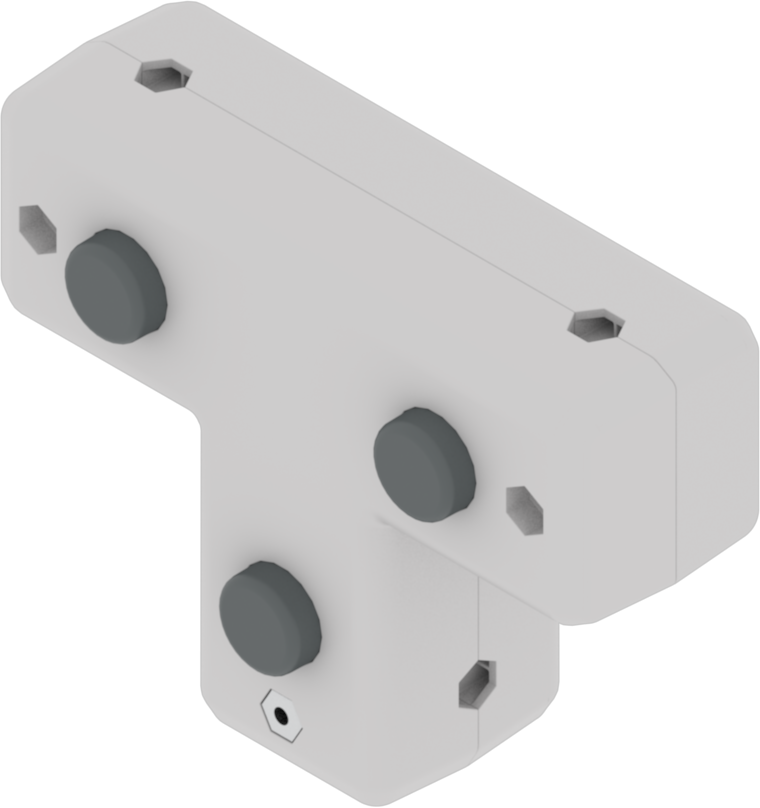

- नाइलॉक नट को टी-कनेक्टर के नट पॉकेट में रखें।
- फिर कनेक्टरों पर एक्सट्रूज़न को पुनः लगाएं।
नोट:सुनिश्चित करें कि नाइलॉक नट सही दिशा में डाले गए हैं।

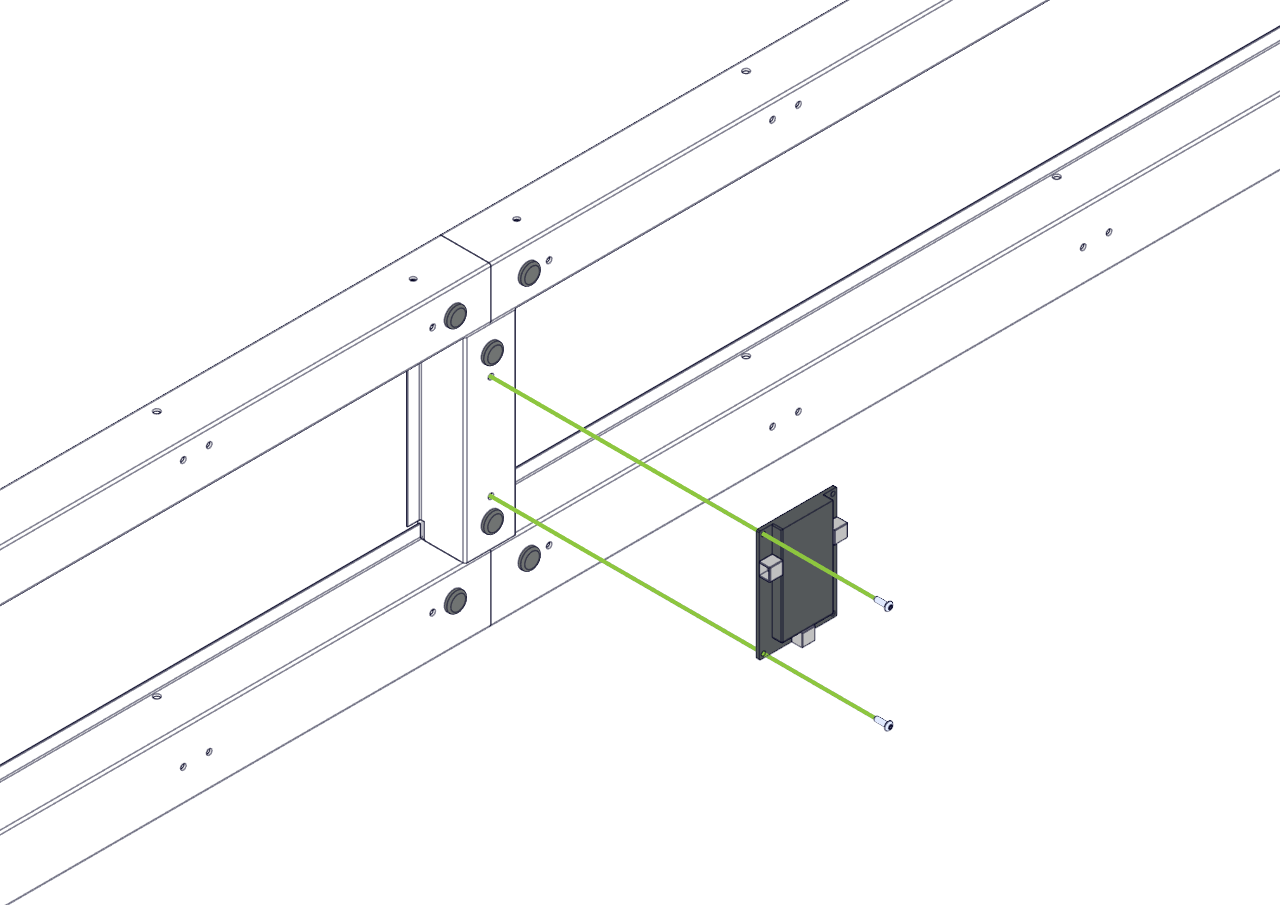

4. दो 8-32 स्क्रू का उपयोग करके ड्राइवर इंटरफ़ेस को लघु एक्सट्रूज़न से जोड़ें।
- सुनिश्चित करें कि स्क्रू पूरी तरह से कसे हुए हैं और ड्राइवर इंटरफ़ेस सुरक्षित है।
5. मैच नियंत्रक को संलग्न करने के लिए स्थान निर्धारित करें।
- कंप्यूटर के सबसे निकट का स्थान ढूंढें जिसका उपयोग मैचों को नियंत्रित करने के लिए किया जाएगा।
- मैच कंट्रोलर को ऊपर दिए गए चरणों में दिखाए गए समान अभिविन्यास में माउंट करें

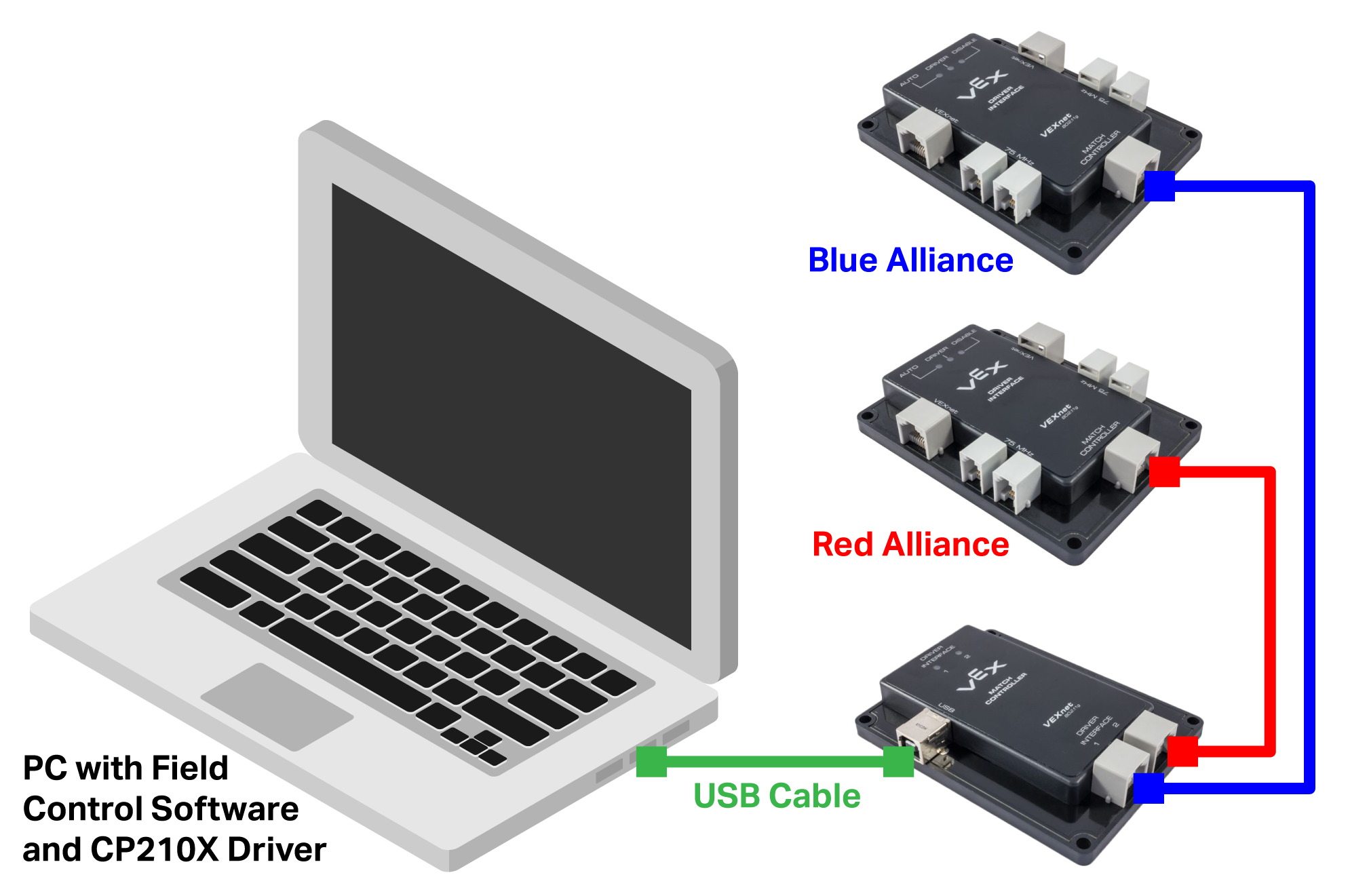

6. क्षेत्र को तार से बांधें।
- VEXnet फील्ड कंट्रोल सिस्टम उपयोगकर्ता गाइडमें दिखाए गए आरेख का पालन करें।
