V5 पोर्टेबल प्रतियोगिता मैदान पैकिंग निर्देश – वेक्स लाइब्रेरी

निम्नलिखित लेख आपको बताएगा कि VEX कॉम्पिटिशन पोर्टेबल फील्ड और संबंधित फील्ड टाइल्स को दिए गए केसों में कैसे पैक किया जाए।

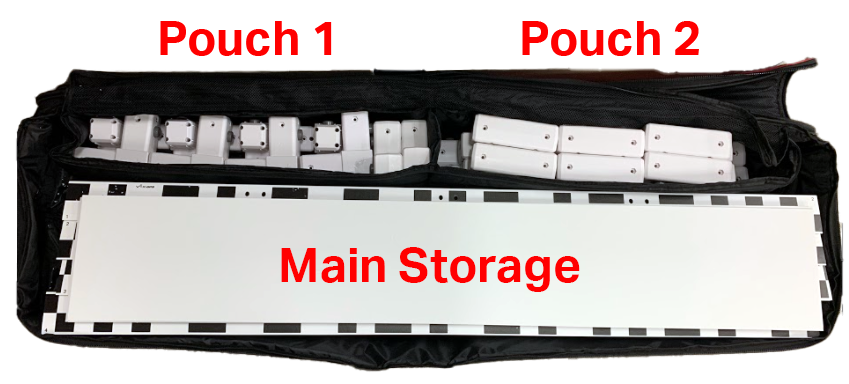

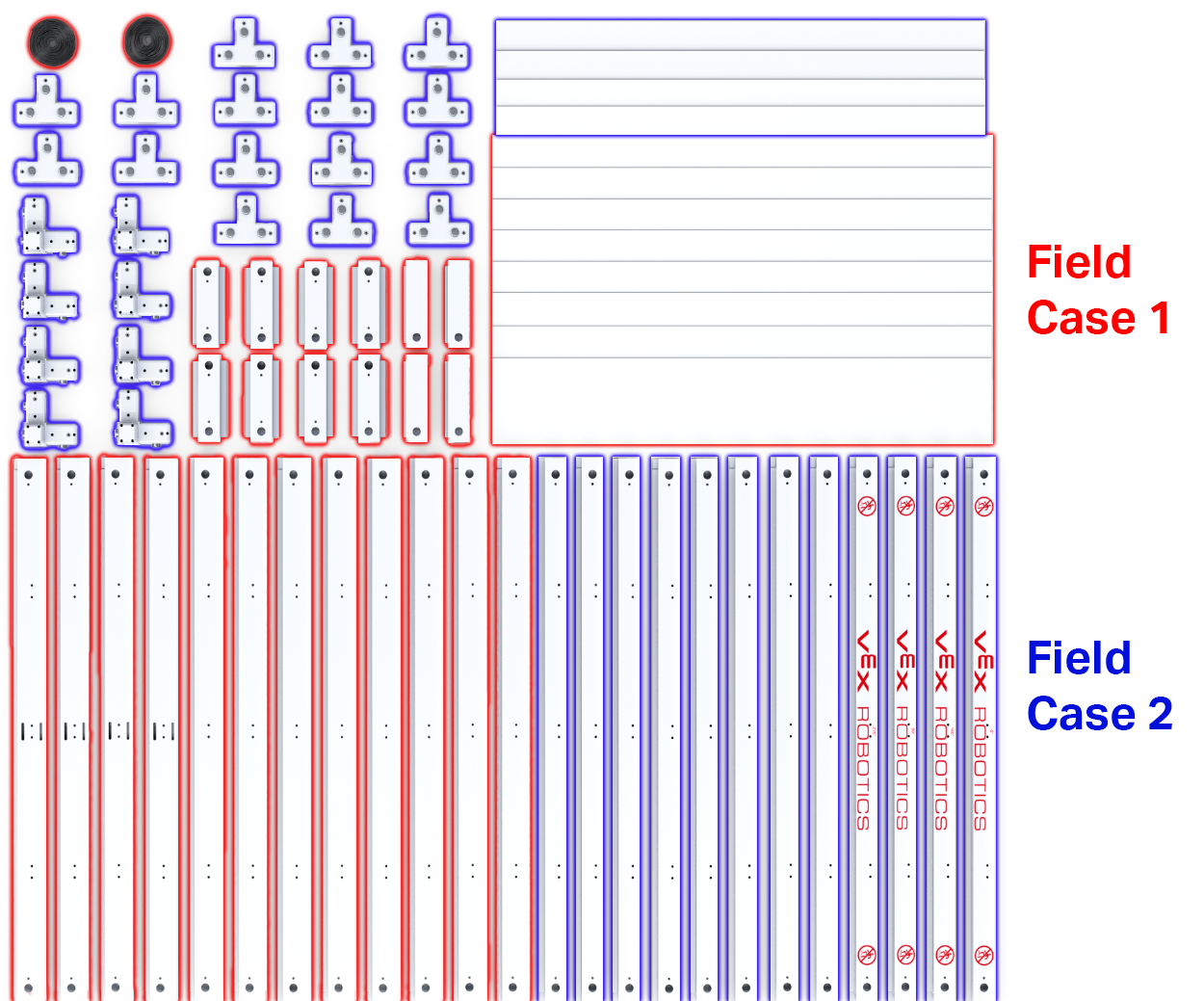

नीचे दी गई छवि प्रत्येक व्यक्तिगत भाग के स्थान को दर्शाती है।

VEX V5 प्रतियोगिता रोबोट के अलग-अलग भागों को दर्शाने वाला आरेख, रोबोटिक्स प्रतियोगिताओं के लिए विभिन्न घटकों और उनकी व्यवस्था को दर्शाता है।

फ़ील्ड केस 1	फील्ड केस 2	फ़ील्ड टाइल केस

फ़ील्ड केस 1

VEX V5 प्रतियोगिता रोबोट के निचले एक्सट्रूज़न को दर्शाने वाला आरेख, रोबोटिक्स प्रतियोगिताओं में इष्टतम प्रदर्शन के लिए संरचनात्मक घटकों और लेआउट को दर्शाता है।

1. सबसे पहले, नीचे के एक्सट्रूज़न को मुख्य भंडारण में रखें, उन्हें चार चौड़े और तीन ऊंचे ढेर में रखें। दाईं ओर दिखाया गया अभिविन्यास देखें.

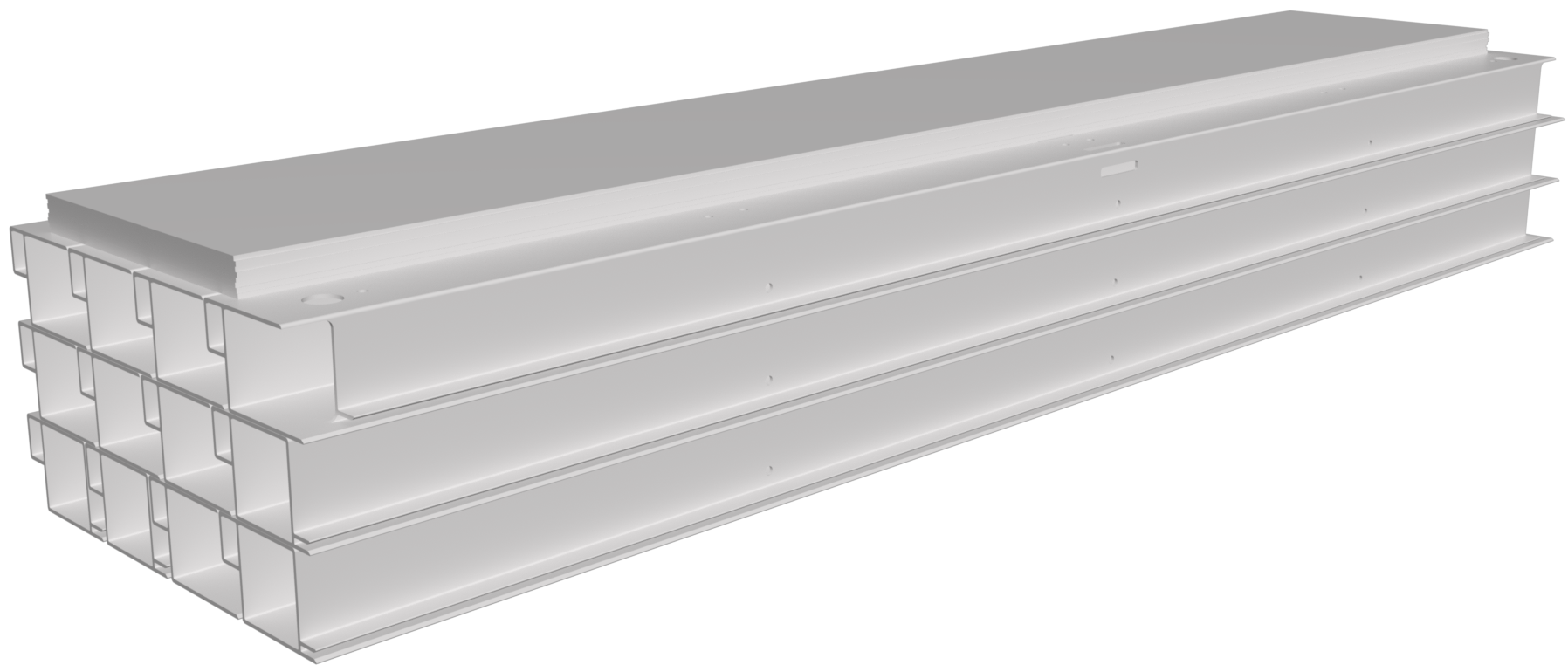

V5 श्रेणी में प्रतिस्पर्धा रोबोटों के लिए लंबे पैनल दिखाने वाला आरेख, उन्नत रोबोट डिजाइन के लिए आयाम और विन्यास को दर्शाता है।

2. इसके बाद, आठ लम्बे पैनलों को एक्सट्रूज़न के शीर्ष पर रखें।
नोट: चार छोटे पैनल और आठ लम्बे पैनल हैं। चार छोटे पैनल फील्ड केस 2 में रखे जाएंगे।

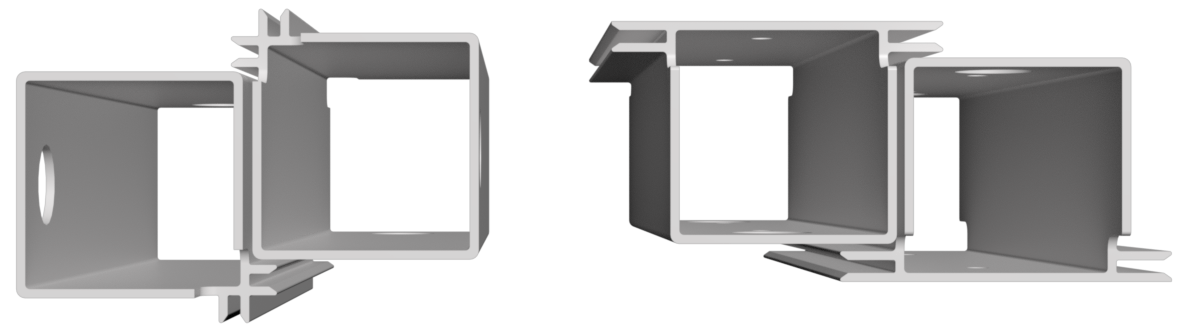

V5 प्रतियोगिता रोबोट में प्रयुक्त लघु एक्सट्रूज़न का आरेख, संरचनात्मक संयोजन के लिए विभिन्न लम्बाइयों और विन्यासों को दर्शाता है।

3. छोटे एक्सट्रूज़न को ज़िपर पाउच 1 और 2 में रखें। दाईं ओर दिए गए दो चित्रों में दर्शाए गए अभिविन्यास का उपयोग करें।

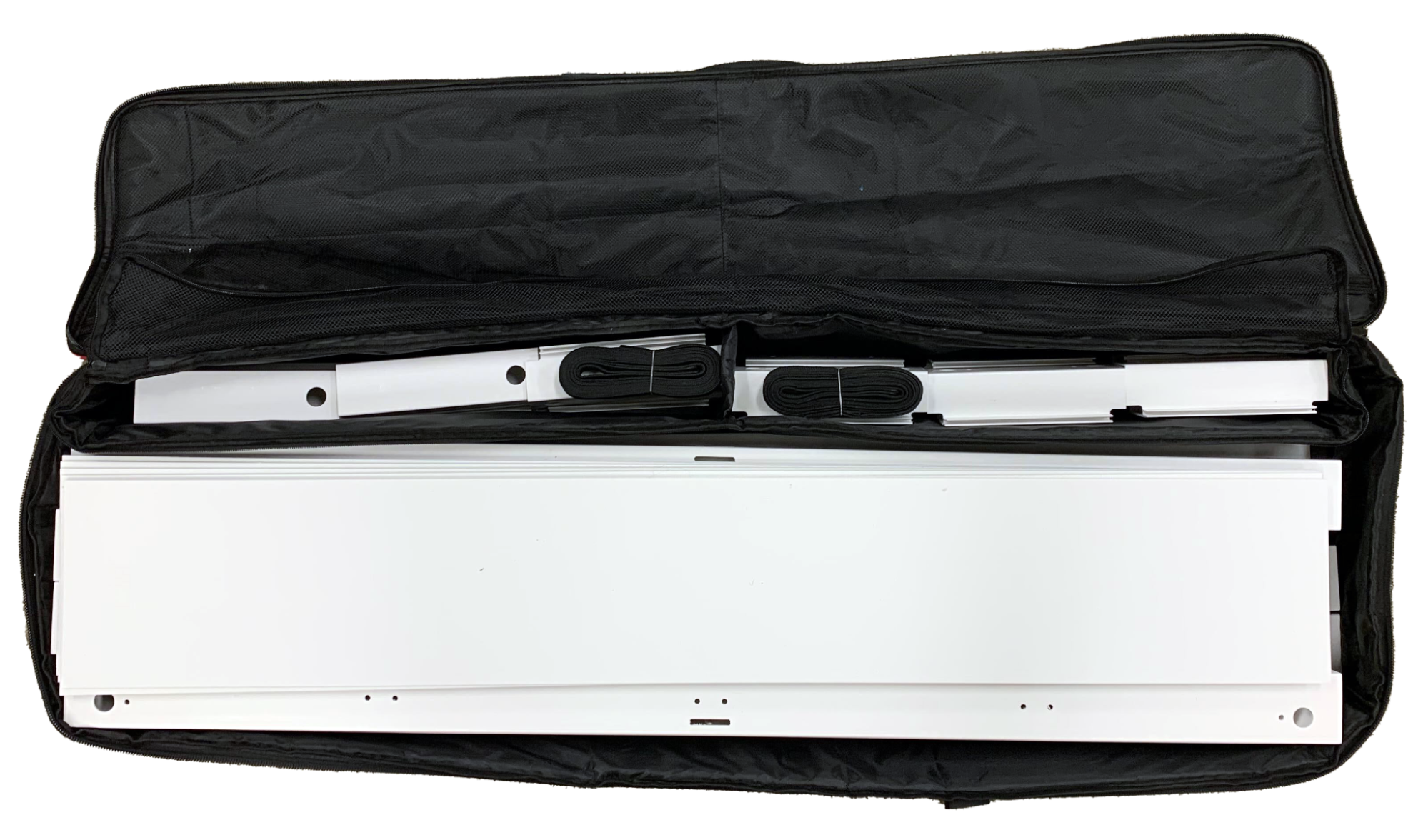

चित्र में विभिन्न पट्टियों को थैलियों में व्यवस्थित दिखाया गया है, जो V5 प्रतियोगिता रोबोट में प्रयुक्त घटकों को दर्शाता है।

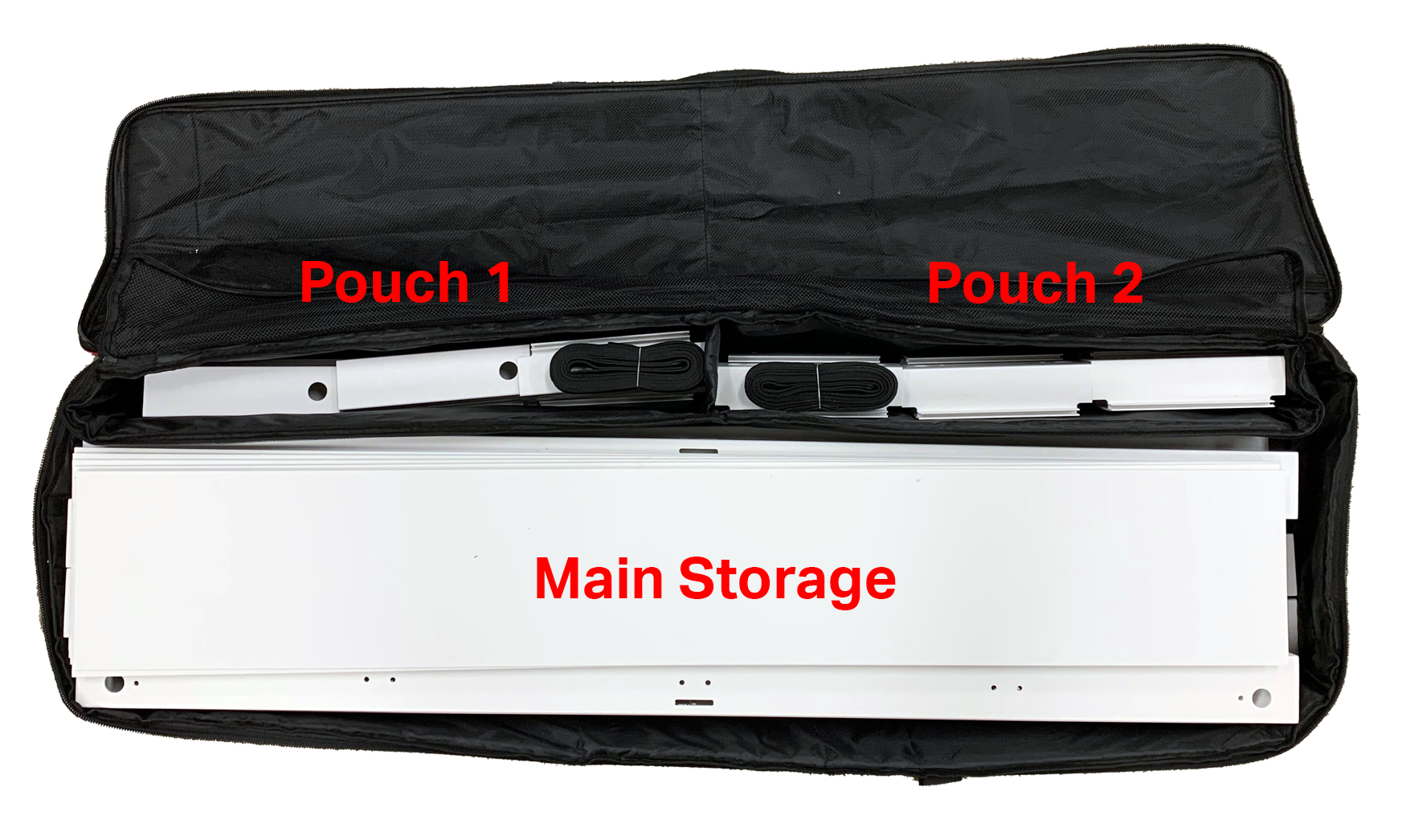

4. प्रत्येक थैली में पट्टियाँ रखें। पैक किया गया फ़ील्ड केस 1 दाईं ओर दिखाई गई छवि जैसा दिखना चाहिए।

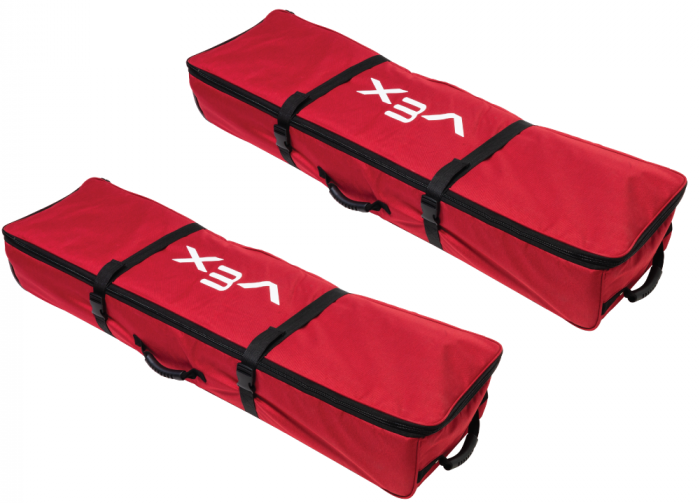

प्रतिस्पर्धा रोबोट से संबंधित बंद क्षेत्र मामलों का ग्राफिकल प्रतिनिधित्व, V5 श्रेणी विवरण में डेटा प्रवृत्तियों और सांख्यिकी को दर्शाता है।

5. सुनिश्चित करें कि पाउच के साथ-साथ फील्ड केस के जिपर सुरक्षित हैं, तथा बकल लगे हुए हैं।

फील्ड केस 2

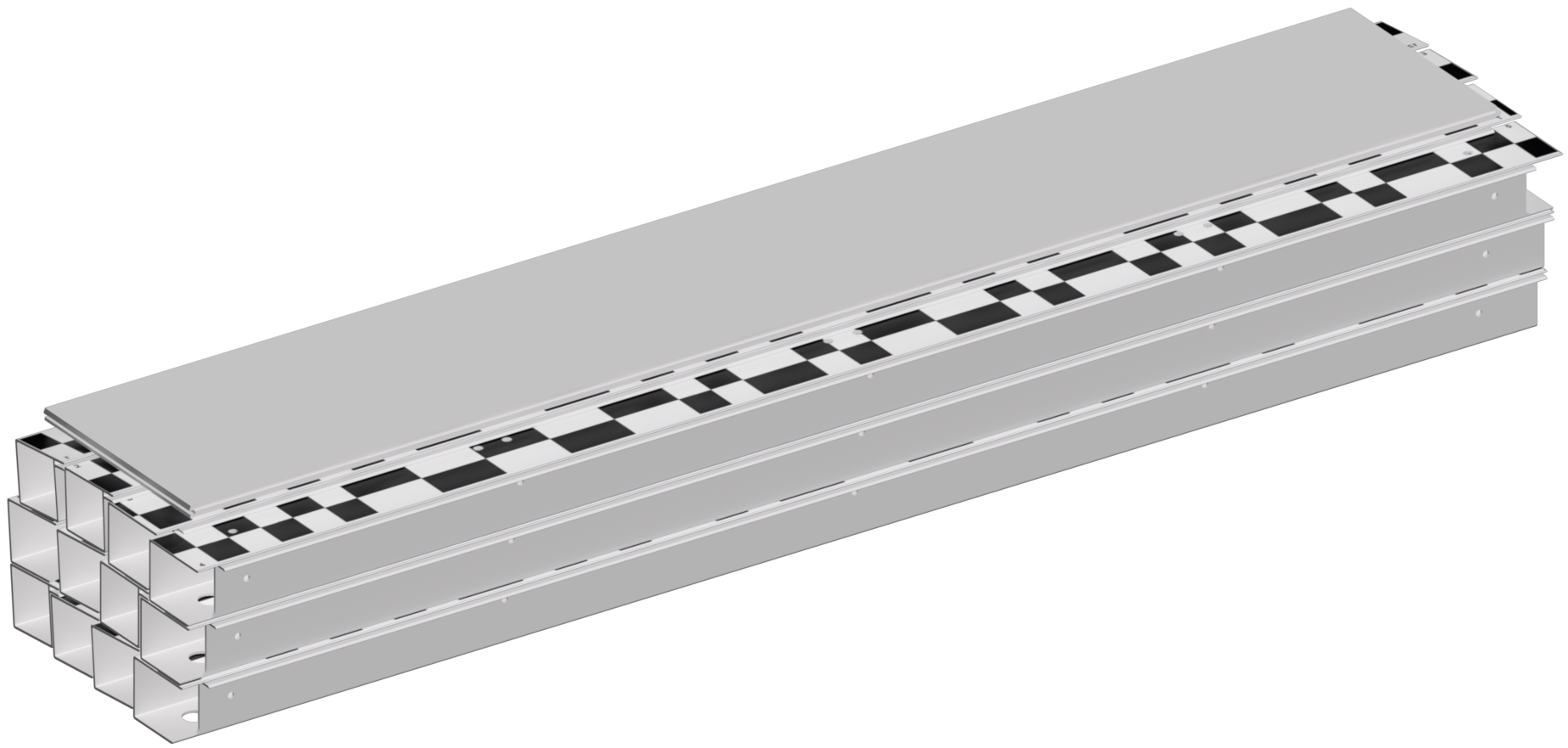

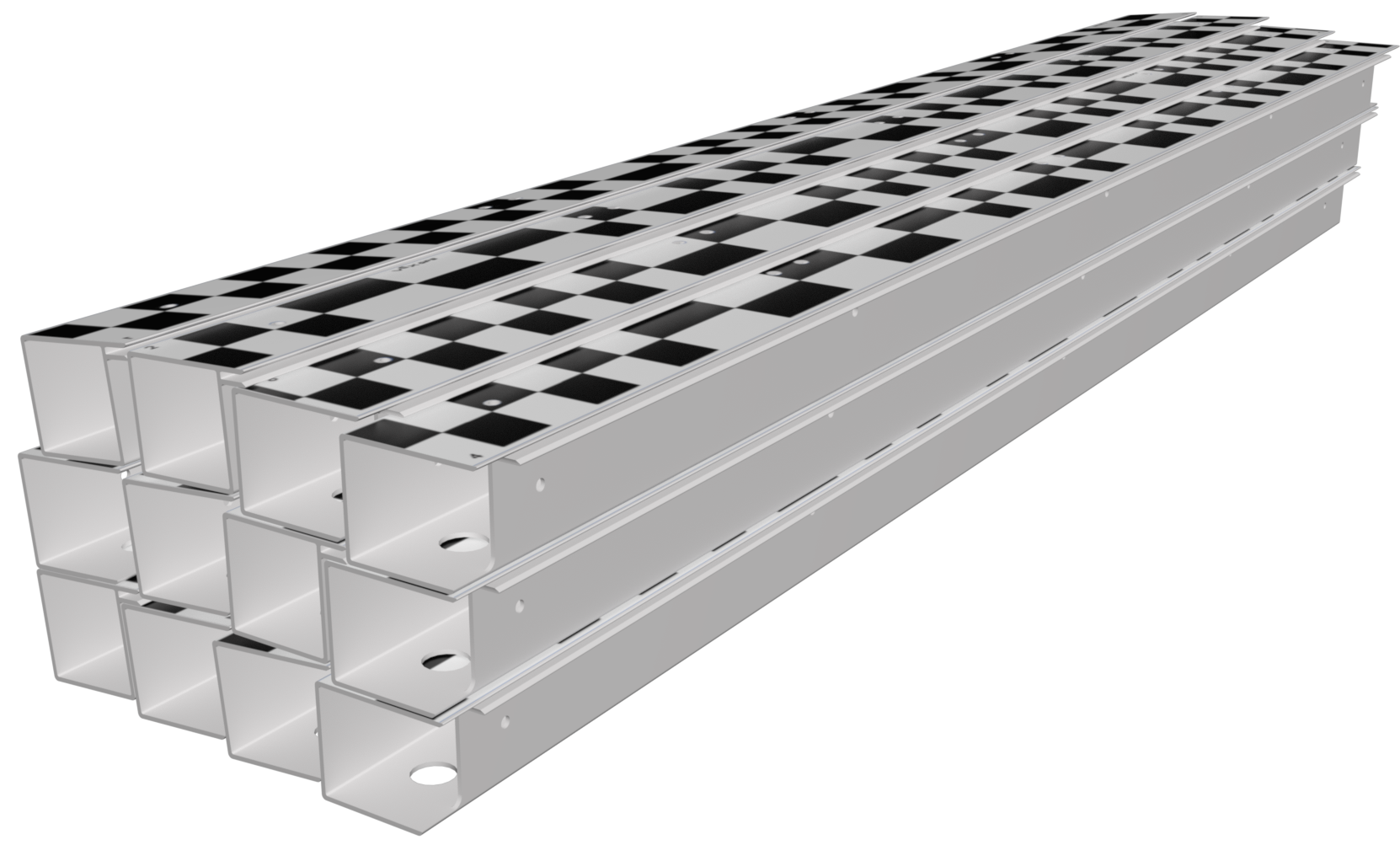

प्रतियोगिता रोबोटों के लिए जीपीएस कोड को दर्शाने वाला आरेख, V5 रोबोटिक्स प्रणालियों में इष्टतम प्रदर्शन के लिए प्रमुख घटकों और कनेक्शनों को दर्शाता है। VEX V5 प्रतियोगिता रोबोट के लिए GPS कोड 2 को दर्शाने वाला आरेख, रोबोटिक्स प्रतियोगिताओं में प्रोग्रामिंग और नेविगेशन के लिए आवश्यक प्रमुख घटकों और कनेक्शनों को प्रदर्शित करता है।

1. सबसे पहले, जीपीएस कोड वाले एक्सट्रूज़न को मुख्य भंडारण में रखें, उन्हें चार चौड़े और तीन ऊंचे ढेर में रखें। दाईं ओर दिखाया गया अभिविन्यास देखें।
नोट: अनुक्रमिक क्रम में एक्सट्रूज़न लोड करने से बाद में असेंबली में मदद मिलेगी।

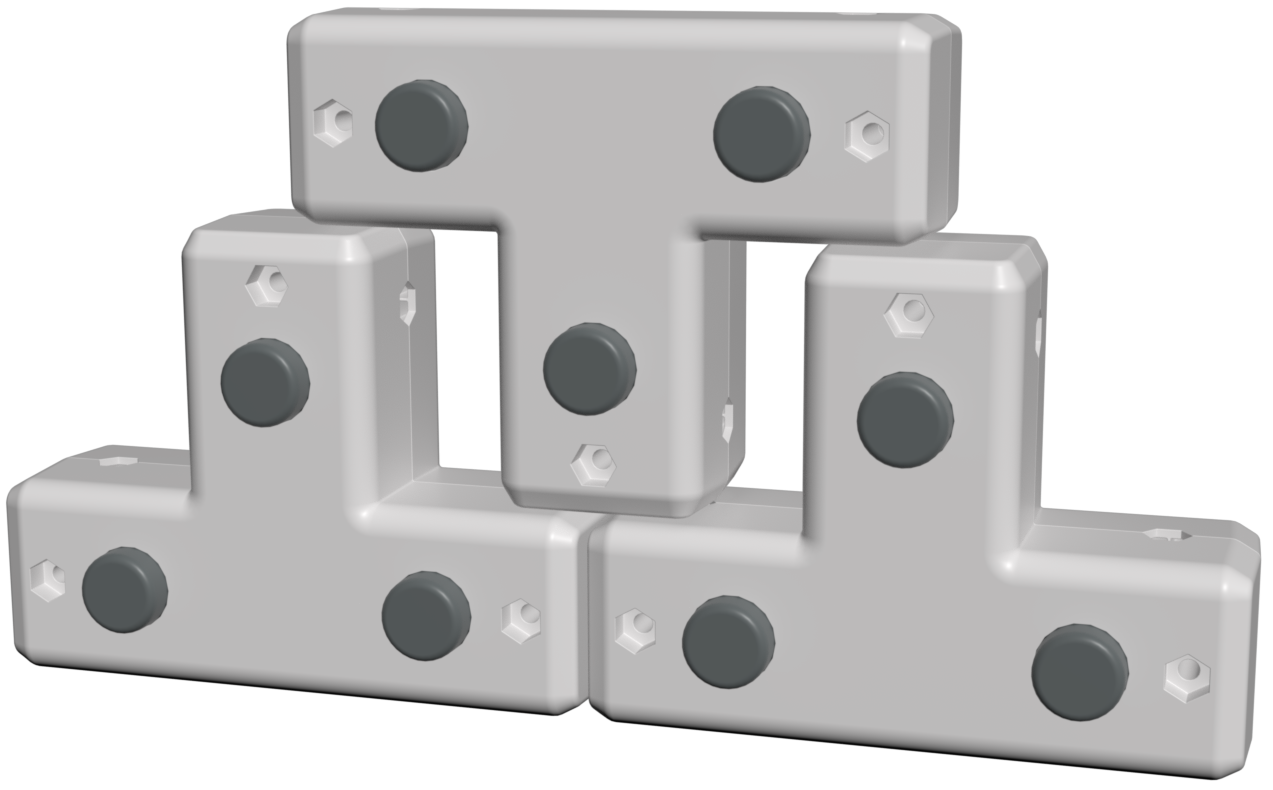

वी5 प्रतियोगिता रोबोट में प्रयुक्त टी-कनेक्टर का आरेख, जो रोबोटिक्स असेंबली के लिए इसके डिजाइन और कनेक्शन बिंदुओं को दर्शाता है। एक पारदर्शी प्लास्टिक बैग जिसमें अनेक टी-कनेक्टर हैं, जिसका उपयोग वी5 प्रतियोगिता रोबोट बनाने के लिए किया जाता है, तथा रोबोटिक्स परियोजनाओं में भागों को जोड़ने और संयोजन करने के लिए आवश्यक घटकों को प्रदर्शित करता है।

2. टी कनेक्टर को पाउच 2 में रखें। उन्हें दाईं ओर दिखाए गए अभिविन्यास में रखें। अधिकांश पाउच 2 में फिट हो जाएंगे, 2 टी कनेक्टर को पाउच 1 में फिट करना होगा।

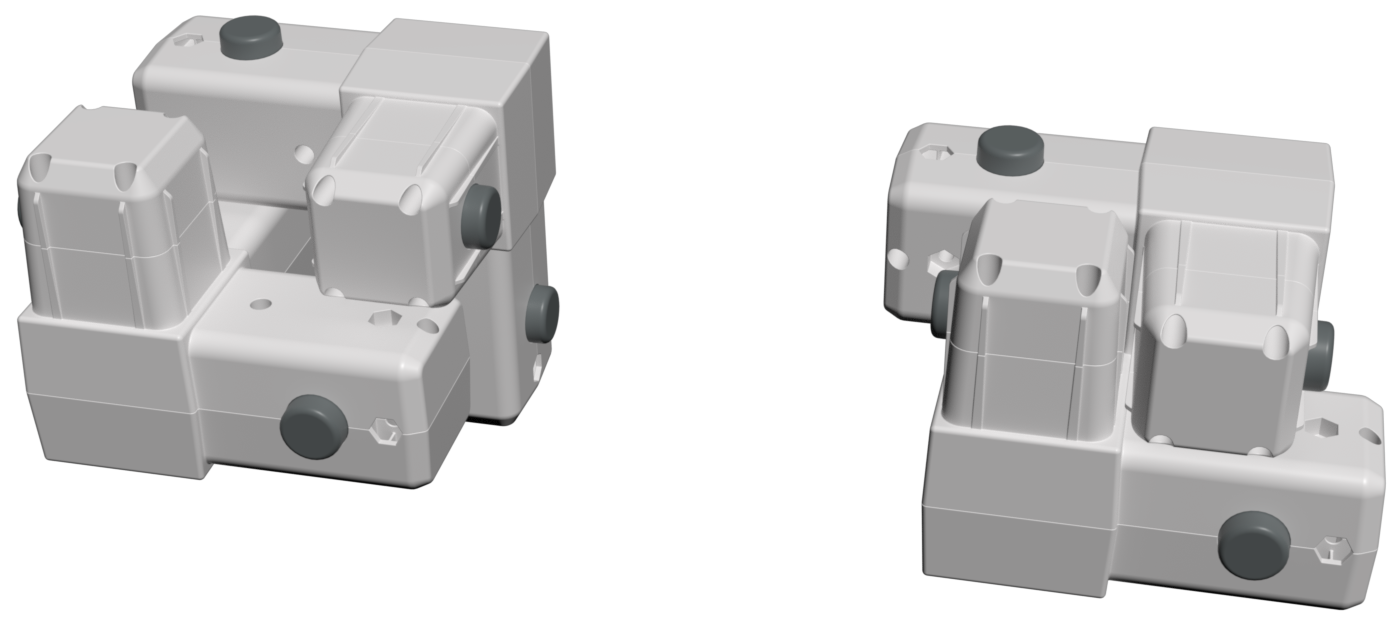

प्रतियोगिता रोबोट के लिए VEX V5 कोने कनेक्टरों को एक साथ जोड़ने का तरीका दिखाने वाला आरेख, लेबल किए गए भागों और कनेक्शन बिंदुओं के साथ संयोजन प्रक्रिया को दर्शाता है। VEX V5 प्रतियोगिता रोबोट के लिए विभिन्न कोने कनेक्टर युक्त एक स्पष्ट प्लास्टिक बैग, रोबोट संरचनाओं के निर्माण और संयोजन के लिए उपयोग किए जाने वाले घटकों को प्रदर्शित करता है।

3. कोने के कनेक्टर को पाउच 1 में रखें। उन्हें दाईं ओर दिखाए गए अभिविन्यास में रखें।

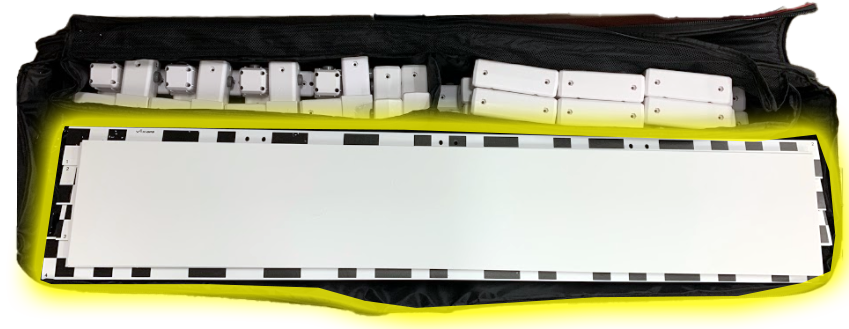

प्रतियोगिता रोबोटों के लिए छोटे पैनल दिखाती छवि, रोबोटिक्स प्रतियोगिताओं में V5 श्रेणी के रोबोटों के लिए डिजाइन विकल्पों और संशोधनों को दर्शाती है।

4. अंत में, शेष चार छोटे पैनलों को मुख्य भंडारण में एक्सट्रूज़न के शीर्ष पर रखें।

फ़ील्ड टाइल केस

आरेख में दर्शाया गया है कि V5 प्रतियोगिता रोबोट के लिए एक केस में टाइल्स को कैसे लोड किया जाए, तथा कुशल भंडारण और परिवहन के लिए टाइल्स की व्यवस्था और संगठन को दर्शाया गया है।

1. एक फील्ड टाइल केस में 18 वीआरसी एंटी-स्टेटिक फील्ड टाइल्स लोड करें।

प्रत्येक क्षेत्र में कुल 36 टाइलें हैं, तथा प्रत्येक मामले में 18 टाइलें हैं।

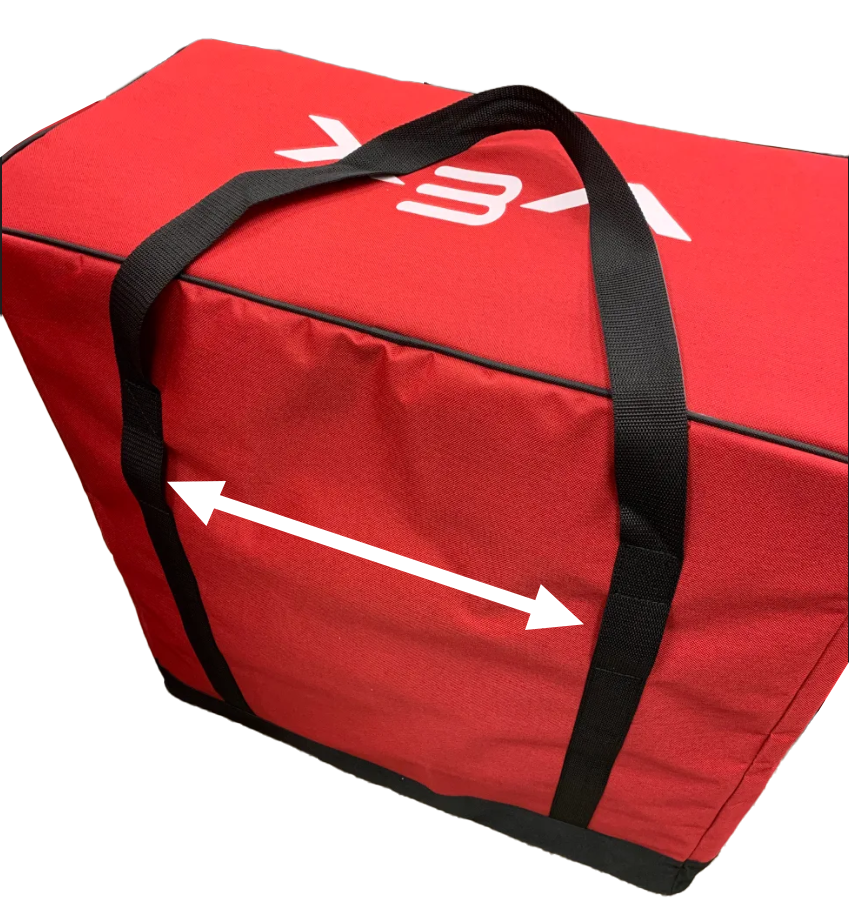

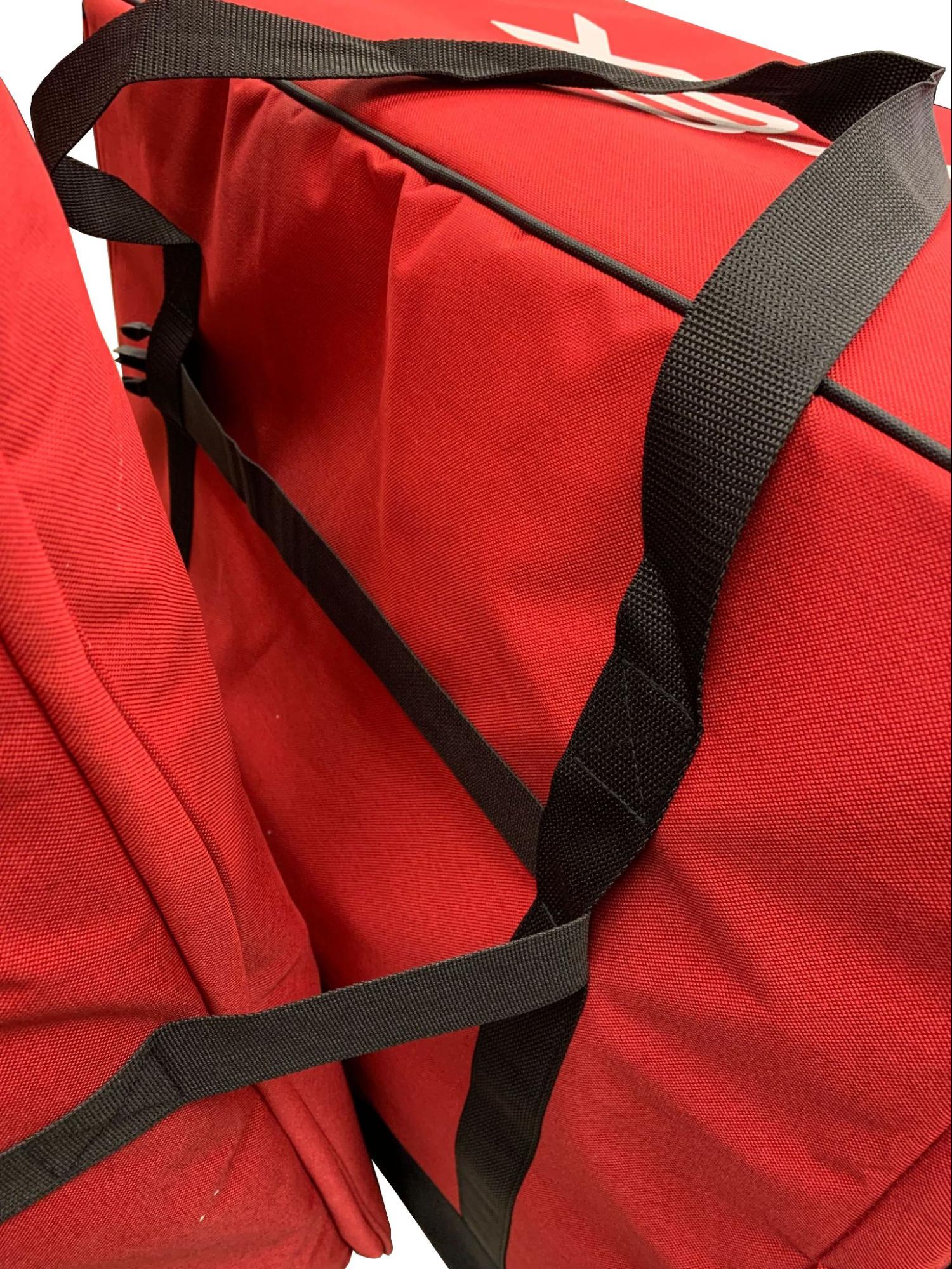

V5 प्रतियोगिता रोबोट के लिए लोडेड फील्ड टाइल केस, रोबोटिक्स प्रतियोगिताओं में प्रयुक्त टाइल्स की व्यवस्था और डिजाइन को प्रदर्शित करता है। वी5 प्रतियोगिता रोबोट बैग का एक संग्रह, जिसमें रोबोट घटकों और सहायक उपकरणों को व्यवस्थित करने और परिवहन के लिए विभिन्न डिजाइन और आकार प्रदर्शित किए गए हैं।

2. परिवहन में आसानी के लिए लोड किए गए फील्ड टाइल केस को फील्ड केस से जोड़ा जा सकता है।

फील्ड टाइल केस को फील्ड केस से जोड़ने के लिए, फील्ड केस के निचले पट्टे को फील्ड टाइल केस के पीछे स्थित लूप के माध्यम से डालें।
फील्ड टाइल केस के माध्यम से थ्रेड करने के बाद फील्ड केस के निचले पट्टे को सुरक्षित करने के लिए बकल करें।

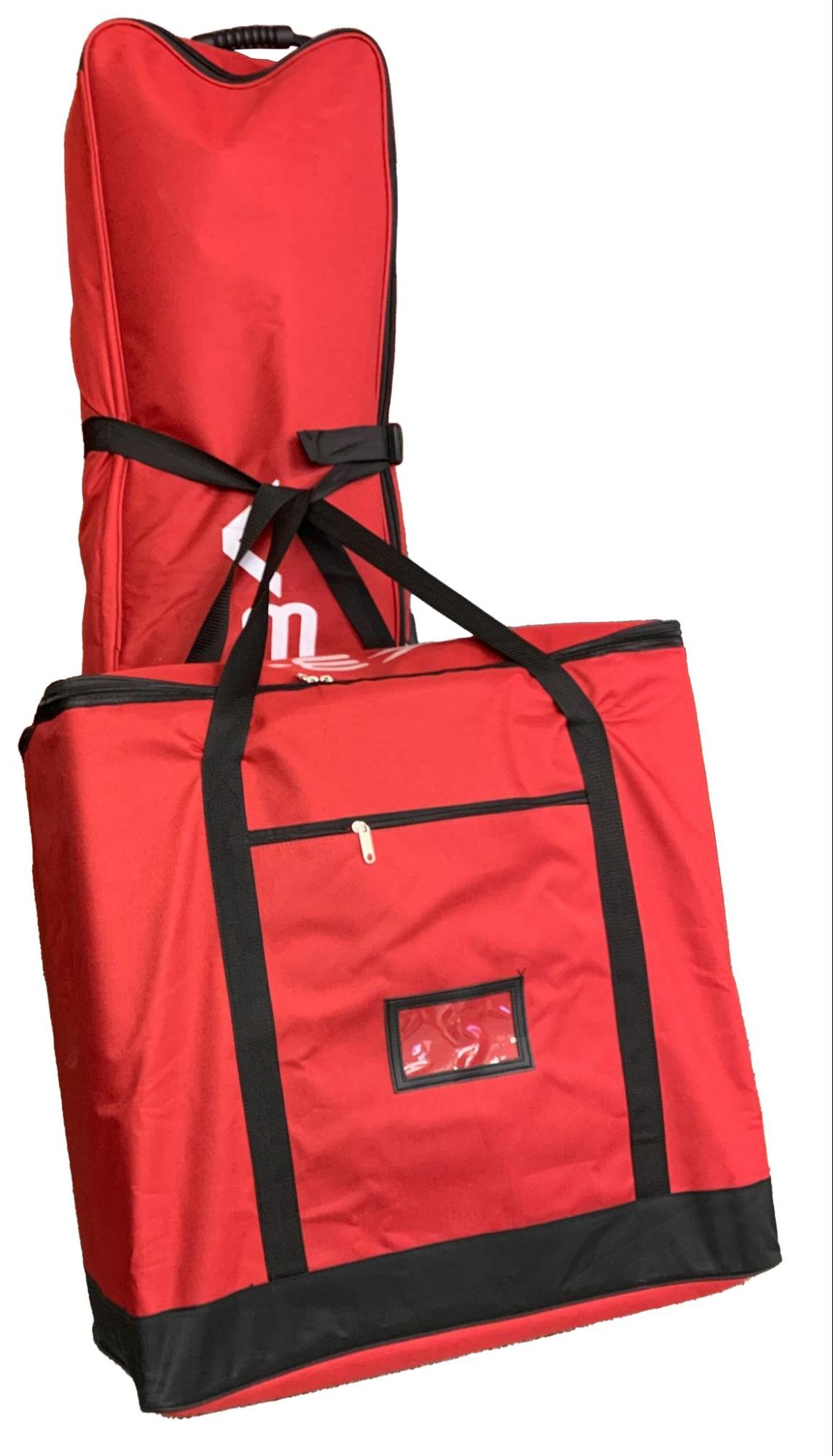

छवि में विभिन्न VEX V5 फील्ड और टाइल केस दिखाए गए हैं, जो प्रतिस्पर्धा रोबोटों के लिए डिज़ाइन किए गए हैं, जिनमें कई भंडारण डिब्बे और रोबोट घटकों को सुरक्षित रूप से परिवहन के लिए एक मजबूत डिज़ाइन है।

3. फील्ड केस के शीर्ष बकल को फील्ड टाइल केस के दोनों हैंडलों में पिरोएं ताकि दोनों हैंडलों को और अधिक सुरक्षित किया जा सके।
