VEXcode EXP में 3-वायर डिवाइस कॉन्फ़िगर करना – वेक्स लाइब्रेरी

VEXcode EXP के साथ प्रोग्रामिंग शुरू करते समय, सेंसर और 3-वायर डिवाइस ब्लॉक तब तक टूलबॉक्स में दिखाई नहीं देंगे जब तक कि उन्हें कॉन्फ़िगर नहीं किया जाता है।

तीन-तार वाला उपकरण जोड़ना

कोड व्यूअर और प्रिंट कंसोल आइकन के बीच में हाइलाइट किए गए डिवाइस आइकन के साथ VEXcode EXP टूलबार।

किसी डिवाइस को कॉन्फ़िगर करने के लिए, डिवाइस विंडो खोलने के लिए डिवाइस बटन का चयन करें।

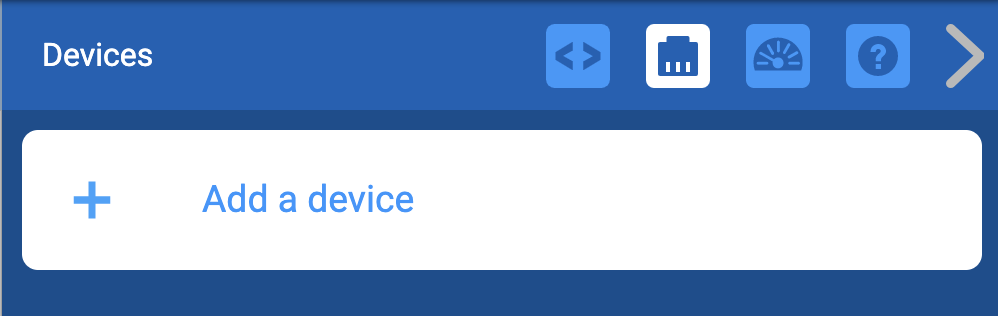

VEXcode EXP डिवाइस मेनू में 'डिवाइस जोड़ें' बटन दिखाया गया है।

“डिवाइस जोड़ें” चुनें.

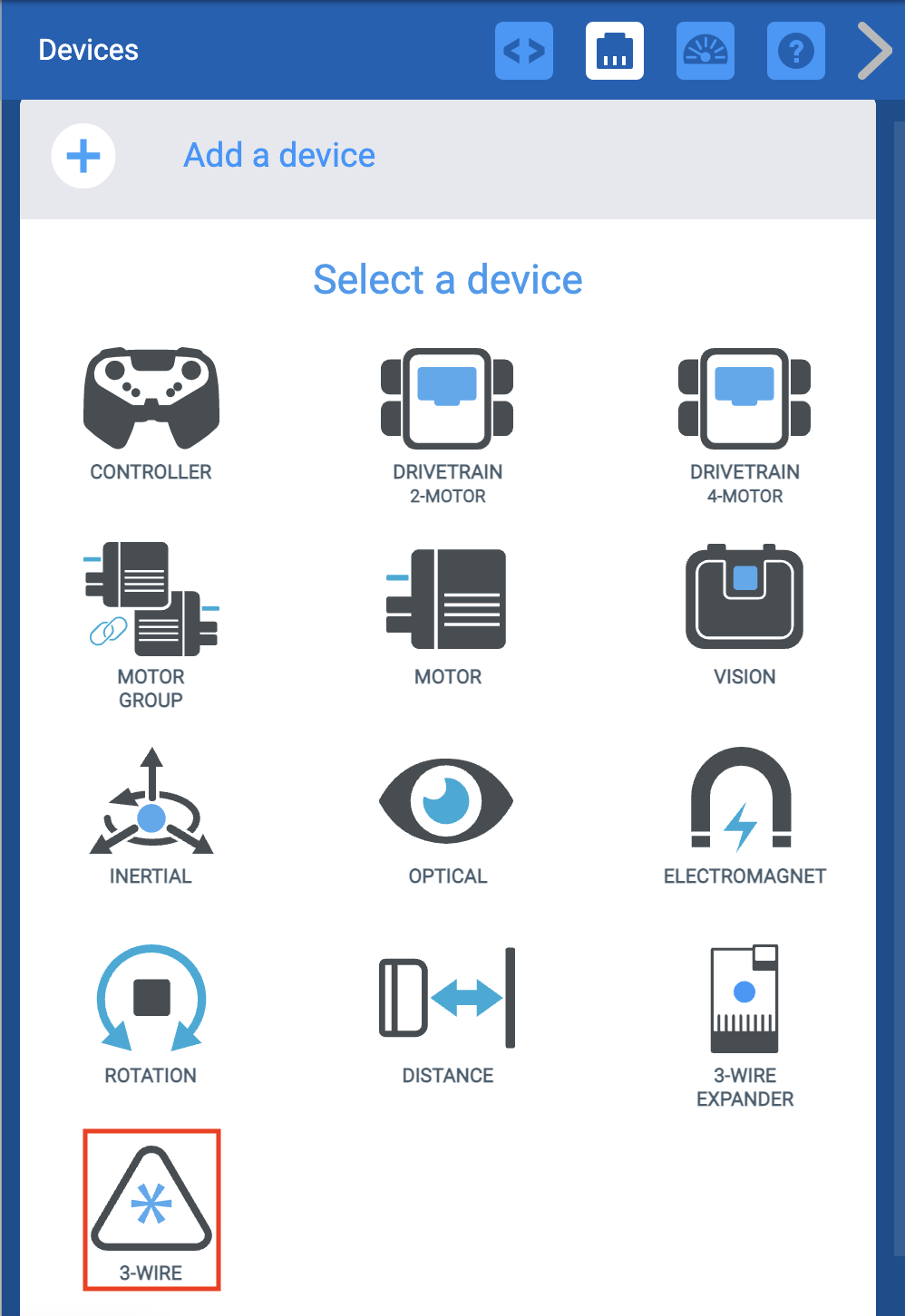

VEXcode EXP डिवाइस मेनू में 'डिवाइस जोड़ें' बटन का चयन करने के बाद। 3 वायर विकल्प को हाइलाइट किया गया है।

3-तार डिवाइस का चयन करें.

3 वायर डिवाइस विकल्प का चयन करने के बाद VEXcode EXP डिवाइस मेनू दिखाई देगा। यहां 3-वायर डिवाइसों का एक मेनू दिखाया गया है, और लिमिट स्विच विकल्प को हाइलाइट किया गया है।

उस 3-तार डिवाइस का चयन करें जिसका आप उपयोग कर रहे हैं। यह उदाहरण एक लिमिट स्विच दर्शाता है।

नोट: 3-तार डिवाइस में लिमिट स्विच, बम्पर स्विच, एनकोडर, रेंज फाइंडर, लाइन ट्रैकर, लाइट, पोटेंशियोमीटर, एलईडी, गायरो, मोटर-393, सर्वो, एक्सेलेरोमीटर-2G, एक्सेलेरोमीटर-6G, डिजिटल इन और डिजिटल आउट शामिल हैं। सभी डिवाइस मोटर-393 के लिए एक अतिरिक्त चरण के साथ समान कॉन्फ़िगरेशन प्रक्रिया का पालन करते हैं।

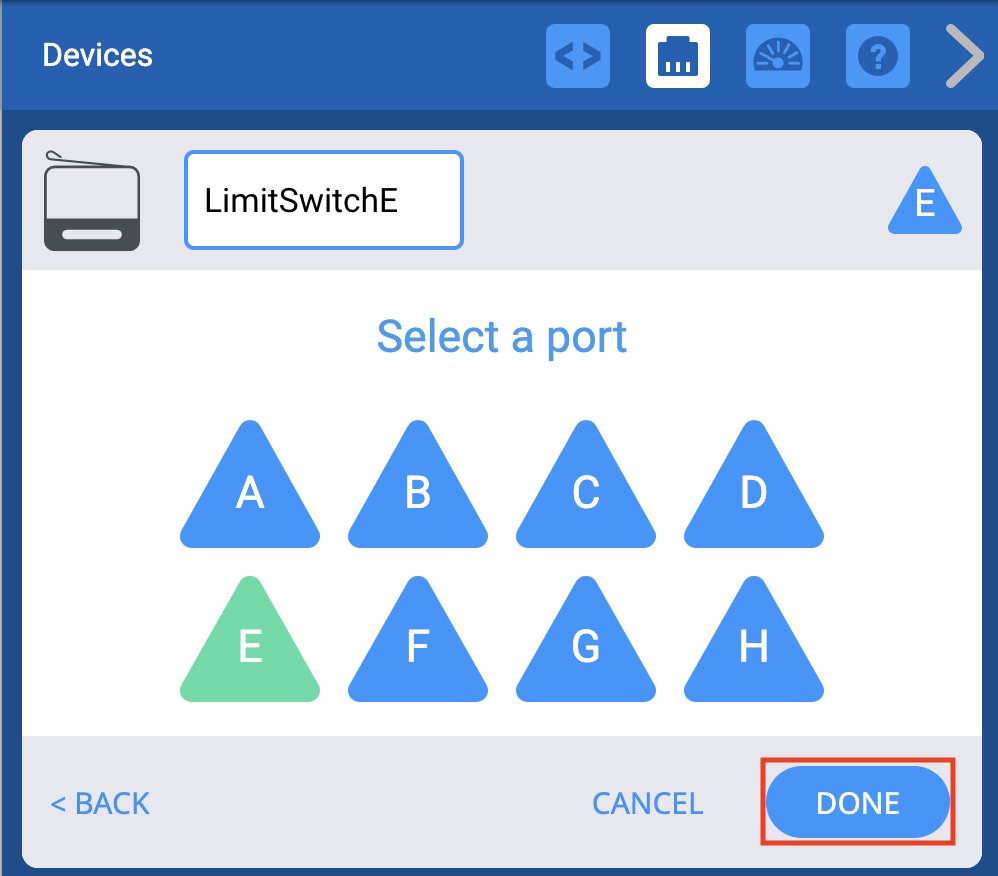

नए डिवाइस के पोर्ट को E पर सेट करने के बाद VEXcode EXP डिवाइस मेनू में, नीचे, Done बटन हाइलाइट हो जाता है।

VEX EXP ब्रेन पर डिवाइस को किस पोर्ट से जोड़ा जाए, इसका चयन करें। अन्य डिवाइसों के लिए पहले से कॉन्फ़िगर किए गए पोर्ट अनुपलब्ध होंगे. एक बार पोर्ट का चयन हो जाने पर, डिवाइस को कॉन्फ़िगरेशन में सबमिट करने के लिए “संपन्न” का चयन करें या डिवाइस मेनू पर वापस लौटने के लिए “रद्द करें” का चयन करें।

नोट:"रद्द करें" का चयन करने से आपके द्वारा डिवाइस में किए गए सभी परिवर्तन पूर्ववत हो जाएंगे और वे कॉन्फ़िगरेशन का हिस्सा नहीं होंगे।

3-तार डिवाइस का पोर्ट बदलना

VEXcode EXP डिवाइस मेनू में पहले से जोड़ा गया लिमिट स्विच दिखाया गया है।

आप डिवाइस विंडो में 3-वायर डिवाइस का चयन करके 3-वायर डिवाइस के लिए पोर्ट नंबर बदल सकते हैं।

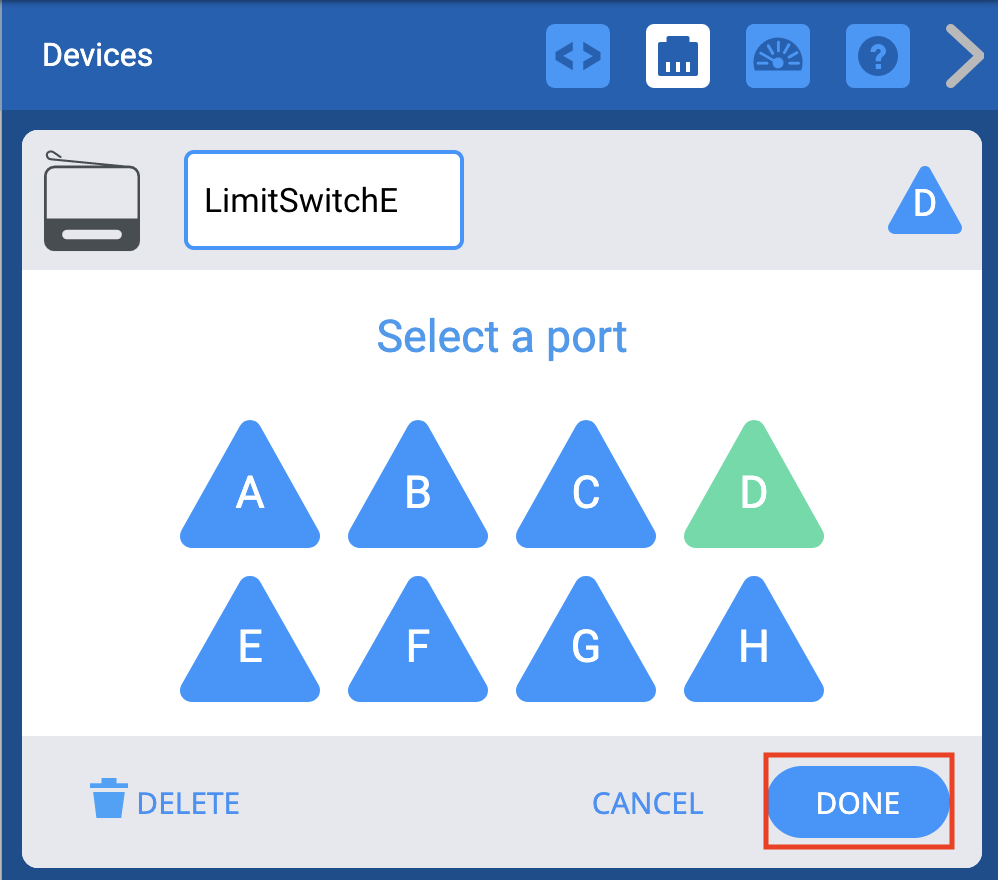

डिवाइस का पोर्ट D में बदलने के बाद VEXcode EXP डिवाइस मेनू में D पोर्ट विकल्प हरे रंग में दिखाई देगा। नीचे, 'Done' बटन हाइलाइट किया गया है।

पोर्ट चयन स्क्रीन पर एक अलग पोर्ट का चयन करें और पोर्ट नंबर हरा हो जाएगा। फिर परिवर्तन सबमिट करने के लिए "संपन्न" का चयन करें।

3-तार डिवाइस का नाम बदलना

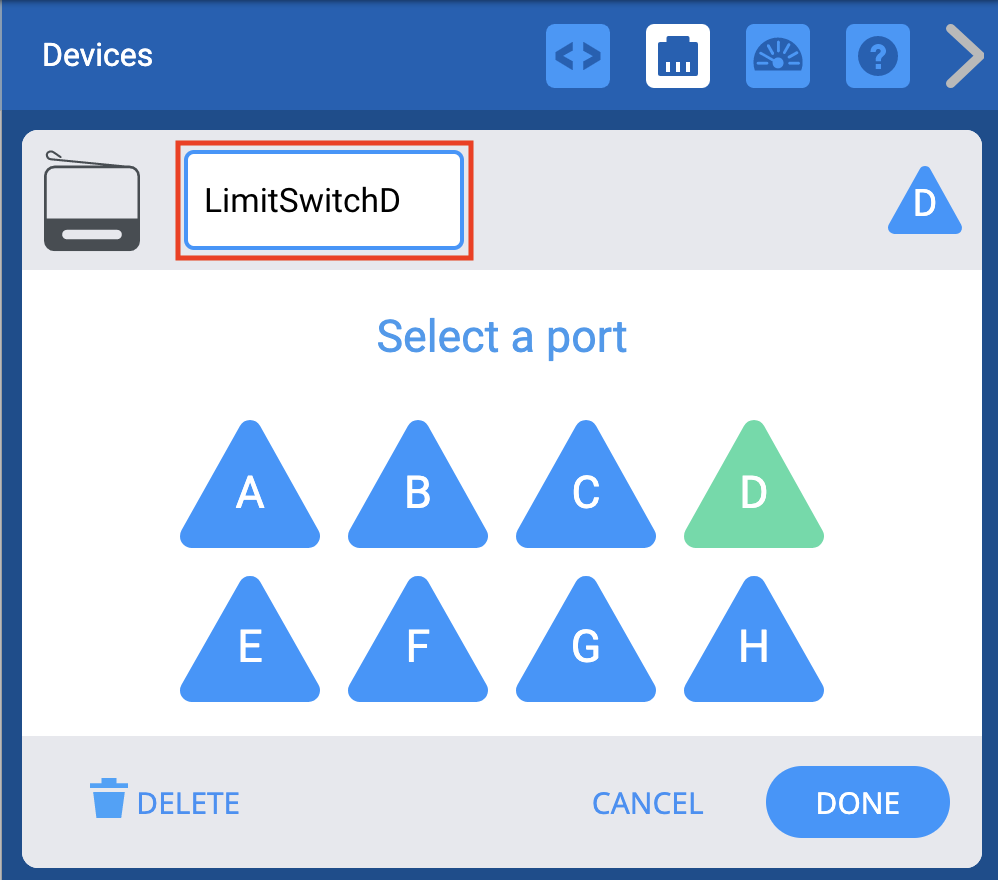

VEXcode EXP डिवाइसेस विंडो में लिमिट स्विच विकल्प दिखाए गए हैं। ऊपर, डिवाइस का नाम हाइलाइट किया गया है ताकि यह पता चल सके कि इसे रीनेम किया जा सकता है।

आप पोर्ट चयन स्क्रीन के शीर्ष पर स्थित टेक्स्ट बॉक्स में नाम बदलकर 3-वायर डिवाइस का नाम भी बदल सकते हैं। यदि आप कोई अमान्य नाम चुनते हैं, तो टेक्स्ट बॉक्स लाल रंग से हाइलाइट हो जाएगा। फिर कॉन्फ़िगरेशन में डिवाइस परिवर्तन सबमिट करने के लिए "संपन्न" का चयन करें।

VEXcode EXP जब लिमिट ब्लॉक को लिमिट स्विच ड्रॉपडाउन मेनू खुला होने के साथ दिखाया जाता है। लिमिट स्विच का नया डिवाइस नाम ड्रॉपडाउन मेनू में दिखाया गया है।

यदि आप अपने प्रोजेक्ट में पहले से उपयोग किए जा रहे 3-वायर डिवाइस का नाम बदलते हैं, तो आपको ड्रॉप डाउन का उपयोग करके ब्लॉक में डिवाइस का नाम नए नाम से अपडेट करना होगा।

3-तार डिवाइस हटाना

VEXcode EXP डिवाइसेस विंडो में लिमिट स्विच विकल्प दिखाए गए हैं। नीचे, डिलीट बटन को हाइलाइट किया गया है।

3-वायर डिवाइस को पोर्ट चयन स्क्रीन के नीचे "हटाएँ" विकल्प का चयन करके भी हटाया जा सकता है।

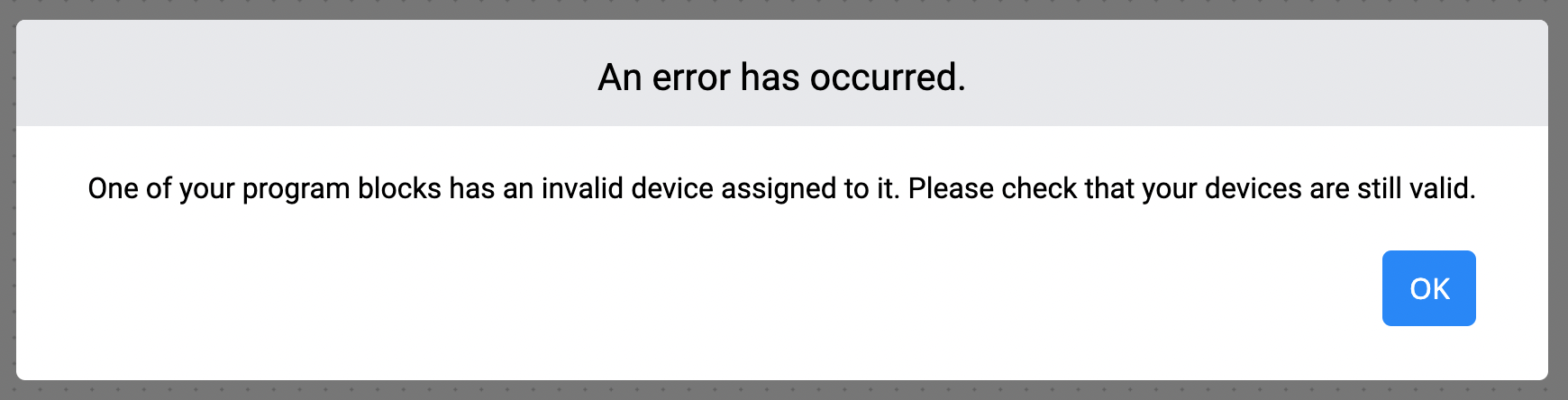

VEXcode EXP त्रुटि हुई प्रॉम्प्ट जिसमें लिखा है कि एक त्रुटि हुई है। आपके प्रोग्राम ब्लॉक में से एक को अमान्य डिवाइस असाइन किया गया है। कृपया जांच लें कि आपके डिवाइस अभी भी वैध हैं। नीचे एक ओके बटन है।

नोट: यदि आप किसी 3-वायर डिवाइस को हटाते हैं जो पहले से ही आपके प्रोजेक्ट में उपयोग किया जा रहा है, तो जब तक आप उसे डाउनलोड करने का प्रयास नहीं करते, तब तक आपका प्रोजेक्ट एक त्रुटि उत्पन्न करेगा, जब तक कि आप हटाए गए डिवाइस का उपयोग करने वाले ब्लॉक को भी नहीं हटा देते।
