VEX IQ (प्रथम पीढ़ी) का उपयोग कर रहे हैं? यह लेख देखें.

ध्यान दें कि VEX IQ (दूसरी पीढ़ी) नियंत्रक पर दो अलग-अलग संकेतक लाइट हैं।

सत्ता का नेतृत्व किया

प्रथम सूचक प्रकाश को पावर एल.ई.डी. कहा जाता है।

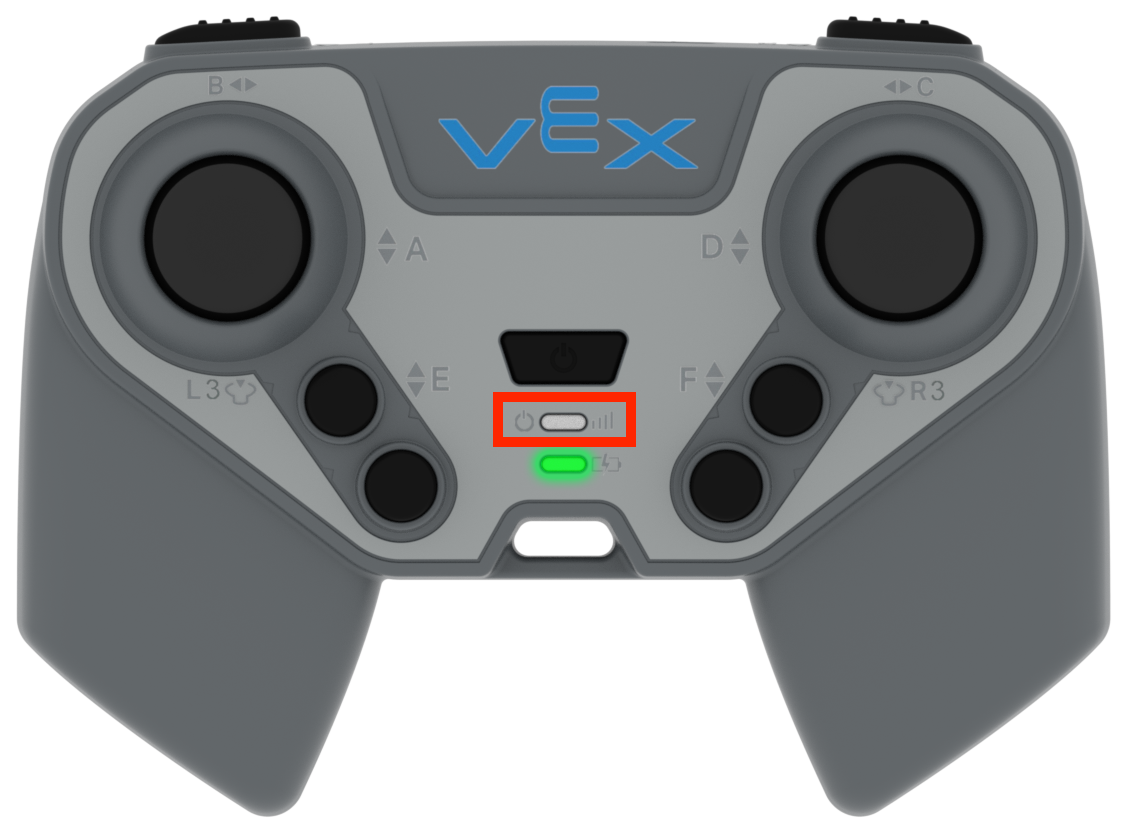

IQ (द्वितीय पीढ़ी) नियंत्रक, जिसके पावर LED पर प्रकाश डाला गया है।

VEX IQ नियंत्रक बैटरी और VEX IQ रेडियो लिंक की स्थिति को इंगित करने के लिए पावर एलईडी के तीन संभावित रंग हैं:

	नियंत्रक स्थिति	नियंत्रक बैटरी स्थिति
ठोस हरा	नियंत्रक चालू - मस्तिष्क के साथ युग्मित नहीं	नियंत्रक बैटरी स्तर पर्याप्त
चमकता हरा	नियंत्रक चालू - मस्तिष्क के साथ युग्मित	नियंत्रक बैटरी स्तर पर्याप्त
ठोस पीला	सक्रिय रूप से जोड़ी बनाना
ठोस लाल	नियंत्रक चालू	नियंत्रक बैटरी का स्तर कम
चमकता लाल	नियंत्रक चालू - मस्तिष्क के साथ युग्मित	नियंत्रक बैटरी का स्तर कम
तेज़ लाल झपकना	आपके कंट्रोलर पर फ़र्मवेयर लोड होने में विफल हो रहा है. इस लेख को देखें.	लागू नहीं

दूसरे को चार्ज एलईडी कहा जाता है। यह एलईडी केवल तभी प्रकाशित होगी जब नियंत्रक को चार्जर में प्लग किया जाएगा।

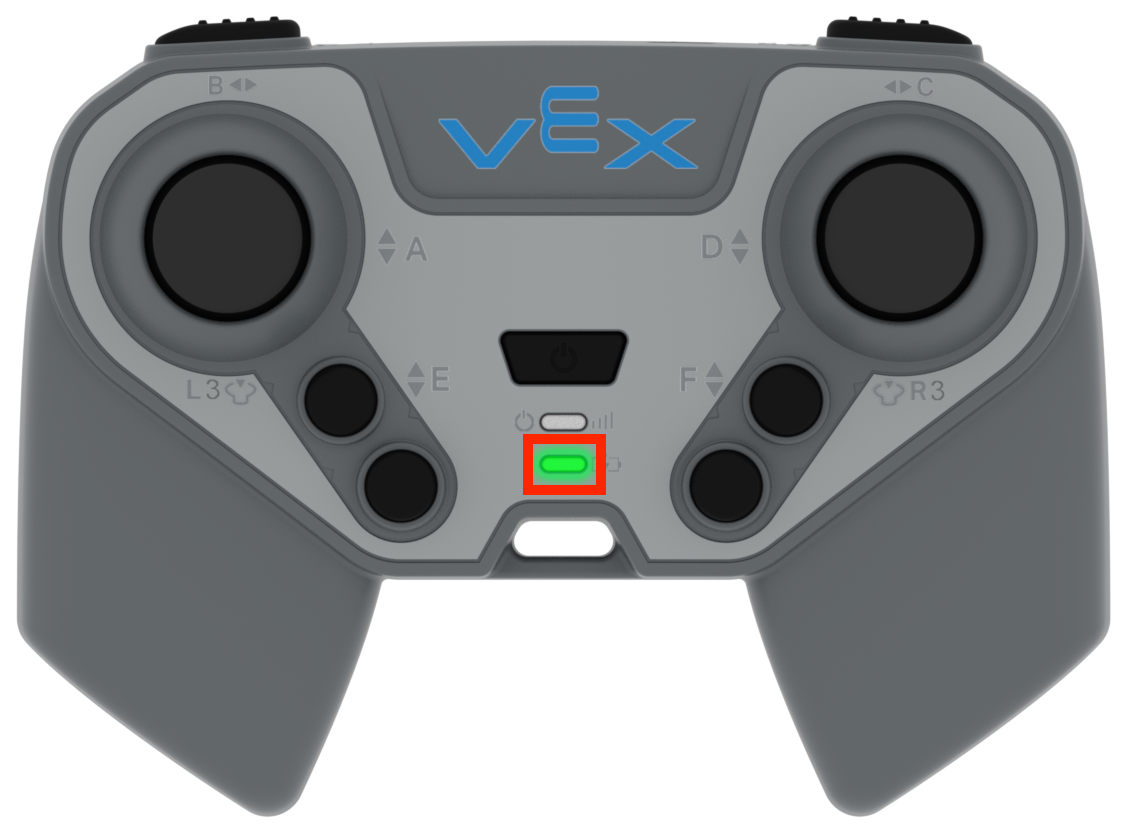

आईक्यू (द्वितीय पीढ़ी) नियंत्रक, जिसका चार्ज एलईडी हाइलाइट किया गया है।

चार्ज एलईडी के लिए तीन संभावित रंग हैं: हरा, लाल और ग्रे।

चार्ज एलईडी रंग		स्थिति
	ठोस हरा	नियंत्रक बैटरी पूरी तरह से चार्ज है
	ठोस लाल	नियंत्रक बैटरी चार्ज प्रगति पर है
	चमकता लाल	नियंत्रक बैटरी खराबी
	बंद	चार्ज नही हो रहा हैं
