आप कनेक्टेड मोटर या सेंसर के डेटा को देखने के लिए VEX IQ (द्वितीय पीढ़ी) ब्रेन पर सेंसर डैशबोर्ड का उपयोग कर सकते हैं।
डिवाइस मेनू विकल्प को हाइलाइट करने के लिए बाएं और दाएं बटन का उपयोग करें, फिर डिवाइस का चयन करने के लिए चेक बटन दबाएं।
डिवाइस मेनू में, आपको अपने रोबोट पर कनेक्टेड डिवाइस दिखाई देंगे।
अपने इच्छित सेंसर को हाइलाइट करने के लिए बाएं और दाएं बटन का उपयोग करें, फिर उसे चुनने के लिए चेक बटन दबाएं।
यदि सेंसर द्वारा एक से अधिक डेटा प्रकार की रिपोर्ट की गई है, तो आप सेंसर डेटा विकल्पों के माध्यम से स्क्रॉल करने के लिए चेक बटन का उपयोग कर सकते हैं।

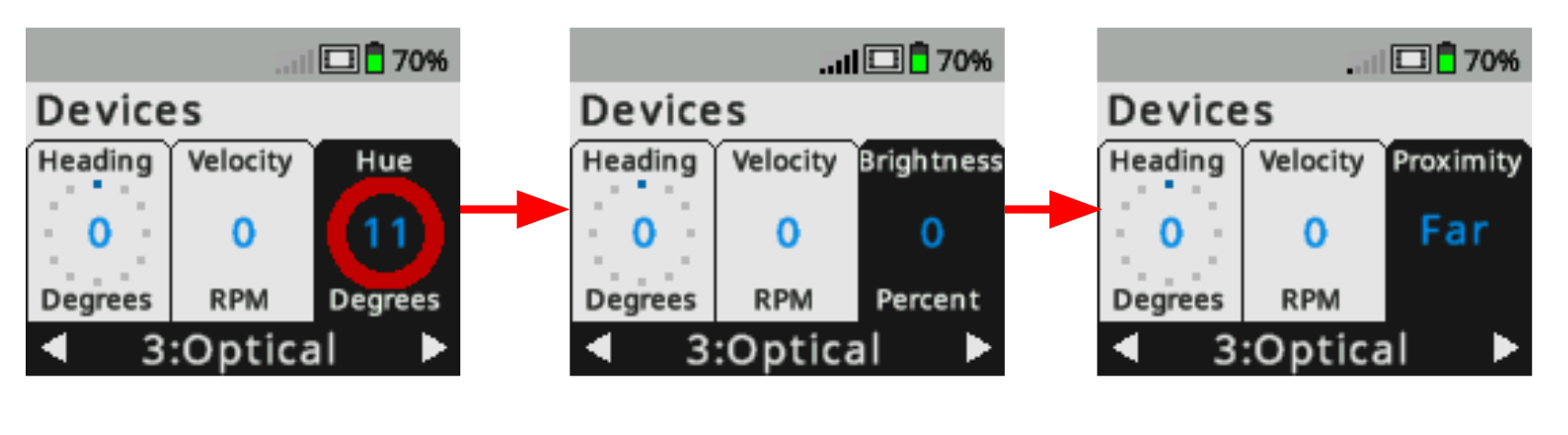

इस उदाहरण छवि में, ऑप्टिकल सेंसर रंग मान, चमक या निकटता दिखा सकता है।
जब तक आपको अपने चयनित सेंसर के लिए वांछित डैशबोर्ड दृश्य न दिखाई दे, तब तक चेक बटन दबाते रहें।
यह उदाहरण छवि ऑप्टिकल सेंसर के लिए सेंसर डैशबोर्ड दिखाती है। डैशबोर्ड उस पोर्ट को दिखाता है जिससे ऑप्टिकल सेंसर जुड़ा हुआ है, साथ ही रंग, एलईडी, चमक और निकटता डेटा भी दिखाता है।
