VEX IQ (प्रथम पीढ़ी) का उपयोग कर रहे हैं? यह लेख देखें.
VEXcode IQ (द्वितीय पीढ़ी) के साथ प्रोग्रामिंग शुरू करते समय, ड्राइवट्रेन श्रेणी से ब्लॉक टूलबॉक्स में तब तक दिखाई नहीं देंगे, जब तक कि ड्राइवट्रेन कॉन्फ़िगर नहीं किया गया हो।
आप प्रति प्रोजेक्ट केवल एक ड्राइवट्रेन कॉन्फ़िगर कर सकते हैं।
ड्राइवट्रेन जोड़ना
ड्राइवट्रेन को कॉन्फ़िगर करने के लिए, डिवाइस विंडो खोलने के लिए डिवाइस आइकन का चयन करें।

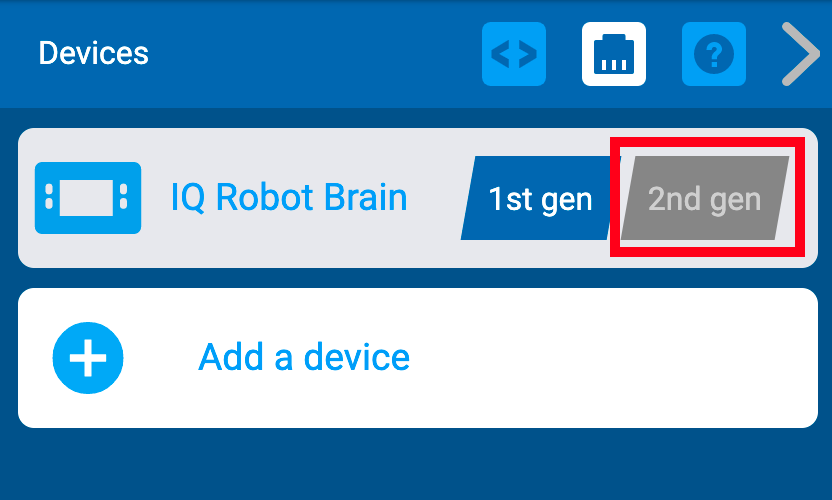

उस पीढ़ी का चयन करें जिसके साथ आप काम कर रहे हैं।
“डिवाइस जोड़ें” चुनें.

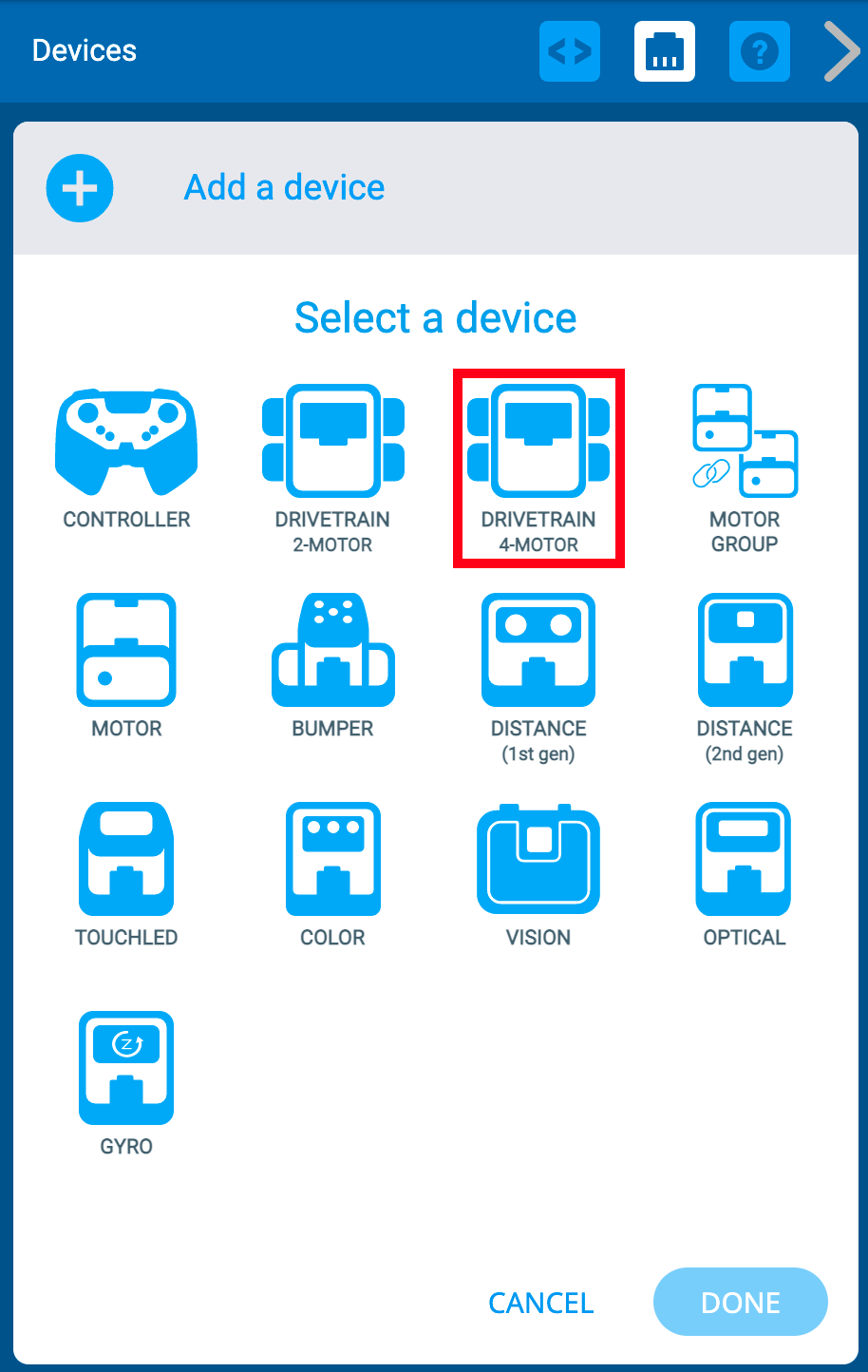

'ड्राइवट्रेन 4-मोटर' का चयन करें।
नोट: 2-मोटर ड्राइवट्रेन को कॉन्फ़िगर करने के लिए, यह आलेख देखें.
VEX IQ ब्रेन पर बाएं मोटर्स और दाएं मोटर्स को किस पोर्ट से जोड़ा जाए, इसका चयन करें। अन्य डिवाइसों के लिए पहले से कॉन्फ़िगर किए गए पोर्ट अनुपलब्ध होंगे.

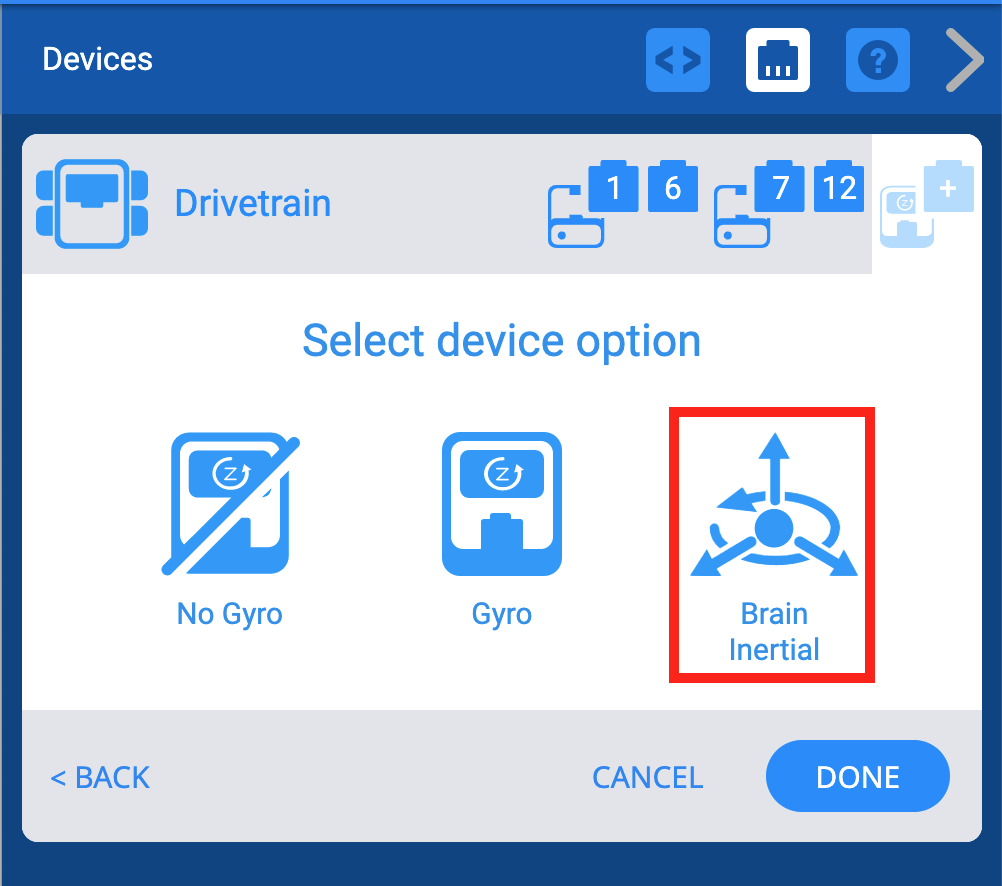

IQ (द्वितीय पीढ़ी) ब्रेन में एक अंतर्निर्मित जायरो होता है जिसे "ब्रेन इनर्शियल" कहा जाता है, ताकि इसे बाह्य जायरो से अलग किया जा सके, जिसे IQ (प्रथम पीढ़ी) ब्रेन के लिए कॉन्फ़िगर करते समय जोड़ा जाता है। इस जायरो को कॉन्फ़िगर करने के लिए, 'ब्रेन इनर्शियल' का चयन करें।
नोट: (द्वितीय पीढ़ी) ब्रेन में निर्मित 'ब्रेन इनर्शियल' जायरो दक्षिणावर्त घूमता है - जबकि (प्रथम पीढ़ी) जायरो वामावर्त घूमता है।
आप देखेंगे कि ब्रेन इनर्शियल आइकन डिवाइस विंडो के ऊपरी दाएं कोने में दिखाई देता है। एक बार ड्राइवट्रेन कॉन्फ़िगर हो जाने के बाद, डिवाइस को कॉन्फ़िगरेशन में सबमिट करने के लिए "संपन्न" चुनें या डिवाइस मेनू पर वापस लौटने के लिए "रद्द करें" चुनें।
नोट: "रद्द करें" का चयन करने से आपके द्वारा डिवाइस में किए गए सभी परिवर्तन पूर्ववत हो जाएंगे और वे कॉन्फ़िगरेशन का हिस्सा नहीं होंगे।
ड्राइवट्रेन के पोर्ट नंबर बदलना

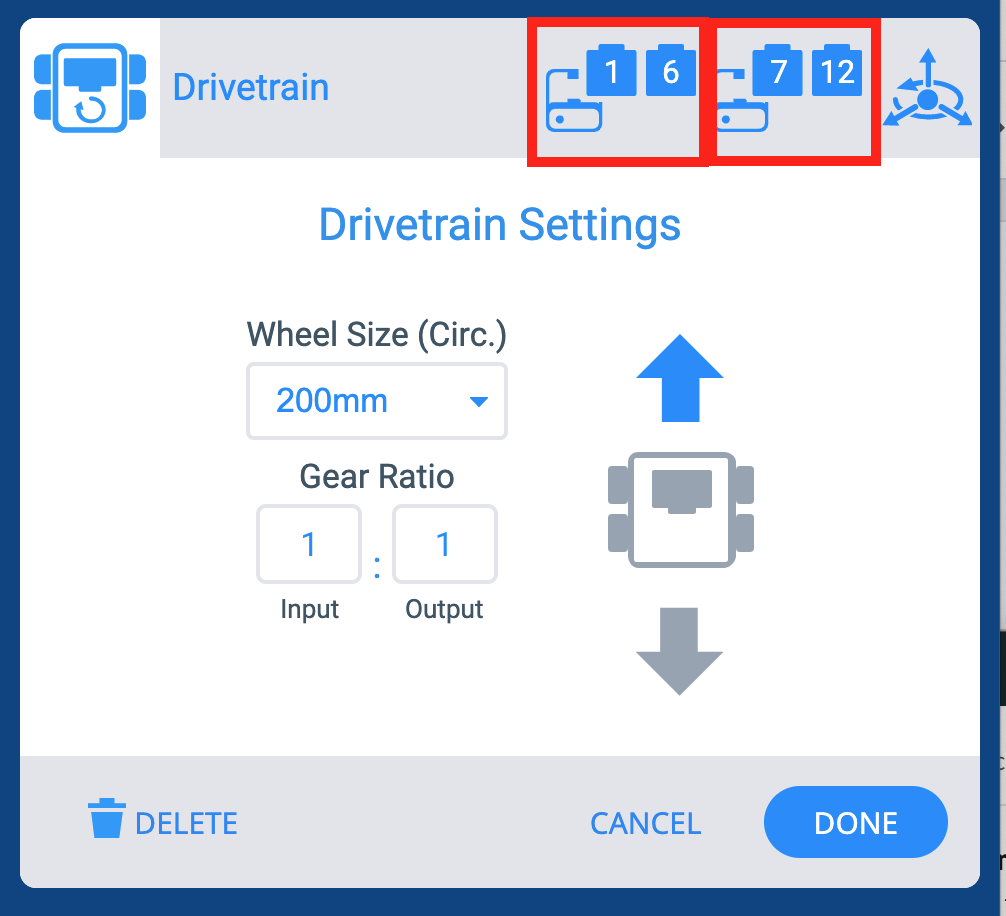

आप विकल्प स्क्रीन के ऊपरी दाएं कोने में प्लग आइकन का चयन करके ड्राइवट्रेन में बाएं मोटर्स और दाएं मोटर्स के लिए पोर्ट नंबर बदल सकते हैं।

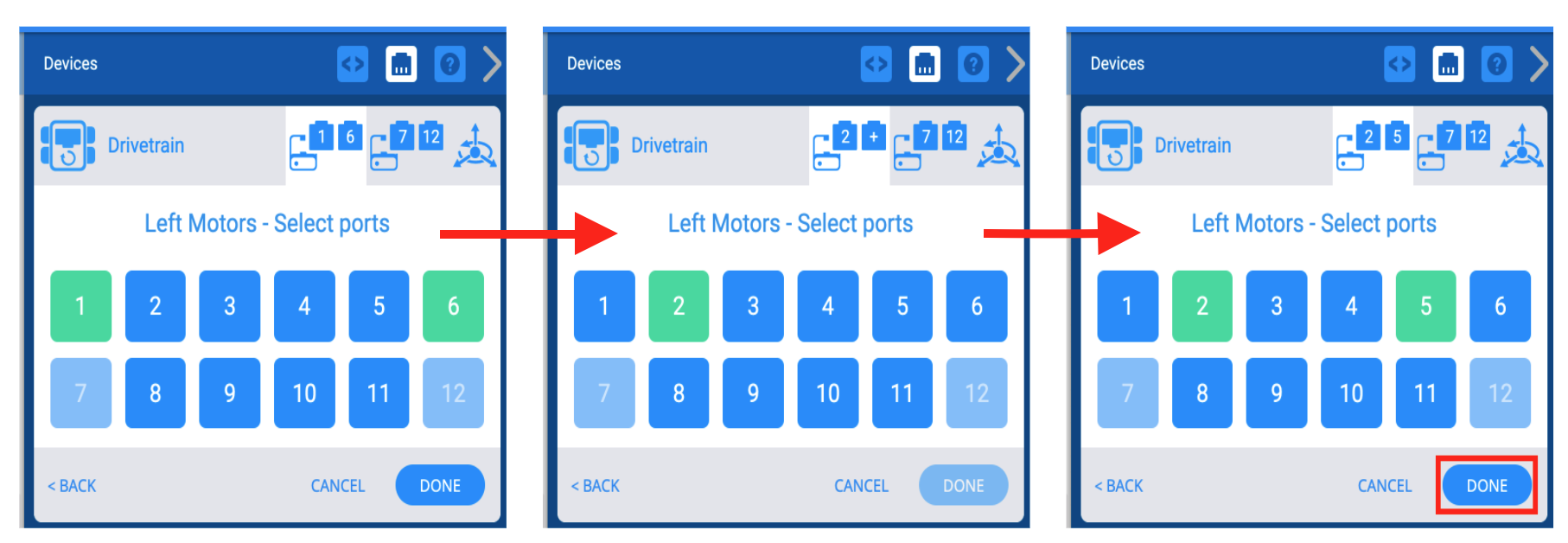

पोर्ट चयन स्क्रीन पर एक अलग पोर्ट का चयन करें और पोर्ट नंबर हरा हो जाएगा।
फिर, परिवर्तन सबमिट करने के लिए संपन्न का चयन करें.
ड्राइवट्रेन के पहिये का आकार बदलना

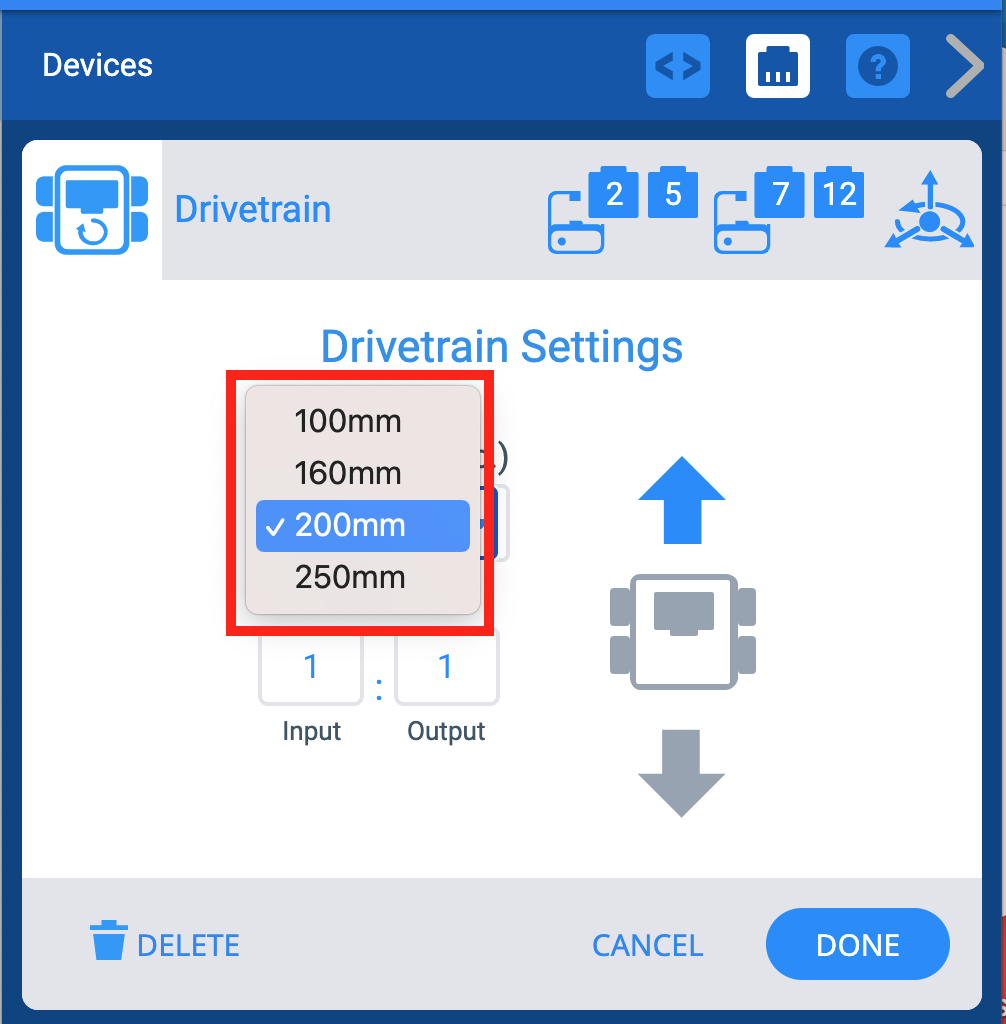

आप "व्हील साइज़" के अंतर्गत ड्रॉप डाउन मेनू का चयन करके ड्राइवट्रेन के लिए व्हील साइज़ बदल सकते हैं।
ड्राइवट्रेन का गियर अनुपात बदलना

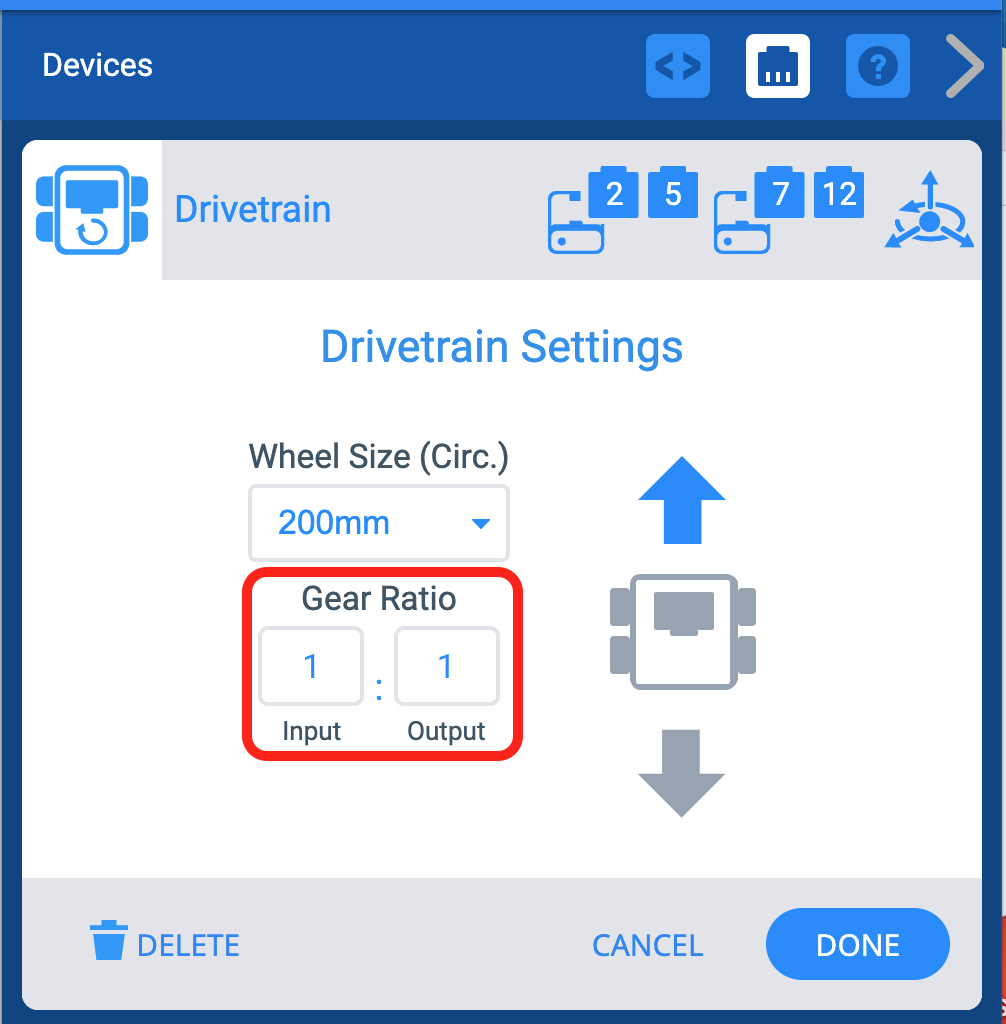

आप "इनपुट" और "आउटपुट" बॉक्स में मान दर्ज करके ड्राइवट्रेन के लिए गियर अनुपात बदल सकते हैं।
ड्राइवट्रेन को उलटना
विकल्प स्क्रीन ड्राइवट्रेन की दिशा को उलटने की भी अनुमति देती है।
ड्राइवट्रेन हटाना

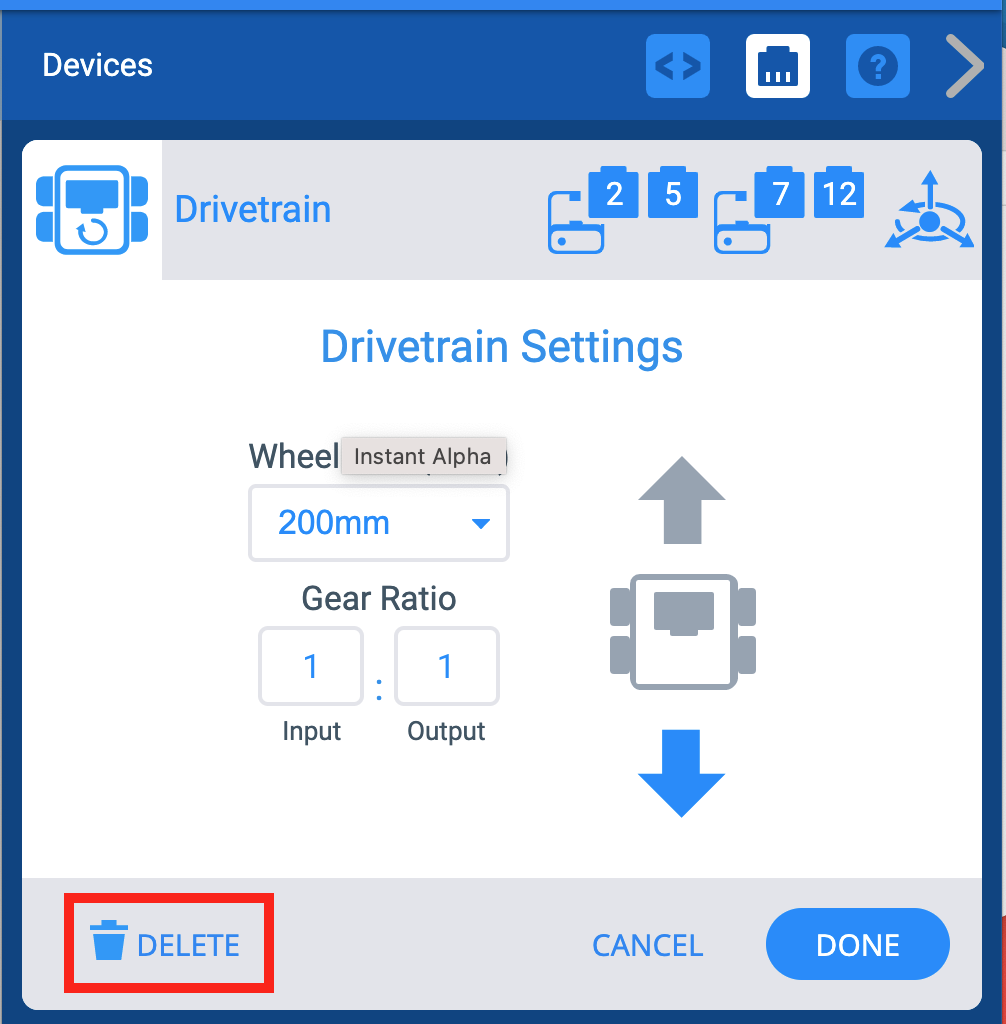

ड्राइवट्रेन को स्क्रीन के नीचे दिए गए “डिलीट” विकल्प का चयन करके भी हटाया जा सकता है।
