VEX वायवीय प्रणाली के साथ काम करते समय एक महत्वपूर्ण चिंता वायु रिसाव है। सिस्टम में किसी भी प्रकार का वायु रिसाव समग्र दबाव को कम कर देगा तथा वायवीय सिस्टम के संचालन के लिए चक्रों (विस्तार/वापस) की मात्रा को कम कर देगा।
जलाशय फिटिंग में रिसाव को रोकना
एयर रिजर्वायर फिटिंग में श्रेडर टायर पंप वाल्व और रिजर्वायर फिटिंग शामिल हैं

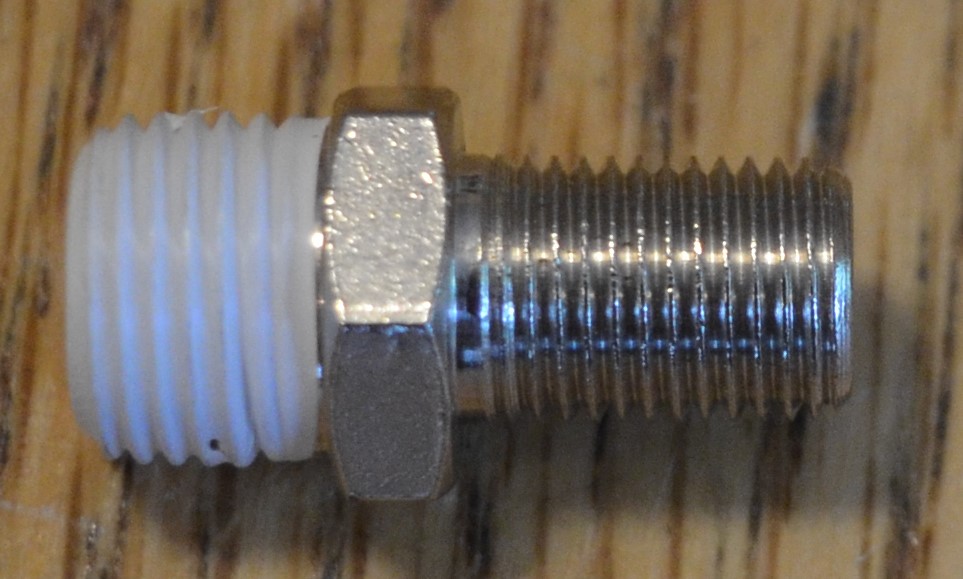

जलाशय फिटिंग के धागे पहले से ही रिसाव-मुक्त सील बनाने के लिए टेफ्लॉन के साथ आते हैं।
टेफ्लॉन टेप की एक परत को एयर रिजर्वायर के पोर्ट में पेंच लगाने से पहले श्रेडर टायर फिटिंग के धागों के चारों ओर लपेटा जा सकता है। इससे वायुरोधी सील बनाने में मदद मिलेगी।

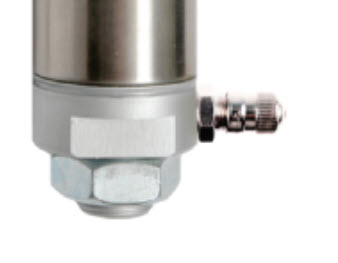

श्रेडर टायर पंप फिटिंग और रिजर्वायर फिटिंग को 7/16" रिंच का उपयोग करके एयर रिजर्वायर के सिरों पर स्थित पोर्ट में मजबूती से पेंच किया जा सकता है।
सिलेंडर और वाल्व फिटिंग में रिसाव को रोकना

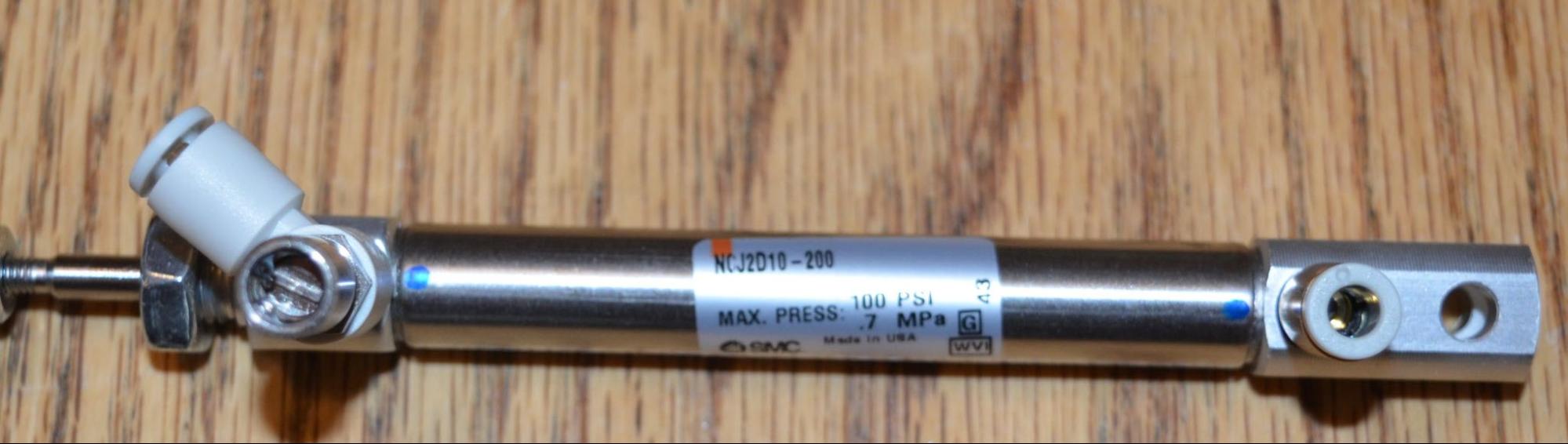

वायवीय सिलेंडरों के लिए फिटिंग में सिलेंडर फिटिंग और फ्लो मीटर शामिल हैं।

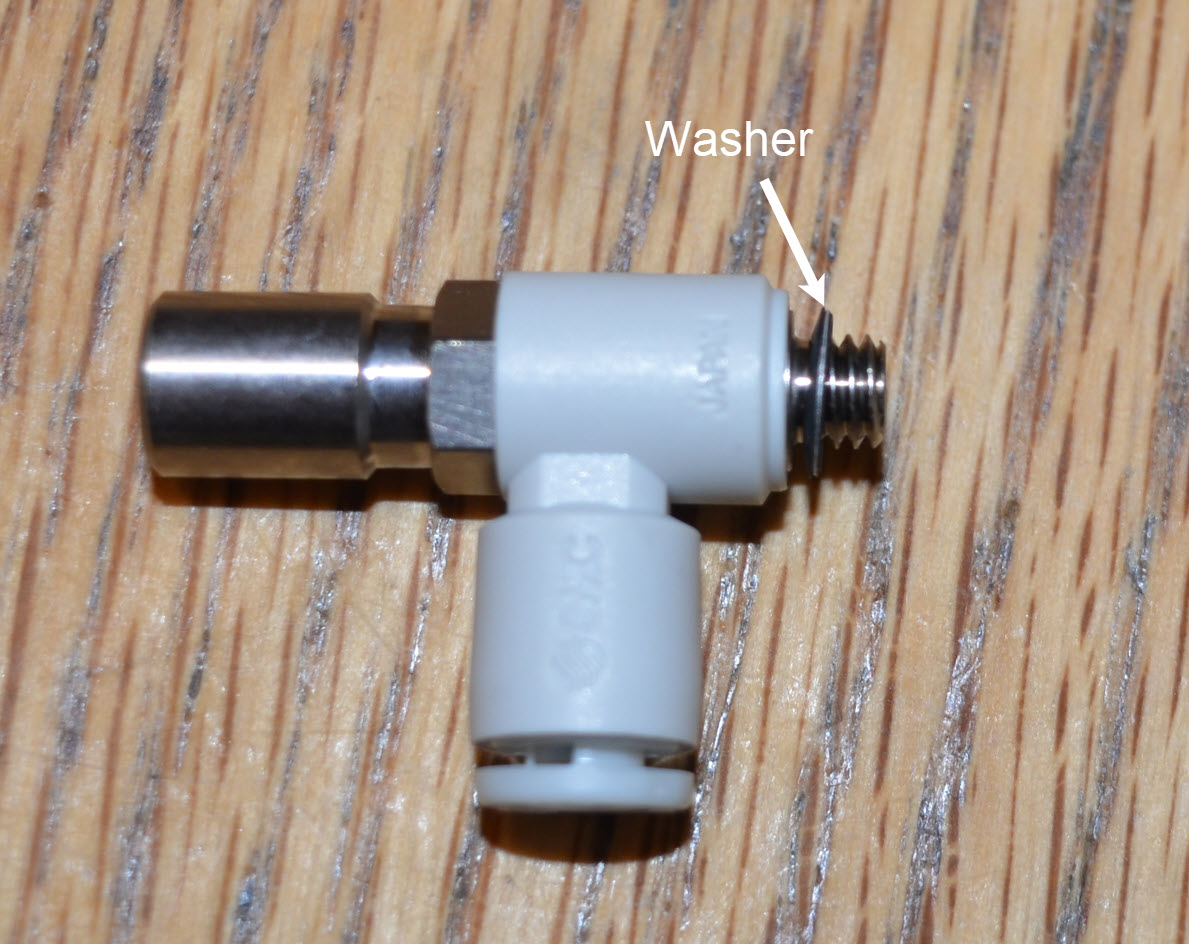

इन फिटिंग्स में एक वॉशर होता है जो वायुरोधी सील बनाने में मदद करता है।
एक छोटे प्लायर का उपयोग करते हुए, फिटिंग को सावधानीपूर्वक लगभग ¼ मोड़ तक कसें, जो उंगली से कसने लायक हो।

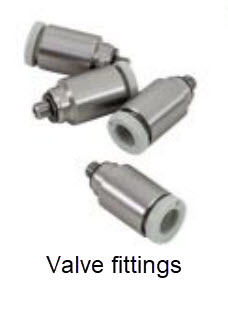

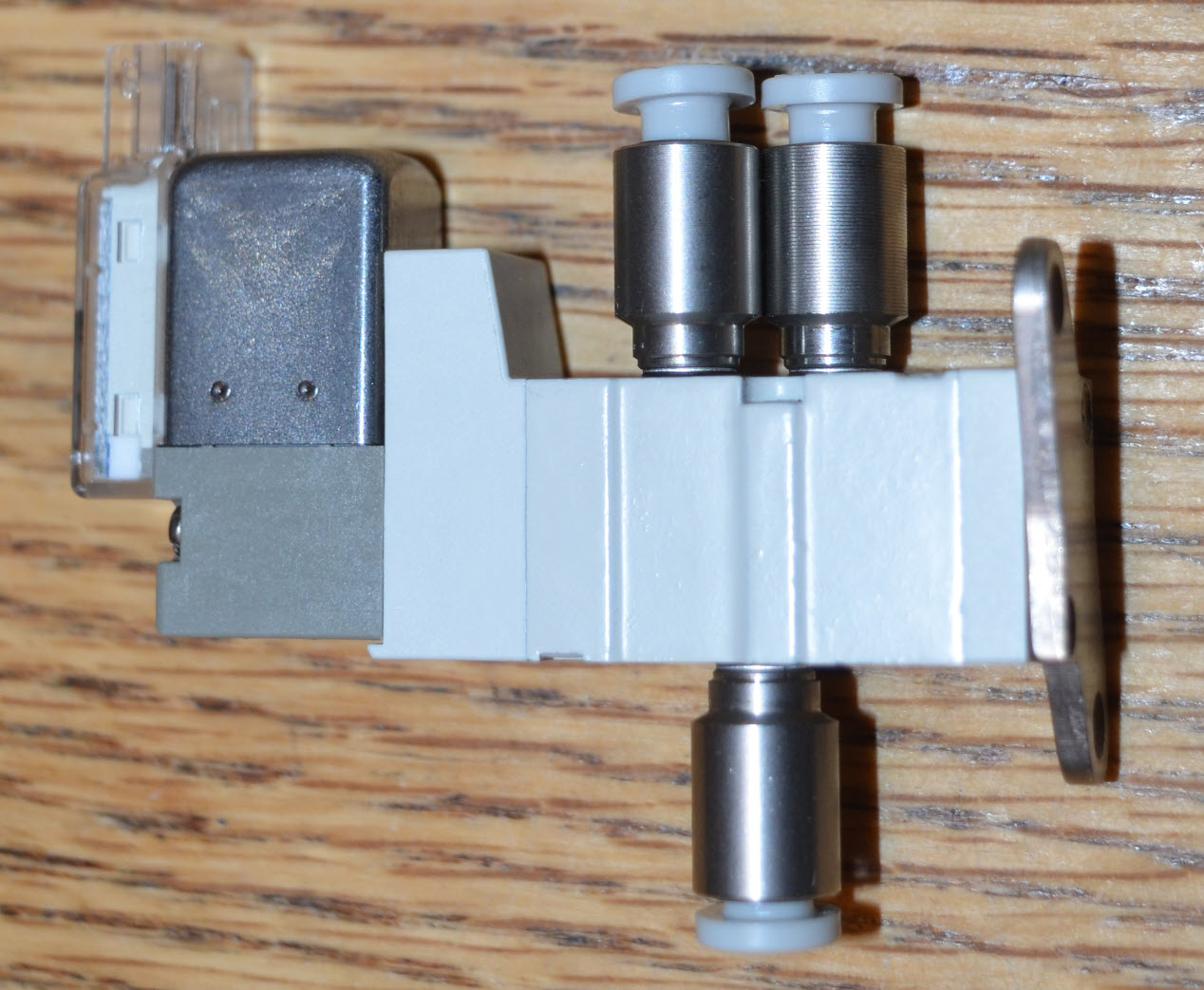

वायवीय सोलेनोइड वाल्व वाल्व फिटिंग का उपयोग करते हैं।
वाल्व फिटिंग में वायुरोधी सील बनाने के लिए वाशर भी होते हैं।
इन फिटिंग्स को भी छोटी प्लायर्स की सहायता से उंगली से ¼ मोड़ आगे तक कसना चाहिए।
न्यूमेटिक ट्यूबिंग को काटना, डालना और निकालना
वायवीय उपकरणों को जोड़ने के लिए प्रयुक्त वायवीय ट्यूबिंग को तेज कैंची की एक जोड़ी से काटा जा सकता है।

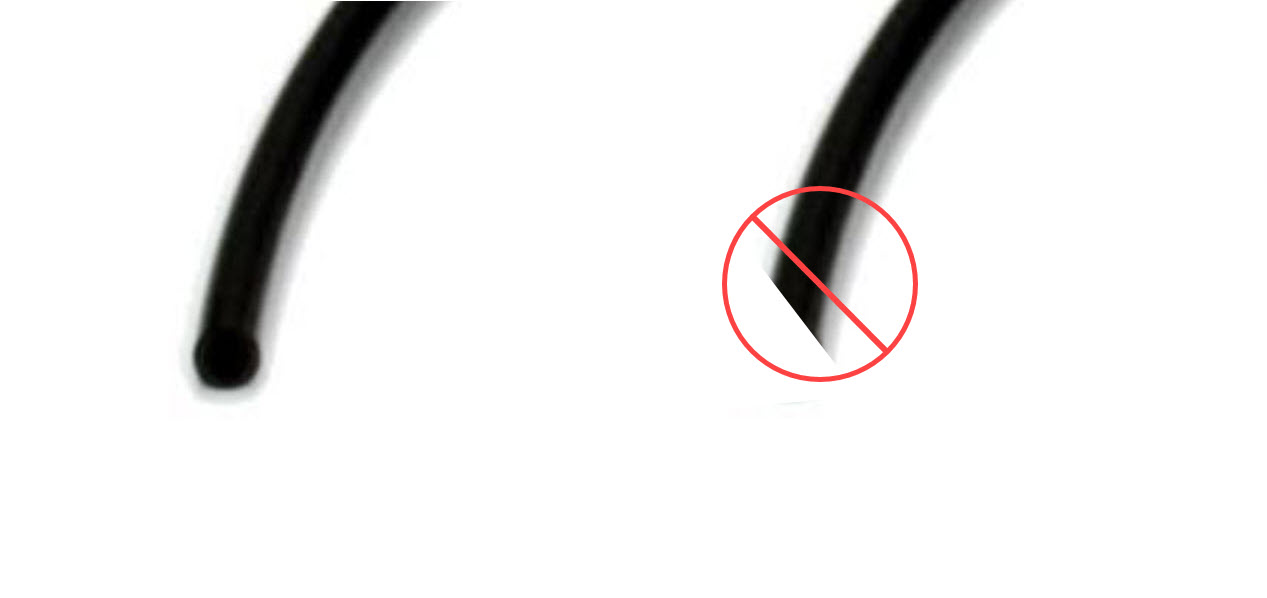

वायुरोधी सील बनाने के लिए, ट्यूबिंग को सीधा काटकर उसका वर्गाकार सिरा बनाना सुनिश्चित करें। ट्यूबिंग को कोण पर न काटें।
नोट: वाल्व और वायवीय सिलेंडर के बीच ट्यूबिंग की लंबाई जितनी अधिक होगी, सिलेंडर के सक्रिय होने पर प्रत्येक बार उतना ही अधिक वायु दाब नष्ट होगा।
सभी वायवीय टयूबिंग फिटिंग्स टयूबिंग को फिटिंग में तब तक डालकर स्वीकार कर लेती हैं जब तक कि वह रुक न जाए।
सुनिश्चित करें कि वायवीय ट्यूबिंग पूरी तरह से फिटिंग में डाली गई है। वायुरोधी सील बनाने के लिए ट्यूबिंग को एक रबर रिंग सील से होकर गुजरना पड़ता है।
ट्यूबिंग को निकालने के लिए फिटिंग के बाहरी कॉलर को फिटिंग की ओर धकेलना पड़ता है और फिर ट्यूबिंग को हटाया जा सकता है।
लीक के लिए परीक्षण
यदि आपकी वायवीय प्रणाली कुछ समय तक वायु दाब को बनाए नहीं रख पा रही है, तो इसका अर्थ है कि प्रणाली में कहीं न कहीं वायु का रिसाव है।

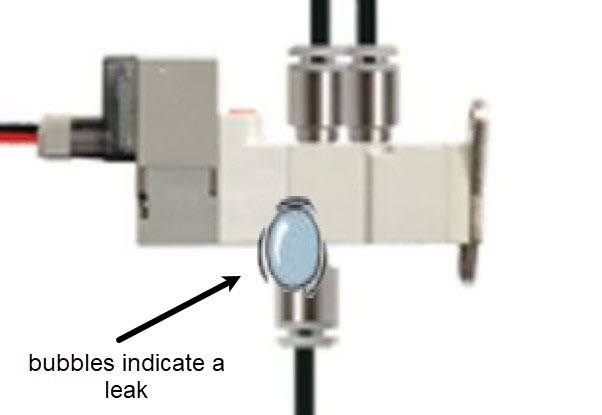

हवा के रिसाव की जांच करने का एक तरीका यह है कि फिटिंग्स के जुड़े हुए क्षेत्रों पर थोड़ी मात्रा में साबुन और पानी का घोल लगाया जाए। यदि इनमें से किसी भी स्थान पर बुलबुले दिखाई दें, तो वहां हवा का रिसाव है और फिटिंग को कसने की आवश्यकता होगी।
नोट: इलेक्ट्रॉनिक कनेक्शन पर साबुन और पानी का घोल न लगाएं।
