3-तार डिजिटल इन/डिजिटल आउट उपकरणों का उपयोग करना – वेक्स लाइब्रेरी

VEXcode V5 में 3-तार डिजिटल इन डिवाइस और 3-तार डिजिटल आउट डिवाइस है।

डिजिटल इन/डिजिटल आउट क्या है?

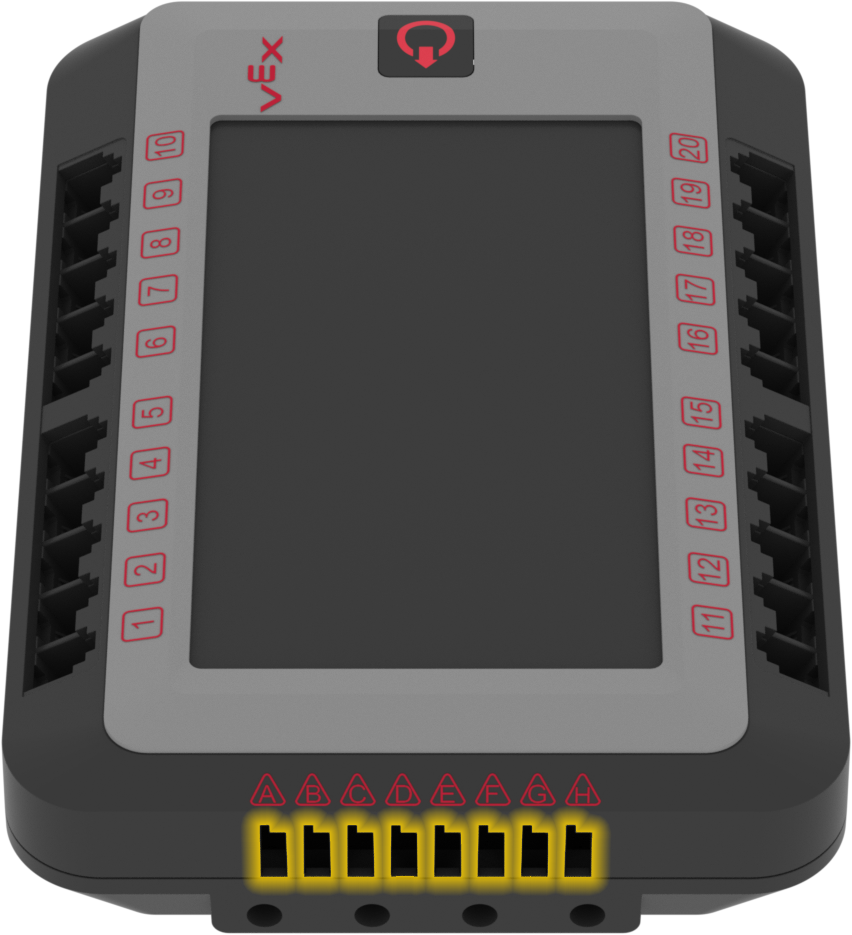

V5 3-वायर डिवाइस का आरेख, रोबोटिक्स अनुप्रयोगों के लिए कनेक्शन और घटकों को दर्शाता है, प्रभावी एकीकरण के लिए वायरिंग लेआउट और डिवाइस विनिर्देशों पर प्रकाश डालता है।

डिजिटल इन/डिजिटल आउट का तात्पर्य V5 रोबोट ब्रेन के 3-तार पोर्ट में प्राप्त होने वाले डिजिटल इनपुट सिग्नल और V5 रोबोट ब्रेन के 3-तार पोर्ट से भेजे जाने वाले डिजिटल आउटपुट सिग्नल से है।

V5 3-वायर डिवाइस का आरेख कनेक्शन और घटकों को दर्शाता है, जो रोबोटिक्स अनुप्रयोगों के लिए V5 प्रणाली की स्थापना और कार्यक्षमता को दर्शाता है।

डिजिटल इनपुट: डिजिटल इनपुट यह पता लगाता है कि वोल्टेज किसी विशिष्ट सीमा से ऊपर/नीचे है या नहीं। यदि वोल्टेज अधिक है, तो V5 रोबोट ब्रेन डिजिटल इनपुट को उच्च मान लेगा। यदि वोल्टेज कम है, तो V5 रोबोट ब्रेन डिजिटल इनपुट को कम मान लेगा।

V5 3-तार उपकरणों के लिए डिजिटल आउटपुट कॉन्फ़िगरेशन को दर्शाने वाला आरेख, कनेक्शन और घटक लेआउट दिखा रहा है।

डिजिटल आउटपुट: एक डिजिटल आउटपुट आपको V5 ब्रेन के साथ वोल्टेज को नियंत्रित करने की अनुमति देता है। यदि V5 ब्रेन आउटपुट को उच्च करने का निर्देश देता है, तो आउटपुट 5 वोल्ट वोल्टेज उत्पन्न करेगा। यदि V5 ब्रेन आउटपुट को कम करने का निर्देश देता है, तो यह कोई वोल्टेज आउटपुट नहीं करता है।

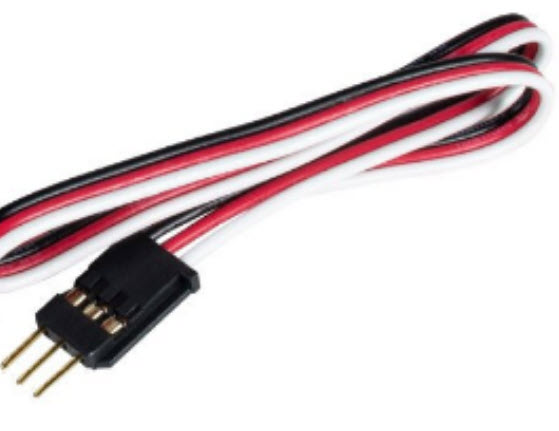

V5 3-तार उपकरणों के लिए वायरिंग विन्यास को दर्शाने वाला आरेख, उचित स्थापना और सेटअप के लिए कनेक्शन और लेबल दर्शाता है।

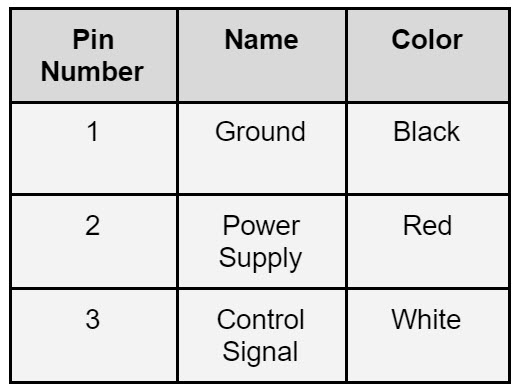

रंग कोड:

V5 3-तार उपकरणों के लिए रंग चार्ट, विभिन्न तार रंगों और उनके संगत कार्यों को प्रदर्शित करता है, जिससे उपयोगकर्ताओं को घटकों को सही ढंग से पहचानने और जोड़ने में सहायता मिलती है।

डिजिटल इन का उपयोग करना

V5 3-वायर डिवाइस का प्रतिनिधित्व करने वाला आइकन, जो V5 श्रेणी के उपयोगकर्ताओं के लिए डिवाइस डिज़ाइन और कार्यक्षमता को दर्शाता है।

VEXcode V5 डिजिटल इन डिवाइस उन्नत उपयोगकर्ताओं द्वारा उपयोग के लिए है।

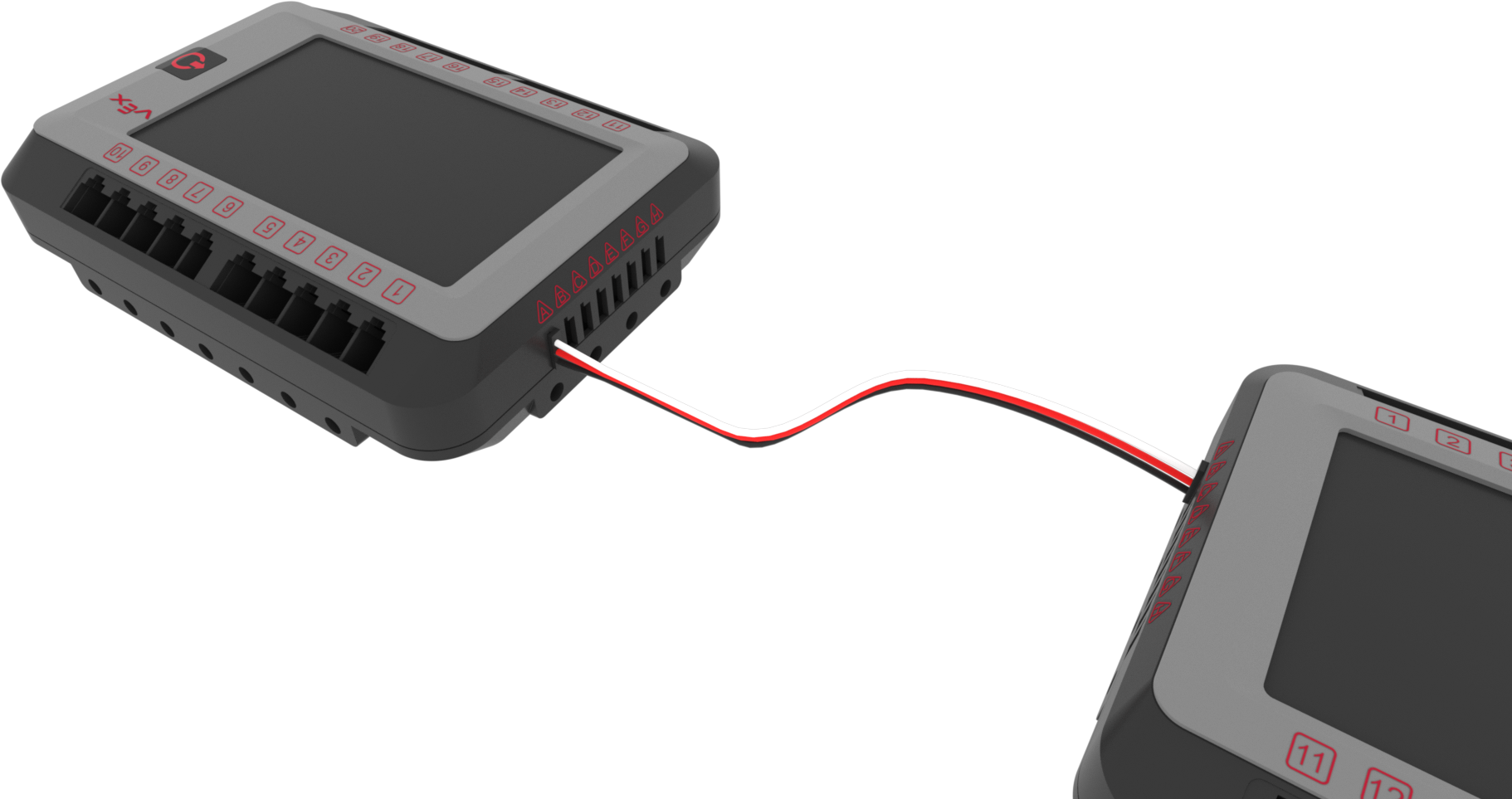

V5 3-तार उपकरणों का आरेख, V5 प्रणाली में शामिल कनेक्शनों और घटकों को दर्शाता है, तथा उपयोगकर्ताओं के लिए प्रमुख विशेषताओं और कार्यक्षमता पर प्रकाश डालता है।

डिजिटल इन डिवाइस का एक उपयोग दो V5 रोबोट ब्रेन के बीच डिजिटल इन/डिजिटल आउट संचार के लिए होगा।

V5 3-वायर डिवाइस का आरेख, कनेक्शन और घटकों को दर्शाता है, जो VEX रोबोटिक्स प्रणालियों के लिए सेटअप और कार्यक्षमता को दर्शाता है।

डिजिटल इन डिवाइस का उपयोग आफ्टरमार्केट माइक्रोप्रोसेसर के साथ डिजिटल इन/डिजिटल आउट संचार के लिए भी किया जा सकता है।

VEX V5 प्रणाली के लिए उपलब्ध सभी डिजिटल सेंसरों में VEXcode V5 डिवाइस कॉन्फ़िगरेशन विंडो में एक सेंसर डिवाइस उपलब्ध है। इन सेंसरों को अपने विशिष्ट VEXcode V5 सेंसर डिवाइस का उपयोग करना चाहिए न कि डिजिटल इन डिवाइस का।

डिजिटल आउट का उपयोग करना

V5 श्रेणी विवरण में V5 3-वायर डिवाइस का प्रतिनिधित्व करने वाला आइकन, जो डिवाइस की कार्यक्षमता और कनेक्शन प्रकार को दर्शाता है।

VEXcode V5 डिजिटल इन डिवाइस का उद्देश्य बाह्य उपकरणों को 5 वोल्ट लॉजिक स्तर का नियंत्रण प्रदान करना या डिजिटल इन/डिजिटल आउट संचार के लिए संचार सिग्नल की आपूर्ति करना है।

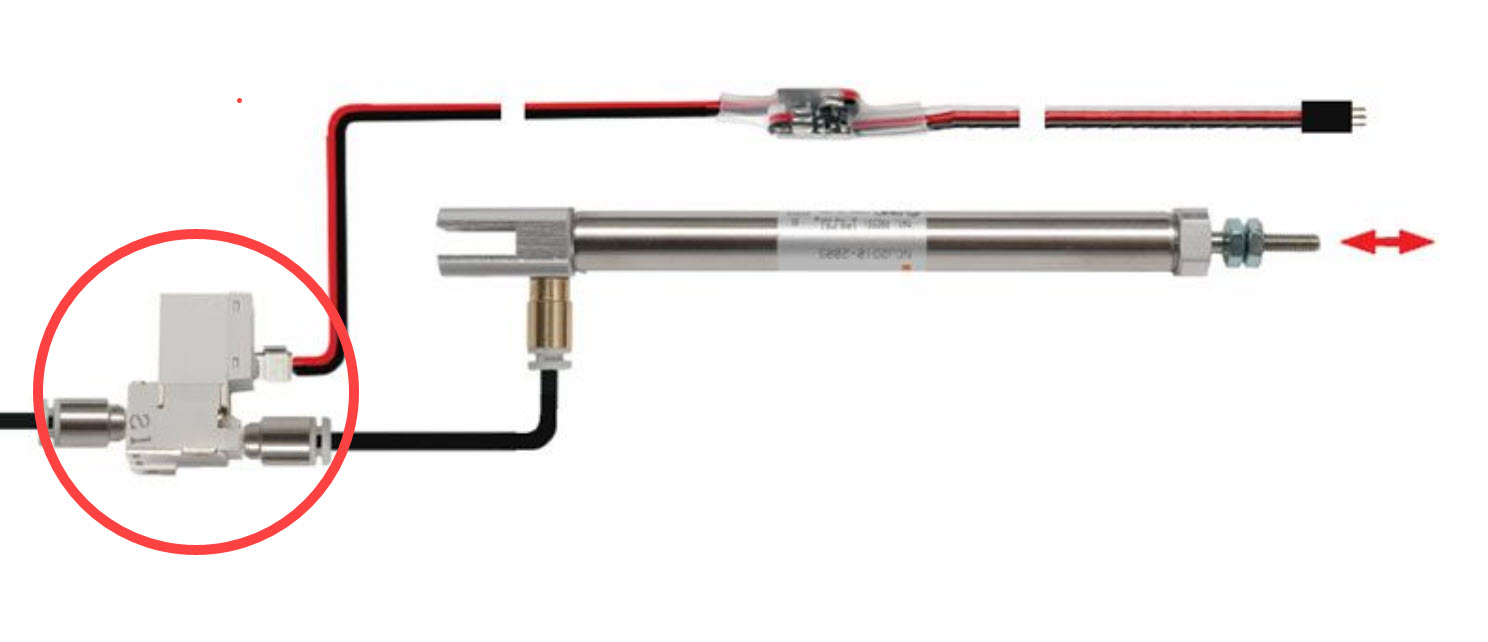

V5 3-तार उपकरणों में प्रयुक्त एक वायवीय सोलेनोइड वाल्व, जिसमें विद्युत कनेक्टरों और वायवीय पोर्टों के साथ एक कॉम्पैक्ट डिजाइन होता है, जो रोबोटिक्स और स्वचालन प्रणालियों में इसके अनुप्रयोग को दर्शाता है।

VEXcode V5 डिजिटल आउट डिवाइस का उपयोग वायवीय सोलेनोइड वाल्व को सक्रिय करने के लिए किया जा सकता है जो VEX वायवीय प्रणालीके लिए वायु प्रवाह को नियंत्रित करेगा।

VEXcode V5 में डिजिटल इन और डिजिटल आउट डिवाइस को कॉन्फ़िगर करने के बारे में अधिक जानकारी के लिए, VEX लाइब्रेरीसे यह आलेख ।
