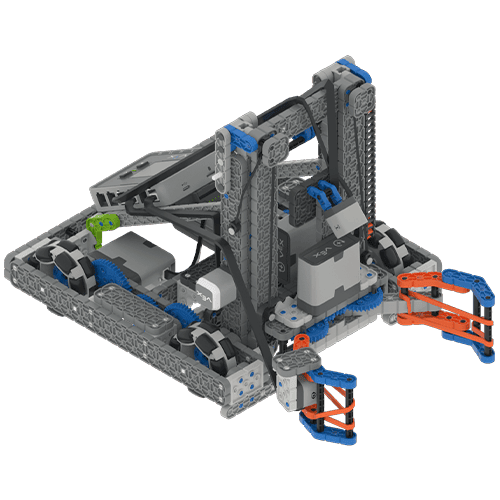

ह्यूई का परिचय: VIQRC मिक्स एंड मैच हीरो बॉट

आप अपने आईक्यू कॉम्पिटिशन किट (दूसरी पीढ़ी) से इस सीज़न के हीरो बॉट, ह्यूई को बनाने के लिए निर्माण निर्देशों का पालन कर सकते हैं।

• 3डी निर्माण निर्देश
• हिस्सों की सूची

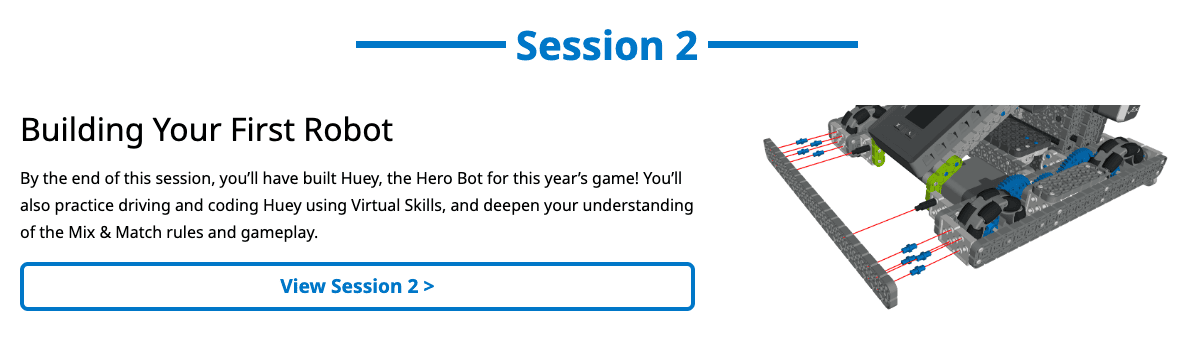

अपनी टीम के भीतर निर्माण कार्य को कैसे विभाजित करें, इसके सुझावों के लिए सत्र 2 देखें: प्रतियोगिता 101 का अपना पहला रोबोट बनाना: VIQRC मिक्स & मैच STEM लैब यूनिट इस सत्र की गतिविधियों को स्टेशन-आधारित अन्वेषण में विभाजित किया गया है, ताकि ह्यूई के निर्माण के प्रत्येक चरण के दौरान सभी टीम सदस्य शामिल हो सकें।

पिनों को स्टैक करना और साफ़ करना

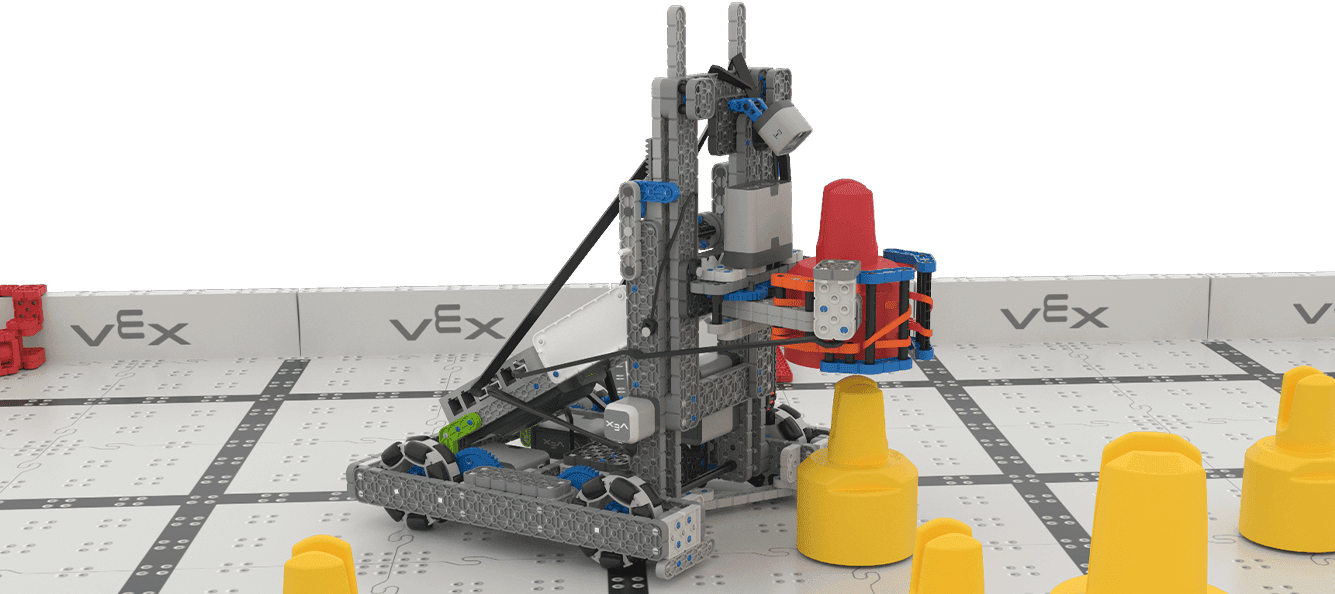

ह्यूई VIQRC मिक्स & मैच फील्ड पर पिनों को स्टैक करके अंक अर्जित करता है। ह्यूई पिन को उठाकर एक दूसरे के ऊपर ढेर करने में सक्षम है। ह्यूई मैदान के किनारों से स्टार्टिंग पिन्स को भी हटा सकता है।

गोल में स्कोरिंग स्टैक

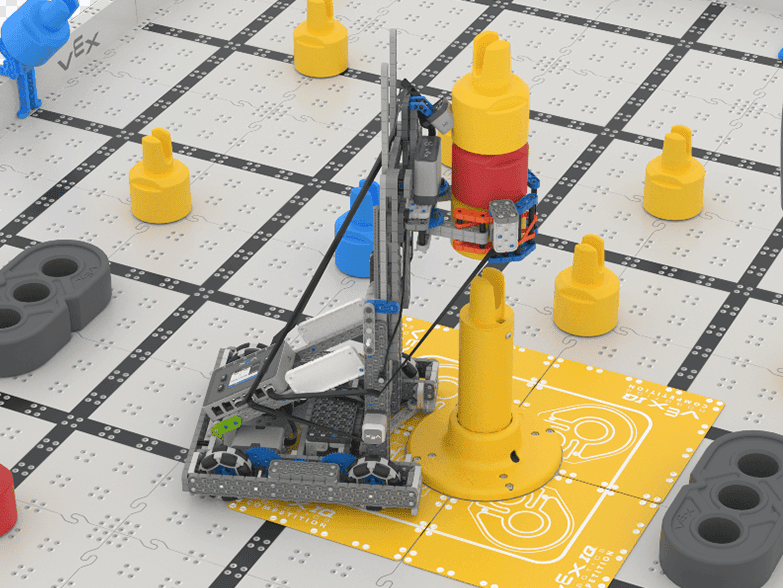

मैदान पर मौजूद विभिन्न गोलों में स्टैक को सही जगह पर रखने से अतिरिक्त अंक अर्जित किए जा सकते हैं। ह्यूई स्टैक्स को ट्रायंगल, स्क्वायर या फ्लोर गोल में, साथ ही स्टैंडऑफ गोल के ऊपर भी उठा और रख सकता है।

बीमों में हेरफेर करना

फील्ड पर मौजूद बीम का उपयोग पिन के साथ मल्टी-कलर स्टैक के हिस्से के रूप में किया जा सकता है, और यह स्कोरिंग के अतिरिक्त अवसर प्रदान करता है। ह्यूई अपने पंजे और लिफ्ट का उपयोग करके बीमों को नियंत्रित कर सकता है ताकि उच्च-बिंदु वाले स्टैक बना सके।

2-मोटर ड्राइवट्रेन

ह्यूई के वाहन का संचालन दो मोटरों द्वारा किया जाता है। हीरो बॉट के चारों पहियों को चलाने के लिए ड्राइवट्रेन गियर ट्रेन का उपयोग करता है। इससे ह्यूई को VIQRC मिक्स & मैच फील्ड में प्रभावी ढंग से घूमने में मदद मिलती है।

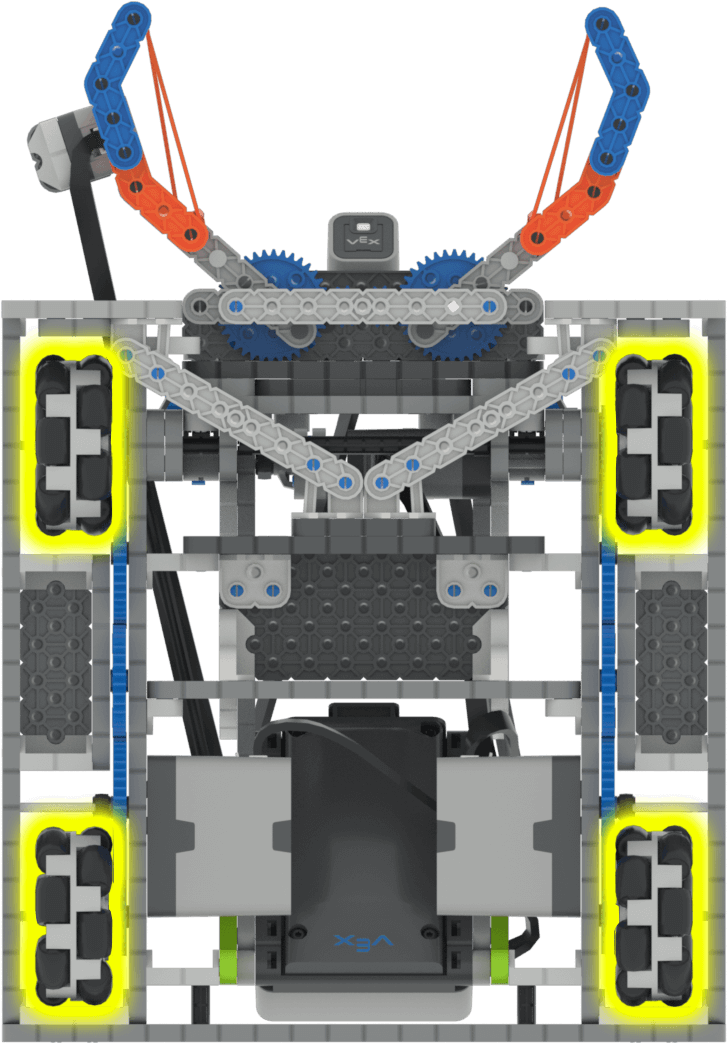

ह्यूई रोबोट की बहु-दिशात्मक गति को बढ़ाने के लिए चार सर्व-दिशात्मक पहियों का उपयोग करता है।

पंजा

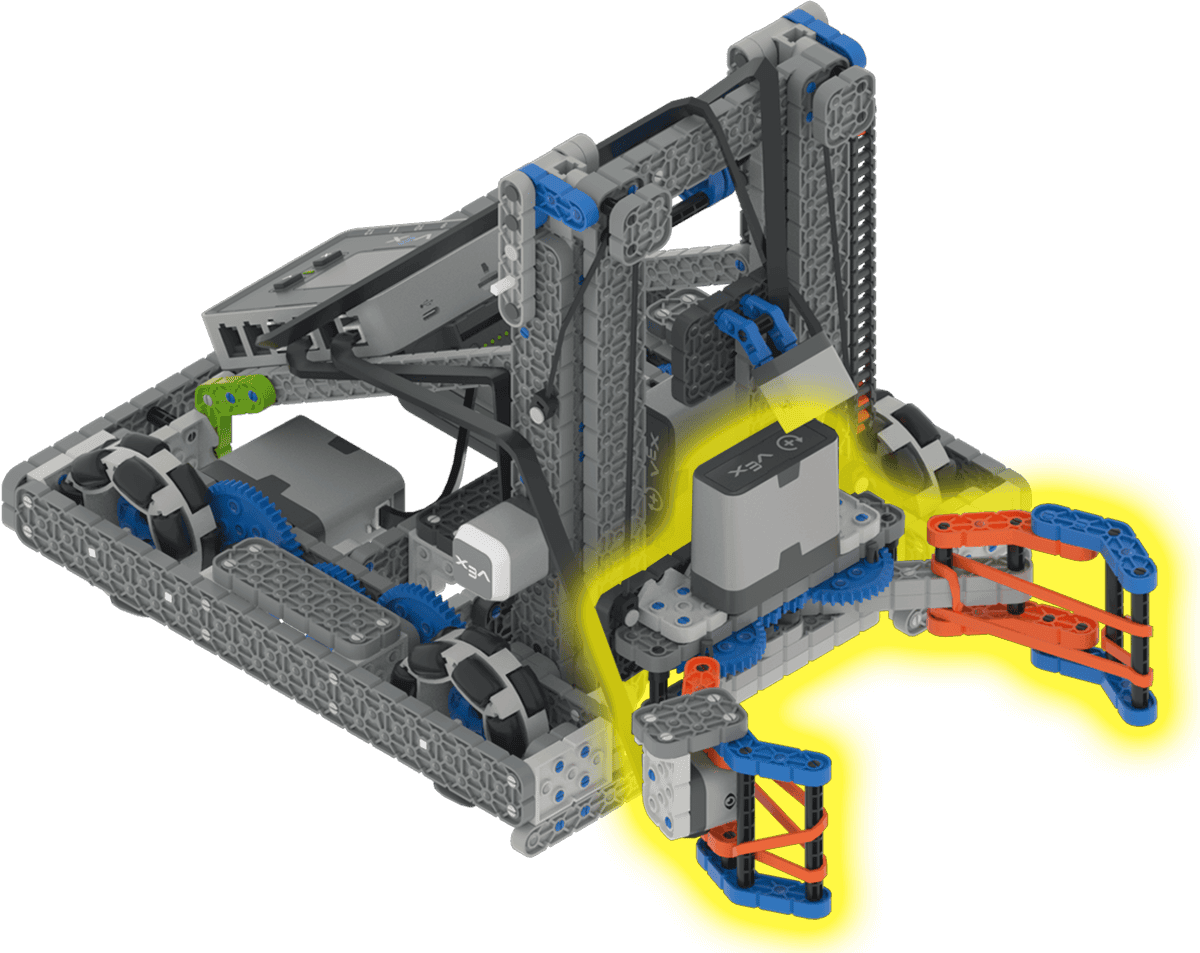

क्लॉ की मदद से ह्यूई पिन और बीम को पकड़ सकता है। क्लॉ की संरचना और अतिरिक्त रबर बैंड ह्यूई को इतनी ताकत और तनाव प्रदान करते हैं कि वह पिन और बीम को पकड़कर उठा सके और स्टैक बना सके।

क्लॉ को ह्यूई के लिफ्ट से जोड़ा गया है, और अतिरिक्त तनाव के लिए किट से रस्सी का उपयोग किया जाता है।

उठाना

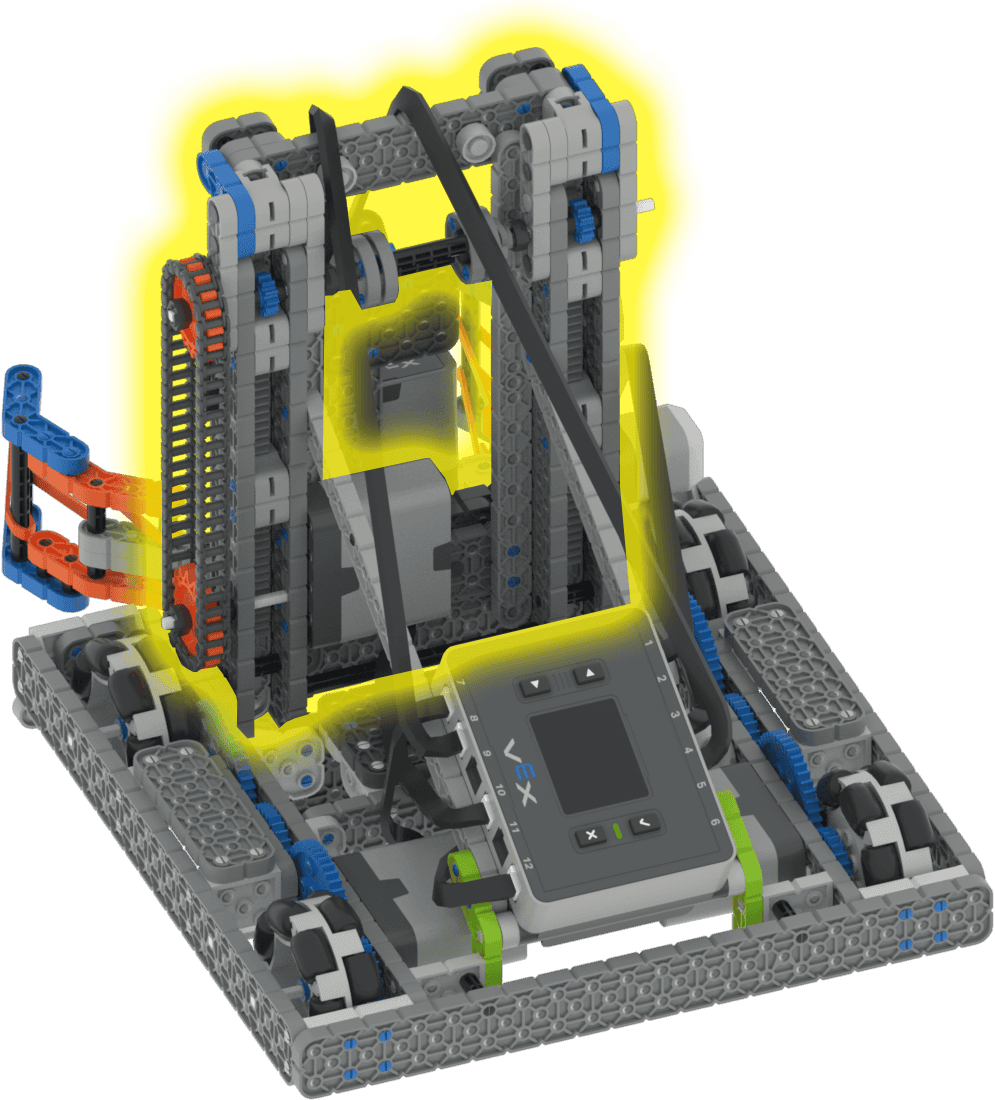

लिफ्ट ह्यूई के पंजे के साथ मिलकर काम करती है। लिफ्ट की मदद से क्लॉ को लंबवत ऊपर और नीचे खिसकाया जा सकता है ताकि पिन और बीम को ऊपर उठाया जा सके, स्टैक बनाए जा सकें या स्टैक को गोल में ले जाया जा सके।

यह लिफ्ट एक चेन और स्प्रोकेट प्रणाली का उपयोग करती है जो शाफ्ट द्वारा गियर से जुड़ी होती है और रैखिक गति रैक गियर को ऊपर और नीचे उठाती है।

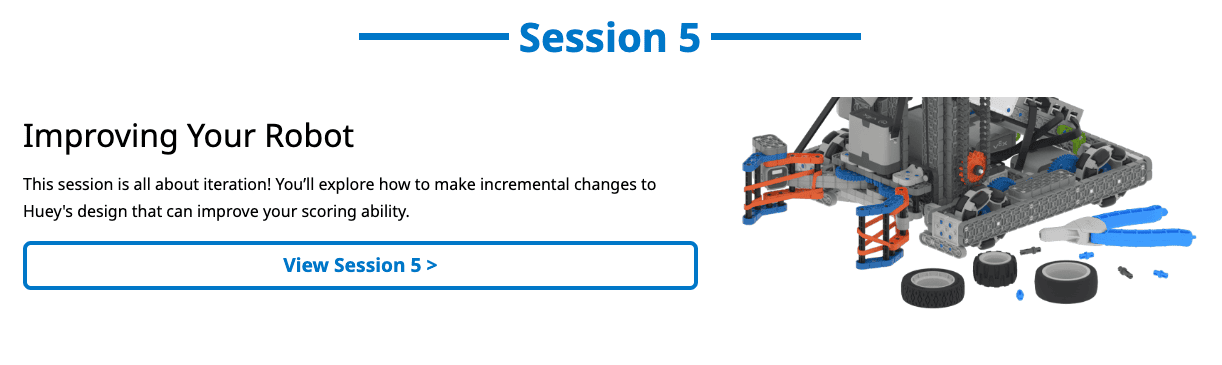

हीरो बॉट को संशोधित करने में आपकी सहायता के लिए एक प्रक्रिया के लिए सत्र देखें: प्रतियोगिता 101 में अपने रोबोट को बेहतर बनाना: VIQRC मिक्स & मैच STEM लैब इस सत्र में यह बताया जाएगा कि ह्यूई में पहिए बदलने जैसे छोटे-मोटे बदलाव कैसे किए जाते हैं और उन बदलावों के बारे में डेटा कैसे एकत्र किया जाता है। तब आप परिवर्तन की प्रभावशीलता के बारे में आंकड़ों के आधार पर निर्णय ले सकते हैं।
