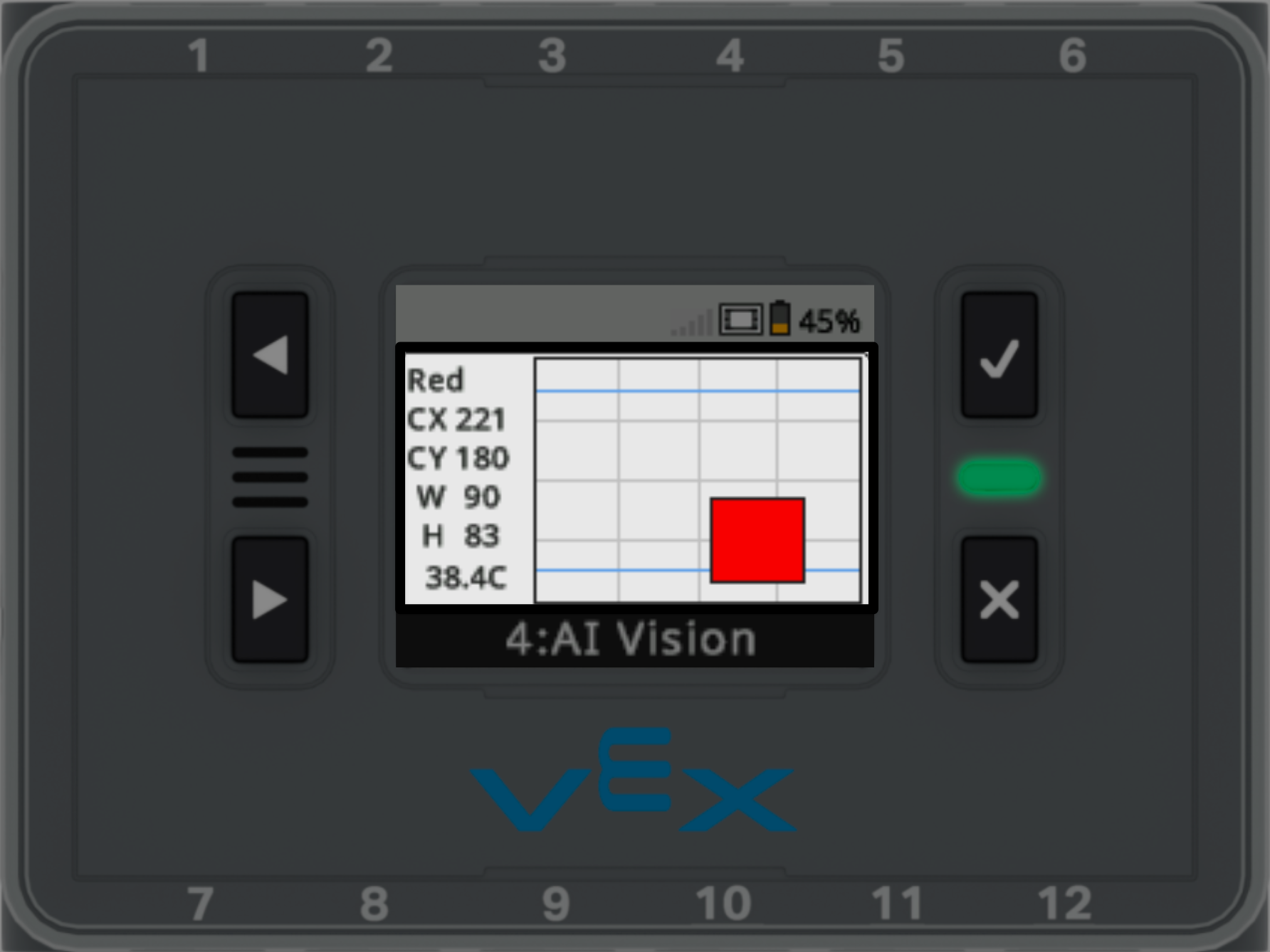

VEX IQ (दूसरी पीढ़ी) ब्रेन, VEX IQ AI विज़न सेंसर द्वारा कैप्चर किए गए रीयल-टाइम विज़ुअल डेटा को प्रदर्शित कर सकता है।
यह स्क्रीन उपयोगकर्ताओं को सिस्टम में निर्मित पहचाने गए रंग हस्ताक्षर, अप्रैलटैग आईडी और एआई वर्गीकरण देखने की अनुमति देती है, जिससे एआई विजन सेंसर द्वारा सामने पता लगाई गई चीजों पर तत्काल प्रतिक्रिया मिलती है।
एआई विज़न सेंसर व्यू खोलना

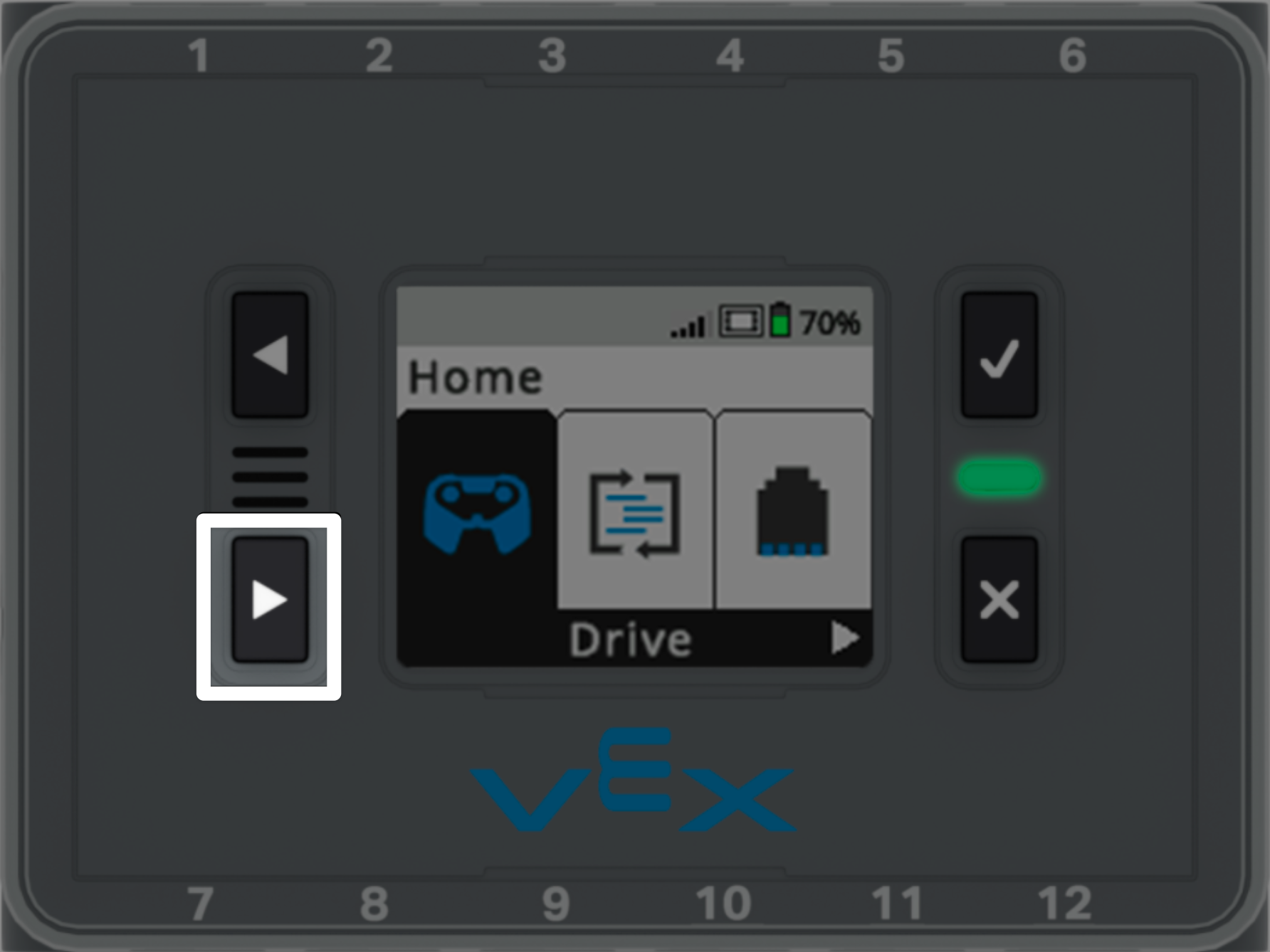

राइट बटन को दो बार दबाकर डिवाइसेस मेनू विकल्प को हाइलाइट करें।

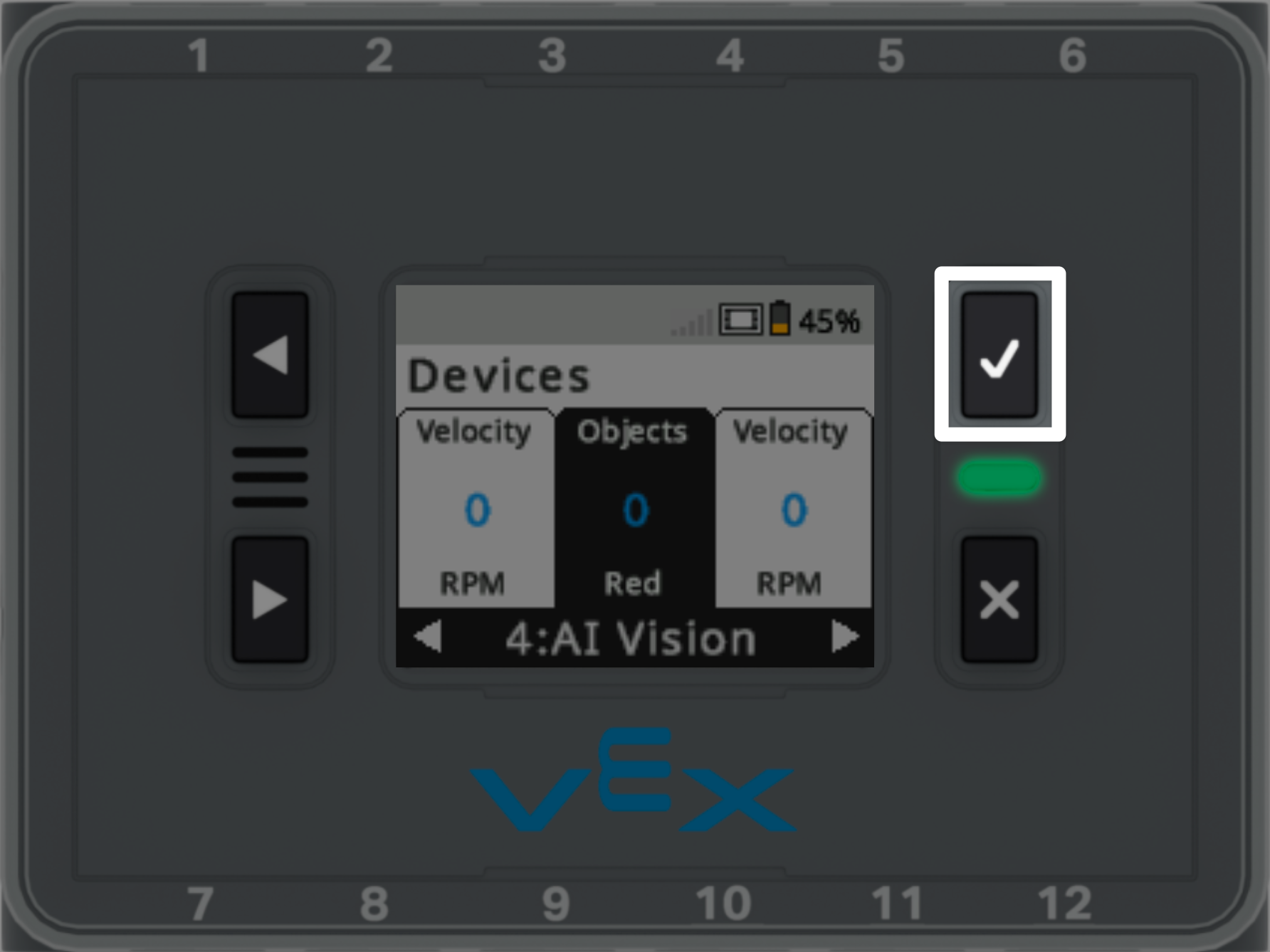

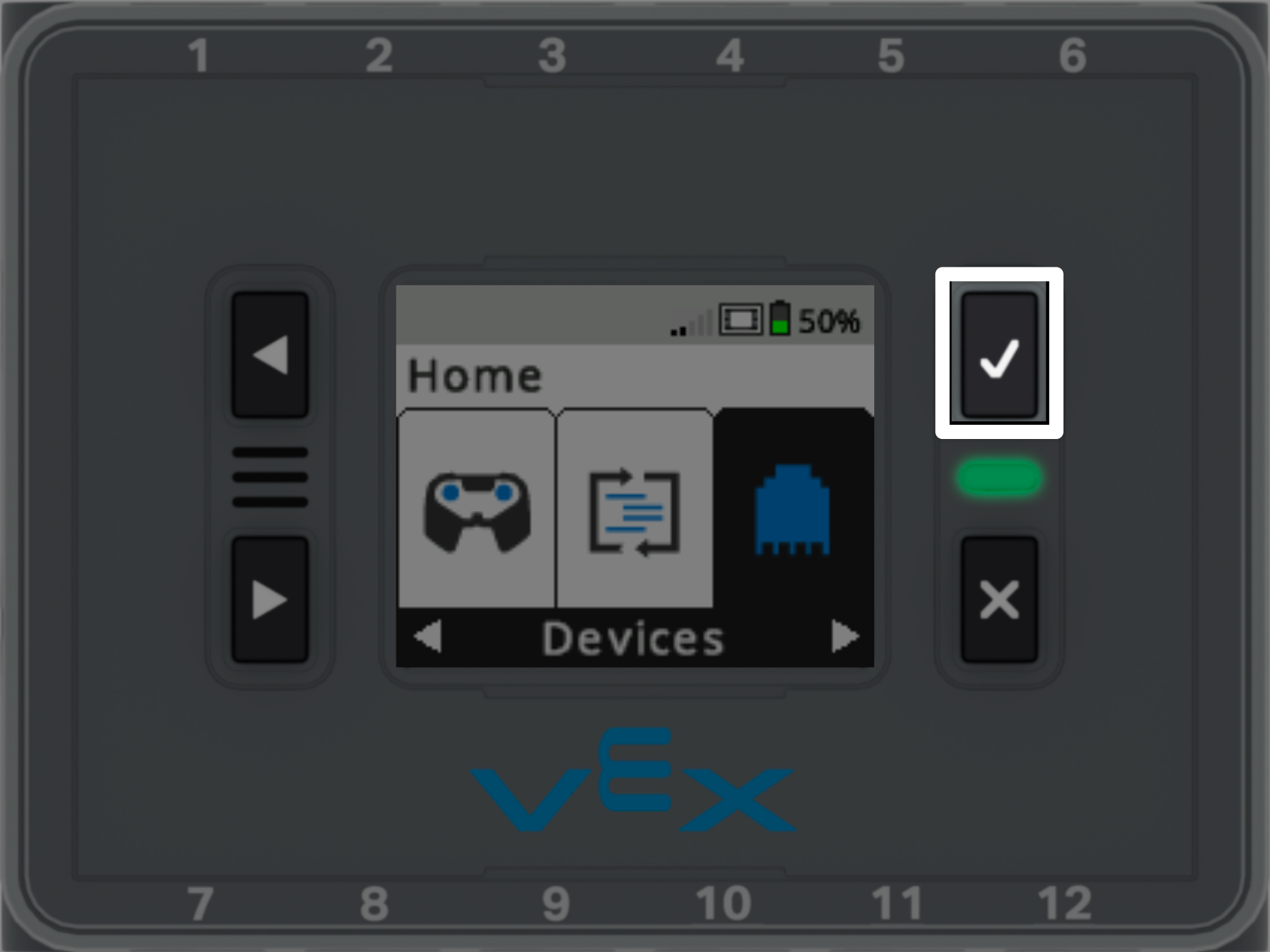

डिवाइस का चयन करने के लिए चेक बटन दबाएँ।
डिवाइस मेनू में, आपको अपने रोबोट पर कनेक्टेड डिवाइस दिखाई देंगे।

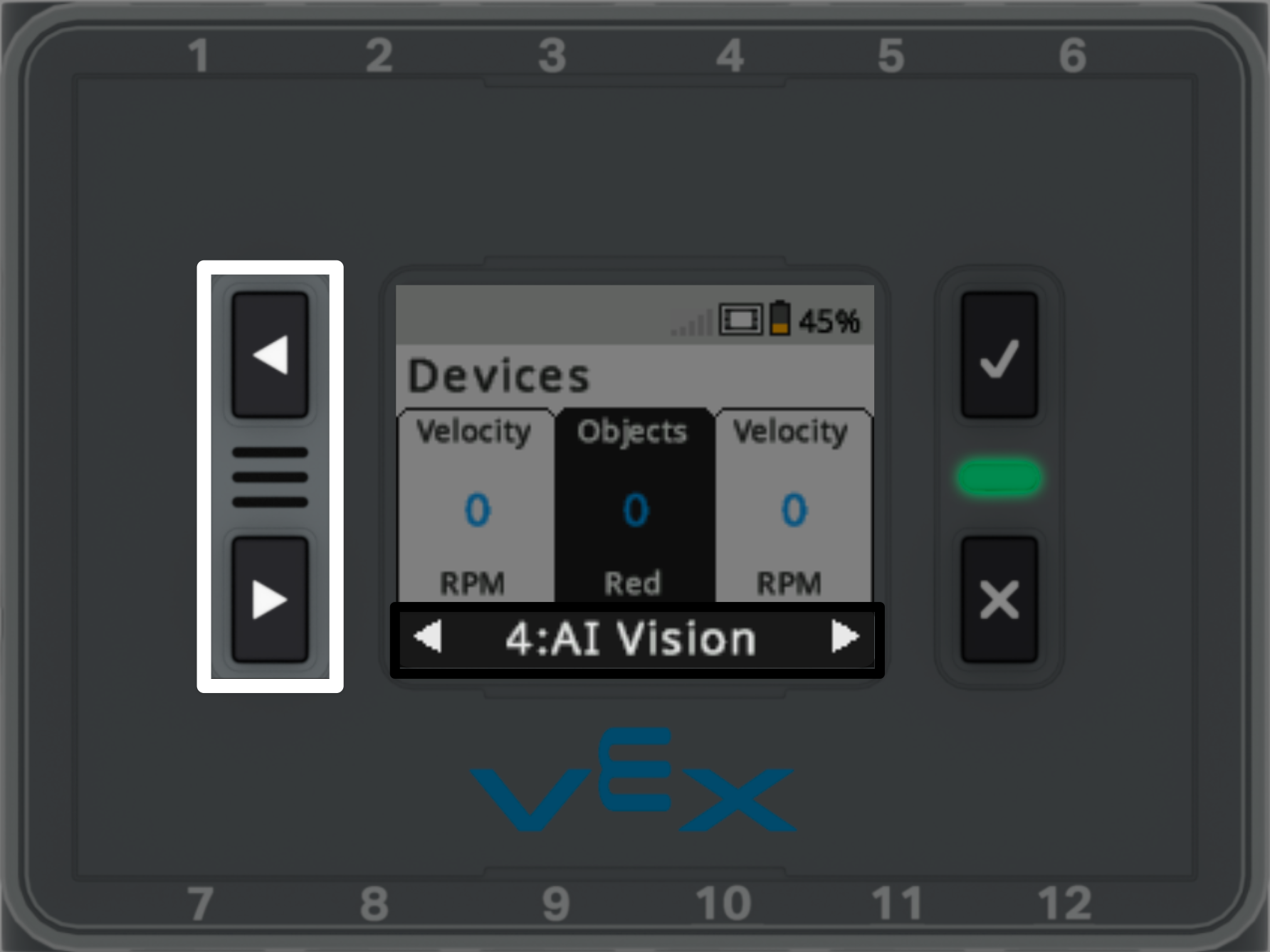

एआई विजन सेंसर जिस पोर्ट में लगा है उसे चुनने के लिए (बाएं) और (दाएं) बटन का उपयोग करें।
फिर, एआई विज़न स्क्रीन व्यू तक पहुंचने के लिए चेक बटन को चार बार दबाएं।
विभिन्न दृश्यों के बीच स्विच करने के लिएचेक बटन दबाएं:
- लाल - लाल रंग की कोई भी वस्तु।
- हरा - हरे रंग की कोई भी वस्तु।
- नीला - नीले रंग की कोई भी वस्तु।
- पीला - पीले रंग की कोई भी वस्तु।
- टैग - कोई भी पहचाने गए अप्रैलटैग आईडी।
- ऑब्जेक्ट्स - कोई भी पहचाने गए एआई वर्गीकरण।
कलर सिग्नेचर देखना

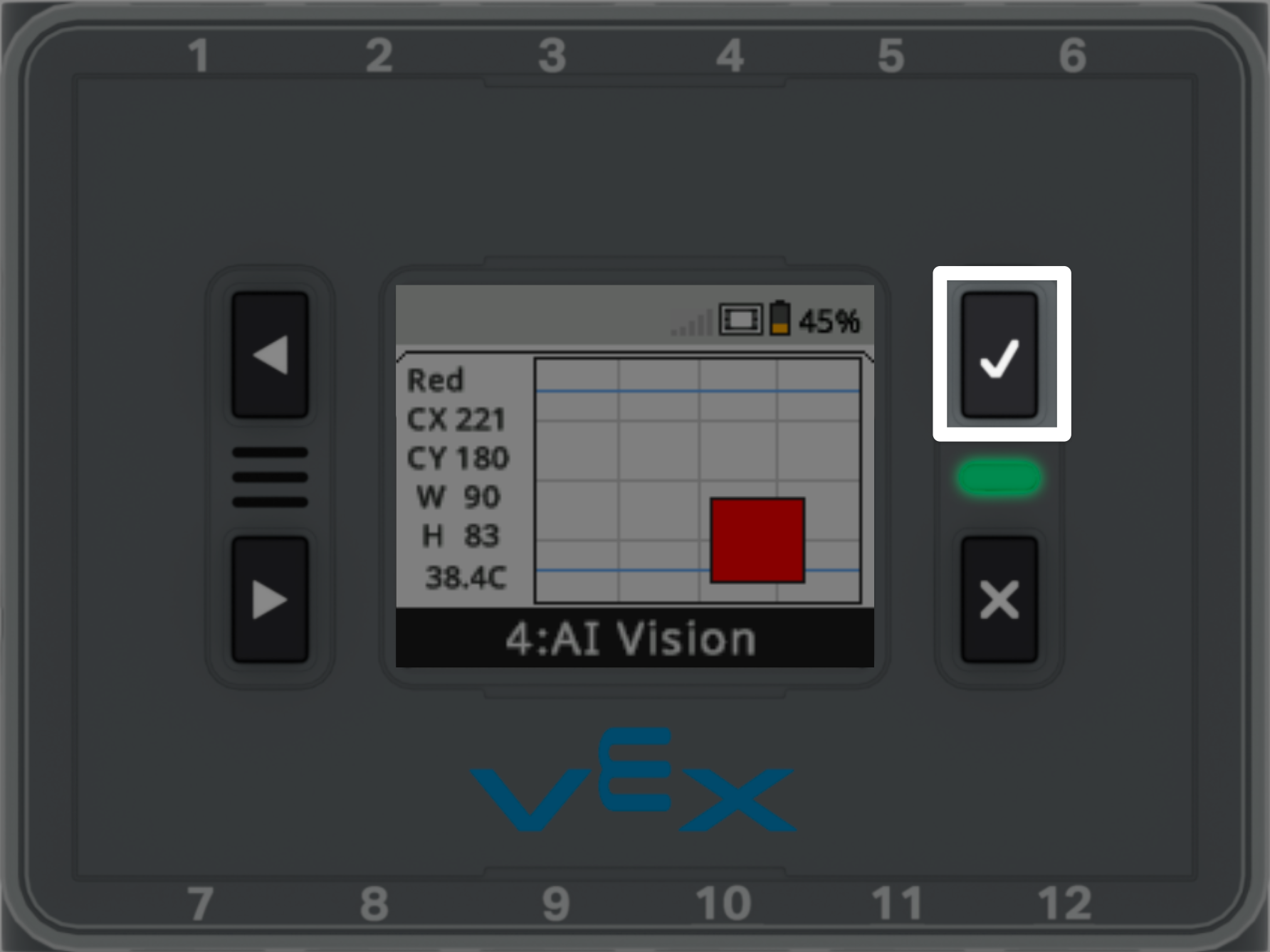

कलर सिग्नेचर (लाल, नीला, हरा या पीला) चुनने के लिए चेक बटन दबाएं।
चयनित रंग पहचान से मेल खाने वाली वस्तु को एआई विजन सेंसर के दृश्य क्षेत्र के भीतर रखें।

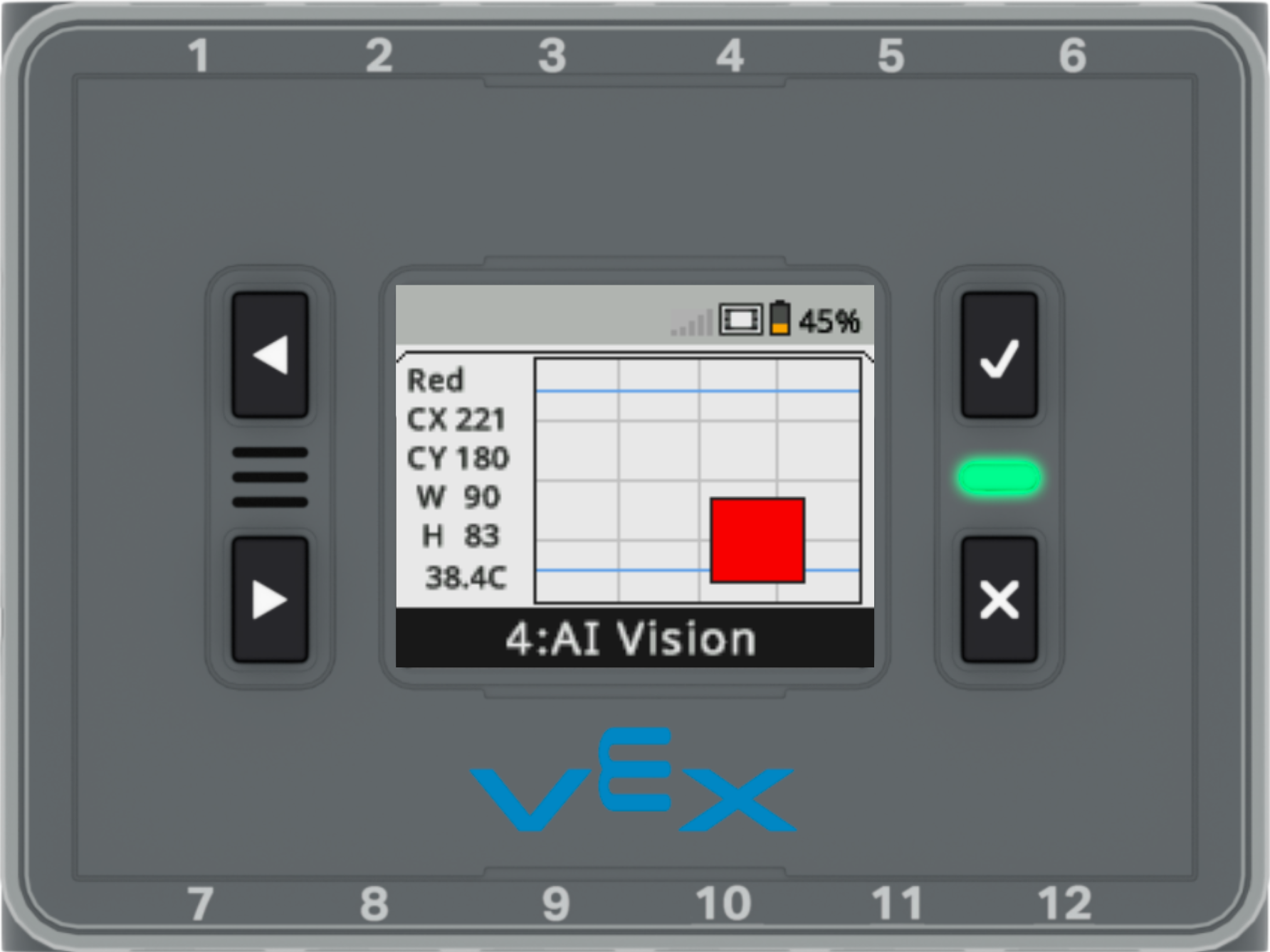

वस्तु स्वतः ही स्क्रीन पर दिखाई देगी।

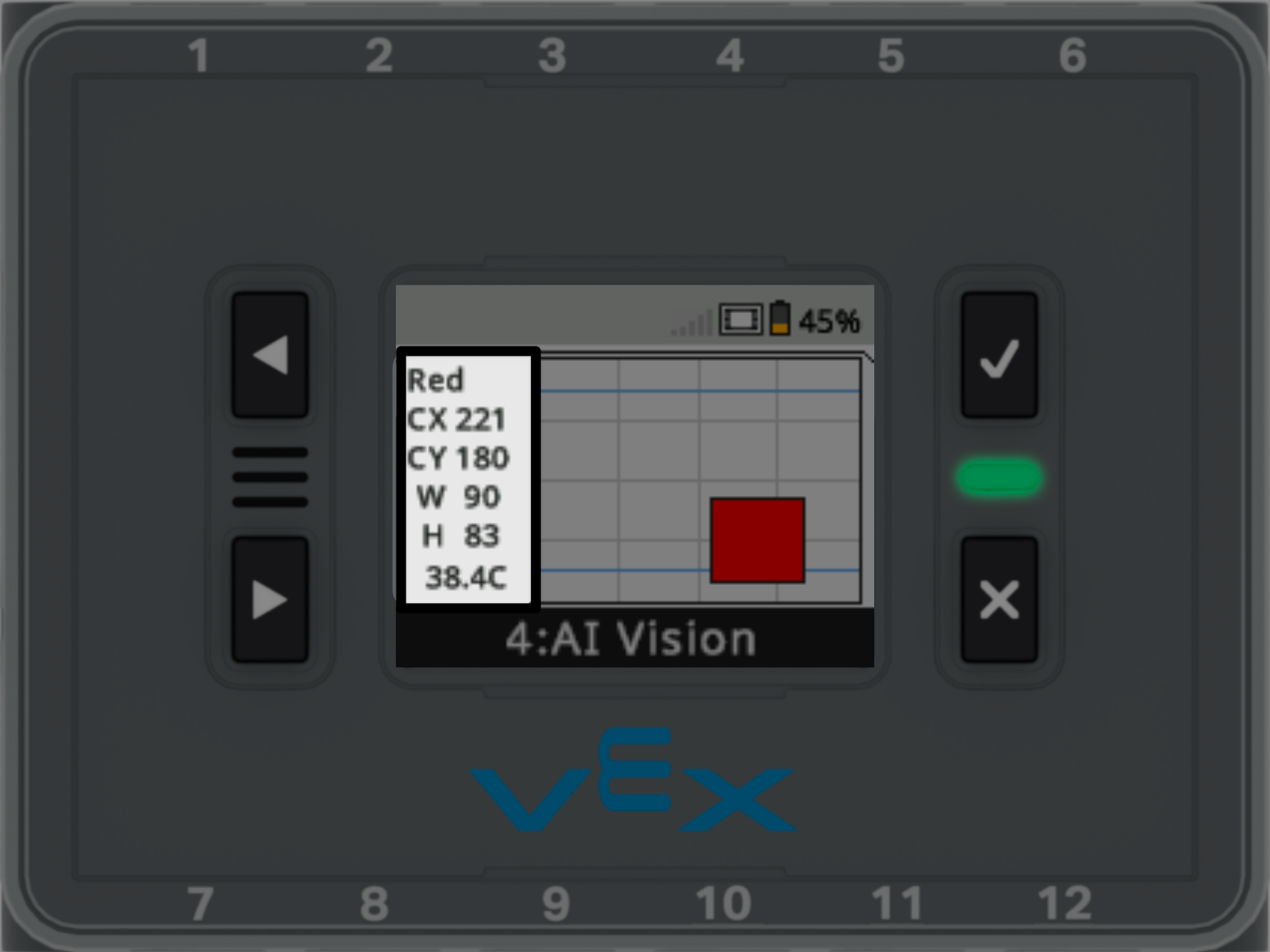

स्क्रीन के बाईं ओर कलर सिग्नेचर के सेंटर X और Y निर्देशांक, चौड़ाई और ऊंचाई का मान अपडेट हो जाएगा।
एआई विजन सेंसर वस्तुओं को कैसे मापता है, इस बारे में अधिक जानकारी के लिए यहां जाएं।
AprilTag ID देखना

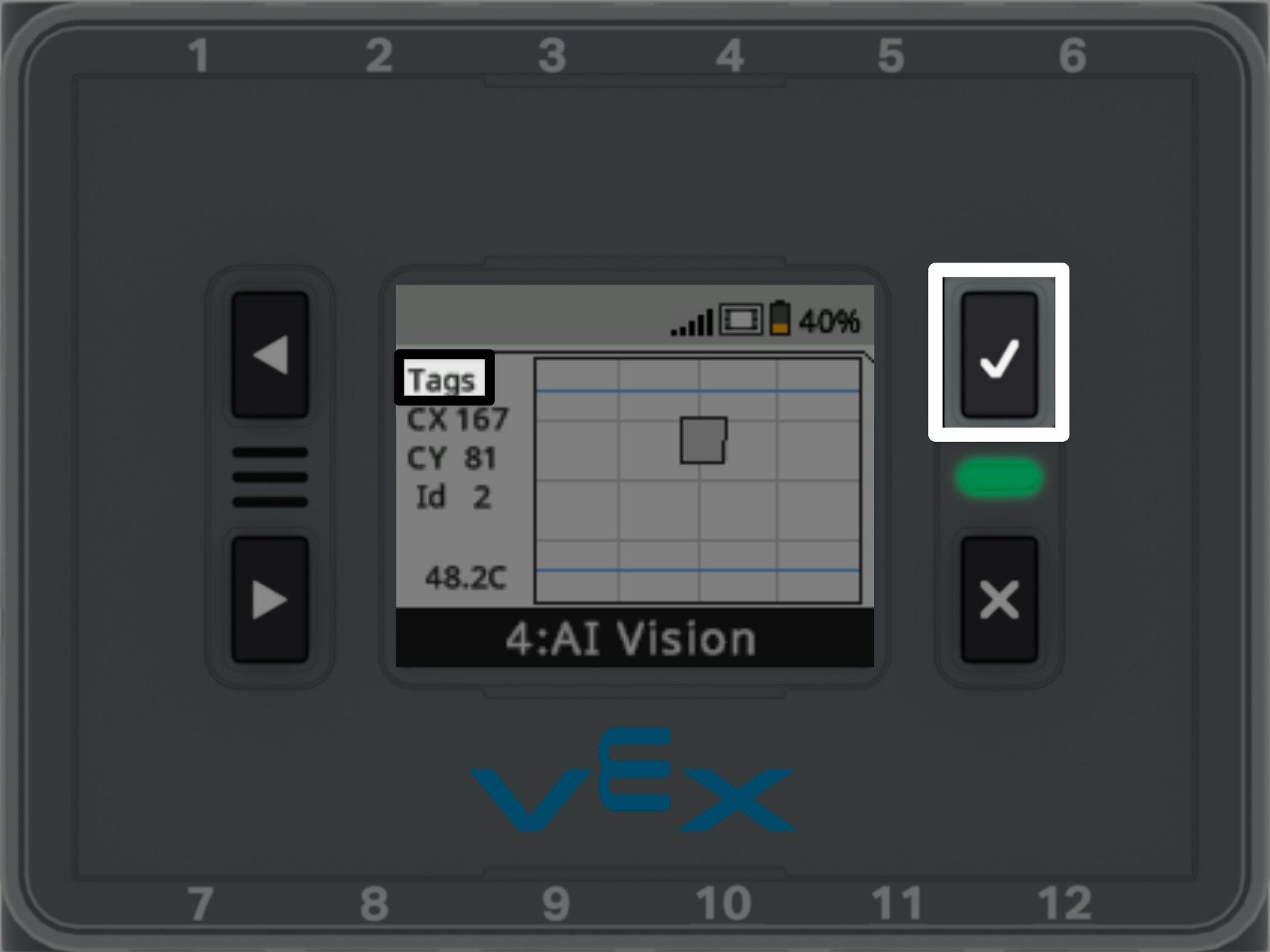

ब्रेन की स्क्रीन के ऊपरी बाएँ कोने में टैग दिखाई देने तकचेक बटन दबाएँ।
एआई विजन सेंसर के दृश्य क्षेत्र में एक अप्रैलटैग आईडी रखें।

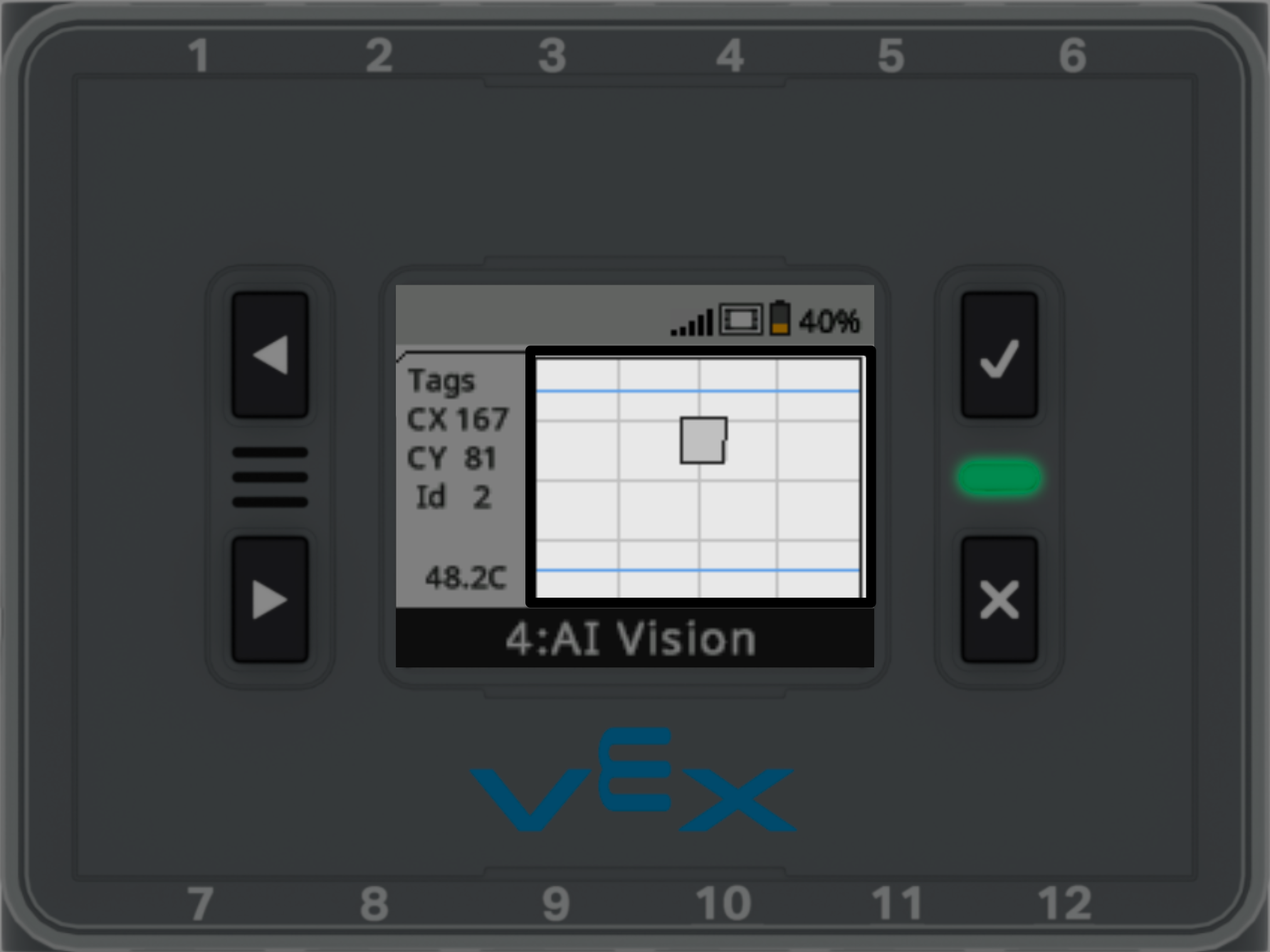

डिस्प्ले सेंसर के दृश्य के सापेक्ष पता लगाए गए अप्रैलटैग आईडी को प्रदर्शित करेगा।

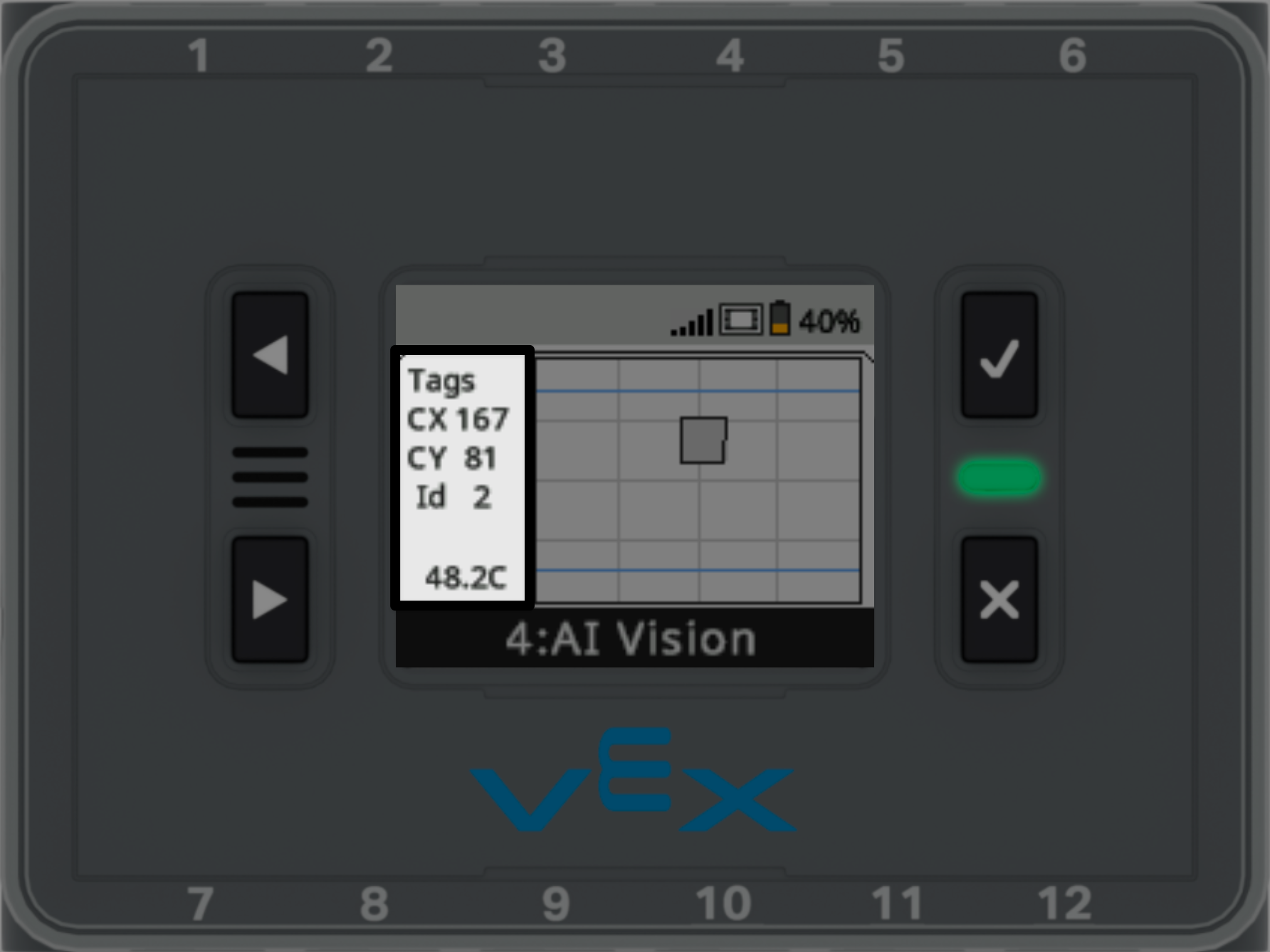

स्क्रीन के बाईं ओर अप्रैलटैग के सेंटर एक्स और वाई निर्देशांकों के मान के साथ-साथ उसका आईडी नंबर भी अपडेट हो जाएगा।
एआई विजन सेंसर वस्तुओं को कैसे मापता है, इस बारे में अधिक जानकारी के लिए यहां जाएं।
एआई वर्गीकरण देखना

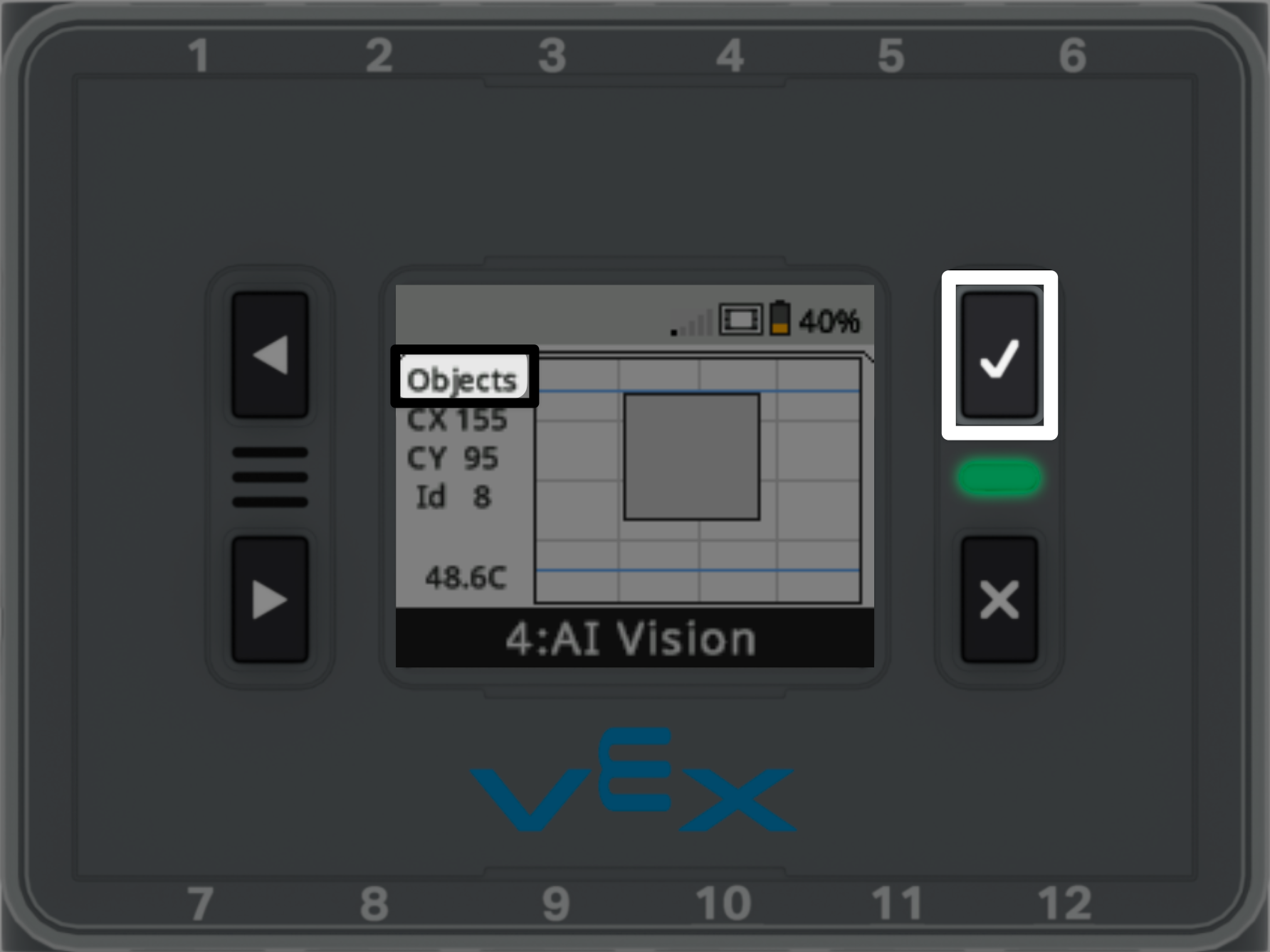

ब्रेन की स्क्रीन के ऊपरी बाएँ कोने में ऑब्जेक्ट दिखाई देने तकचेक बटन दबाएँ।
एआई विज़न सेंसर के दृश्य क्षेत्र के भीतर एक ऐसी वस्तु रखें जो अंतर्निहित एआई वर्गीकरणों में से किसी एक से मेल खाती हो।

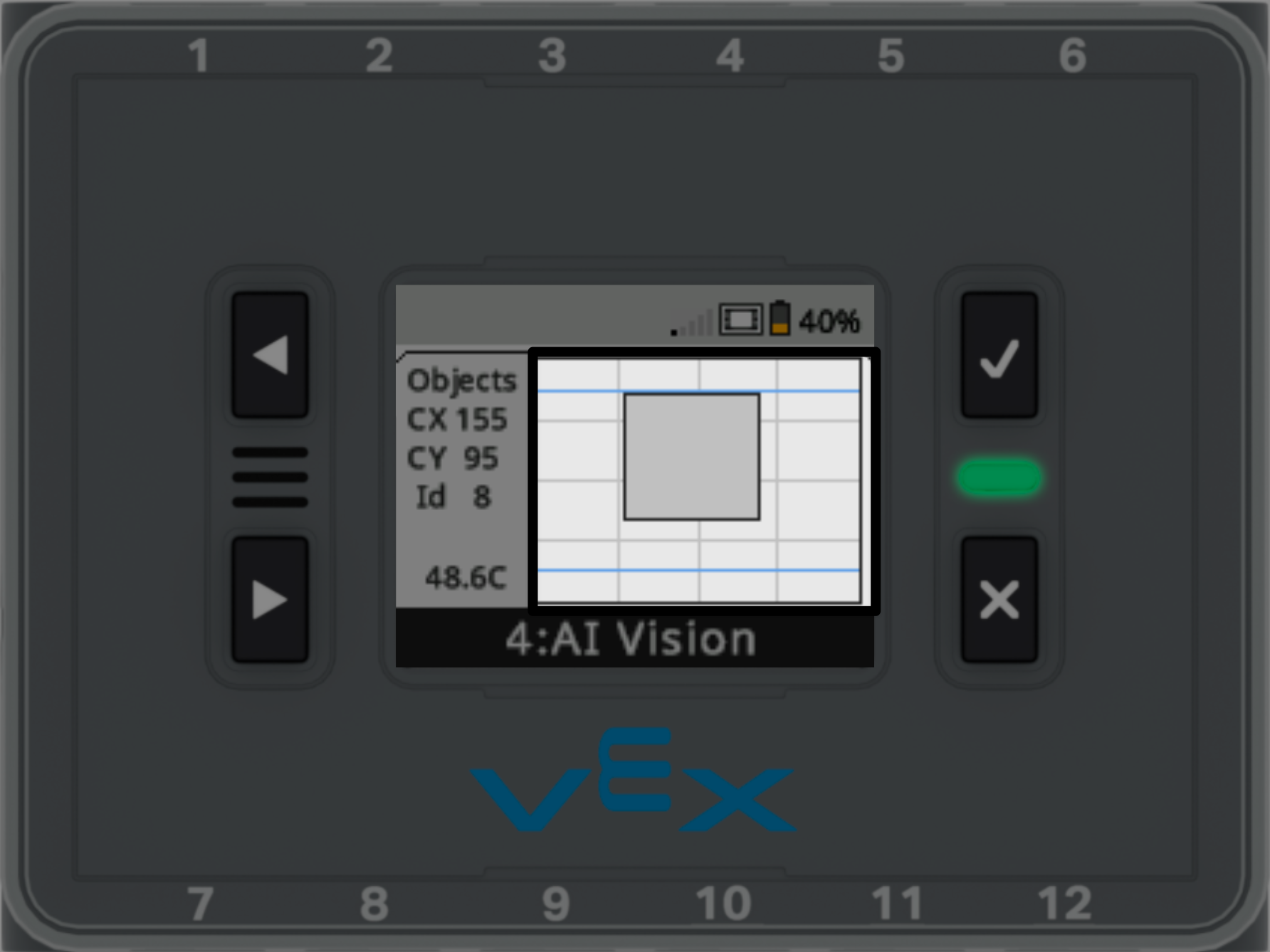

डिस्प्ले पर सेंसर के दृश्य के सापेक्ष पता लगाए गए एआई वर्गीकरण को दिखाया जाएगा।

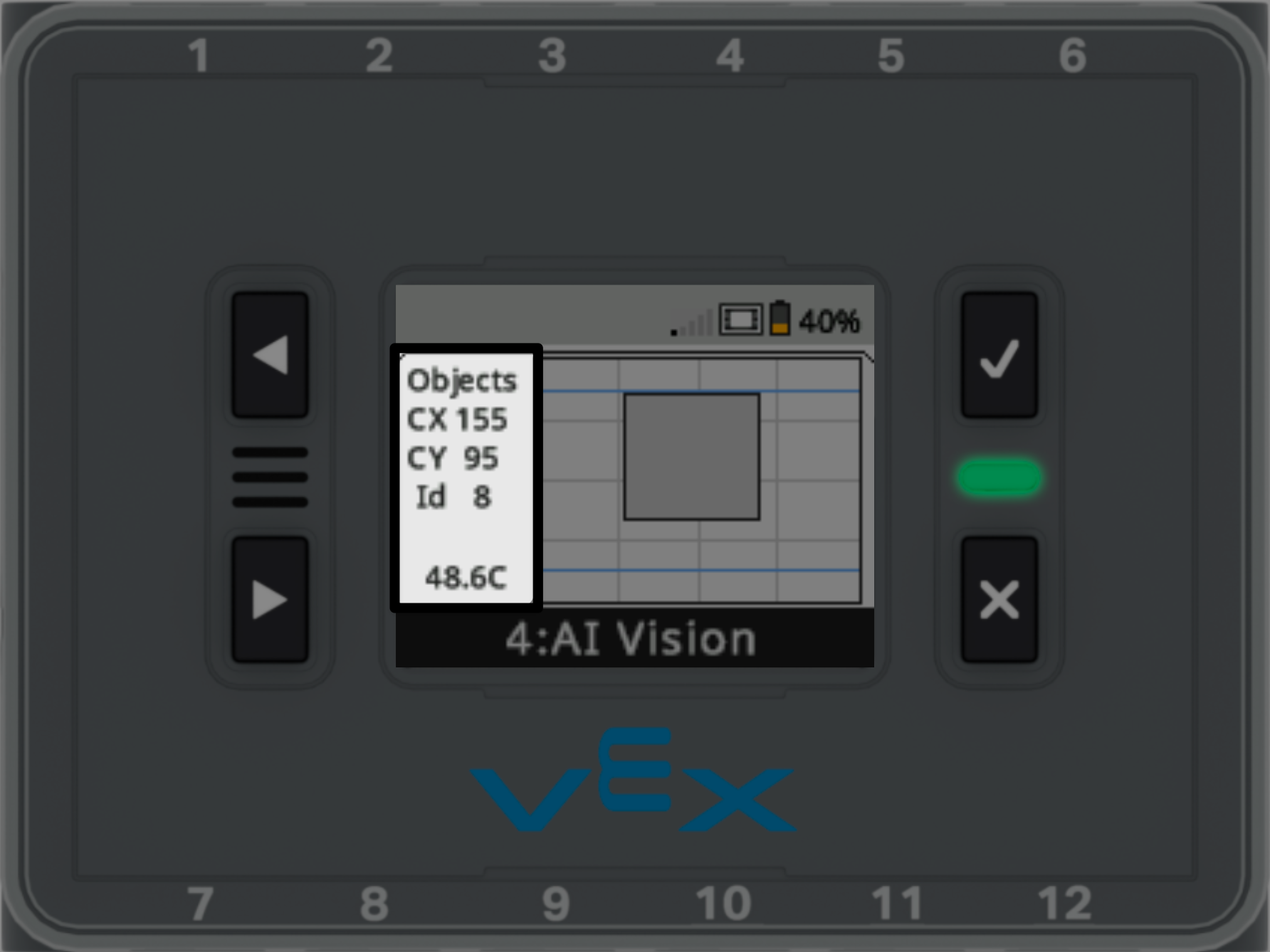

स्क्रीन के बाईं ओर एआई वर्गीकरण के केंद्र के एक्स और वाई निर्देशांक, साथ ही उसका आईडी नंबर अपडेट हो जाएगा।
एआई विजन सेंसर वस्तुओं को कैसे मापता है, इस बारे में अधिक जानकारी के लिए यहां जाएं।
