अपने VEX IQ AI विज़न सेंसर को VEXcode प्रोजेक्ट्स में उपयोग करने के लिए, आपको सबसे पहले सेंसर को वेब-आधारित VEXcode IQ से कनेक्ट और कॉन्फ़िगर करना होगा। इस आवश्यकता है:

एक VEX IQ AI विज़न सेंसर।
एक यूएसबी-सी केबल।

सेंसर को कॉन्फ़िगर करने के बाद, एआई विज़न सेंसर का उपयोग करके प्रोजेक्ट डाउनलोड करने और चलाने के लिए आपको VEX IQ ब्रेन, बैटरी और स्मार्ट केबल की भी आवश्यकता होगी।

एआई विज़न सेंसर को कनेक्ट और कॉन्फ़िगर करना

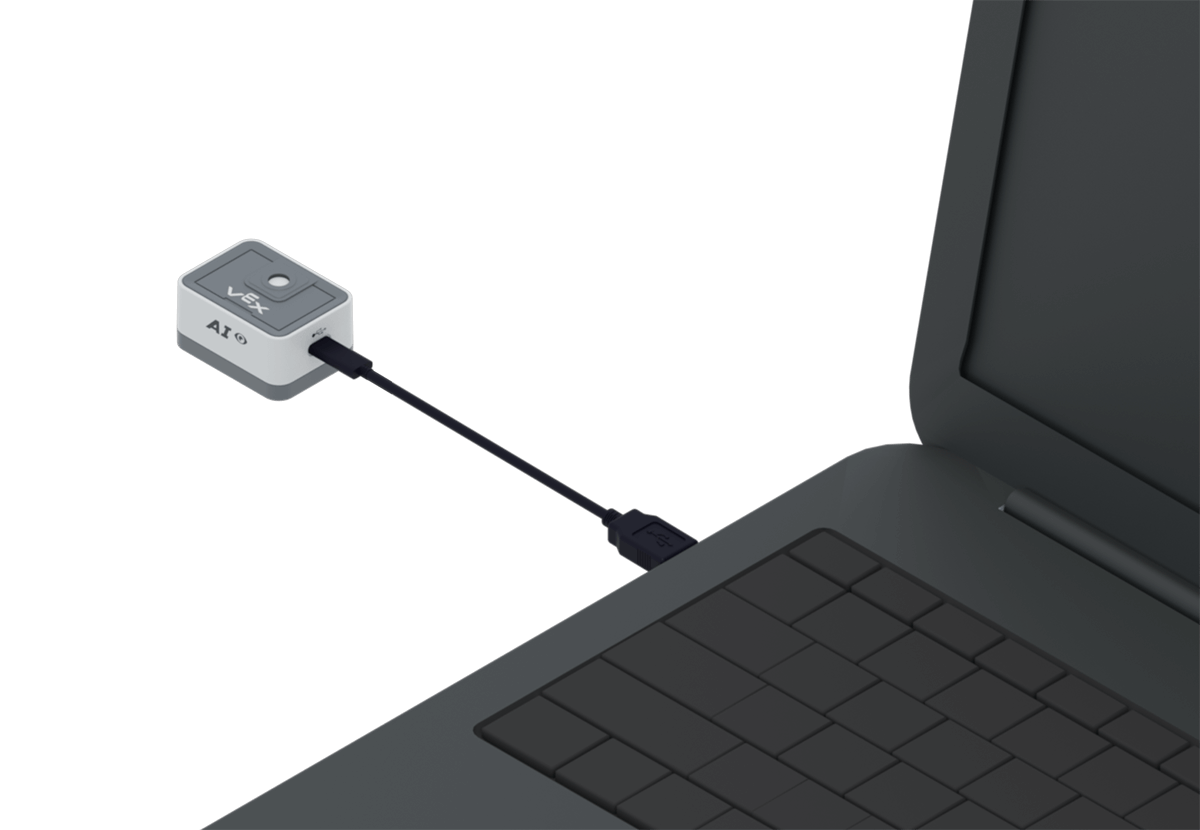

VEX IQ AI विज़न सेंसर को यूएसबी केबल के माध्यम से कंप्यूटर से जोड़ा गया है।

एआई विजन सेंसर को यूएसबी-सी केबल का उपयोग करके अपने कंप्यूटर से कनेक्ट करें।

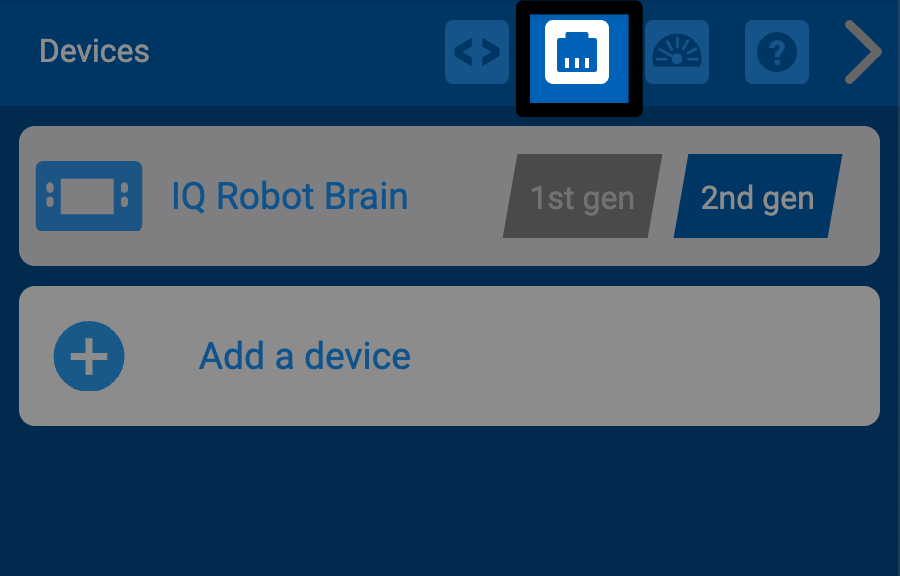

VEXcode IQ डिवाइस मेनू। बाईं ओर से दूसरे स्थान पर स्थित डिवाइस का आइकन हाइलाइट किया गया है।

-आधारित VEXcode IQ खोलें और डिवाइस मेनू खोलें।

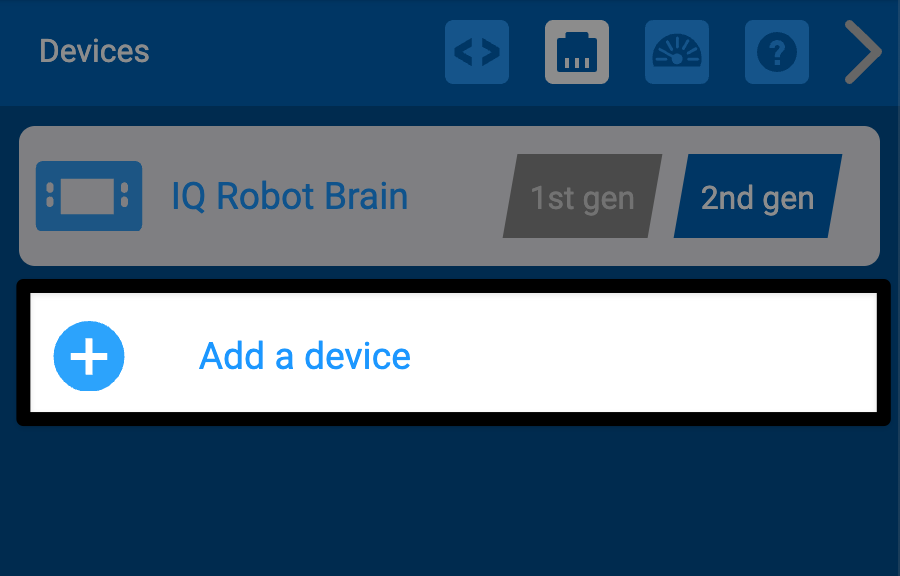

VEXcode IQ डिवाइस मेनू। पहली पंक्ति में लिखा है आईक्यू रोबोट ब्रेन द्वितीय पीढ़ी। दूसरी पंक्ति "एक डिवाइस जोड़ें" हाइलाइट की गई है।

चुनें डिवाइस जोड़ें।

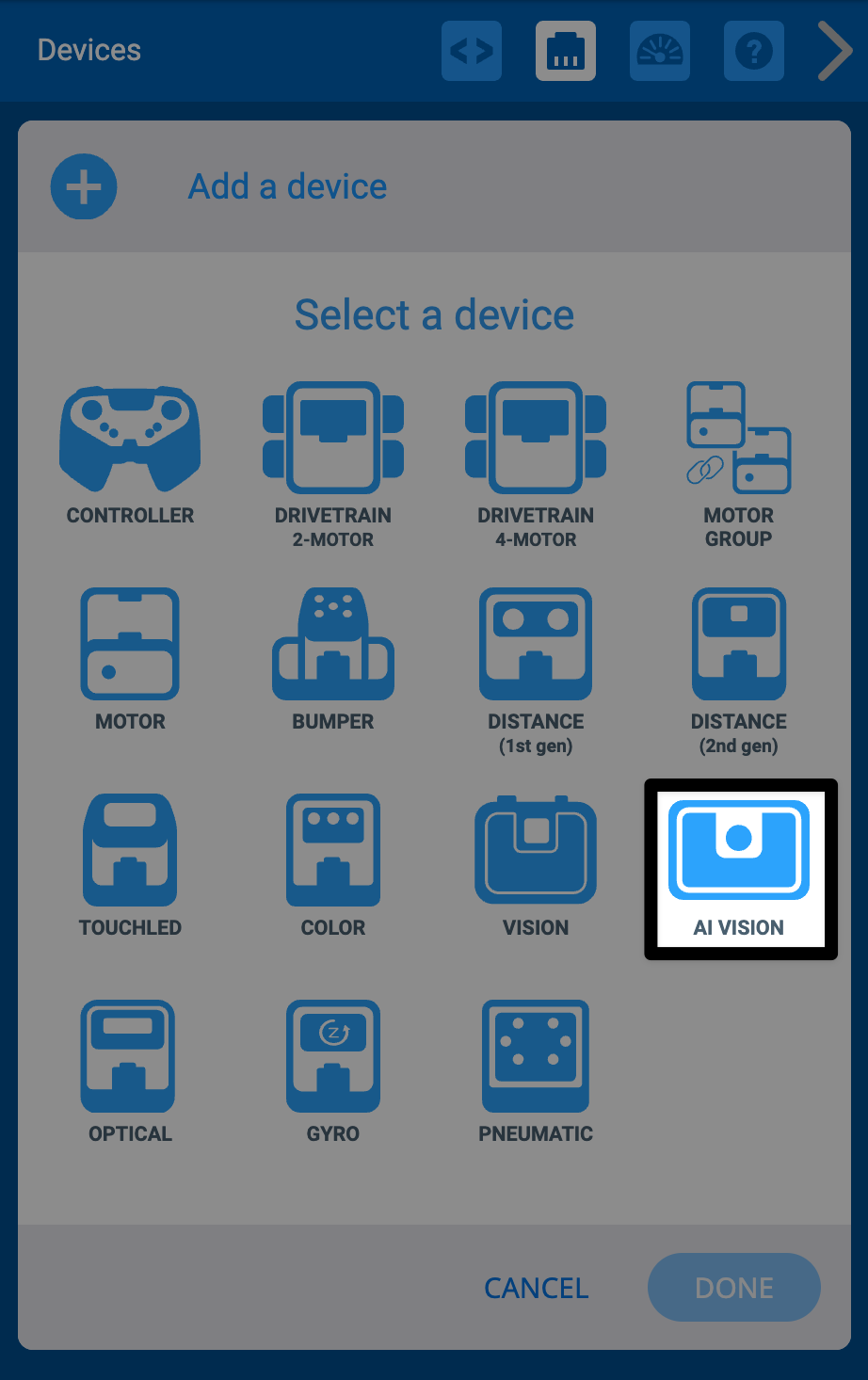

VEXcode IQ डिवाइस मेनू जिसमें डिवाइस चुनने की स्क्रीन शामिल है। एआई विजन सेंसर को प्रमुखता से दर्शाया गया है।

एआई विजन चुनें।

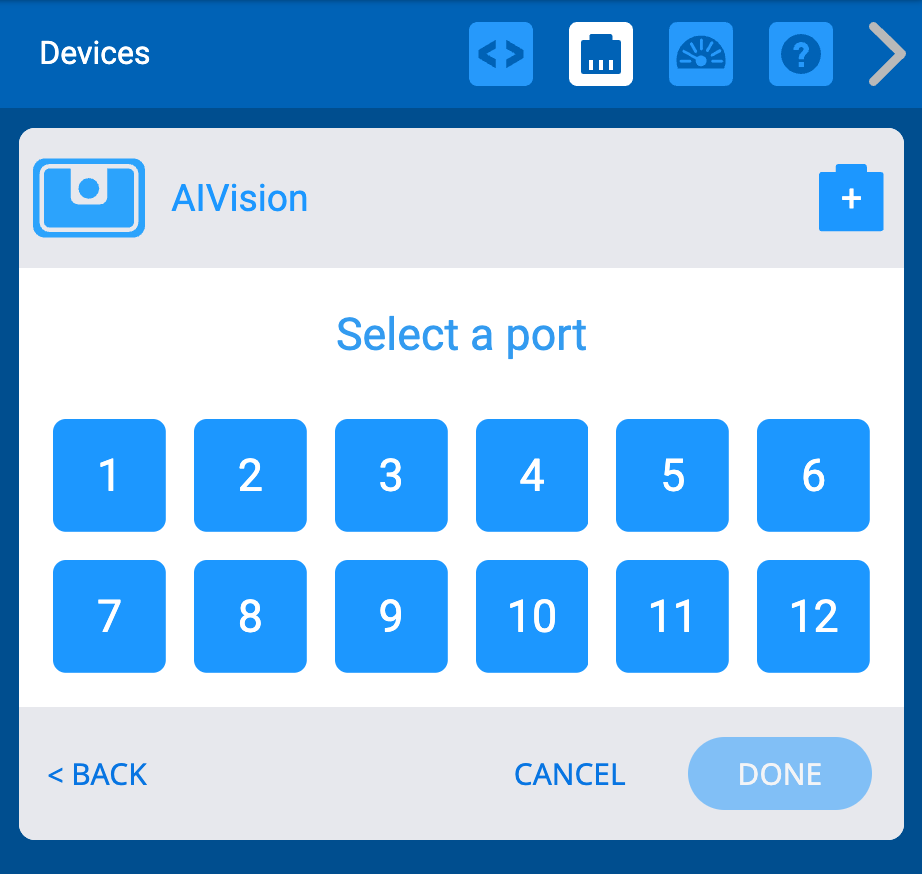

VEXcode IQ डिवाइस मेनू AIVision के साथ। 1 से 12 तक के पोर्ट चुनें।

आईक्यू ब्रेन पर उस स्मार्ट केबल पोर्ट का चयन करें जिससे सेंसर कनेक्ट होगा।

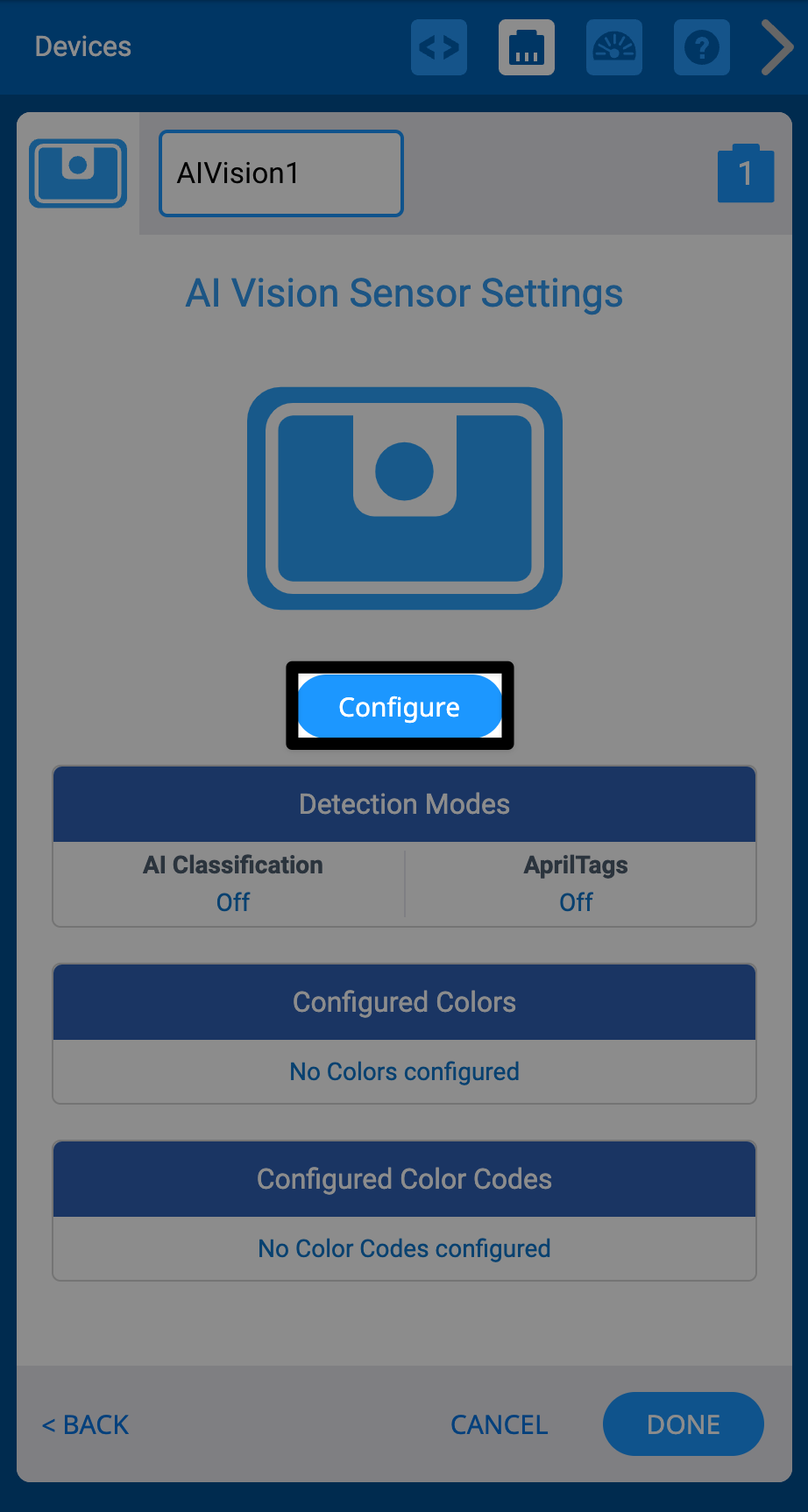

VEXcode IQ डिवाइस मेनू, AI विज़न सेंसर सेटिंग्स पेज। कॉन्फ़िगर बटन हाइलाइट हो गया है।

चुनें, कॉन्फ़िगर करें।

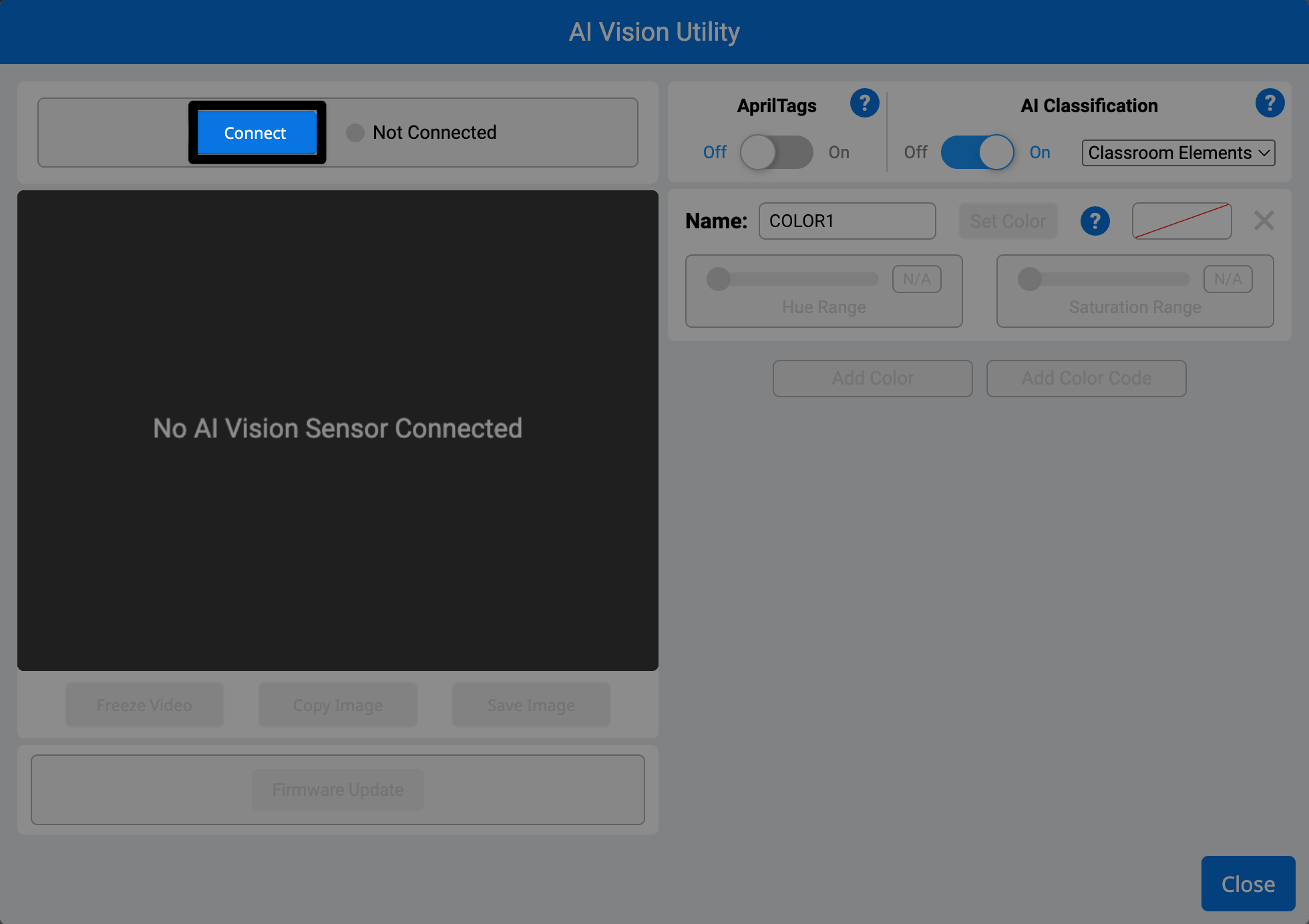

VEXcode IQ AI विज़न यूटिलिटी। कनेक्ट बटन हाइलाइट हो गया है।

एआई विजन सेंसर यूटिलिटी विंडो खुल जाएगी। अपने एआई विज़न सेंसर को कनेक्ट करने के लिए कनेक्ट चुनें।

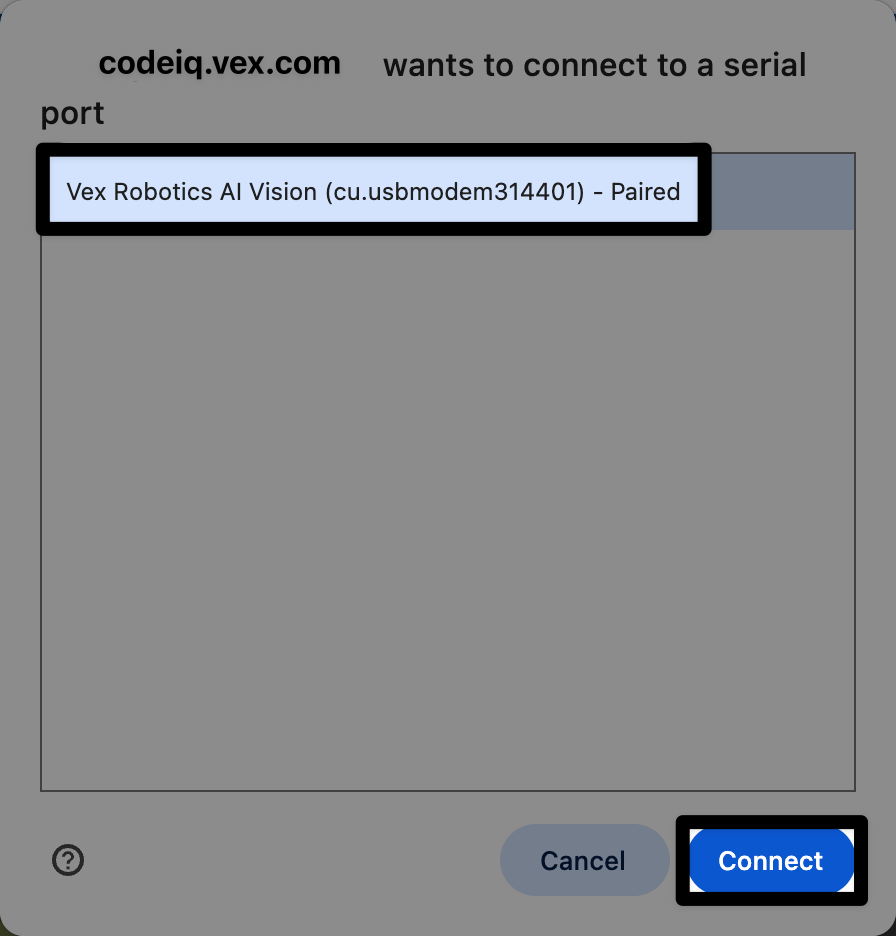

codeiq.vex.com एक सीरियल पोर्ट से कनेक्ट करना चाहता है। इसके बाद VEX रोबोटिक्स एआई विजन का पोर्ट चुना जाता है और उसे हाइलाइट किया जाता है। नीचे दाईं ओर स्थित कनेक्ट बटन भी हाइलाइट हो गया है।

एक विंडो दिखाई देगी जिसमें आपको कनेक्शन के लिए सीरियल पोर्ट चुनने के लिए कहा जाएगा। उपलब्ध विकल्प चुनें, फिर कनेक्ट चुनें।

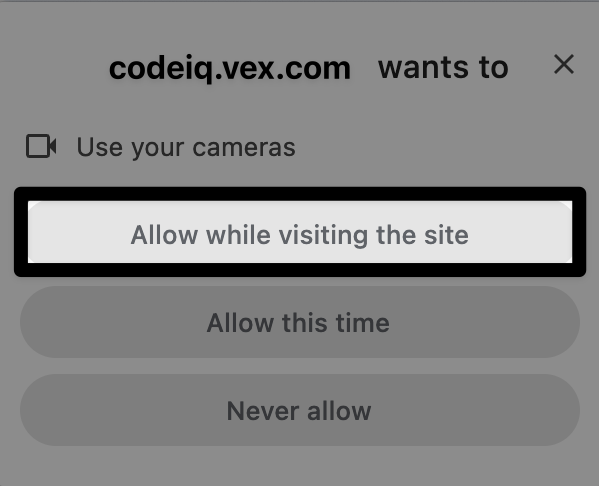

VEXcode IQ में AI विज़न यूटिलिटी में macOS अनुमति संवाद बॉक्स। साइट पर जाते समय "अनुमति दें" बटन हाइलाइट हो जाता है।

एक डायलॉग बॉक्स दिखाई देगा जिसमें आपके कैमरे के उपयोग की अनुमति मांगी जाएगी। साइट पर जाते समय अनुमति दें चुनें

यदि आपके कंप्यूटर से पहले से ही कोई अन्य कैमरा जुड़ा हुआ है, जैसे कि लैपटॉप का वेब कैमरा, तो आपको उसका संकेतक क्षण भर के लिए चालू होता हुआ दिखाई दे सकता है। यह सामान्य है और VEXcode डिफ़ॉल्ट रूप से AI विज़न सेंसर का उपयोग करेगा।

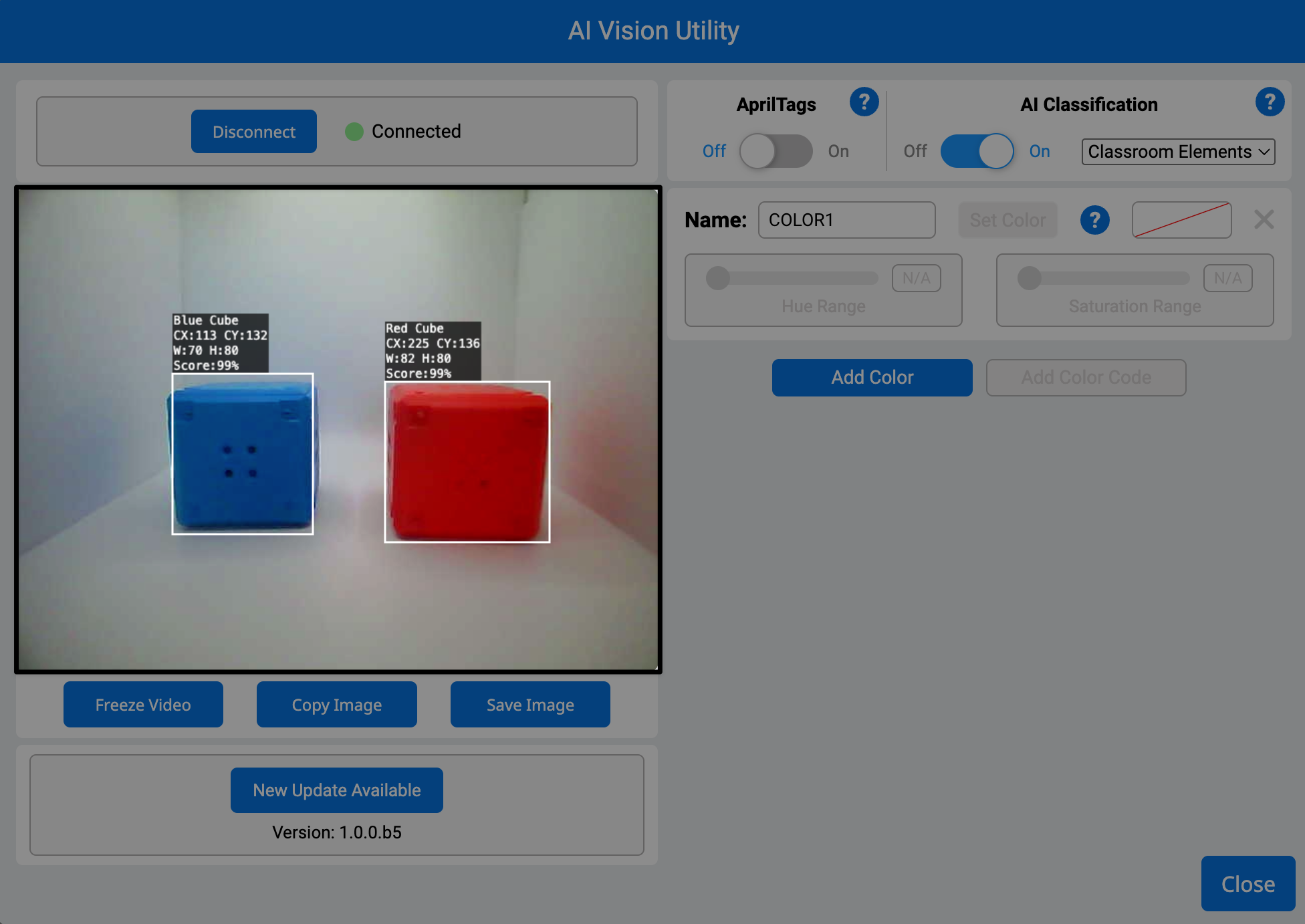

VEXcode IQ AI विज़न यूटिलिटी। बाईं ओर का कैमरा फीड हाइलाइट किया गया है।

एआई विजन सेंसर की वीडियो स्क्रीन पर वह सब कुछ दिखाई देगा जो सेंसर देख रहा है।

इसे अपडेट होने में कुछ सेकंड लग सकते हैं।

यदि यह अपडेट नहीं होता है, तो सेंसर और कंप्यूटर के बीच केबल कनेक्शन की जांच करें।

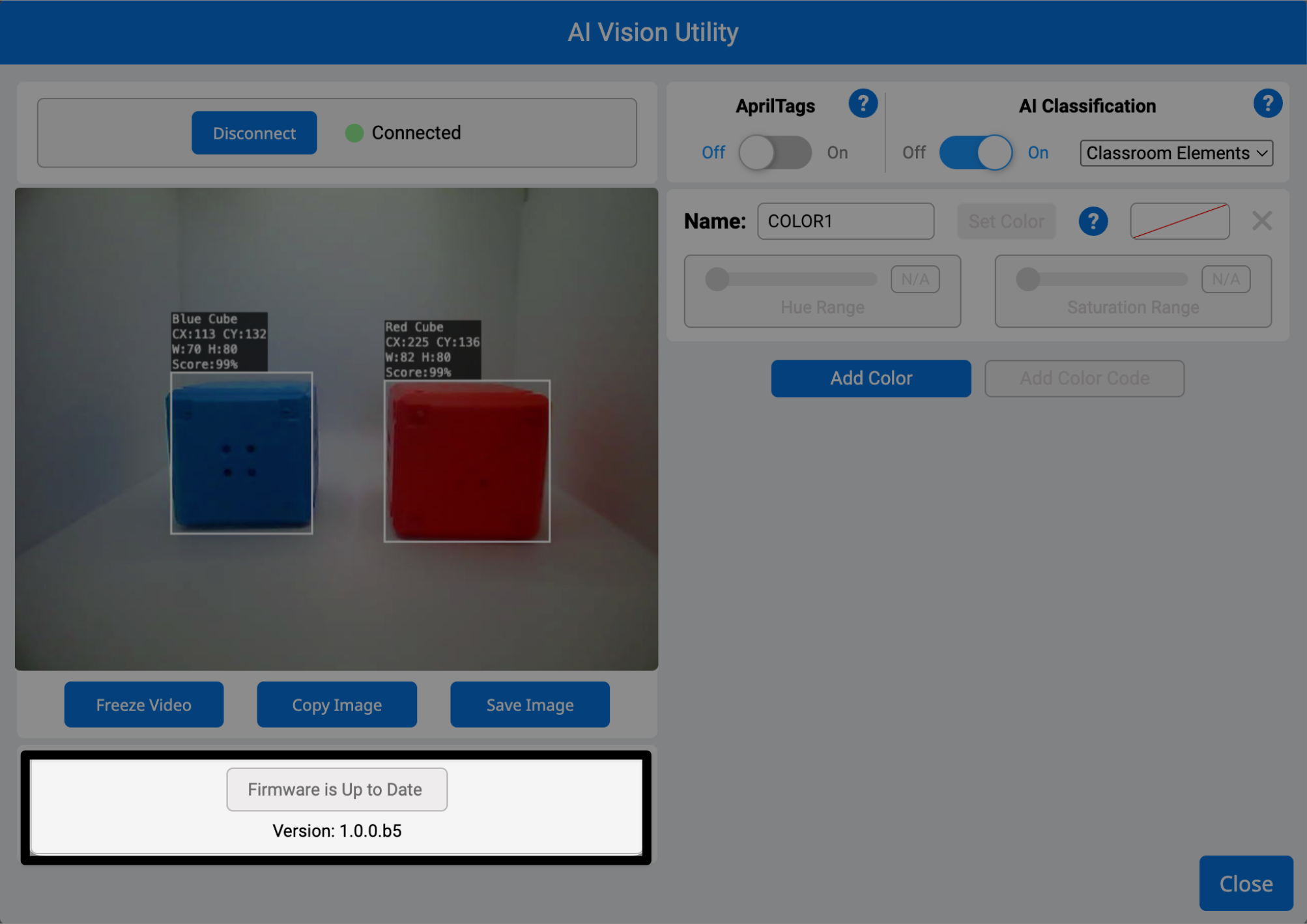

VEXcode IQ AI विज़न यूटिलिटी का फर्मवेयर अपडेटेड है। संस्करण 1.0.0.b5 हाइलाइट किया गया

एआई विजन सेंसर की स्क्रीन के नीचे, आपको एआई विजन सेंसर के फर्मवेयर के बारे में जानकारी मिलेगी।

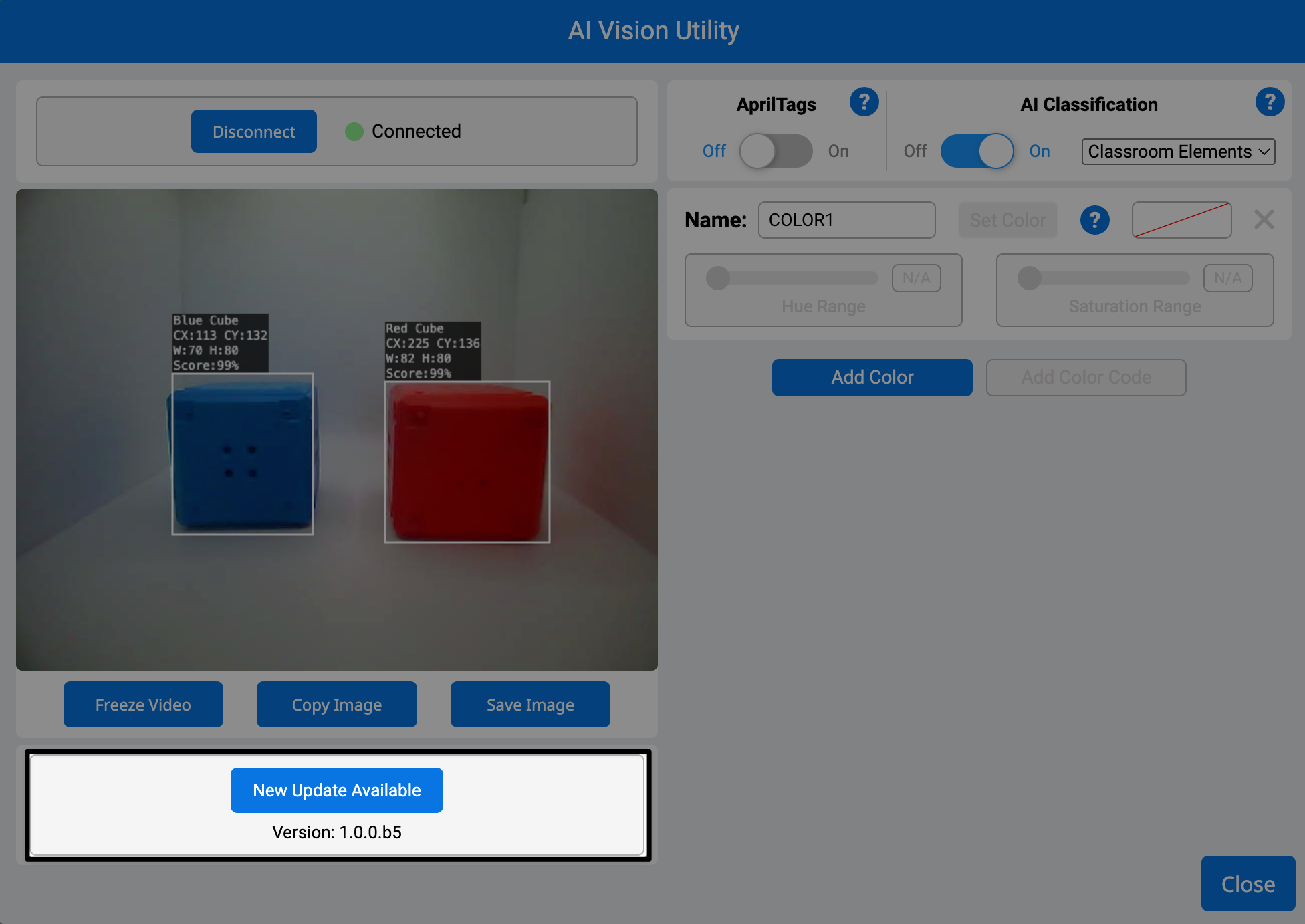

VEXcode IQ AI विज़न यूटिलिटी में नया अपडेट उपलब्ध है बटन और संस्करण 1.0.0.b5 हाइलाइट किया गया है।

यदि बटन पर नया अपडेट उपलब्धलिखा है, तो इसका मतलब है कि आपको फर्मवेयर को अपडेट करने की आवश्यकता है। एआई विज़न सेंसर के फर्मवेयर को अपडेट करने के बारे में जानने के लिए इस लेख का अनुसरण

एक छवि जिसमें फर्मवेयर अप टू डेट स्थिति संदेश दिखाया गया है

अगर वहां लिखा है फर्मवेयर अप टू डेट है तो आपके एआई विजन सेंसर में सबसे नया फर्मवेयर है और यह इस्तेमाल के लिए तैयार है!

एआई डिटेक्शन मोड में से किसी एक को सक्रिय करने के तरीके के बारे में जानकारी के लिए, यह लेख देखें।

एआई विज़न सेंसर को आईक्यू ब्रेन से जोड़ना

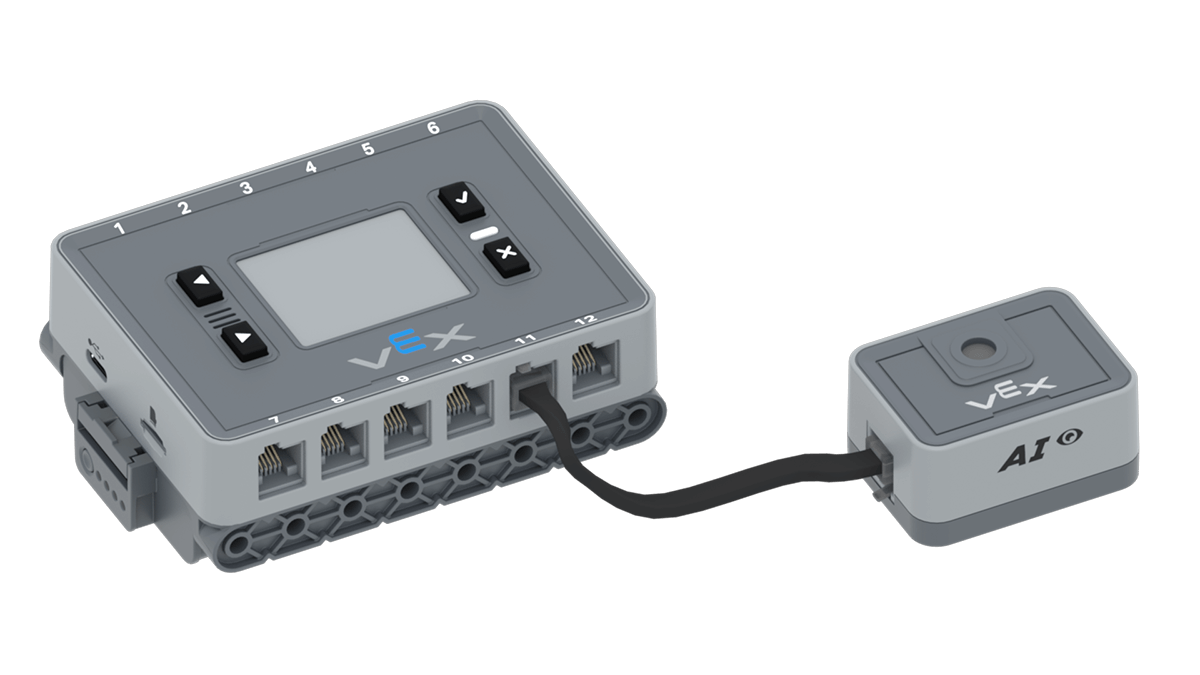

VEX IQ ब्रेन पोर्ट 11 पर IQ AI विज़न सेंसर से कनेक्ट होता है।

एआई विजन सेंसर को कॉन्फ़िगर करने के बाद, सेंसर को कंप्यूटर से डिस्कनेक्ट करें और इसे स्मार्ट केबल की मदद से अपने आईक्यू ब्रेन से कनेक्ट करें।

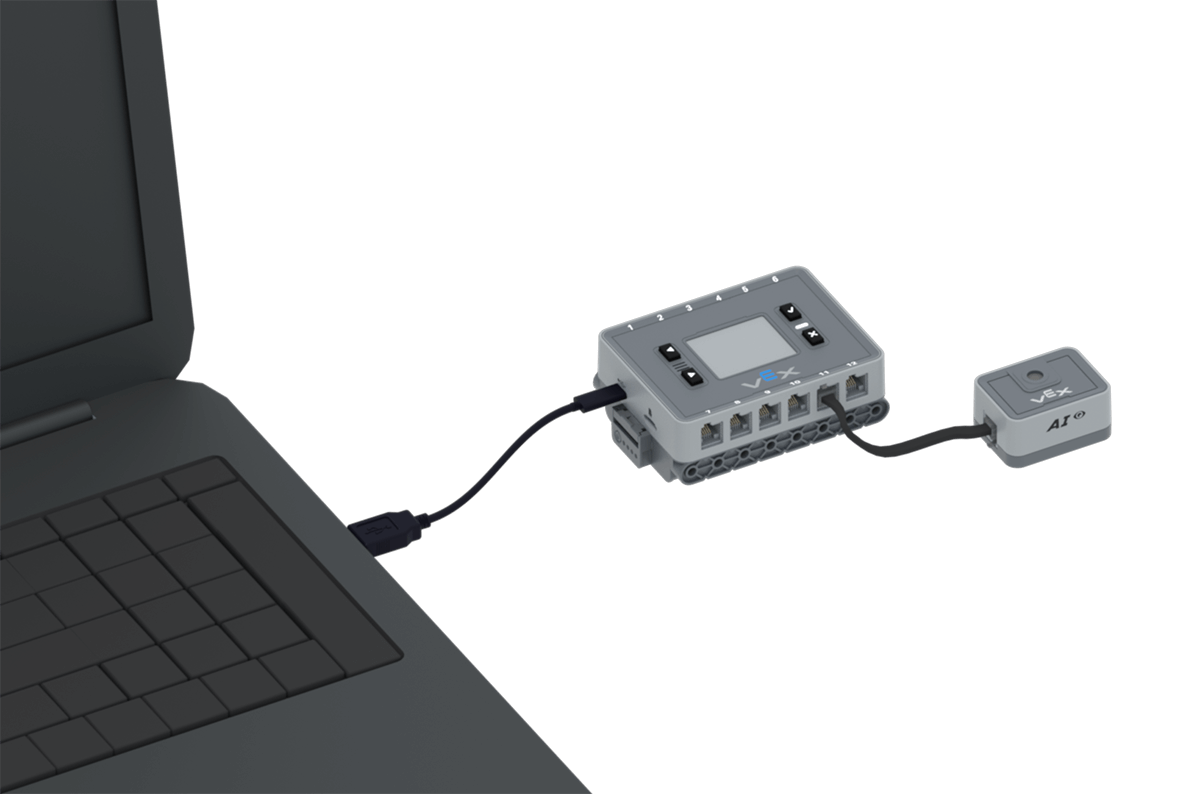

VEX IQ 2nd जनरेशन ब्रेन AI विज़न सेंसर को कंप्यूटर से जोड़ता है

अब आप एआई विजन सेंसर का उपयोग करके प्रोजेक्ट डाउनलोड करने के लिए अपने आईक्यू ब्रेन को अपने कंप्यूटर से कनेक्ट कर सकते हैं।
