V5 ब्रेन पर विज़न सेंसर डेटा देखना – वेक्स लाइब्रेरी

आप पूर्व-निर्धारित रंग संकेतों के साथ मस्तिष्क पर स्थित विज़न सेंसर से वास्तविक समय का डेटा देख सकते हैं।

विज़न सेंसर डेटा तक पहुंचें

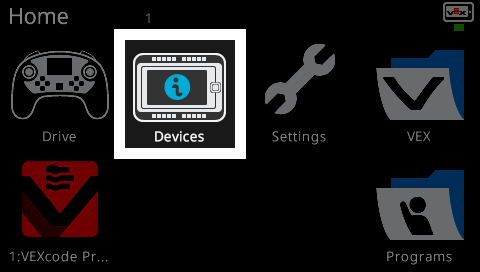

होम मेनू में ब्रेन स्क्रीन दिखाई देती है, जिसमें डिवाइसेस विकल्प हाइलाइट किया गया है।

होम मेनू से डिवाइसेस चुनें।

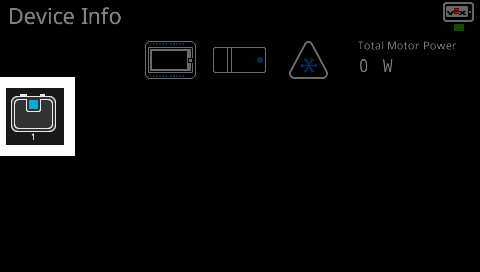

ब्रेन स्क्रीन डिवाइस इन्फो मेनू में दिखाई देती है, जिसमें ब्रेन के सभी स्मार्ट पोर्ट और कनेक्टेड डिवाइसों की सूची होती है। डिवाइस इन्फो मेनू में विज़न सेंसर आइकन को हाइलाइट किया गया है, जो यह दर्शाता है कि इसे चुनकर इसका सूचना मेनू खोला जा सकता है।

उस पोर्ट का चयन करें जिससे विज़न सेंसर जुड़ा हुआ है। इस मामले में, यह पोर्ट 1 है।

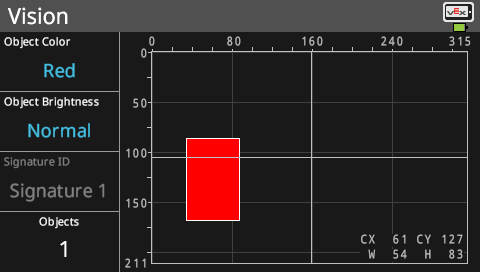

ब्रेन स्क्रीन विजन सेंसर मेनू में दिखाई देती है, जिसमें सेंसर का डेटा सूचीबद्ध होता है। मेनू किसी वस्तु के रंग, चमक और हस्ताक्षर आईडी का डेटा दिखाता है। मेनू में एक आरेख भी है जो पता लगाए गए ऑब्जेक्ट्स को रंगीन आयतों के रूप में दर्शाता है और उनकी स्थिति को सूचीबद्ध करता है। इस स्क्रीनशॉट में एक वस्तु का पता चला है। वस्तु का रंग लाल है, उसकी चमक सामान्य है और उसका हस्ताक्षर आईडी हस्ताक्षर 1 है।

पूर्व-निर्धारित रंग संकेतों से मेल खाने वाली कोई भी वस्तु अब स्क्रीन पर दिखाई देगी।

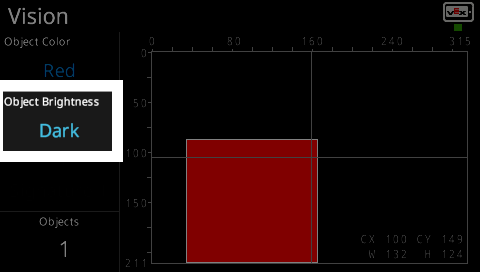

ब्रेन स्क्रीन विजन सेंसर मेनू में दिखाई देती है, जिसमें सेंसर का डेटा सूचीबद्ध होता है। ऑब्जेक्ट ब्राइटनेस विकल्प हाइलाइट किया गया है, और इस उदाहरण में इसे डार्क पर सेट किया गया है।

ऑब्जेक्ट ब्राइटनेस बटन दबाने से पहले से कॉन्फ़िगर किए गए रंग सिग्नेचर की चमक बदल जाती है

इससे मौजूदा प्रकाश व्यवस्था की स्थिति में पता लगाने की सटीकता में सुधार हो सकता है। उपलब्ध चमक स्तर इस प्रकार हैं:

सामान्य
रोशनी
अँधेरा

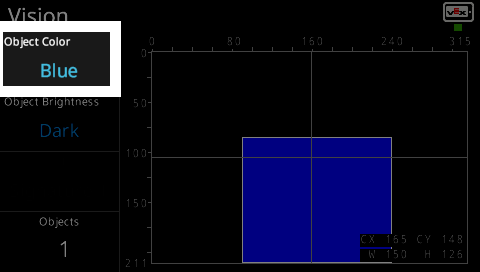

ब्रेन स्क्रीन विजन सेंसर मेनू में दिखाई देती है, जिसमें सेंसर का डेटा सूचीबद्ध होता है। ऑब्जेक्ट कलर विकल्प हाइलाइट किया गया है, और इस उदाहरण में इसे ब्लू पर सेट किया गया है और एक नीली वस्तु का पता लगाया गया है।

आप ऑब्जेक्ट कलर बटन दबाकर यह बदल सकते हैं कि किस पूर्व-निर्धारित कलर सिग्नेचर की तलाश करनी है। उपलब्ध रंग संयोजन इस प्रकार हैं:

लाल
हरा
नीला
पीला
