VEX AIM कोडिंग रोबोट के साथ कोडिंग शुरू करने के लिए, आपको सबसे पहले इसे VEXcode AIM से कनेक्ट करना होगा। टैबलेट पर रोबोट को केवल ब्लूटूथ के माध्यम से ही जोड़ा जा सकता है। रोबोट को कनेक्ट करने के लिए नीचे दिए गए चरणों का पालन करें।

रोबोट से कनेक्ट करें

रोबोट के पीछे पावर बटन लगा हुआ था। यह बटन रोबोट के पीछे USB-C केबल के पोर्ट के नीचे है।

रोबोट के पीछे स्थित पावर बटन दबाकर रोबोट को चालू करें।

टैबलेट डिवाइस पर VEXcode AIM इंटरफ़ेस, मोशन ड्रॉअर को विभिन्न मूवमेंट ब्लॉकों के साथ खुला दिखाता है।

VEXcode AIM खोलें.

वही VEXcode AIM इंटरफ़ेस, जिसमें टूलबार में रोबोट ड्रॉपडाउन बटन लाल रंग में हाइलाइट किया गया है, जो कार्यस्थान के ऊपर शीर्ष केंद्र के पास स्थित है।

ऊपरी दाएं कोने में रोबोट आइकन का चयन करें।

VEXcode AIM में ब्लूटूथ कनेक्शन स्थिति पैनल सभी फ़ील्ड को डिस्कनेक्टेड या अनुपलब्ध के रूप में दिखाता है। ब्लूटूथ के माध्यम से कनेक्ट नामक नीला बटन नीचे की ओर हाइलाइट किया गया है।

मेनू से ब्लूटूथ के माध्यम से कनेक्ट करें चयन करें।

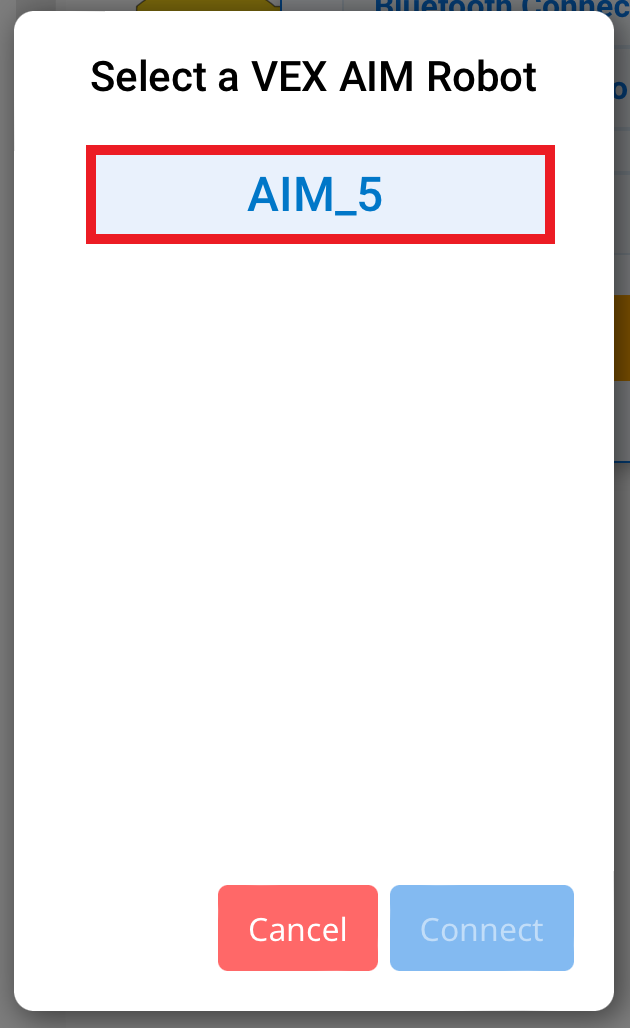

एक संवाद बॉक्स जिसका शीर्षक है एक VEX AIM रोबोट का चयन करें, जिसमें एक उपलब्ध विकल्प, AIM_5, दिखाया गया है और सूची में हाइलाइट किया गया है।

एक विंडो खुलेगी जिसमें उपलब्ध रोबोट दिखेंगे। अपना रोबोट चुनें.

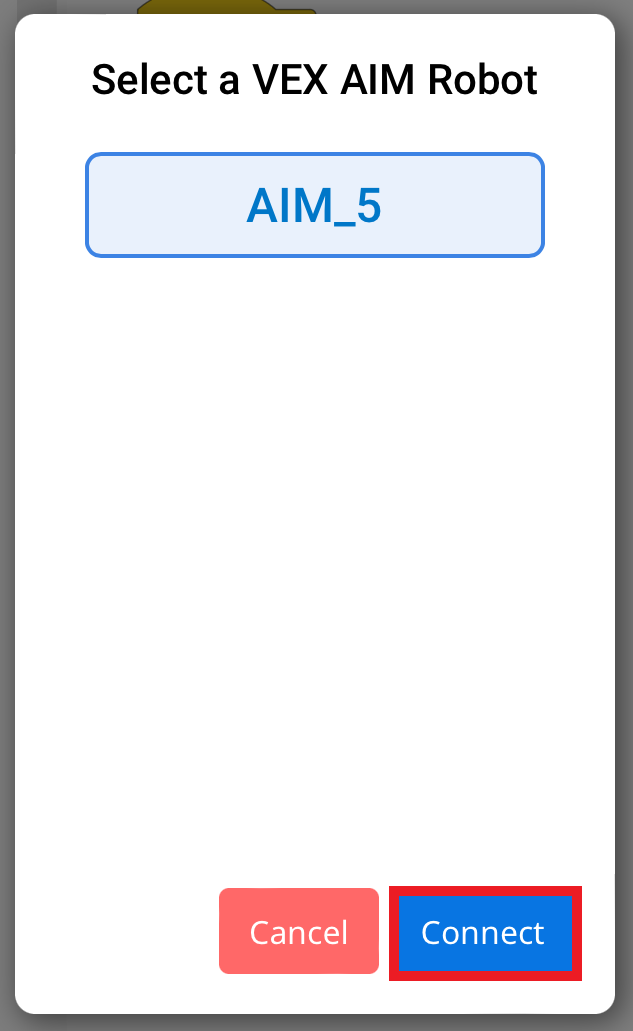

पिछली छवि के समान ही संवाद बॉक्स, जिसमें अब कनेक्ट बटन नीले रंग में हाइलाइट किया गया है, जो दर्शाता है कि AIM_5 चयनित है और कनेक्ट होने के लिए तैयार है।

फिर, कनेक्ट करें चुनें.

एक रेडियो कनेक्शन कोड प्रॉम्प्ट दिखाया जाता है, जिसमें लिखा होता है, VEX रोबोट पर प्रदर्शित 4-अंकीय रेडियो कनेक्शन कोड दर्ज करें, साथ ही संख्याओं को दर्ज करने के लिए एक खाली संवाद बॉक्स भी होता है।

यदि आपने पहली बार रोबोट को इस डिवाइस से जोड़ा है, तो VEXcode AIM में एक पॉप-अप दिखाई देगा। यह आपको अपने रोबोट की स्क्रीन पर एक कोड इनपुट करने के लिए प्रेरित करेगा।

रोबोट स्क्रीन पर एक संकेत दिखाया गया है जिसमें लिखा है ब्लूटूथ आईडी 5938।

रोबोट की स्क्रीन पर 4 अंकों का कोड दिखाई देगा। ध्यान दें कि यह आपके रोबोट के लिए विशिष्ट होगा। यहां दिखाई गई छवि 4 अंकों वाले कोड का एक उदाहरण है।

वही रेडियो कनेक्शन कोड संकेत, इस बार संवाद बॉक्स में संख्या चिह्नों के साथ, जो यह संकेत देते हैं कि संख्या कहां दर्ज करनी है। निचले दाएं कोने में सबमिट बटन हाइलाइट किया गया है जो यह बताता है कि क्या चुनना है।

एक बार कोड इनपुट करने के बाद, सबमिट बटन का चयन करें।

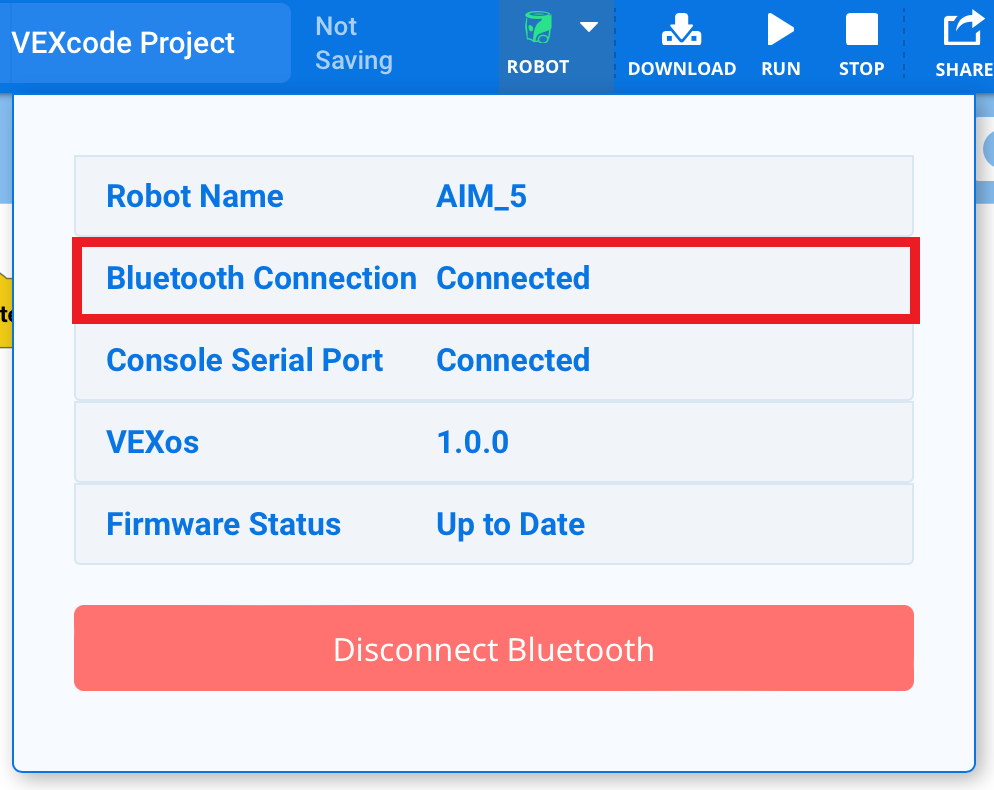

ब्लूटूथ कनेक्शन पैनल अब AIM_5 को कनेक्टेड रोबोट के रूप में प्रदर्शित करता है। ब्लूटूथ कनेक्शन और कंसोल सीरियल पोर्ट दोनों कनेक्टेड के रूप में दिखाई देते हैं। डिस्कनेक्ट ब्लूटूथ बटन नीचे दिखाई देता है।

ऊपरी बाएं कोने में स्थित रोबोट आइकन अब हरा दिखाई देगा। अब जब रोबोट आइकन का चयन किया जाता है, तो ब्लूटूथ कनेक्शन विकल्प कनेक्टेडदिखाएगा।

रोबोट की स्क्रीन पर ड्राइव आइकन और ऊपरी बाएं कोने में ठोस हरा ब्लूटूथ प्रतीक दिखाई देता है, जो सफल कनेक्शन का संकेत देता है।

रोबोट की स्क्रीन पर ब्लूटूथ आइकन भी हरा हो जाएगा, जिससे पता चलेगा कि ब्लूटूथ कनेक्ट हो गया है।

काले पाठ के साथ एक सफेद संवाद बॉक्स जो कहता है कि VEX AIM का फर्मवेयर पुराना हो गया है और इसे USB कनेक्शन के माध्यम से macOS या Windows पर VEXcode AIM का उपयोग करके अपडेट किया जाना चाहिए। नीचे दाएं कोने में एक नीला OK बटन दिखाई देता है।

यदि कनेक्ट करने के बाद आपको फर्मवेयर आउट-ऑफ-डेट संदेश दिखाई देता है, तो आपको USB केबल का उपयोग करके रोबोट को अपने कंप्यूटर से कनेक्ट करना होगा। निर्देशों के लिए, VEX AIM कोडिंग रोबोट को VEXcode AIM से कनेक्ट करना - USBदेखें।
