चाहे भागों को व्यवस्थित करना हो, निर्माण निर्देशों का पालन करना हो, या कस्टम डिजाइन बनाना हो, किसी भाग की सही पहचान करना आपकी सफलता के लिए महत्वपूर्ण हो सकता है।

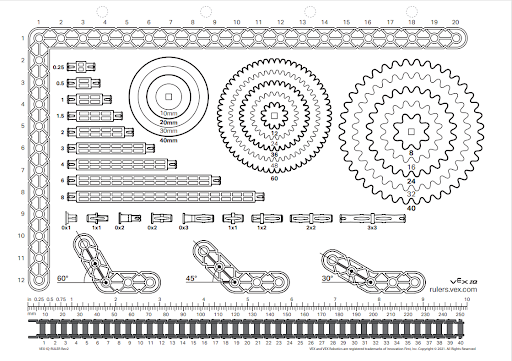

VEX IQ पार्ट्स रूलर भागों की पहचान करने में मदद करने के लिए एक उपयोगी उपकरण है।
नोट: .pdf प्रिंट करते समय 100% स्केल पर सेट करना सुनिश्चित करें।
भागों की पहचान करने के लिए रूलर का उपयोग करना
VEX IQ पार्ट्स रूलर का उपयोग भागों को व्यवस्थित करते समय या निर्माण निर्देशों के एक सेट का पालन करते समय भागों की पहचान करने के लिए किया जा सकता है। रूलर पर पैमाना 1:1 है, इसलिए भागों को आसानी से रूलर के ऊपर रखा जा सकता है।
बीम और प्लेटों को मापना. दिखाया गया उदाहरण 2x7 बीम है।
- 2, 2 पिच इकाइयों की चौड़ाई को इंगित करता है।
- 7, 7 पिच इकाइयों की लंबाई को दर्शाता है।
गतिरोध को मापना. दिखाया गया उदाहरण 4x स्टैंडऑफ़ है।

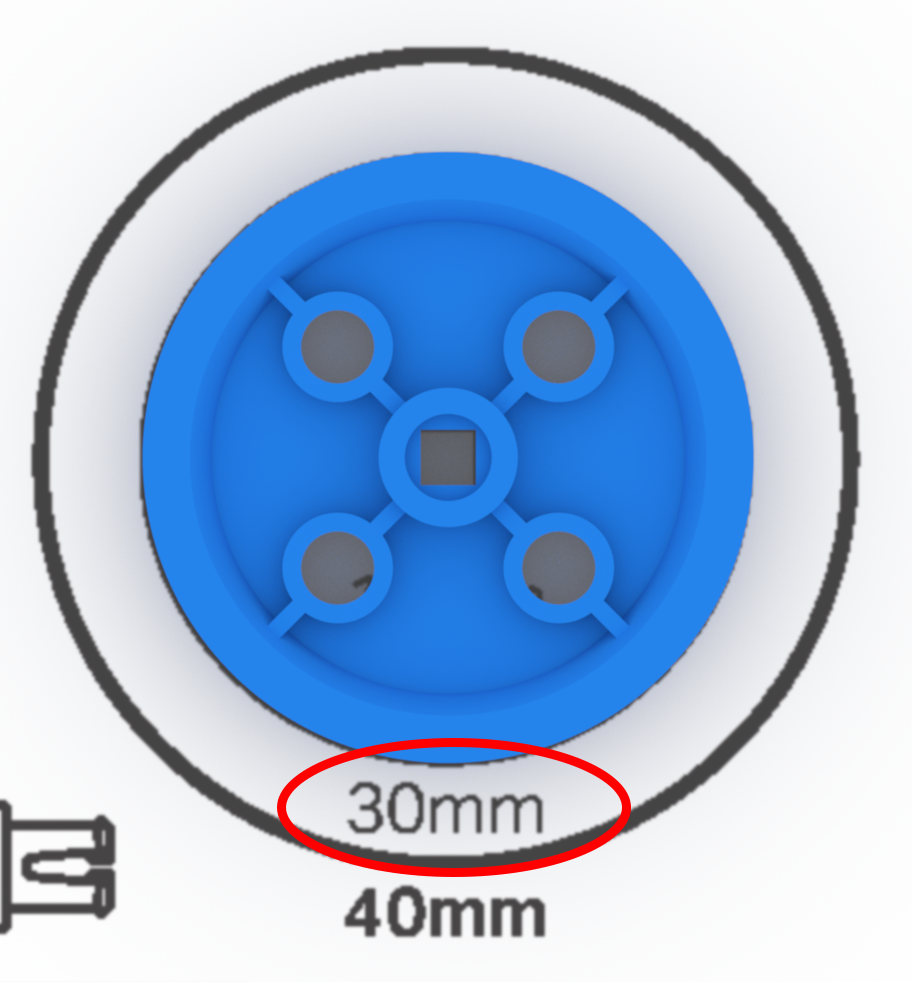

मापने वाली पुली. दिखाया गया उदाहरण 30 मिमी पुली है।

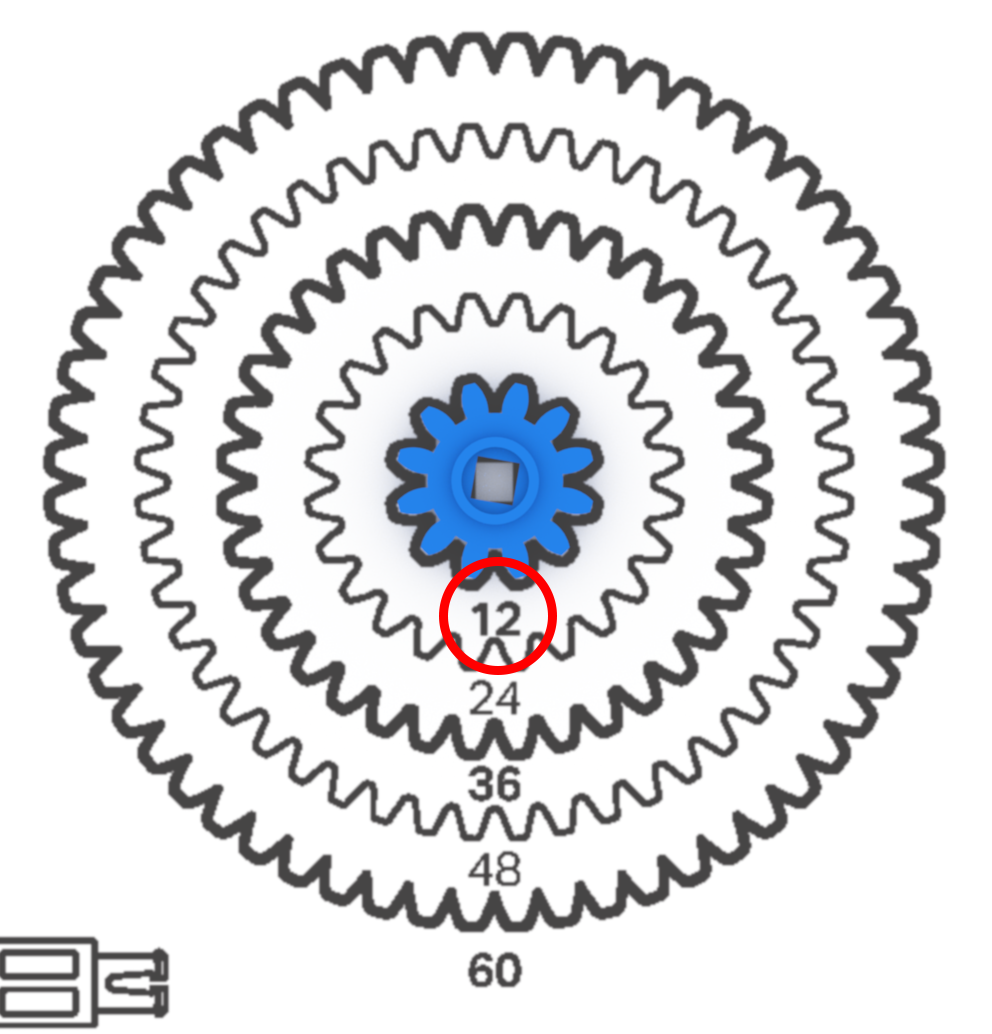

मापने गियर. दिखाया गया उदाहरण 12 दांत वाला गियर है।

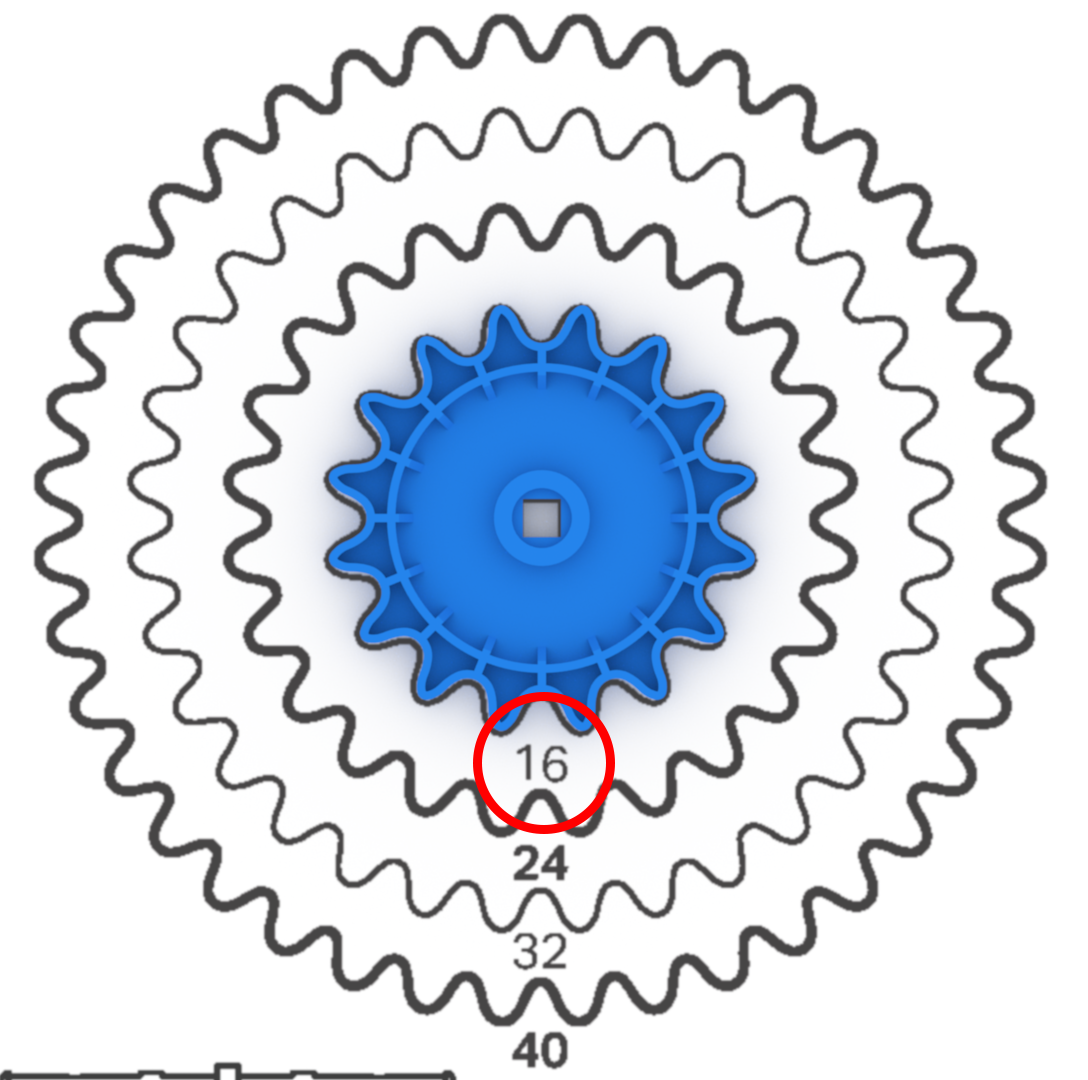

स्प्रोकेट को मापना. दिखाया गया उदाहरण 16 दांत वाला स्प्रोकेट है।

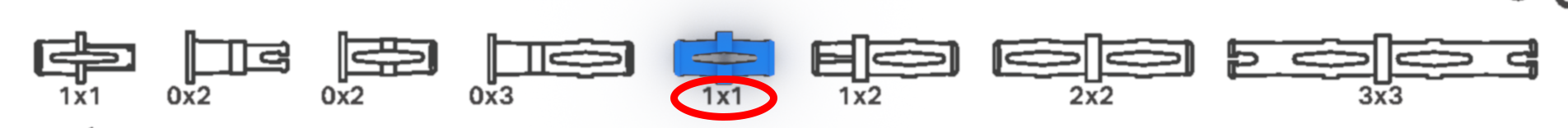

मापने पिन. दिखाया गया उदाहरण 1x1 पिन है।

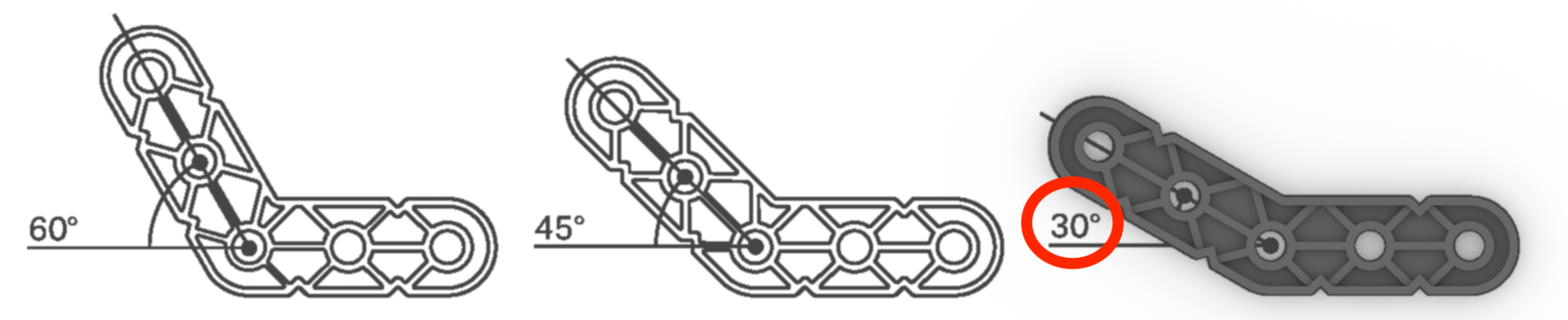

विशेष बीम को मापें. दिखाया गया उदाहरण 30° कोण बीम है।
रोबोट को असेंबल करते समय रूलर का उपयोग करना
VEX प्लास्टिक पार्ट्स रूलर का उपयोग भागों और दूरियों को मापने के लिए एक मापक उपकरण के रूप में भी किया जा सकता है। यह उस समय बहुत उपयोगी हो सकता है जब आप किसी कस्टम रोबोट को डिजाइन और असेंबल कर रहे हों, जिसमें भागों के चयन के संबंध में विशिष्ट निर्देश नहीं होते हैं।
टिप और ट्रिक: VEX प्लास्टिक पार्ट्स रूलर का .pdf एक स्पष्ट प्लास्टिक पारदर्शिता पर मुद्रित किया जा सकता है। इससे रूलर को रोबोट पर लगाया जा सकेगा और रूलर के माध्यम से माप लिया जा सकेगा।
कस्टम रोबोट को असेंबल करते समय रूलर का उपयोग करने के कुछ उदाहरण यहां दिए गए हैं।

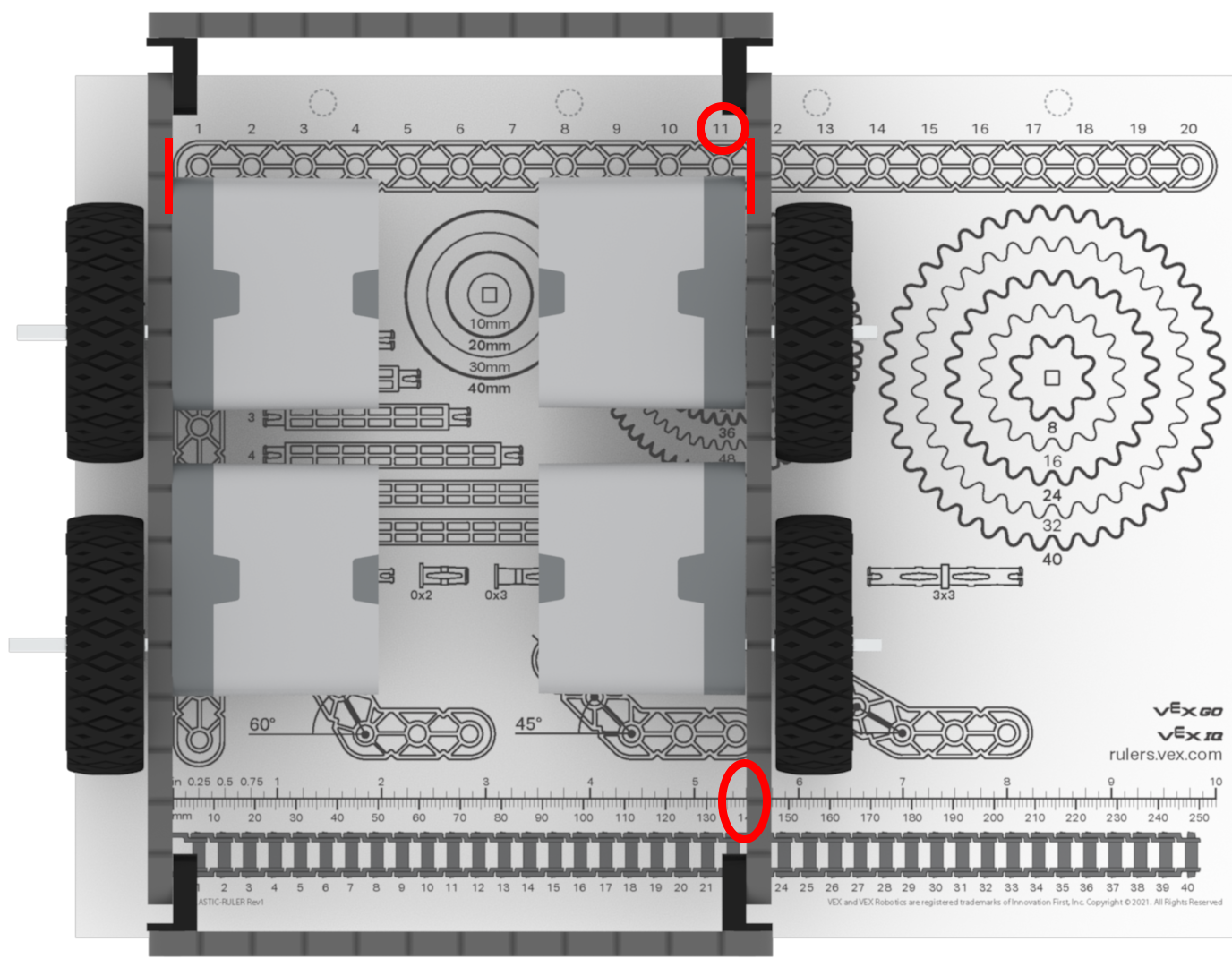

रोबोट चेसिस पर बीम के बीच की दूरी को मापना। यह उदाहरण रोबोट चेसिस पर बीम के बीच की दूरी को 11 पिच या 5.5 इंच मापता है।

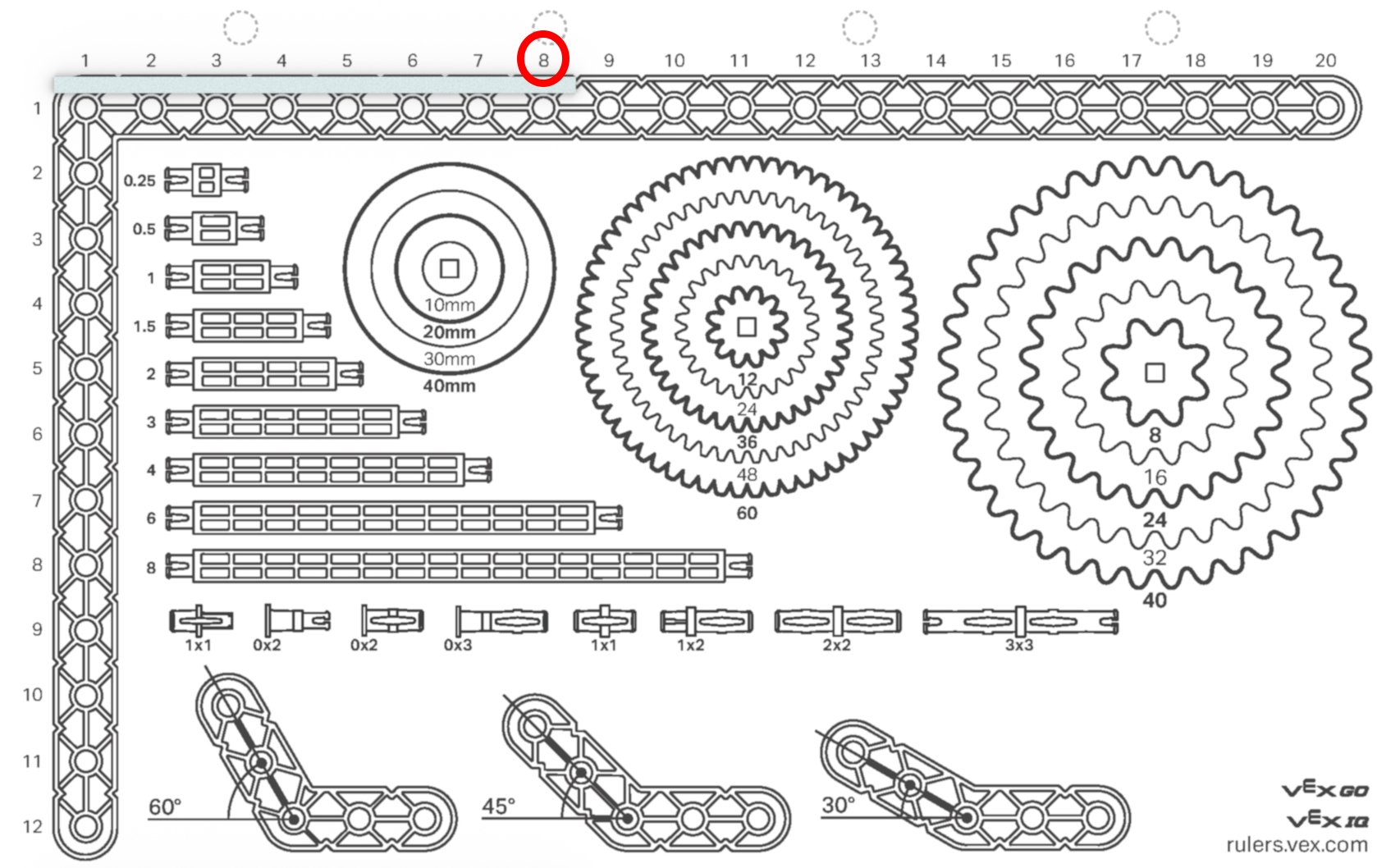

शाफ्ट की लंबाई मापने के लिए पिच का उपयोग करना। यह उदाहरण 8 पिच शाफ्ट को दर्शाता है।

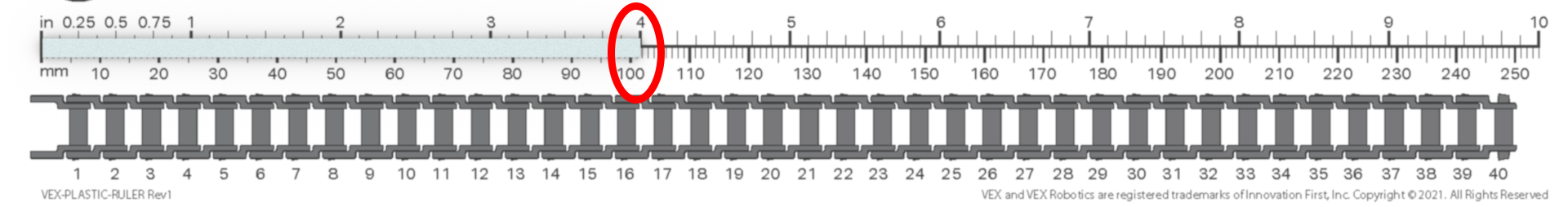

शाफ्ट की लंबाई मापने के लिए इंच/मिलीमीटर का उपयोग करना। यह उदाहरण 4" शाफ्ट (4 इंच/102 मिलीमीटर) दर्शाता है।

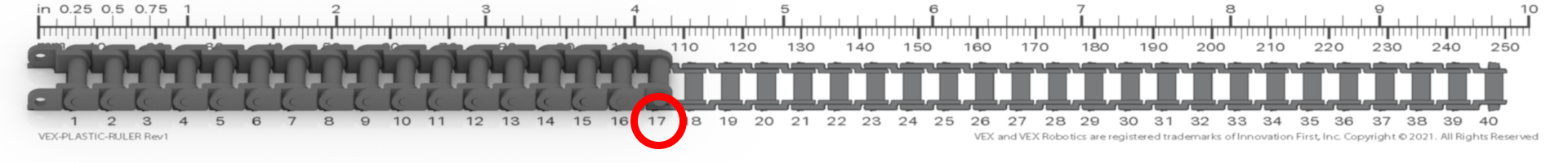

चेन/स्प्रोकेट प्रणाली में चेन लिंक की संख्या मापना।
