चाहे भागों को व्यवस्थित करना हो, निर्माण निर्देशों का पालन करना हो, या कस्टम डिजाइन बनाना हो, किसी भाग की सही पहचान करना आपकी सफलता के लिए महत्वपूर्ण हो सकता है।

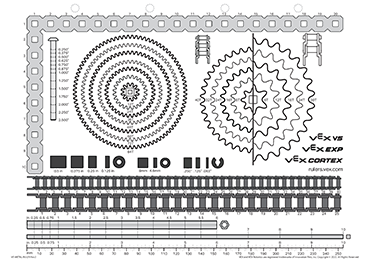

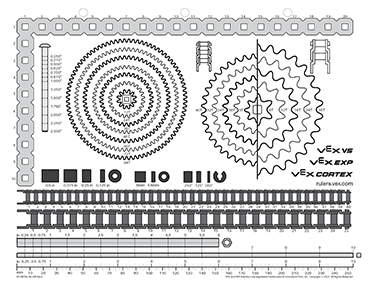

VEX मेटल पार्ट्स रूलर भागों की पहचान करने में मदद करने वाला एक उपयोगी उपकरण है।
नोट: .pdf प्रिंट करते समय 100% स्केल पर सेट करना सुनिश्चित करें।
भागों की पहचान करने के लिए रूलर का उपयोग करना
VEX मेटल पार्ट्स रूलर का उपयोग भागों को व्यवस्थित करते समय या निर्माण निर्देशों के एक सेट का पालन करते समय भागों की पहचान करने के लिए किया जा सकता है। रूलर पर पैमाना 1:1 है, इसलिए भागों को आसानी से रूलर के ऊपर रखा जा सकता है।
संरचनात्मक धातु को मापना. दिखाया गया उदाहरण 5x15 प्लेट है।
- 5, 5 पिच इकाइयों की चौड़ाई को इंगित करता है।
- 15, 15 पिच इकाइयों की लंबाई को दर्शाता है।

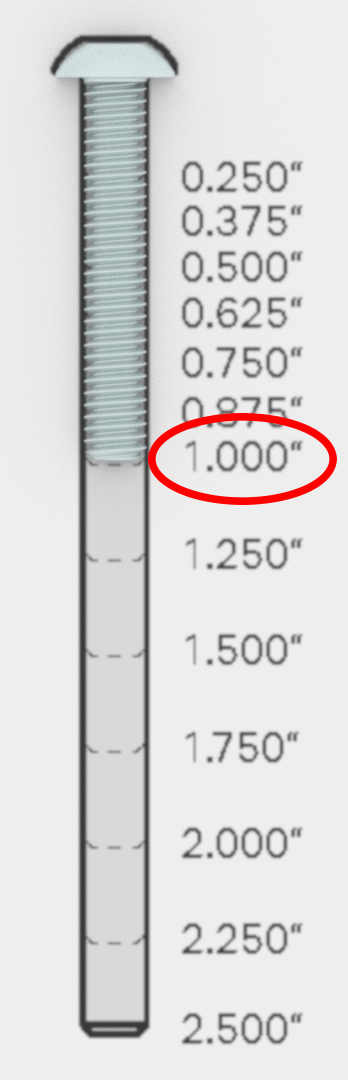

मापने वाले पेंच. दिखाया गया उदाहरण #8-32 1.0 इंच स्टार स्क्रू है।

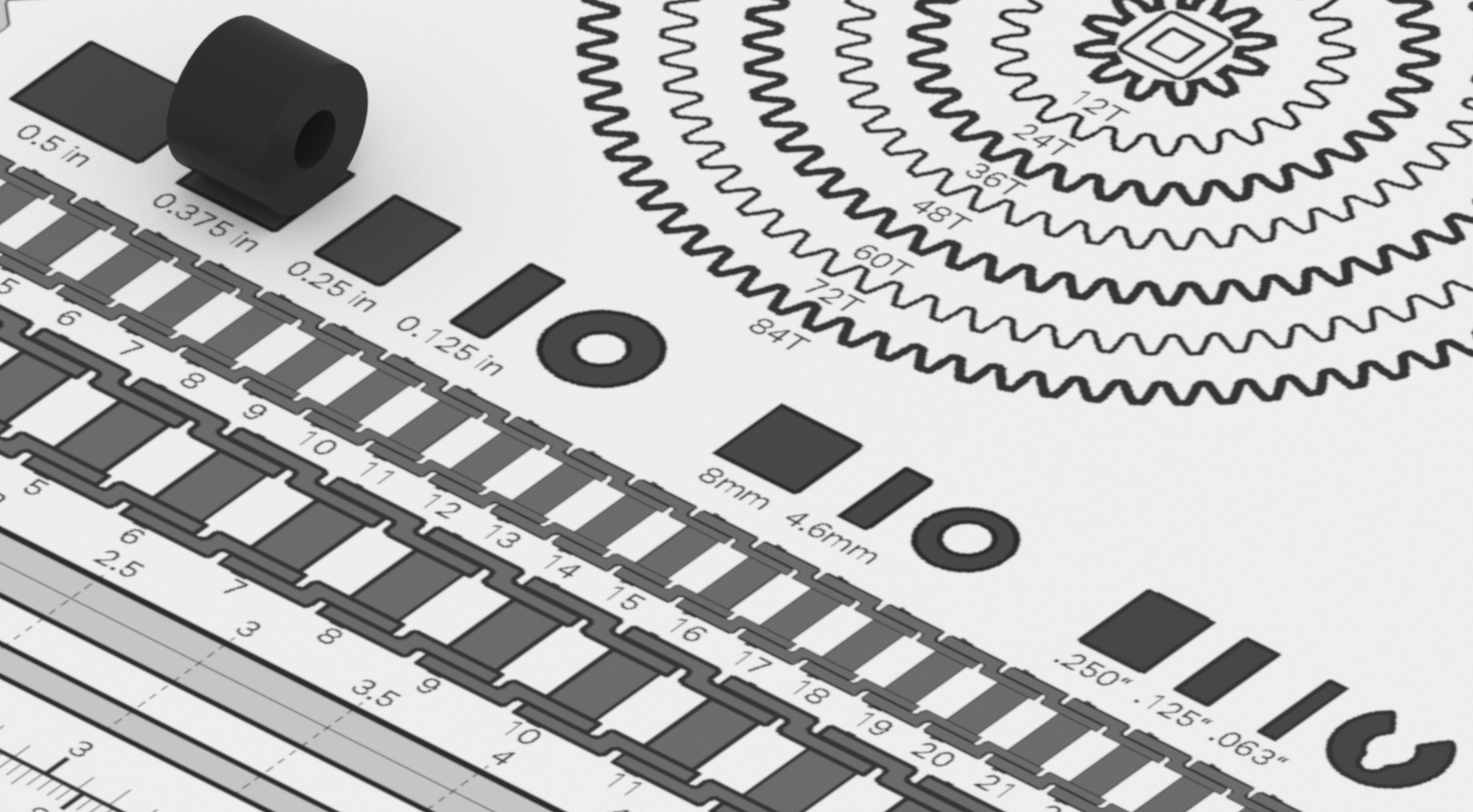

मापने वाले स्पेसर्स. दिखाया गया उदाहरण 0.375 इंच स्पेसर है।
मापने गियर. दिखाया गया उदाहरण 60 दांत वाला गियर है।

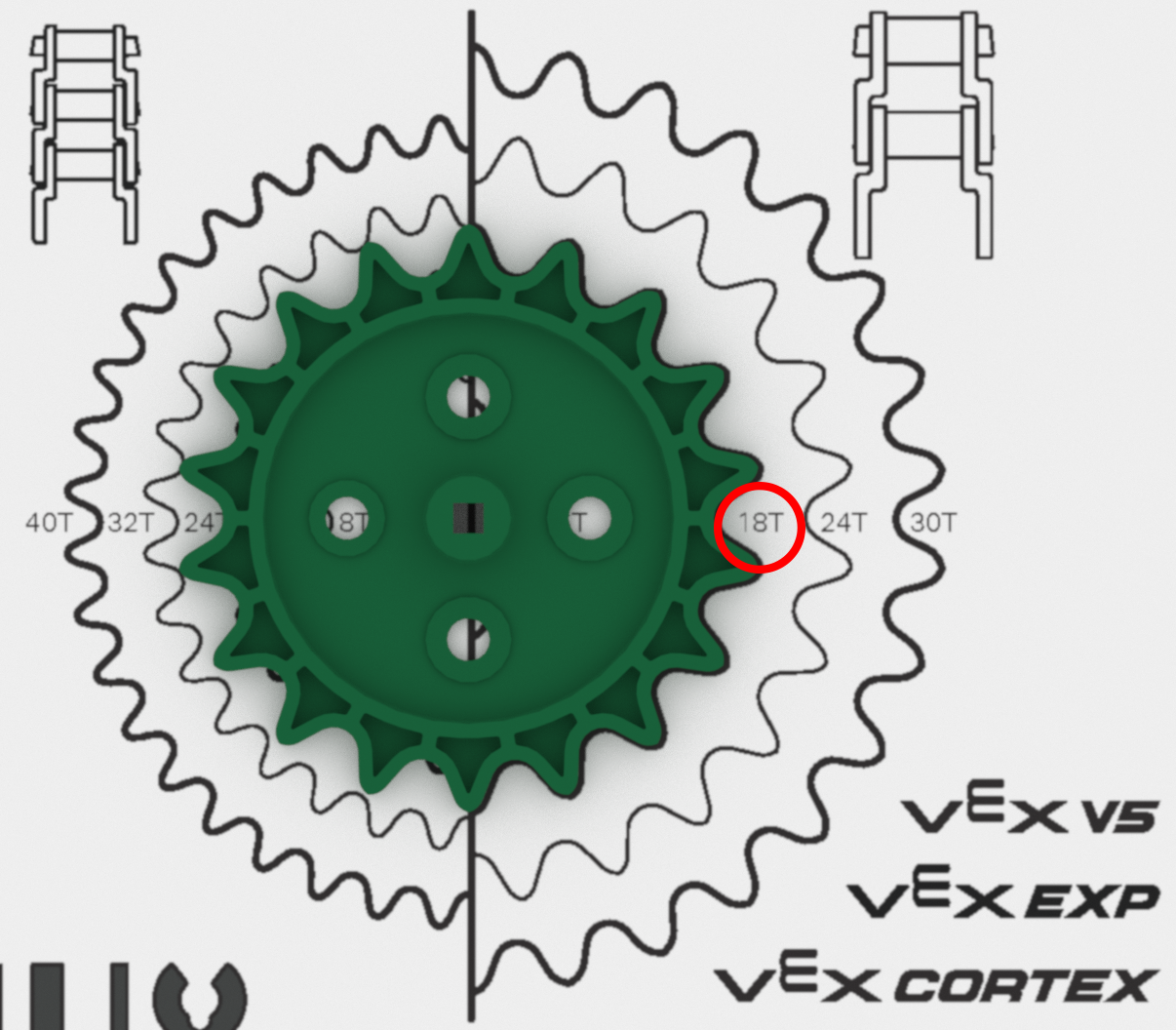

स्प्रोकेट को मापना. दिखाया गया उदाहरण 18 दांत वाला स्प्रोकेट है।
गतिरोध को मापना. दिखाया गया उदाहरण 3 इंच का स्टैंडऑफ है।

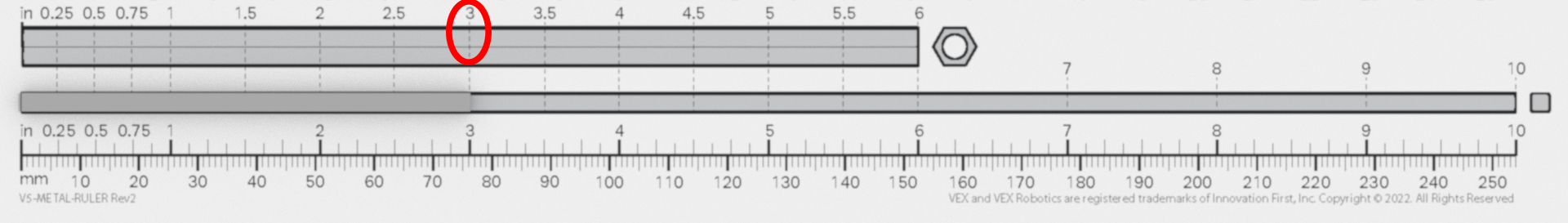

शाफ्ट को मापें. दिखाया गया उदाहरण 3 इंच शाफ्ट है।
रोबोट को असेंबल करते समय रूलर का उपयोग करना
VEX मेटल पार्ट्स रूलर का उपयोग भागों और दूरियों को मापने के लिए एक मापक उपकरण के रूप में भी किया जा सकता है। यह उस समय बहुत उपयोगी हो सकता है जब आप किसी कस्टम रोबोट को डिजाइन और असेंबल कर रहे हों, जिसमें भागों के चयन के संबंध में विशिष्ट निर्देश नहीं होते हैं।
टिप और ट्रिक: VEX मेटल पार्ट्स रूलर का .pdf एक स्पष्ट प्लास्टिक पारदर्शिता पर मुद्रित किया जा सकता है। इससे रूलर को रोबोट पर लगाया जा सकेगा और रूलर के माध्यम से माप लिया जा सकेगा।
कस्टम रोबोट को असेंबल करते समय रूलर का उपयोग करने के कुछ उदाहरण यहां दिए गए हैं।

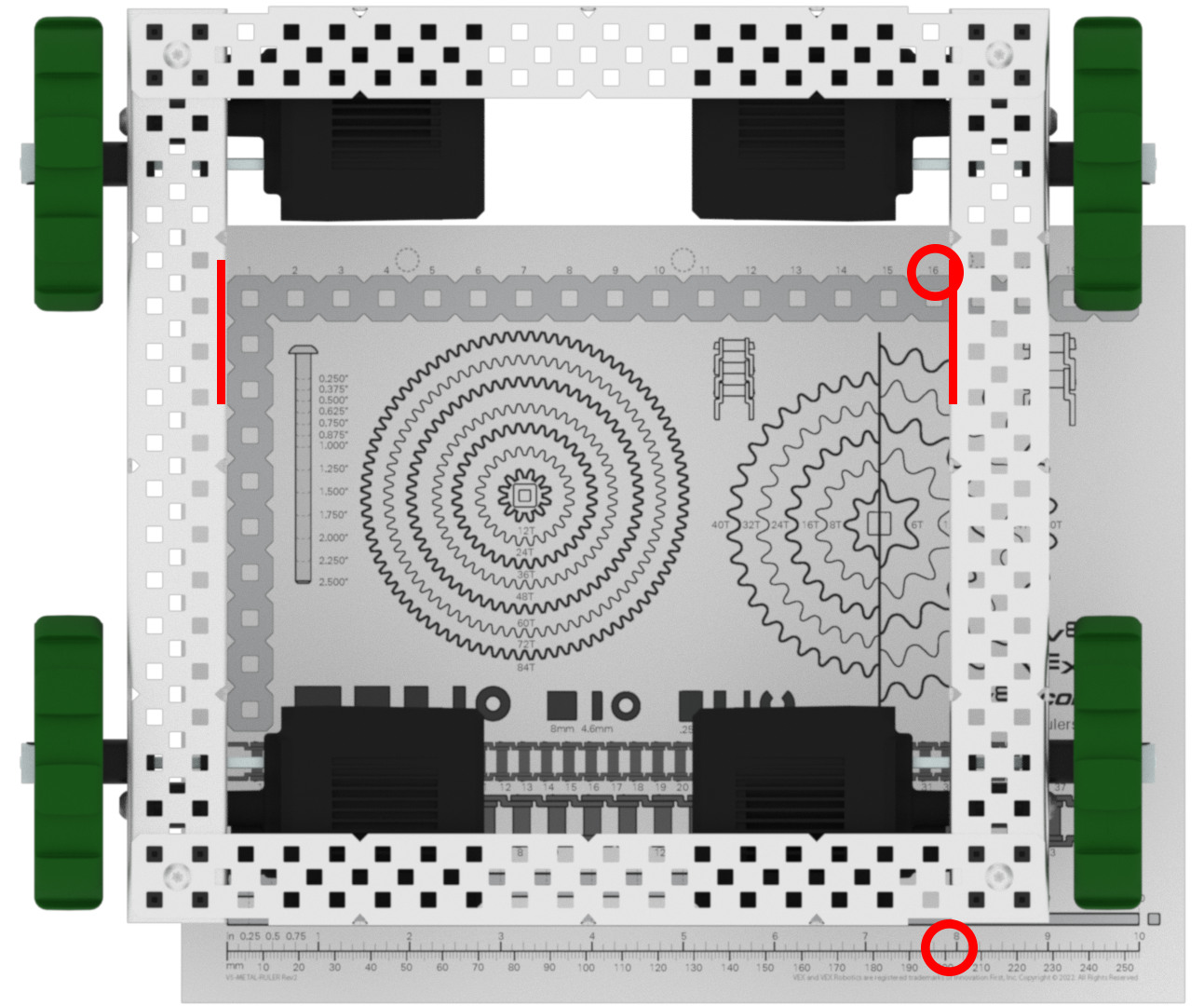

रोबोट चेसिस पर सी-चैनलों के बीच की दूरी मापना। यह उदाहरण रोबोट चेसिस पर 16 पिच या 8 इंच माप वाले सी-चैनल को दर्शाता है।

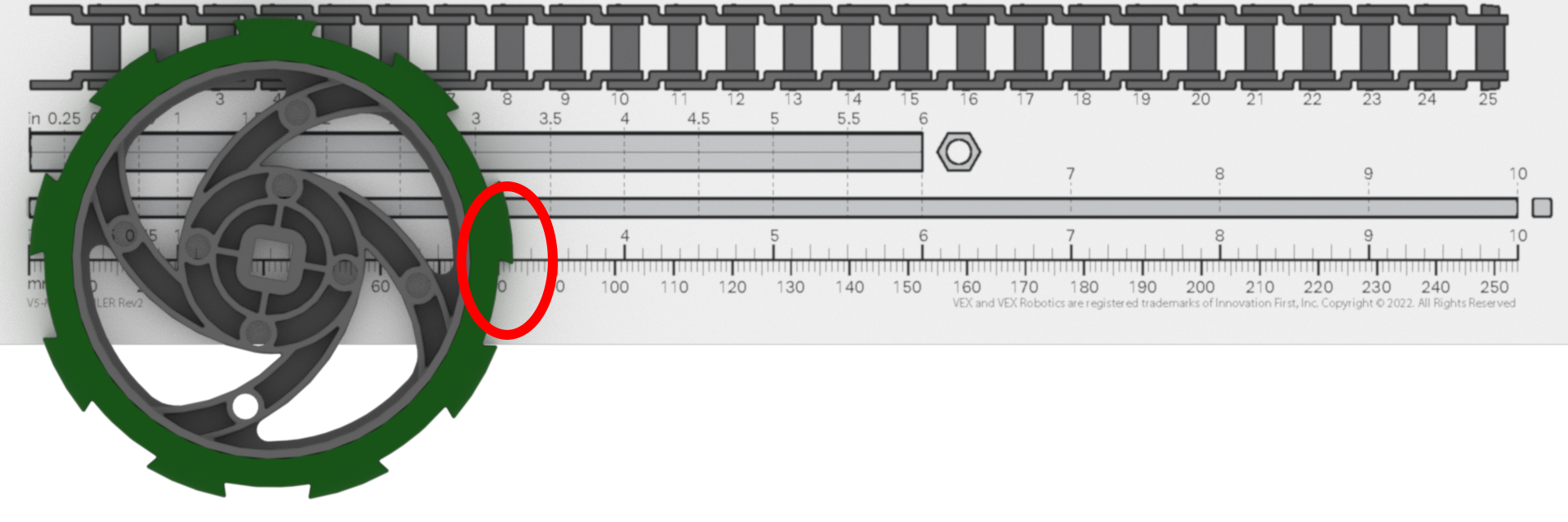

पहियों के व्यास को मापने के लिए इंच/मिलीमीटर का उपयोग करना। दिखाया गया उदाहरण 3.25 इंच ट्रैक्शन व्हील (3.25 इंच/83 मिलीमीटर) है।

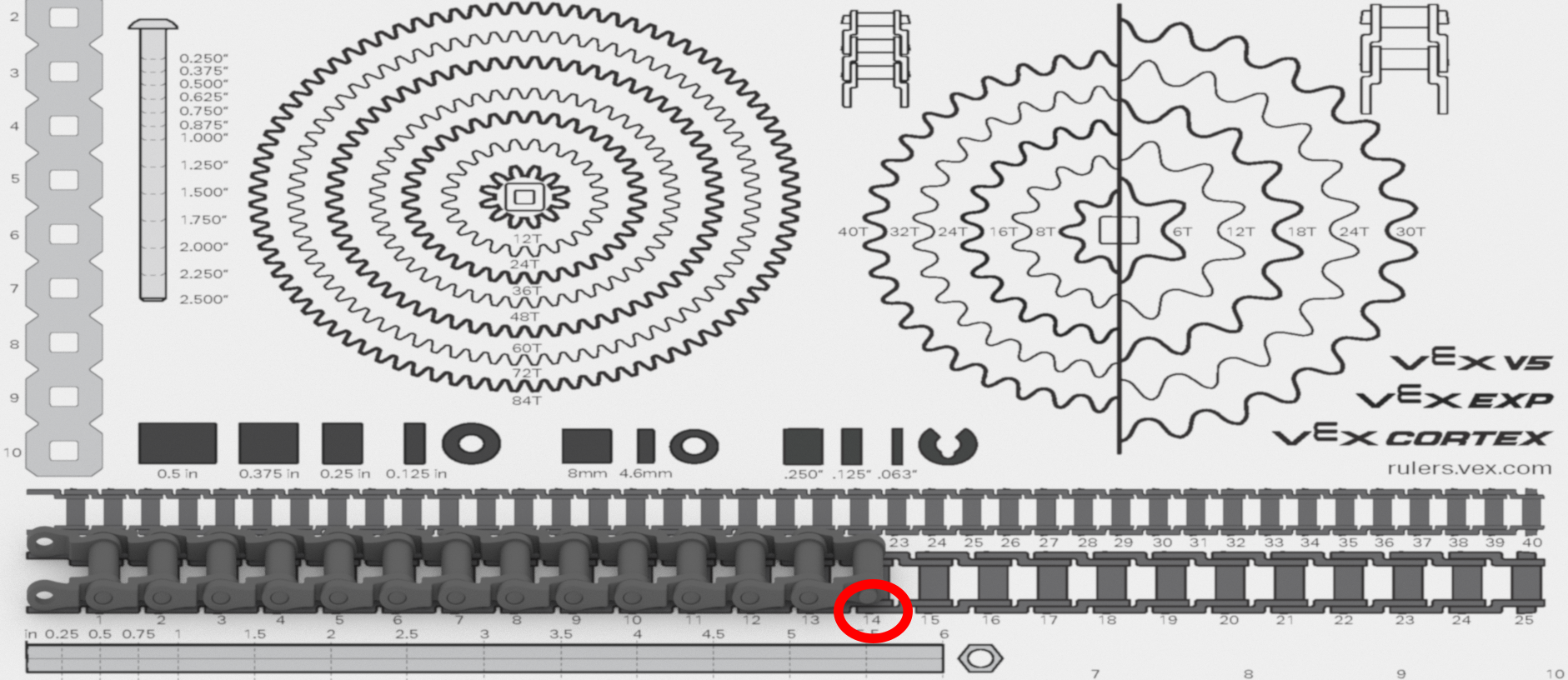

चेन/स्प्रोकेट प्रणाली में चेन लिंक की संख्या मापना।
ध्यान दें कि रूलर पर दो अलग-अलग आकार की चेन हैं, ऐसा इसलिए है क्योंकि दो अलग-अलग आकार के स्प्रोकेट्स हैं।
रूलर पर सबसे ऊपर वाली चेन 6P स्प्रोकेट के लिए है और नीचे वाली चेन उच्च शक्ति वाले स्प्रोकेट के लिए है।
- 6P स्प्रोकेट - चेन 6.35 मिमी / 0.25" है
- उच्च शक्ति वाले स्प्रोकेट - चेन 9.79 मिमी / 0.385" है
