VEXcode V5 में 3-वायर डिजिटल इन और डिजिटल आउट डिवाइस कॉन्फ़िगर करना – वेक्स लाइब्रेरी

VEXcode V5 के साथ प्रोग्रामिंग शुरू करते समय, डिजिटल इन और डिजिटल आउट के लिए ब्लॉक तब तक टूलबॉक्स में दिखाई नहीं देंगे जब तक कि उन्हें कॉन्फ़िगर नहीं किया जाता है।

डिजिटल इन या डिजिटल आउट 3-वायर डिवाइस जोड़ना

डिजिटल इन या डिजिटल आउट डिवाइस को कॉन्फ़िगर करने के लिए:

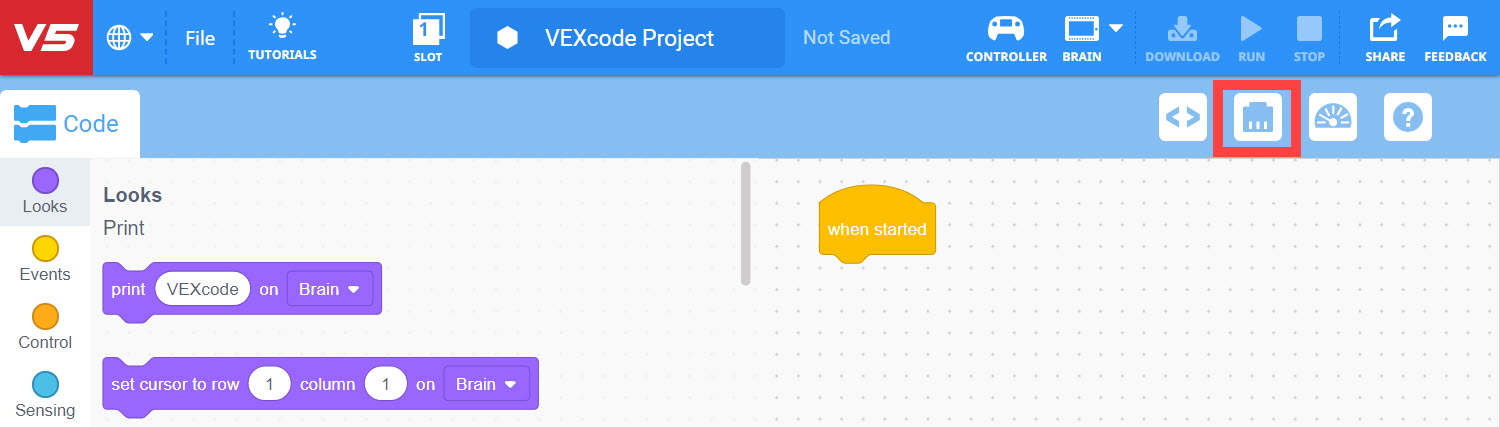

VEXcode V5 टूलबार जिसमें कोड व्यूअर और प्रिंट कंसोल आइकन के बीच में डिवाइसेस आइकन हाइलाइट किया गया है।

डिवाइस विंडो खोलने के लिए डिवाइस बटन का चयन करें।

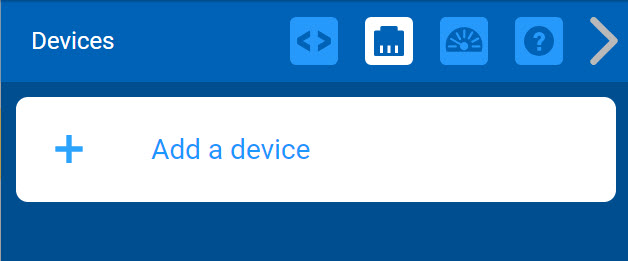

VEXcode V5 डिवाइस मेनू में 'डिवाइस जोड़ें' बटन दिखाया गया है।

'डिवाइस जोड़ें' चुनें.

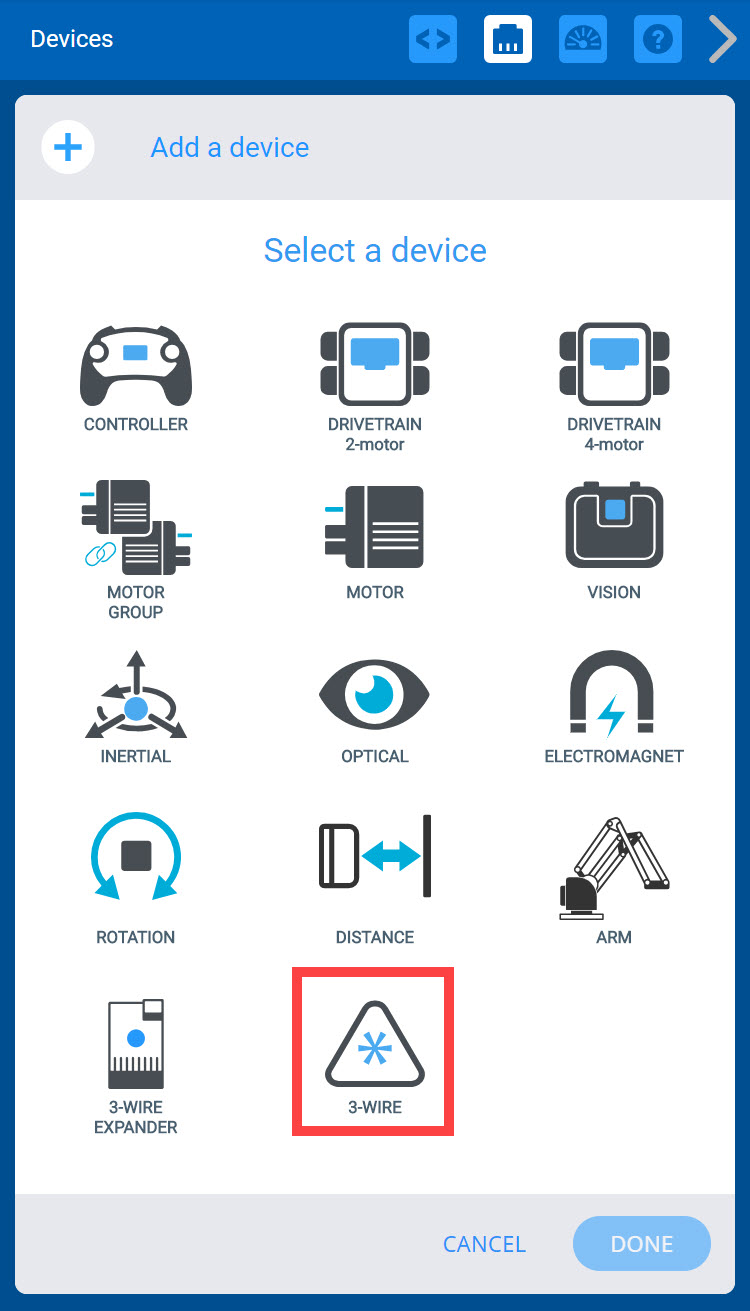

VEXcode V5 डिवाइस मेनू में, डिवाइस जोड़ने के बटन का चयन करने के बाद का दृश्य दिखाई देता है। 3 वायर विकल्प को हाइलाइट किया गया है।

'3-WIRE' का चयन करें.

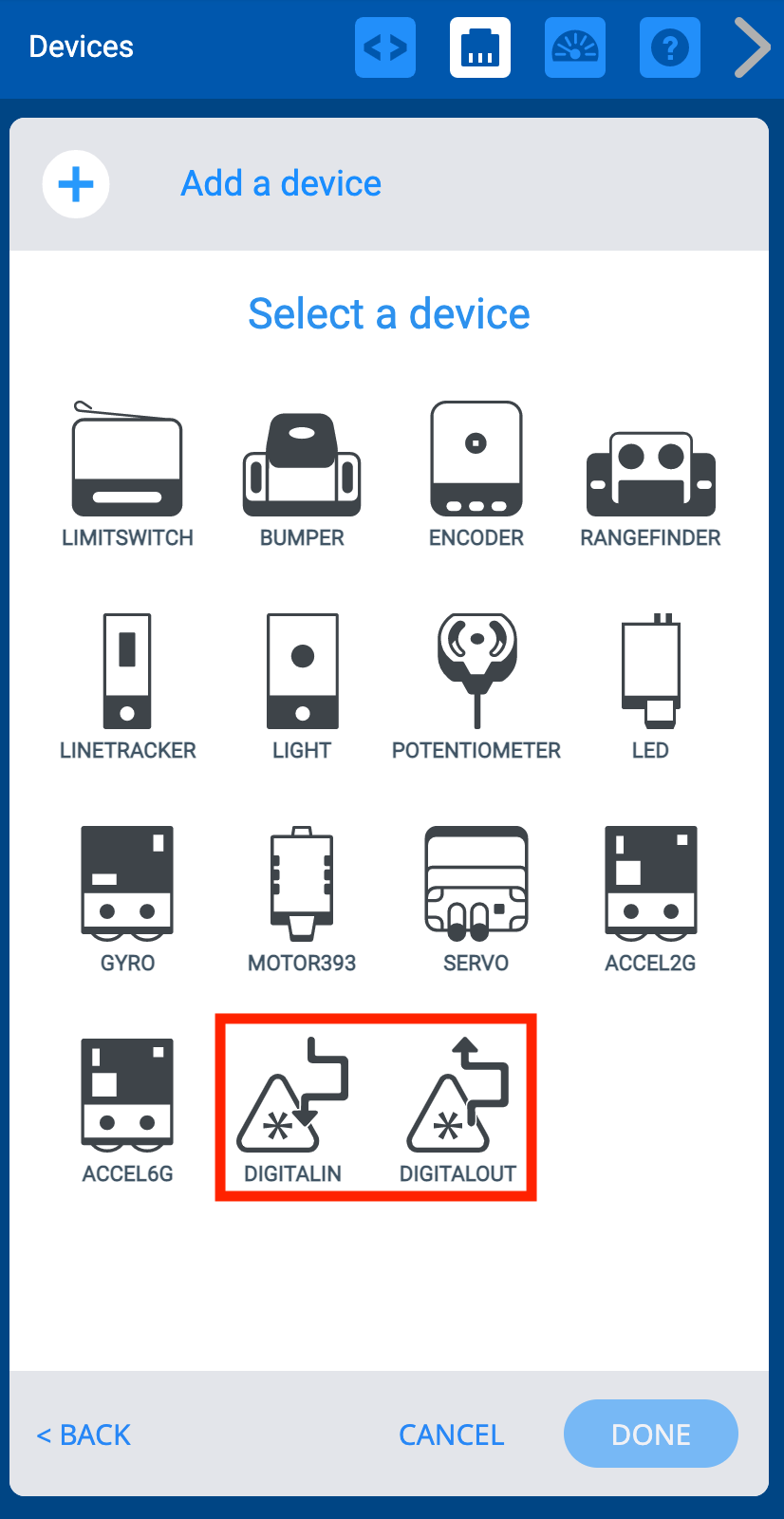

VEXcode V5 डिवाइस मेनू में 3 वायर डिवाइस विकल्प का चयन करने के बाद का दृश्य दिखाई देता है। यहां 3-वायर डिवाइसों का एक मेनू दिखाया गया है, और डिजिटल इन और डिजिटल आउट विकल्प हाइलाइट किए गए हैं।

'DIGITALIN' या 'DIGITALOUT' चुनें.

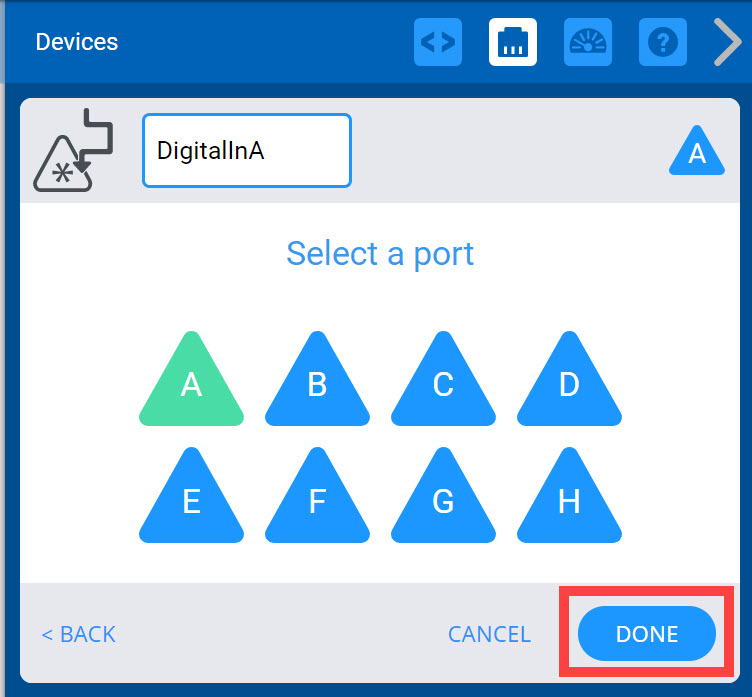

नए डिवाइस के पोर्ट को A पर सेट करने के बाद VEXcode V5 डिवाइस मेनू में, नीचे, Done बटन हाइलाइट हो जाता है।

VEX V5 ब्रेन पर डिवाइस को किस पोर्ट से जोड़ा जाए, इसका चयन करें। अन्य डिवाइसों के लिए पहले से कॉन्फ़िगर किए गए पोर्ट अनुपलब्ध होंगे. एक बार पोर्ट का चयन हो जाने पर, डिवाइस को कॉन्फ़िगरेशन में सबमिट करने के लिए 'संपन्न' का चयन करें या डिवाइस मेनू पर वापस लौटने के लिए 'रद्द करें' का चयन करें।

नोट: 'रद्द करें' का चयन करने से आपके द्वारा डिवाइस में किए गए किसी भी परिवर्तन को पूर्ववत कर दिया जाएगा और यह कॉन्फ़िगरेशन का हिस्सा नहीं होगा।

डिजिटल इन या डिजिटल आउट 3-वायर डिवाइस का पोर्ट नंबर बदलना

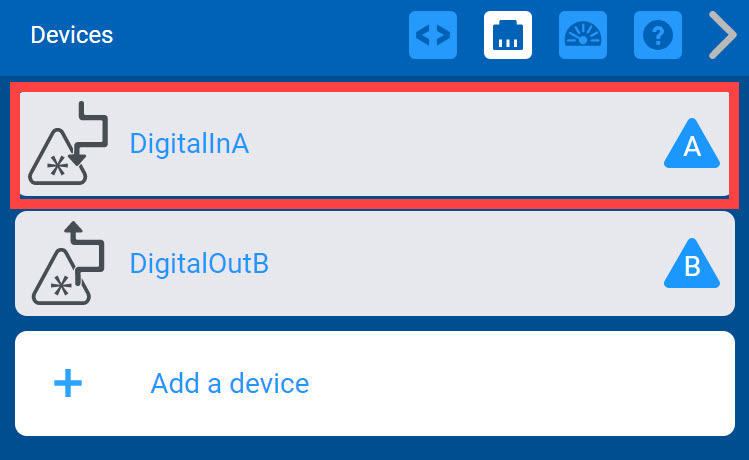

VEXcode V5 डिवाइस मेनू में पहले से जोड़े गए डिजिटल इन और डिजिटल आउट डिवाइस दिखाए गए हैं।

आप डिवाइस विंडो में डिवाइस का पोर्ट नंबर चुनकर उसे बदल सकते हैं।

डिवाइस का पोर्ट C में बदलने के बाद VEXcode V5 डिवाइस मेनू में C पोर्ट विकल्प हरे रंग में दिखाई देता है। नीचे, 'Done' बटन हाइलाइट किया गया है।

पोर्ट चयन स्क्रीन पर एक अलग पोर्ट का चयन करें और पोर्ट नंबर हरा हो जाएगा। फिर परिवर्तन सबमिट करने के लिए 'संपन्न' का चयन करें।

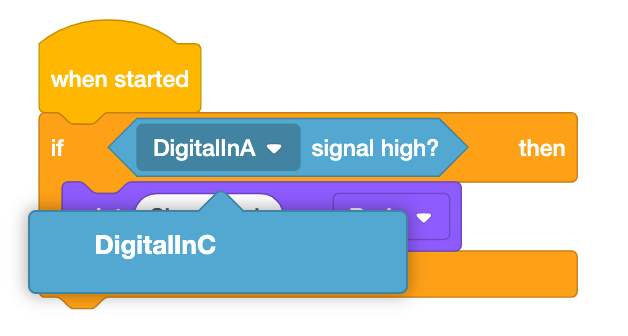

VEXcode V5 Digital को बूलियन ब्लॉक में दिखाया गया है, साथ ही डिवाइस ड्रॉपडाउन मेनू भी खुला हुआ है। डिजिटल इन के नए डिवाइस का नाम ड्रॉपडाउन मेनू में दिखाया गया है, और यह DigitalInC लिखा हुआ है।

यदि आप किसी ऐसे डिवाइस का पोर्ट बदलते हैं जो आपके प्रोजेक्ट में पहले से ही उपयोग किया जा रहा है, तो आपको ड्रॉप डाउन का उपयोग करके ब्लॉक में डिवाइस का नाम नए नाम से अपडेट करना होगा।

डिजिटल इन या डिजिटल आउट 3-वायर डिवाइस का नाम बदलना

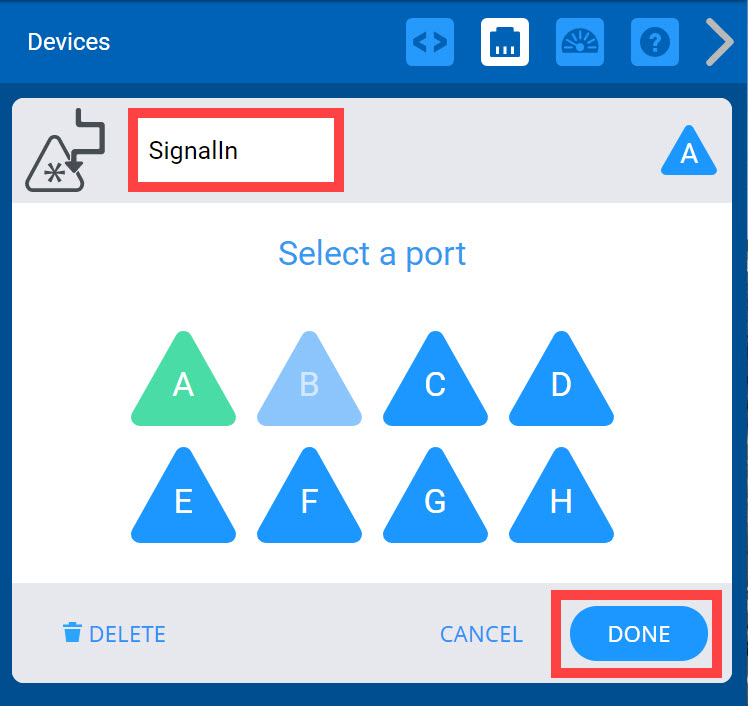

VEXcode V5 डिवाइसेस विंडो में डिजिटल इन विकल्प दिखाए गए हैं। ऊपर, डिवाइस का नाम हाइलाइट किया गया है ताकि यह पता चल सके कि इसे रीनेम किया जा सकता है।

आप पोर्ट चयन स्क्रीन के शीर्ष पर स्थित टेक्स्ट बॉक्स में नाम बदलकर डिवाइस का नाम बदल सकते हैं। यदि आप कोई अमान्य नाम चुनते हैं, तो टेक्स्ट बॉक्स लाल रंग से हाइलाइट हो जाएगा। फिर कॉन्फ़िगरेशन में डिवाइस परिवर्तन सबमिट करने के लिए 'संपन्न' का चयन करें।

नोट: चर और उपकरणों के लिए नामकरण नियमों के बारे में अधिक जानकारी के लिए, VEX लाइब्रेरीसे इस आलेख को देखें।

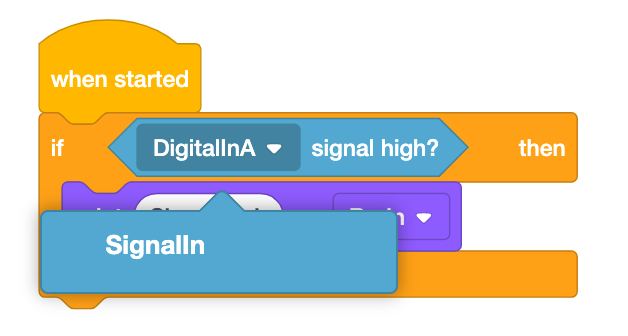

VEXcode V5 Digital को बूलियन ब्लॉक में दिखाया गया है, साथ ही डिवाइस ड्रॉपडाउन मेनू भी खुला हुआ है। डिजिटल इन के नए डिवाइस का नाम ड्रॉपडाउन मेनू में दिखाया गया है, और यह सिग्नलइन है।

यदि आप किसी ऐसे डिवाइस का नाम बदलते हैं जो आपके प्रोजेक्ट में पहले से ही उपयोग किया जा रहा है, तो आपको ड्रॉप डाउन का उपयोग करके ब्लॉक में डिवाइस का नाम नए नाम से अपडेट करना होगा।

डिजिटल इन या डिजिटल आउट 3-वायर डिवाइस को हटाना

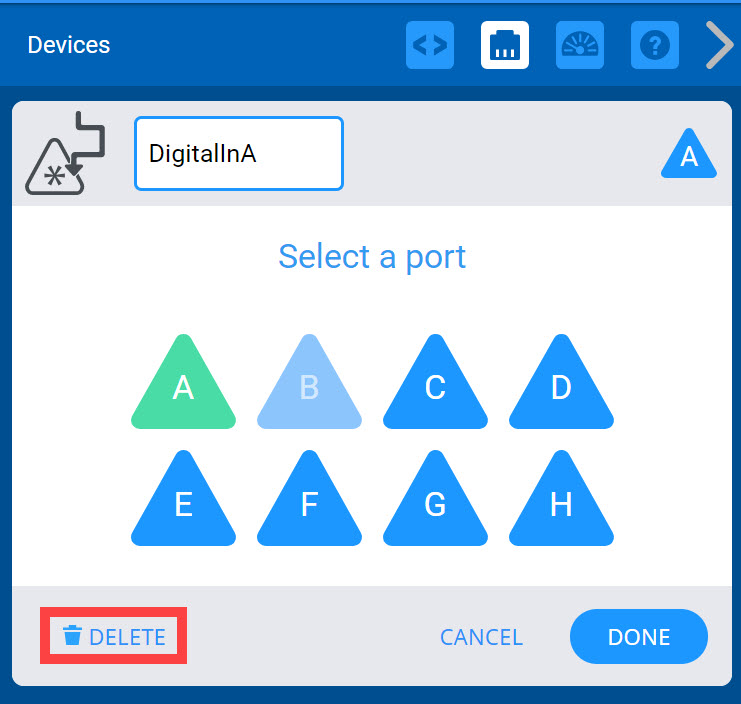

VEXcode V5 डिवाइसेस विंडो में डिजिटल इन विकल्प दिखाए गए हैं। नीचे, डिलीट बटन को हाइलाइट किया गया है।

पोर्ट चयन स्क्रीन के नीचे 'हटाएँ' विकल्प का चयन करके डिवाइस को हटाया जा सकता है।

नोट: यदि आप किसी ऐसे डिवाइस को हटाते हैं जो पहले से ही आपके प्रोजेक्ट में उपयोग किया जा रहा है, तो जब तक आप हटाए गए डिवाइस का उपयोग कर रहे ब्लॉक को भी नहीं हटाते हैं, तब तक आपके प्रोजेक्ट को डाउनलोड करने का प्रयास करने पर एक त्रुटि उत्पन्न होगी।
