यह आलेख V5 वर्कसेल किट के उन हिस्सों के बारे में बताएगा जिन्हें स्टोरेज बिन 1 में व्यवस्थित किया जाएगा।

स्टोरेज बिन 1 को व्यवस्थित करने के दो घटक हैं:

V5 वर्कसेल स्टोरेज लेआउट का आरेख, कैरियर और तकनीकी शिक्षा (CTE) सेटिंग्स में कुशल उपयोग के लिए भंडारण घटकों की व्यवस्था और संगठन को दर्शाता है।

ट्रे

कैरियर और तकनीकी शिक्षा के लिए V5 वर्कसेल स्टोरेज सेटअप का आरेख, वर्कसेल वातावरण के भीतर भंडारण घटकों की व्यवस्था और संगठन को दर्शाता है।

आधार

यह आलेख प्रत्येक भाग को बिन 1 में व्यवस्थित करता है तथा निम्नलिखित जानकारी को बाएं से दाएं तालिका के रूप में प्रदान करता है:

भाग: यह भाग का नाम है। vexrobotics.comपर व्यक्तिगत रूप से खरीदने के लिए उपलब्ध प्रतिस्थापन भागों के लिए हाइपरलिंक प्रदान किए गए हैं।
फोटो: यह भाग की एक छवि है। अपने किट को अनबॉक्स करते समय और V5 वर्कसेल का निर्माण करते समय संदर्भ के लिए इसका उपयोग करें।
भाग संख्या: यदि कोई भाग बड़े किट, बैग या बॉक्स में आता है, तो किट, बैग या बॉक्स का भाग संख्या और व्यक्तिगत भाग संख्या प्रदान की जाती है। ये पार्ट नंबर आपके किट को अनबॉक्स करते समय और V5 वर्कसेल बनाते समय उपयोगी हो सकते हैं।
मात्रा: यह प्रदान किए गए प्रत्येक भाग की मात्रा है। इसका उपयोग यह सुनिश्चित करने के लिए करें कि बॉक्स खोलते समय डिब्बे या ट्रे में प्रत्येक स्थान पर पुर्जों की सही संख्या हो।
बैग नोट्स: यह कॉलम इस बारे में जानकारी प्रदान करता है कि उस किट, बैग या बॉक्स में भाग या भागों को कैसे प्राप्त किया जाएगा। यदि पुर्जे बड़े किट, बैग या बॉक्स में आते हैं, तो संदर्भ के लिए लेबल की एक छवि प्रदान की जाती है। अपनी किट को खोलते समय इनका संदर्भ के लिए उपयोग करें।
स्थान: यह बिन या ट्रे की एक छवि है जिसमें यह दर्शाया गया है कि उस भाग को उस बिन या ट्रे में कहाँ रखा जाना चाहिए। यह जानकारी V5 वर्कसेल का निर्माण करते समय भी उपयोगी हो सकती है, यदि किसी भाग के स्थान के बारे में अनुस्मारक की आवश्यकता हो।
- सहायक संकेत: ये स्थान कॉलम में दिए गए हैं। ये संकेत पैकेजिंग, भाग संख्या की पहचान, या अतिरिक्त संगठन के लिए सुझाव पर अतिरिक्त संदर्भ या जानकारी प्रदान करते हैं।

भंडारण डिब्बा 1: ट्रे

भाग	भाग संख्या	मात्रा	बैग नोट्स	जगह

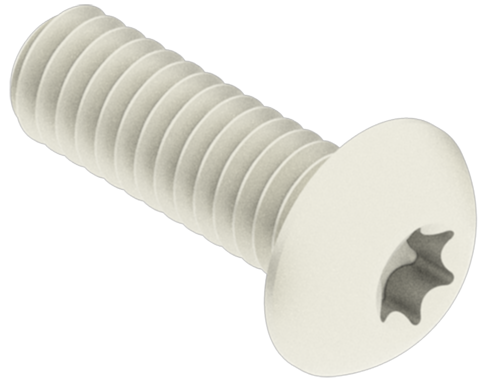

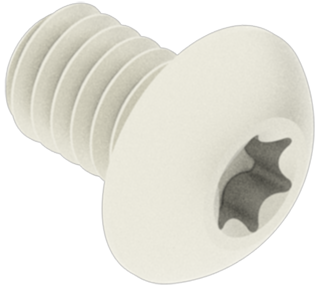

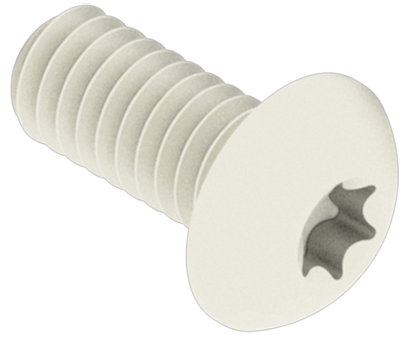

#8-32 x 1/4" स्टार ड्राइव स्क्रू	276-4990-001	300	100 के 3 बैग में आता है	सहायक संकेत: विभिन्न स्क्रू आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें
#8-32 x 3/8" स्टार ड्राइव स्क्रू	276-4991-001	100	100 के 1 बैग में आता है	सहायक संकेत: विभिन्न स्क्रू आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें
#8-32 x 1/2" स्टार ड्राइव स्क्रू	276-4992-001	300	100 के 3 बैग में आता है	सहायक संकेत: विभिन्न स्क्रू आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें

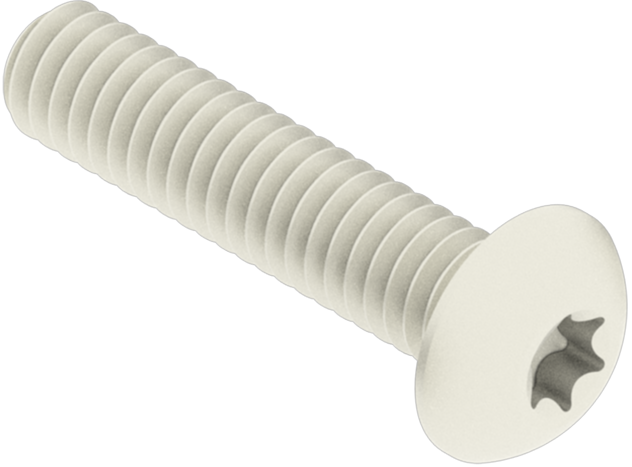

#8-32 x 3/4" स्टार ड्राइव स्क्रू	276-4994-001	100	100 के 1 बैग में आता है	सहायक संकेत: विभिन्न स्क्रू आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें

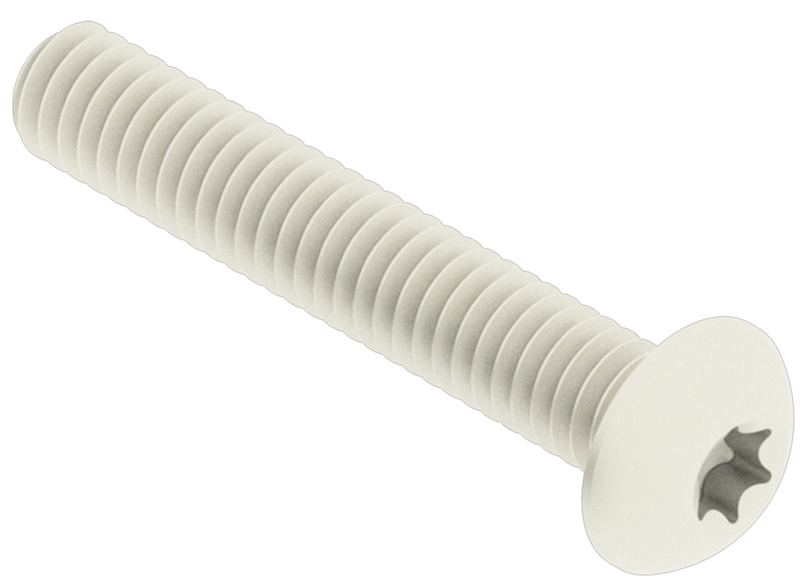

#8-32 x 1.000" स्टार ड्राइव स्क्रू	276-4996-001	100	100 के 1 बैग में आता है	सहायक संकेत: विभिन्न स्क्रू आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें

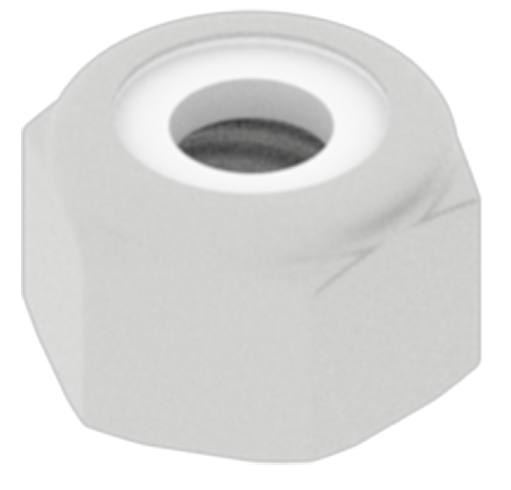

#8-32 नाइलॉक नट	275-1027-001	400	100 के 4 बैग में आता है	सहायक संकेत: ट्रे में टुकड़े डालते समय, ज़िप बैग को बचाकर रखें। इनका उपयोग बाद में विभिन्न प्रकार के बैग में आने वाले भागों को व्यवस्थित करने के लिए किया जा सकता है।

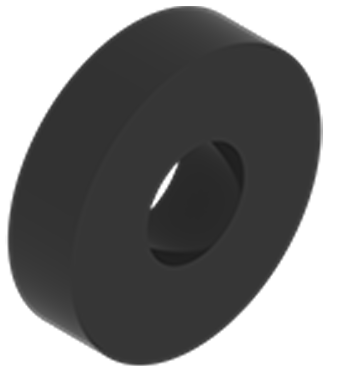

फ्लैट बेयरिंग	इस बैग में 100 फ्लैट बियरिंग्स आते हैं: 276-6820-806 5 इस बैग में फ्लैट बियरिंग्स आते हैं: 276-6009-808 अलग-अलग पार्ट नंबर: 276-1209-001	105	20 के 5 बैग में आता है। अंतिम 5 टुकड़े इस बैग में आते हैं:	सहायक संकेत: ट्रे में टुकड़े डालते समय, ज़िप बैग को बचाकर रखें। इनका उपयोग बाद में विभिन्न प्रकार के बैग में आने वाले भागों को व्यवस्थित करने के लिए किया जा सकता है।

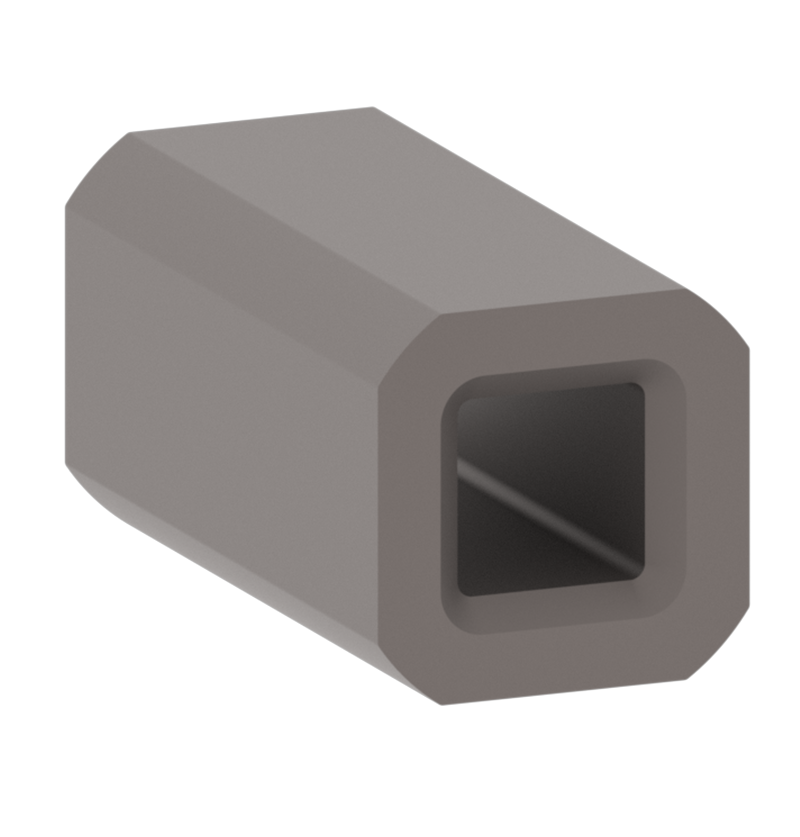

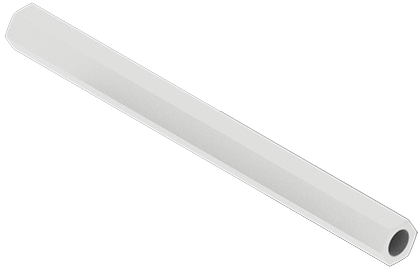

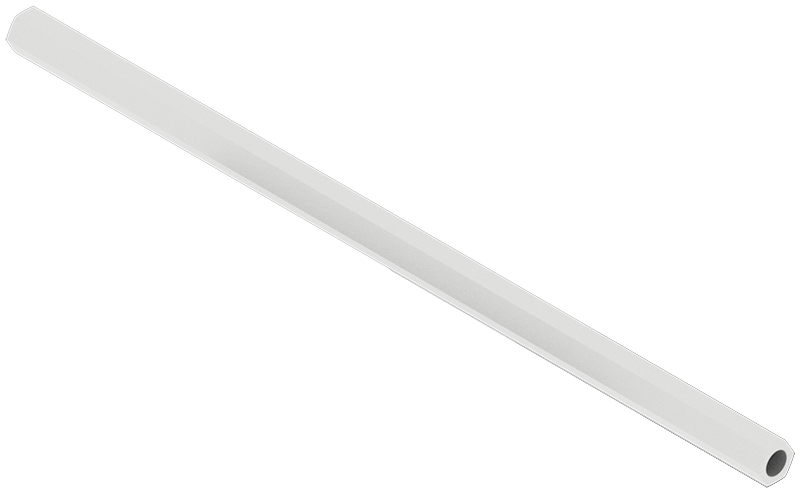

1/2" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1014-001	40	ये भाग स्टैंडऑफ़ बैग में आते हैं	सहायक संकेत: निर्माण के दौरान आसान पहुंच के लिए स्टैंडऑफ को अलग-अलग बैग में आकार के अनुसार अलग करने के लिए टेप और मार्कर के साथ अनबॉक्सिंग से अतिरिक्त ज़िप बैग का उपयोग करें। प्रत्येक बैग के बाहर स्टैंडऑफ का आकार और अलग-अलग भाग संख्या लिखें। विभिन्न स्टैंडऑफ आकारों को आसानी से पहचानने और भेद करने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें
3/4" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1015-001	4
1.00" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1016-001	52
1.50" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1017-001	2
2.00" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1018-001	34
3.00" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1020-001	28
6.00" स्टैंडऑफ़	यह भाग स्टैंडऑफ़ बैग में आता है: 276-7472-802 व्यक्तिगत भाग संख्या: 275-1023-001	4

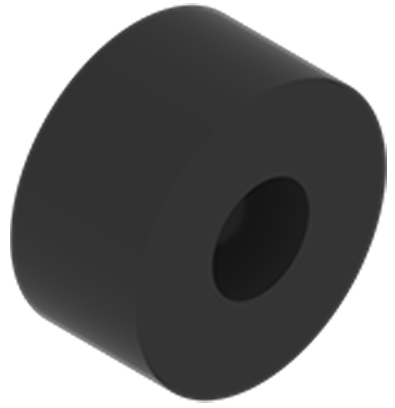

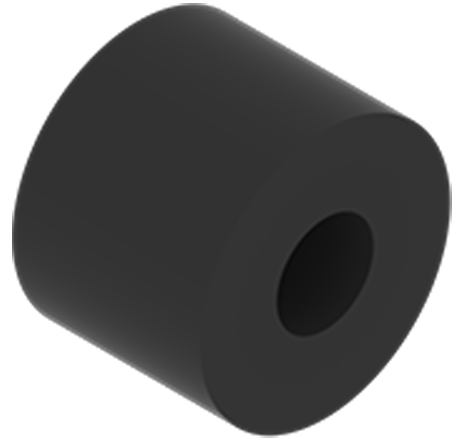

0.125” स्पेसर	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6340 व्यक्तिगत भाग संख्या: 276-5912-001	30	3 विभिन्न पैक में उपलब्ध	सहायक संकेत: निर्माण के दौरान आसान पहुंच के लिए स्पेसर्स को अलग-अलग बैग में आकार के अनुसार अलग करने के लिए टेप और मार्कर के साथ अनबॉक्सिंग से अतिरिक्त ज़िप बैग का उपयोग करें। प्रत्येक बैग के बाहर स्पेसर्स का आकार और अलग-अलग भाग संख्या लिखें। विभिन्न स्पेसर आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें

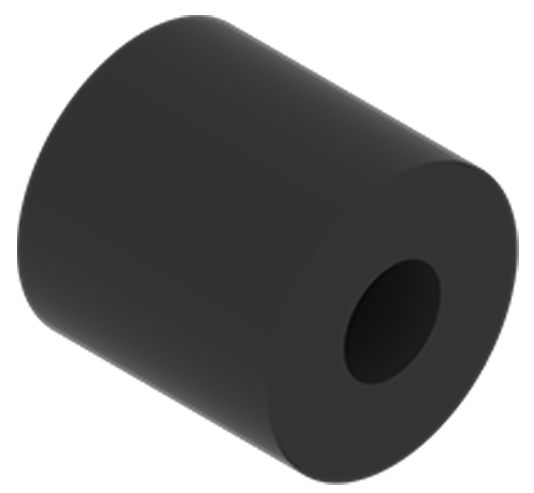

0.25” स्पेसर	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6340 व्यक्तिगत भाग संख्या: 276-5913-001	30
0.375” स्पेसर	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6340 व्यक्तिगत भाग संख्या: 276-5914-001	30
0.50” स्पेसर	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6340 व्यक्तिगत भाग संख्या: 276-5915-001	30

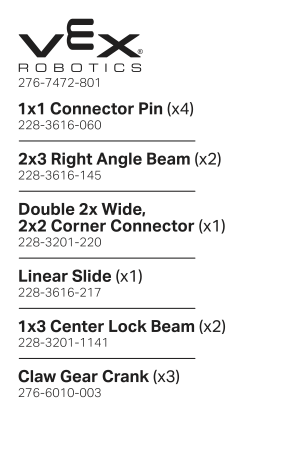

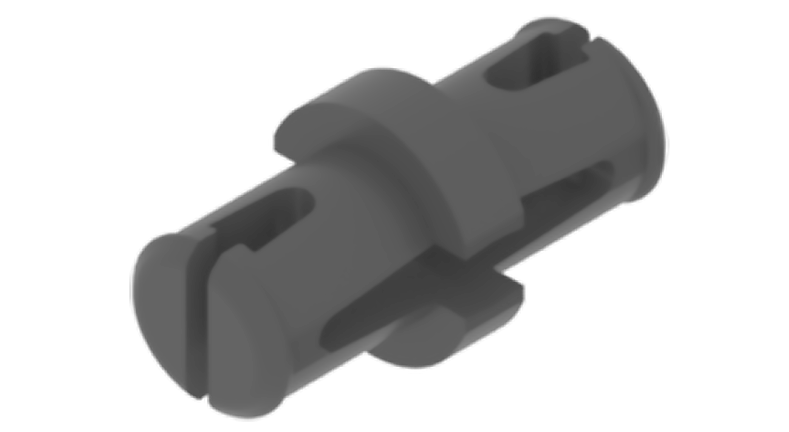

1x1 कनेक्टर पिन	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 228-3616-060	4	1 पैक में आता है
2x3 समकोण बीम	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 228-3616-145	2

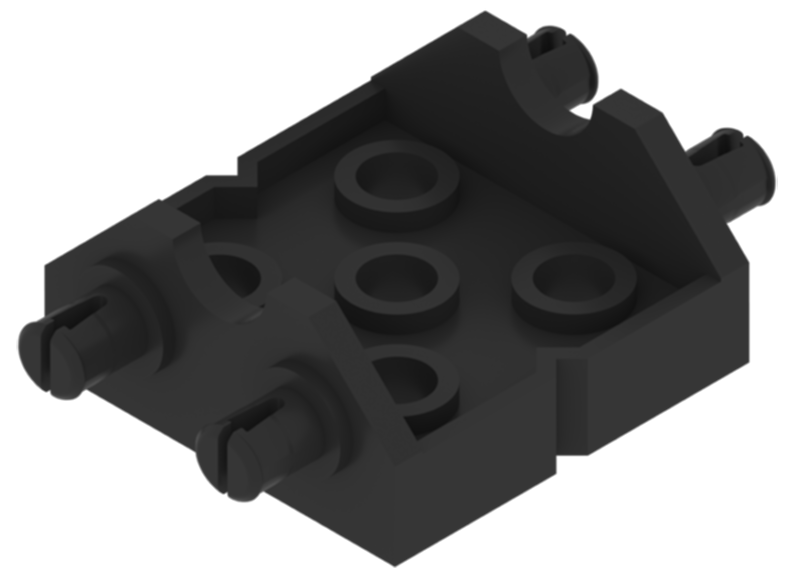

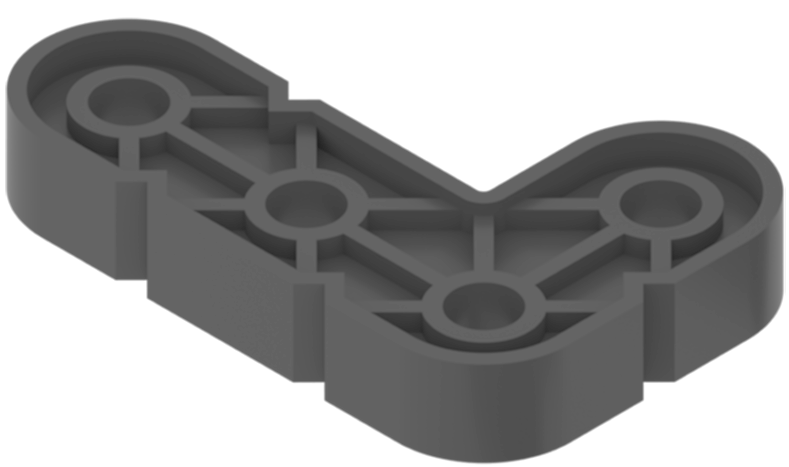

डबल 2x चौड़ा, 2x2 कॉर्नर कनेक्टर	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 228-3201-220	1
रैखिक स्लाइड	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 228-3616-217	1

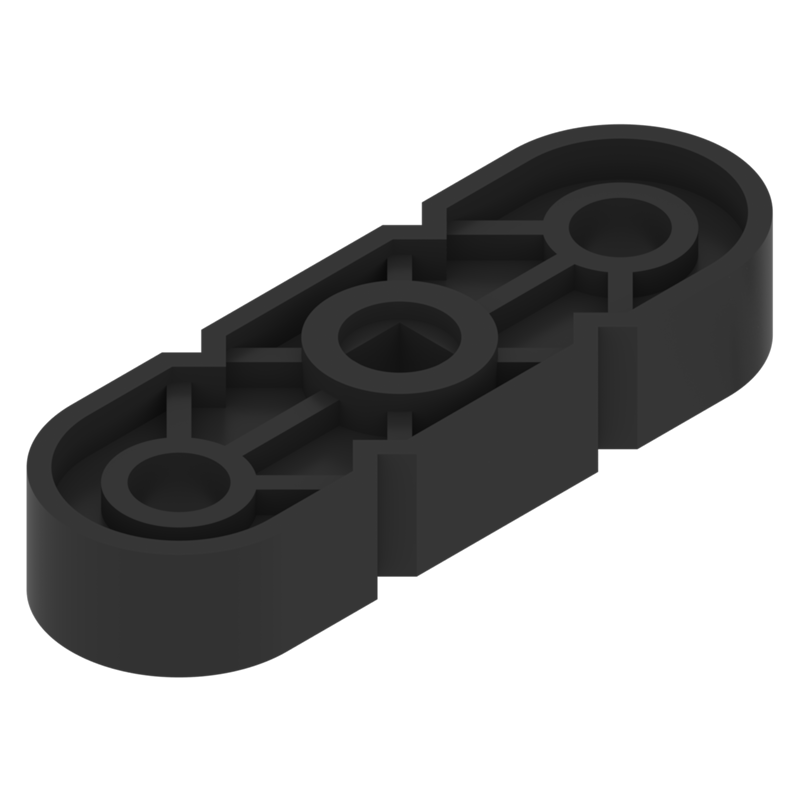

1x3 सेंटर लॉक बीम	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 228-3201-1141	2
स्टार ड्राइव शाफ्ट कॉलर	यह भाग बैग में आता है: 276-6650-806 व्यक्तिगत भाग संख्या: 276-6103-000	96	96 के 1 बैग में आता है	सहायक संकेत: ट्रे में टुकड़े डालते समय, ज़िप बैग को बचाकर रखें। इनका उपयोग बाद में विभिन्न प्रकार के बैग में आने वाले भागों को व्यवस्थित करने के लिए किया जा सकता है।

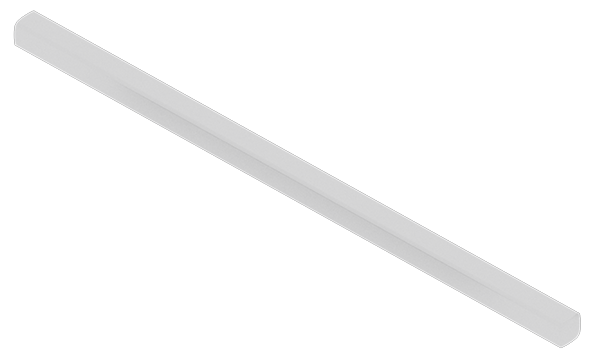

1” या 2x ड्राइव शाफ्ट	यह भाग विभिन्न प्रकार के पैक में आता है: 228-6871-800 व्यक्तिगत भाग संख्या: 288-2500-117	20	5 विभिन्न प्रकार के पैक में उपलब्ध	सहायक संकेत: निर्माण के दौरान आसान पहुंच के लिए स्पेसर्स को अलग-अलग बैग में आकार के अनुसार अलग करने के लिए टेप और मार्कर के साथ अनबॉक्सिंग से अतिरिक्त ज़िप बैग का उपयोग करें। प्रत्येक बैग के बाहर स्पेसर्स का आकार और अलग-अलग भाग संख्या लिखें। विभिन्न शाफ्ट आकारों को आसानी से पहचानने और पहचानने के लिए rulers.vex.com से VEX V5 मेटल पार्ट्स रूलर का उपयोग करें
2” या 4x ड्राइव शाफ्ट	यह भाग विभिन्न प्रकार के पैक में आता है: 228-6871-800 व्यक्तिगत भाग संख्या: 288-2500-120	30
3” या 6x ड्राइव शाफ्ट	यह भाग विभिन्न प्रकार के पैक में आता है: 228-6871-800 व्यक्तिगत भाग संख्या: 288-2500-122	20
4” या 8x ड्राइव शाफ्ट	यह भाग विभिन्न प्रकार के पैक में आता है: 228-6871-800 व्यक्तिगत भाग संख्या: 288-2500-124	10

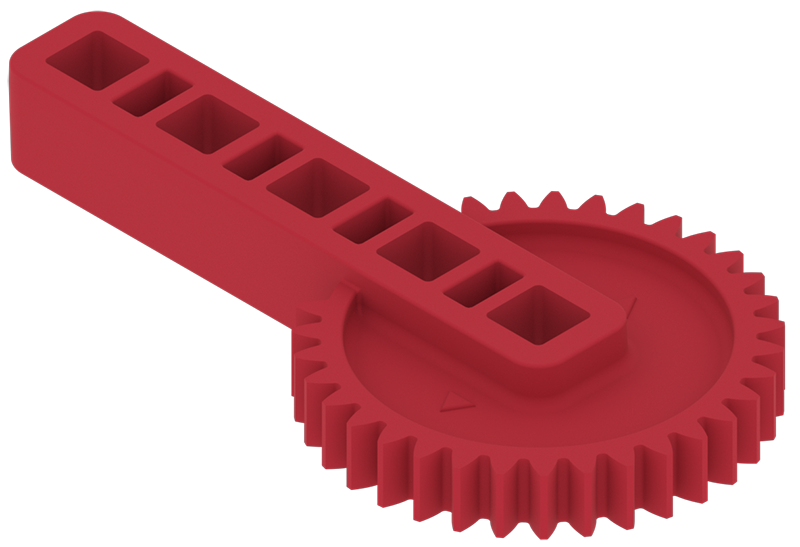

क्लॉ गियर क्रैंक	यह भाग एक पैक में आता है: 276-7472-801 व्यक्तिगत भाग संख्या: 276-6010-003	3	1 वैरायटी पैक में आता है

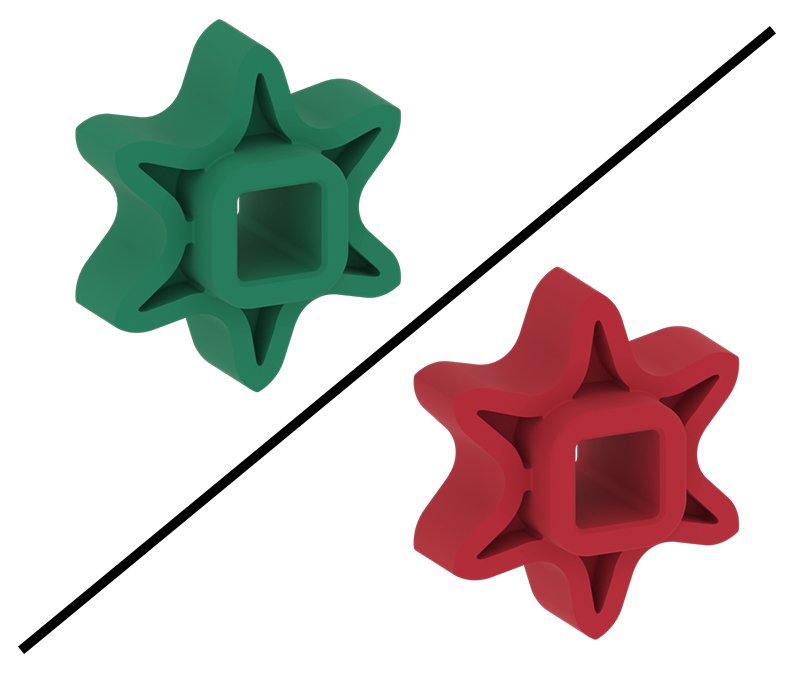

6T उच्च शक्ति स्प्रोकेट नोट: इस भाग को वर्तमान में हरे से लाल रंग में परिवर्तित किया जा रहा है।	यह भाग एक पैक में आता है: 276-3876 व्यक्तिगत भाग संख्या: 276-2252-003	8	1 पैक में आता है
गियर मेटल इंसर्ट	यह भाग तीन पैकेजों में आता है 276-3880 276-3881 276-3876 व्यक्तिगत भाग संख्या: 276-2250-005	84	4 उच्च शक्ति 30-दांत स्प्रोकेट पैक में आता है। उच्च शक्ति 6-दांत स्प्रोकेट के 1 पैक में आता है। वे उच्च शक्ति शाफ्ट इन्सर्ट किट के दो पैक में भी आएंगे।

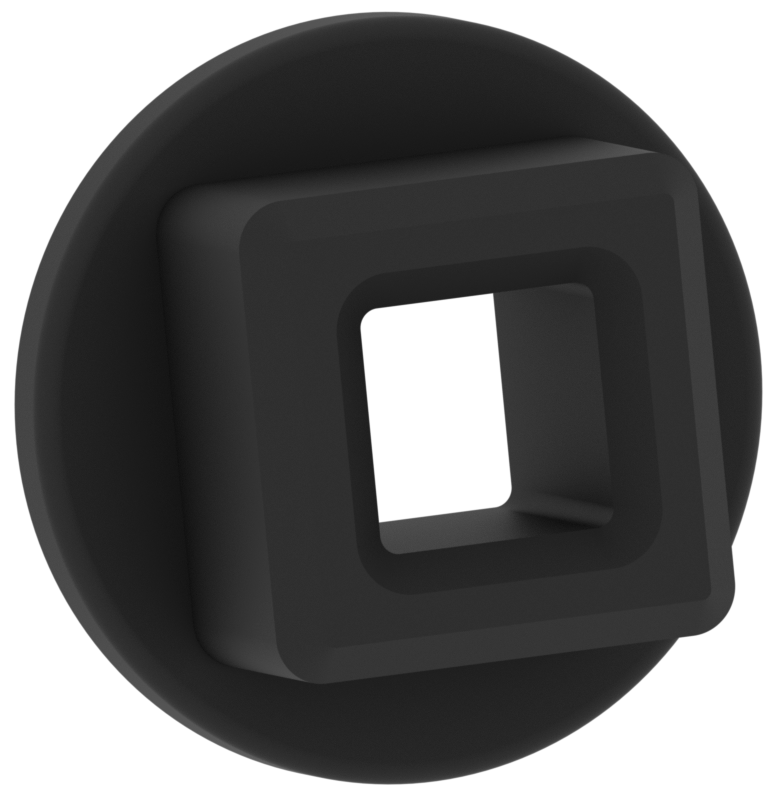

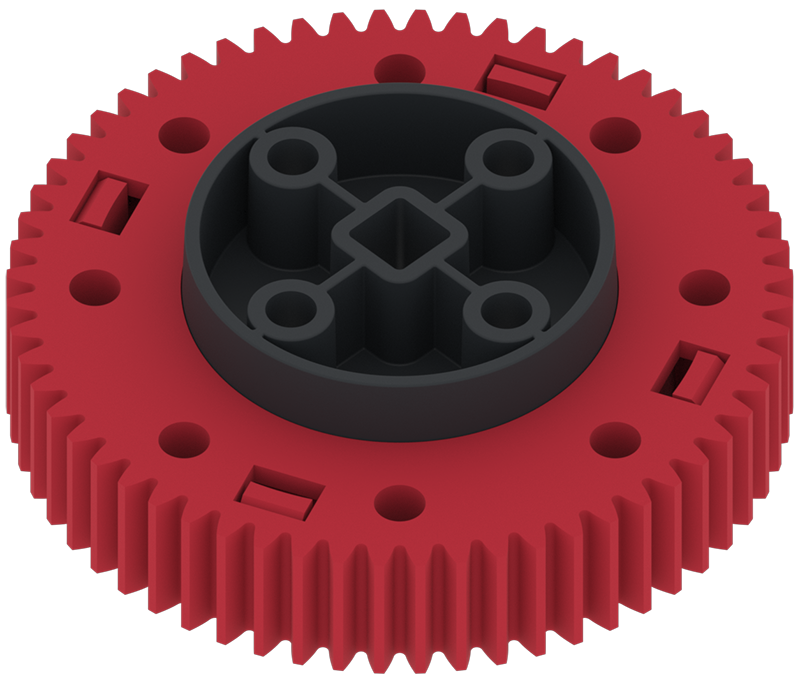

उच्च शक्ति गियर इंसर्ट	यह भाग तीन पैकेजों में आता है: 276-3880 276-3881 276-3876 व्यक्तिगत भाग संख्या: 276-2250-006	84
12T गियर HS इंसर्ट	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6009-808 व्यक्तिगत भाग संख्या: 276-2250-007	1	अतिरिक्त टुकड़ों के 1 बैग में आता है
12T उच्च शक्ति गियर w/ ¼” बोर	यह भाग विभिन्न प्रकार के पैक में आता है: 276-6009-808 व्यक्तिगत भाग संख्या: 276-2250-008	1	अतिरिक्त टुकड़ों के 1 बैग में आता है

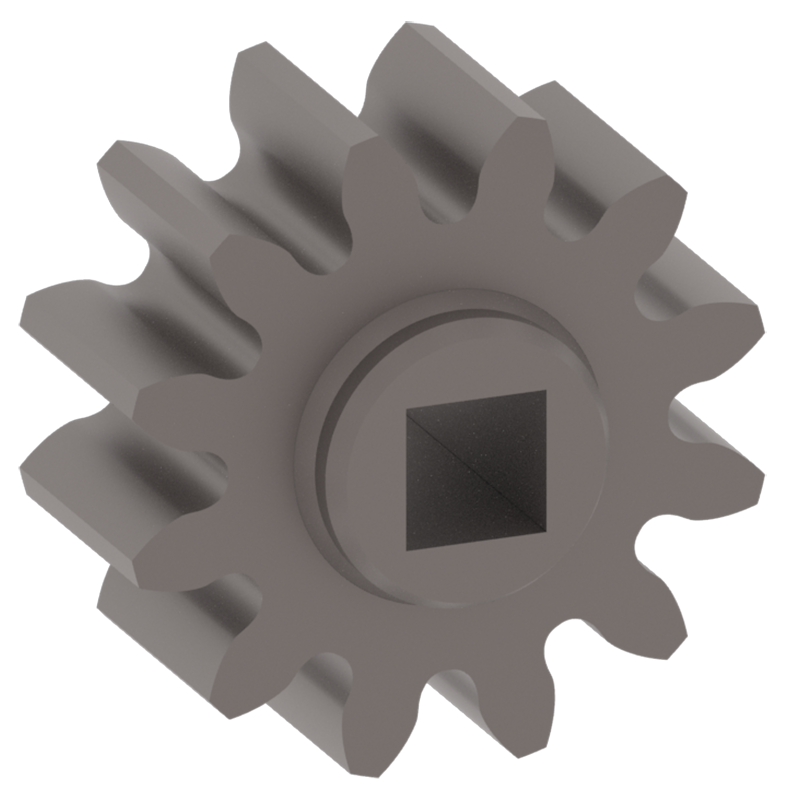

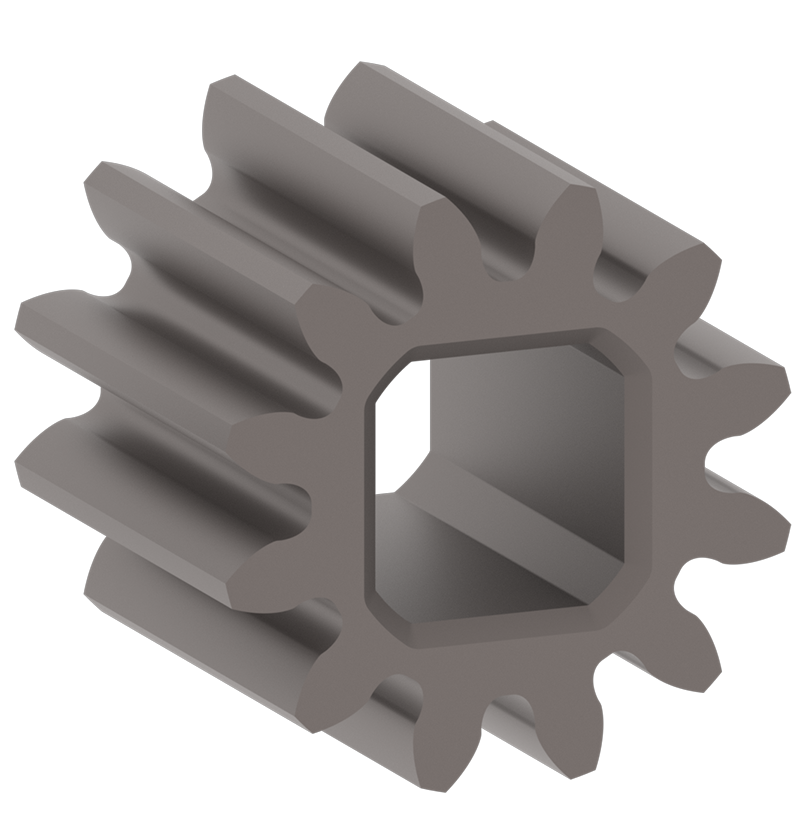

12T मेटल गियर	6010-011	12	12 के 1 बैग में आता है (लेबल 276-7368)

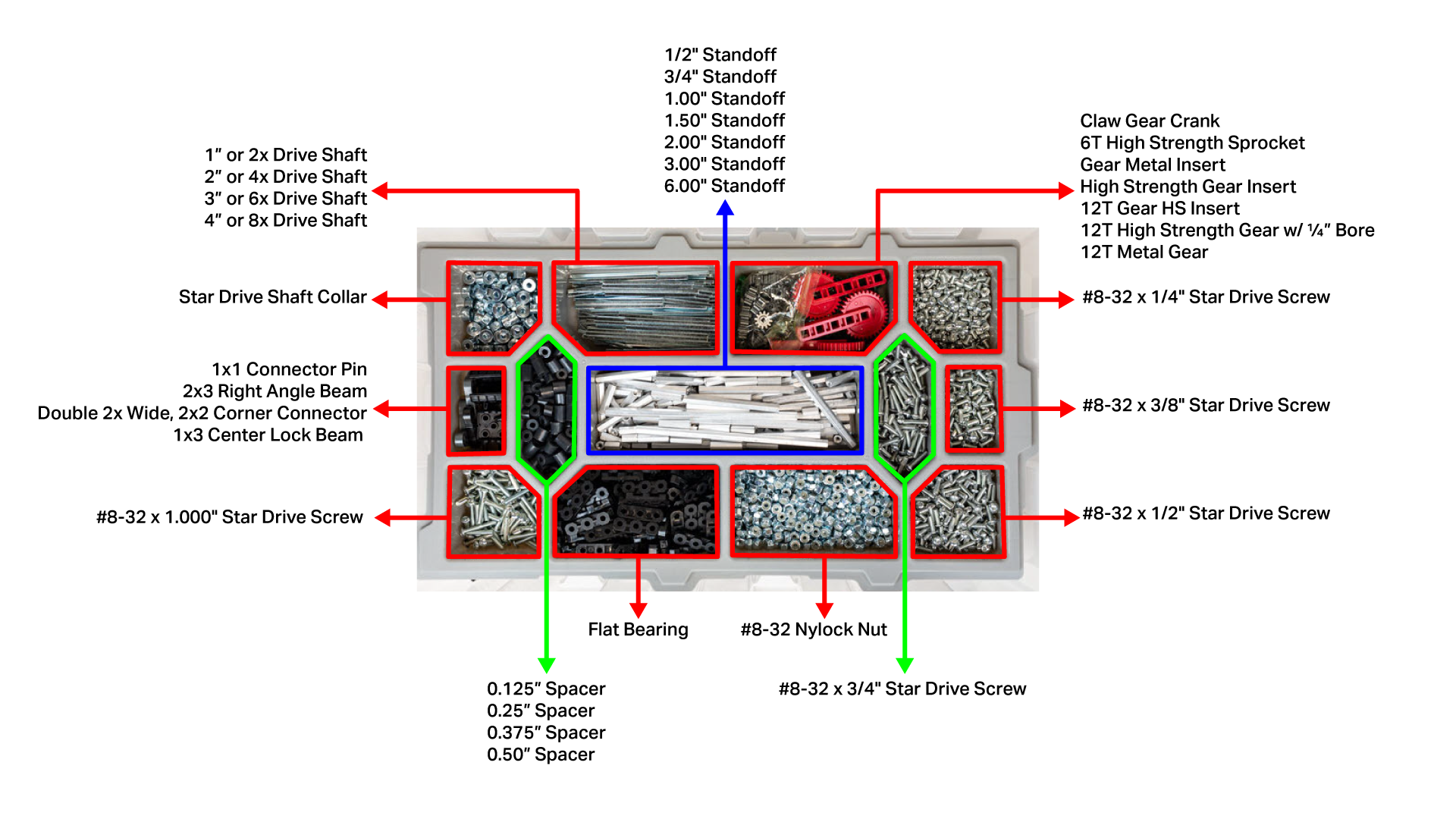

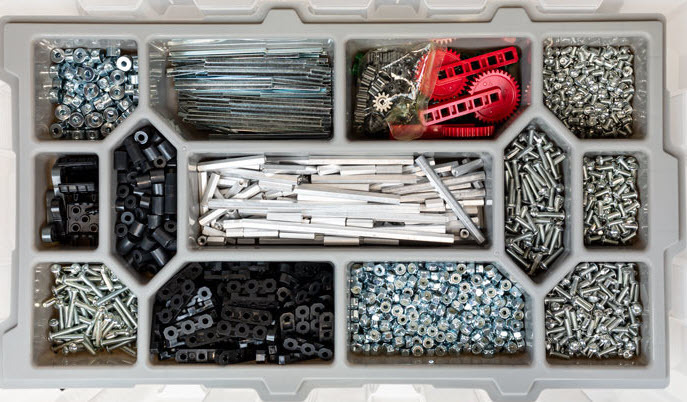

एक बार जब वर्कसेल किट के सभी भागों को स्टोरेज बिन 1 की ट्रे में रख दिया जाता है, तो ट्रे इस छवि की तरह दिखाई देगी (इसे बड़ा करने के लिए छवि का चयन करें)।

V5 वर्कसेल स्टोरेज सेटअप का चित्रण, जो कैरियर और तकनीकी शिक्षा वातावरण में उपकरणों और सामग्रियों के लिए संगठित भंडारण समाधान प्रदर्शित करता है।

भंडारण बिन 1: आधार

भाग	भाग संख्या	मात्रा	बैग नोट्स
15x30 बेस प्लेट	276-1341	3	ये दो बेस प्लेटों के तीन बक्सों में आते हैं। आपको अपने भंडारण डिब्बे को व्यवस्थित करते समय इनमें से एक बॉक्स को खोलना होगा, जिससे तीन के दो सेट बनेंगे।
डिस्क फीडर - नीचे	यह भाग इस पैक में आता है: 276-7720 व्यक्तिगत भाग संख्या: 276-7720-001	1	1 बैग में आता है
डिस्क फीडर - शीर्ष	यह भाग इस पैक में आता है: 276-7720 व्यक्तिगत भाग संख्या: 276-7720-002	1	1 बैग में आता है

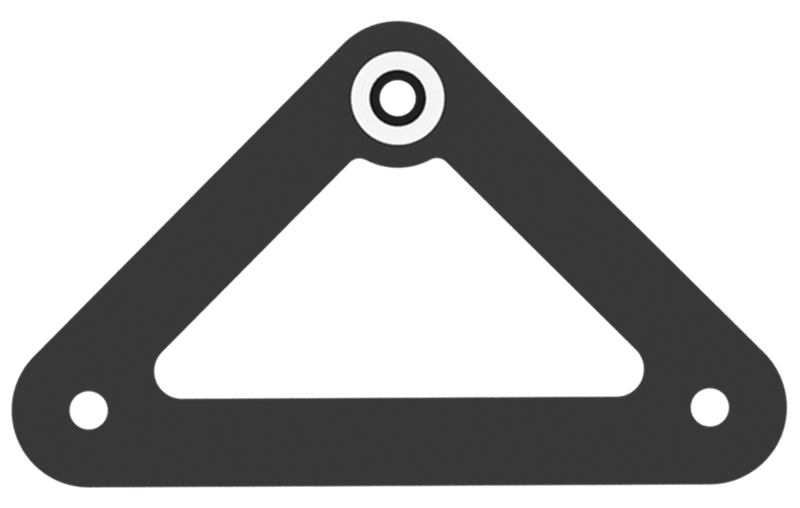

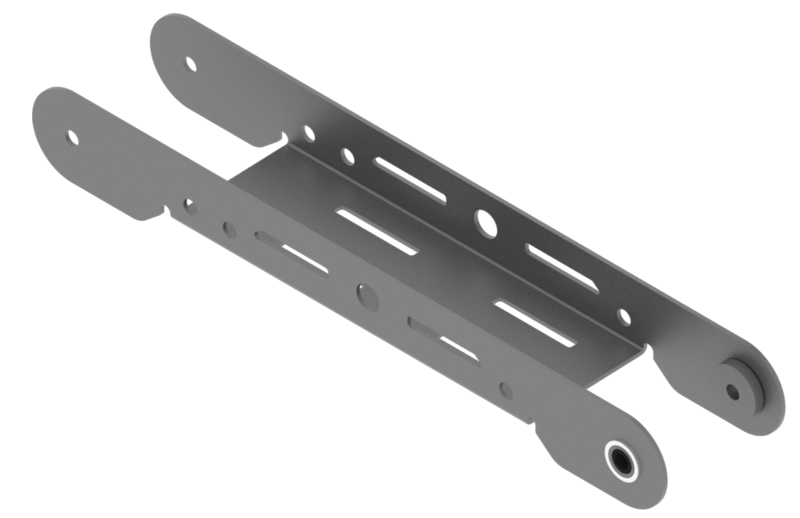

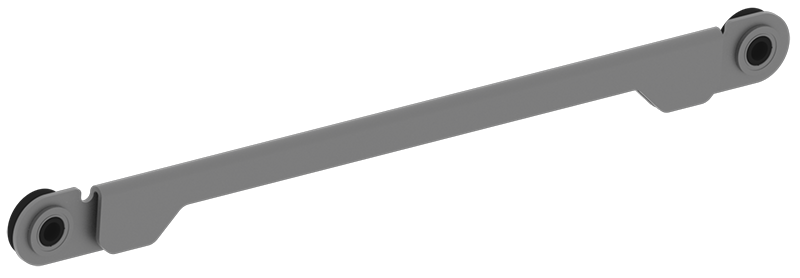

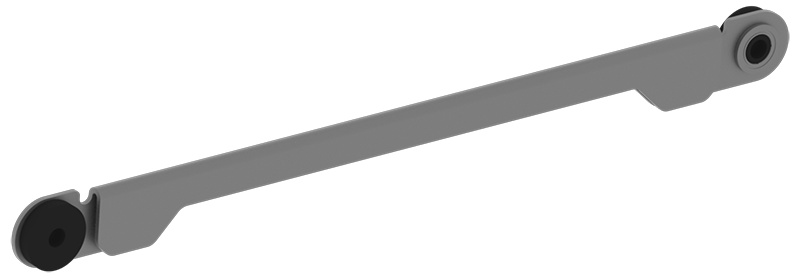

आर्म बार	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-500	2	1 बैग में आता है
आर्म बार 2	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-501	1

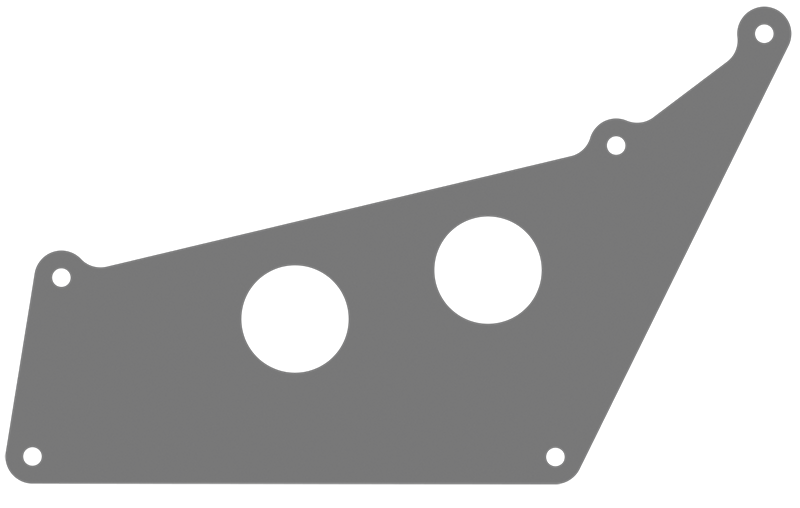

आर्म ट्रांसफर प्लेट	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-600	1
बांह का जोड़ 3	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-006	1
आर्म मास्टरिंग जिग	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-011	1
बांह का जोड़ 1 - बायां	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-100	1
बांह का जोड़ 1 - दाहिना	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-200	1
बांह का जोड़ 2	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-300	1
बांह का जोड़ 4	यह भाग इस पैक में आता है: 276-7151 व्यक्तिगत भाग संख्या: 276-7151-400	1

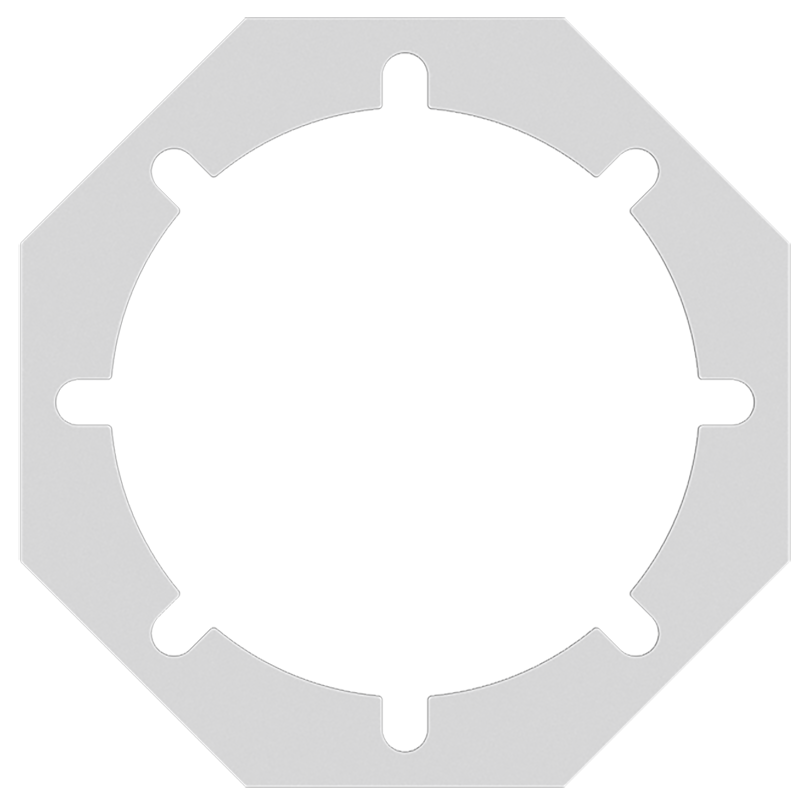

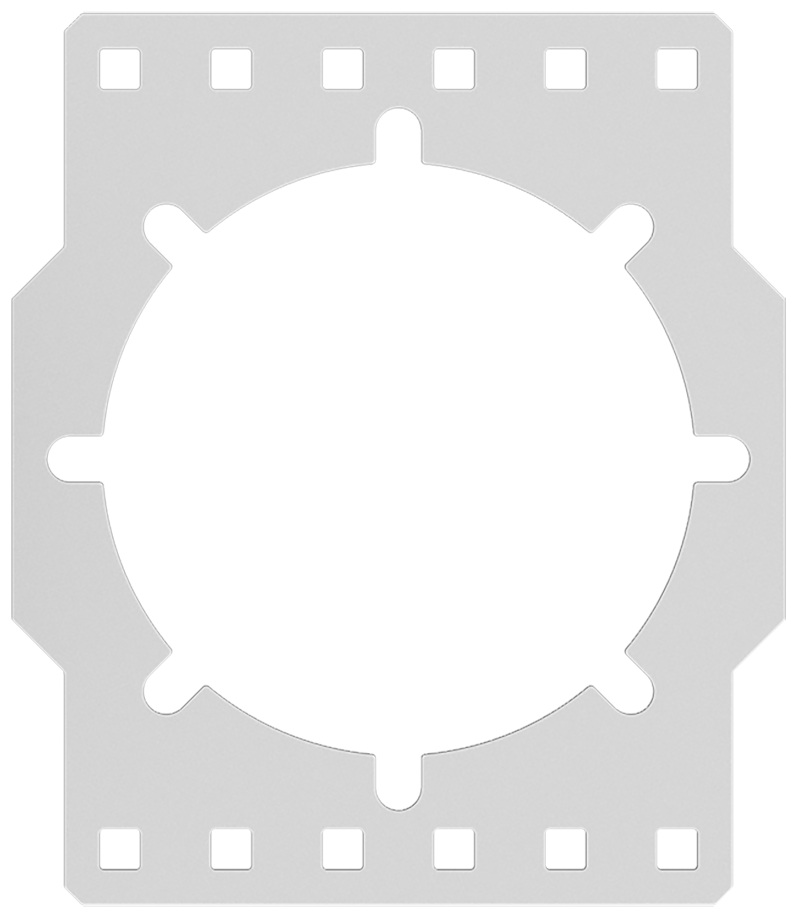

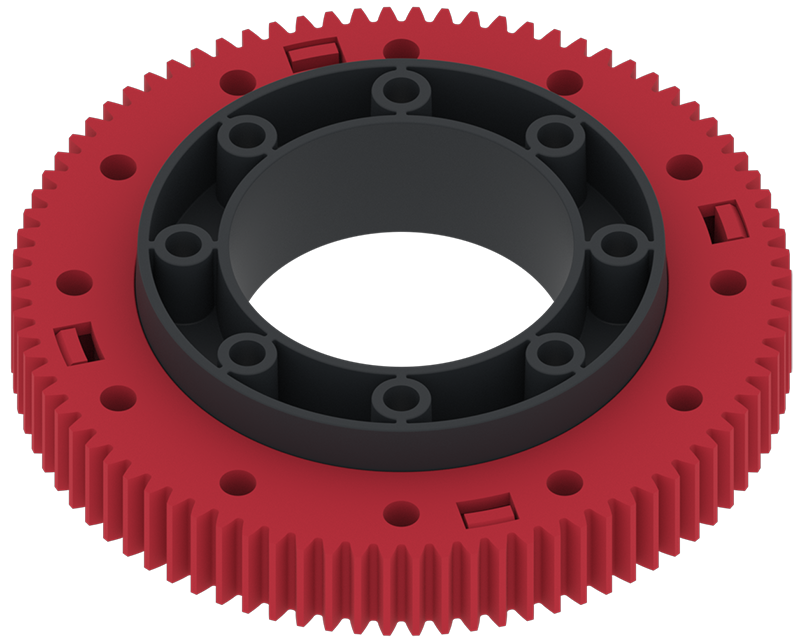

टर्नटेबल बेयरिंग किट	यह भाग इस पैक में आता है: 276-5652 व्यक्तिगत भाग संख्या: 276-5652-000	1	1 बैग में आता है
टर्नटेबल बेयरिंग किट	यह भाग इस पैक में आता है: 276-5652 व्यक्तिगत भाग संख्या: 276-5652-004	1
टर्नटेबल बेयरिंग किट	यह भाग इस पैक में आता है: 276-5652 व्यक्तिगत भाग संख्या: 276-5652-007	1

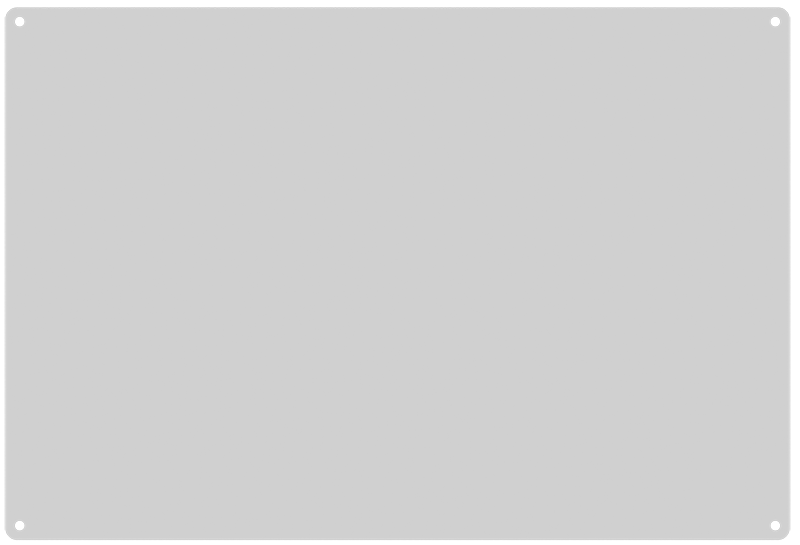

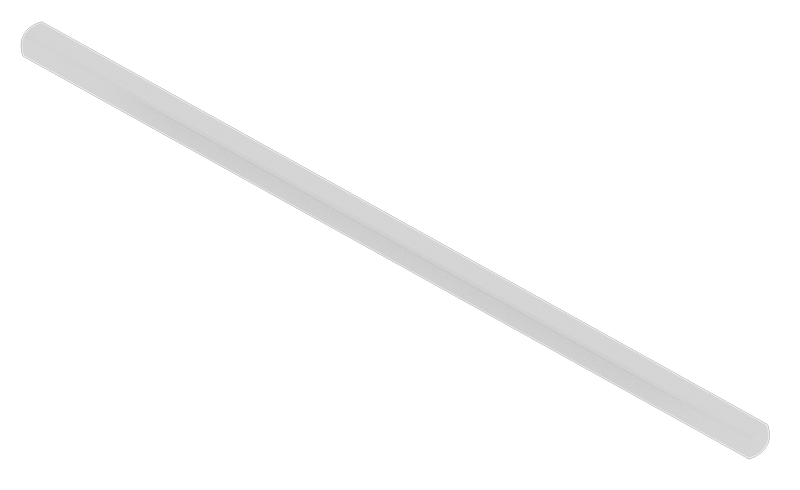

सूखी मिटा सतह	276-7157-006	1	यह ड्राई इरेज़ सतह आसानी से बॉक्स की दीवारों में मिल जाती है क्योंकि यह पारदर्शी होती है। सुनिश्चित करें कि आप बॉक्स के किनारों पर या बिल्कुल नीचे की ओर इस पर नजर रखें।

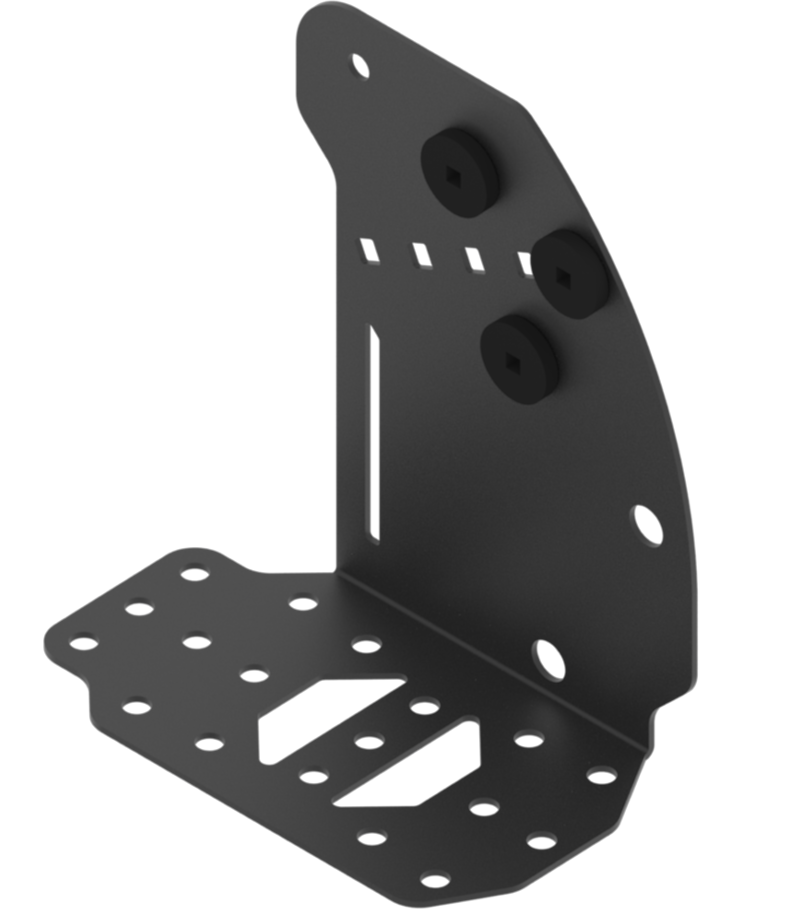

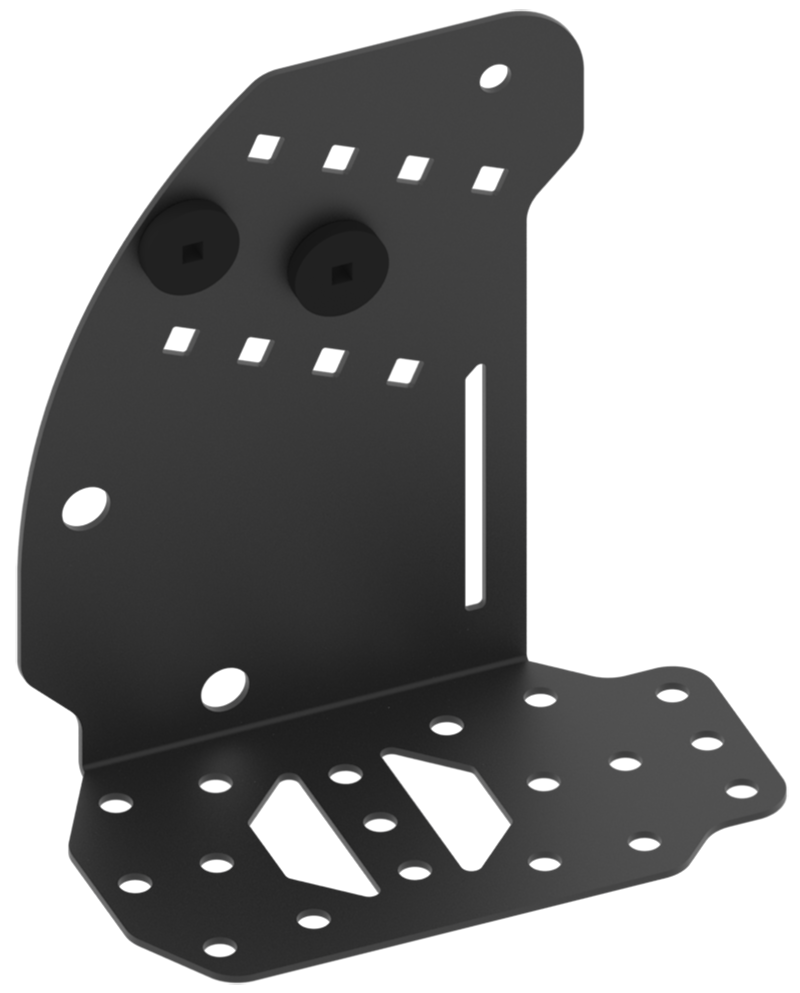

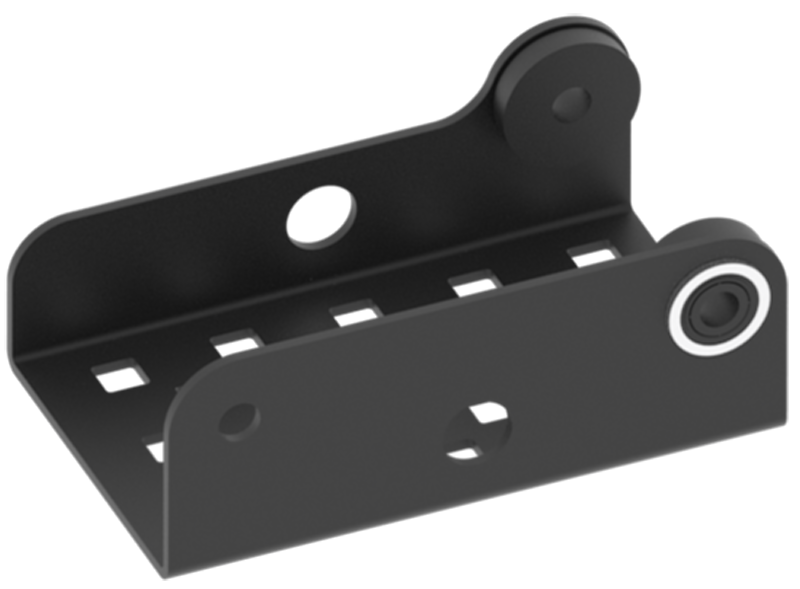

रोबोट ब्रेन माउंट असेंबली	276-7152-002	1	1 के 1 बैग में आता है

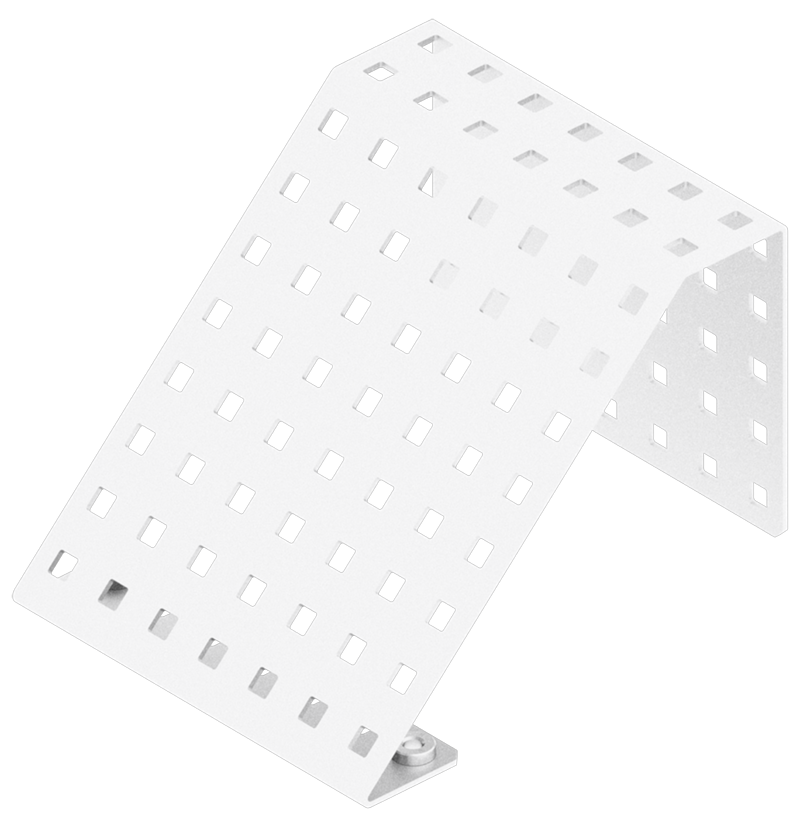

इनपुट आउटपुट कन्वेयर ब्रैकेट	276-7153-001	8	8 के 1 बैग में आता है

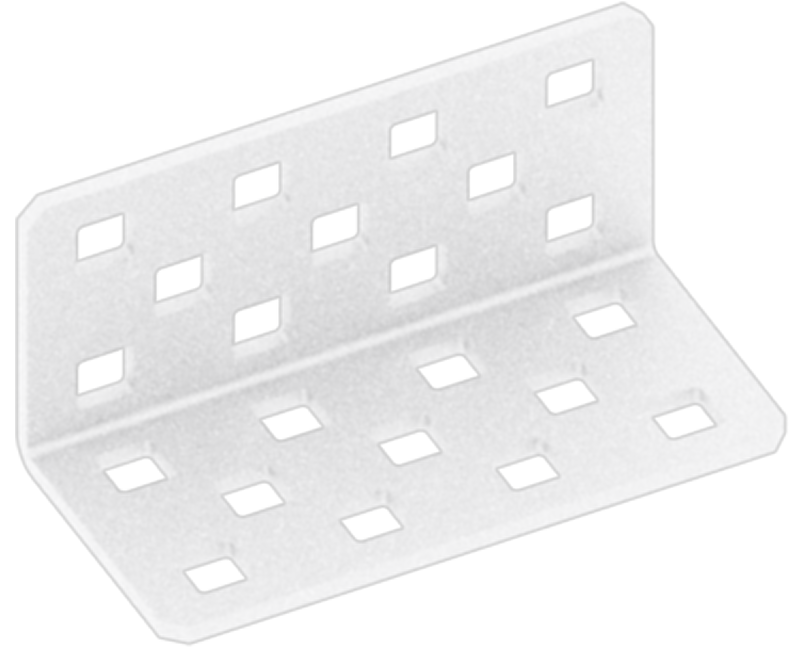

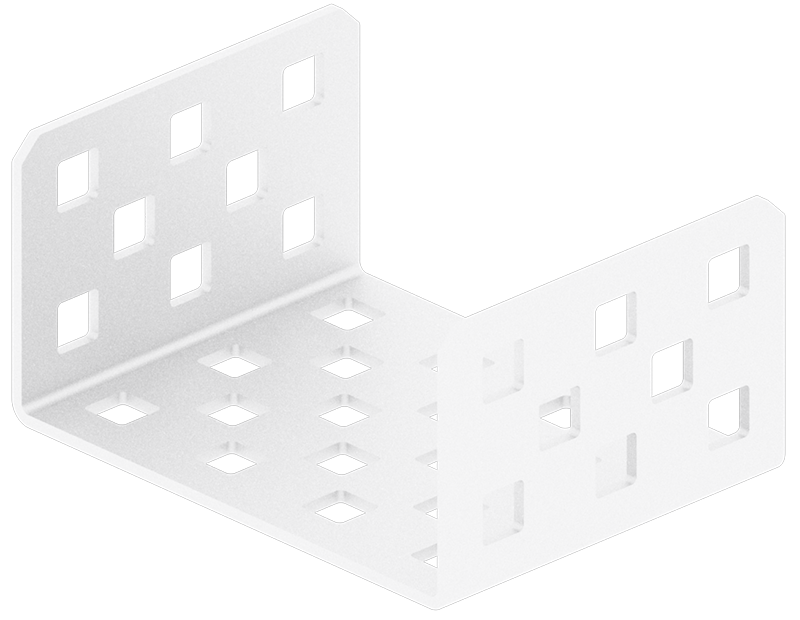

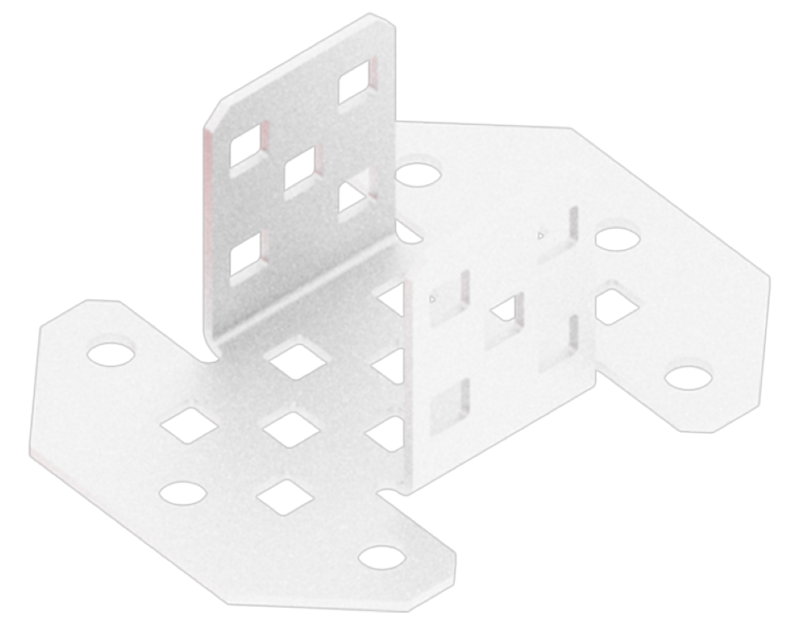

कोण युगल गसेट	276-2578-001	8	8 के 1 बैग में आता है

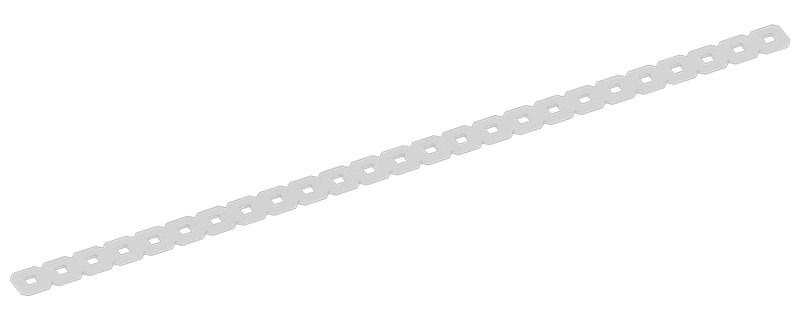

उच्च शक्ति कन्वेयर श्रृंखला	276-7141	6 जंजीरें	6 चेन के कई बैग में आता है। बिन 1 के लिए केवल एक बैग की आवश्यकता है अन्य बैग बिन 3 में रखे जाएंगे।
1x25 स्टील बार	275-1141-001	8	8 के 1 बैग में आता है
30T उच्च शक्ति स्प्रोकेट नोट: इस भाग को वर्तमान में हरे से लाल रंग में परिवर्तित किया जा रहा है।	यह भाग एक पैक में आता है: 276-3880 व्यक्तिगत भाग संख्या: 276-2252-007	4	उच्च शक्ति वाले 30-दांत वाले स्प्रोकेट पैक में आता है। इनमें से केवल एक पैक बिन 1 के लिए आवश्यक है। अन्य पैक बिन 3 में जाएंगे।
उच्च शक्ति श्रृंखला अनुलग्नक लिंक किट	276-7578	6 लिंक	6 लिंक के कई बैग में आता है। बिन 1 के लिए केवल एक बैग की आवश्यकता है अन्य बैग बिन 3 में रखे जाएंगे।

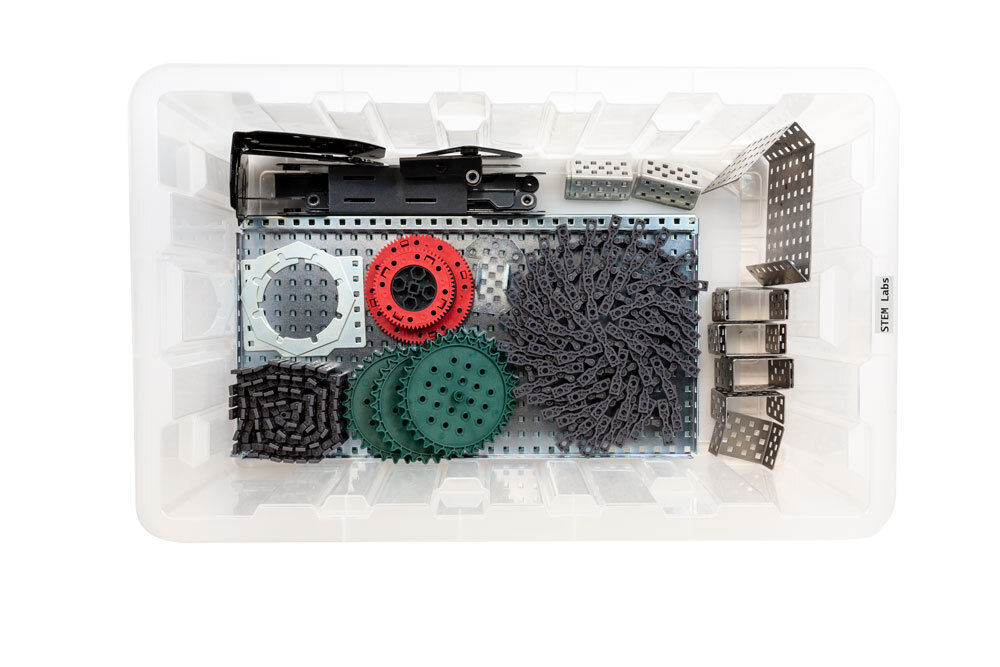

एक बार जब वर्कसेल किट के सभी भागों को स्टोरेज बिन 1 के आधार में रख दिया जाएगा, तो आधार इस छवि की तरह दिखाई देगा।

V5 वर्कसेल स्टोरेज सिस्टम का आरेख, कैरियर और तकनीकी शिक्षा सेटिंग में कुशल पहुंच और उपयोग के लिए उपकरणों और सामग्रियों के संगठन और व्यवस्था को दर्शाता है।
