VEX V5 वर्कसेल को असेंबल करना एक मजेदार और शैक्षिक गतिविधि है।

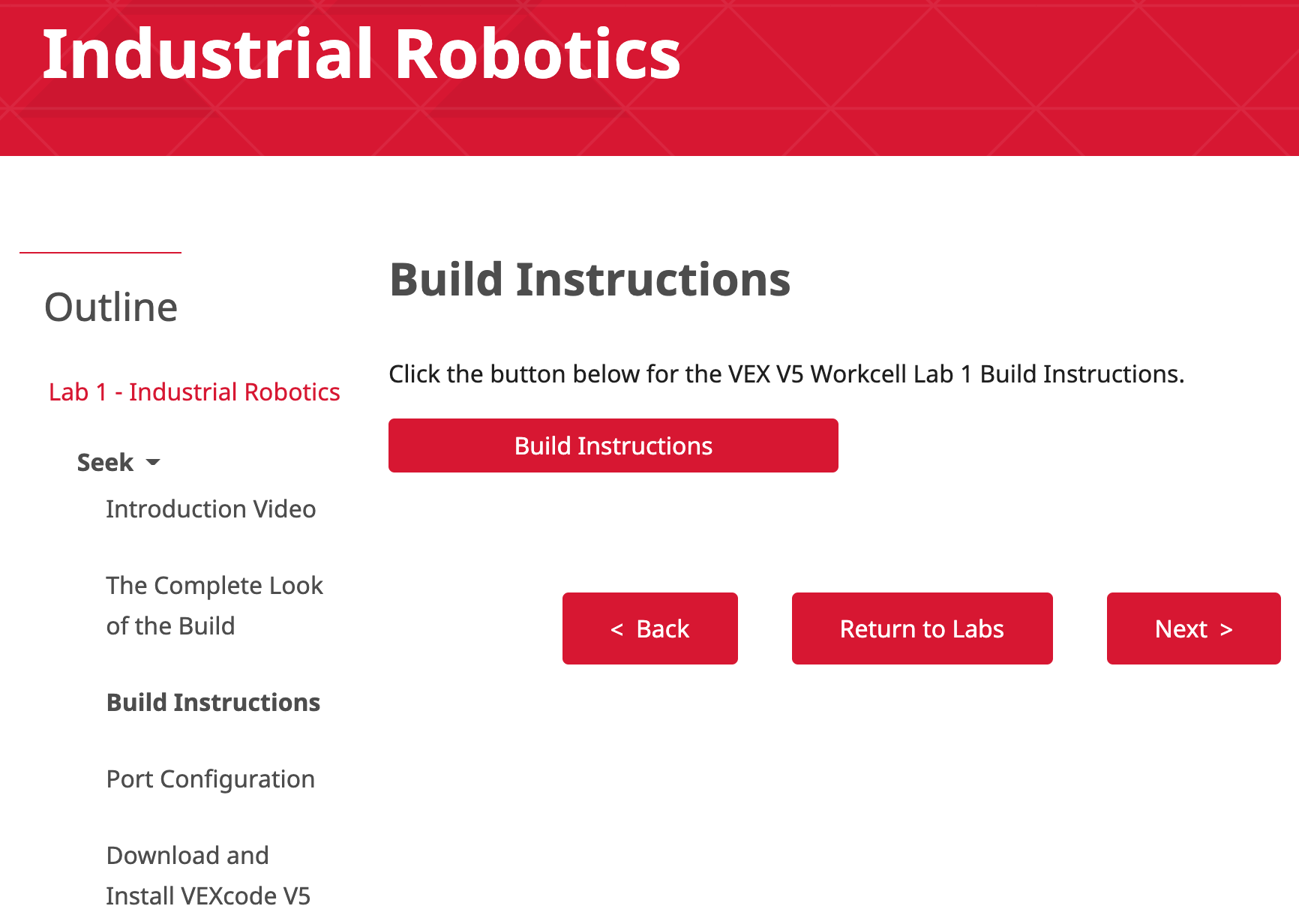

वी5 वर्कसेल एसटीईएम लैब्स के सीक अनुभाग में पाए जाने वाले निर्माण निर्देश, शिक्षार्थी को संयोजन में मार्गदर्शन करने के लिए भागों की सूची और विस्तृत चित्र प्रदान करते हैं।
V5 संरचना क्या है?

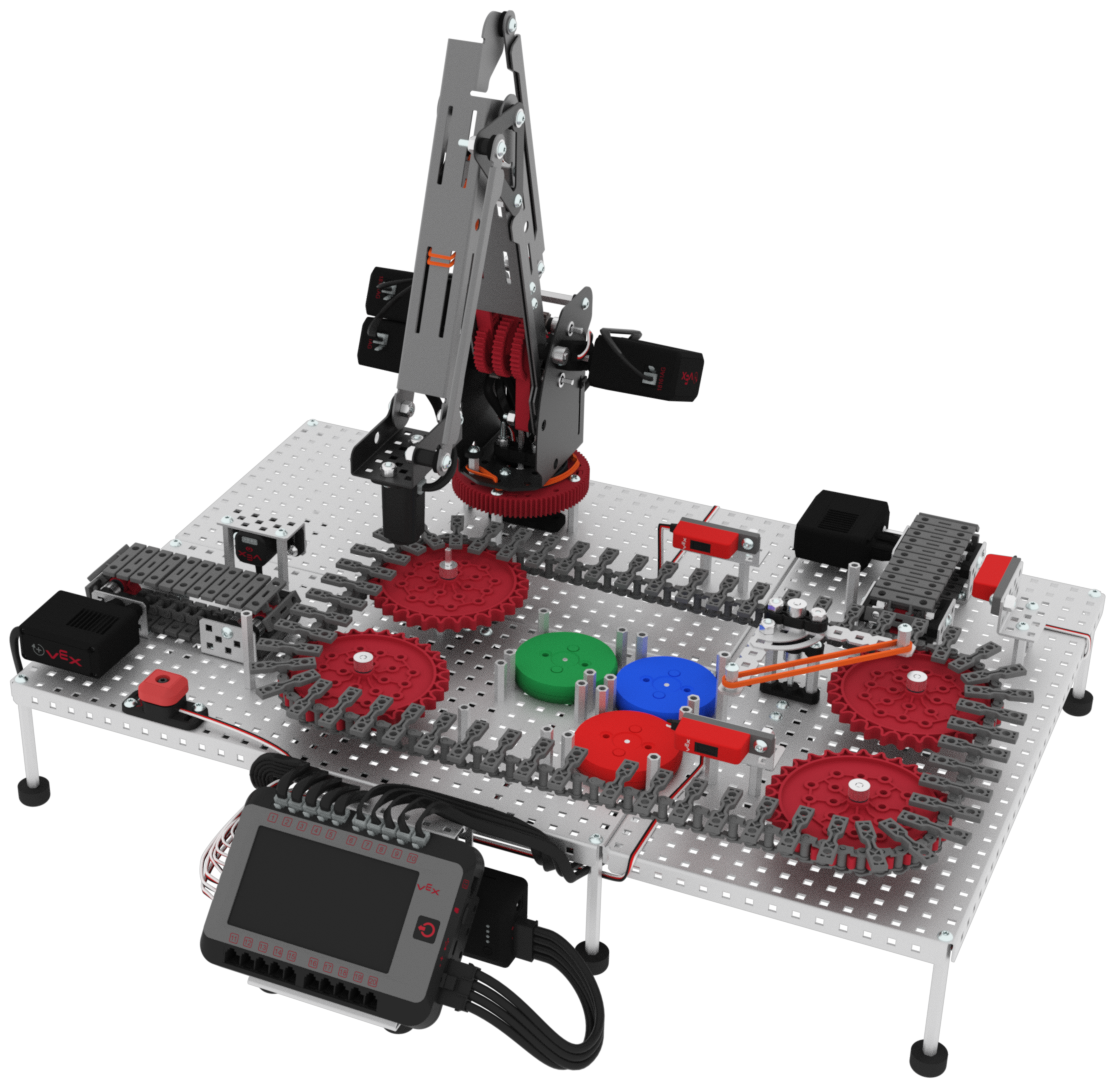

वी5 संरचना में वी5 वर्कसेल पर पाए जाने वाले सभी प्लास्टिक और धातु के टुकड़े शामिल हैं जो प्लेटफॉर्म, ब्रैकेट, मार्कर होल्डर, रोबोट आर्म और उन सभी को एक साथ रखने वाले कनेक्टर बनाते हैं।
V5 संरचना के साथ काम करते समय युक्तियाँ और तरकीबें

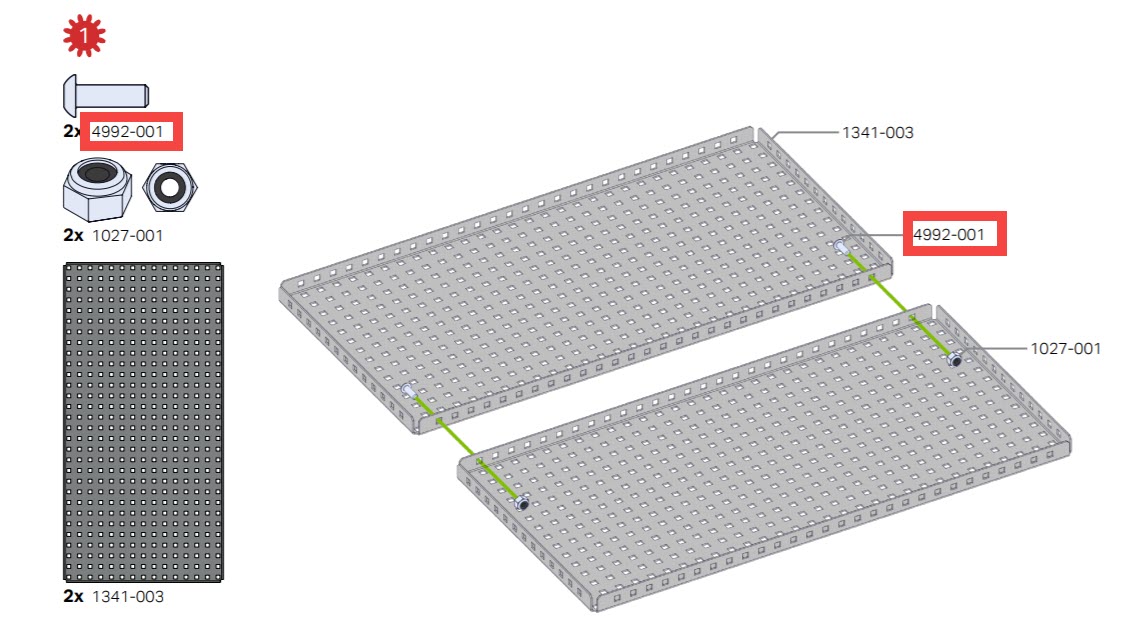

वी5 वर्कसेल एसटीईएम लैब्स में शामिल निर्माण निर्देशों में भाग सूची पर भाग संख्या और विस्तृत असेंबली चित्रण शामिल हैं। इससे यह सुनिश्चित करने में मदद मिल सकती है कि निर्माता संयोजन करते समय सही भागों का उपयोग कर रहा है, साथ ही यह भी पता चल सकता है कि किसी निश्चित भाग की कितनी मात्रा की आवश्यकता है। इससे निर्माण निर्देशों में किसी चरण को शुरू करने से पहले आवश्यक सभी भागों को एकत्रित करने में आसानी होती है।

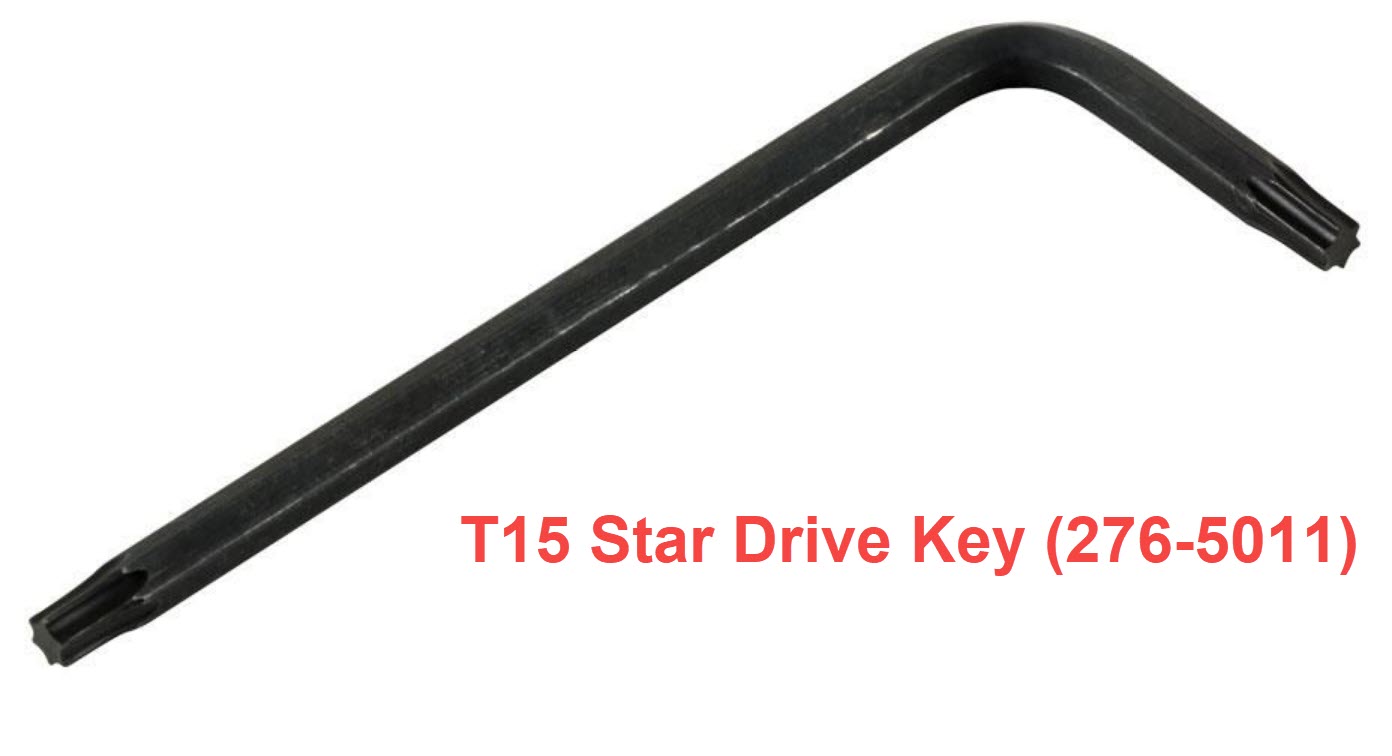

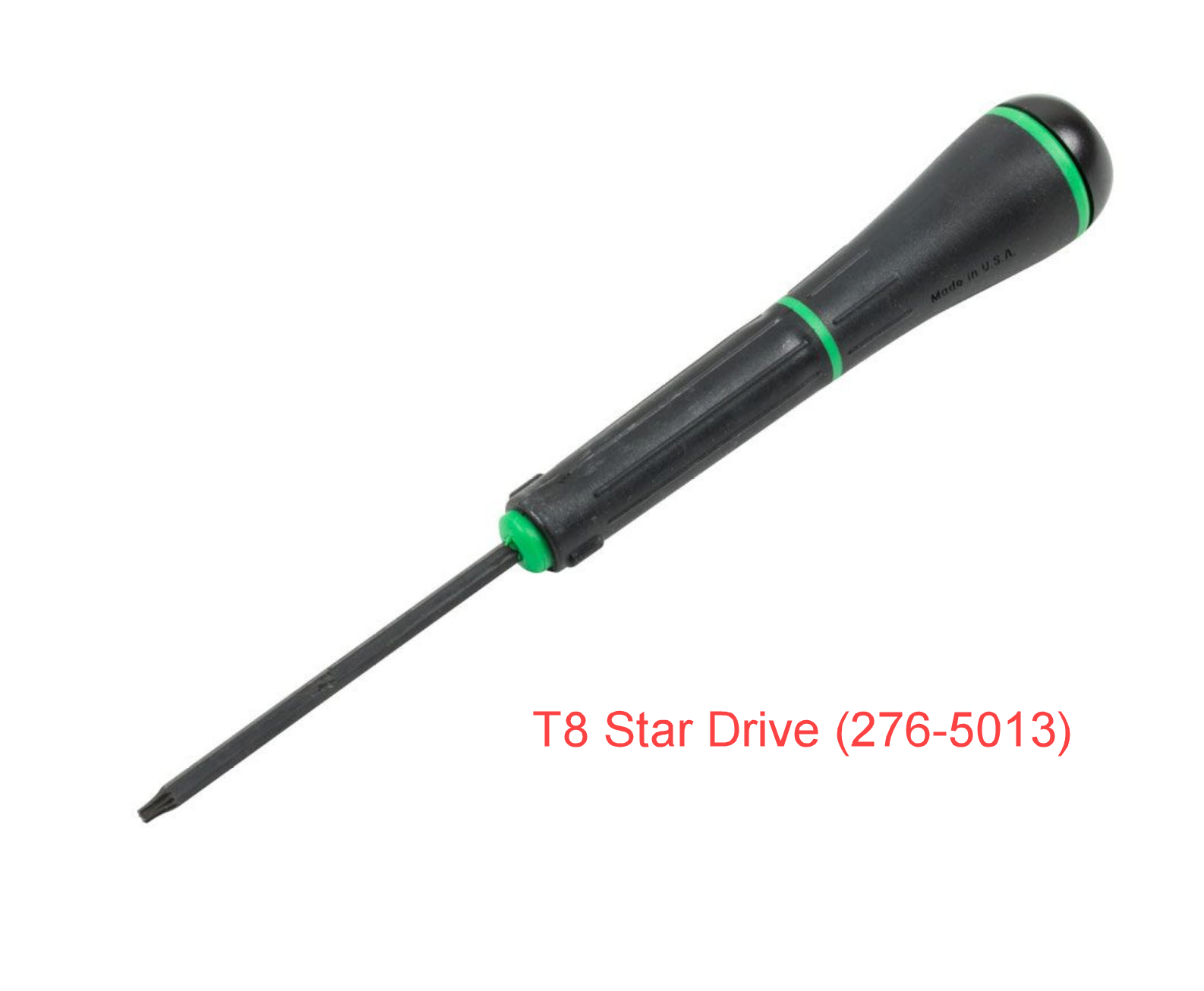

फास्टनर्स को कसने के लिए उपयोग किए जाने वाले VEX उपकरणों में रिंच, स्टार ड्राइव कीज़ और स्टार ड्राइव स्क्रूड्राइवर शामिल हैं। स्टार ड्राइव दो आकारों में आते हैं। टी15 स्टार ड्राइव इन दोनों में से बड़ी है और इसका उपयोग वी5 वर्कसेल किट में पाए जाने वाले स्क्रू के साथ किया जाता है। टी8 स्टार ड्राइव छोटा है और इसका उपयोग कॉलरमें सेट स्क्रू को कसने के लिए किया जाता है।

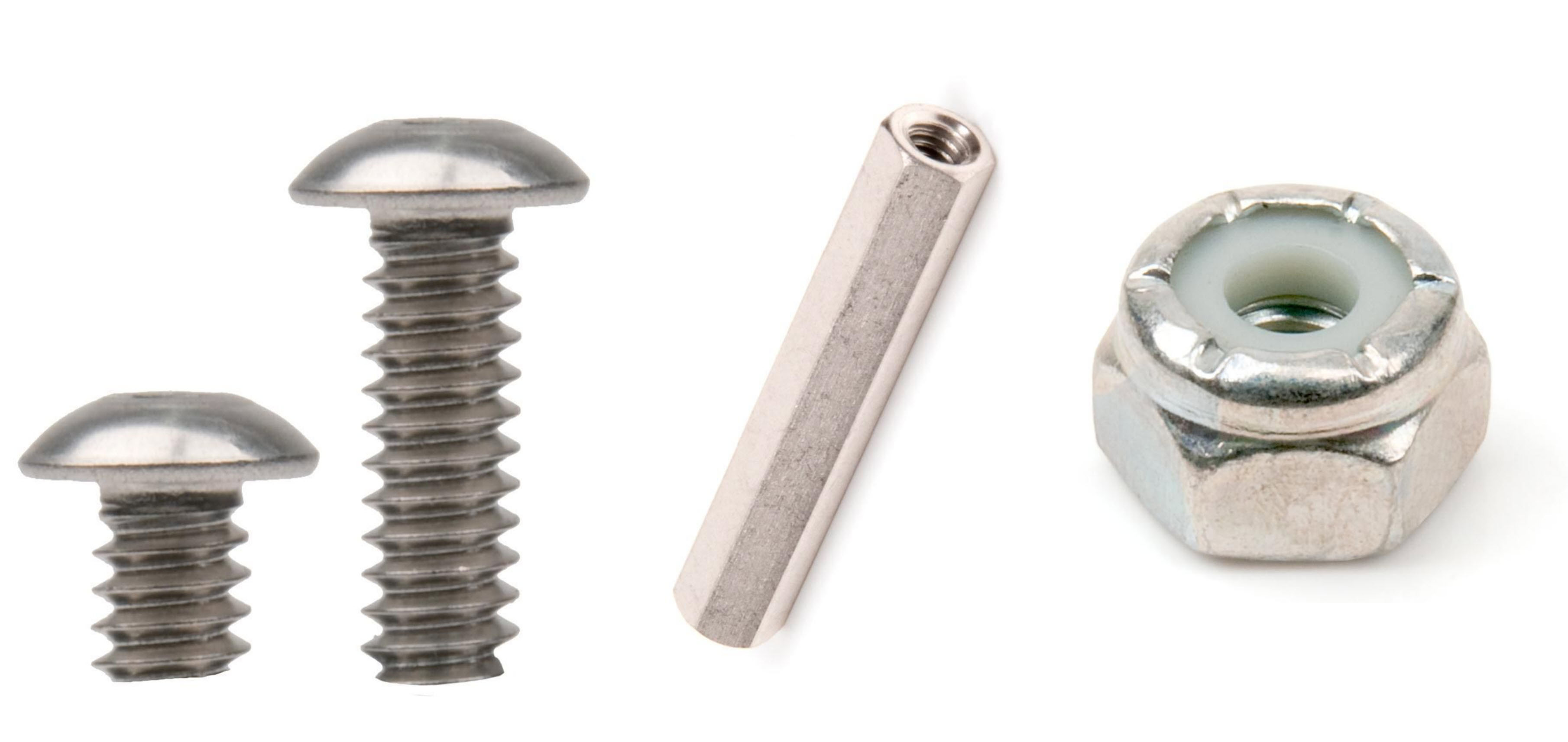

स्क्रू, स्टैंडऑफ, और नट को जोड़ने के लिए उंगली से कसकर जोड़ा जा सकता है। हालाँकि, इन फास्टनरों को कसने के लिए रिंच और स्टार ड्राइव कुंजियों का उपयोग करने की आवश्यकता होती है। V5 फास्टनर्स का उपयोग करने से आपको अपने निर्माण को इकट्ठा करने में मदद करने के लिए अधिक जानकारी मिलेगी।
असेंबली के दौरान एक स्ट्रिप्ड स्क्रू एक समस्या हो सकती है, हालांकि इसके लिए कुछ सुझाव हैं V5 स्ट्रिप्ड स्क्रू को हटाना.

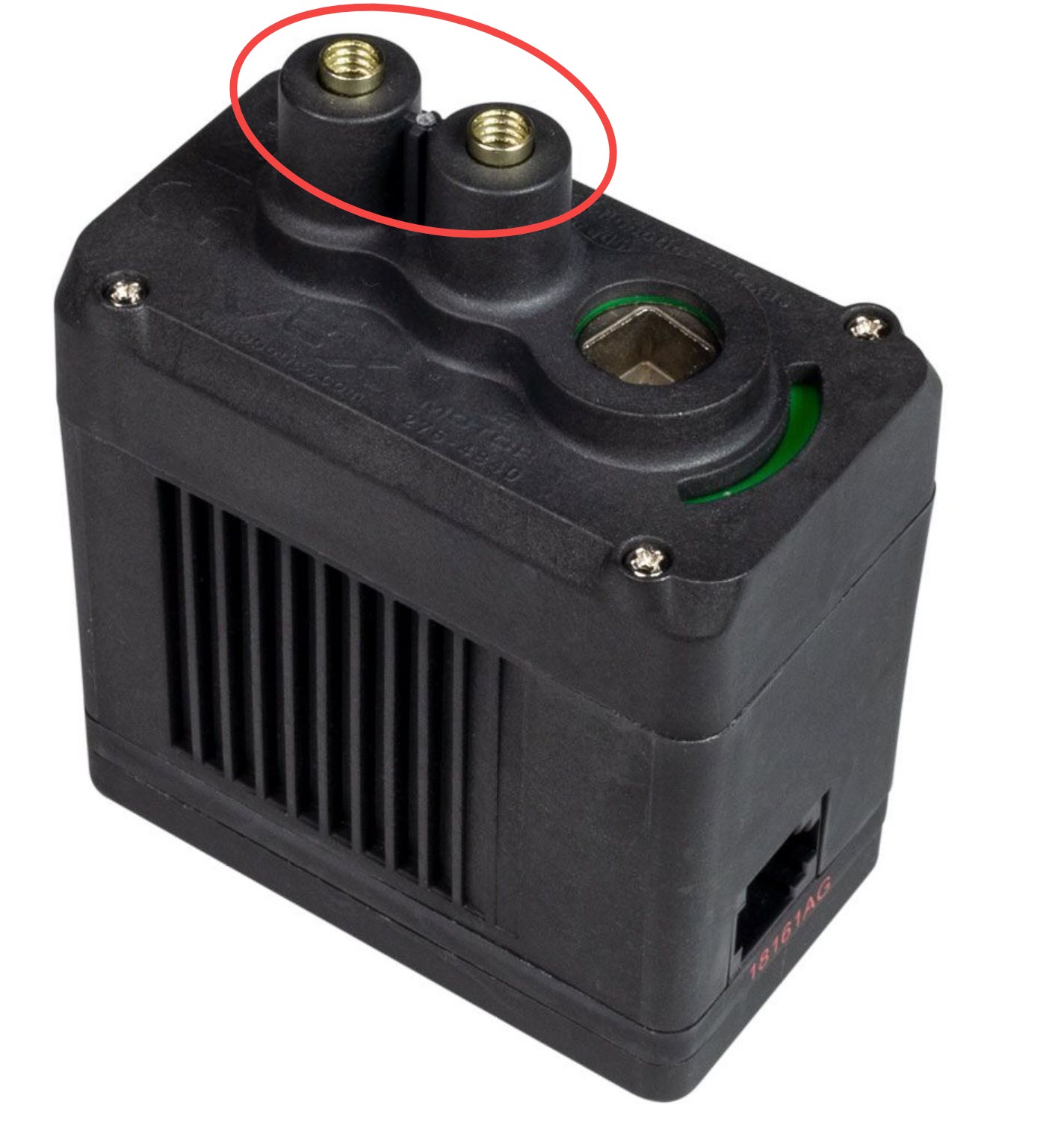

V5 स्मार्ट मोटर #8-32 थ्रेडेड इंसर्टमें स्क्रू को अधिक कसें नहीं। इससे इन्सर्ट को नुकसान पहुंच सकता है।

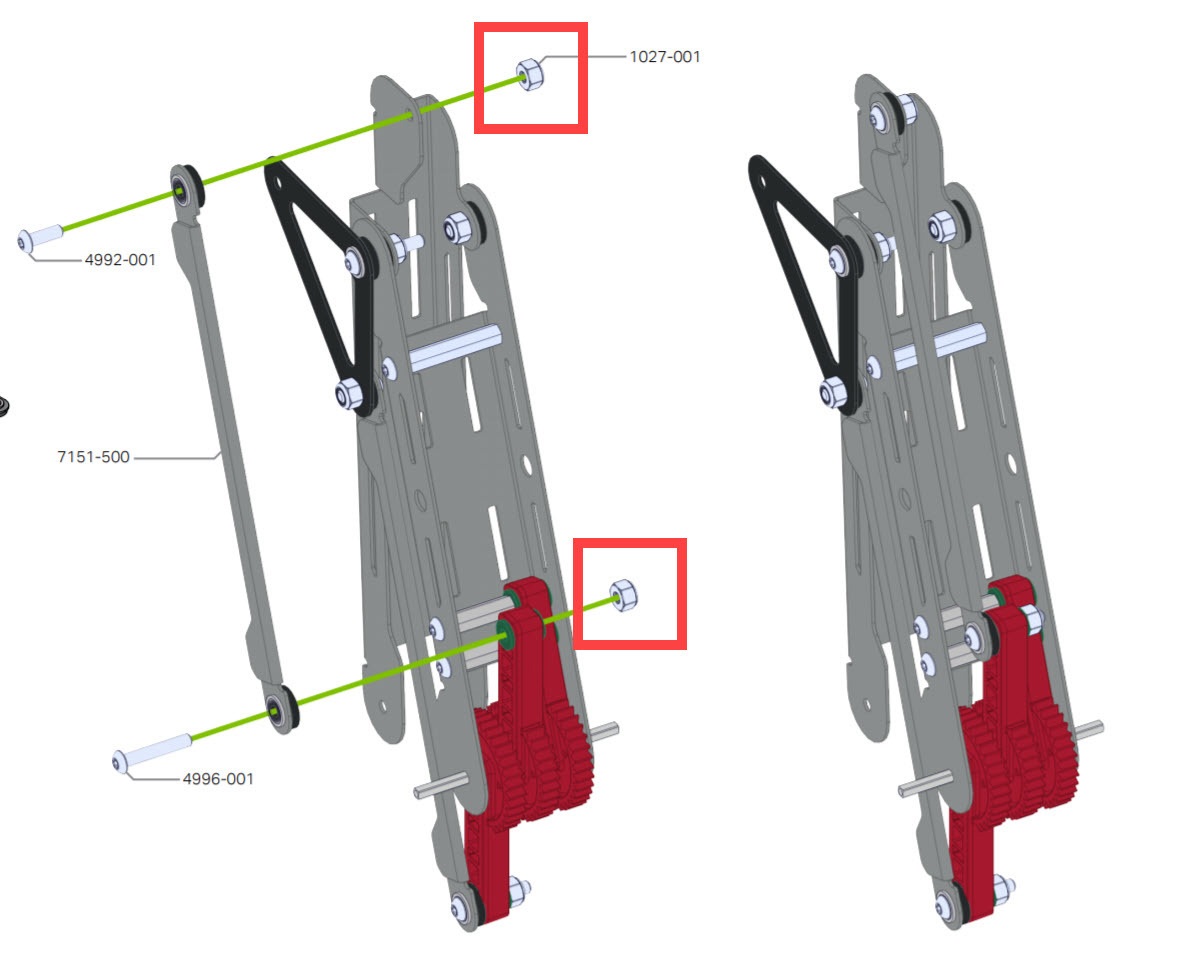

धुरी बिंदुओं पर नाइलॉक नट अधिक न कसें। अधिक कसने से धुरी बिंदु का जंक्शन बंध जाएगा और आसानी से घूम नहीं पाएगा।
