VEXcode V5 में VEX V5 वर्कसेल को कॉन्फ़िगर करना – वेक्स लाइब्रेरी

उपयोगकर्ता प्रोग्राम को रोबोटिक वर्कसेल के इनपुट और आउटपुट के साथ अंतःक्रिया करने में सक्षम होना चाहिए। यह कार्य किसी एप्लिकेशन के भीतर डिवाइसों को कॉन्फ़िगर करके किया जाता है। VEXcode V5 किसी प्रोजेक्ट के भीतर VEX V5 वर्कसेल डिवाइस को कॉन्फ़िगर करने के लिए रोबोट कॉन्फ़िगरेशन का उपयोग करता है।

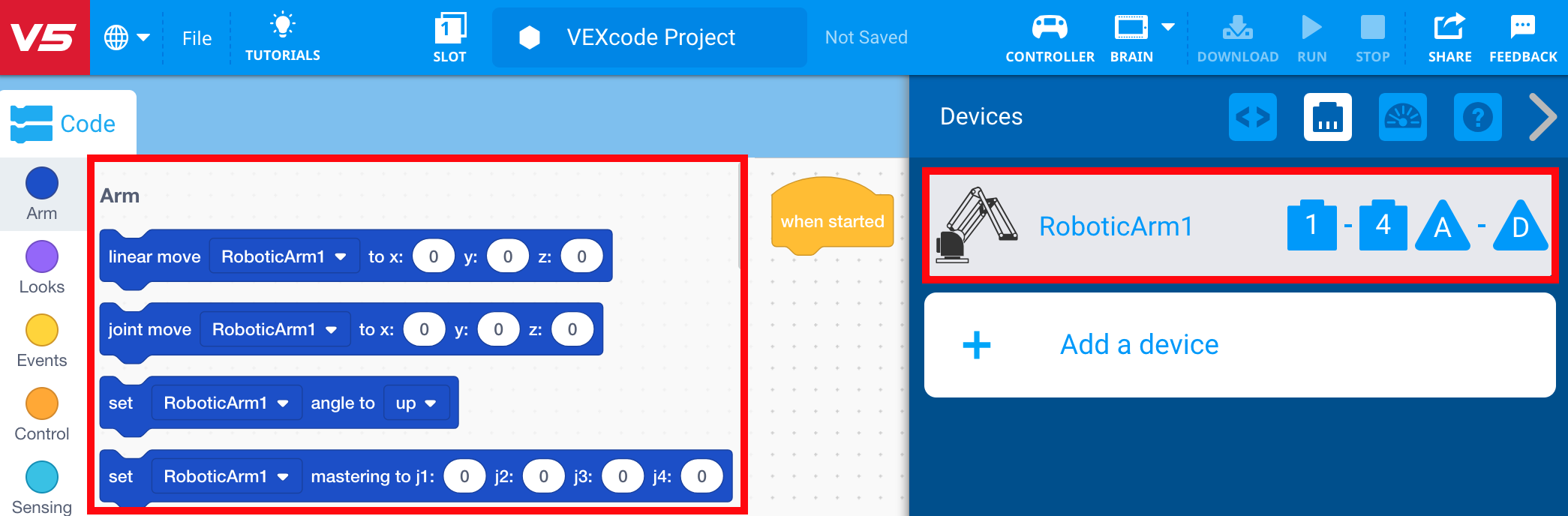

VEXcode V5 के साथ V5 वर्कसेल को कोड करना शुरू करते समय, 'आर्म' श्रेणी के ब्लॉक टूलबॉक्स में तब तक दिखाई नहीं देंगे जब तक कि 'ARM' डिवाइस को रोबोट कॉन्फ़िगरेशन में नहीं जोड़ा जाता है।

CTE (कैरियर और तकनीकी शिक्षा) श्रेणी से संबंधित VEXcode प्रोग्रामिंग वातावरण से विभिन्न ब्लॉकों को दर्शाने वाला आरेख, जो रोबोटिक्स में विभिन्न प्रोग्रामिंग फ़ंक्शनों का उपयोग करने का तरीका दर्शाता है।

'ARM' डिवाइस जोड़ना

रोबोट कॉन्फ़िगरेशन में 'ARM' डिवाइस जोड़ने के लिए, निम्नलिखित चरण देखें:

VEXcode V5 इंटरफ़ेस का स्क्रीनशॉट, जिसमें कैरियर और तकनीकी शिक्षा से संबंधित रोबोटिक्स शिक्षा के लिए विभिन्न प्रोग्रामिंग ब्लॉक और उपकरण प्रदर्शित किए गए हैं।

VEXcode V5 लॉन्च करें.

VEXcode डिवाइस बटन इंटरफ़ेस, कैरियर और तकनीकी शिक्षा (CTE) सेटिंग्स में रोबोटिक्स शिक्षा के लिए विभिन्न प्रोग्रामिंग विकल्प और नियंत्रण दिखाता है।

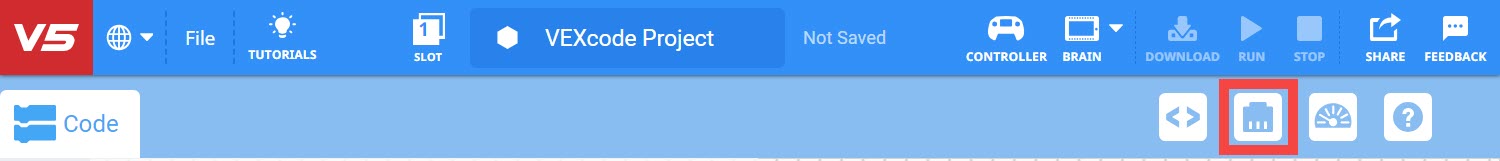

डिवाइस विंडो खोलने के लिए रोबोट कॉन्फ़िगरेशन बटन का चयन करें।

VEXcode इंटरफ़ेस का स्क्रीनशॉट जिसमें डिवाइस जोड़ने की प्रक्रिया दर्शाई गई है, जिसमें CTE (कैरियर और तकनीकी शिक्षा) परियोजनाओं से संबंधित विभिन्न विकल्प और सेटिंग्स दर्शाई गई हैं।

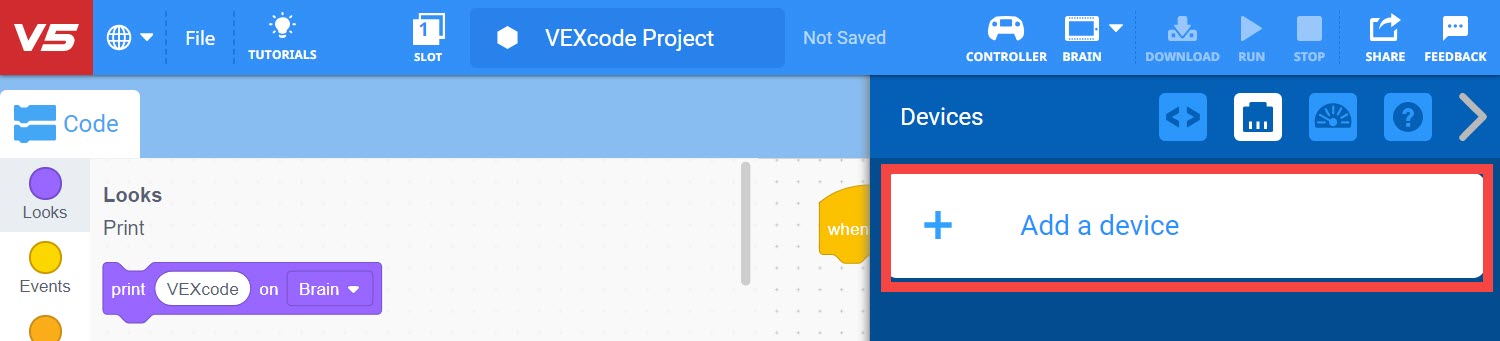

'डिवाइस जोड़ें' चुनें.

VEX रोबोटिक्स आर्म असेंबली, जिसमें विभिन्न घटकों को प्रदर्शित किया गया है, जिसे VEXcode का उपयोग करके कैरियर और तकनीकी शिक्षा (CTE) में शैक्षिक उद्देश्यों के लिए डिज़ाइन किया गया है।

'ARM' चुनें.

VEXcode इंटरफ़ेस का स्क्रीनशॉट, जो CTE (कैरियर और तकनीकी शिक्षा) परियोजनाओं के लिए प्रोग्रामिंग ब्लॉक और विकल्प प्रदर्शित करता है, तथा उपयोगकर्ताओं के लिए उपलब्ध सुविधाओं और उपकरणों पर प्रकाश डालता है।

'आर्म कॉन्फ़िगरेशन' दिखाई देगा. आप 'मानक कॉन्फ़िगरेशन' या 'कस्टम कॉन्फ़िगरेशन' का चयन कर सकेंगे।

VEX रोबोटिक्स के लिए भुजा विन्यास को दर्शाने वाला आरेख, जो CTE और VEXcode प्रोग्रामिंग के लिए प्रासंगिक विभिन्न जोड़ों और स्थितियों को दर्शाता है।

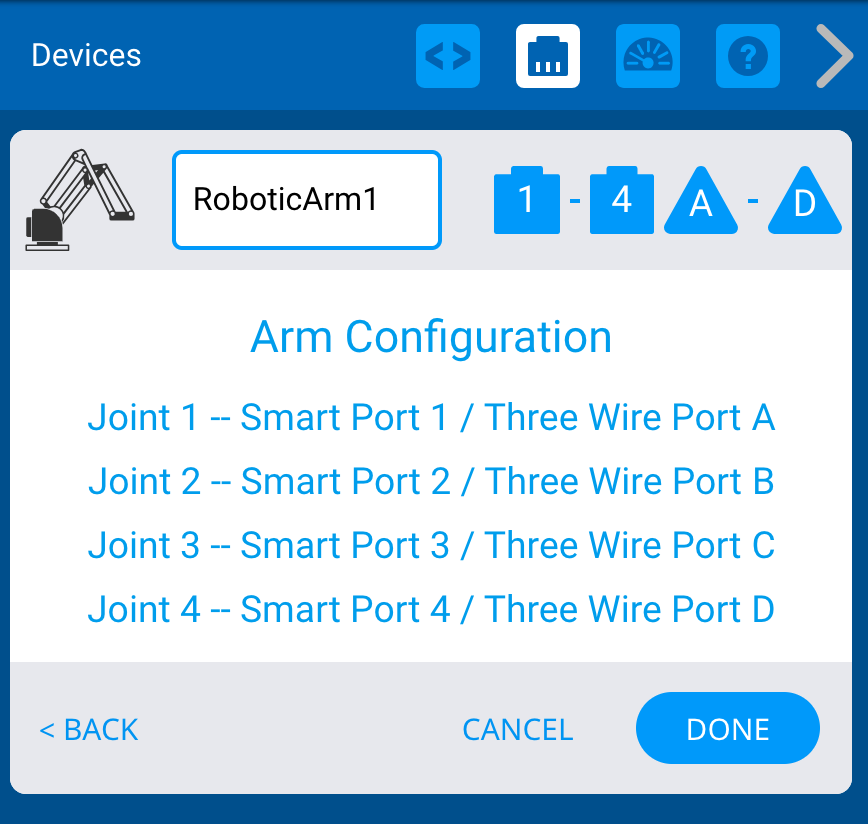

यदि आप 'मानक कॉन्फ़िगरेशन' चुनते हैं तो यह आपका आर्म कॉन्फ़िगरेशन होगा।

VEXcode इंटरफ़ेस का स्क्रीनशॉट, जो CTE (कैरियर और तकनीकी शिक्षा) अनुप्रयोगों के लिए प्रोग्रामिंग ब्लॉक और टूल दिखाता है, तथा कोडिंग और रोबोटिक्स से संबंधित सुविधाओं और कार्यात्मकताओं पर प्रकाश डालता है।

यदि आप 'कस्टम कॉन्फ़िगरेशन' चुनते हैं तो आप अपने आर्म कॉन्फ़िगरेशन के लिए पोर्ट निर्दिष्ट कर सकेंगे।

VEXcode इंटरफ़ेस का स्क्रीनशॉट, जो एक पूर्ण प्रोग्रामिंग प्रोजेक्ट को प्रदर्शित करता है, तथा कैरियर और तकनीकी शिक्षा से संबंधित विशेषताओं को दर्शाता है।

'संपन्न' चुनें.

VEXcode इंटरफ़ेस का स्क्रीनशॉट, जो CTE (कैरियर और तकनीकी शिक्षा) अनुभाग में कोलैप्स सुविधा को दर्शाता है, तथा यह दर्शाता है कि कोड ब्लॉकों को प्रभावी ढंग से कैसे प्रबंधित किया जाए।

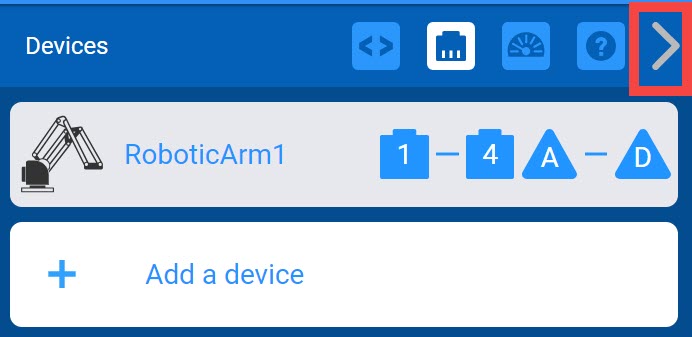

तीर का चयन करके डिवाइस विंडो को संक्षिप्त करें.

VEXcode प्रोग्रामिंग इंटरफ़ेस स्क्रीनशॉट रोबोटिक्स परियोजनाओं के लिए कोड ब्लॉक प्रदर्शित करता है, कैरियर और तकनीकी शिक्षा के लिए उपलब्ध सुविधाओं और उपकरणों को दर्शाता है।

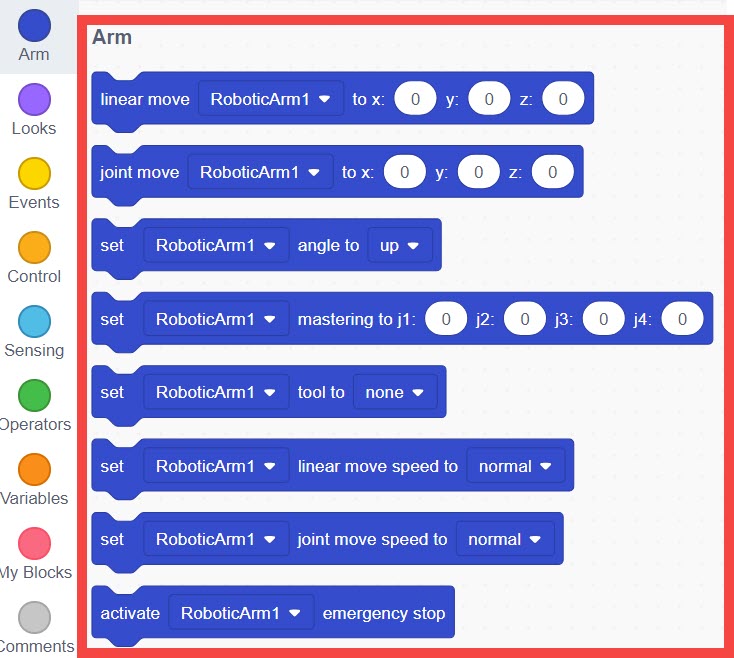

अब आप टूलबॉक्स में 'आर्म' श्रेणी के ब्लॉक देखेंगे।

'ARM' डिवाइस का नाम बदलना

एकाधिक जोड़ों और एक ग्रिपर के साथ एक रोबोटिक भुजा, जो VEX रोबोटिक्स शैक्षिक संदर्भ में अपने डिजाइन और कार्यक्षमता को प्रदर्शित करती है, तथा कैरियर और तकनीकी शिक्षा और VEXcode प्रोग्रामिंग से संबंधित अवधारणाओं को दर्शाती है।

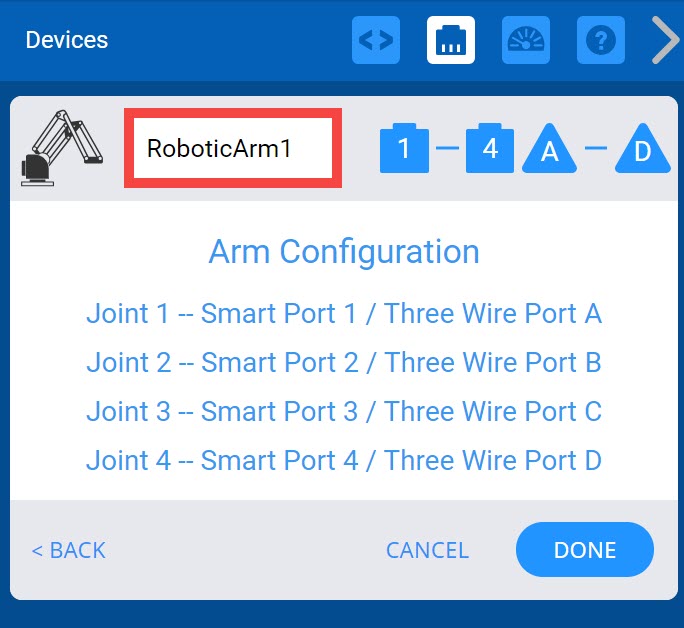

आप 'आर्म कॉन्फ़िगरेशन' स्क्रीन के शीर्ष पर स्थित टेक्स्ट बॉक्स में नाम बदलकर डिवाइस का नाम बदल सकते हैं। नये नाम को नामकरण प्रोटोकॉलका पालन करना होगा। यदि आप कोई अमान्य नाम चुनते हैं, तो टेक्स्ट बॉक्स लाल रंग से हाइलाइट हो जाएगा। डिवाइस का नाम बदलने के बाद, कॉन्फ़िगरेशन में डिवाइस परिवर्तन सबमिट करने के लिए 'संपन्न' का चयन करें।

VEXcode इंटरफ़ेस का स्क्रीनशॉट जिसमें 'ब्लॉक नाम बदलें' सुविधा दिखाई गई है, जो यह दर्शाता है कि कैरियर और तकनीकी शिक्षा के संदर्भ में प्रोग्रामिंग ब्लॉक के नाम को कैसे संशोधित किया जाए।

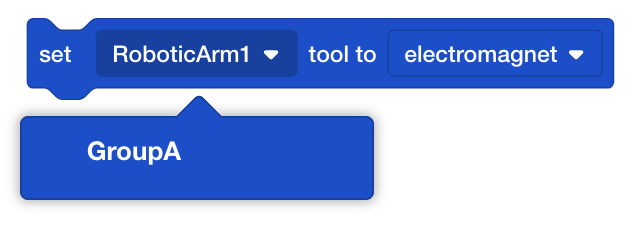

यदि आप अपने प्रोजेक्ट में पहले से उपयोग किए जा रहे डिवाइस का नाम बदलते हैं, तो आपको ड्रॉप डाउन का उपयोग करके ब्लॉक में डिवाइस का नाम नए नाम से अपडेट करना होगा।

'ARM' डिवाइस को हटाना

VEX रोबोटिक्स में प्रयुक्त आर्म डिवाइस का आरेख, इसके घटकों और डिजाइन को दर्शाता हुआ, कैरियर और तकनीकी शिक्षा और VEXcode प्रोग्रामिंग के लिए प्रासंगिक।

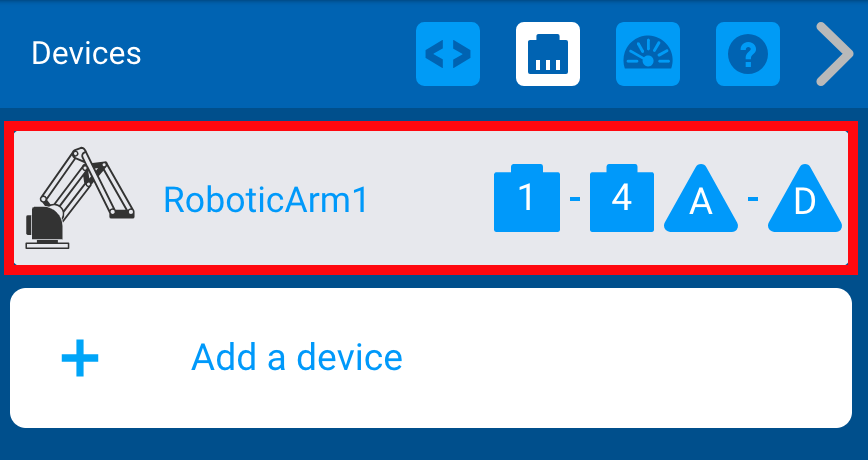

एक बार जब कोई डिवाइस रोबोट कॉन्फ़िगरेशन में जोड़ दिया जाता है, तो उसे हटाया जा सकता है। सबसे पहले, डिवाइस विंडो में उस डिवाइस का चयन करें जिसे आप हटाना चाहते हैं।

VEXcode में डिलीट फ़ंक्शन को दर्शाने वाला चिह्न, जिसका उपयोग कैरियर और तकनीकी शिक्षा (CTE) के संदर्भ में सॉफ़्टवेयर के भीतर तत्वों को हटाने का संकेत देने के लिए किया जाता है।

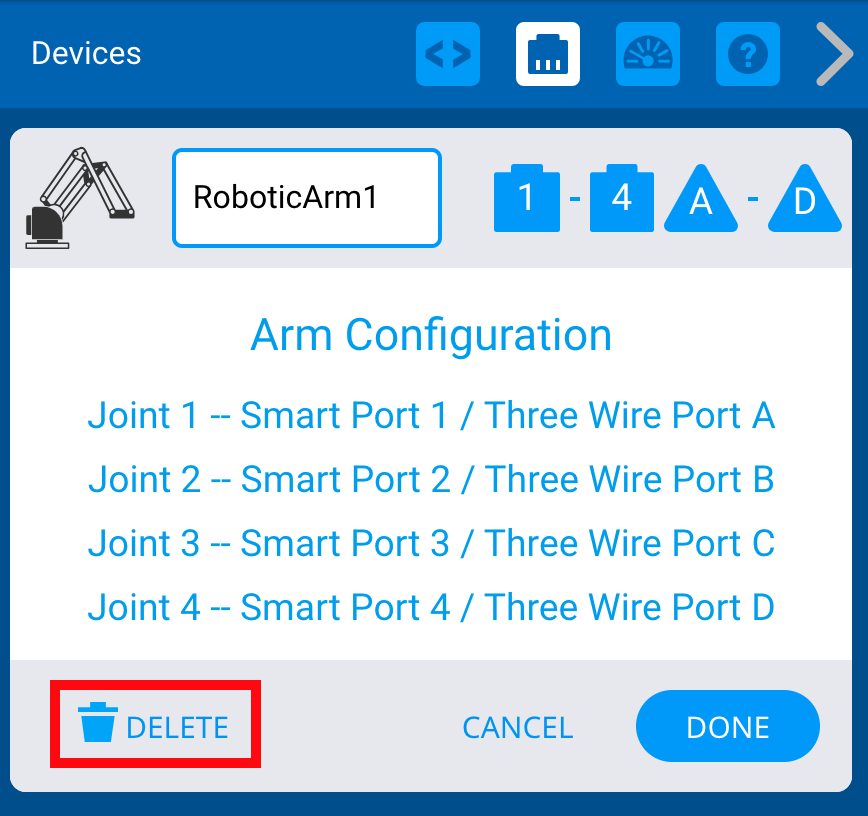

फिर, 'आर्म कॉन्फ़िगरेशन' स्क्रीन के नीचे 'डिलीट' विकल्प का चयन करें।

नोट: यदि आप किसी ऐसे डिवाइस को हटाते हैं जो आपके प्रोजेक्ट में पहले से ही उपयोग किया जा रहा है, तो जब तक आप उसे डाउनलोड करने का प्रयास नहीं करते, तब तक आपका प्रोजेक्ट एक त्रुटि उत्पन्न करेगा, जब तक कि आप हटाए गए डिवाइस का उपयोग करने वाले ब्लॉक को भी नहीं हटा देते।

VEXcode V5 में डिवाइसों को कॉन्फ़िगर करने के बारे में अधिक जानकारी के लिए, VEX लाइब्रेरी से ये ।
