VEX GO पिन, स्टैंडऑफ़ और कनेक्टर का उपयोग करना

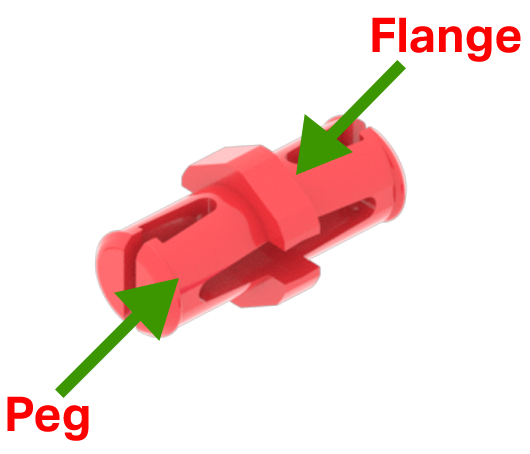

लाल पिन VEX GO प्रणाली के लिए सबसे अधिक उपयोग किया जाने वाला कनेक्टर है। इन पिनों में दो गोल खूंटियां होती हैं जो एक फ्लैंज द्वारा अलग होती हैं।

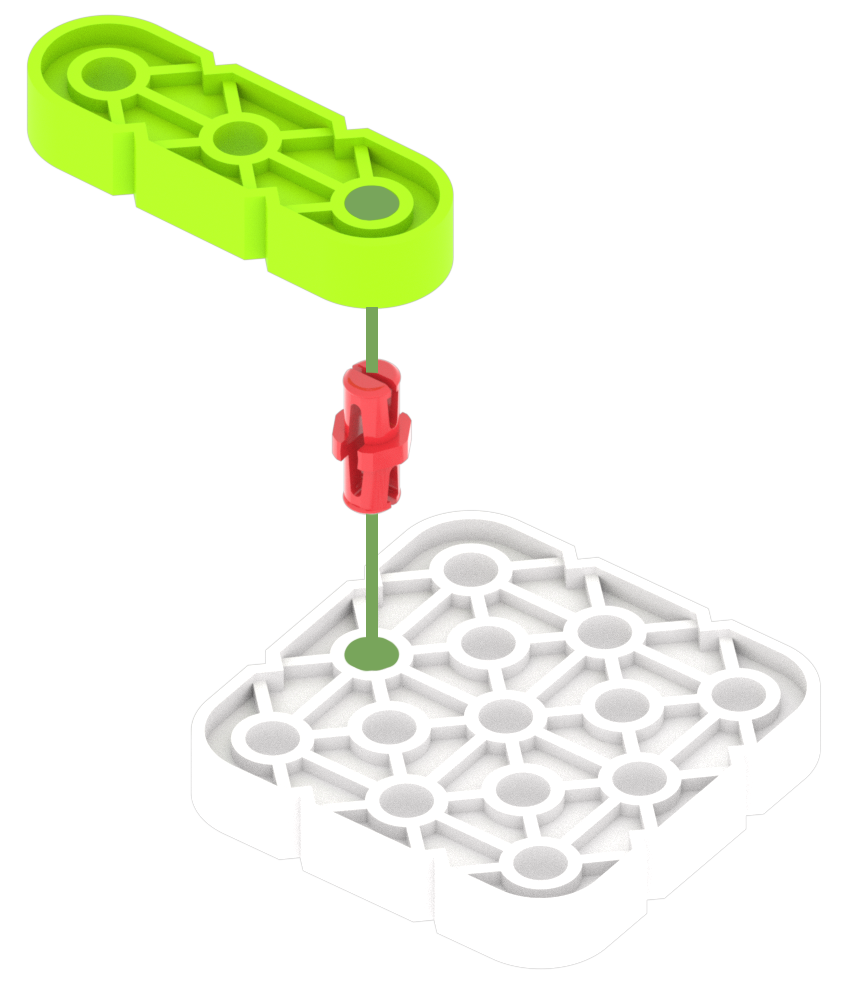

लाल पिन गोल छेद वाले किसी भी दो भागों को एक साथ जोड़ने की अनुमति देते हैं, जैसे कि हरे बीम को सफेद प्लेट से जोड़ना।

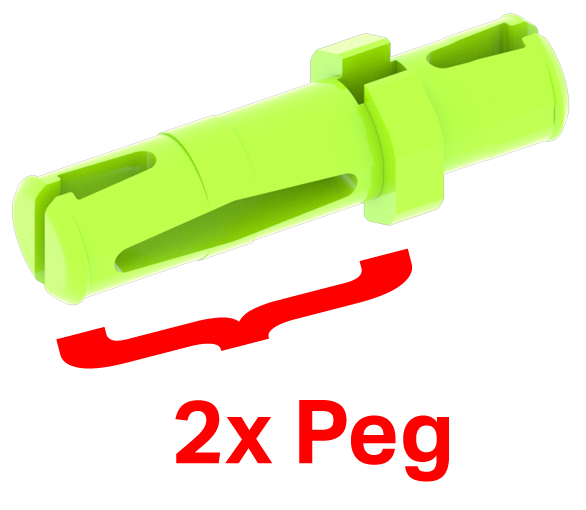

हरे पिन लाल पिन के समान ही होते हैं। हालाँकि, हरे पिन के एक तरफ एक खूँटी होती है जो लाल पिन से दो गुना लंबी होती है।

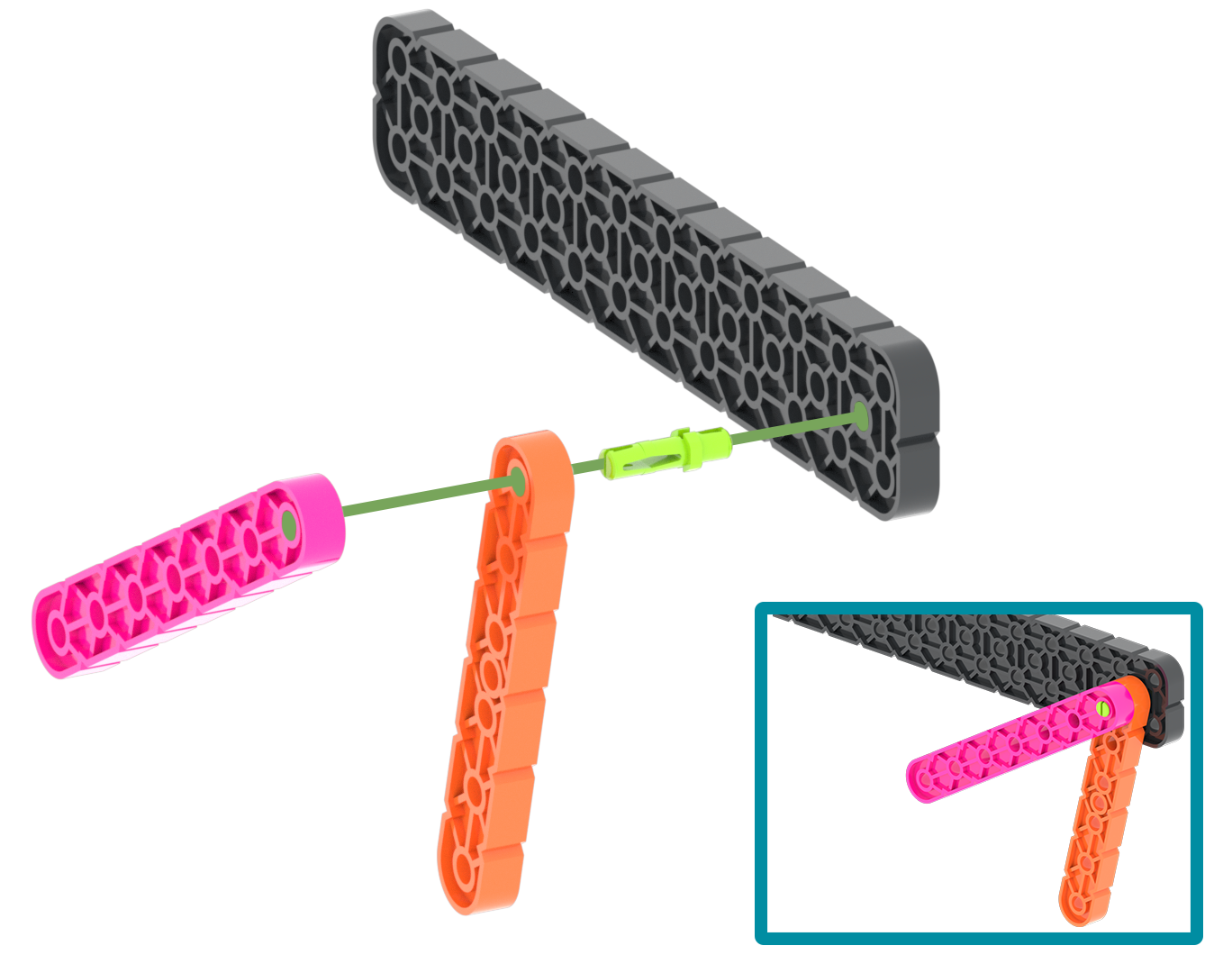

लम्बी खूँटी, ग्रीन पिन के एक ओर प्लास्टिक के दो स्तरों तथा दूसरी ओर एक मोटाई के प्लास्टिक के हिस्से को जोड़ने की सुविधा देती है। उदाहरण के लिए, हरे पिन के एक तरफ को काले बड़े बीम में डाला जा सकता है। पिन के दूसरी ओर एक नारंगी बीम डाला जा सकता है। फिर नारंगी बीम के ऊपर गुलाबी बीम डाली जा सकती है।

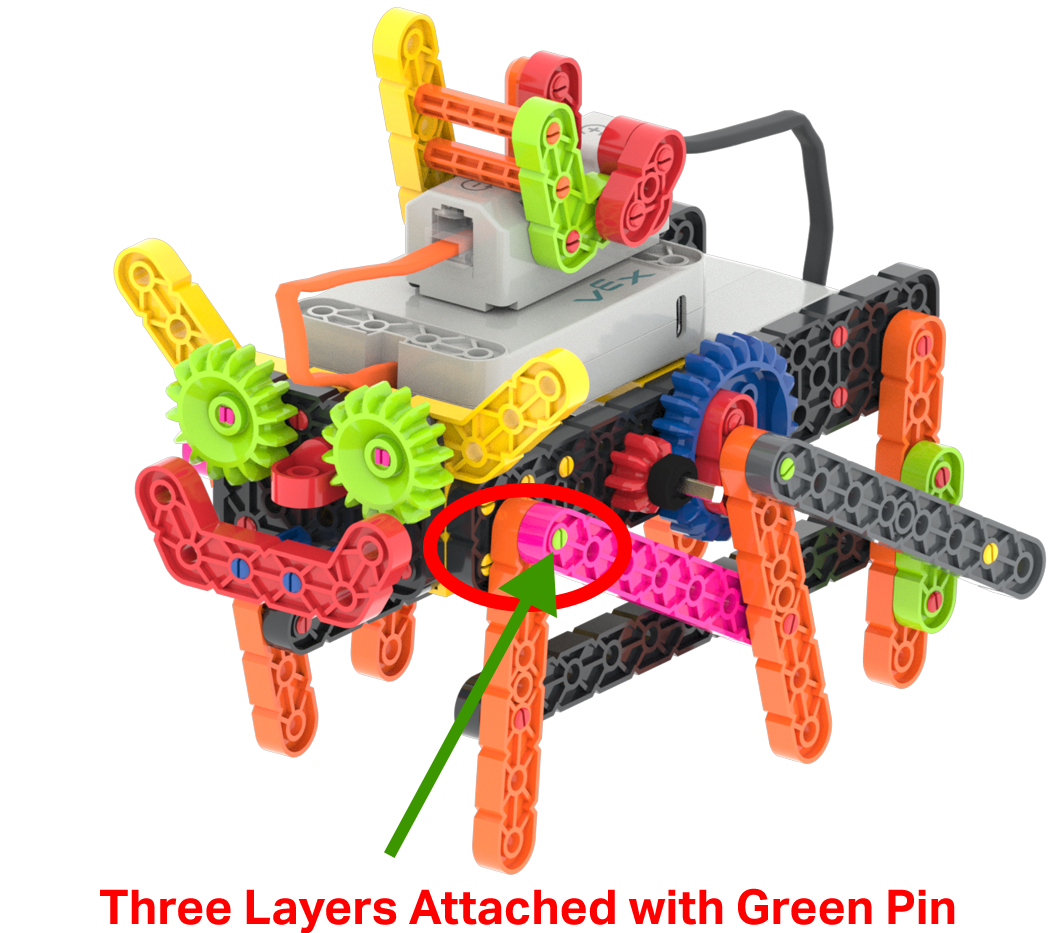

इससे भागों की तीनों परतों को एक साथ जोड़ा जा सकेगा।

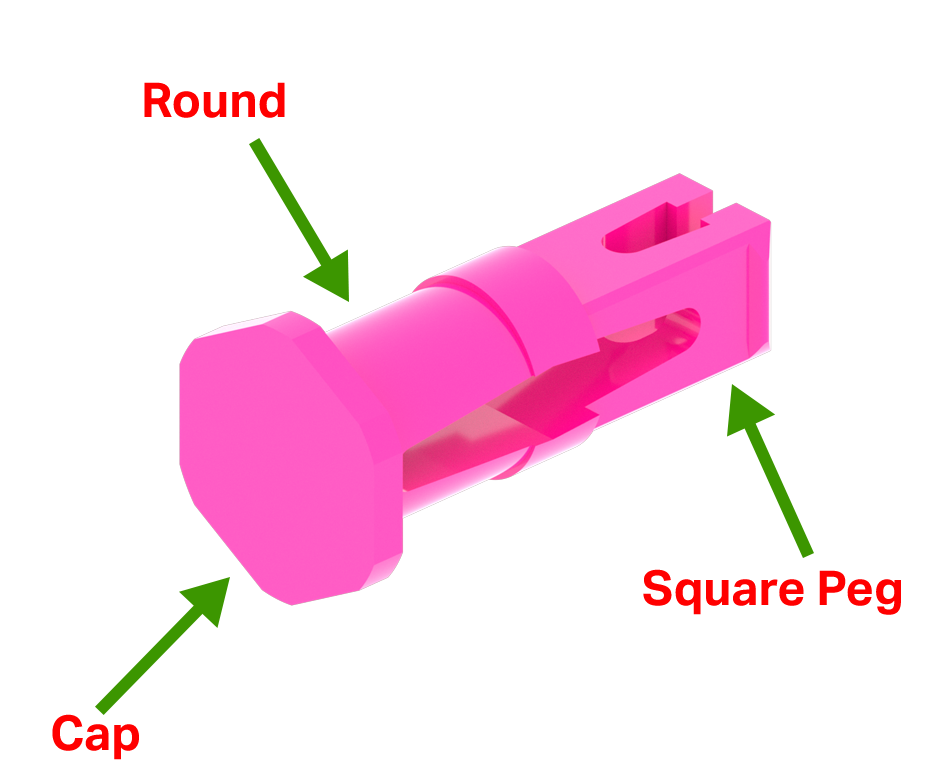

गुलाबी पिन में कुछ विशेष विशेषताएं होती हैं। इसमें एक ढक्कन लगा होता है जो इसे गोल छेद से फिसलने से रोकता है। इसमें एक गोल भाग होता है जिससे इसे गोल छेद में डाला जा सकता है, तथा इसमें एक चौकोर खूंटी होती है जिससे इसे चौकोर छेद में डाला जा सकता है।

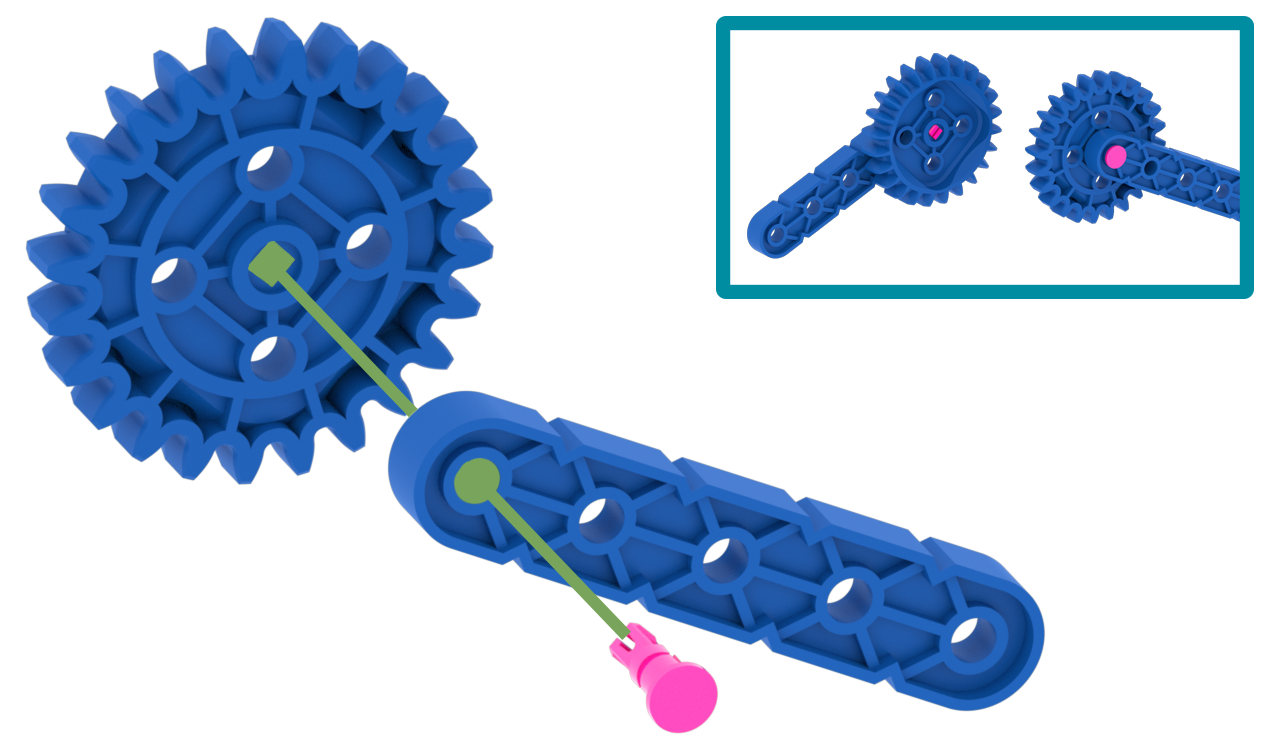

उदाहरण के लिए, एक गुलाबी पिन को नीली किरण के माध्यम से डाला जा सकता है और इसकी टोपी उसे गुजरने से रोकेगी। गुलाबी पिन का गोलाकार क्षेत्र ब्लू बीम के छेद में फिट हो जाता है और चौकोर खूंटी ब्लू गियर के चौकोर छेद में फिट हो जाती है, जिससे गियर स्वतंत्र रूप से घूम सकता है।

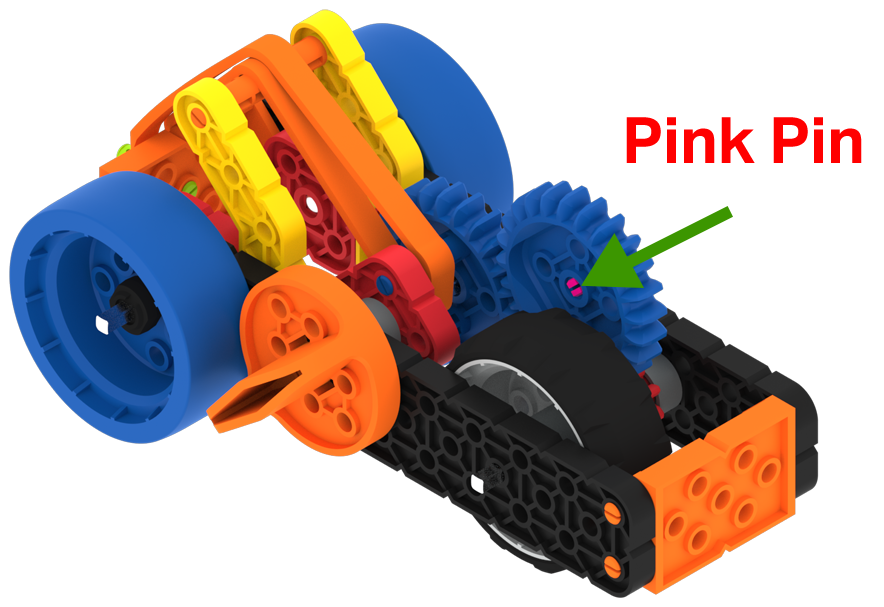

सुपरकार परियोजना में, पिंक पिन ब्लू गियर को स्वतंत्र रूप से घूमने की अनुमति देता है और रबर बैंड से ग्रे व्हील तक शक्ति का हस्तांतरण प्रदान करता है।

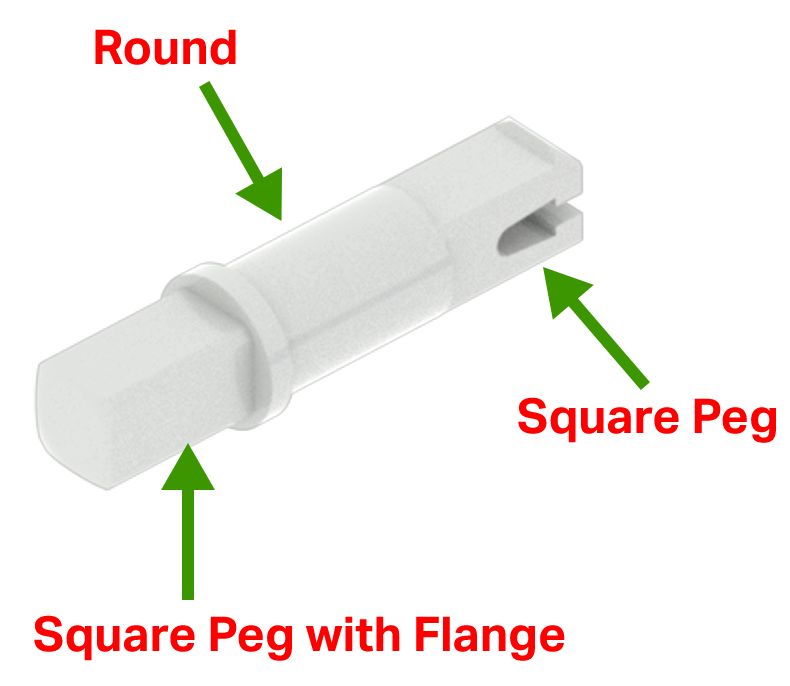

ग्रे पिन में एक चौकोर खूंटी होती है जिसमें एक फ्लैंज होता है, फिर एक गोल भाग होता है, और फिर एक चौकोर खूंटी होती है।

ग्रे पिन की विशेषताएं इसे मोटर या नॉब में डालने की अनुमति देती हैं जो पिन को घूमने के लिए मजबूर करेगी। ग्रे पिन एक भाग के गोल छेद से होकर दूसरे भाग के चौकोर छेद में जा सकती है।

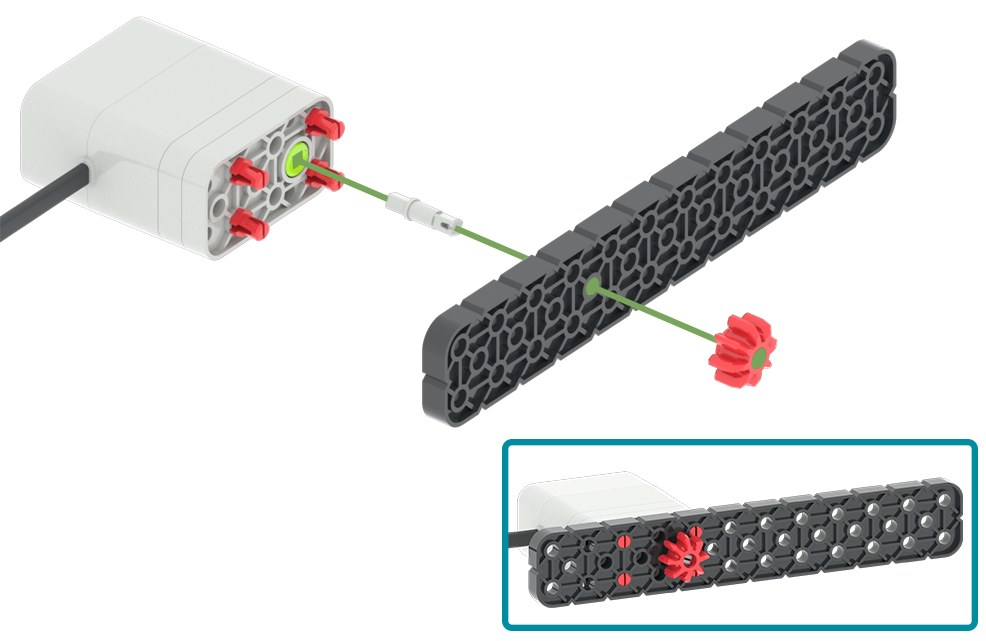

उदाहरण के लिए, एक फ्लैंज के साथ एक ग्रे पिन का चौकोर खूंटा एक मोटर में डाला जा सकता है, फिर एक काले बड़े बीम के माध्यम से। काले बड़े बीम के दूसरी ओर, ग्रे पिन के चौकोर खूंटे पर लाल गियर डाला जा सकता है। इससे मोटर को लाल गियर को घुमाने की अनुमति मिल जाएगी।

VEX GO प्रणाली के साथ परियोजनाएं बनाते समय कभी-कभी भागों के बीच अधिक स्थान की आवश्यकता होती है। स्टैंडऑफ ऐसे कनेक्टर हैं जो ऐसा होने देते हैं। स्टैंडऑफ के प्रत्येक सिरे पर एक गोल खूंटी होती है और एक मध्य भाग होता है जो भागों के बीच अंतराल प्रदान करता है।

स्टैंडऑफ के तीन अलग-अलग आकार हैं। इसमे शामिल है:

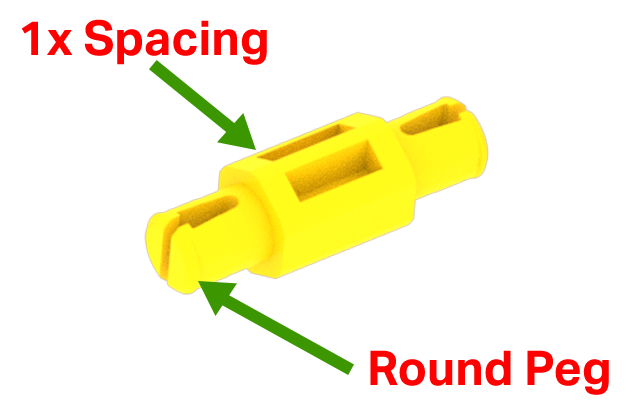

• पीले स्टैण्डऑफ में प्लास्टिक भाग की मोटाई के बराबर का अंतर होता है।
• ब्लू स्टैंडऑफ में प्लास्टिक भागों की दो मोटाई का अंतर होता है।
• ऑरेंज स्टैंडऑफ में प्लास्टिक भागों की चार मोटाई का अंतर होता है।

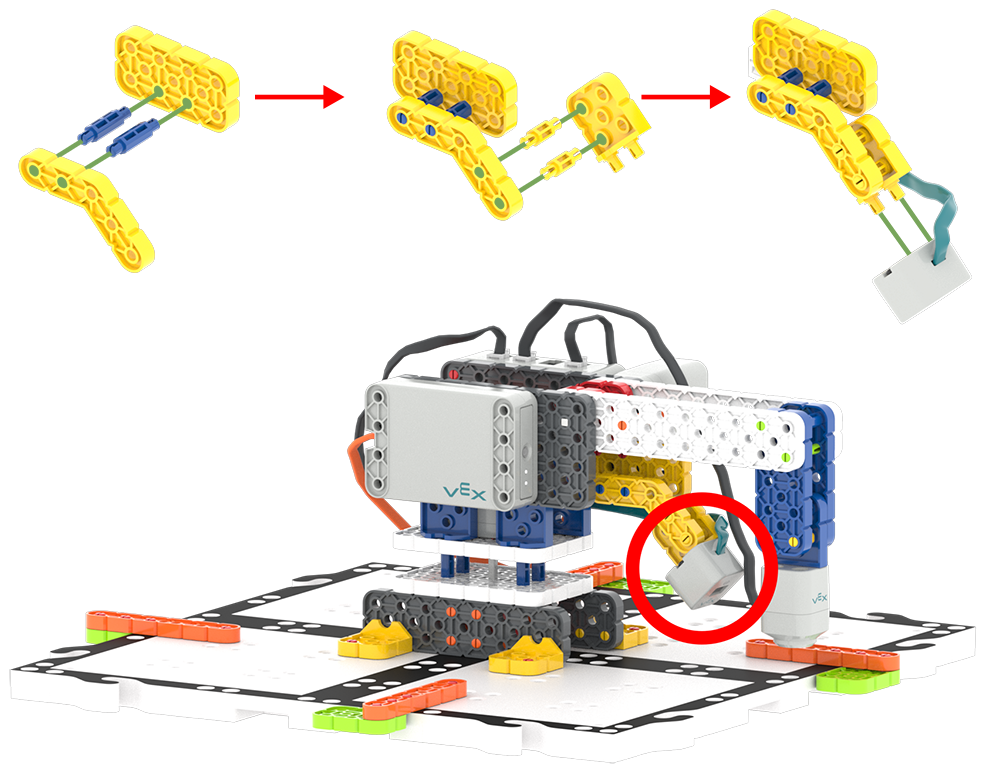

भागों के बीच की दूरी आपकी परियोजना के लिए बहुत महत्वपूर्ण हो सकती है। उदाहरण के लिए, आप एक पीले कोण बीम और एक पीले कनेक्टर के बीच दो पीले स्टैंडऑफ का उपयोग कर सकते हैं। इससे आप एक नेत्र सेंसर जोड़ सकेंगे, जिससे यह आपके रोबोट आर्म प्रोजेक्ट के मध्य में केन्द्रित हो जाएगा।

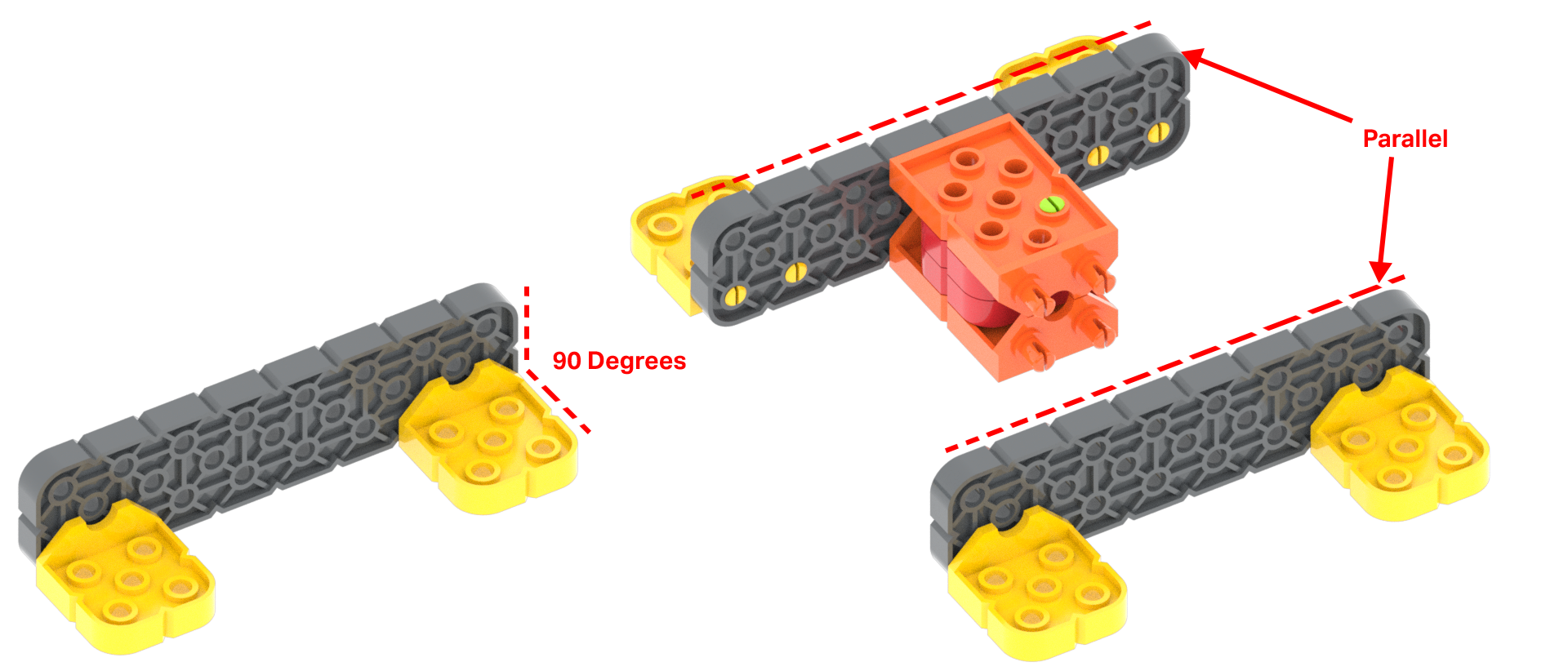

कनेक्टर बहुत उपयोगी भाग हैं। वे आपको दो भागों को एक साथ जोड़ने की अनुमति देते हैं। ये कनेक्शन एक दूसरे से 90 डिग्री के कोण पर या एक दूसरे के समानांतर हो सकते हैं।

कनेक्टर में गोल छेद और खूंटे होते हैं।

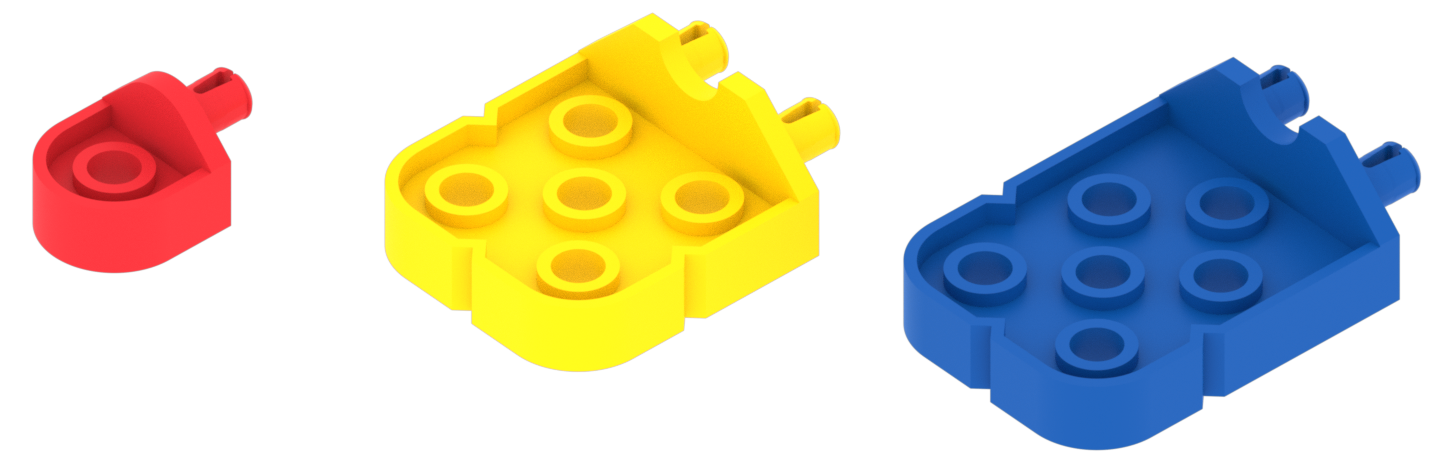

90-डिग्री कनेक्टर तीन आकारों में आते हैं। इसमे शामिल है:

• लाल कनेक्टर में एक खूंटी और एक छेद होता है। इससे इन कनेक्टरों को घूमने में सक्षम बनाया जा सकता है।

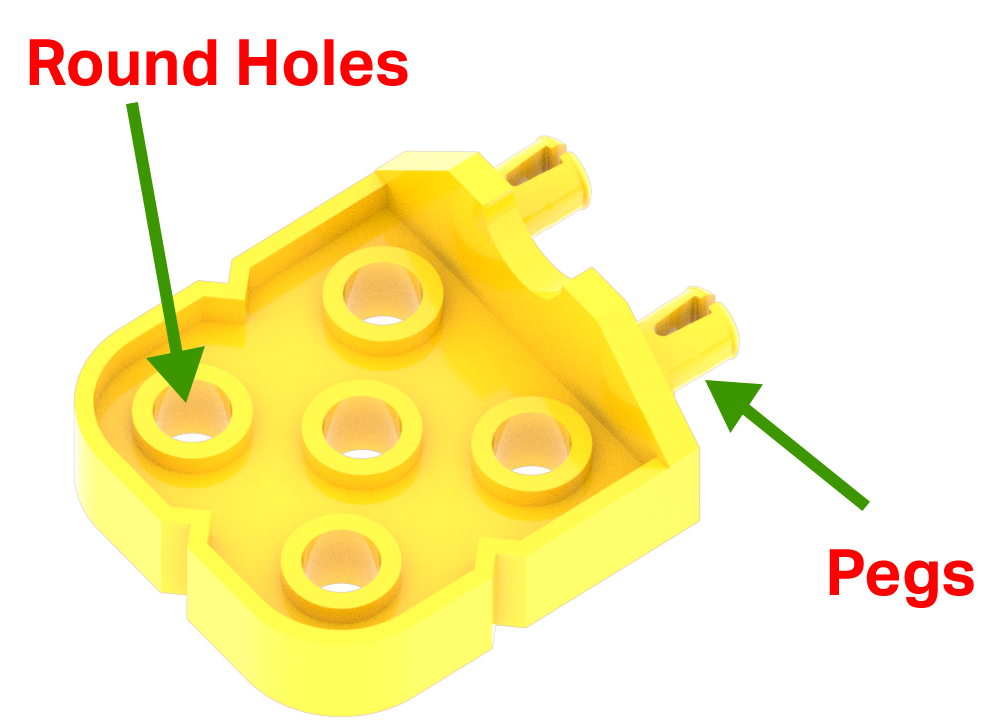

• पीले कनेक्टर में पांच छेद और दो खूंटे होते हैं।
• ब्लू कनेक्टर्स में छह छेद और दो खूंटे होते हैं। नीले कनेक्टर पीले कनेक्टर से एक छेद लंबे होते हैं।

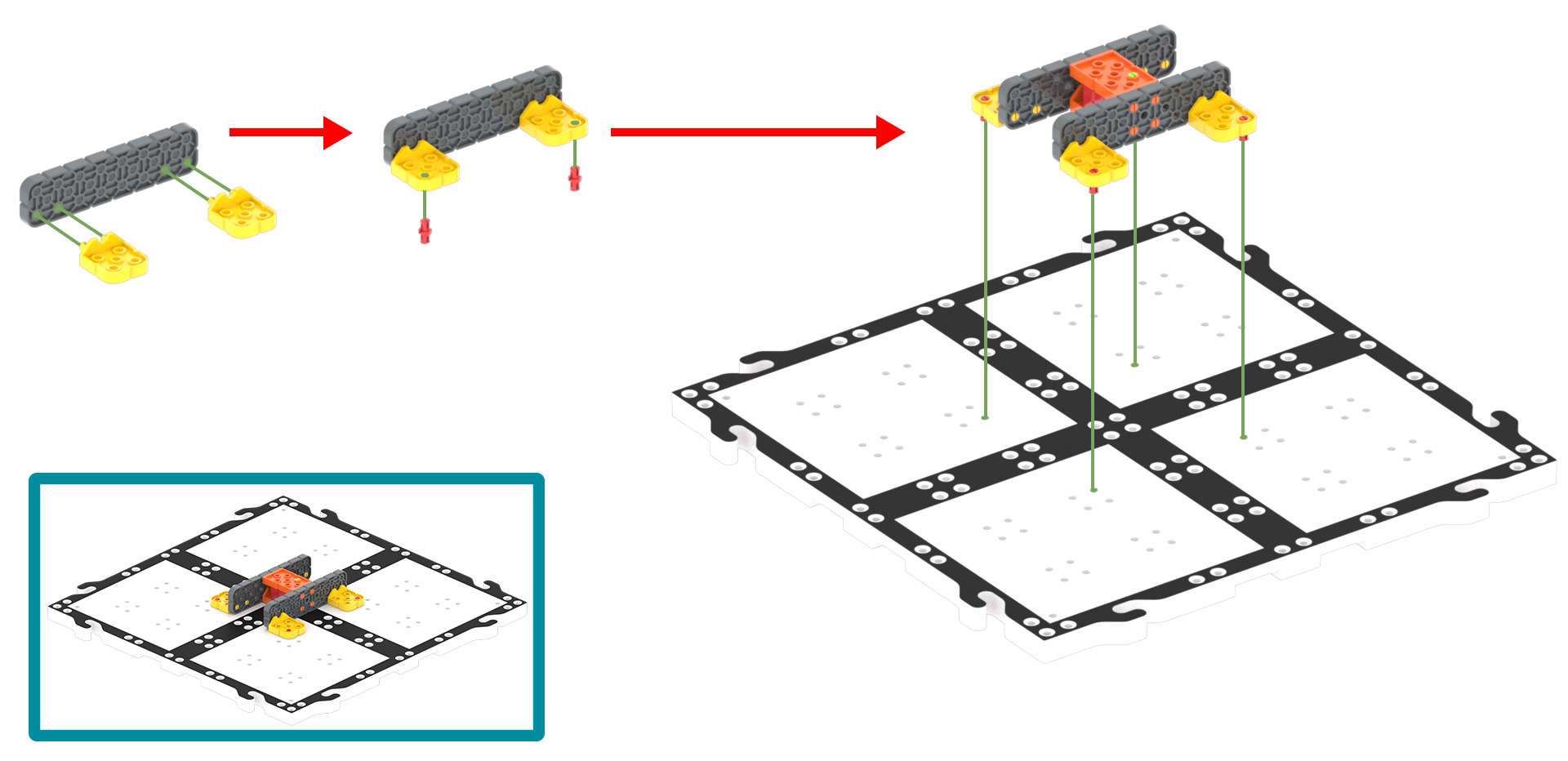

भागों को 90 डिग्री पर एक साथ जोड़ना VEX GO प्रणाली के लिए एक बहुत ही महत्वपूर्ण विशेषता है। उदाहरण के लिए, दो पीले कनेक्टरों का उपयोग एक ग्रे बड़े बीम को 90 डिग्री पर टाइल से जोड़ने के लिए किया जा सकता है, जिससे आपके रोबोट आर्म प्रोजेक्ट के लिए आधार तैयार हो सके।

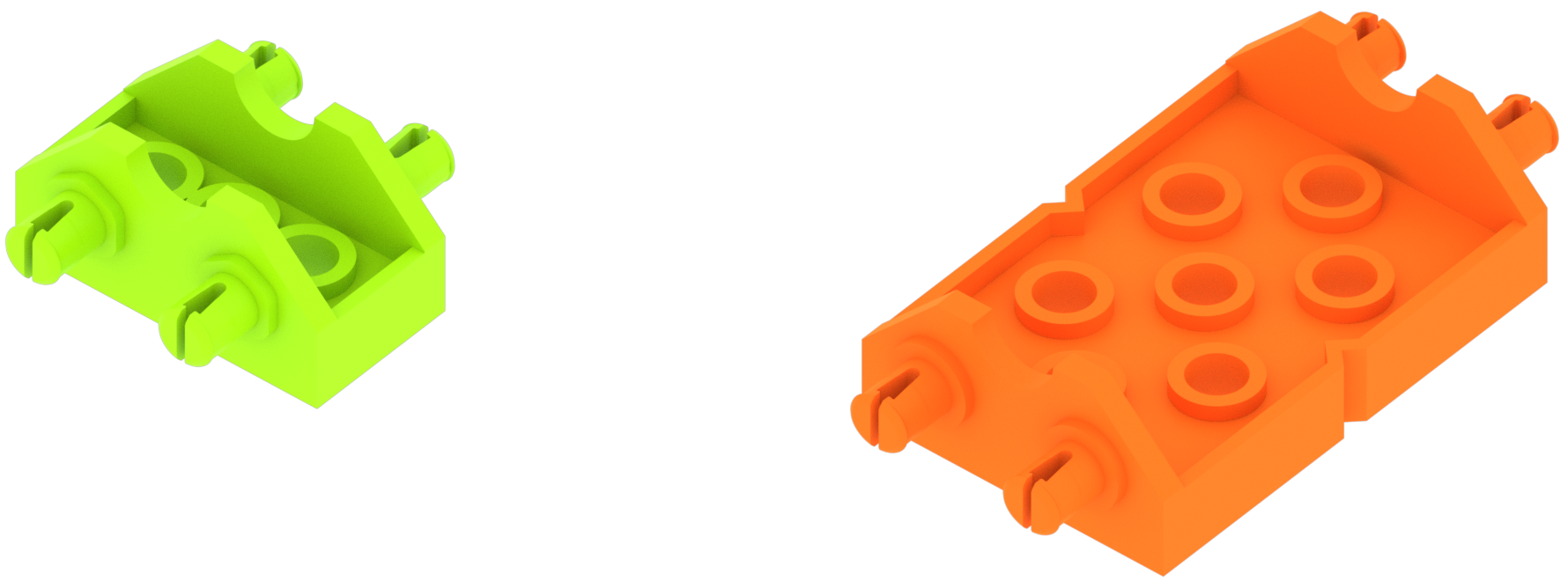

समानांतर कनेक्टर दो आकारों में आते हैं। इसमे शामिल है:

• हरे कनेक्टर में प्रत्येक तरफ दो खूंटे होते हैं और खूंटियों के बीच दो छेद होते हैं।
• नारंगी कनेक्टर में प्रत्येक तरफ दो खूंटियां होती हैं तथा खूंटियों के बीच सात छेद होते हैं।

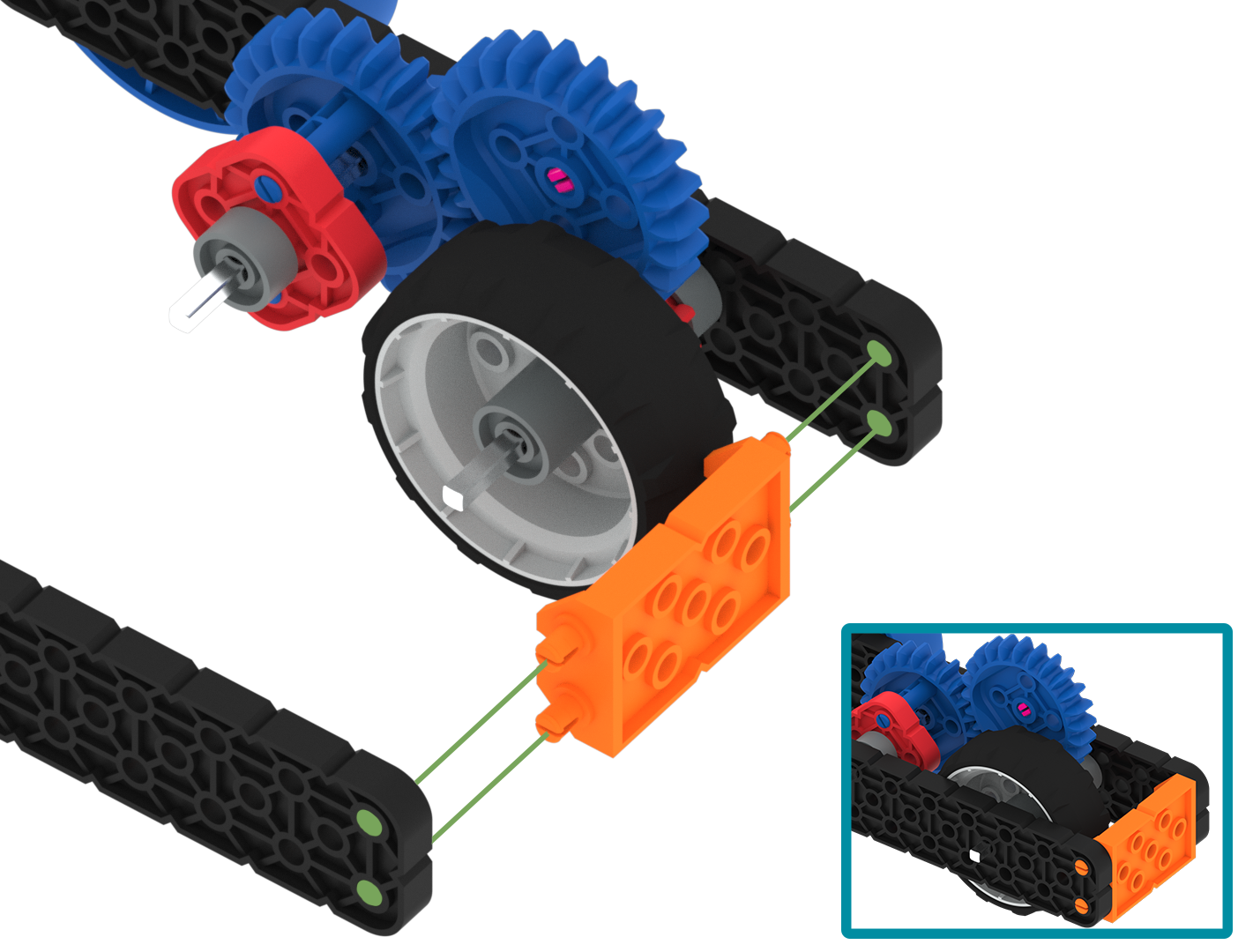

VEX GO प्रणाली के साथ परियोजनाएं बनाते समय समानांतर कनेक्टर बहुत उपयोगी हो सकते हैं। उदाहरण के लिए, आप अपनी सुपर कार परियोजना बनाते समय दो समानांतर काले बड़े बीम को नारंगी कनेक्टर से अलग कर सकते हैं।

पिन, स्टैंडऑफ और कनेक्टर का उपयोग करके VEX GO प्रणाली के साथ भागों के बीच कनेक्शन बनाना मज़ेदार और आसान है। वे आपकी कल्पना को वास्तविकता में बदलने के लिए भागों के बीच भौतिक संबंध बनाने में आपकी सहायता करेंगे।
