VEX GO एक मनोरंजक और शैक्षणिक प्रणाली है जिसका उपयोग कक्षा तीन से पांच तक के विद्यार्थियों के लिए किया जा सकता है। इसके लचीलेपन और कार्यक्षमता का उपयोग कई उच्च ग्रेड स्तरों के साथ भी किया जा सकता है।
यह लेख आपको कुछ प्रमुख विचारों से परिचित कराएगा जो छात्रों को VEX GO प्रणाली का उपयोग करने में मदद करेंगे।
समझ
यहां निर्माण की मूल बातें दी गई हैं, जो VEX से संबंधित लगभग हर चीज के साथ-साथ वास्तविक दुनिया में भी लागू होती हैं।
अभिविन्यास
स्वयं प्रयास करें, साथ ही अपने विद्यार्थियों से कहें कि वे पोस्टर में दिखाए गए किसी टुकड़े को ढूंढें और उसे अपने हाथ में उसी प्रकार से बनाएं जैसा कि दिखाया गया है। निर्माण करते समय ऐसा करना सीखने से यह सुनिश्चित होता है कि टुकड़े सही स्थानों पर जुड़ रहे हैं, साथ ही यह भविष्य के निर्माण के लिए आपके स्थानिक तर्क को भी बढ़ाता है। किसी भाग को "ग्लास बॉक्स" में कल्पना कर पाना इंजीनियरिंग में एक बड़ी अवधारणा है, क्योंकि यह उस छवि पर निर्भर करता है जो आप अपने मन में बना रहे हैं। VEX निर्माण निर्देश इन दृश्यों को ध्यान में रखकर बनाए गए हैं, इसलिए अपने आप को चुनौती दें और अपने रोबोट को बनाते समय सर्वोत्तम इष्टतम दृश्य देखने के लिए अपने हाथ में भाग को पुनः व्यवस्थित करें।
भाग श्रेणियाँ
VEX रोबोटिक्स तीन मुख्य श्रेणियों के भागों का उपयोग करता है। STEM लैब में शुरूआत करते समय, निर्देशित निर्देशों का उपयोग आपके स्थानिक तर्क को सुगम बनाने के लिए किया जाता है, इससे पहले कि आप स्वतंत्र रूप से निर्माण कार्य शुरू करें, या अपनी आवश्यकताओं के अनुरूप निर्देशित निर्देशों के बिना निर्माण कार्य शुरू करें। इस बिंदु पर आपको बस यह याद रखने की जरूरत है कि आप जिस भी निर्माण की कल्पना कर सकते हैं वह पूरी तरह संभव है, क्योंकि इसमें इन श्रेणियों का एक निश्चित क्रम शामिल है। भविष्य में इस क्रम को पुनः व्यवस्थित करने का प्रयास करें, और अब आप पेशेवरों की तरह स्वतंत्र रूप से निर्माण कर सकेंगे!
- संरचना:भागों को एक साथ बांधने के लिए उपयोग किया जाता है, और निर्माणका समग्र आकार होता है
- गति: uरोबोट को गति देने के लिए उपयोग किया जाता है। इसमें शाफ्ट, गियर, पुली, पहिए, रैक और स्लाइड शामिल हैं
- इलेक्ट्रॉनिक्स: टीवह दिमाग का निर्माण. इसमें सेंसर, मोटर और मस्तिष्क शामिल हैं
क्या आप और आपके छात्र यह निर्धारित कर सकते हैं कि कौन सा भाग किस श्रेणी में आता है?
इमारत
VEX GO के साथ निर्माण को सरलता को ध्यान में रखकर डिज़ाइन किया गया है। कनेक्टिंग पार्ट्स को आपके फोन को चार्जर से जोड़ने के समान समझा जाना चाहिए। आपको अत्यधिक दबाव डालने की आवश्यकता नहीं है, लेकिन आप इसे मनमाने ढंग से किसी अन्य भाग पर नहीं रख सकते। इसे स्वयं आज़माएँ! एक पिन का उपयोग करें और इसे किसी भी बीम से कनेक्ट करें। जब भाग पूरी तरह से अंदर चला जाए तो आपको एक विशिष्ट क्लिक की आवाज महसूस या सुनाई देनी चाहिए। टुकड़ों को एक साथ पूरी तरह से न जोड़ने से बाद में संरचनात्मक विफलता हो सकती है, जिसे इंजीनियर टालने का प्रयास करते हैं।
वृत्त बनाम वर्ग - गति के लिए एक संबंध
VEX GO निर्माण प्रणाली में प्लास्टिक के हिस्से, धातु के शाफ्ट और इलेक्ट्रॉनिक्स शामिल हैं।
प्लास्टिक के भागों में निम्नलिखित हो सकते हैं:
चौकोर खूंटे
चौकोर छेद
गोल खूंटे
गोल छेद

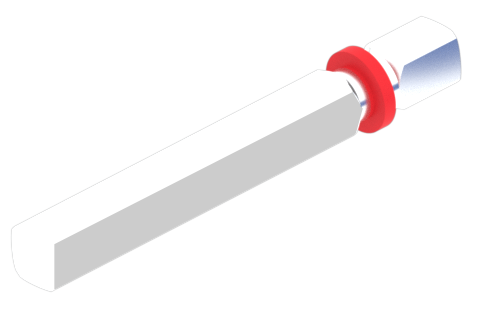

धातु के शाफ्ट वर्गाकार छड़ें हैं।
इन विभिन्न आकृतियों का VEX GO प्रणाली के लिए बहुत विशिष्ट कार्य है।
चौकोर छेद में चौकोर खूंटी/शाफ्ट

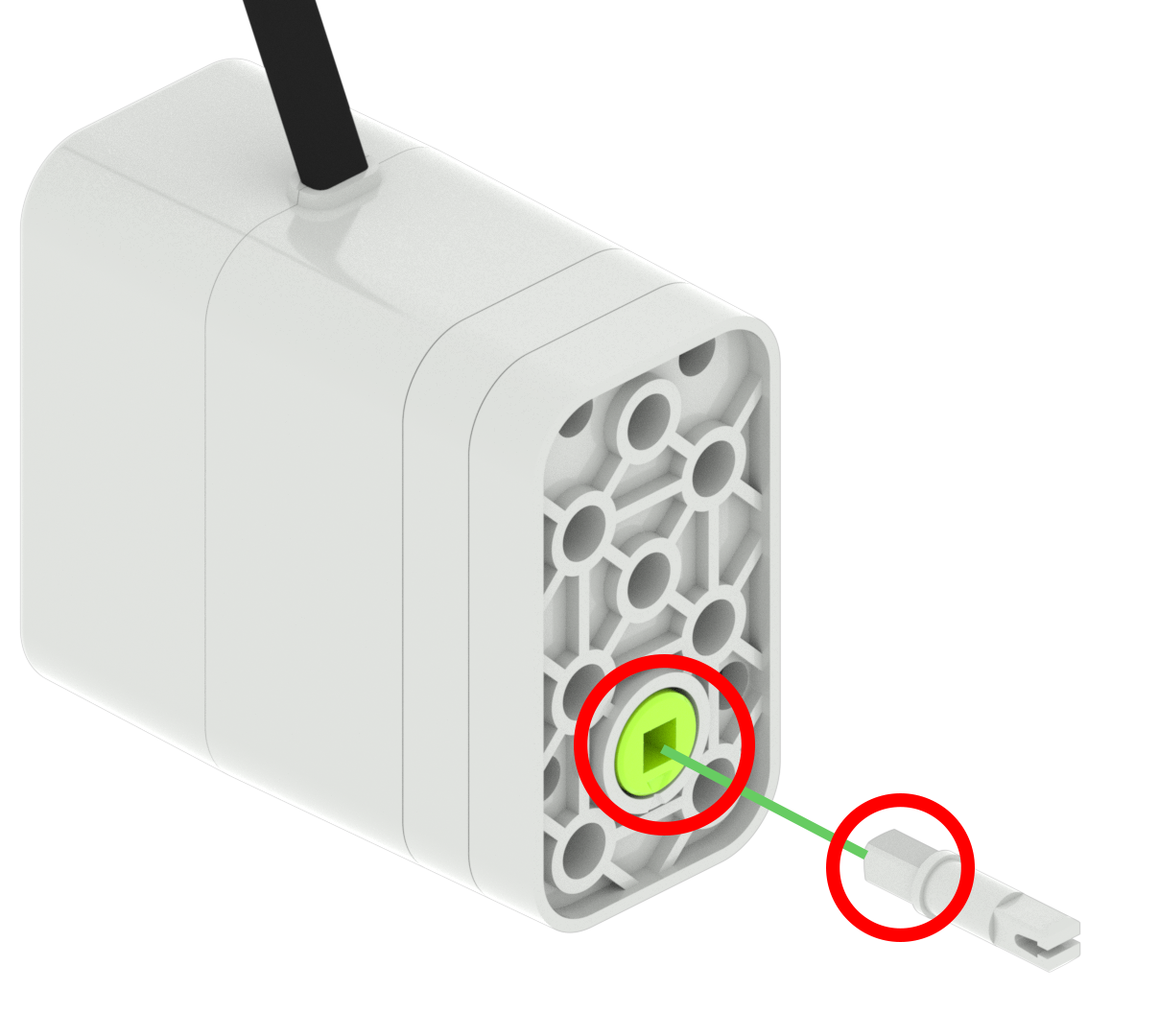

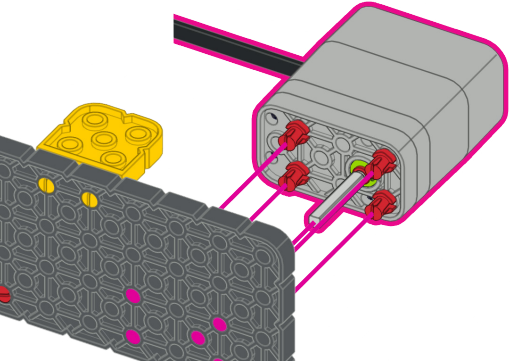

जब एक वर्गाकार खूंटी/शाफ्ट को एक वर्गाकार छेद में रखा जाता है और खूंटी/शाफ्ट को घूमने के लिए मजबूर किया जाता है, तो वर्गाकार छेद वाला भाग भी घूमने के लिए मजबूर हो जाएगा। उदाहरण के लिए, यदि किसी मोटर के वर्गाकार छेद में एक वर्गाकार पिन रख दी जाए, तो पिन को घूमने के लिए बाध्य किया जा सकता है।

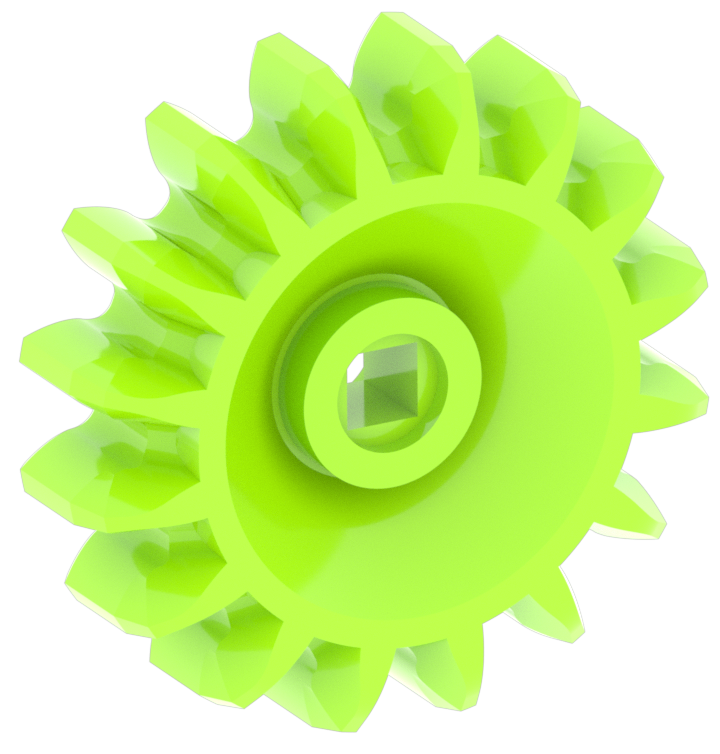

यदि हरे गियर के वर्गाकार छेद को घूमते हुए वर्गाकार ग्रे पिन पर डाला जाए, तो गियर भी घूमने के लिए बाध्य हो जाएगा।
चौकोर खूंटियों या चौकोर शाफ्ट वाले भाग

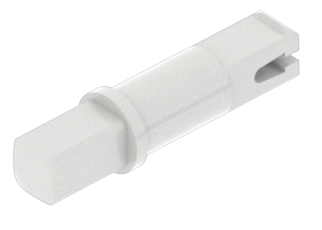

- ग्रे पिन
- लाल शाफ्ट
- ग्रीन शाफ्ट
- कैप्ड शाफ्ट
- सादा शाफ्ट
चौकोर छेद वाले भाग
- मोटर
- दस्ता
- ग्रे व्हील
- रेड गियर
- ग्रीन गियर
- ब्लू गियर
- हरी चरखी
- नारंगी चरखी
- लाल वर्गाकार किरण
- पतली बीम
गोल छेद में गोल खूंटी

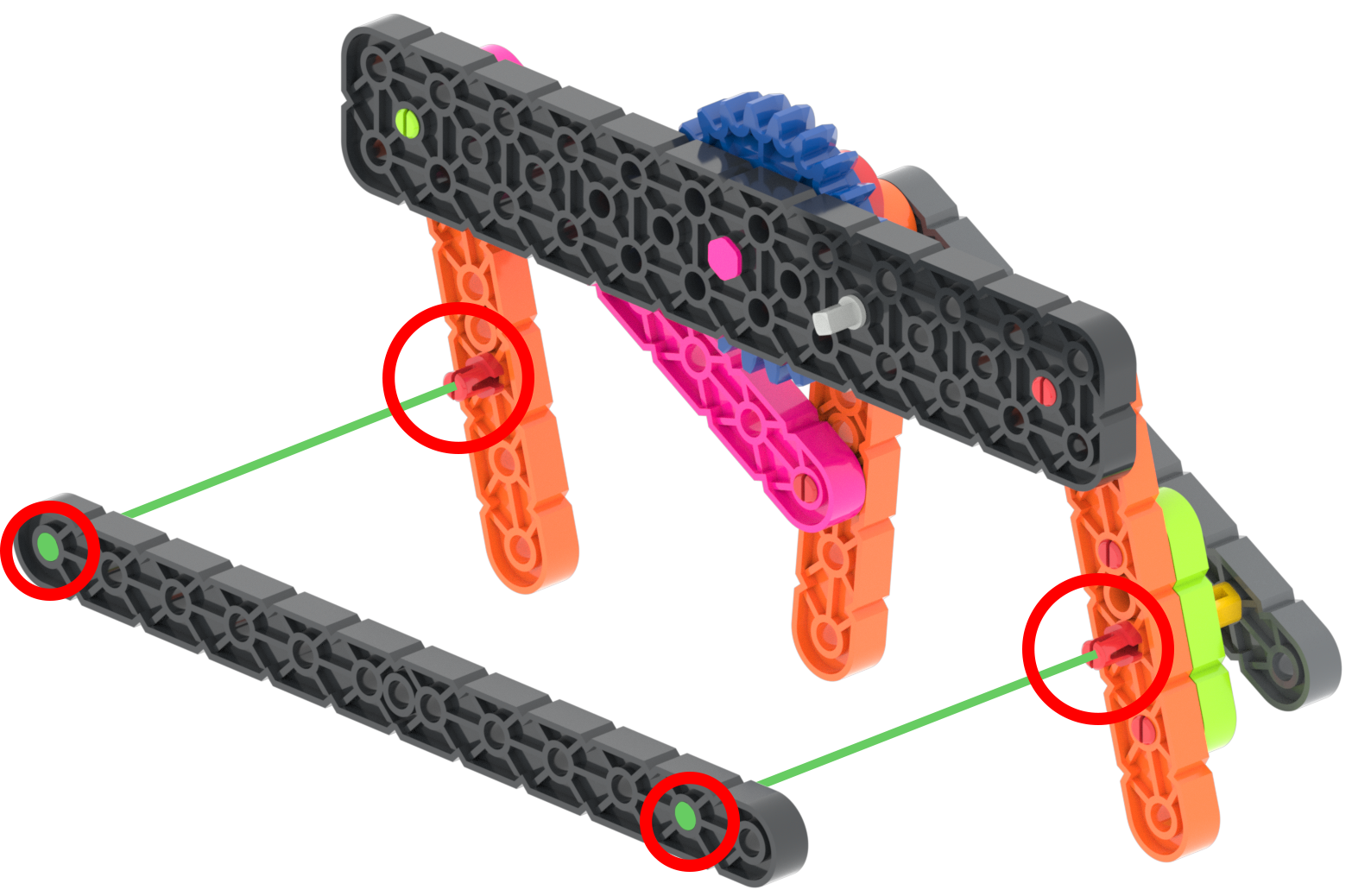

जब किसी भाग के गोल छेद में गोल खूंटी लगा दी जाती है, तो भाग गोल खूंटी पर स्वतंत्र रूप से घूम सकता है। उदाहरण के लिए, यदि लाल पिन की गोल खूंटी को काले बीम के गोल छेद में रख दिया जाए, तो बीम लाल पिन पर स्वतंत्र रूप से घूम सकती है।

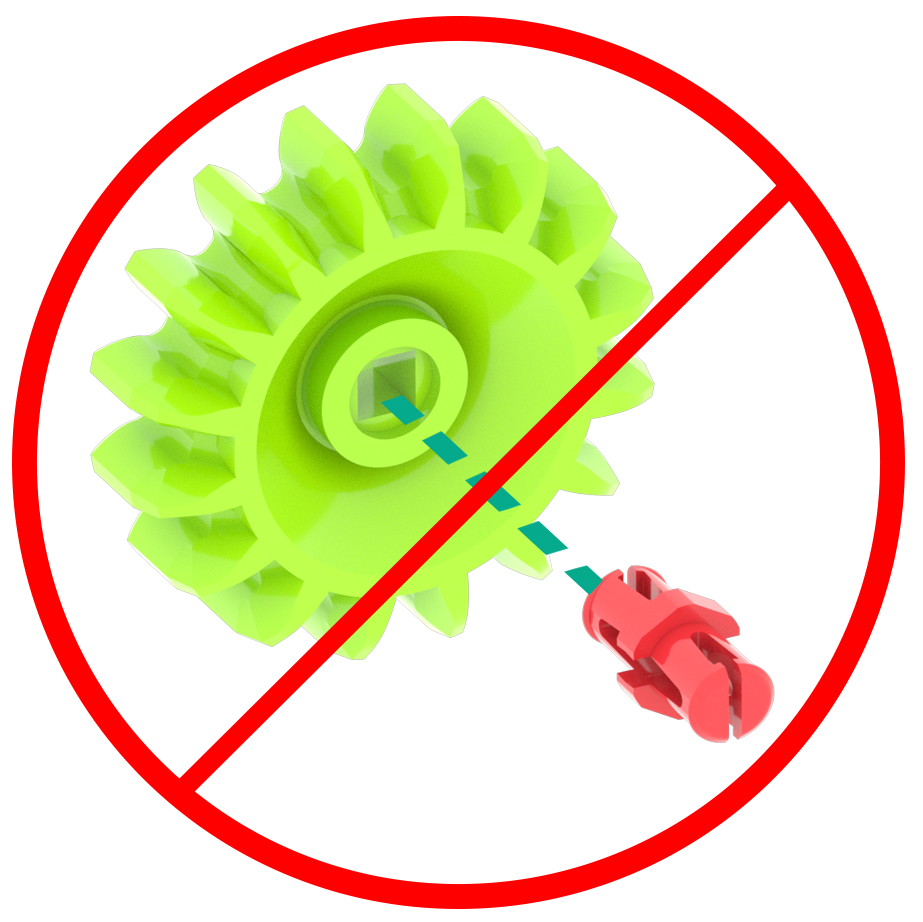

नोट: गोल खूंटे चौकोर छेद में फिट नहीं होंगे।
गोल छेद में चौकोर खूंटी या शाफ्ट
जब किसी भाग के गोल छेद में वर्गाकार खूंटी या शाफ्ट को रखा जाता है, तो वह भाग वर्गाकार खूंटी या शाफ्ट के चारों ओर स्वतंत्र रूप से घूमने में सक्षम हो जाएगा। उदाहरण के लिए, यदि एक सादे शाफ्ट को नीले पहिये के गोल छेद में डाला जाए, तो नीला पहिया शाफ्ट पर स्वतंत्र रूप से घूम सकता है।
दो या अधिक कनेक्शन

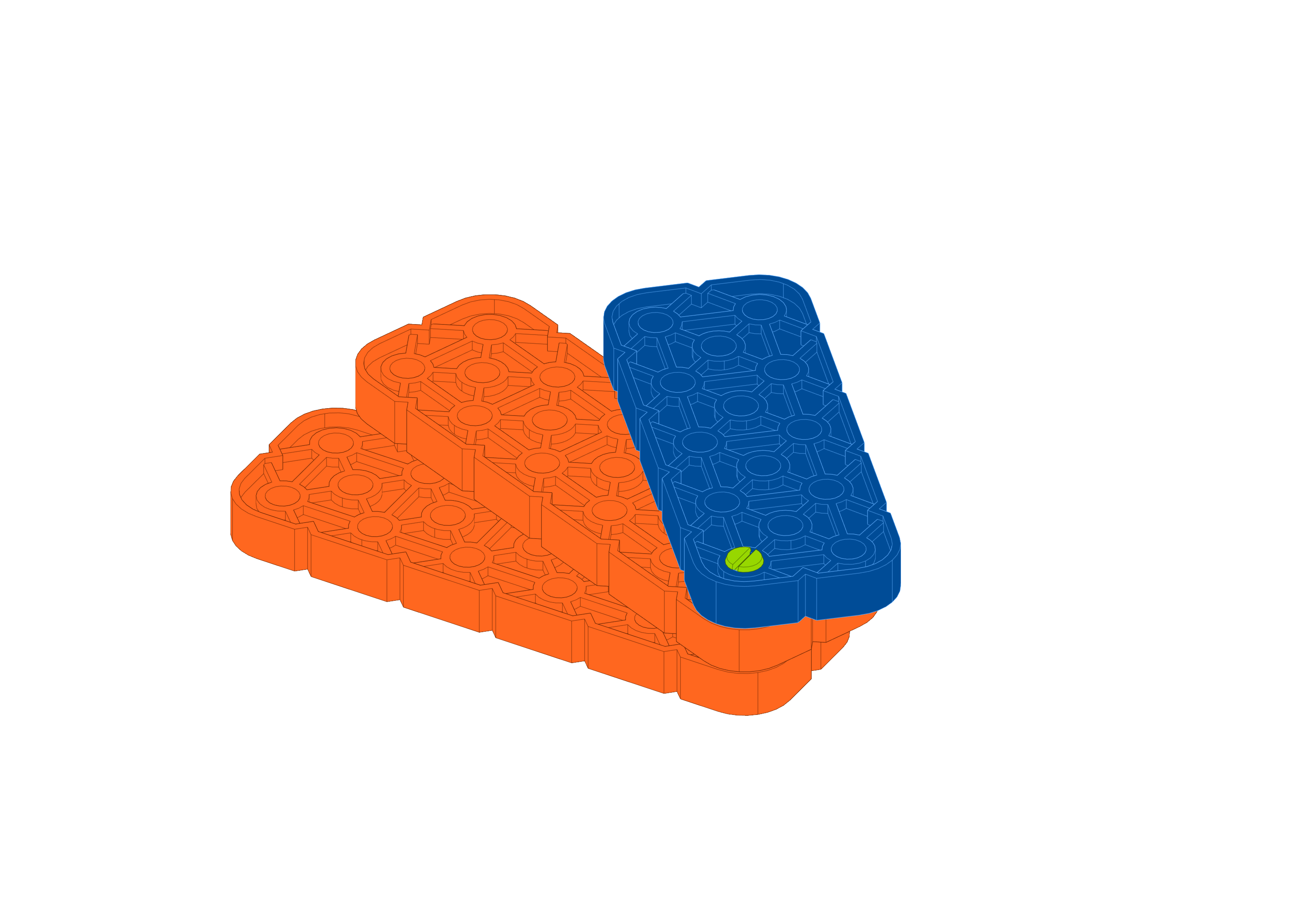

दो भागों को एक पिन से जोड़ें, तथा एक पर बल लगाएं। क्या होता है? जैसा कि आप देख सकते हैं, बीम आपके द्वारा जोड़े गए पिन के चारों ओर स्वतंत्र रूप से घूमने में सक्षम है, इसे रोकने के लिए, अगला चरण देखें।
यदि दो भागों को जोड़ने वाले दो या अधिक कनेक्टर हैं, तो वे घूमेंगे नहीं। उदाहरण के लिए, यदि एक पीले बड़े बीम के छेद में दो लाल पिन डाले गए हैं और लाल पिन पर एक नीला बड़ा बीम डाला गया है, तो पीला बड़ा बीम और नीला बड़ा बीम एक साथ मजबूती से जुड़े होंगे।
कैप्स, फ्लैंज और शाफ्ट कॉलर
VEX GO किट के पिन और शाफ्ट में विशेष विशेषताएं होती हैं जिन्हें कैप या फ्लैंज कहा जाता है।
कैप्स
कैप्स वे विशेषताएं हैं जो पिंक पिन और कैप्ड शाफ्ट पर पाई जाती हैं जो भागों को उस भाग के छेद से पूरी तरह गुजरने से रोकती हैं जिसमें उन्हें डाला जाता है।
पिंक पिन और कैप्ड शाफ्ट लाभदायक है, क्योंकि इसमें फ्लैंज नहीं होता, जिससे गियर को तंग बाधाओं के साथ उपयोग करने की सुविधा मिलती है। यह प्रयोग कोड बेस पर किया जाता है।
फ्लैंज
फ्लैंज पिनों और शाफ्टों पर पाए जाने वाले ऐसे गुण हैं जो उन्हें छेद में एक भाग से अधिक मोटाई तक डालने से रोकते हैं।
इसका उपयोग कोड बेस पर किया जाता है और यह लाभदायक है क्योंकि फ्लैंज शाफ्ट को बीम से फिसलने से रोकता है, साथ ही मोटर से शक्ति भी प्राप्त करता है।
शाफ्ट कॉलर
शाफ्ट कॉलर रबर कॉलर होते हैं जिन्हें धातु के शाफ्ट पर लगाया जा सकता है।
शाफ्ट कॉलर धातु के शाफ्ट को किसी अन्य भाग के छेद से फिसलने से रोक सकता है। उदाहरण के लिए, एक शाफ्ट कॉलर एक लाल शाफ्ट को एक काले बड़े बीम में एक गोल छेद से बाहर फिसलने से रोक सकता है।
शाफ्ट कॉलर किसी भाग को शाफ्ट से फिसलने से रोक सकता है। उदाहरण के लिए, एक शाफ्ट कॉलर ग्रे व्हील को शाफ्ट से फिसलने से रोक सकता है।
रंग और आकार
एक अन्य विशेषता जो VEX GO को इतना आसान निर्माण प्रणाली बनाती है, वह है इसके भागों का अपना अनूठा रंग। ये रंग निर्माण निर्देशों में दिए गए चरणों के साथ भागों का मिलान करने में मदद करते हैं।

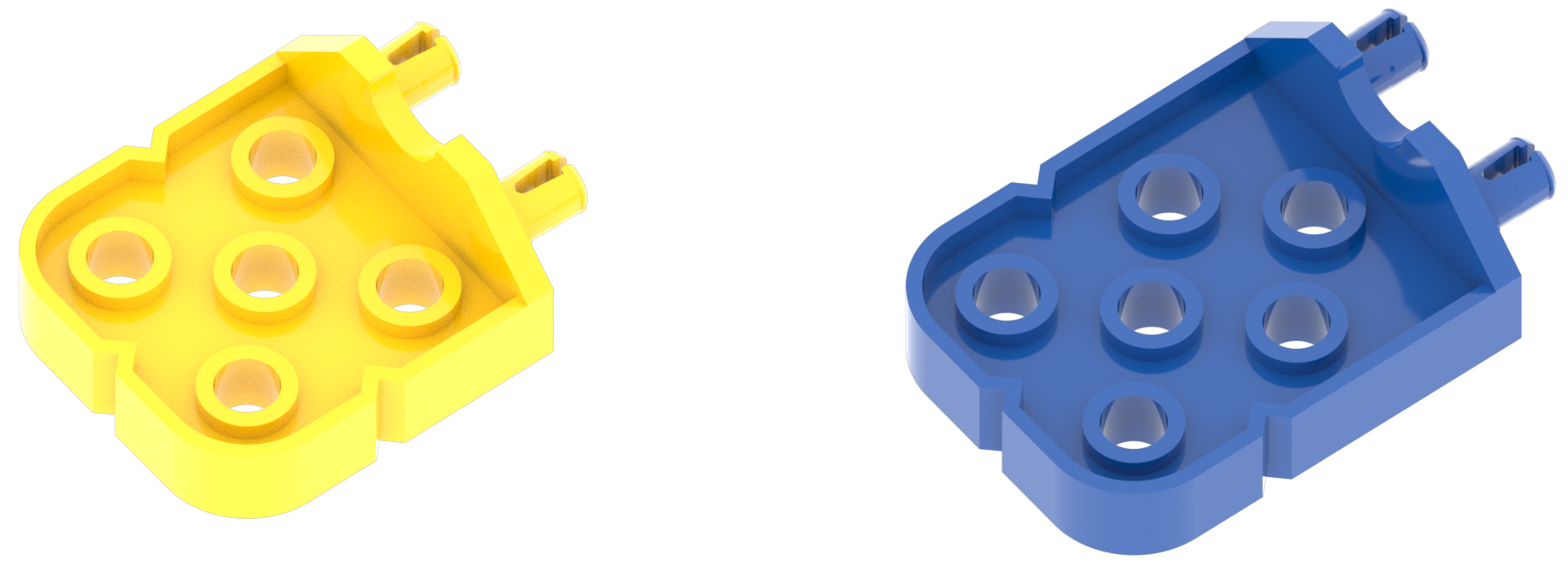

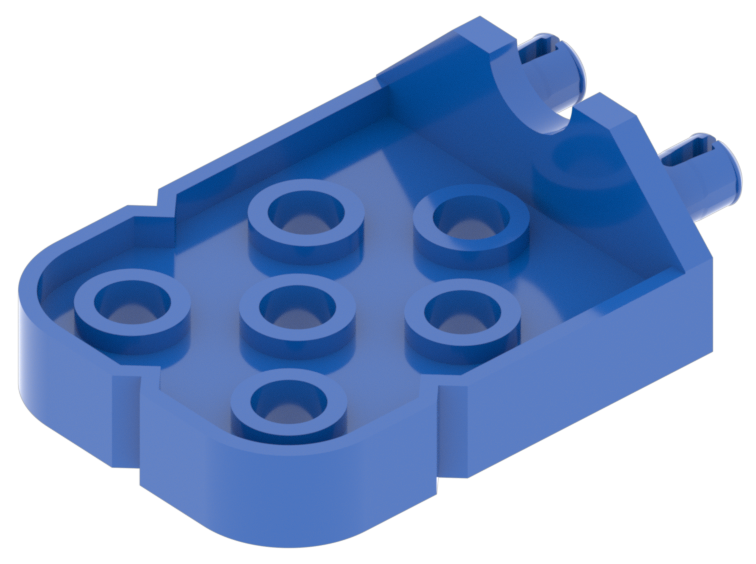

उदाहरण के लिए, नीला कनेक्टर और पीला कनेक्टर एक जैसे दिख सकते हैं। हालाँकि, जब निर्माण निर्देशों में पीले कनेक्टर की आवश्यकता होती है, तो इसमें कोई संदेह नहीं रह जाता कि किस कनेक्टर का उपयोग किया जाना चाहिए।

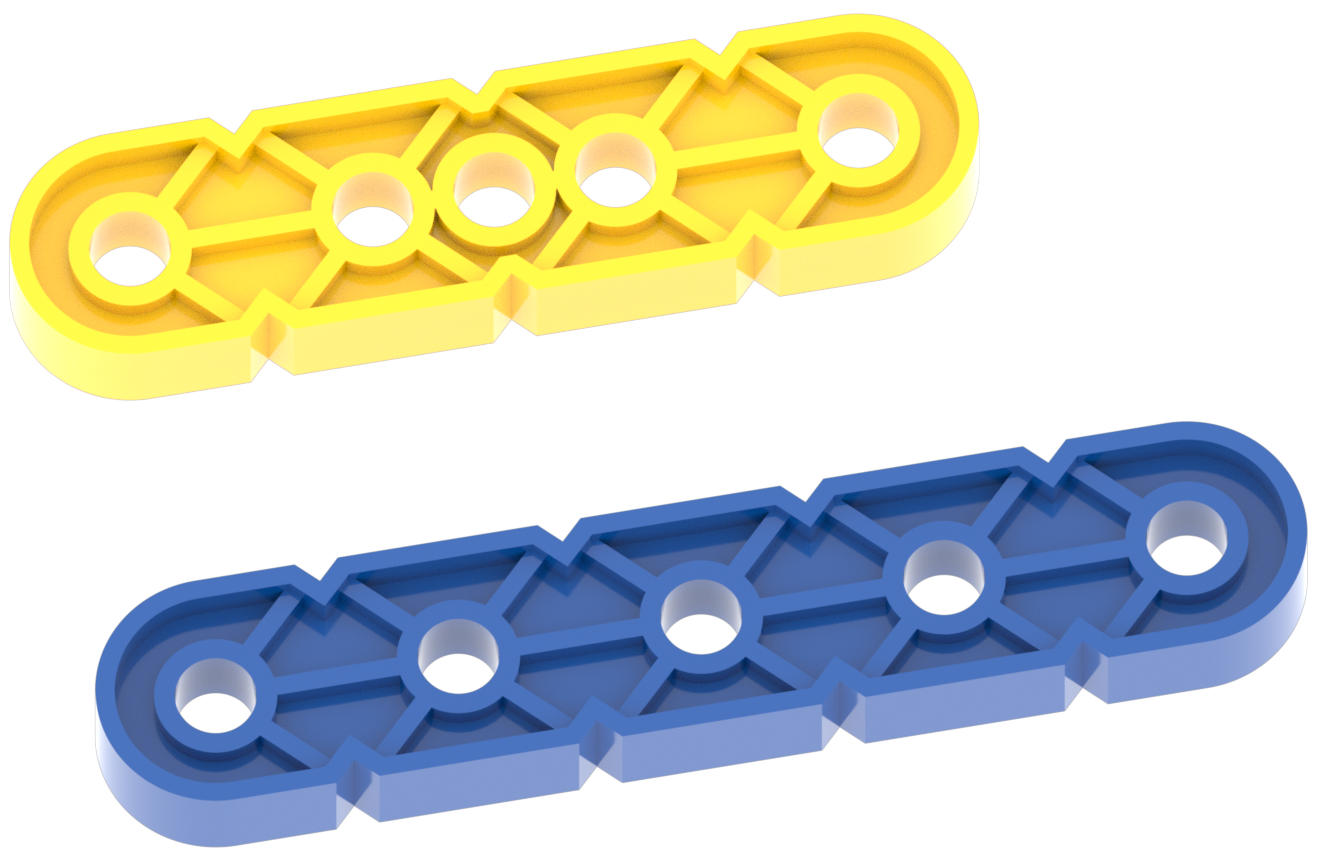

निर्माण निर्देशों में किसी चरण के लिए आवश्यक भागों की पहचान करने में मदद के अलावा, समान रंग के भाग समान आकार के भी होंगे। उदाहरण के लिए, पीली किरणें सदैव नीली किरणों से छोटी होती हैं।

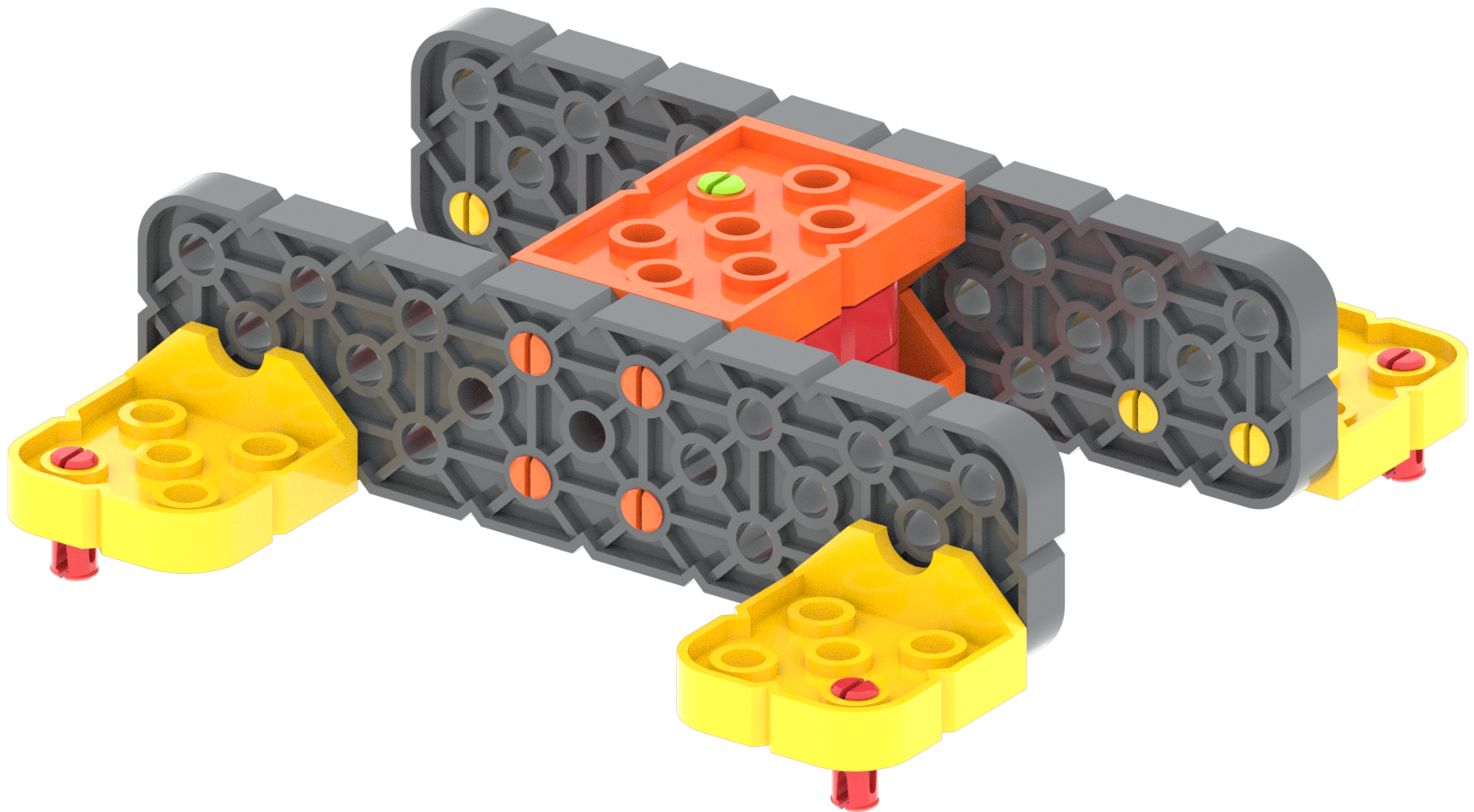

यह सुविधा, जिसमें भाग के आकार को उसके रंग से पहचाना जा सकता है, भागों का मिलान करते समय बहुत सहायक होती है। उदाहरण के लिए, यदि आप प्रत्येक पक्ष के लिए गहरे भूरे रंग के बड़े बीम का उपयोग करते हैं, तो आपको पता चल जाएगा कि आपकी असेंबली के दोनों पक्ष समान आकार के हैं।
भागों के आकार और उनके रंग आपको VEX GO प्रणाली के साथ आसानी से कई अलग-अलग चीजें बनाने की अनुमति देते हैं।
