जेटसन के ठीक से काम करने से पहले, इसमें इंटेल डुअल बैंड वाई-फाई और एंटेना स्थापित करना आवश्यक है।

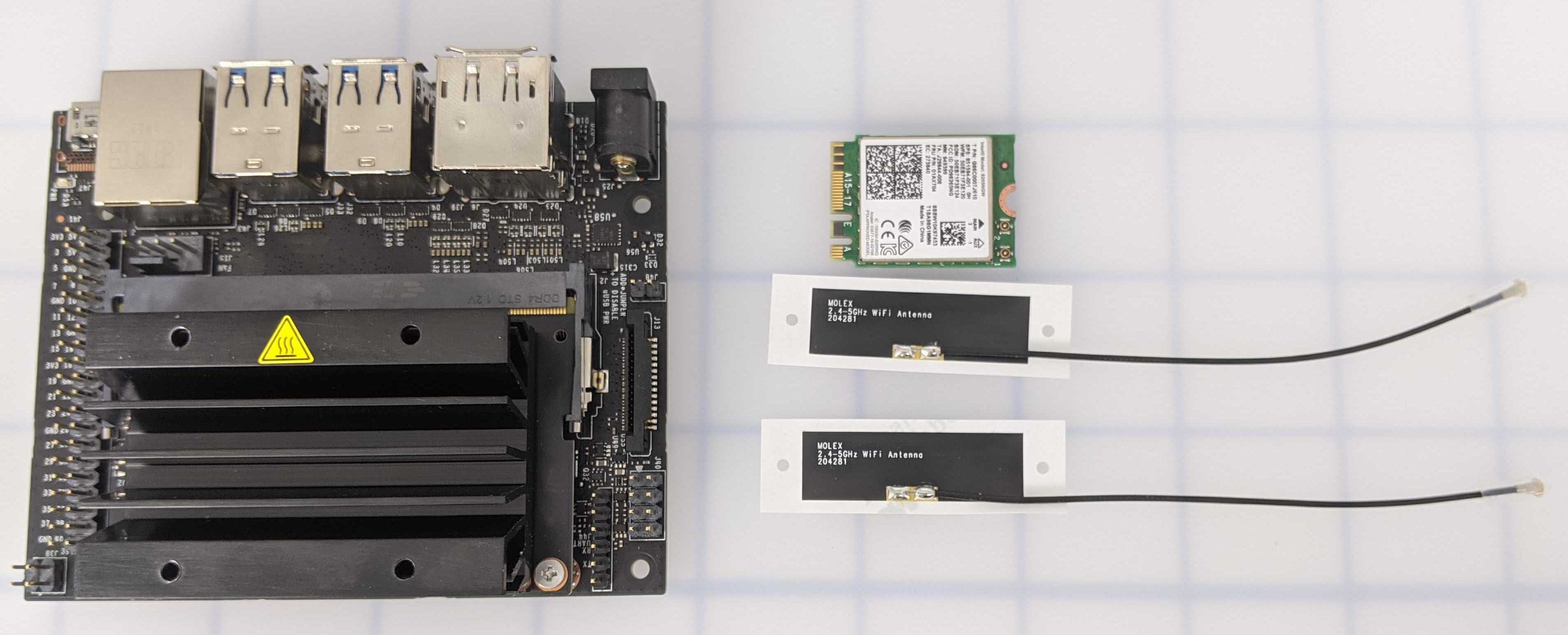

आवश्यक पुर्जे
संयोजन के लिए आवश्यक भाग इस प्रकार हैं:
- जेटसन
- इंटेल डुअल बैंड वाई-फाई
- 2x एंटेना
जेटसन नैनो मॉड्यूल को हटाएँ

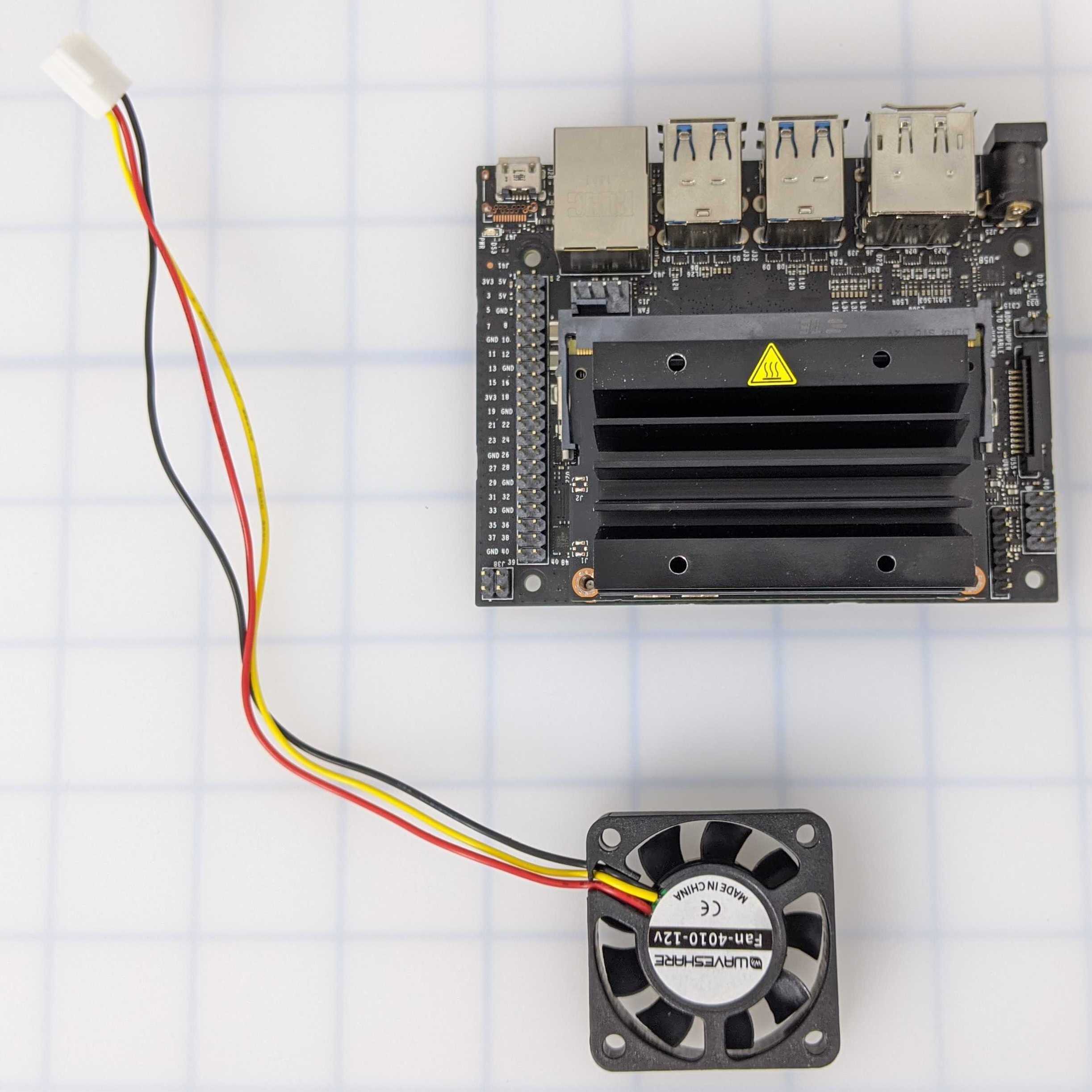

यदि पंखा जेटसन नैनो मॉड्यूल से जुड़ा हुआ है तो उसका प्लग निकालकर उसे हटा दें। यदि पंखा पहले से ही अलग हो चुका है, तो चरण 2 पर आगे बढ़ें।

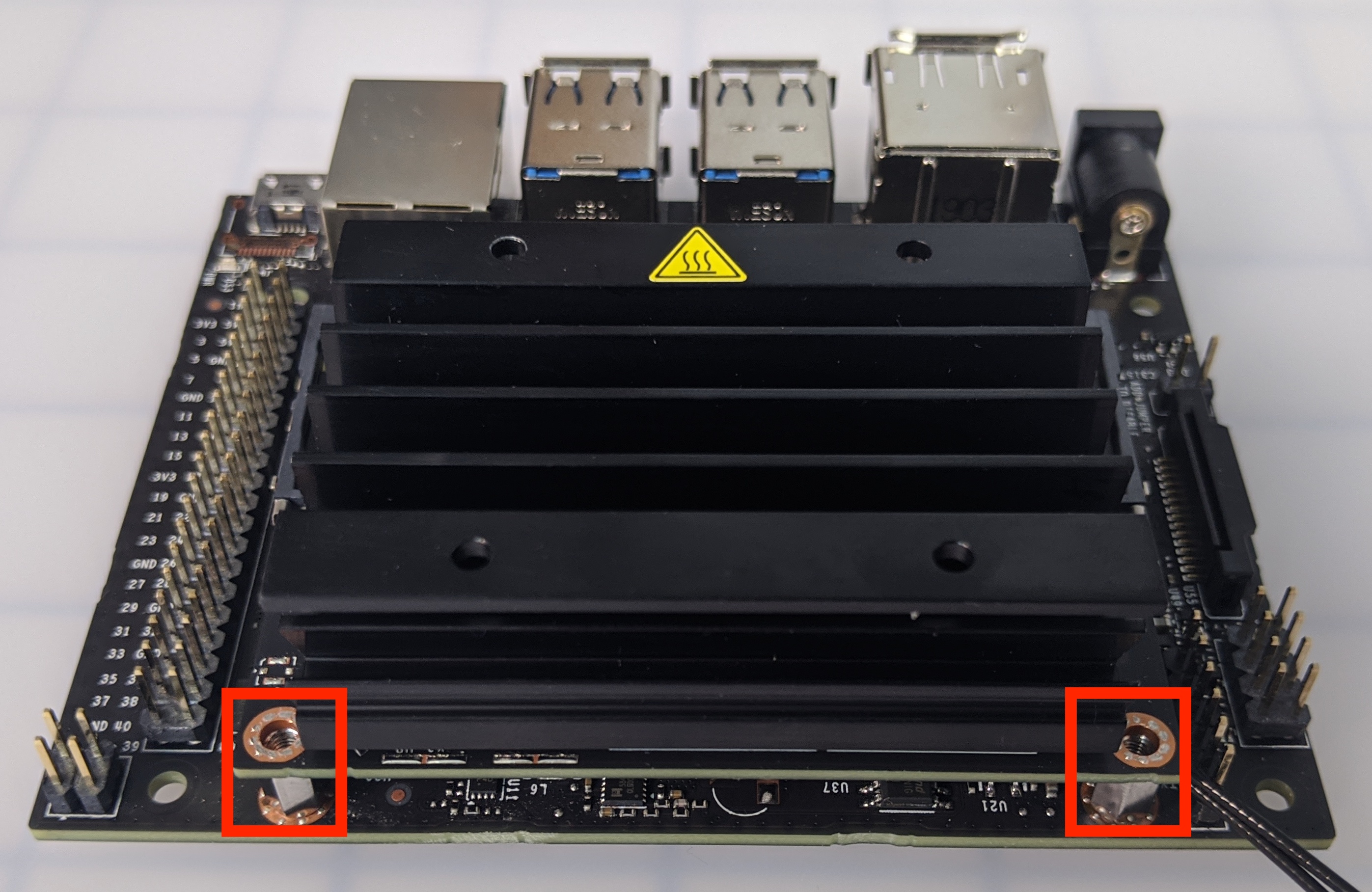

जेटसन नैनो मॉड्यूल को कैरियर बोर्ड से जोड़े रखने वाले दो स्क्रू को हटा दें।

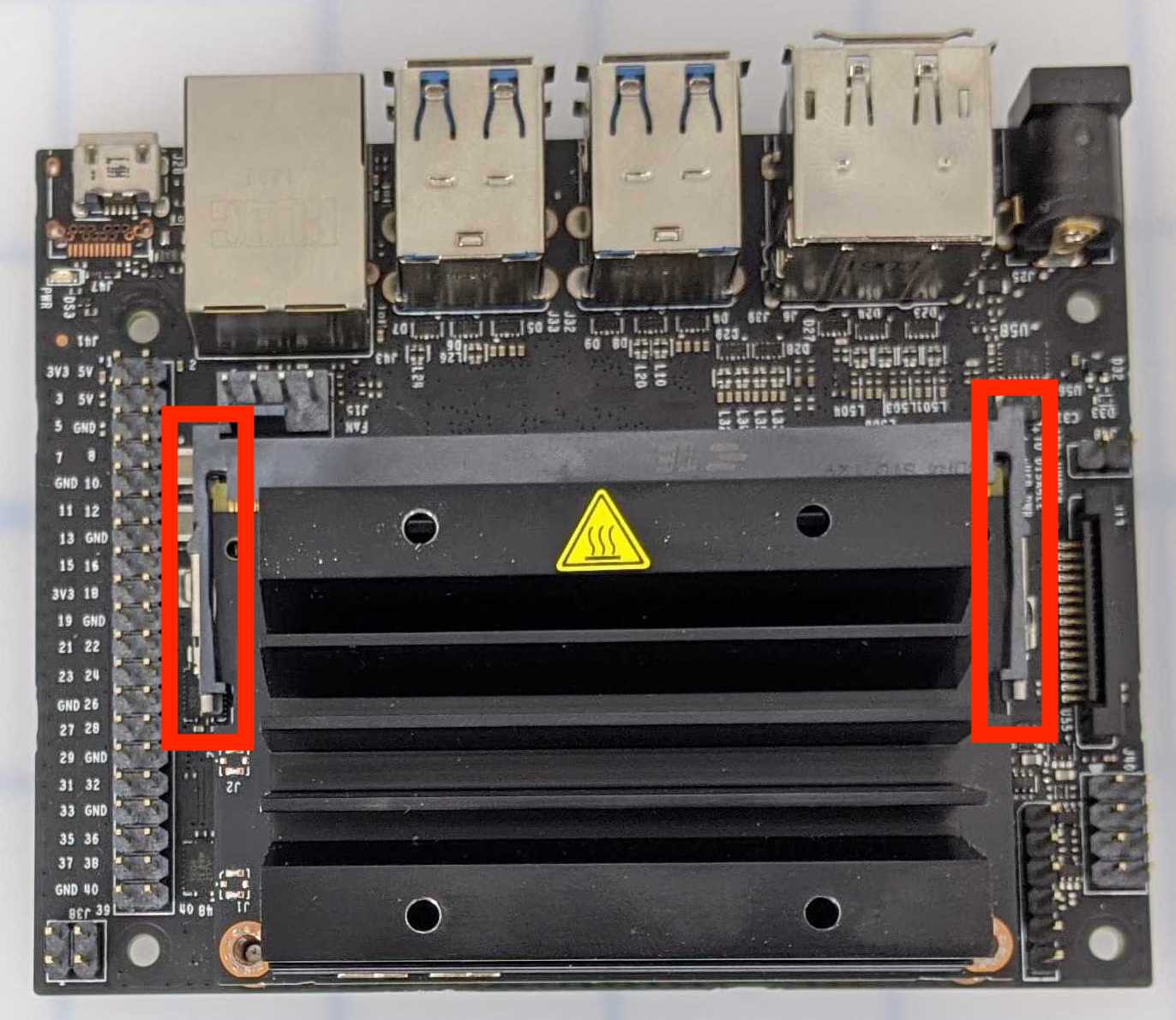

एक बार स्क्रू हटा दिए जाने के बाद, जेटसन नैनो मॉड्यूल को कैरियर बोर्ड में रखने वाले दो टैब खोलें। ऐसा करने के लिए टैब्स को जेटसन नैनो मॉड्यूल से क्षैतिज रूप से धीरे से खींचें।

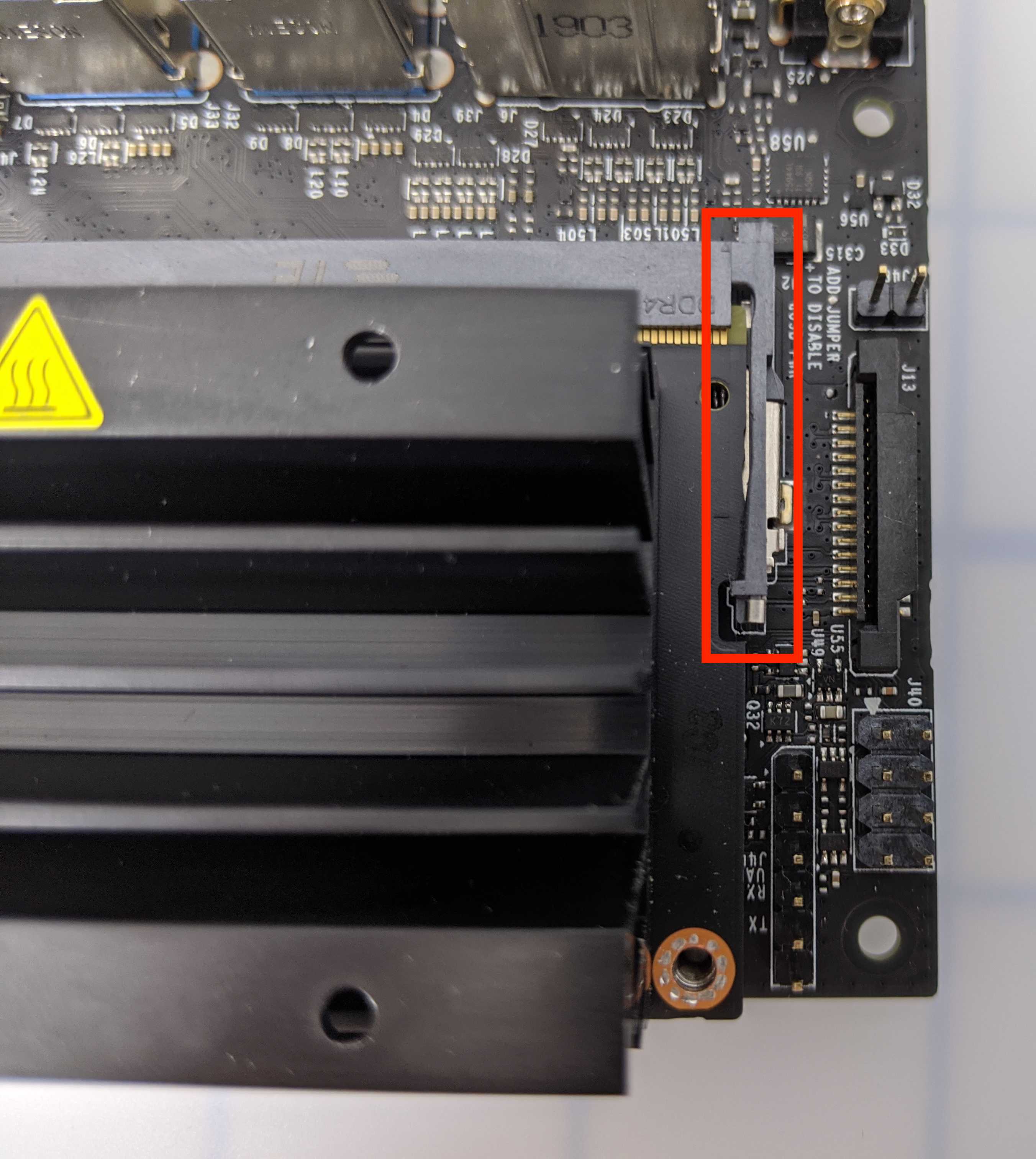

जेटसन नैनो मॉड्यूल के प्रत्येक तरफ एक टैब है।

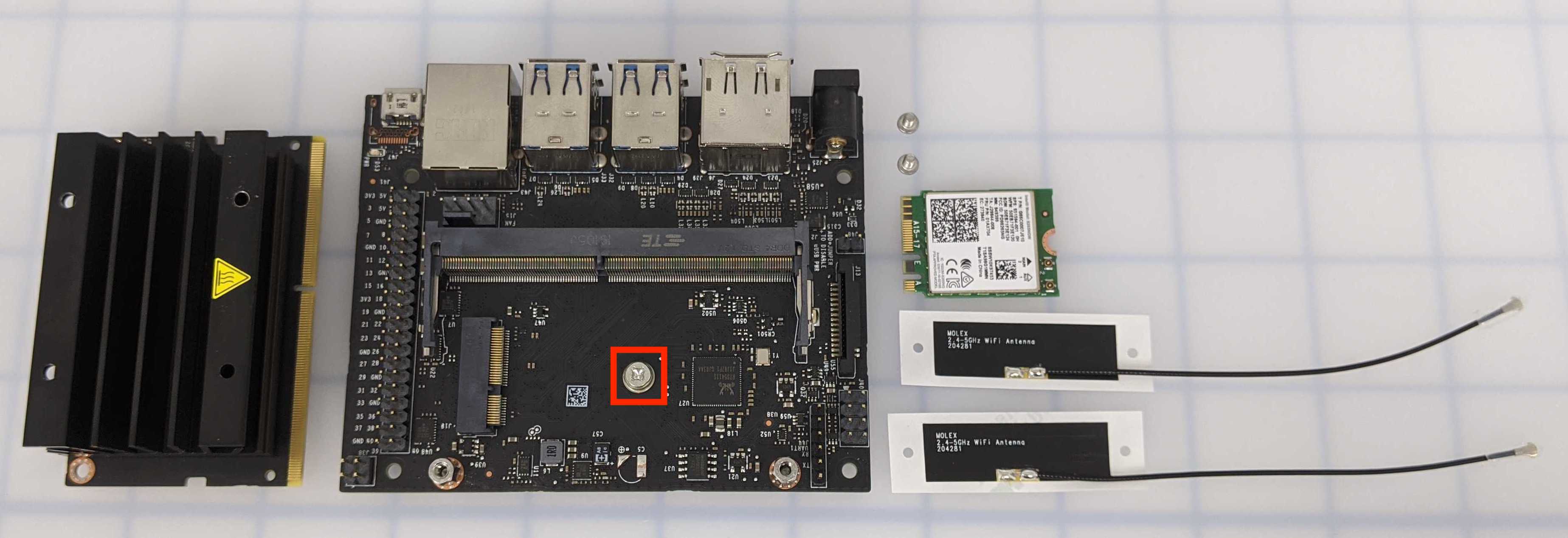

जेटसन नैनो मॉड्यूल को सावधानीपूर्वक कैरियर बोर्ड से बाहर खींचें। कैरियर बोर्ड के मध्य में लगे स्क्रू पर ध्यान दें।

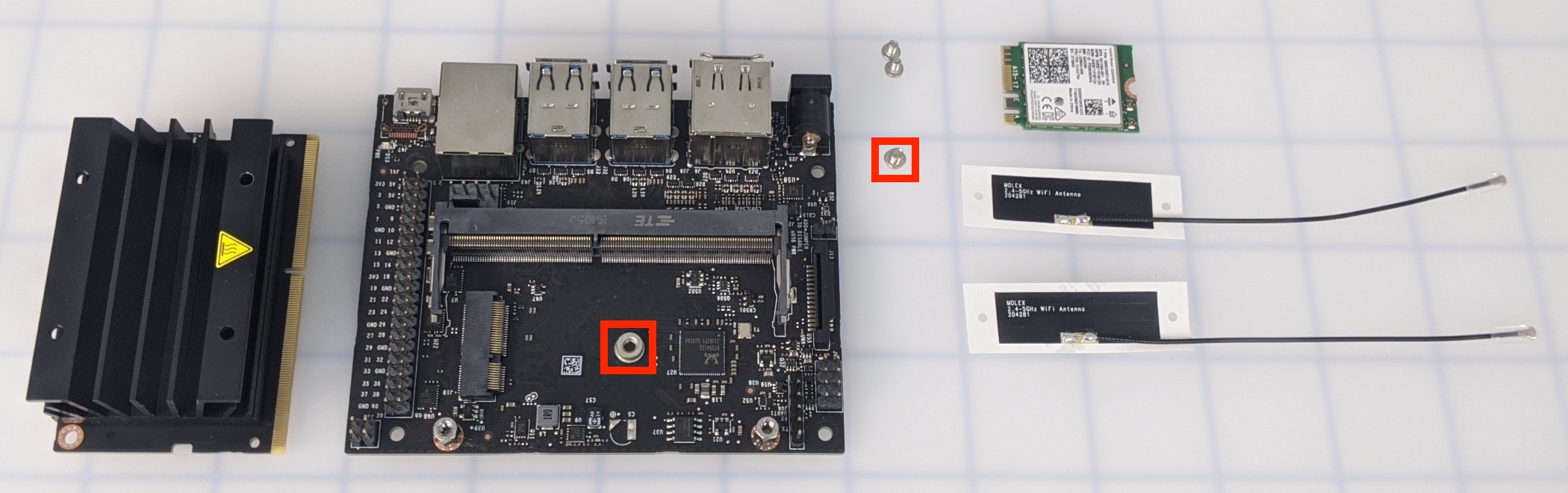

कैरियर बोर्ड के बीच में लगे स्क्रू को हटाएँ।
एंटेना को संलग्न करें

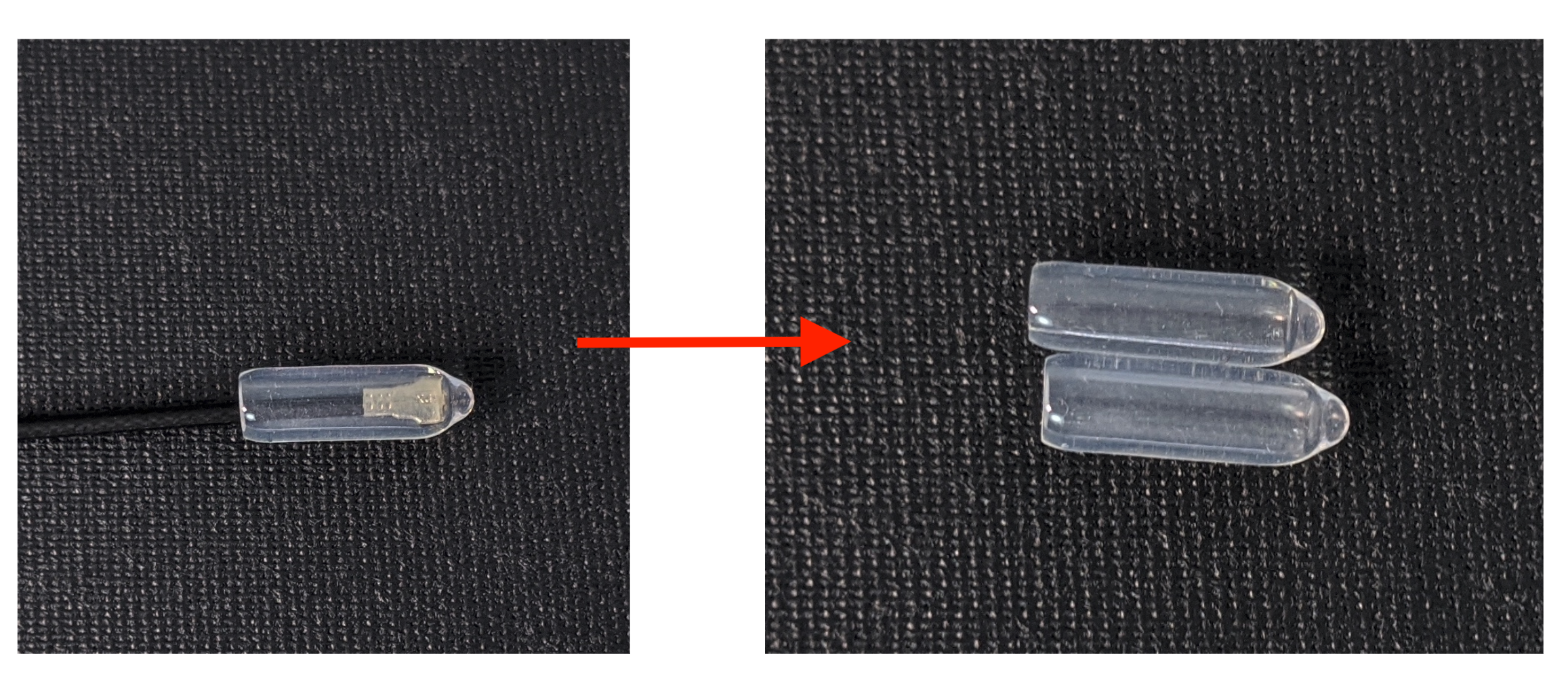

एंटेना से प्लास्टिक कवर हटाएँ।
सुनिश्चित करें कि दोनों एंटेना से प्लास्टिक कवर हटा दिए गए हैं।

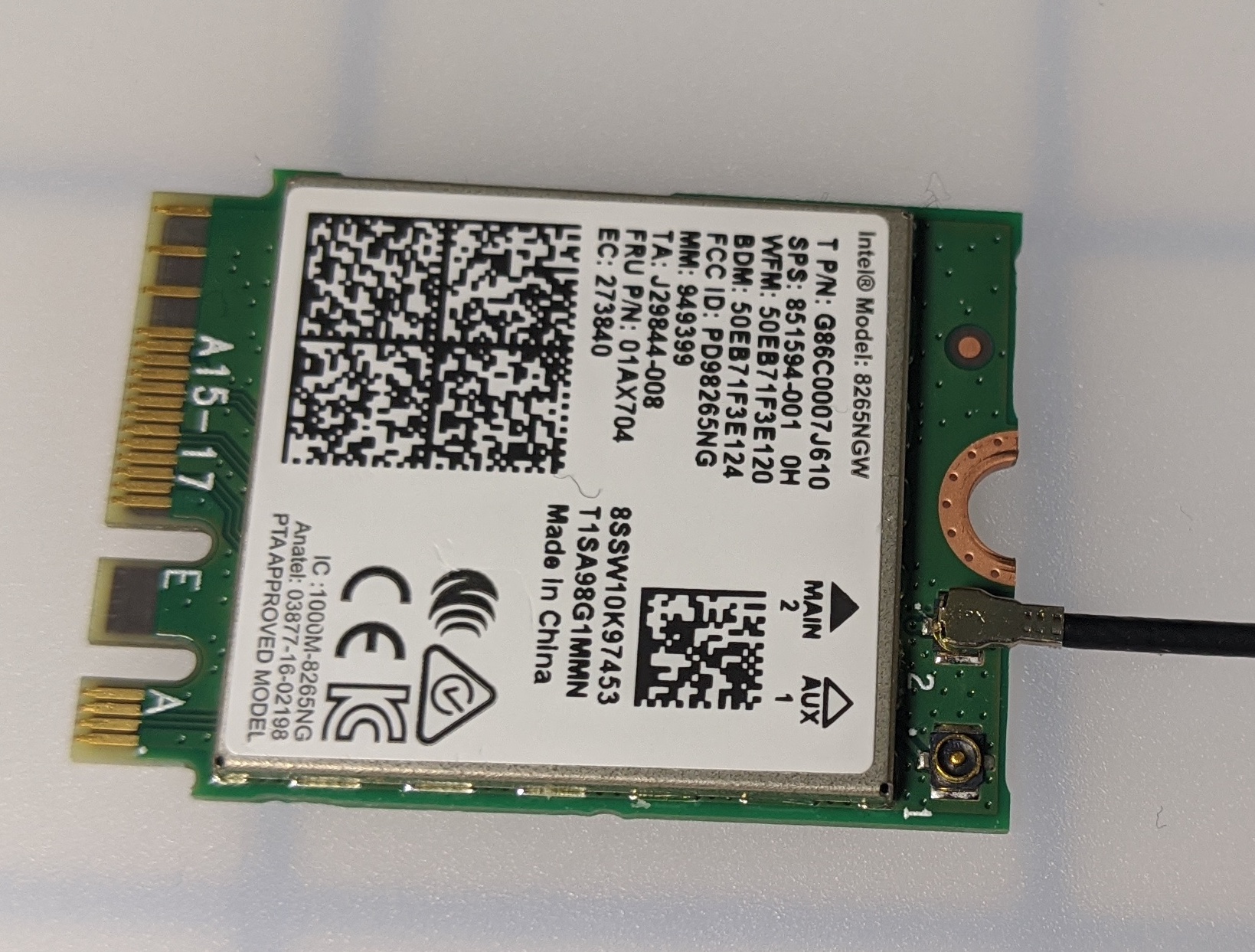

इंटेल डुअल बैंड वाई-फाई से एक एंटीना जोड़ें। चूंकि ये हिस्से नाजुक होते हैं, इसलिए हल्का दबाव डालना सुनिश्चित करें। एक 'क्लिक' ध्वनि यह सुनिश्चित करेगी कि एंटीना पूरी तरह से जुड़ा हुआ है।
नोट: यदि एंटीना को सुरक्षित करने के लिए अधिक दबाव की आवश्यकता है, तो अधिक दबाव डालने के लिए पेंसिल इरेज़र या अन्य छोटी वस्तु का उपयोग करें। दबाव डालने के लिए धातु का उपयोग करना अनुशंसित नहीं है।

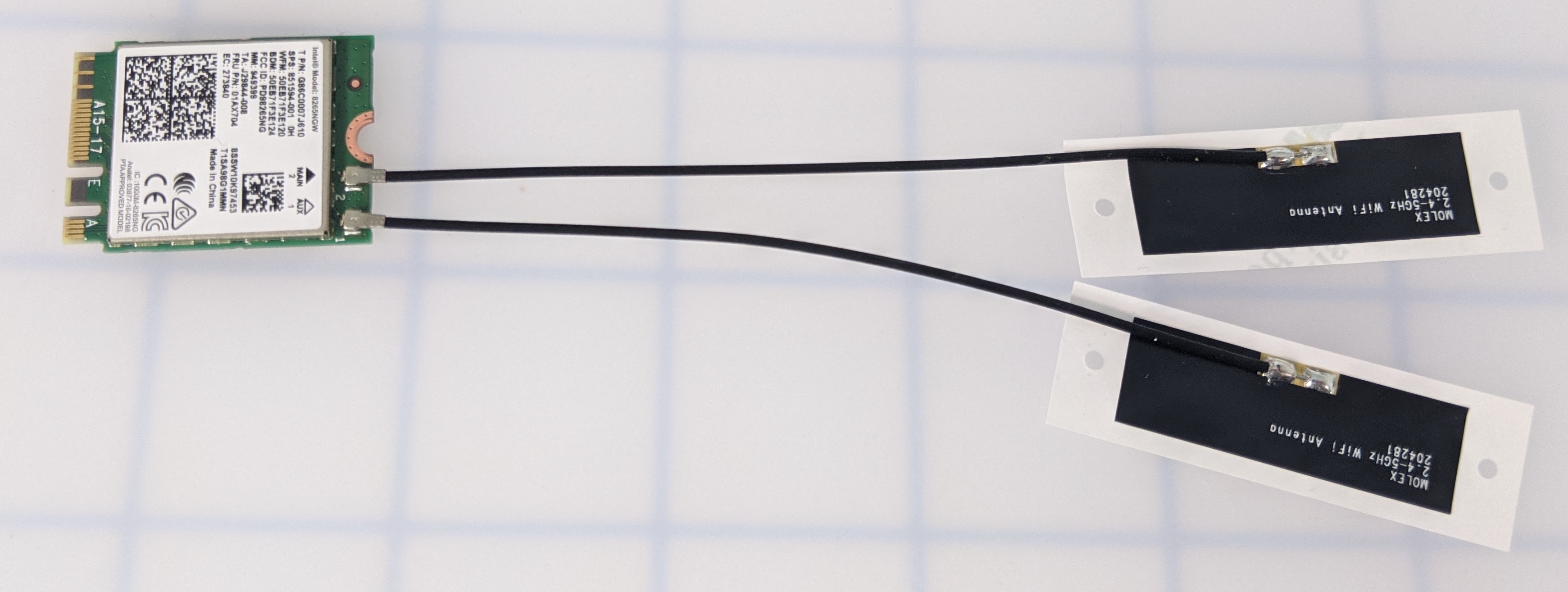

पिछले चरण में अपनाई गई प्रक्रिया का पालन करते हुए दूसरा एंटीना जोड़ें।

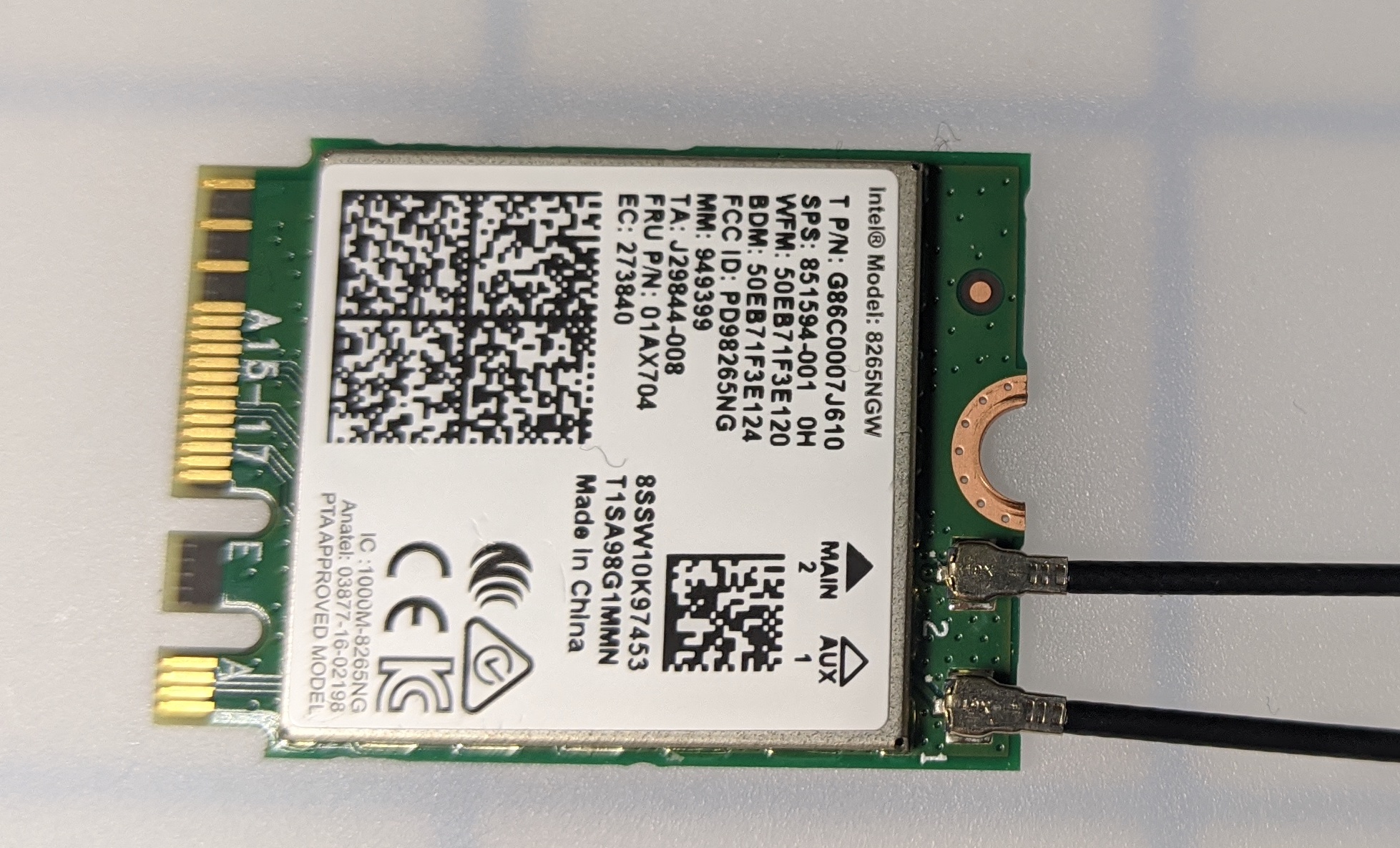

सुनिश्चित करें कि दोनों एंटेना इंटेल डुअल बैंड वाई-फाई से पूरी तरह जुड़े हुए हैं। यह सुनिश्चित करने के लिए कि दोनों एंटेना सुरक्षित हैं और उनमें से कोई भी गिर न जाए, इंटेल डुअल बैंड वाई-फाई चुनें।

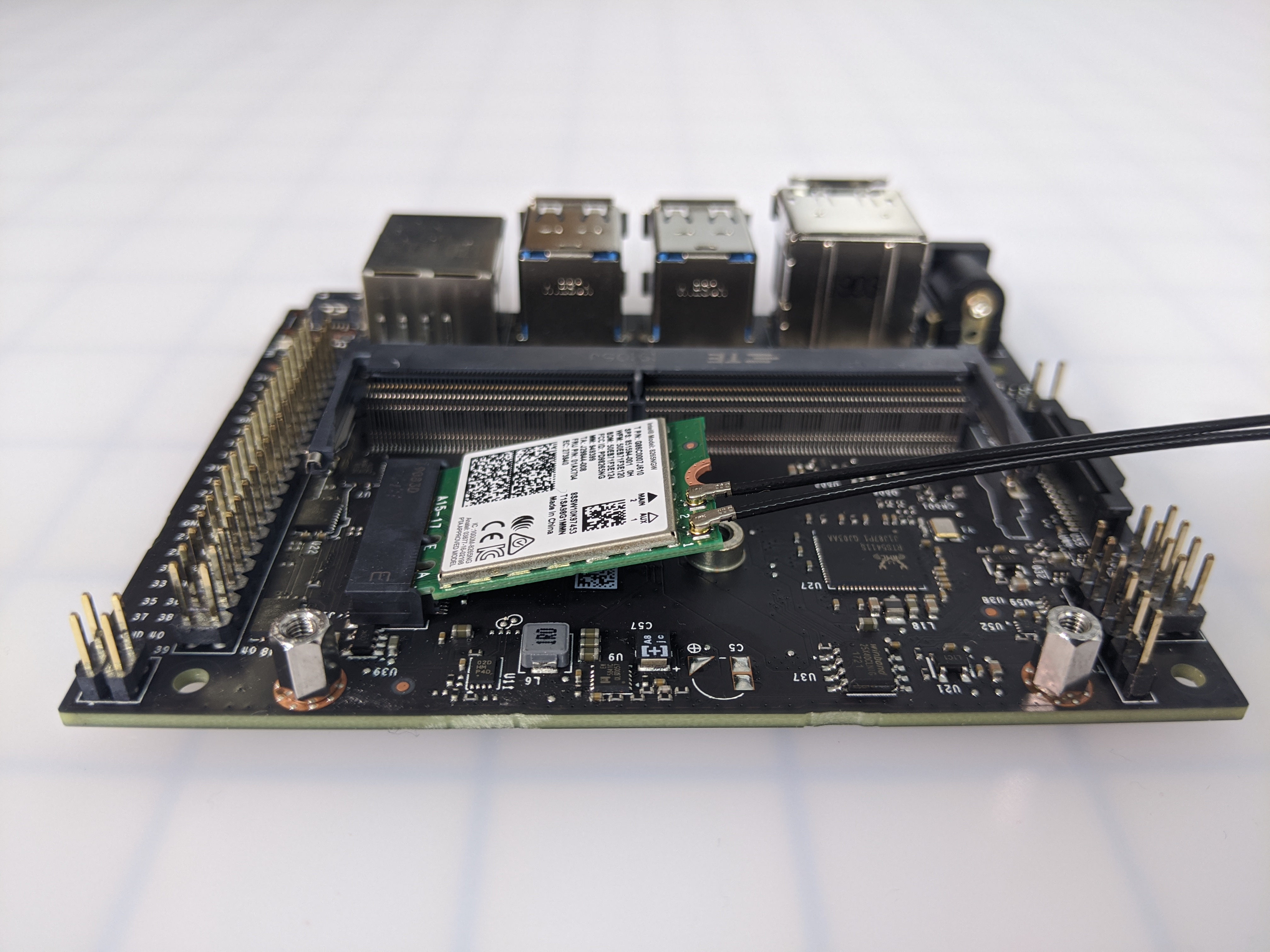

इंटेल डुअल बैंड वाई-फाई को कैरियर बोर्ड में एक कोण पर रखें।
यह तब तक थोड़ा ऊपर की ओर झुका रहेगा जब तक कि इसे अपनी जगह पर रखने के लिए स्क्रू का उपयोग न किया जाए।

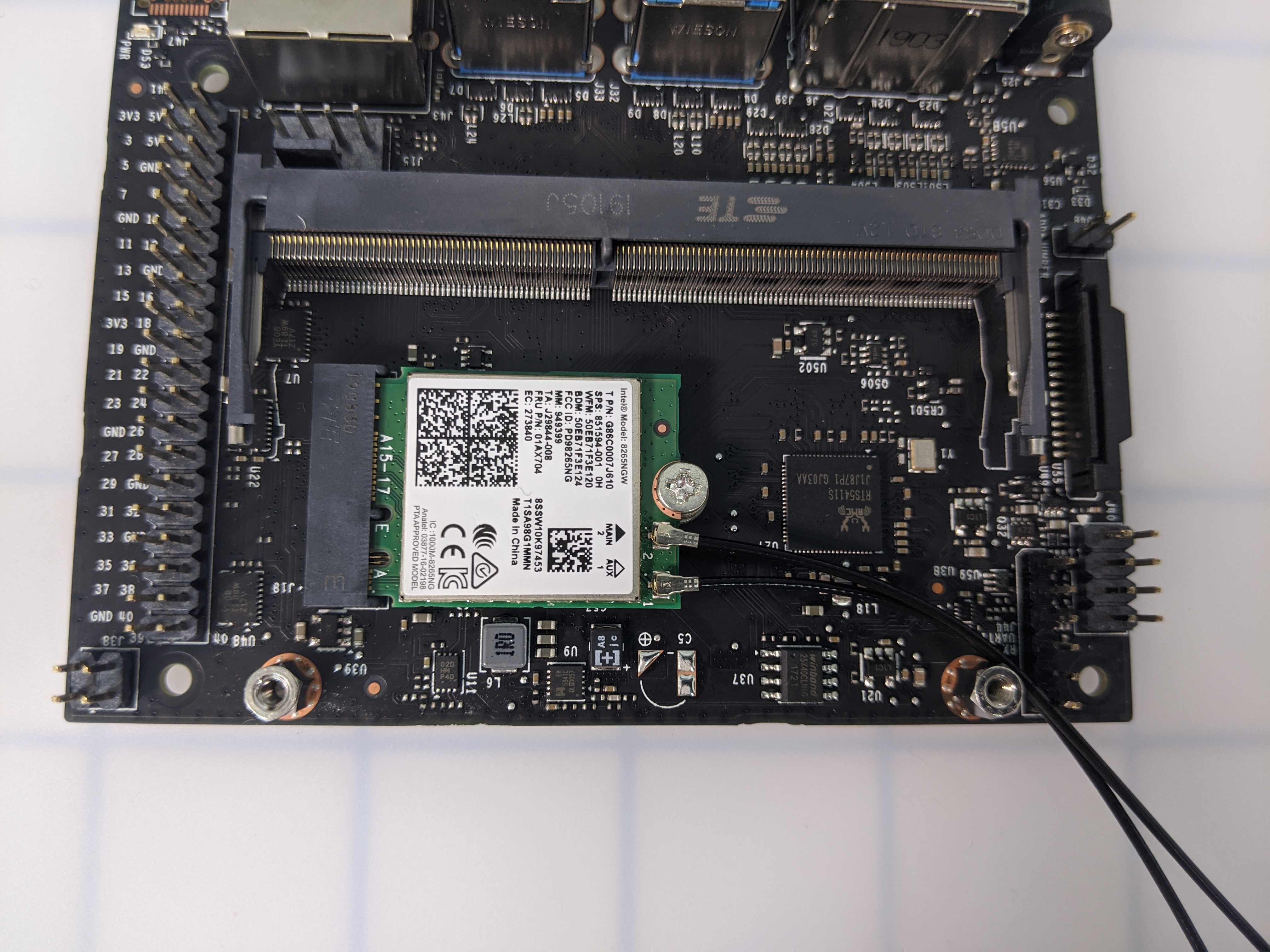

इंटेल डुअल बैंड वाई-फाई को अपने स्थान पर बनाए रखने के लिए स्क्रू को सुरक्षित करें। ध्यान रखें कि स्क्रू को बहुत अधिक न कसें ताकि वह उखड़ न जाए।
जेटसन नैनो मॉड्यूल को पुनः जोड़ें
जेटसन नैनो मॉड्यूल को एक कोण पर कैरियर बोर्ड पर वापस रखें। थोड़ा नीचे दबाएं ताकि स्क्रू के छेद समतल हो जाएं।

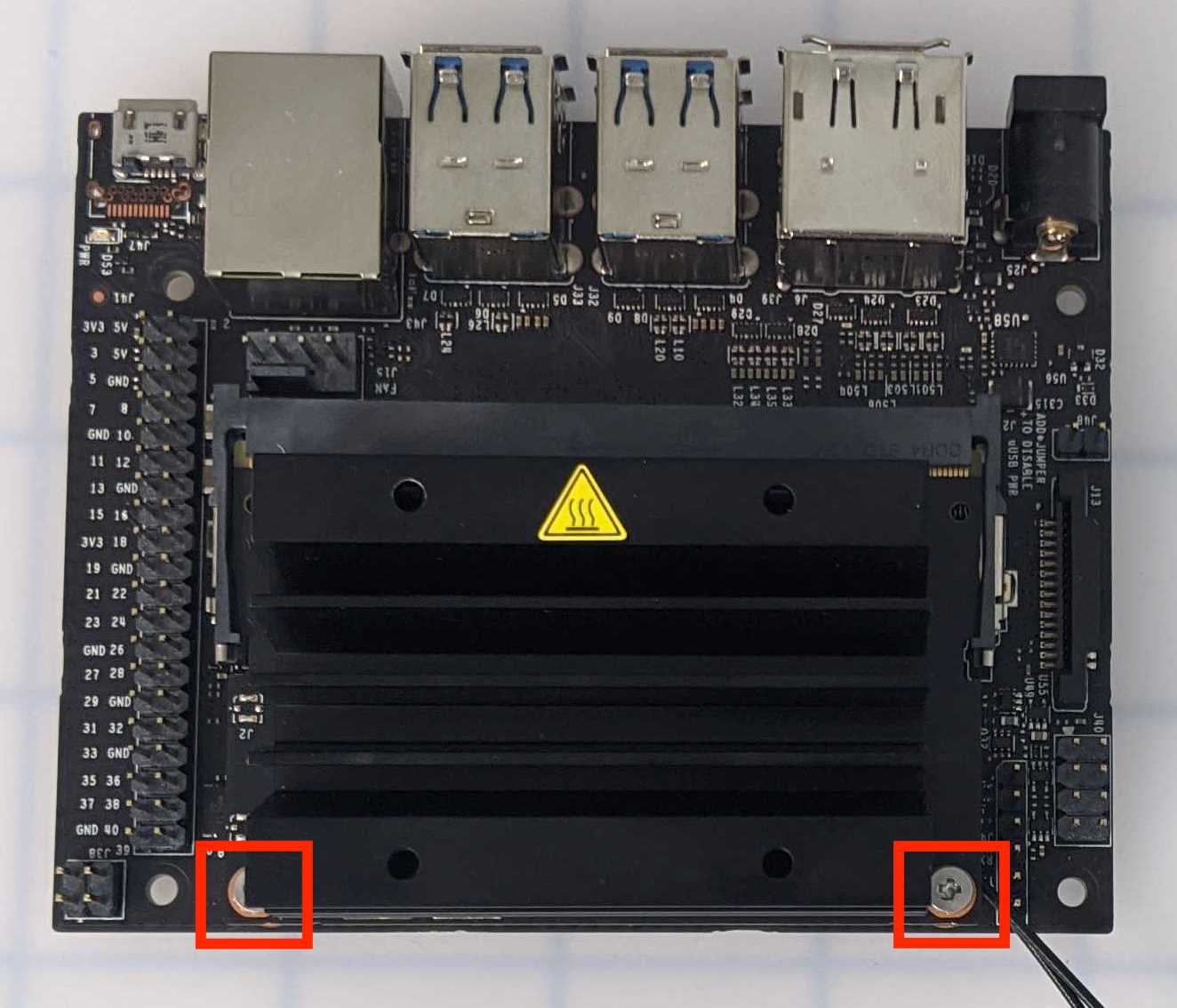

जेटसन नैनो मॉड्यूल को कैरियर बोर्ड से जोड़ने के लिए दो स्क्रू को वापस उसमें लगा दें। यह सुनिश्चित करें कि स्क्रू को बहुत अधिक न कसें ताकि वह उखड़ न जाए।

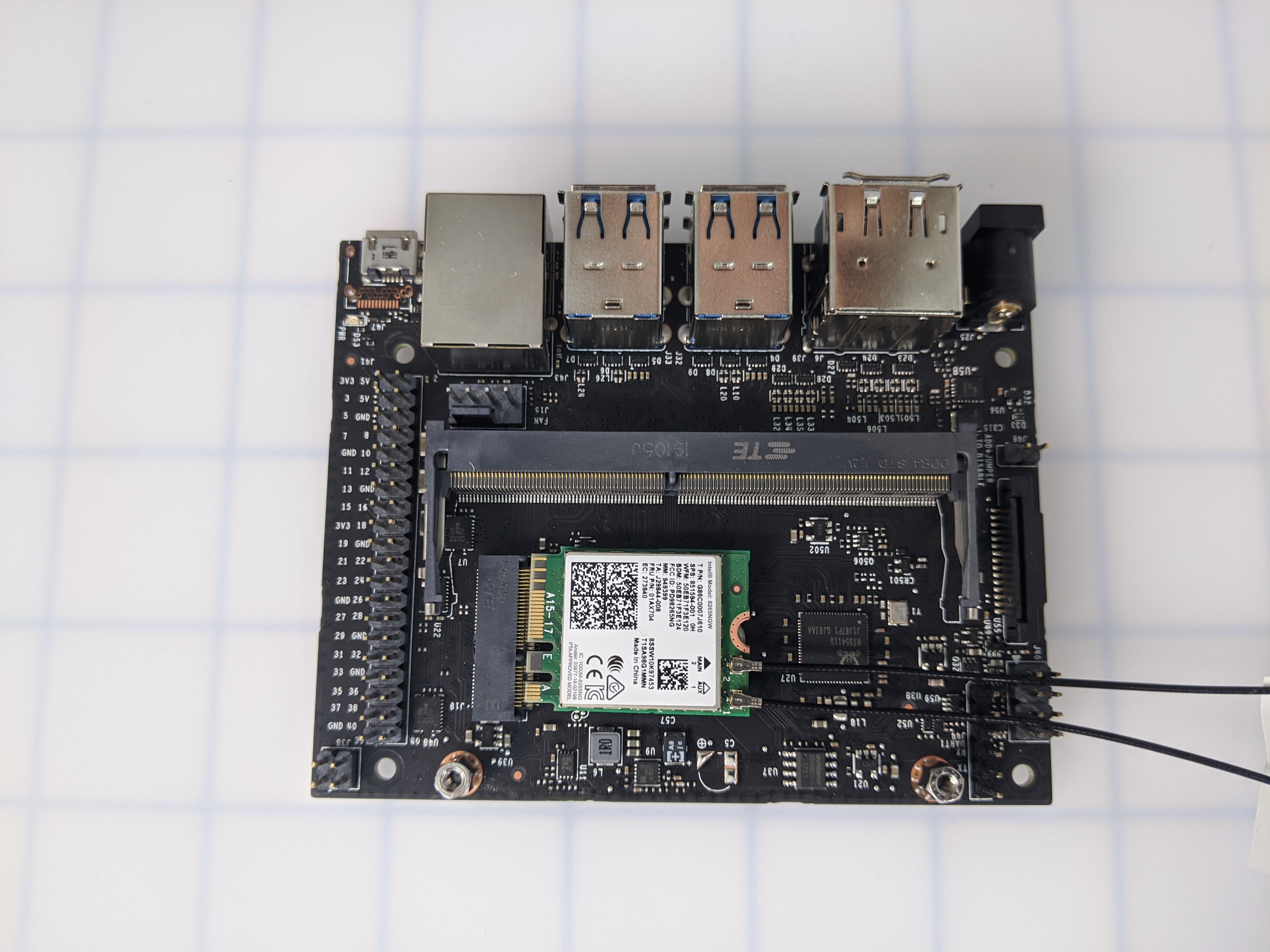

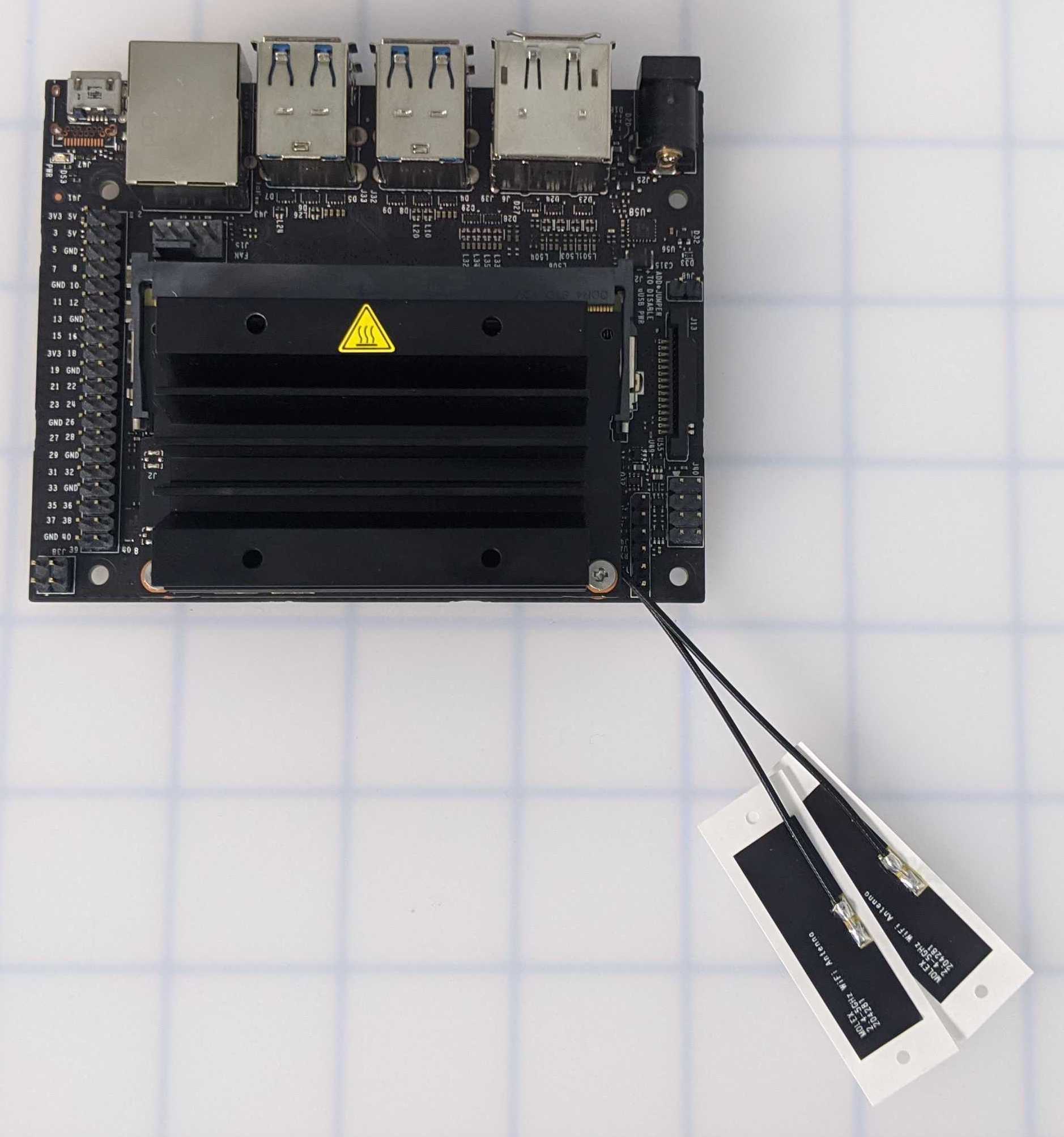

इंटेल डुअल बैंड वाई-फाई और एंटेना अब स्थापित हो चुके हैं।
