VEX GO स्विच का उपयोग करना – वेक्स लाइब्रेरी

स्विच का उपयोग करने से आप बिना प्रोग्रामिंग के VEX GO सिस्टम को क्रियान्वित कर सकते हैं।

मोटर के साथ स्विच का उपयोग करें

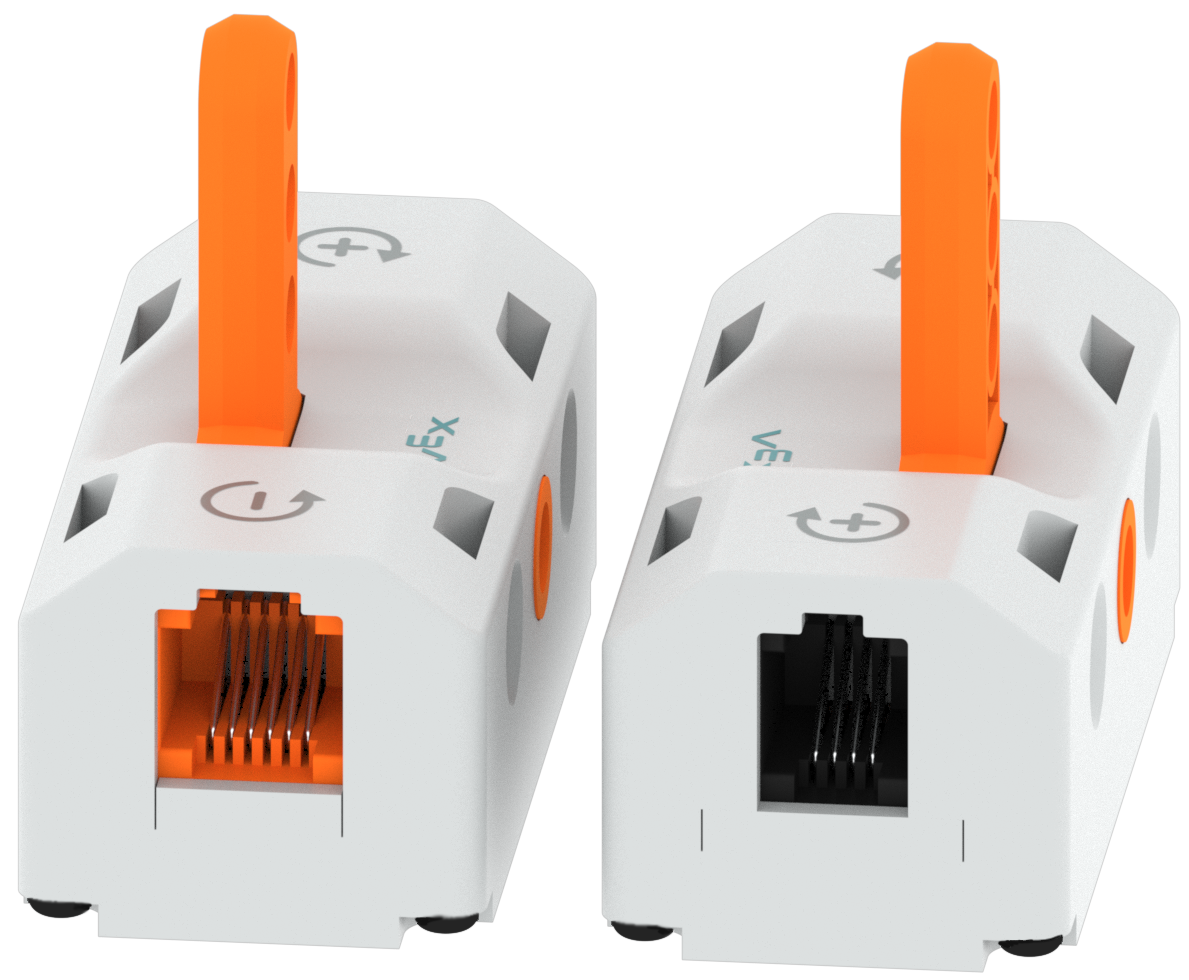

स्विच के टुकड़े को दोनों तरफ से दिखाया गया है ताकि यह दर्शाया जा सके कि इसके प्रत्येक तरफ एक पोर्ट है। स्मार्ट पोर्ट रंगीन नहीं है और छोटा है, जबकि बैटरी पोर्ट नारंगी है और बड़ा है।

स्विच के साथ मोटर का उपयोग करने से आप प्रोग्रामिंग की आवश्यकता के बिना मोटर को नियंत्रित कर सकते हैं।

स्विच पर दो पोर्ट हैं। मोटर या एलईडी बम्पर को जोड़ने के लिए एक स्मार्ट पोर्ट और बैटरी को जोड़ने के लिए एक नारंगी बैटरी पोर्ट।

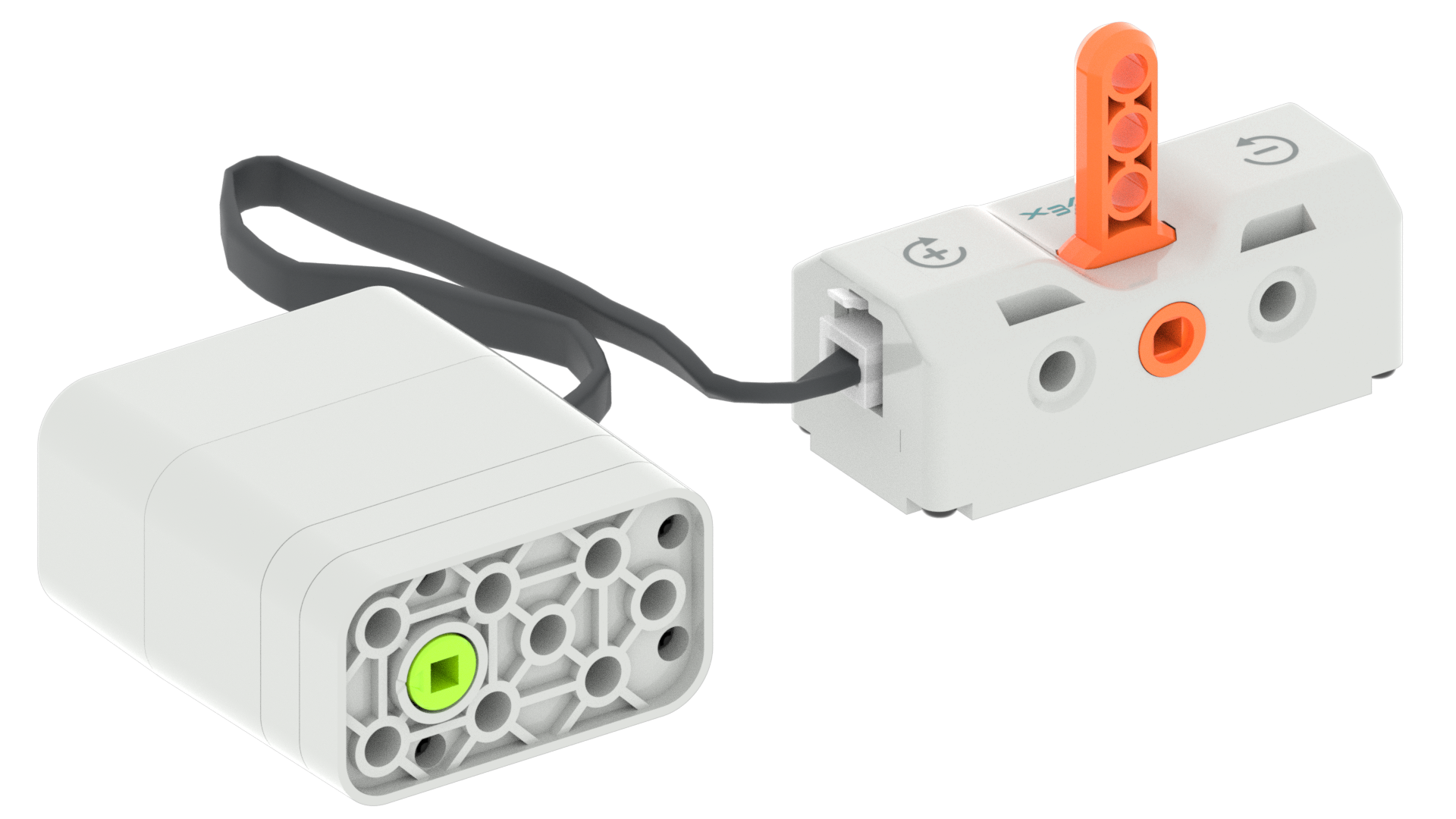

मोटर, जिसका केबल स्विच के स्मार्ट पोर्ट में लगा हुआ है।

स्विच पर स्मार्ट पोर्ट में मोटर केबल डालकर मोटर को स्विच से कनेक्ट करें।

मोटर केबल्स के साथ दो स्विच टुकड़ों का आरेख उनके स्मार्ट पोर्ट में प्लग किया गया है। बाईं ओर मोटर केबल पूरी तरह से प्लग इन है और वहां एक हरा चेक मार्क है, जबकि दाईं ओर मोटर केबल केवल आंशिक रूप से प्लग इन है और वहां एक लाल X है।

सुनिश्चित करें कि मोटर केबल स्विच पर स्मार्ट पोर्ट में पूरी तरह से डाली गई है। एक 'क्लिक' ध्वनि यह सुनिश्चित करेगी कि केबल स्मार्ट पोर्ट में पूरी तरह से बैठ गई है।

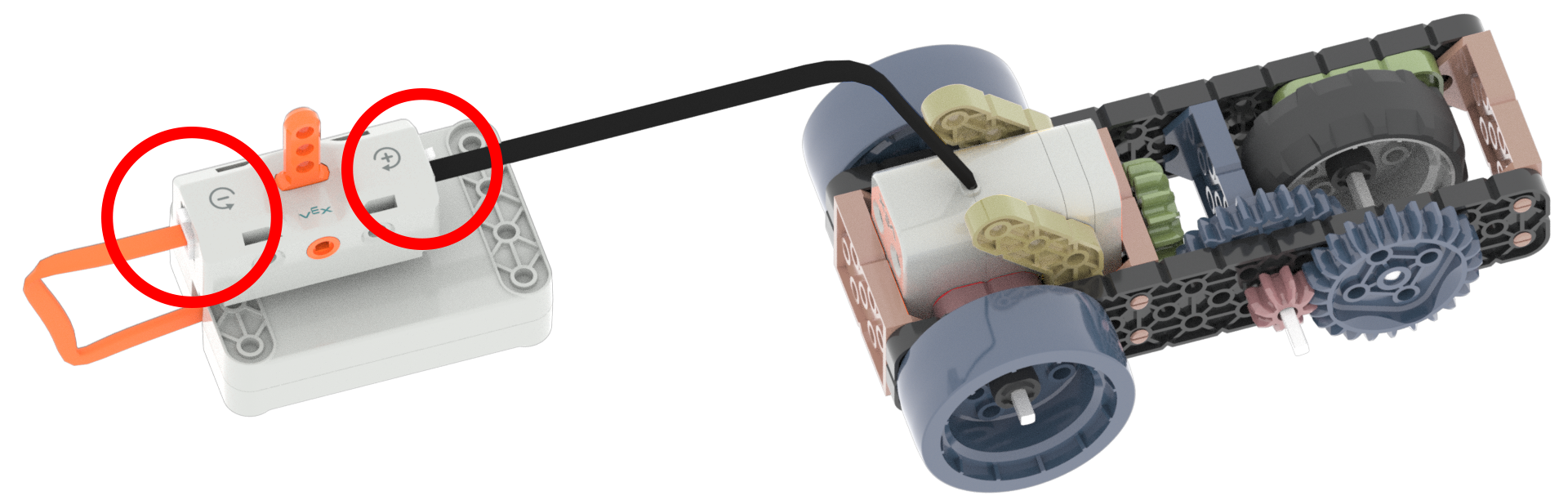

एक स्विच पीस का आरेख जिसमें मोटर केबल और बैटरी केबल को उनके संबंधित पोर्ट में प्लग किया गया है। प्रयुक्त पोर्ट लाल घेरे में चिन्हित किये गये हैं।

स्विच के साथ मोटर को नियंत्रित करने के लिए, सुनिश्चित करें कि मोटर और बैटरी स्विच से जुड़े हुए हैं।

स्विच पर तीन सेटिंग्स हैं

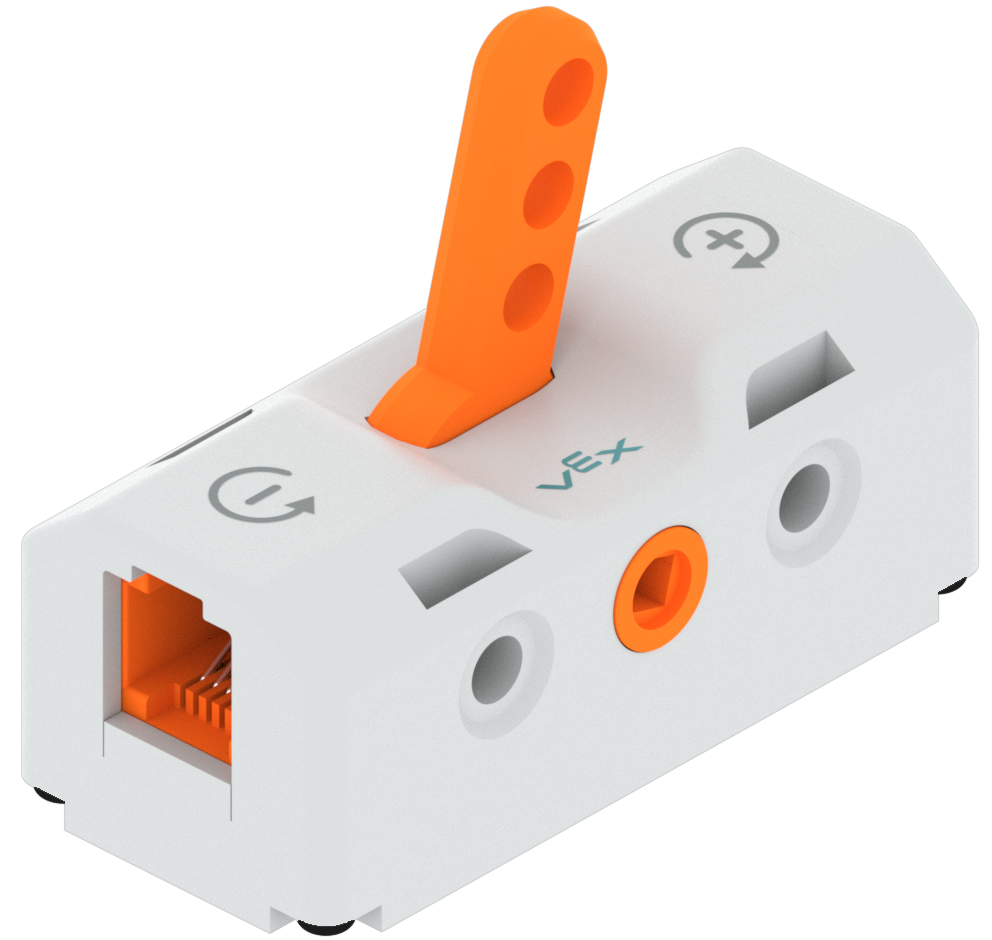

स्विच पीस को लीवर के साथ आगे की ओर मोड़कर प्लस चिह्न से चिह्नित सेटिंग पर रखें।

'+' : मोटर को आगे की दिशा में घुमाता है।

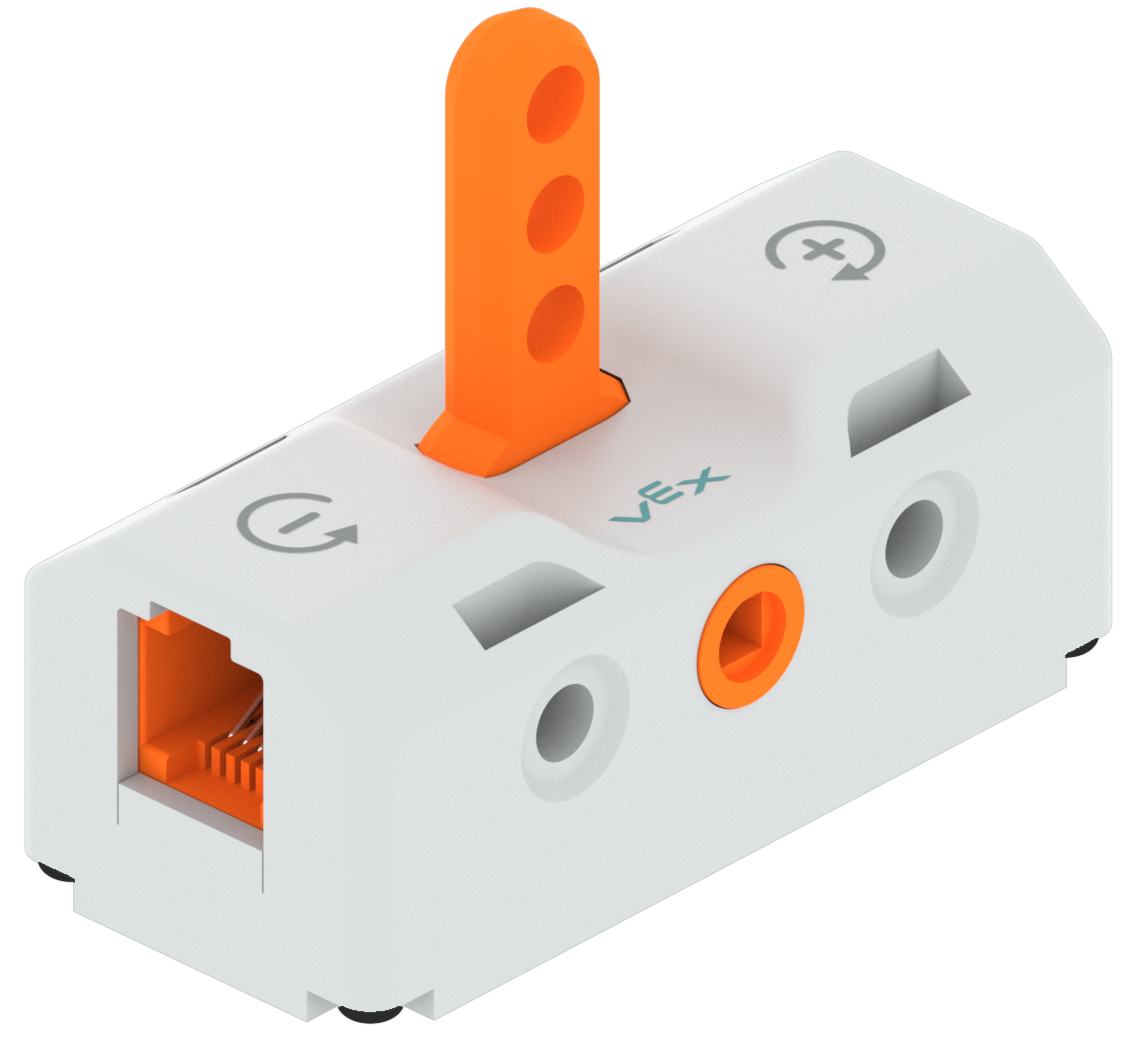

स्विच का टुकड़ा, लीवर को तटस्थ स्थिति में घुमाकर सीधा ऊपर की ओर इंगित करता है।

न्यूट्रल: मोटर को बंद कर देता है।

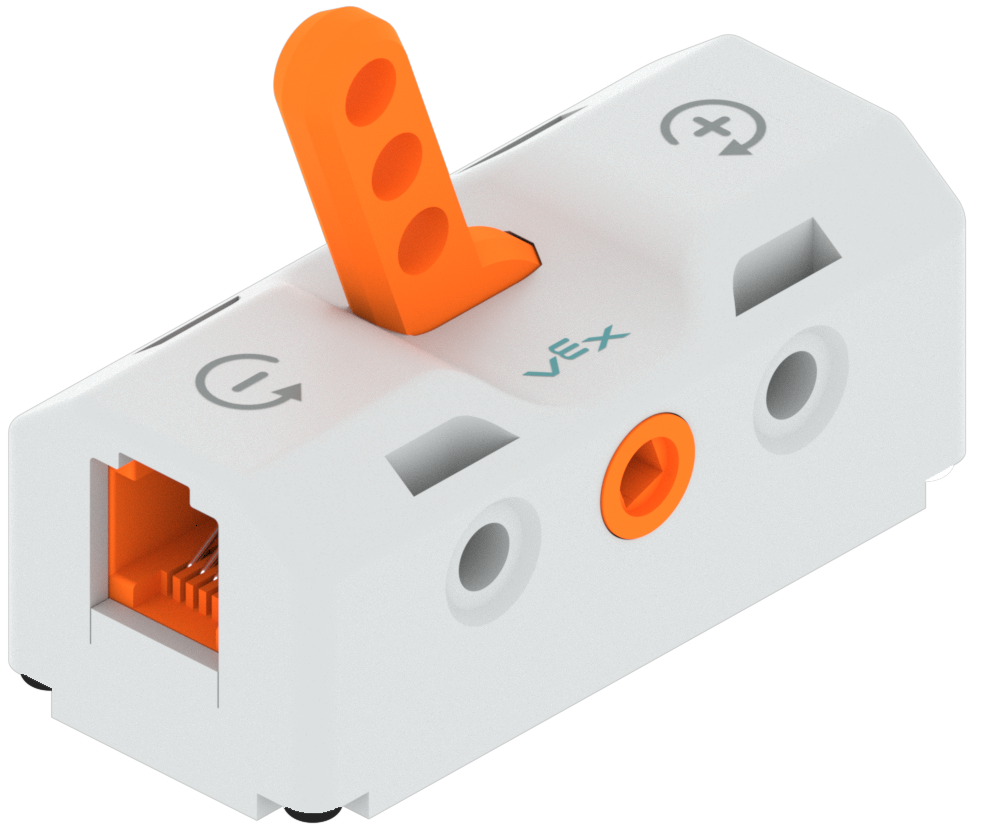

स्विच पीस को रिवर्स सेटिंग पर घुमाकर लीवर को माइनस चिह्न से चिह्नित किया गया है।

'-' : मोटर को विपरीत दिशा में घुमाता है।

इस एनीमेशन में स्विच की सभी तीन सेटिंग्स देखें।

एलईडी बम्पर के साथ स्विच का उपयोग करें

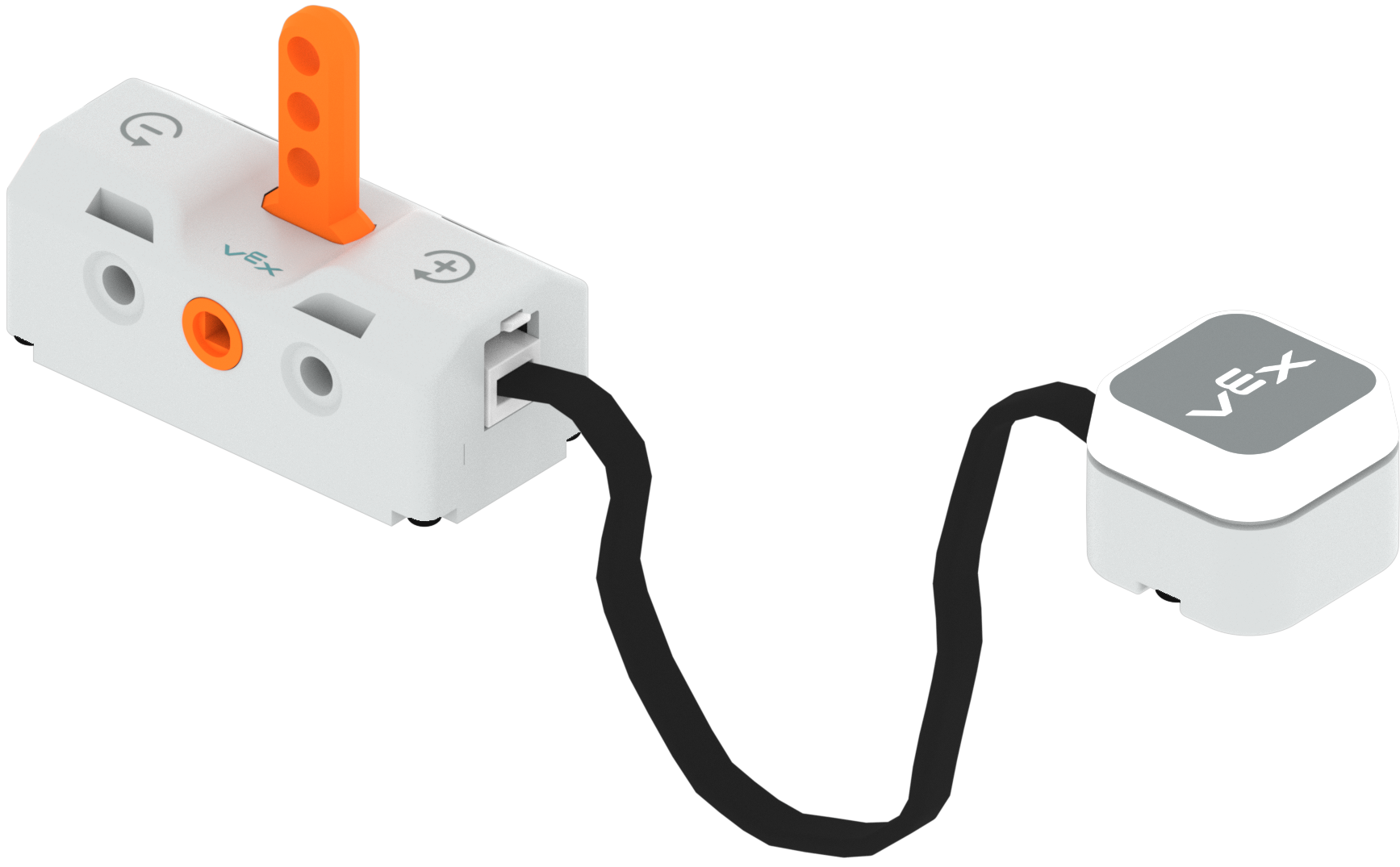

एलईडी बम्पर, जिसका केबल स्विच के स्मार्ट पोर्ट में प्लग किया गया है।

स्विच पर स्मार्ट पोर्ट में एलईडी बम्पर केबल डालकर एलईडी बम्पर को स्विच से कनेक्ट करें।

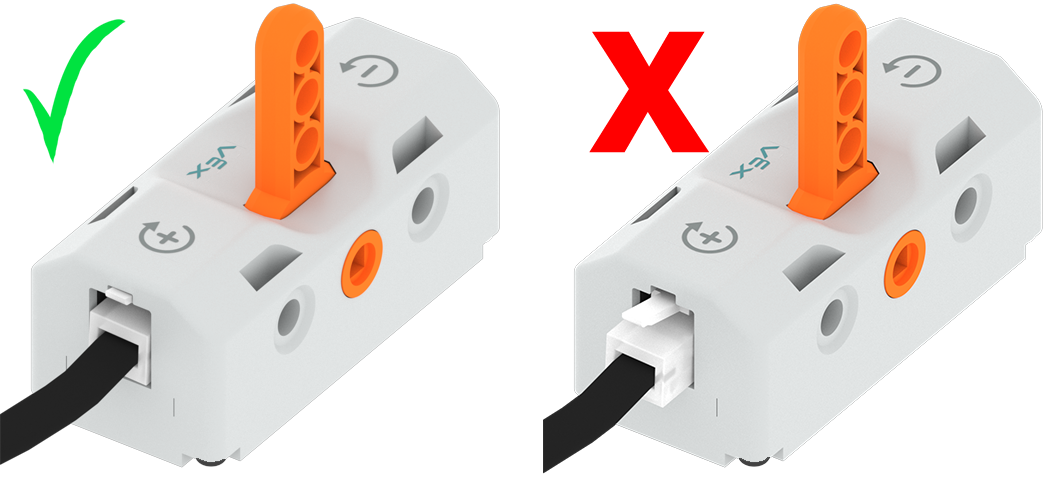

दो स्विच टुकड़ों का आरेख, जिनमें एलईडी बम्पर केबल्स उनके स्मार्ट पोर्ट में प्लग किए गए हैं। बाईं ओर एलईडी बम्पर केबल पूरी तरह से प्लग इन है और वहां एक हरा चेक मार्क है, जबकि दाईं ओर एलईडी बम्पर केबल केवल आंशिक रूप से प्लग इन है और वहां एक लाल एक्स है।

सुनिश्चित करें कि एलईडी बम्पर केबल स्विच पर स्मार्ट पोर्ट में पूरी तरह से डाली गई है। एक 'क्लिक' ध्वनि यह सुनिश्चित करेगी कि केबल स्मार्ट पोर्ट में पूरी तरह से बैठ गई है।

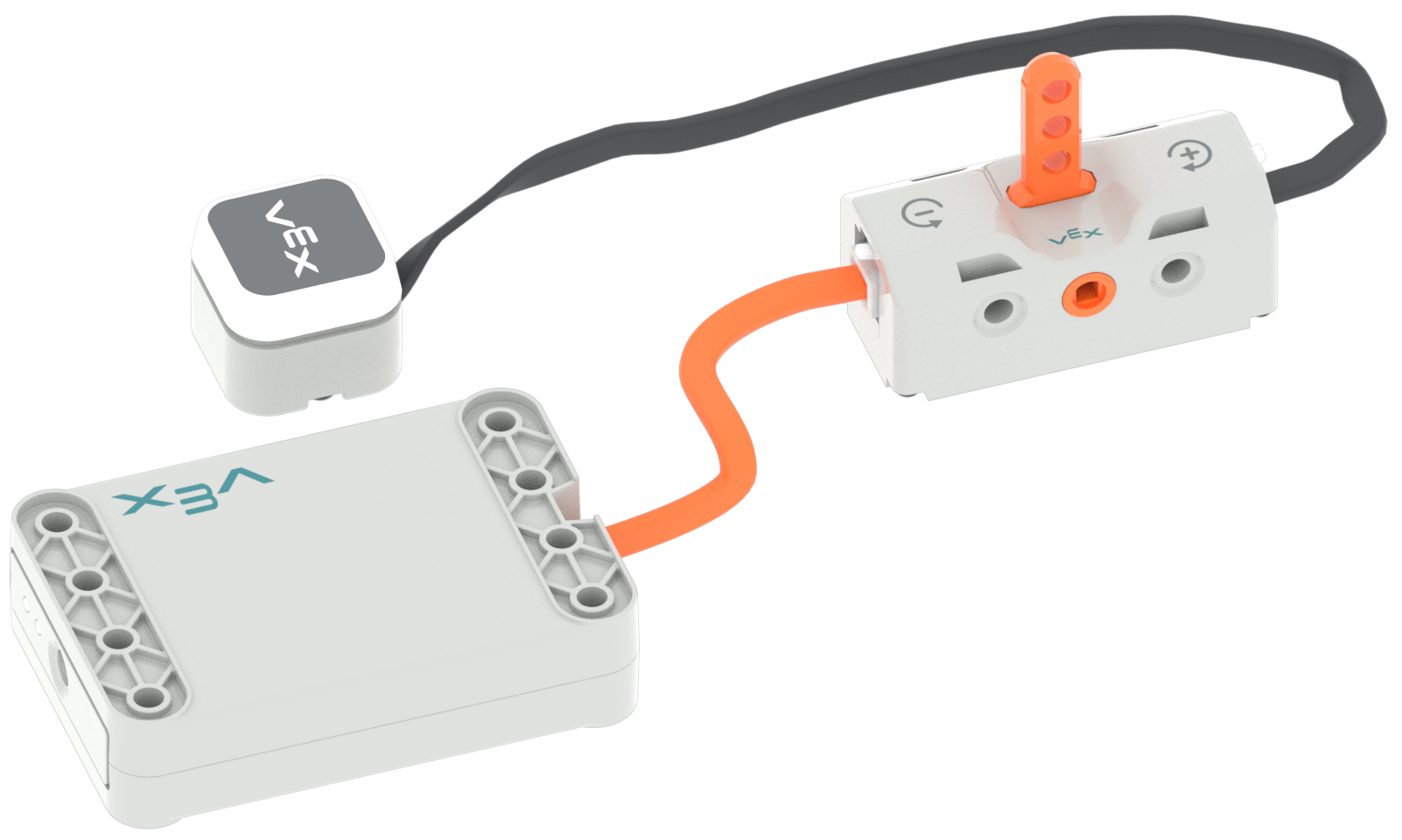

एक स्विच पीस का आरेख जिसमें एक एलईडी बम्पर केबल और एक बैटरी केबल उनके संबंधित पोर्ट में प्लग किए गए हैं।

स्विच के साथ एलईडी बम्पर को नियंत्रित करने के लिए, सुनिश्चित करें कि एलईडी बम्पर और बैटरी स्विच से जुड़े हुए हैं।

एलईडी बम्पर से कनेक्ट होने पर स्विच पर तीन सेटिंग्स होती हैं

स्विच पीस को लीवर के साथ आगे की ओर मोड़कर प्लस चिह्न से चिह्नित सेटिंग पर रखें। जुड़ा हुआ एलईडी बम्पर हरे रंग में चमक रहा है।

'+' : एलईडी बम्पर का रंग हरा सेट करता है।

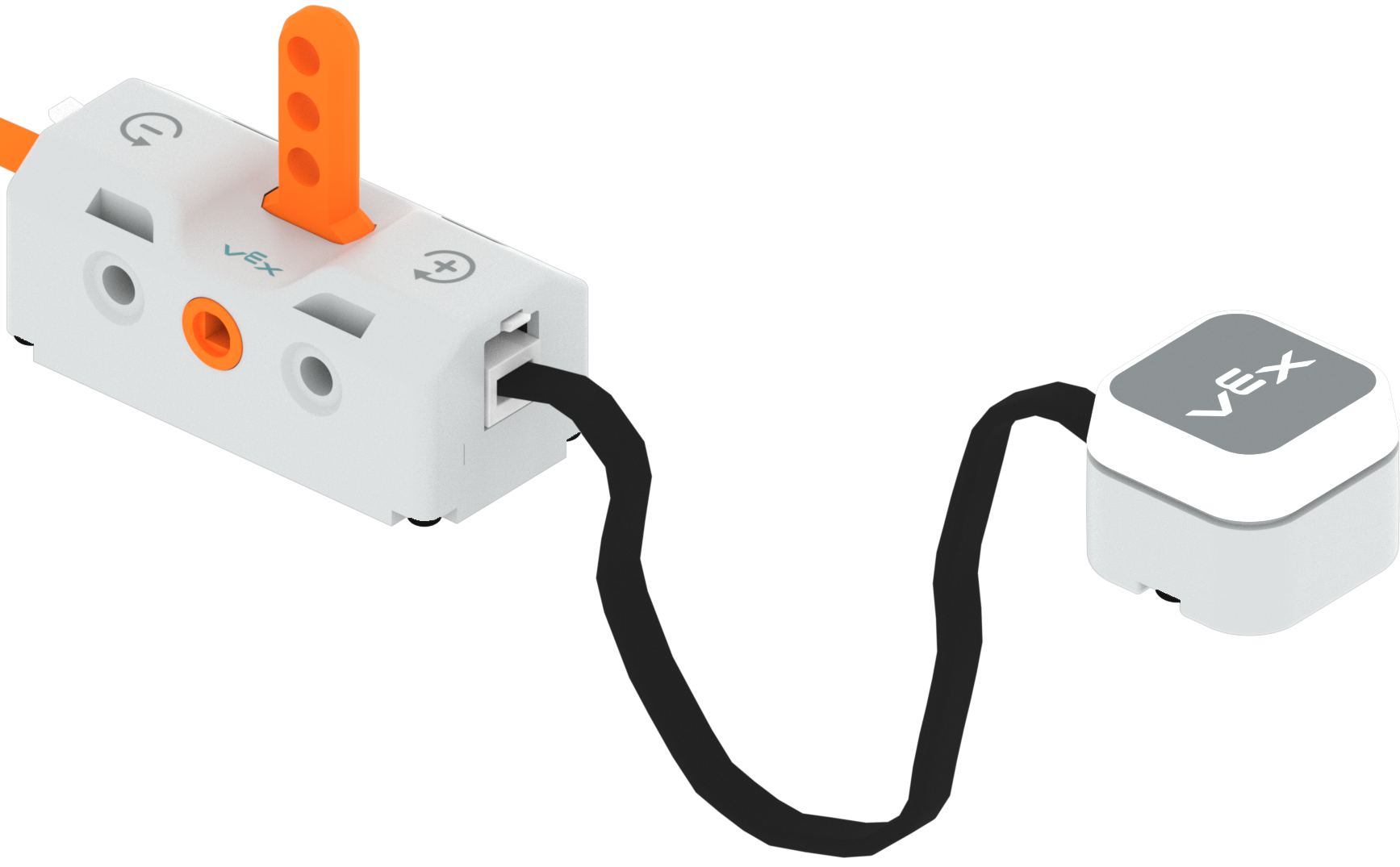

स्विच का टुकड़ा, लीवर को तटस्थ स्थिति में घुमाकर सीधा ऊपर की ओर इंगित करता है। जुड़ा हुआ एलईडी बम्पर बंद है।

तटस्थ: एलईडी बम्पर को बंद कर देता है।

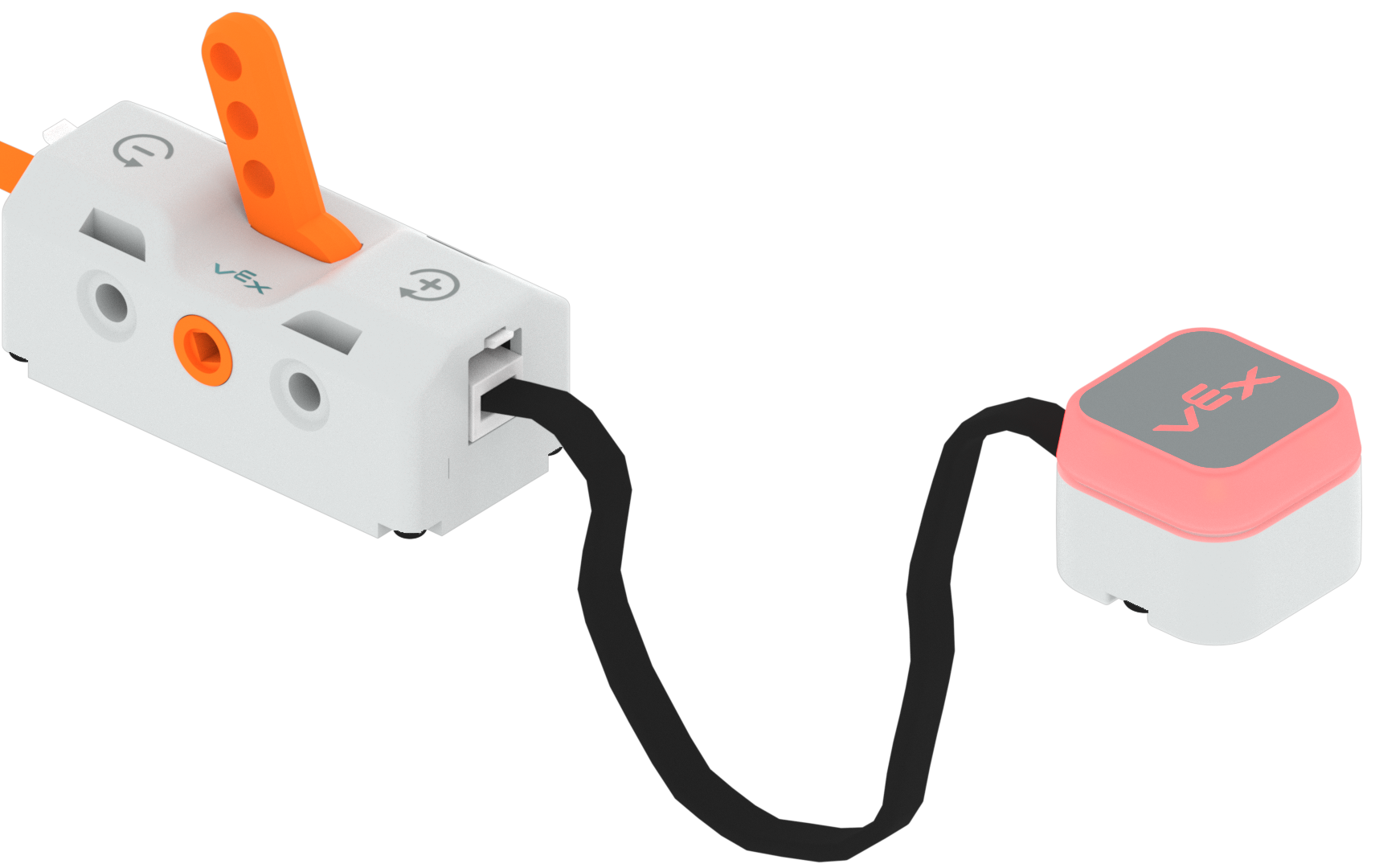

स्विच पीस को रिवर्स सेटिंग पर घुमाकर लीवर को माइनस चिह्न से चिह्नित किया गया है। जुड़ा हुआ एलईडी बम्पर लाल चमक रहा है।

'-' : एलईडी बम्पर का रंग लाल पर सेट करता है।
