V5 रोबोट ब्रेन - यूजर इंटरफेस

सरल टचस्क्रीन यूजर इंटरफेस लगभग सभी के लिए परिचित है, जिससे V5 अधिक सुलभ हो गया है। वी5 रोबोट ब्रेन में 480 x 272 पिक्सल के साथ 4.25 इंच की पूर्ण रंगीन टच स्क्रीन है।

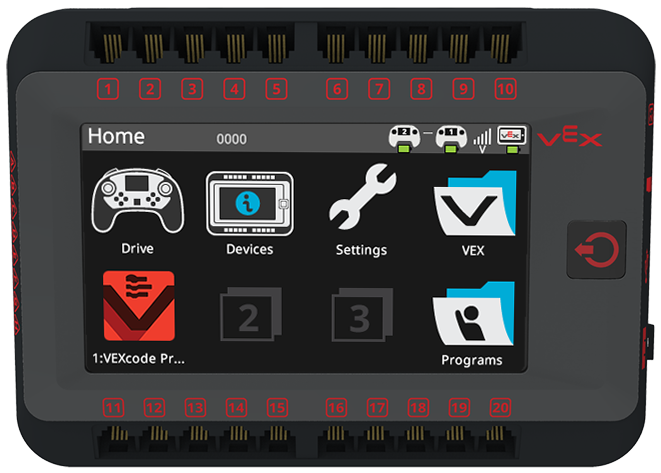

V5 रोबोट मस्तिष्क का आरेख, इसके घटकों और कनेक्शनों को दर्शाता है, जिसे रोबोटिक्स में V5 प्रणाली की कार्यक्षमता और विशेषताओं का अवलोकन प्रदान करने के लिए डिज़ाइन किया गया है।

उपयोगकर्ता इंटरफ़ेस सुविधाओं में निम्नलिखित शामिल हैं:

8 उपयोगकर्ता प्रोग्रामों में से एक का चयन करें और चलाएँ
अंतर्निहित VEX प्रोग्राम चलाएँ
प्रोग्राम वायरिंग सूचियों तक पहुँचना
प्रोग्राम नियंत्रणों तक पहुँचना
अभ्यास मैच चलाएं
भाषा बदलें
थीम और बैकलाइटिंग का चयन करें
स्क्रीन रोटेशन, और भी बहुत कुछ...

V5 रोबोट ब्रेन के घटकों को दर्शाने वाला आरेख, जिसमें प्रोसेसर, सेंसर और पोर्ट के लिए लेबल शामिल हैं, जो रोबोटिक्स प्रणाली में उनके कार्यों पर प्रकाश डालता है।

प्रोग्रामर टच स्क्रीन का उपयोग पिक्सेल, रेखाएँ, आयत और वृत्त बनाने की क्षमता के साथ-साथ रेखा के रंग, चौड़ाई और भरण नियंत्रण के लिए भी कर सकते हैं। किसी भी रंग में बहु-आकार, बहुभाषी फ़ॉन्ट अंतर्निहित हैं। उपयोगकर्ता प्रोग्राम दोहरी बफर्ड आंतरिक मेमोरी पर तेजी से और कुशलतापूर्वक काम करते हैं, और FPGA अविश्वसनीय 60 हर्ट्ज पर स्क्रीन रिफ्रेश को संभालता है।

V5 रोबोट ब्रेन के हर पहलू में लचीलापन पाया जा सकता है:

स्मार्ट मोटर्स
स्मार्ट सेंसर
एनालॉग सेंसर
डिजिटल सेंसर
माइक्रोएसडी कार्ड विस्तार
ऑन-बोर्ड डायग्नोस्टिक्स
डिवाइस वायरिंग सूचियाँ
नियंत्रक मानचित्र
स्वचालित वायरिंग जांच
स्वचालित डिवाइस फ़र्मवेयर अपडेट

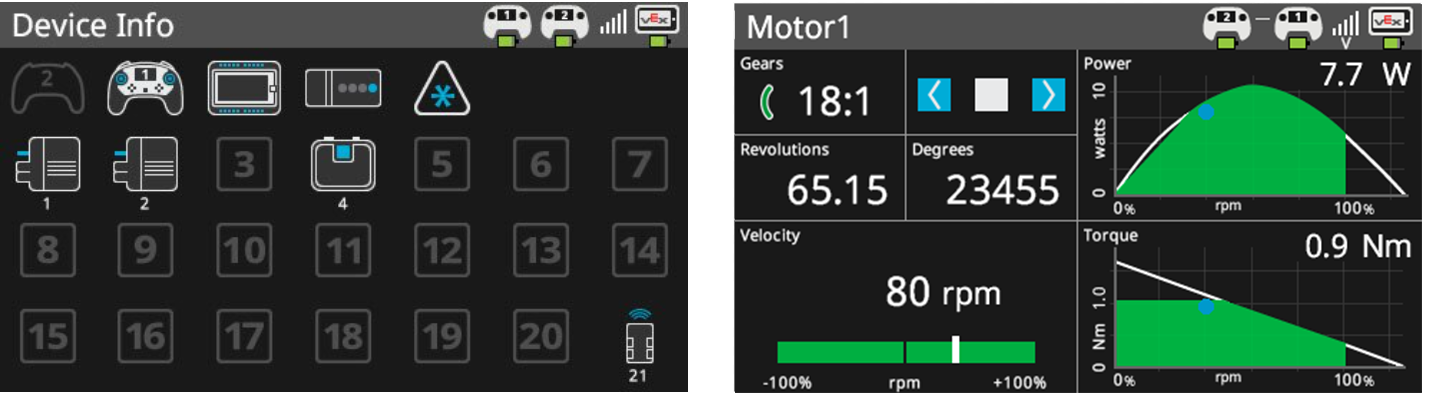

VEX V5 रोबोट ब्रेन का आरेख, V5 श्रेणी विवरण के संदर्भ में, इसके घटकों और कनेक्शनों को प्रदर्शित करता है, जिसमें मोटर्स और सेंसर के लिए पोर्ट शामिल हैं।

डैशबोर्ड सबसे उल्लेखनीय V5 प्रगतियों में से एक है। प्रत्येक कनेक्टेड सेंसर और डिवाइस के लिए एक अंतर्निर्मित डैशबोर्ड है, जिसमें स्विच और पोटेंशियोमीटर से लेकर मोटर और बैटरी तक शामिल हैं। डैशबोर्ड अविश्वसनीय शिक्षण और निदान क्षमता प्रदान करते हैं, जिससे आप वास्तविक समय में देख सकते हैं कि सेंसर वास्तव में क्या कर रहा है, और उस क्रिया का डेटा कैसा दिखता है।
