अपनी स्वयं की कस्टम लंबाई वाली V5 स्मार्ट केबल्स को असेंबल करने से सेंसर और/या मोटर्स के स्थान के लिए काफी लचीलापन मिलता है, साथ ही कुशल केबल प्रबंधन की अनुमति मिलती है।
आवश्यक सामग्री

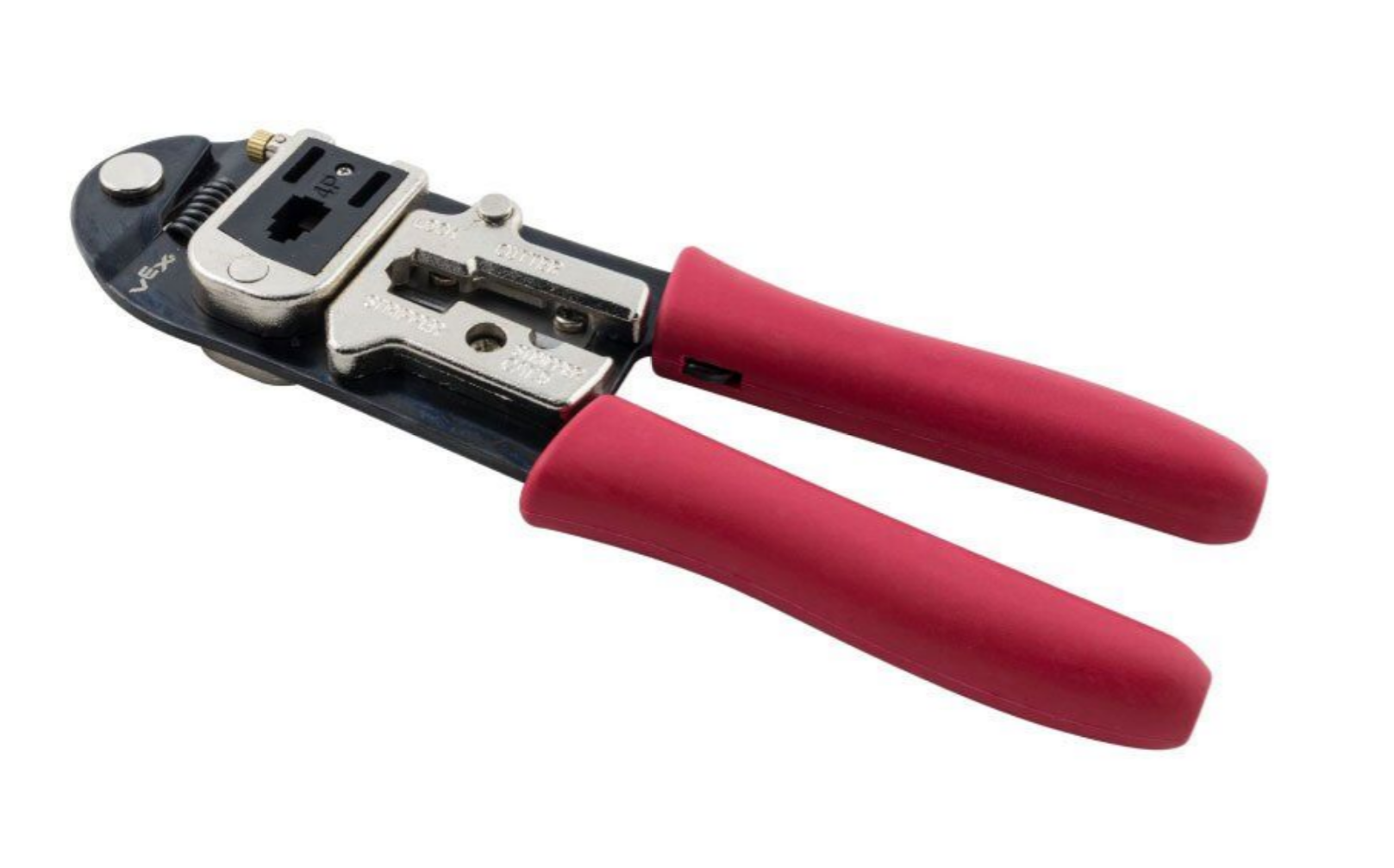

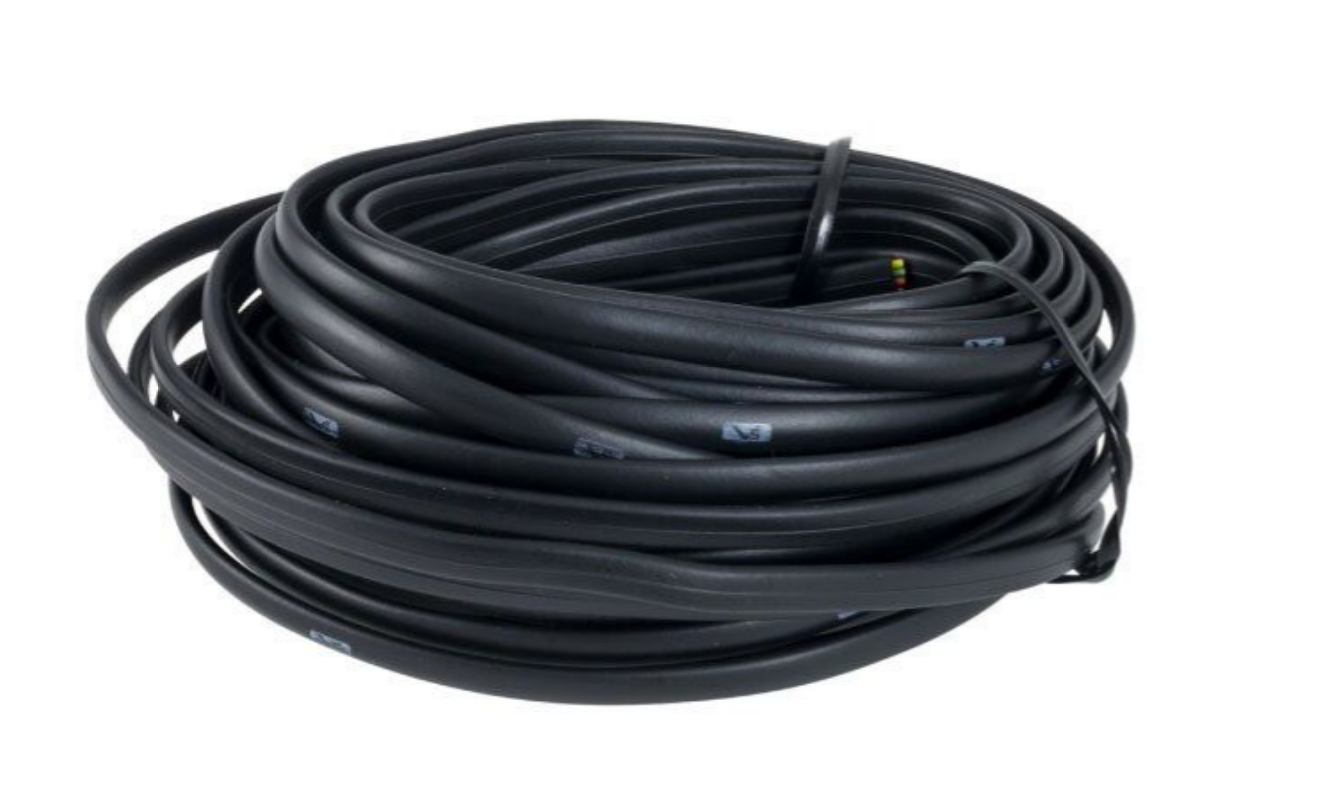

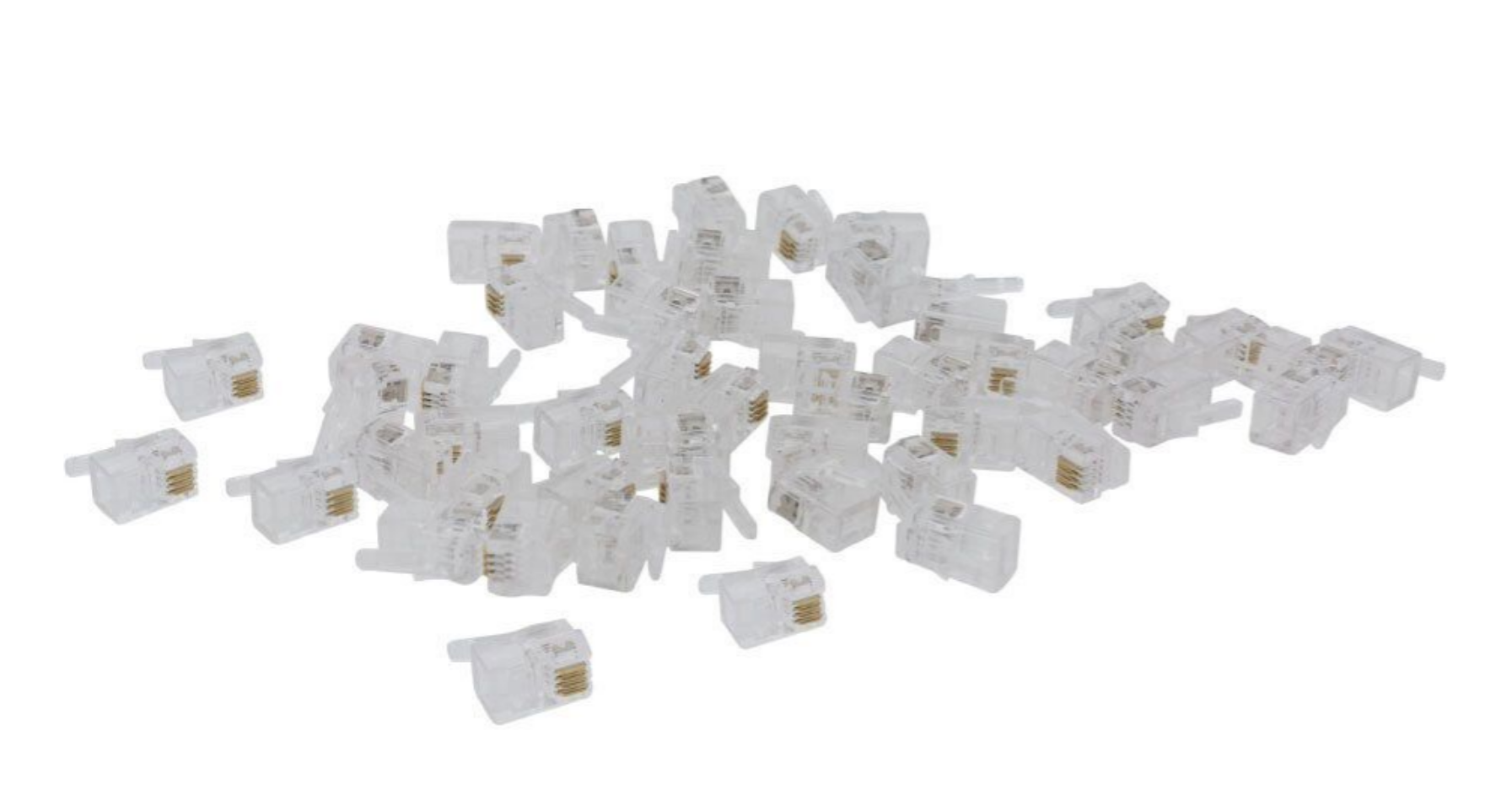

कस्टम लंबाई वाले V5 स्मार्ट केबल्स को असेंबल करने के लिए आवश्यक आपूर्ति में शामिल हैं:
केबल पर काटने के स्थान को चिह्नित करने के लिए उपयोग किया जाने वाला मार्कर या अन्य लेखन उपकरण।
नोट: कुछ स्ट्रिंग उपयोगी है लेकिन आवश्यक नहीं है।
V5 स्मार्ट केबल को मापना और काटना
V5 ब्रेन पर स्मार्ट पोर्ट और डिवाइस पर स्मार्ट पोर्ट के बीच V5 स्मार्ट केबल का लेआउट बनाएं।

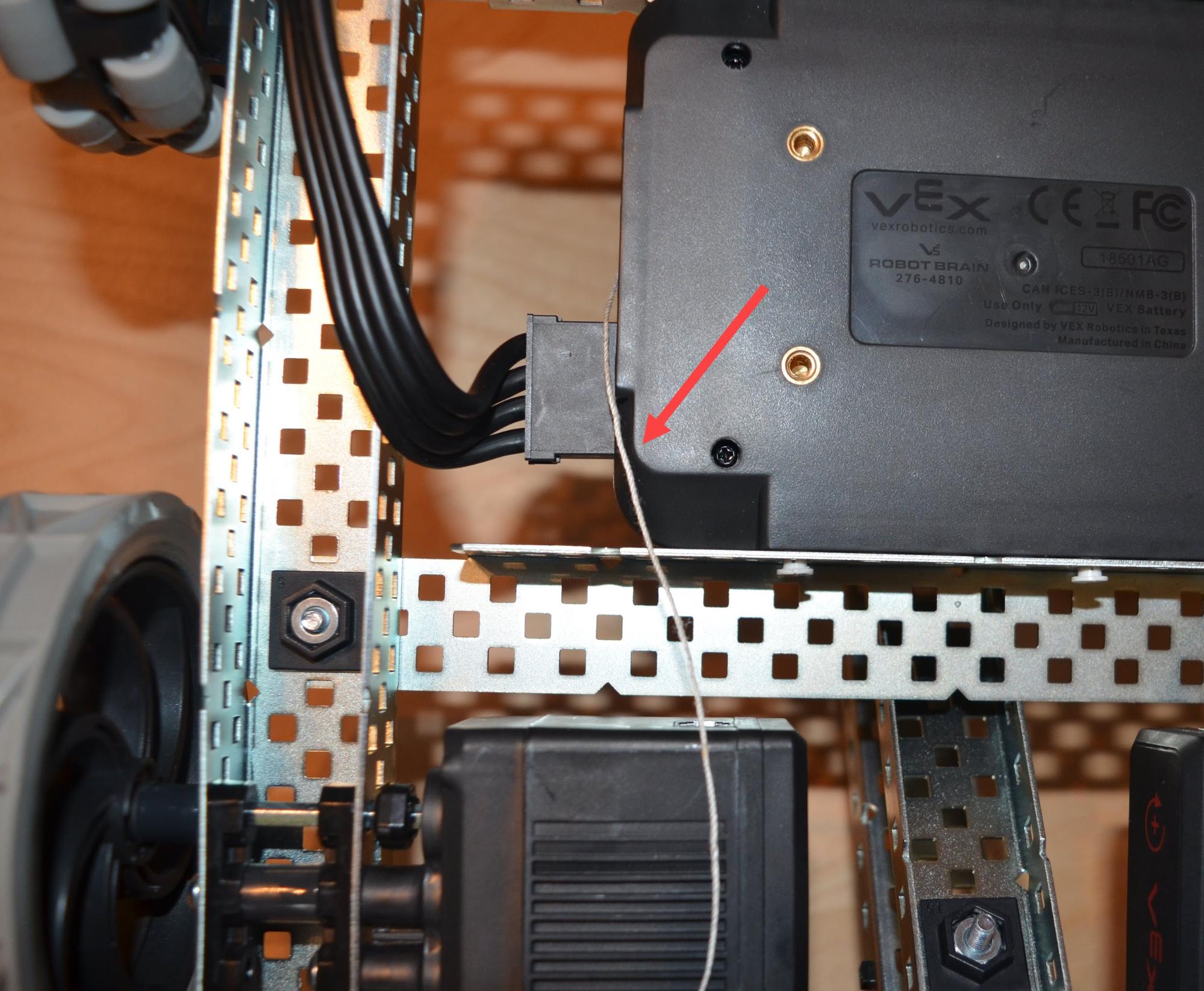

केबल कठोर हो सकती है और उसे बिछाना कठिन हो सकता है। यदि ऐसा है, तो दो स्मार्ट पोर्ट के बीच की दूरी मापने के लिए एक तार का उपयोग करना एक विकल्प है।

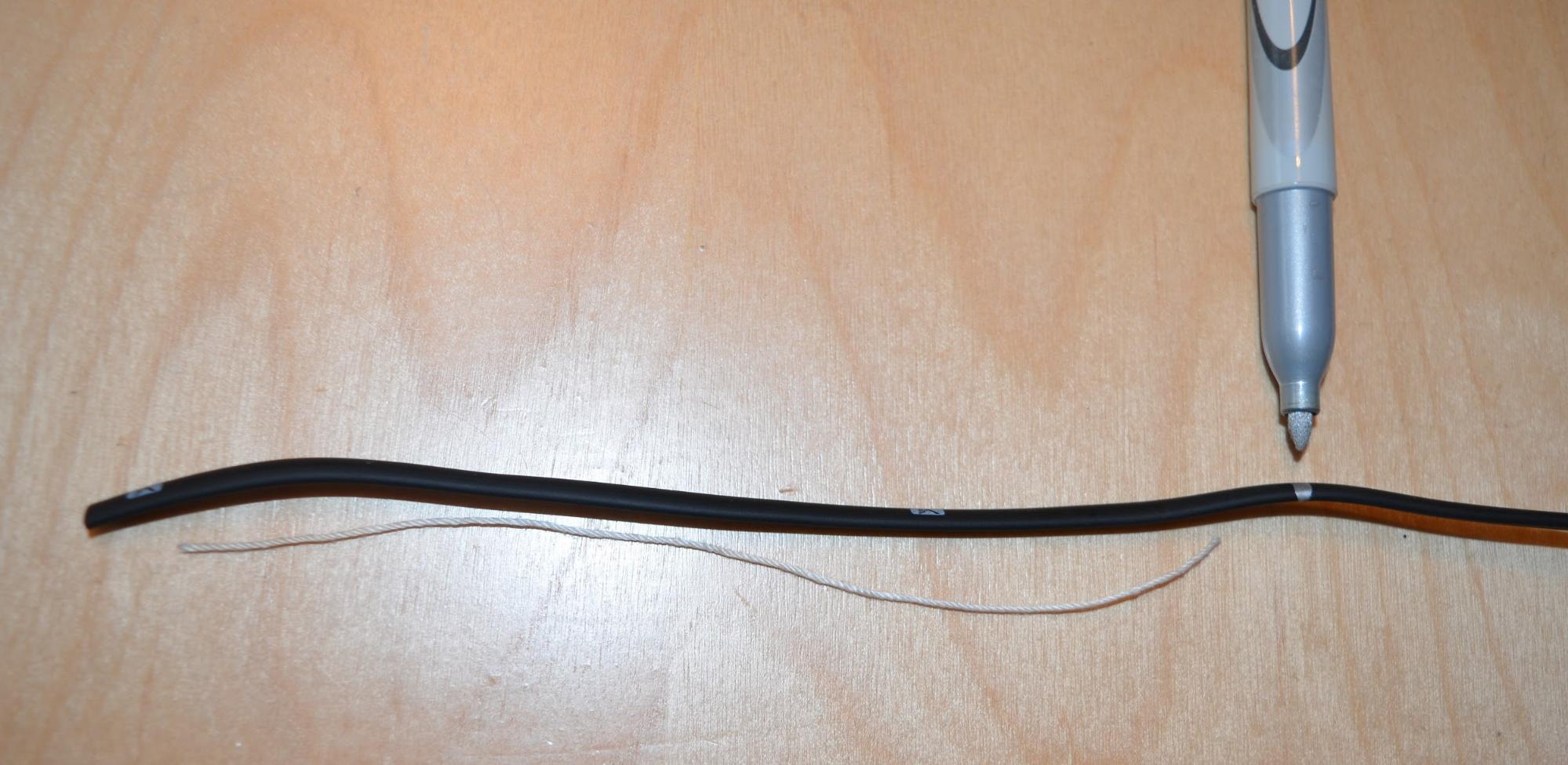

एक बार केबल की लंबाई माप लेने के बाद, कनेक्टर के लिए प्रत्येक छोर पर थोड़ी अतिरिक्त जगह छोड़ दें। फिर, मार्कर या अन्य लेखन उपकरण का उपयोग करके, केबल पर उस स्थान को चिह्नित करें जहां इसे काटा जाना चाहिए।
दूसरा विकल्प यह है कि तार के एक टुकड़े को केबल की अपेक्षित लंबाई में काट लिया जाए। फिर, दूरी मापने के लिए तार को केबल के बगल में रखें, तथा कट स्थान को चिह्नित करने से पहले कनेक्टर के लिए प्रत्येक छोर पर थोड़ी अतिरिक्त जगह छोड़ दें।

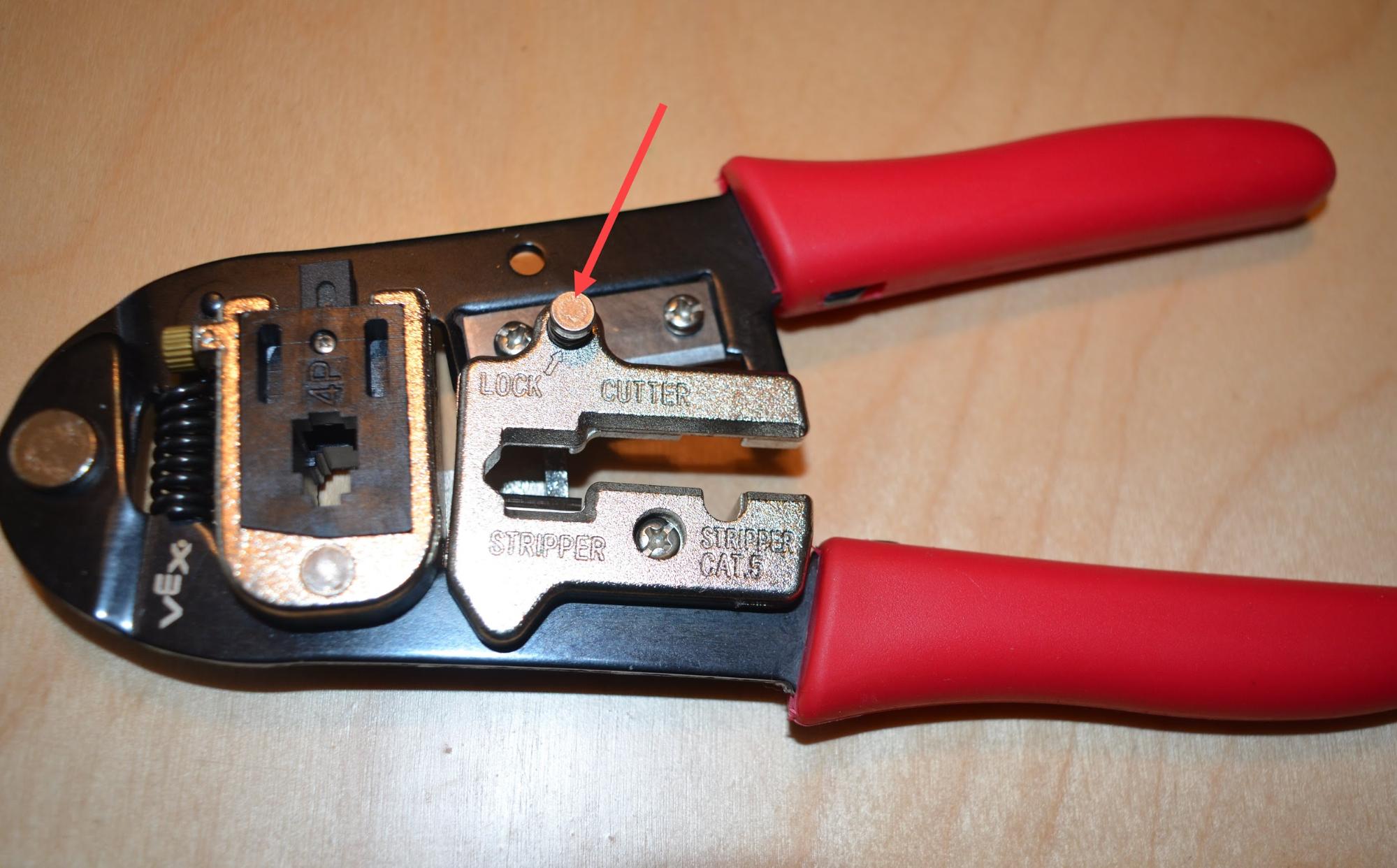

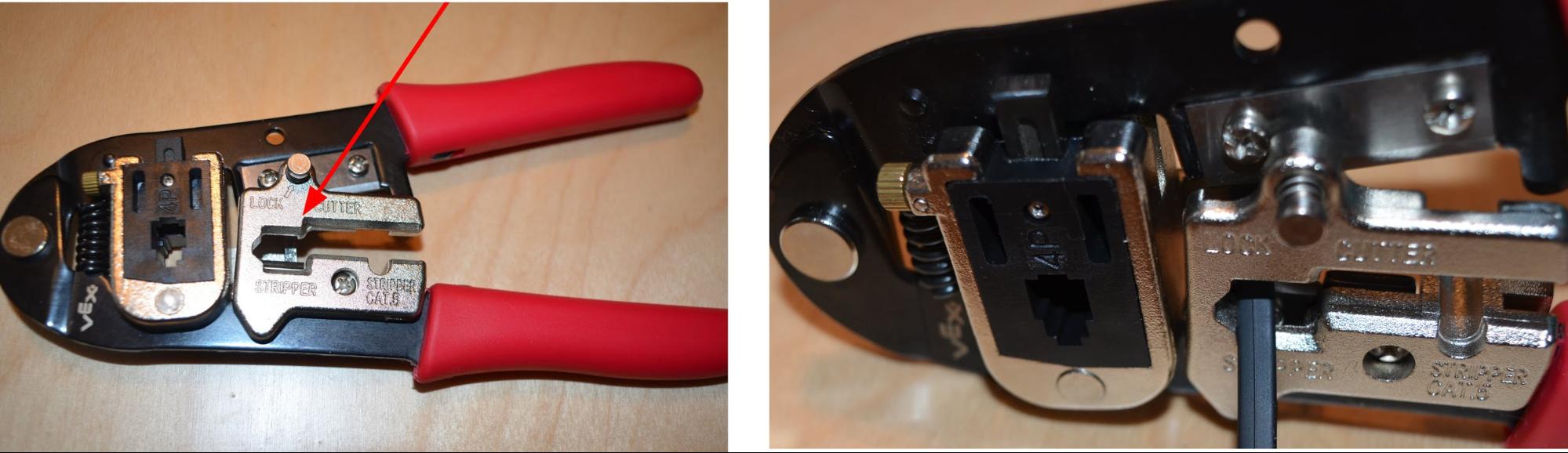

यदि आपका क्रिम्पिंग उपकरण लॉक हो गया है, तो हैंडल को एक साथ दबाएं या लॉक पिन को ऊपर खींचें।

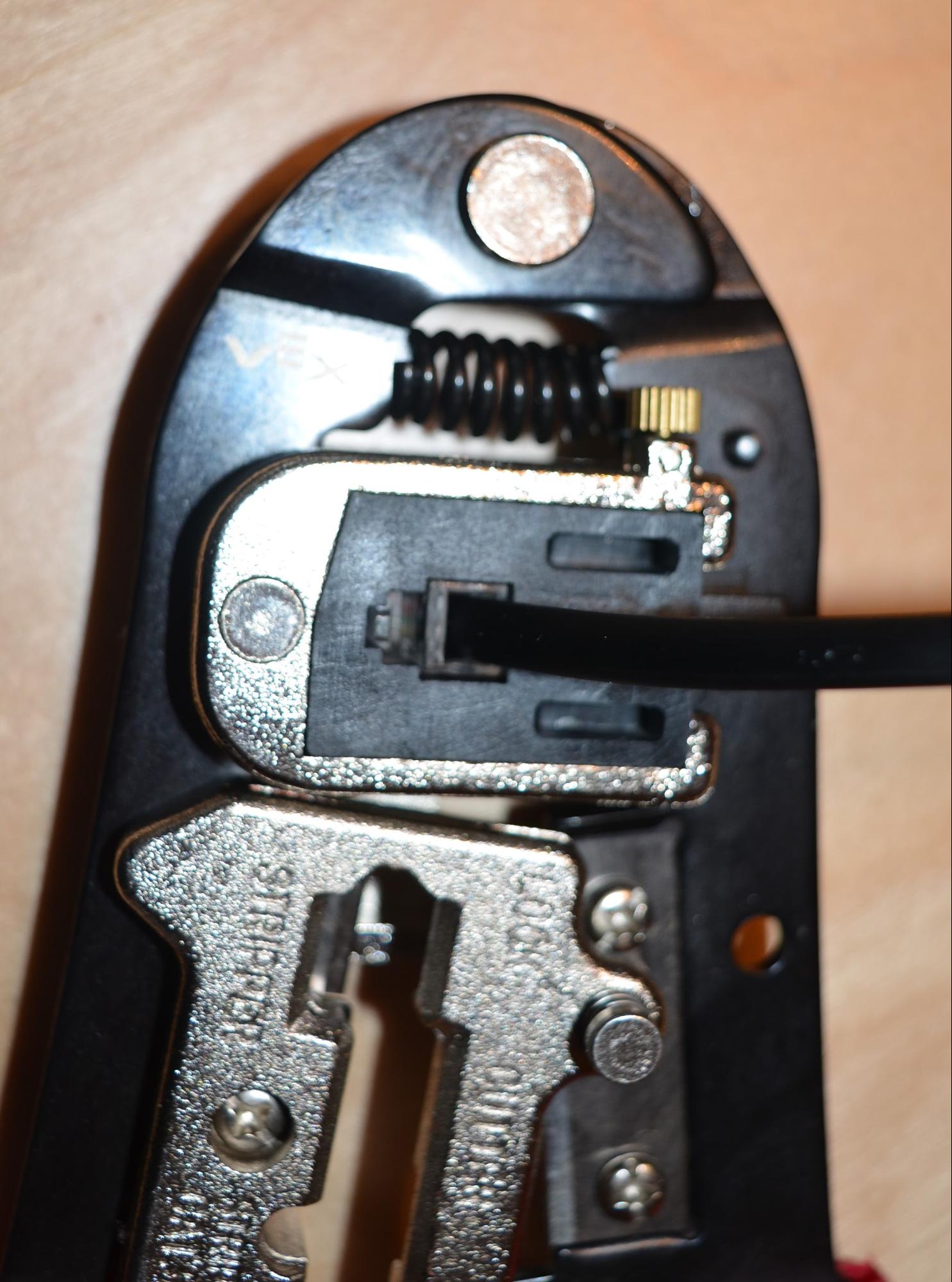

उपकरण के कटर भाग में केबल को वांछित लंबाई तक डालें और केबल को इस प्रकार संरेखित करें कि कट वर्गाकार हो। हैंडल को तब तक एक साथ दबाएं जब तक केबल पूरी तरह से कट न जाए।
V5 स्मार्ट केबल से काले आवरण के सिरों को अलग करना

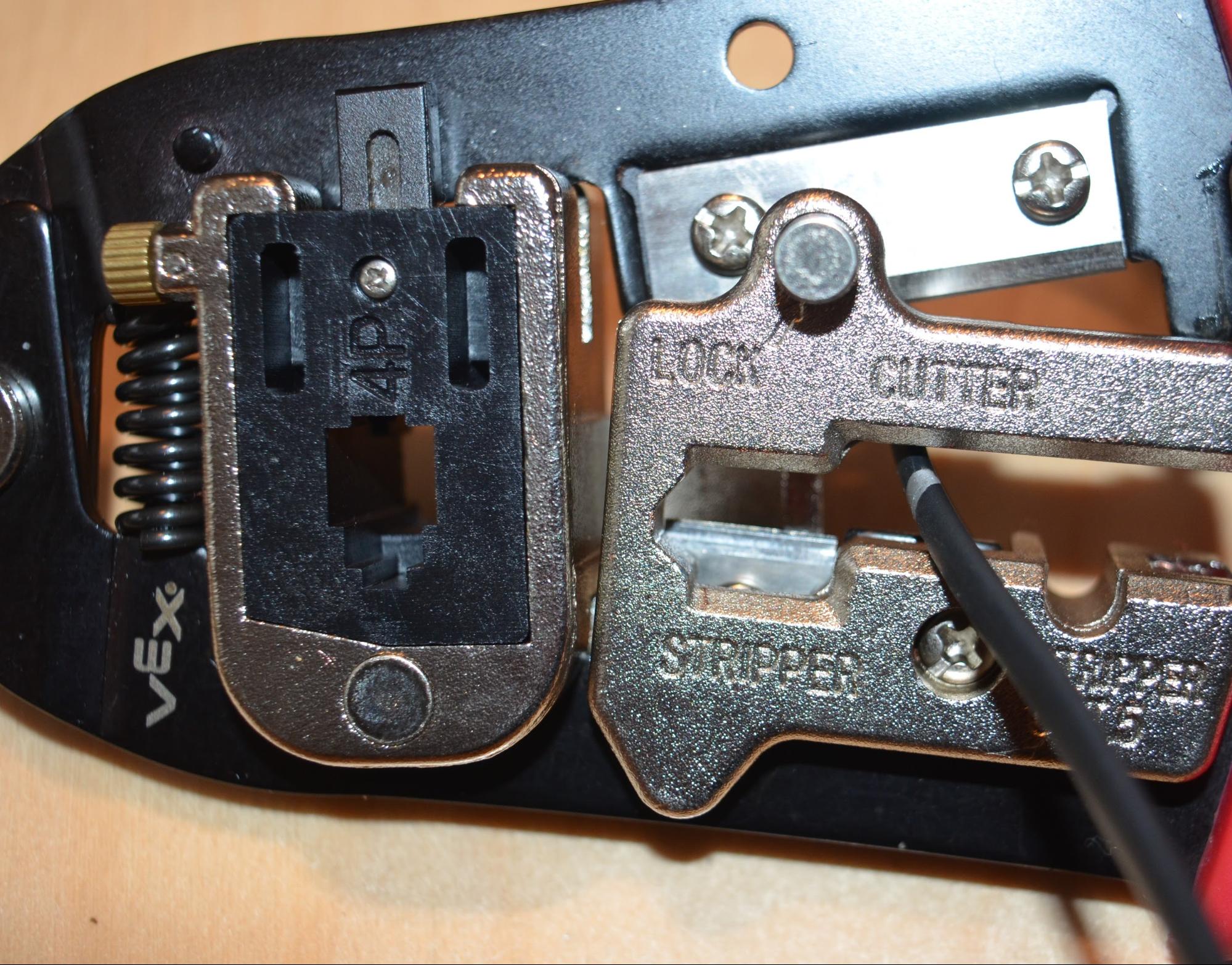

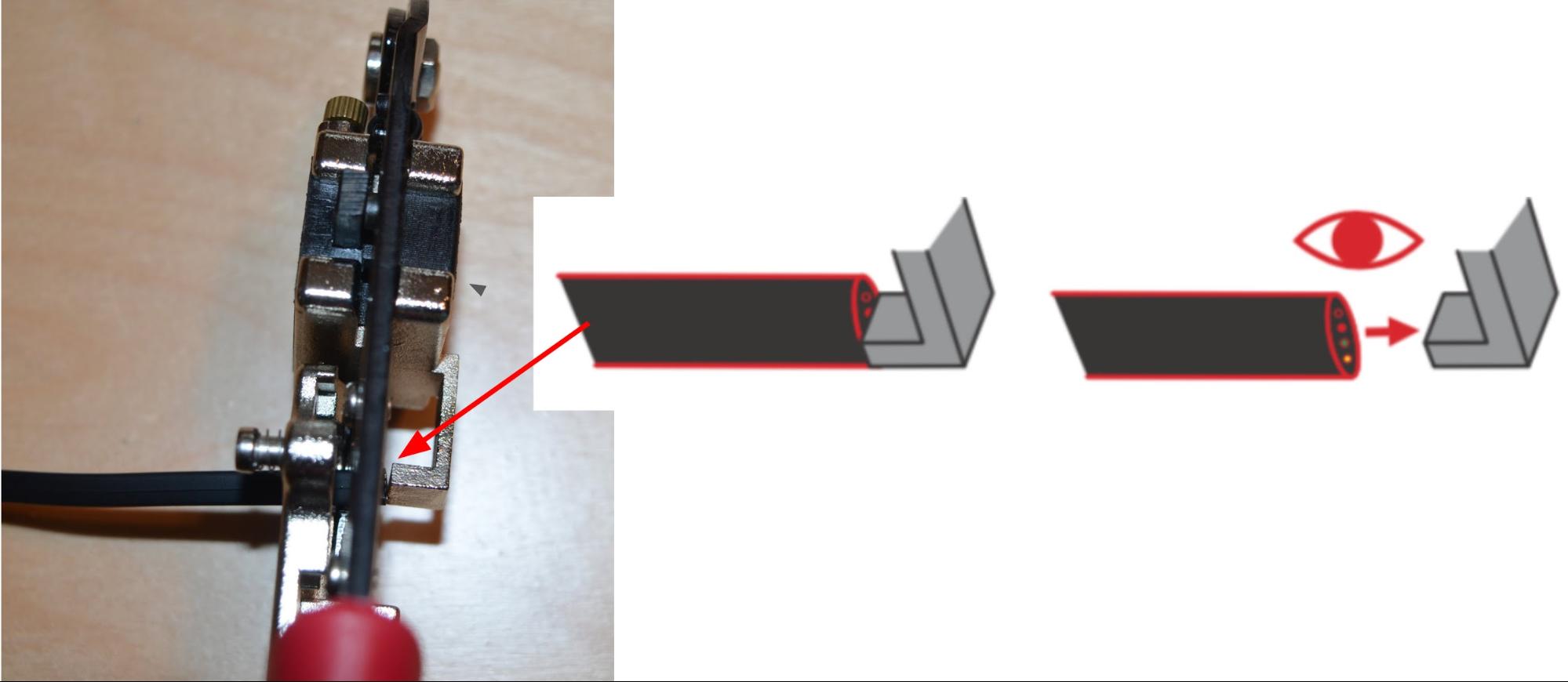

केबल के एक सिरे को उपकरण के स्ट्रिपर भाग में डालें। सुनिश्चित करें कि आप केबल को क्रिम्पिंग टूल के सही तरफ डाल रहे हैं।

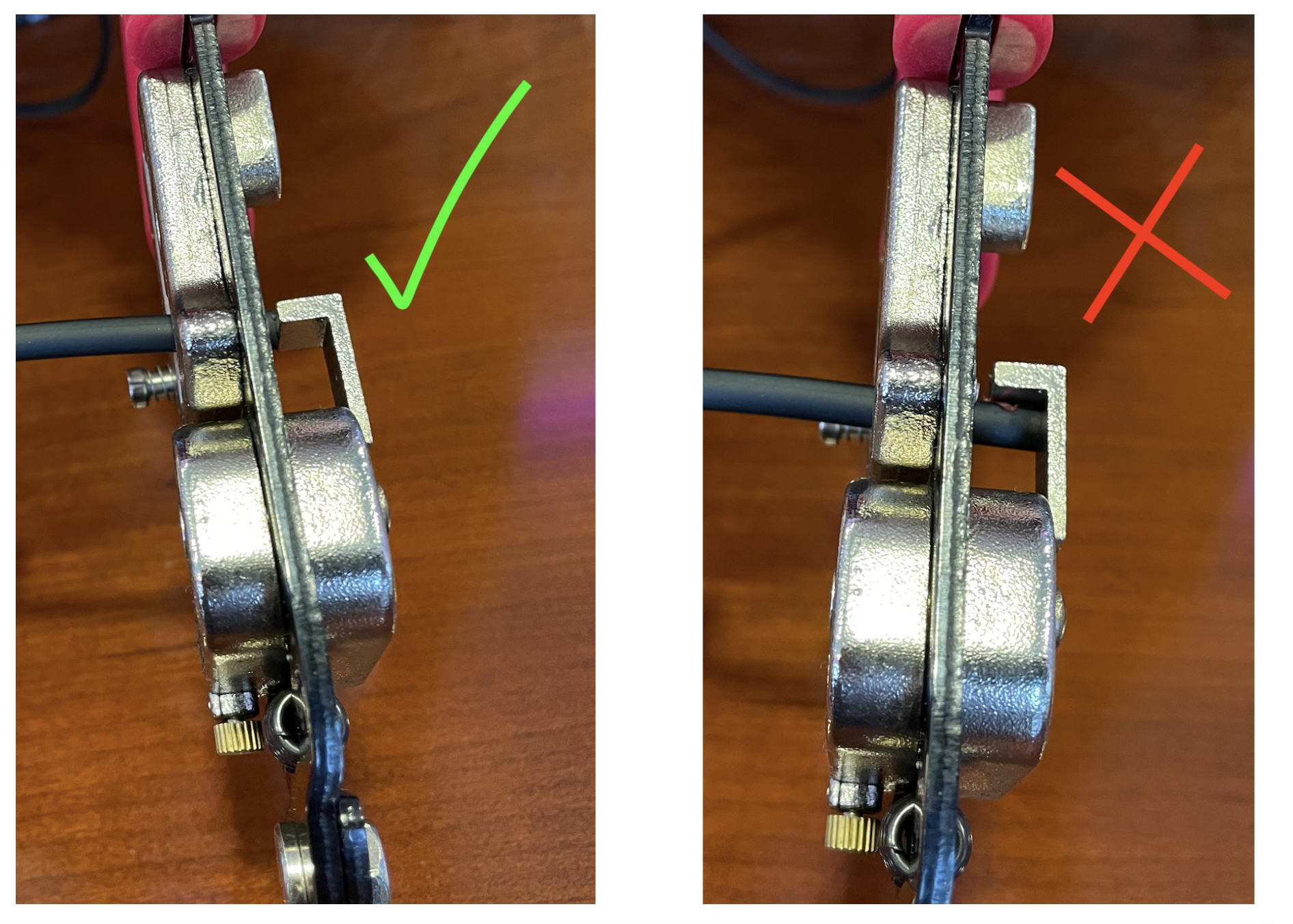

केबल को इस प्रकार संरेखित करें कि वह उपकरण के पीछे स्थित गहराई गेज के अंत के साथ समतल हो जाए।
केबल को पूरी तरह पीछे की ओर धकेलें, नहीं करें। स्टॉपर पर रुकना सुनिश्चित करें, अन्यथा आप बहुत अधिक आवरण उतार देंगे।
एक बार केबल को अंदर डालकर स्टॉपर के ऊपर रख दिया जाए, तो उपकरण के हैंडल को एक साथ दबाएँ।
हैंडल दबाते समय केबल को इधर-उधर हिलाना सहायक हो सकता है। इससे काले आवरण को ढीला करने में मदद मिलेगी।
बाहरी काले आवरण को धीरे-धीरे आगे-पीछे करें जब तक कि वह ढीला न हो जाए और उसे हटाया न जा सके।
जब आप काला आवरण हटा रहे हों तो रहें कि अंदर के तार बाहर न खिंचें।
केबल के दूसरे पक्ष के लिए पिछले दो चरणों को दोहराएं।

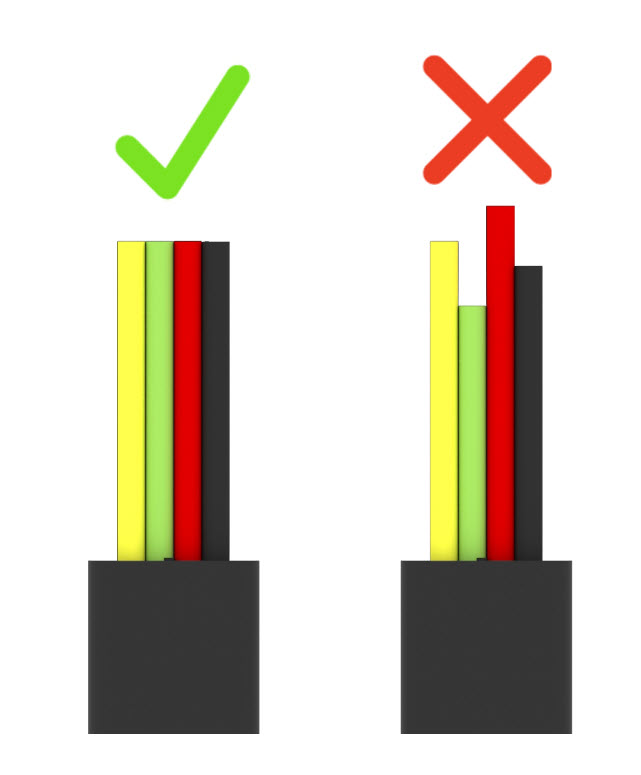

एक बार केबल के दोनों ओर कट जाने के बाद, सुनिश्चित करें कि सभी रंगीन तार समतल हों।
कनेक्टर्स का उचित संरेखण
केबल के एक सिरे को केबल कनेक्टर में पूरी तरह से डालें। सुनिश्चित करें कि सभी चार तार (पीले, हरे, लाल और काले) कनेक्टर के अंत तक विस्तारित हों।
केबल को 180 डिग्री पर पलटें और केबल के दूसरी ओर के चारों तारों को दूसरे केबल कनेक्टर में पूरी तरह से डालें।
सुनिश्चित करें कि लॉकिंग टैब्स संरेखित हों ताकि वे केबल के में हों।
लॉकिंग टैब्स को इस प्रकार संरेखित करने से कि वे केबल के विपरीत दिशा में हों, यह सुनिश्चित हो जाएगा कि तारों के रंगों का क्रम दोनों सिरों पर बाएं से दाएं समान होगा।

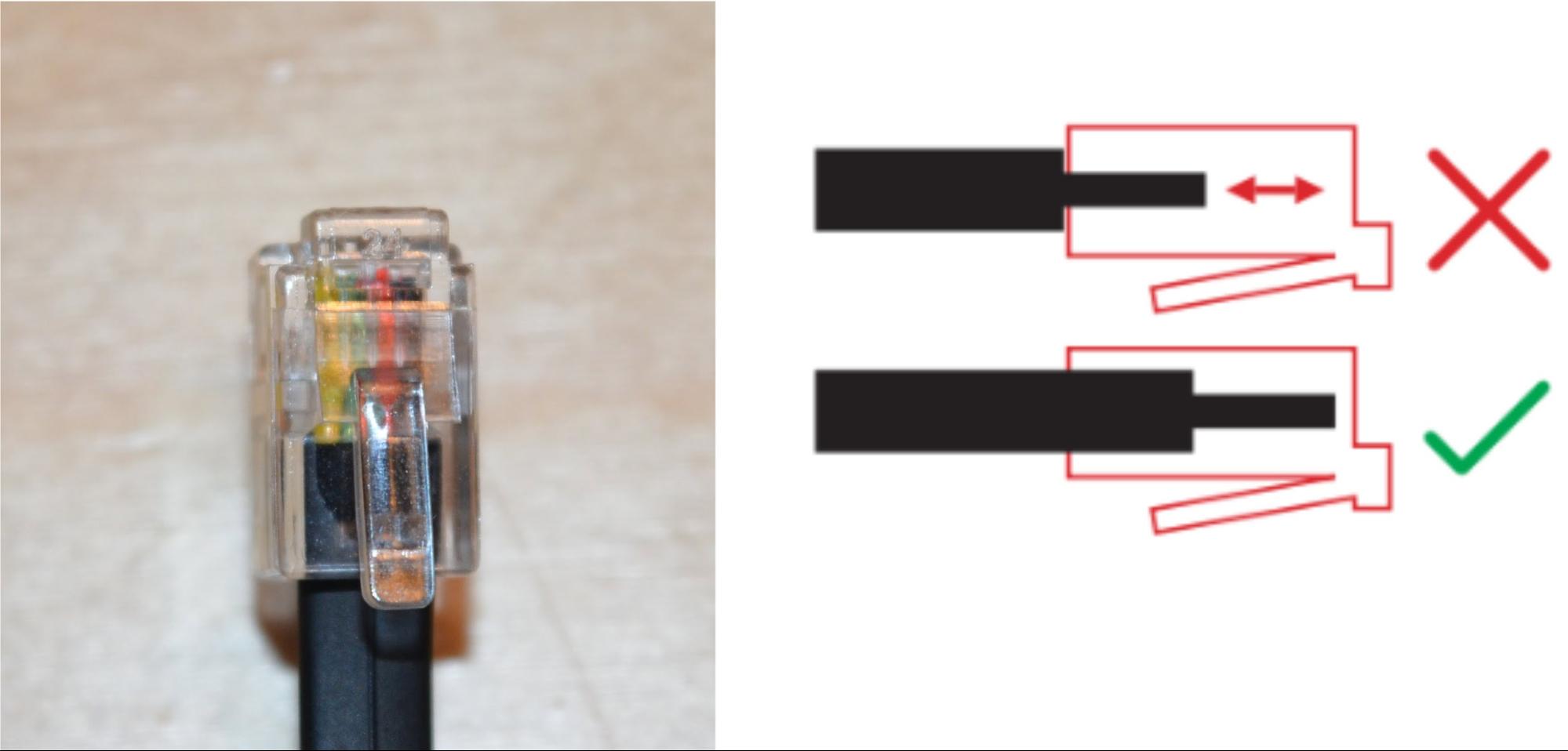

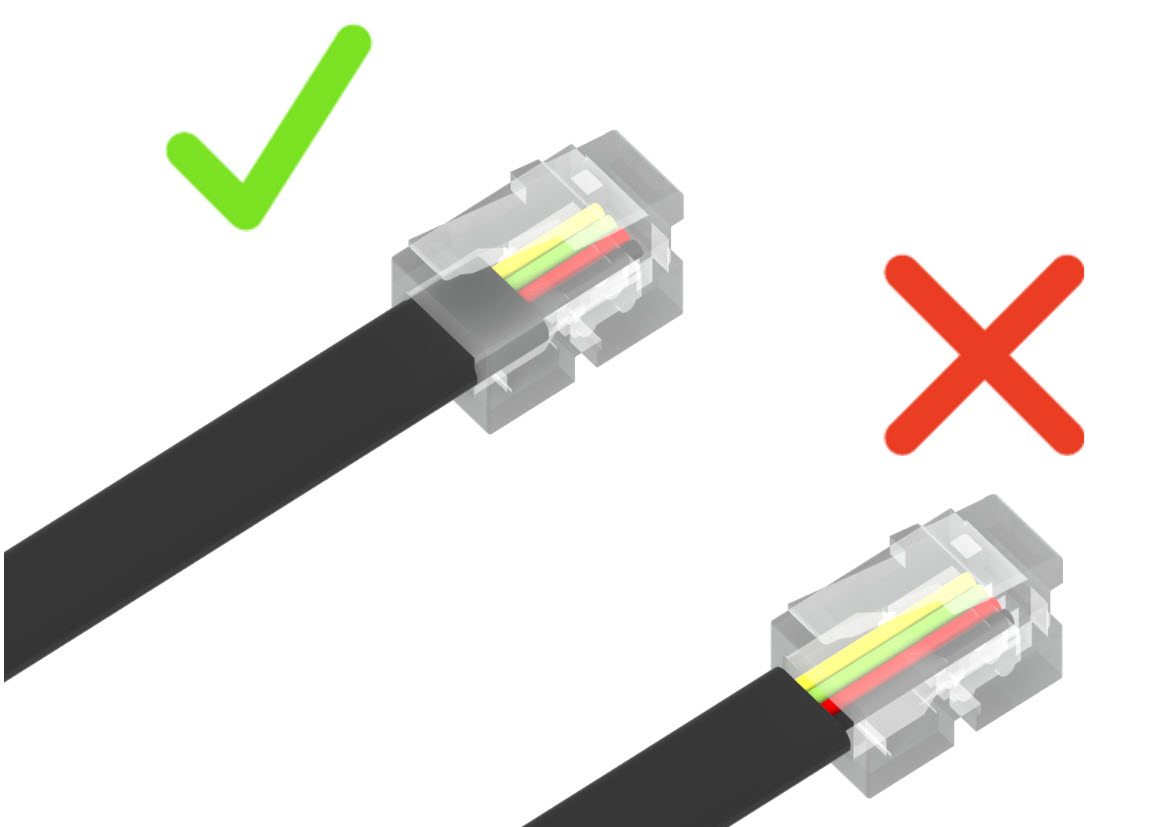

सुनिश्चित करें कि काला आवरण स्पष्ट कनेक्टर में डाला गया है। रंगीन तार खुले नहीं होने चाहिए।
क्रिम्पिंग और कनेक्शन की जाँच
केबल कनेक्टर को उपकरण के क्रिम्पिंग अनुभाग में रखें। हैंडल को तब तक बहुत मजबूती से एक साथ दबाएं जब तक कि वे हिलना बंद न कर दें।
आपको कनेक्टर के धातु के कांटे तार में बैठते हुए महसूस होने चाहिए। अब केबल के दूसरे छोर पर कनेक्टर के साथ यही प्रक्रिया दोहराएं।

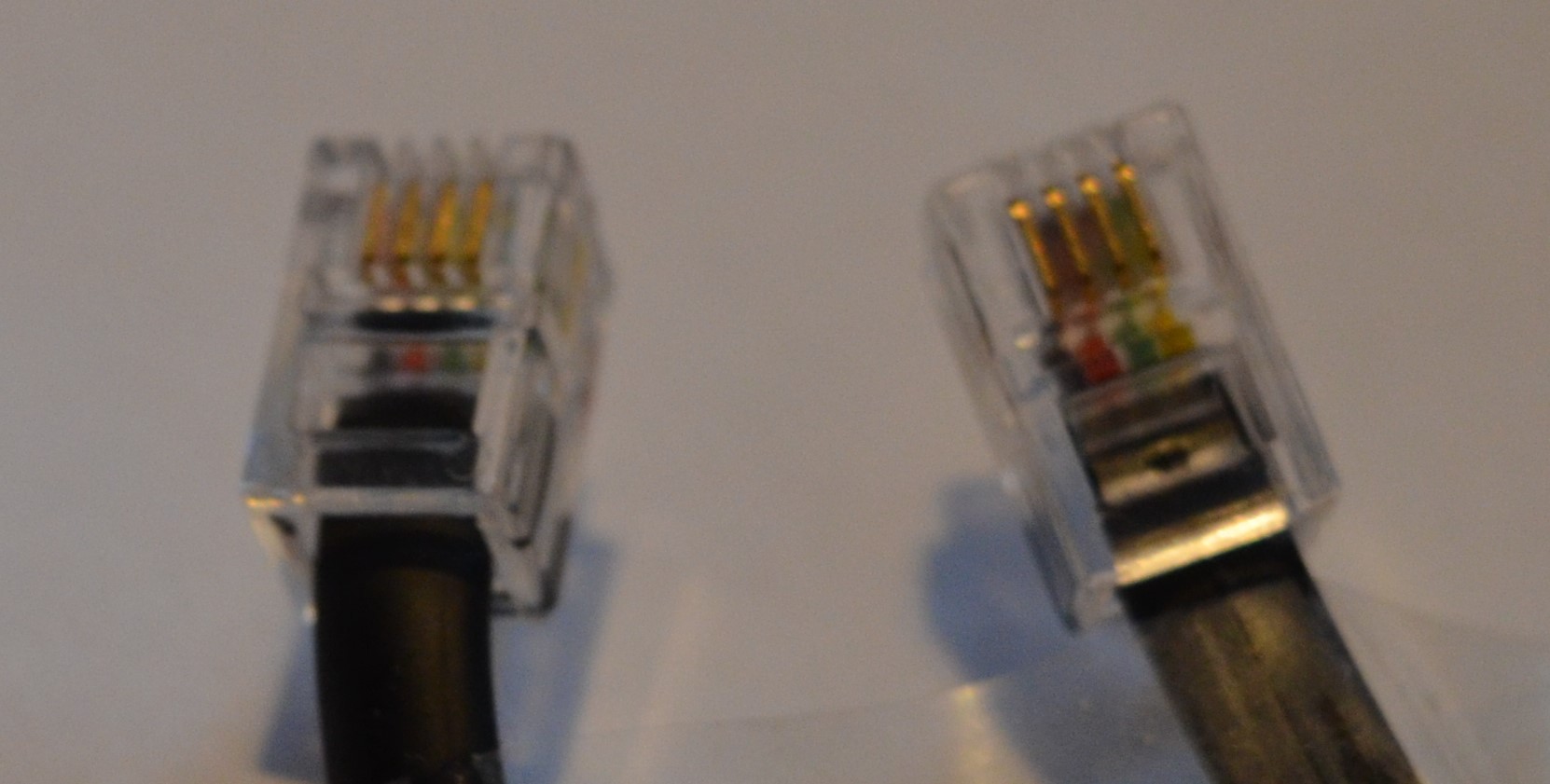

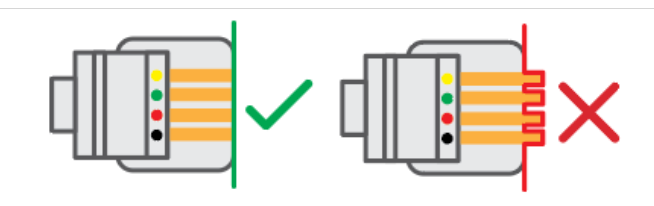

कनेक्टरों को समेटने के बाद कनेक्टर का निरीक्षण करना महत्वपूर्ण है ताकि यह सुनिश्चित किया जा सके कि कांटे पूरी तरह से समेटे गए हैं।
यह बहुत महत्वपूर्ण है. यदि प्रोंग्स नहीं बल्कि फ्लश हैं, तो आपका नया स्मार्ट केबल पहुंचाएगा जिसमें इसे प्लग किया गया है।
एक बार जब आप अपने केबल को क्रिम्पिंग और निरीक्षण कर लें, तो अच्छे कनेक्शन की जांच करें।
अपने नए कस्टम लंबाई वाले V5 स्मार्ट केबल के एक तरफ को V5 रोबोट ब्रेन के स्मार्ट पोर्ट में और दूसरी तरफ को V5 स्मार्ट मोटर में प्लग करें।
अपने V5 रोबोट ब्रेन को चालू करें, यदि V5 स्मार्ट मोटर स्मार्ट पोर्ट लाल रंग में जलता है तो कनेक्शन अच्छा है।
एक बार जब आप आश्वस्त हो जाएं कि नए केबल का कनेक्शन अच्छा है, तो केबल का उपयोग किसी भी V5 स्मार्ट मोटर या अन्य V5 डिवाइस के साथ किया जा सकता है।
उचित केबल प्रबंधन के बारे में अधिक जानकारी के लिए, VEX लाइब्रेरीसे यह आलेख देखें।
