VEX IQ पिन, कनेक्टर और स्टैंडऑफ़ को समझना

VEX प्लास्टिक कनेक्टर और स्टैंडऑफ, VEX प्लास्टिक निर्माण प्रणाली के लिए फास्टनर हैं। (प्रथम पीढ़ी) और (द्वितीय पीढ़ी) किट में शामिल कनेक्टर और स्टैंडऑफ एक ही तरीके से काम करते हैं, लेकिन अलग-अलग रंग के हो सकते हैं। (दूसरी पीढ़ी) किट अतिरिक्त प्रकार के कनेक्टर और स्टैंडऑफ प्रदान करती है।

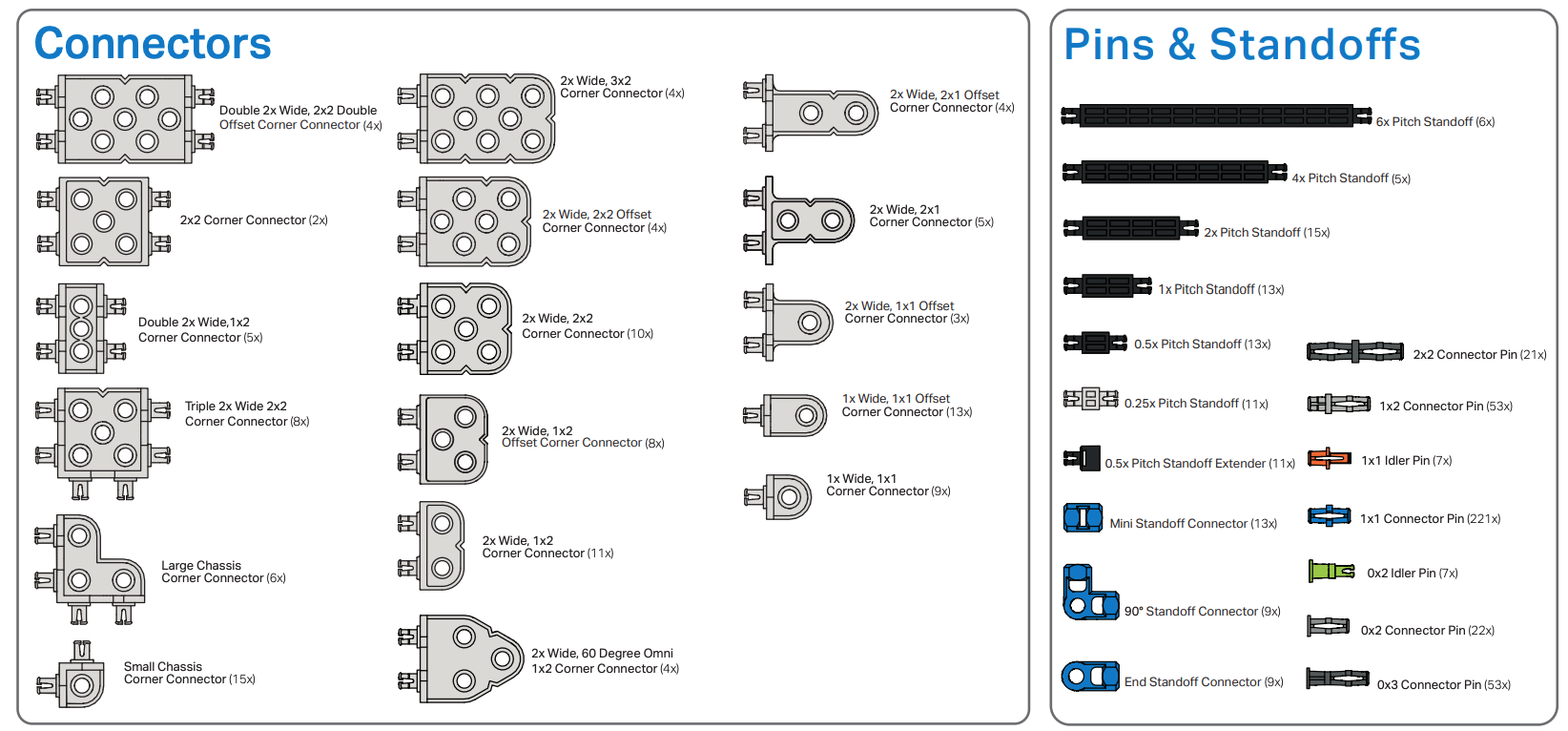

यह चित्र IQ (द्वितीय पीढ़ी) कनेक्टर्स और स्टैंडऑफ़ को दर्शाता है।

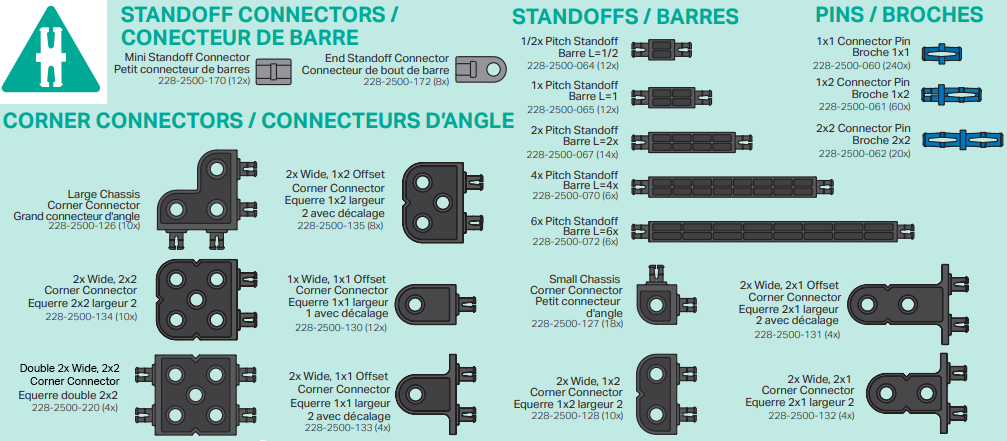

यह चित्र IQ (प्रथम पीढ़ी) कनेक्टर्स और स्टैंडऑफ़ को दर्शाता है।

VEX प्लास्टिक कनेक्टर/स्टैंडऑफ के कार्य कनेक्टर के प्रकार के आधार पर सामान्य से लेकर बहुत विशिष्ट उपयोगों तक होते हैं।

पिंस

पिन का उपयोग रोबोट के इलेक्ट्रॉनिक्स से लेकर रोबोट की संरचना तक कई घटकों को जोड़ने के लिए किया जाता है।  पिन प्रकारों के कुछ उदाहरण नीचे दिए गए हैं:

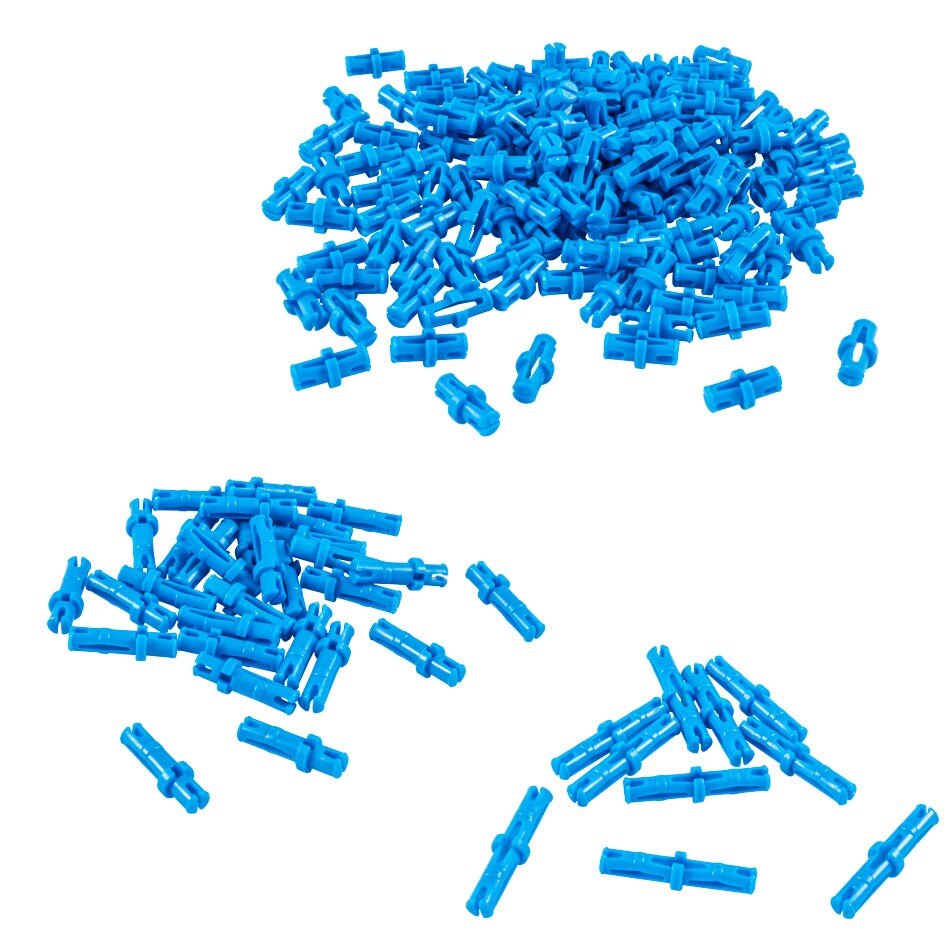

• कनेक्टर पिन को घटकों के छेदों में जोड़ने के लिए डिज़ाइन किया गया है। इसमें 1x1 कनेक्टर पिन होते हैं जो एक घटक को दूसरे से जोड़ने के लिए डिज़ाइन किए गए हैं, जैसे रोबोट के मस्तिष्क को एक बीम से जोड़ना। (इसका एक उदाहरण VEX IQ क्लॉबोट निर्माण निर्देशों में देखा जा सकता है।) 1x2 कनेक्टर पिन होते हैं जो एक घटक को दो अतिरिक्त घटकों से जोड़ते हैं, जैसे कि कॉर्नर कनेक्टर को 2X बीम से जोड़ना और फिर एक अतिरिक्त 1X बीम को जोड़ना। अंत में, 2x2 कनेक्टर पिन हैं जो घटकों की दो परतों को घटकों की दो अतिरिक्त परतों से जोड़ सकते हैं।

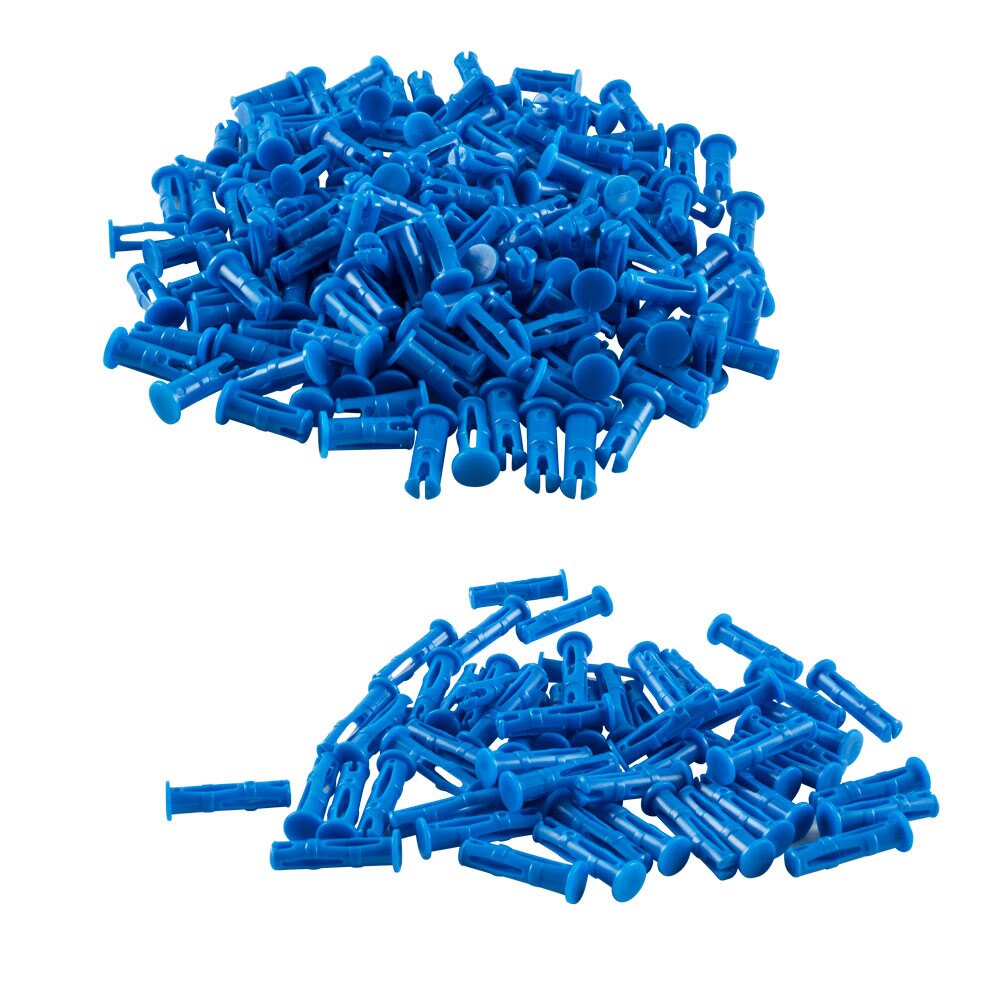

• कैप्ड कनेक्टर पिन उन डिजाइनों में एक अन्य प्रकार का कनेक्शन प्रदान करते हैं, जहां मानक कनेक्टर पिन के बाहर खींचे जाने का जोखिम हो सकता है क्योंकि कैप को छेद के माध्यम से नहीं खींचा जा सकता है। कैप्ड कनेक्टर पिन का उपयोग असेंबली को असेंबल करने के बाद उसे मजबूत करने के लिए भी किया जा सकता है, क्योंकि पिन को बाहरी सतह से डाला जा सकता है। इन पिनों को एक घटक के छेद से होकर अगले घटक के छेद में डालने के लिए डिज़ाइन किया गया है। दो घटकों को एक साथ जोड़ने के लिए 0x2 पिन हैं और घटकों की तीन परतों को जोड़ने के लिए 0x3 पिन हैं।

गतिरोध

स्टैंडऑफ का उपयोग दो भागों को एक दूसरे से अलग करने के लिए किया जाता है, जबकि एक कठोर कनेक्शन बनाया जाता है। इसका एक उदाहरण होगा, दो 2X बीम को अलग करना ताकि उनके बीच ड्राइव गियर की एक श्रृंखला रखी जा सके। स्टैंडऑफ को खेल के टुकड़ों को संभालने के लिए भी जोड़ा जा सकता है, जैसे कि एक भुजा के अंत में एक कांटा बनाना।  उपलब्ध स्टैंडऑफ में 0.5x, 1x, 2x, 4x और 6x लंबाई शामिल हैं। स्टैंडऑफ में स्टैंडऑफ कनेक्टर भी शामिल होते हैं, जैसे कि एंड स्टैंडऑफ कनेक्टर, जो स्टैंडऑफ के अंत में एक धुरी बिंदु बना सकते हैं, और मिनी और स्टैंडर्ड स्टैंडऑफ कनेक्टर, जो स्टैंडऑफ को एक दूसरे से जोड़ने की अनुमति देते हैं।

कॉर्नर कनेक्टर

कॉर्नर कनेक्टर विभिन्न प्रकार के अभिविन्यासों में आते हैं, जिससे बीम, प्लेट और अन्य घटकों को जोड़ने वाले त्रि-आयामी डिजाइन बनाने के लिए लगभग अंतहीन विकल्प उपलब्ध होते हैं। उपलब्ध कॉर्नर कनेक्टरों में से कुछ में शामिल हैं:
