चरण 1: उन भागों को इकट्ठा करें जिनकी आपको आवश्यकता होगी
आवश्यक भाग हैं:
(1) 90 डिग्री गसेट पैक (276-7761)से 90 डिग्री फ्लैट गसेट

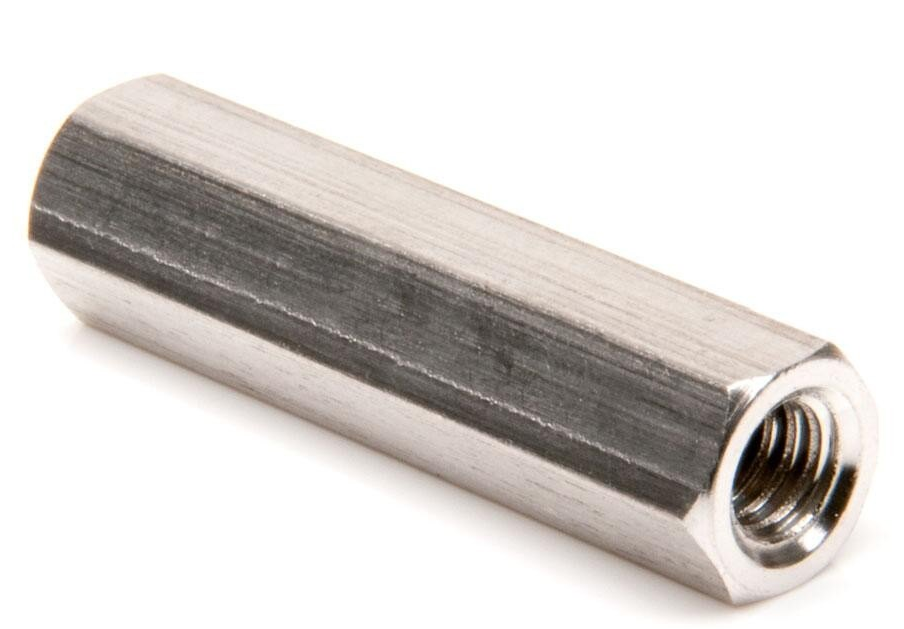

(2) 1.00" स्टैंडऑफ़ 1.00" स्टैंडऑफ़ (10-पैक) (275-1016)
(8) #8-32 x 3/8" स्टार ड्राइव स्क्रू #8-32 x 3/8" स्टार ड्राइव स्क्रू (100-पैक) (276-4991)

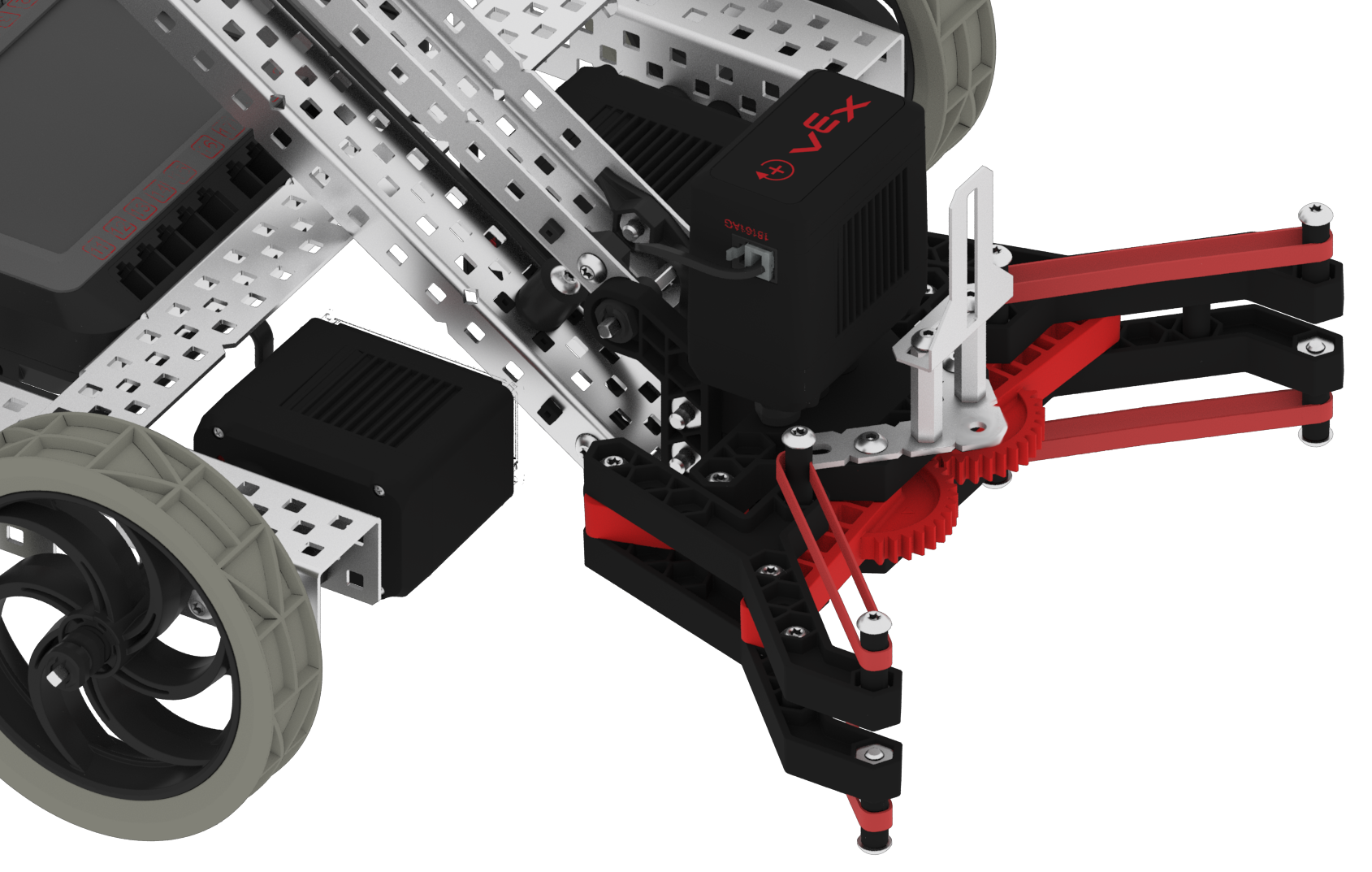

चरण 2: माउंट को V5 क्लॉ के शीर्ष पर जोड़ें
दो #8-32 x 3/8" स्टार ड्राइव स्क्रू का उपयोग करके एंगल गसेट को दो 1.00" स्टैंडऑफ़ से जोड़ें।
इसके बाद, प्लेट के नीचे से दो #8-32 x 3/8" स्टार ड्राइव स्क्रू का उपयोग करके 1.00" स्टैंडऑफ को 90 डिग्री फ्लैट गसेट से जोड़ें।
दो #8-32 x 3/8" स्टार ड्राइव स्क्रू का उपयोग करके पंजे के शीर्ष पर 90 डिग्री फ्लैट गसेट को जोड़ें।
नोट: अन्य सेंसर समान माउंटिंग विधि का उपयोग कर सकते हैं।

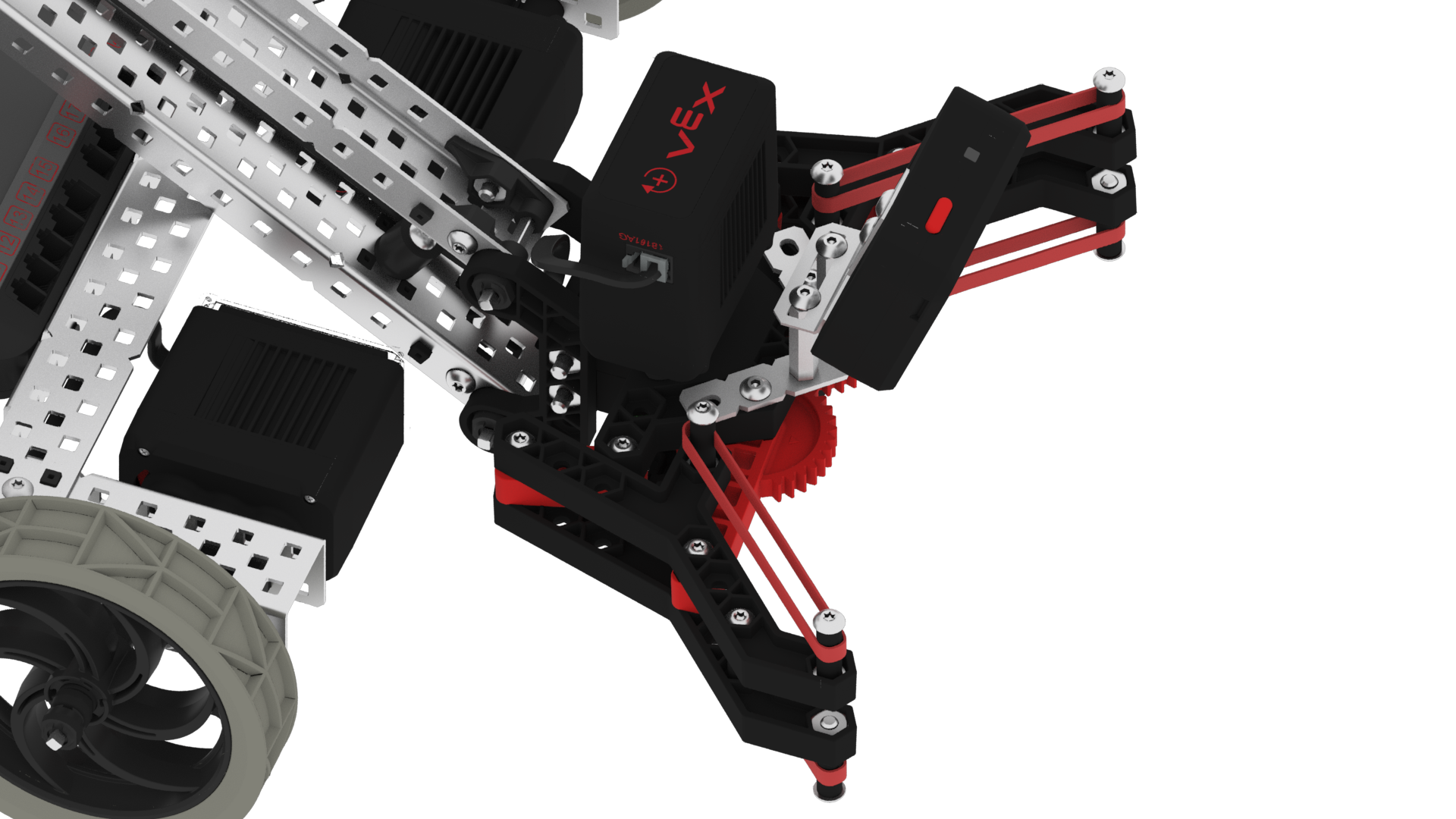

चरण 3: विज़न सेंसर संलग्न करें
दो #8-32 x 3/8" स्टार ड्राइव स्क्रू का उपयोग करके एंगल गसेट को विज़न सेंसर के पीछे सुरक्षित करने के लिए स्क्रूड्राइवर का उपयोग करें।
एंगल गसेट को नीचे की ओर मोड़ें ताकि विज़न सेंसर वांछित कोण पर आ जाए।
विज़न सेंसर को V5 रोबोट ब्रेन पर स्मार्ट पोर्ट से जोड़ने के लिए स्मार्ट केबल का उपयोग करें।
नोट: विज़न सेंसर को माउंट करते समय, कोडिंग समस्याओं से बचने के लिए सुनिश्चित करें कि यह सीधा और क्षैतिज हो।
