V5 मोटर डैशबोर्ड देखना – वेक्स लाइब्रेरी

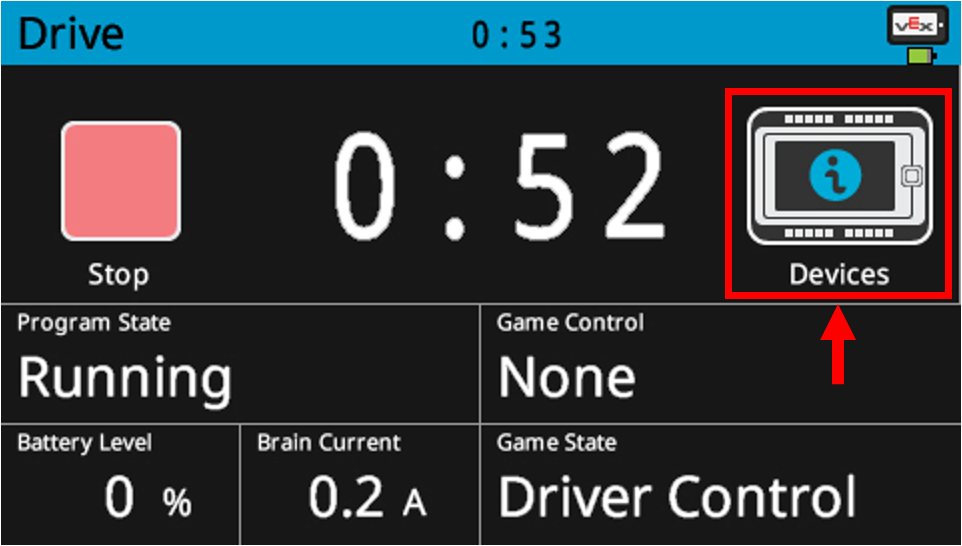

किसी प्रोग्राम के चलने के दौरान ब्रेन स्क्रीन दिखाई देती है। मेनू में डिवाइसेस का विकल्प है और यह हाइलाइट किया हुआ है।

जब कोई प्रोग्राम चल रहा हो तो डिवाइस पर क्लिक करें

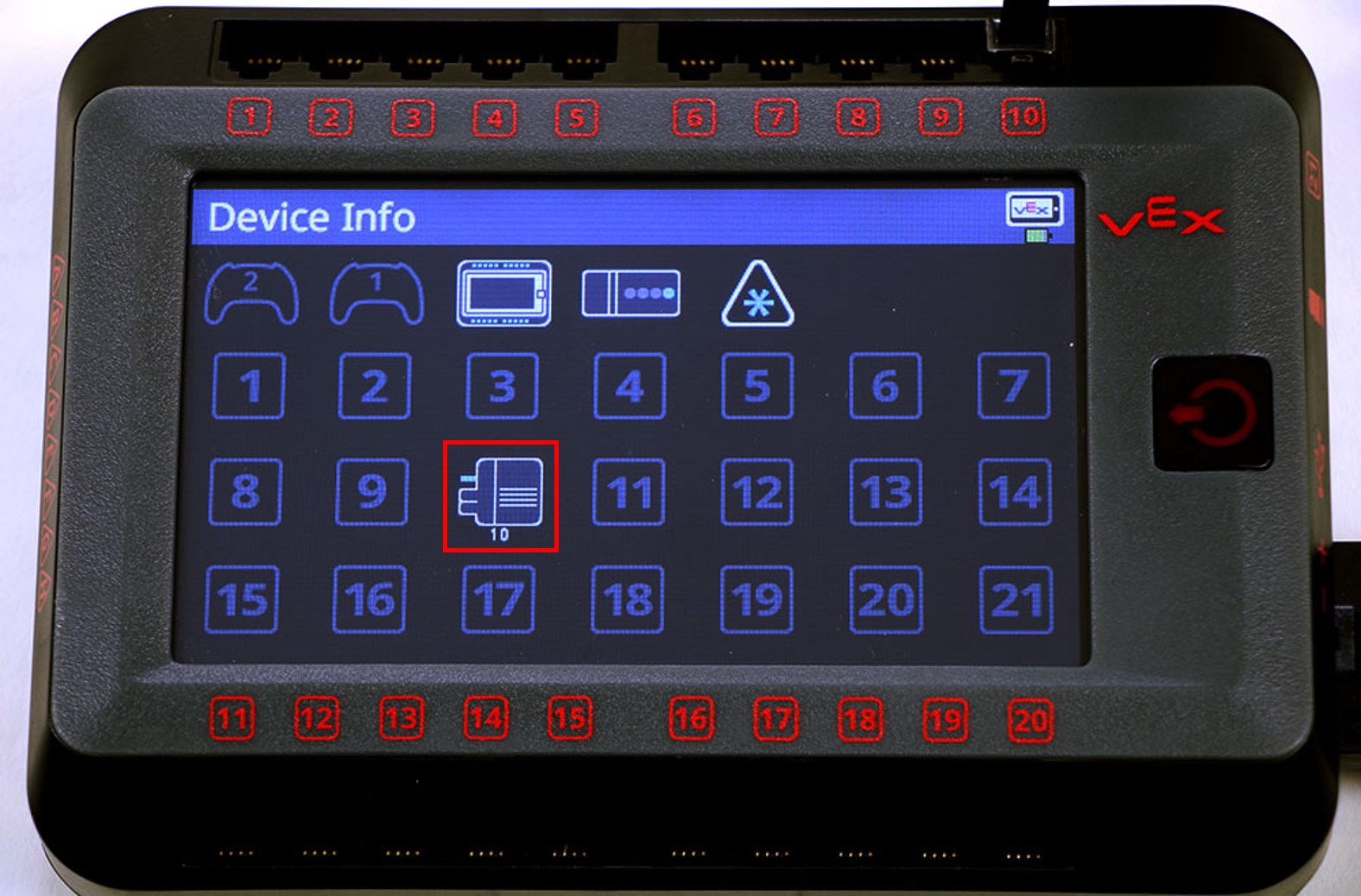

ब्रेन स्क्रीन डिवाइस इन्फो मेनू में दिखाई देती है, जिसमें ब्रेन के सभी स्मार्ट पोर्ट और कनेक्टेड डिवाइसों की सूची होती है। डिवाइस इन्फो मेनू में स्मार्ट मोटर आइकन को हाइलाइट किया गया है, जो यह दर्शाता है कि इसे चुनकर इसका सूचना मेनू खोला जा सकता है।

V5 स्मार्ट मोटर का मोटर डैशबोर्ड देखने के लिए उसे चुनें

स्मार्ट मोटर इन्फो मेनू में ब्रेन स्क्रीन दिखाई देती है, जिसमें डिवाइस का डेटा सूचीबद्ध होता है। यह मेनू मोटर के गियर अनुपात, घूर्णन, डिग्री, वेग, शक्ति और टॉर्क का डेटा दिखाता है।

प्रदान किए गए डेटा की समीक्षा करें

नोट: सुनिश्चित करें कि मोटर विंडो के गियर्स फ्रेम में प्रदर्शित गियर अनुपात उस V5 स्मार्ट मोटर कार्ट्रिज से मेल खाता है जिसके साथ मोटर को जोड़ा गया है। गियर अनुपात डिस्प्ले को टच स्क्रीन पर गियर फ्रेम को छूकर बदला जा सकता है।
