VEXcode IQ (प्रथम पीढ़ी) में 2-मोटर ड्राइवट्रेन कॉन्फ़िगर करना – वेक्स लाइब्रेरी

VEX IQ (दूसरी पीढ़ी) का उपयोग कर रहे हैं? यह लेख देखें.

VEXcode IQ के साथ प्रोग्रामिंग शुरू करते समय, ड्राइवट्रेन श्रेणी के ब्लॉक टूलबॉक्स में तब तक दिखाई नहीं देंगे जब तक कि ड्राइवट्रेन कॉन्फ़िगर नहीं किया गया हो।

आप प्रति प्रोजेक्ट केवल एक ड्राइवट्रेन कॉन्फ़िगर कर सकते हैं।

यदि आप गायरो सेंसर के बिना ड्राइवट्रेन को कॉन्फ़िगर कर रहे हैं, यह आलेखदेखें।

ड्राइवट्रेन जोड़ना

VEX IQ रोबोटिक्स प्लेटफॉर्म में उपकरणों के चयन को दर्शाने वाला चिह्न, जिसका उपयोग शैक्षिक संसाधनों और ट्यूटोरियल के लिए ज्ञान आधार के भीतर रोबोट को कॉन्फ़िगर करने के संदर्भ में किया जाता है।

ड्राइवट्रेन को कॉन्फ़िगर करने के लिए, डिवाइस विंडो खोलने के लिए डिवाइस बटन का चयन करें।

रोबोट कॉन्फ़िगरेशन अनुभाग को प्रदर्शित करने वाले VEXcode IQ इंटरफ़ेस का स्क्रीनशॉट, शैक्षिक रोबोटिक्स परियोजनाओं के लिए VEX IQ रोबोटिक्स घटकों और प्रोग्रामिंग सेटिंग्स को कॉन्फ़िगर करने के विकल्प प्रदर्शित करता है।

उस पीढ़ी का चयन करें जिसके साथ आप काम कर रहे हैं।

VEXcode IQ सॉफ्टवेयर इंटरफ़ेस का स्क्रीनशॉट, जिसमें रोबोट कॉन्फ़िगरेशन विकल्प दिखाए गए हैं, जिसमें मोटर्स, सेंसर और प्रोग्रामिंग ब्लॉक के लिए सेटिंग्स शामिल हैं, जिसे VEX IQ रोबोटिक्स परियोजनाओं में शैक्षिक उपयोग के लिए डिज़ाइन किया गया है।

“डिवाइस जोड़ें” चुनें.

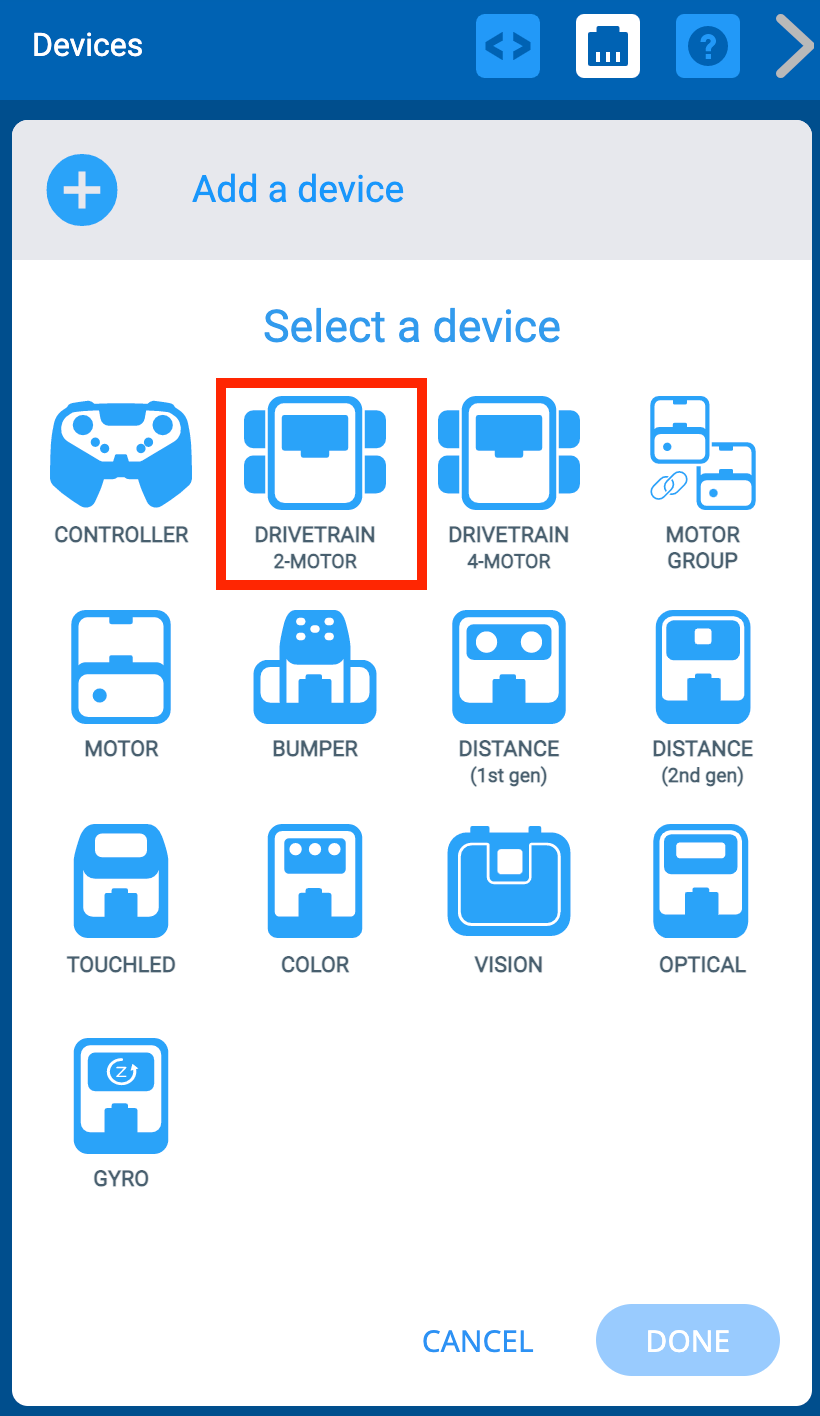

दो मोटरों के साथ VEX IQ रोबोट के विन्यास को दर्शाने वाला आरेख, शैक्षिक रोबोटिक्स परियोजनाओं में इष्टतम प्रदर्शन के लिए मोटर प्लेसमेंट और कनेक्शन को दर्शाता है।

'ड्राइवट्रेन 2-मोटर' का चयन करें।

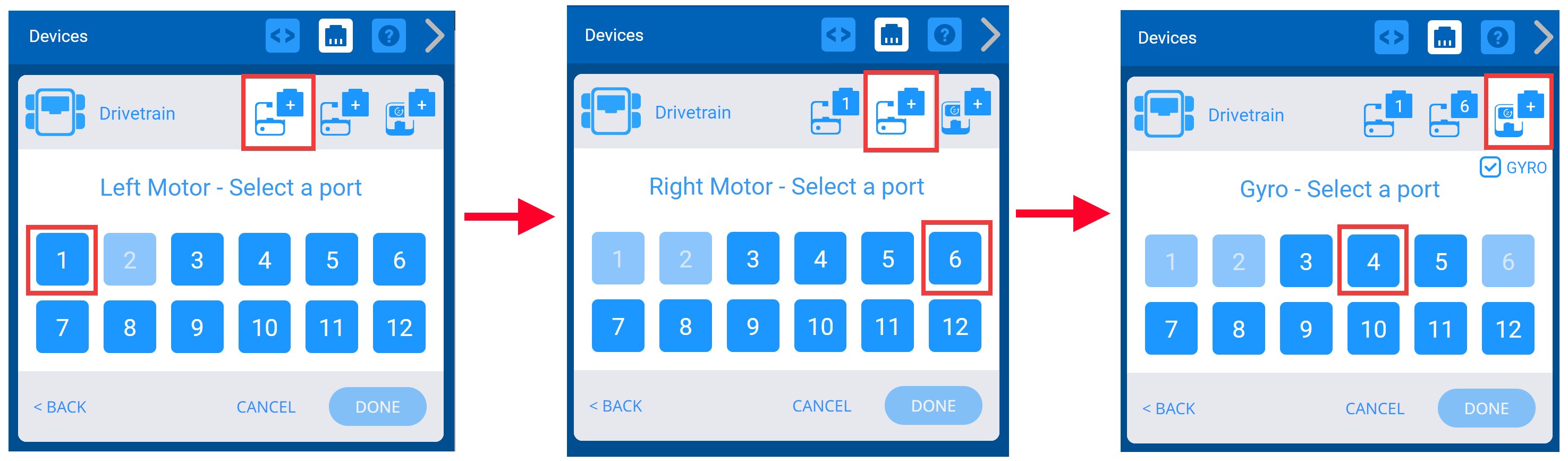

VEX IQ रोबोटिक्स प्लेटफॉर्म के लिए ड्राइवट्रेन मोटर्स 1 और 6 के विन्यास को दर्शाने वाला आरेख, साथ ही जायरो 4, शैक्षिक रोबोटिक्स परियोजनाओं के लिए प्रमुख घटकों और कनेक्शनों पर प्रकाश डालता है।

VEX IQ ब्रेन पर बाएं मोटर, दाएं मोटर और गायरो सेंसर को किस पोर्ट से जोड़ा जाए, इसका चयन करें। अन्य डिवाइसों के लिए पहले से कॉन्फ़िगर किए गए पोर्ट अनुपलब्ध होंगे.

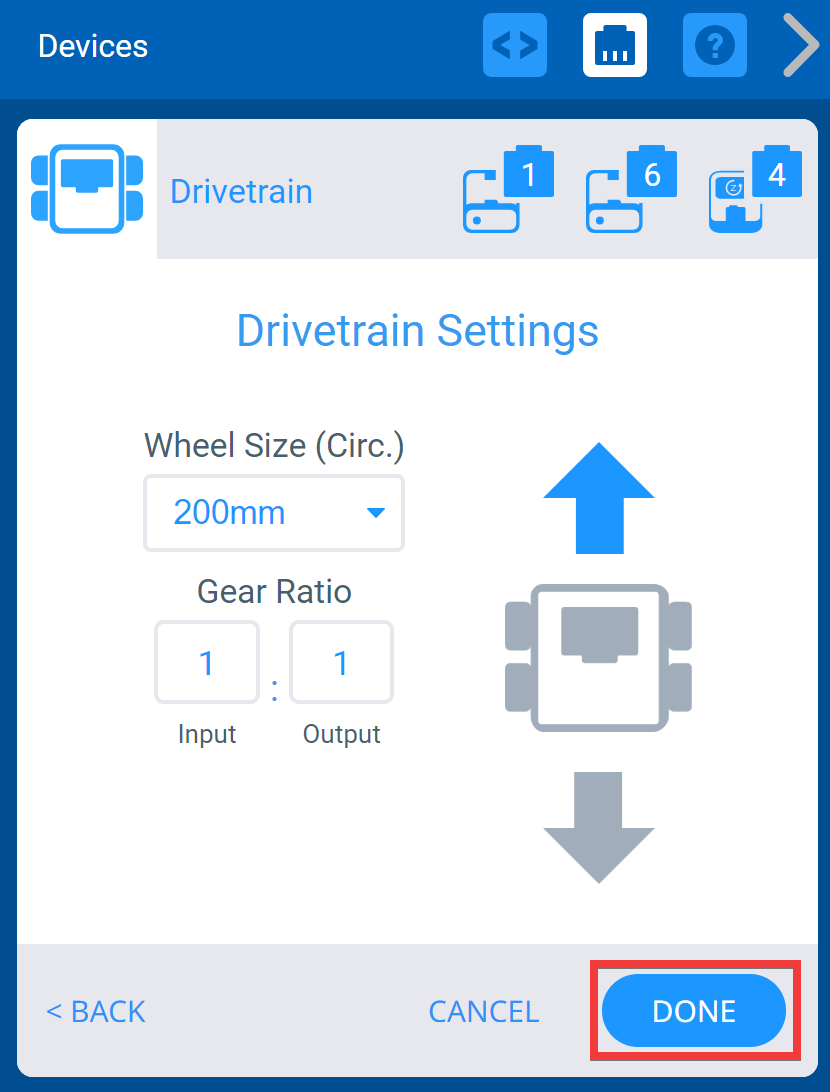

VEXcode IQ इंटरफ़ेस का स्क्रीनशॉट, रोबोट कॉन्फ़िगरेशन सेटिंग्स को प्रदर्शित करता है, जिसमें मोटर और सेंसर सेटअप के विकल्प शामिल हैं, जिसे प्रोग्रामिंग और शैक्षिक रोबोट बनाने की सुविधा के लिए VEX IQ रोबोटिक्स प्लेटफ़ॉर्म उपयोगकर्ताओं के लिए डिज़ाइन किया गया है।

एक बार ड्राइवट्रेन कॉन्फ़िगर हो जाने के बाद, कॉन्फ़िगरेशन पूरा करने के लिए "संपन्न" चुनें या डिवाइस मेनू पर वापस लौटने के लिए "रद्द करें" चुनें।

नोट:"रद्द करें" का चयन करने से आपके द्वारा डिवाइस में किए गए सभी परिवर्तन पूर्ववत हो जाएंगे और वे कॉन्फ़िगरेशन का हिस्सा नहीं होंगे।

ड्राइवट्रेन के पोर्ट नंबर बदलना

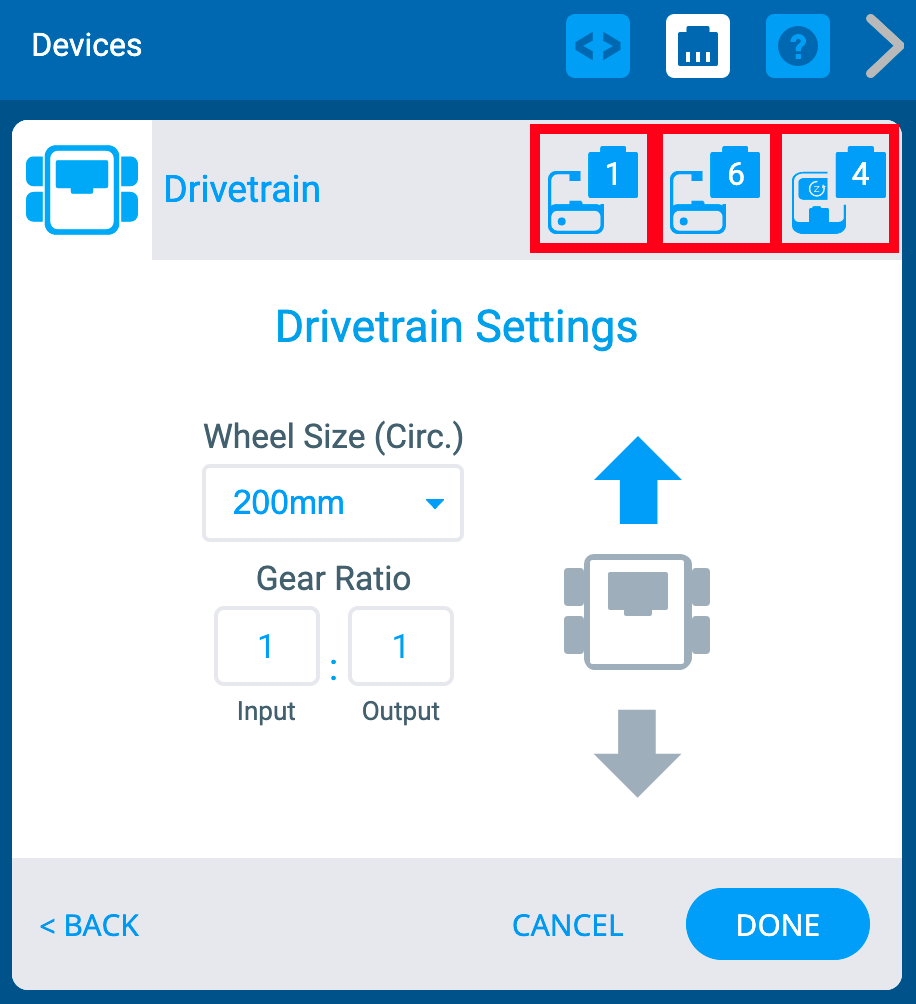

VEX IQ रोबोटिक्स प्लेटफॉर्म में जायरो सेंसर के साथ दो-पहिया रोबोट के लिए प्लग के चयन को दर्शाने वाला आरेख, शैक्षिक रोबोटिक्स परियोजनाओं के लिए घटकों और विन्यासों को दर्शाता है।

आप विकल्प स्क्रीन के ऊपरी दाएं कोने में डिवाइस के प्लग आइकन का चयन करके ड्राइवट्रेन में बाएं मोटर, दाएं मोटर या गायरो के लिए पोर्ट नंबर बदल सकते हैं।

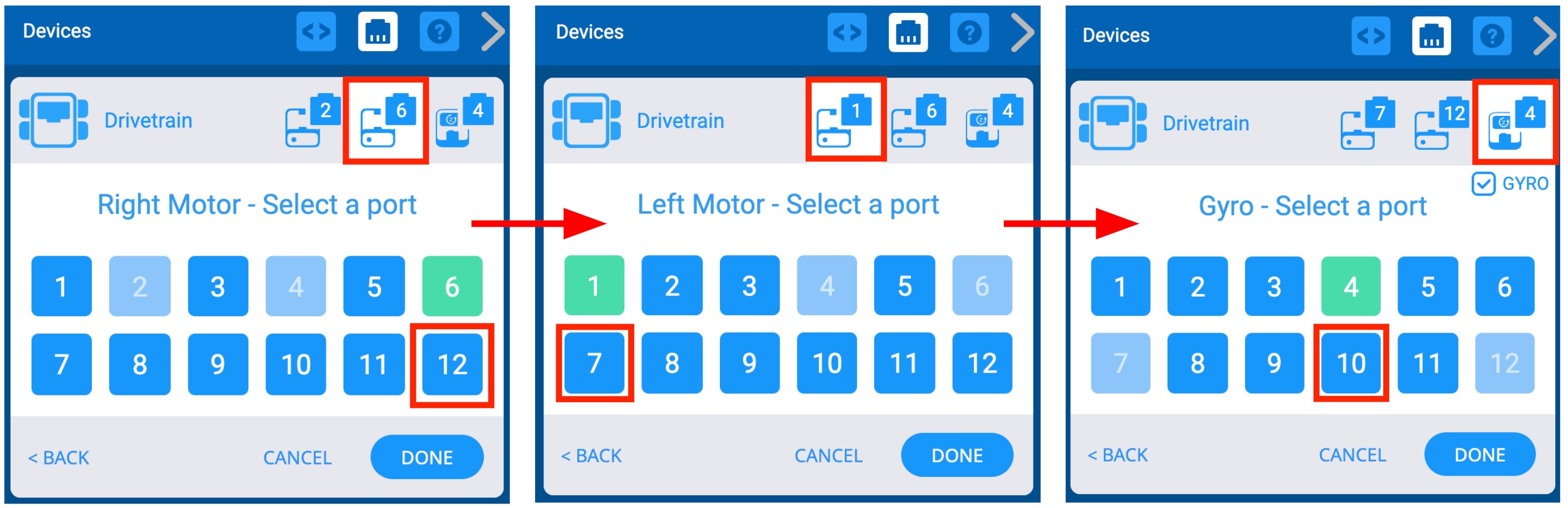

VEX IQ रोबोट पर मोटरों को पोर्ट से जोड़ने के लिए विन्यास को दर्शाने वाला आरेख, रोबोटिक्स परियोजनाओं और प्रोग्रामिंग में इष्टतम प्रदर्शन के लिए लेआउट और कनेक्शन को दर्शाता है।

पोर्ट चयन स्क्रीन पर एक अलग पोर्ट का चयन करें और पोर्ट नंबर हरा हो जाएगा।

फिर, परिवर्तन सबमिट करने के लिए संपन्न का चयन करें.

ड्राइवट्रेन के पहिये का आकार बदलना

VEX IQ रोबोट पर पहिये का आकार बदलने का तरीका दर्शाने वाला आरेख, जिसमें लेबल वाले घटकों और चरण-दर-चरण निर्देशों को दर्शाया गया है, ताकि उपयोगकर्ताओं को अपने रोबोट को इष्टतम प्रदर्शन के लिए कॉन्फ़िगर करने में सहायता मिल सके।

आप "व्हील साइज़" के अंतर्गत ड्रॉपडाउन मेनू का चयन करके ड्राइवट्रेन के लिए व्हील साइज़ बदल सकते हैं।

ड्राइवट्रेन का गियर अनुपात बदलना

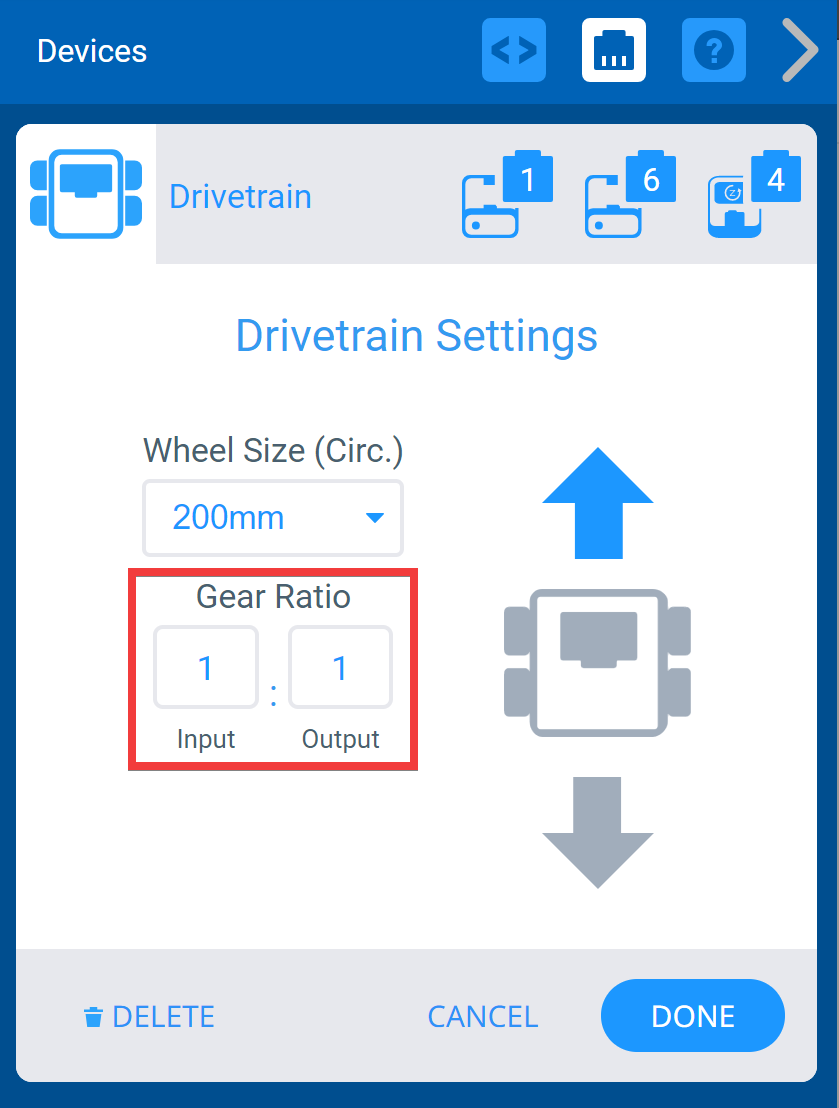

VEXcode IQ इंटरफ़ेस का स्क्रीनशॉट, जिसमें रोबोट कॉन्फ़िगरेशन अनुभाग दिखाया गया है, जिसमें शैक्षिक रोबोटिक्स परियोजनाओं के लिए VEX IQ रोबोटिक्स घटकों और प्रोग्रामिंग सेटिंग्स को कॉन्फ़िगर करने के विकल्पों पर प्रकाश डाला गया है।

आप "इनपुट" और "आउटपुट" बॉक्स में मान दर्ज करके ड्राइवट्रेन के लिए गियर अनुपात बदल सकते हैं।

ड्राइवट्रेन को उलटना

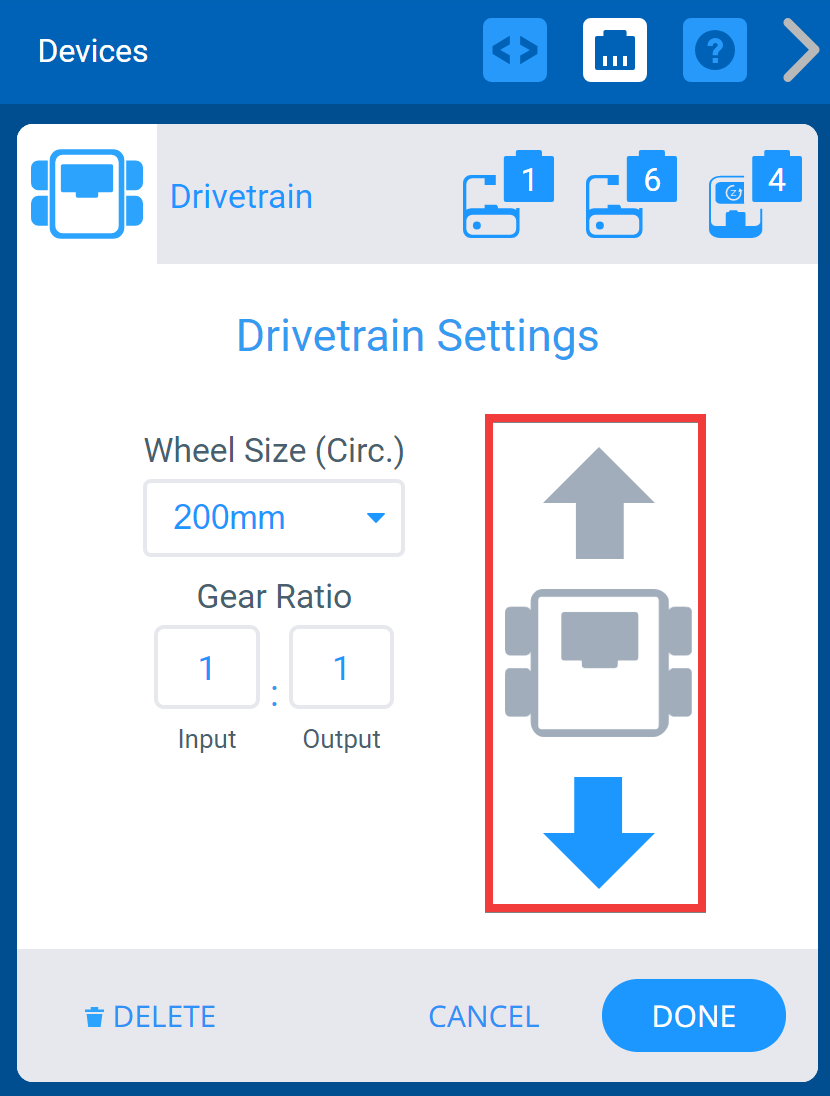

रोबोट कॉन्फ़िगरेशन अनुभाग को प्रदर्शित करने वाले VEXcode IQ इंटरफ़ेस का स्क्रीनशॉट, शैक्षिक और शुरुआती रोबोटिक्स परियोजनाओं के लिए VEX IQ रोबोटिक्स घटकों को कॉन्फ़िगर करने और प्रोग्रामिंग करने के विकल्प प्रदर्शित करता है।

विकल्प स्क्रीन ड्राइवट्रेन की दिशा को उलटने की भी अनुमति देती है।

ड्राइवट्रेन हटाना

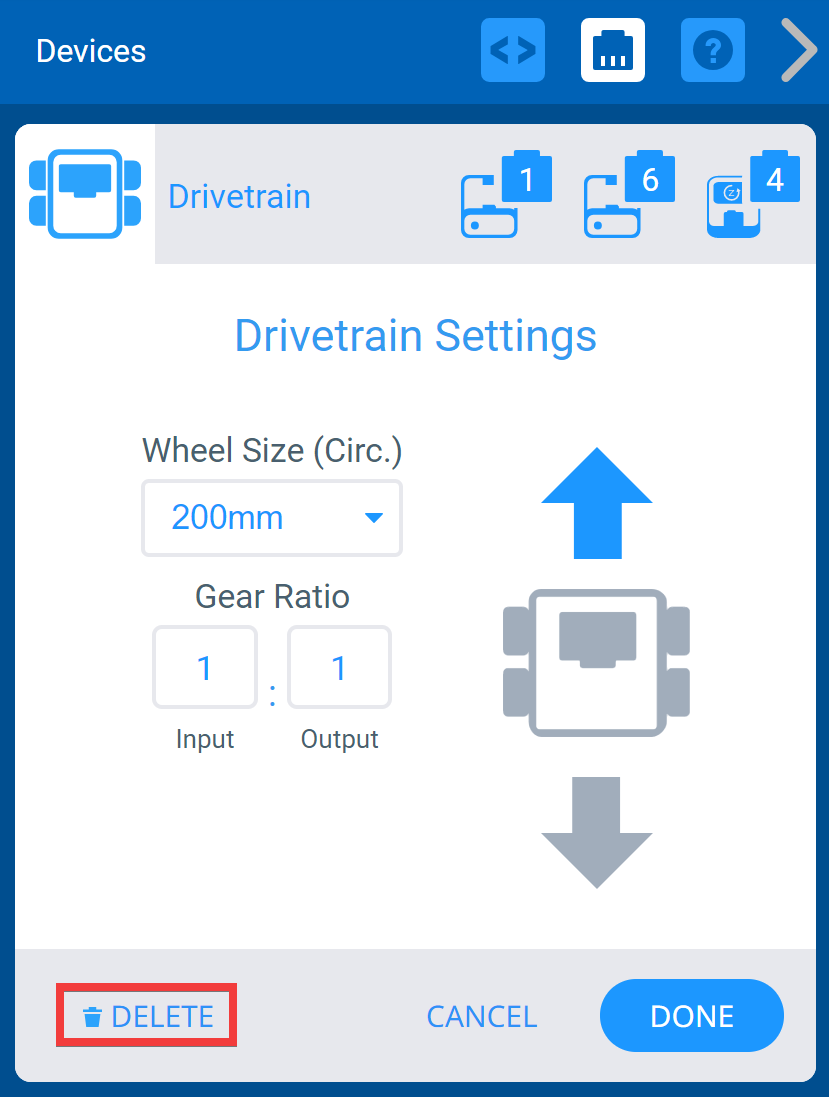

VEXcode IQ इंटरफ़ेस का स्क्रीनशॉट, जिसमें रोबोट कॉन्फ़िगरेशन अनुभाग दिखाया गया है, जिसमें शैक्षिक रोबोटिक्स परियोजनाओं के लिए VEX IQ रोबोट घटकों और प्रोग्रामिंग सेटिंग्स को कॉन्फ़िगर करने के विकल्प दिए गए हैं।

स्क्रीन के नीचे "डिलीट" विकल्प का चयन करके ड्राइवट्रेन को हटाया जा सकता है।
