V5 ब्रेन को माउंट करना और वायरिंग करना – वेक्स लाइब्रेरी

आवश्यक पुर्जे एकत्र करें

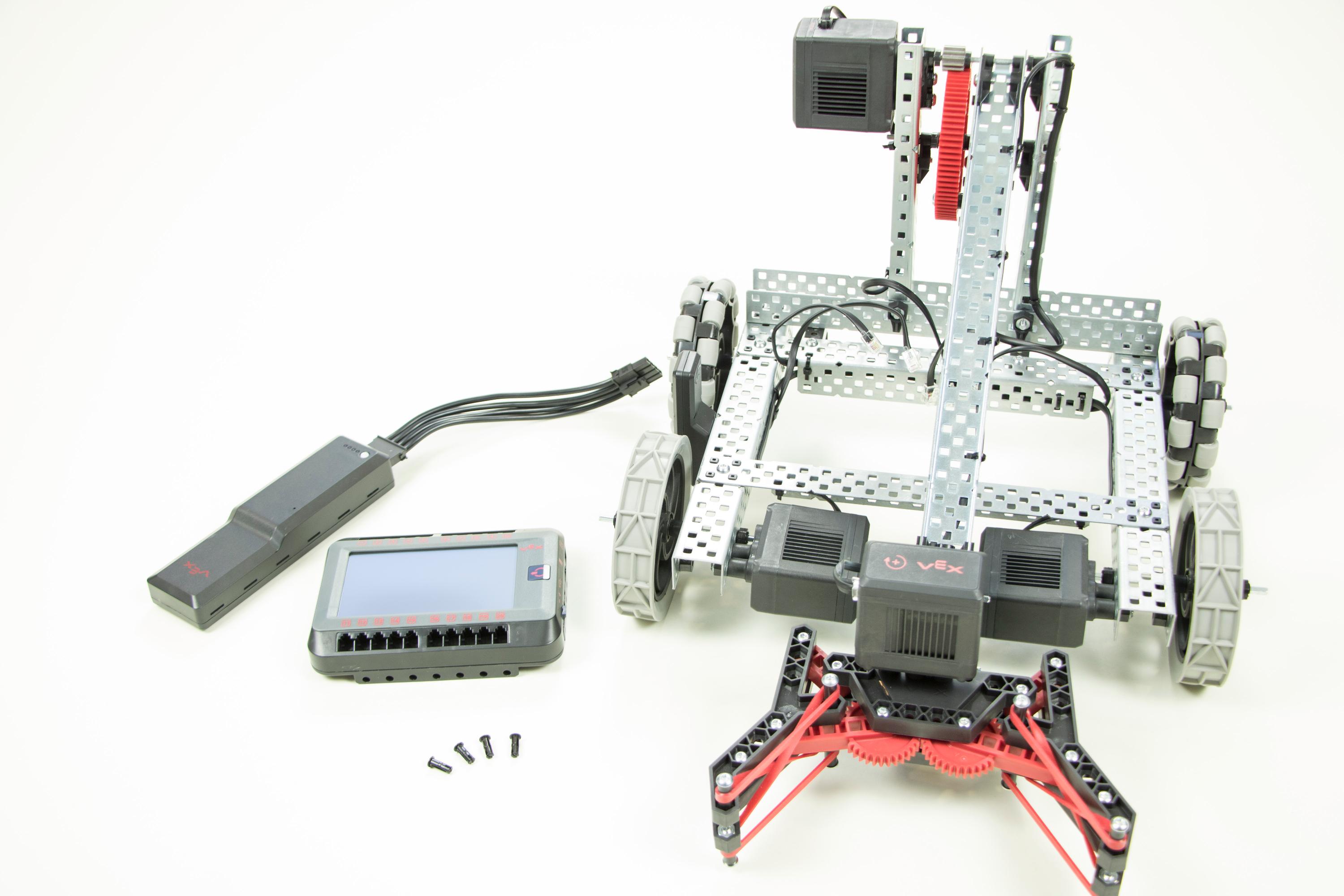

V5 ब्रेन को माउंट और वायर करने के लिए आवश्यक सभी वस्तुओं से सुसज्जित कार्यक्षेत्र। इन वस्तुओं में चार्ज की गई वी5 रोबोट बैटरी, वी5 रोबोट ब्रेन, वी5 ब्रेन के लिए जगह वाला चेसिस और 4 कनेक्टर पिन शामिल हैं।

V5 रोबोट ब्रेन को माउंट करने के लिए आपको निम्नलिखित वस्तुओं की आवश्यकता होगी:

एक चार्ज V5 रोबोट बैटरी
एक V5 रोबोट मस्तिष्क
V5 रोबोट ब्रेन को माउंट करने के लिए पर्याप्त जगह वाला चेसिस
V5 रोबोट ब्रेन को चेसिस पर माउंट करने के लिए 4 कनेक्टर पिन

कनेक्टर पिन का उपयोग करके V5 रोबोट ब्रेन को माउंट करें

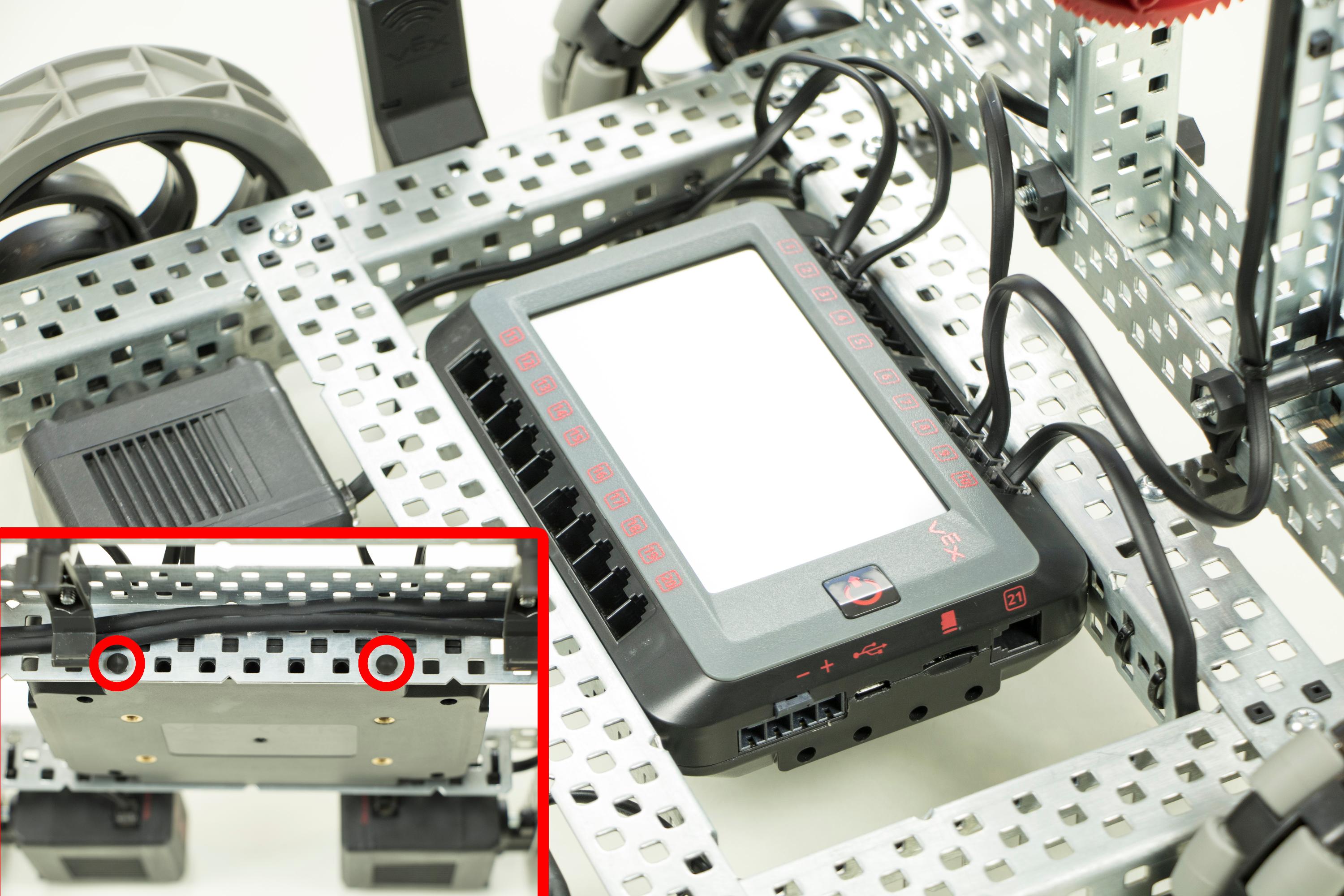

V5 ब्रेन को चेसिस पर लगा हुआ दिखाया गया है। कोने में दिए गए चित्र से पता चलता है कि कनेक्टर पिन का उपयोग करके V5 ब्रेन को उसके किनारे पर बने छेदों की मदद से लगाया जा सकता है।

V5 रोबोट ब्रेन को उस स्थान पर पकड़ें जहां आप इसे अपने चेसिस पर लगाना चाहते हैं।

मस्तिष्क के किनारों पर छेद का उपयोग करके V5 रोबोट मस्तिष्क को चेसिस पर माउंट करने के लिए कनेक्टर पिन का उपयोग करें।

नोट: V5 रोबोट ब्रेन को शामिल फ्लैंज या ब्रेन के पीछे थ्रेडेड छेद का उपयोग करके भी माउंट किया जा सकता है।

V5 रोबोट बैटरी को V5 रोबोट ब्रेन से कनेक्ट करें

V5 ब्रेन को उसके बैटरी पोर्ट का उपयोग करके V5 रोबोट बैटरी से जुड़ा हुआ दिखाया गया है। रोबोट की बैटरी भी चेसिस पर ही लगी होती है।

V5 रोबोट बैटरी को बैटरी पोर्ट में प्लग करके कनेक्ट करें।

मस्तिष्क को माउंट करने और वायरिंग करने के बारे में अधिक विस्तृत निर्देशों के लिए,V5 क्लॉबॉट बिल्ड निर्देश देखें।

V5 रोबोट ब्रेन से डिवाइस कनेक्ट करें

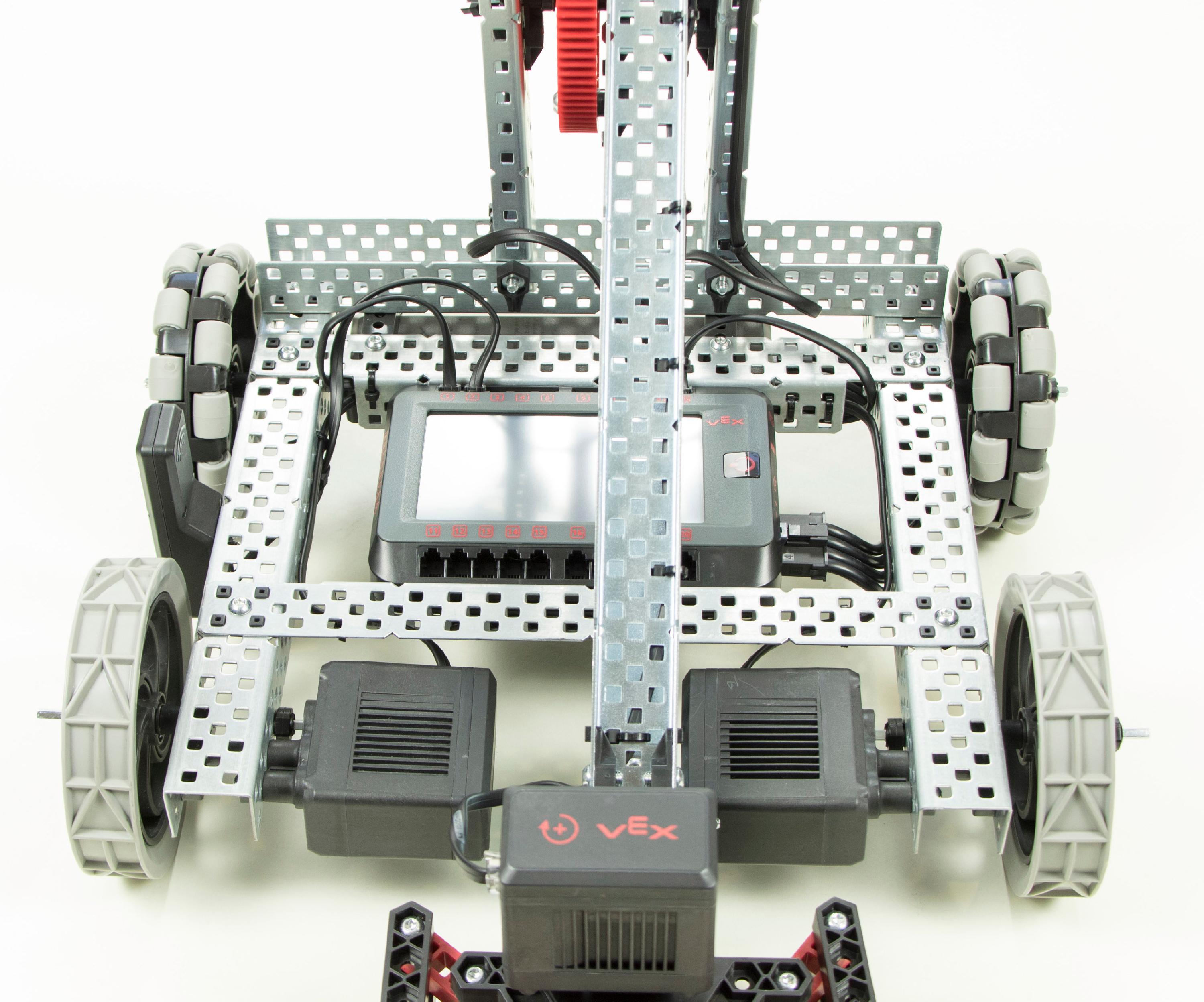

V5 ब्रेन को इसके स्मार्ट पोर्ट्स का उपयोग करके चेसिस पर मौजूद उपकरणों से कनेक्ट किया हुआ दिखाया गया है। इस उदाहरण में V5 क्लॉबॉट का निर्माण किया जा रहा है, इसलिए चुने गए स्मार्ट पोर्ट उसी निर्माण के अनुरूप हैं।

अपने डिवाइस को V5 रोबोट ब्रेन पर उचित पोर्ट से कनेक्ट करें।

V5 क्लॉबॉट बनाते समय, उचित पोर्ट कॉन्फ़िगरेशन के लिएV5 क्लॉबॉट बिल्ड निर्देश देखें।
