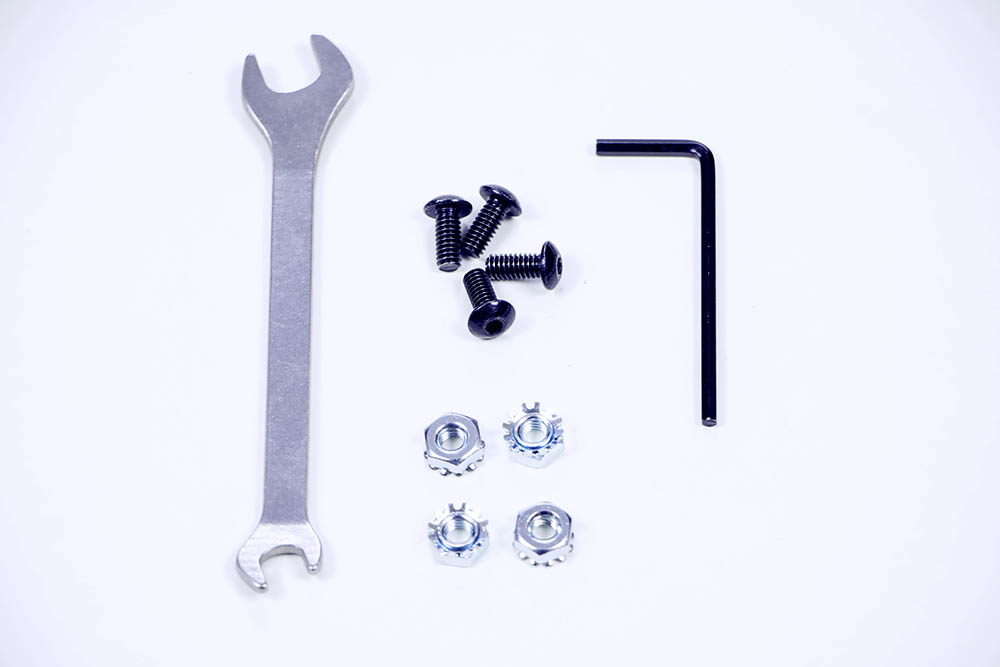

चरण 1: आवश्यक भागों को इकट्ठा करें और EDR बैटरी निकालें

VEX कॉर्टेक्स माइक्रोकंट्रोलर की छवि, जो इसके डिजाइन और लेआउट को प्रदर्शित करती है, VEX रोबोटिक्स परियोजनाओं के लिए हार्डवेयर संसाधनों का हिस्सा है, तथा शैक्षिक और प्रतिस्पर्धी अनुप्रयोगों के लिए सेंसर और मोटर्स के साथ एकीकरण पर प्रकाश डालती है।

आपको निम्नलिखित वस्तुओं की आवश्यकता होगी:
- (1) V5 रोबोट बैटरी (दिखाई नहीं गई)
- (1) V5 रोबोट बैटरी केबल (दिखाया नहीं गया)
- (2) V5 बैटरी क्लिप (दिखाया नहीं गया)
- (4) #8-32 x 1/2" स्क्रू
- (4) #8-32 केप्स नट्स
- (1) 11/32" रिंच
- (1) 3-32" हेक्स कुंजी
- एक निर्मित VEX EDR क्लॉबोट (दिखाया नहीं गया)
जब आप बैटरी को तार से जोड़ना चाहते हैं, तो आपको अपने रोबोट पर V5 रोबोट ब्रेन को भी लगाना होगा।
आगे बढ़ने से पहले अपने रोबोट से VEX EDR बैटरी स्ट्रैप्स और 7.2V रोबोट बैटरी NiMH को हटाने के लिए रिंच और हेक्स कुंजी का उपयोग करें।

चरण 2: V5 बैटरी क्लिप्स को माउंट करें

VEX कॉर्टेक्स माइक्रोकंट्रोलर हार्डवेयर घटकों को दर्शाती छवि, रोबोटिक्स परियोजनाओं के लिए विभिन्न सेंसर और मोटर्स को प्रदर्शित करती है, जो VEX रोबोटिक्स दस्तावेज़ीकरण में कॉर्टेक्स श्रेणी के लिए प्रासंगिक है।

क्लॉबोट आर्म के लिए आंतरिक दीवार संरचना के तल पर दो V5 बैटरी क्लिप लगाएं।

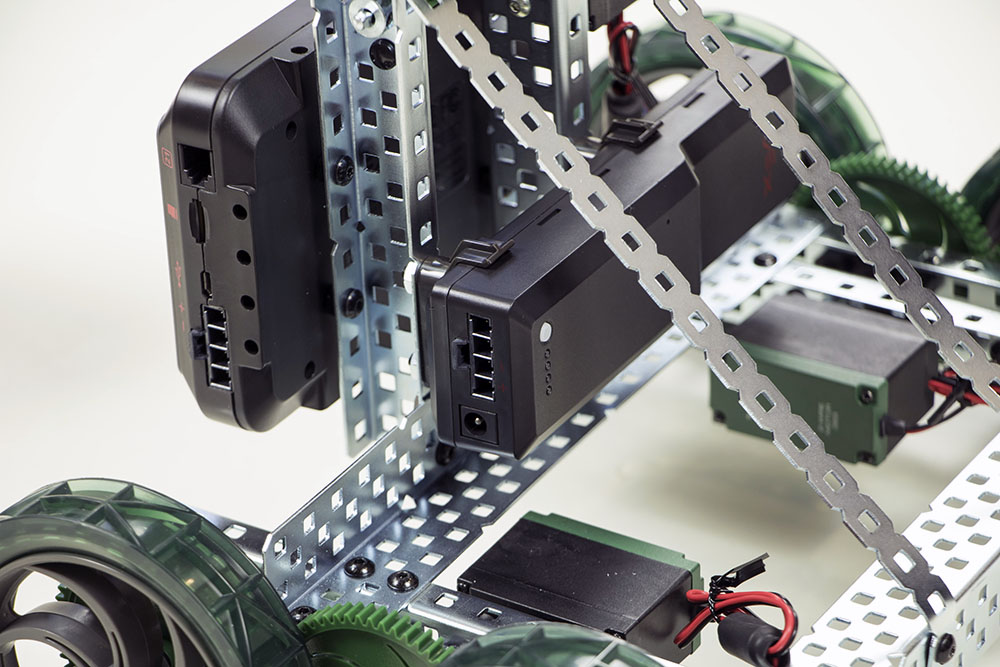

चरण 3: V5 रोबोट बैटरी को क्लिप में सुरक्षित करें

VEX कॉर्टेक्स माइक्रोकंट्रोलर हार्डवेयर घटकों का आरेख, रोबोटिक्स परियोजनाओं के लिए कनेक्शन और लेआउट को दर्शाता है, जो VEX रोबोटिक्स के लिए कॉर्टेक्स श्रेणी संसाधनों का हिस्सा है।

बैटरी को क्लिप में तब तक दबाते रहें जब तक कि आप क्लिक की आवाज न सुनें और महसूस न करें।

चरण 4: V5 रोबोट बैटरी कनेक्ट करें

VEX कॉर्टेक्स माइक्रोकंट्रोलर की छवि, जो इसके डिजाइन और विशेषताओं को प्रदर्शित करती है, जो रोबोटिक्स परियोजनाओं के लिए हार्डवेयर संसाधनों के लिए प्रासंगिक है, जिसमें सेंसर और मोटर्स के साथ प्रोग्रामिंग और एकीकरण शामिल है।

बैटरी केबल का उपयोग करके बैटरी को V5 रोबोट ब्रेन से जोड़ें।
बैटरी को माउंट करने और वायरिंग करने के बारे में अधिक विस्तृत निर्देशों के लिए,V5 क्लॉबोट बिल्ड निर्देशदेखें।
