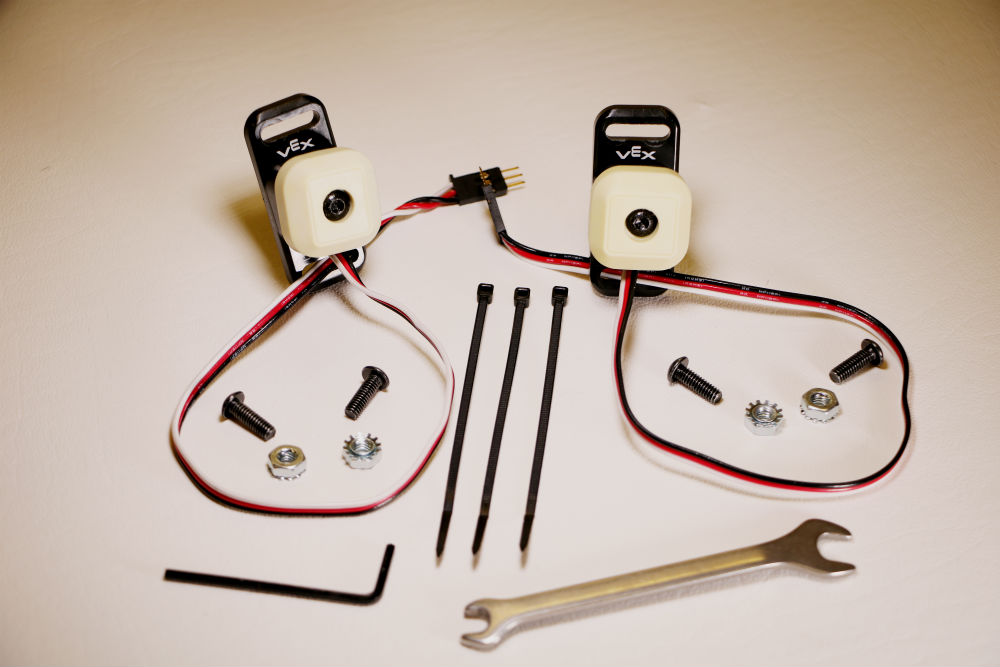

आवश्यक सामग्री एकत्र करें
निम्नलिखित भाग तैयार रखें:
- (2) बम्पर स्विच v2
- (4) #8-32 x 1/2" स्क्रू
- (4) #8-32 केप्स नट्स
- (1) 5-64" हेक्स कुंजी
- (3) 4" ज़िप टाई
- (1) ओपन एंड रिंच (वैकल्पिक)
नोट: बम्पर स्विच को माउंट करना और वायरिंग करना आसान होगा यदि V5 बैटरी क्लिप खाली हैं क्योंकि बैटरी हटा दी गई है।

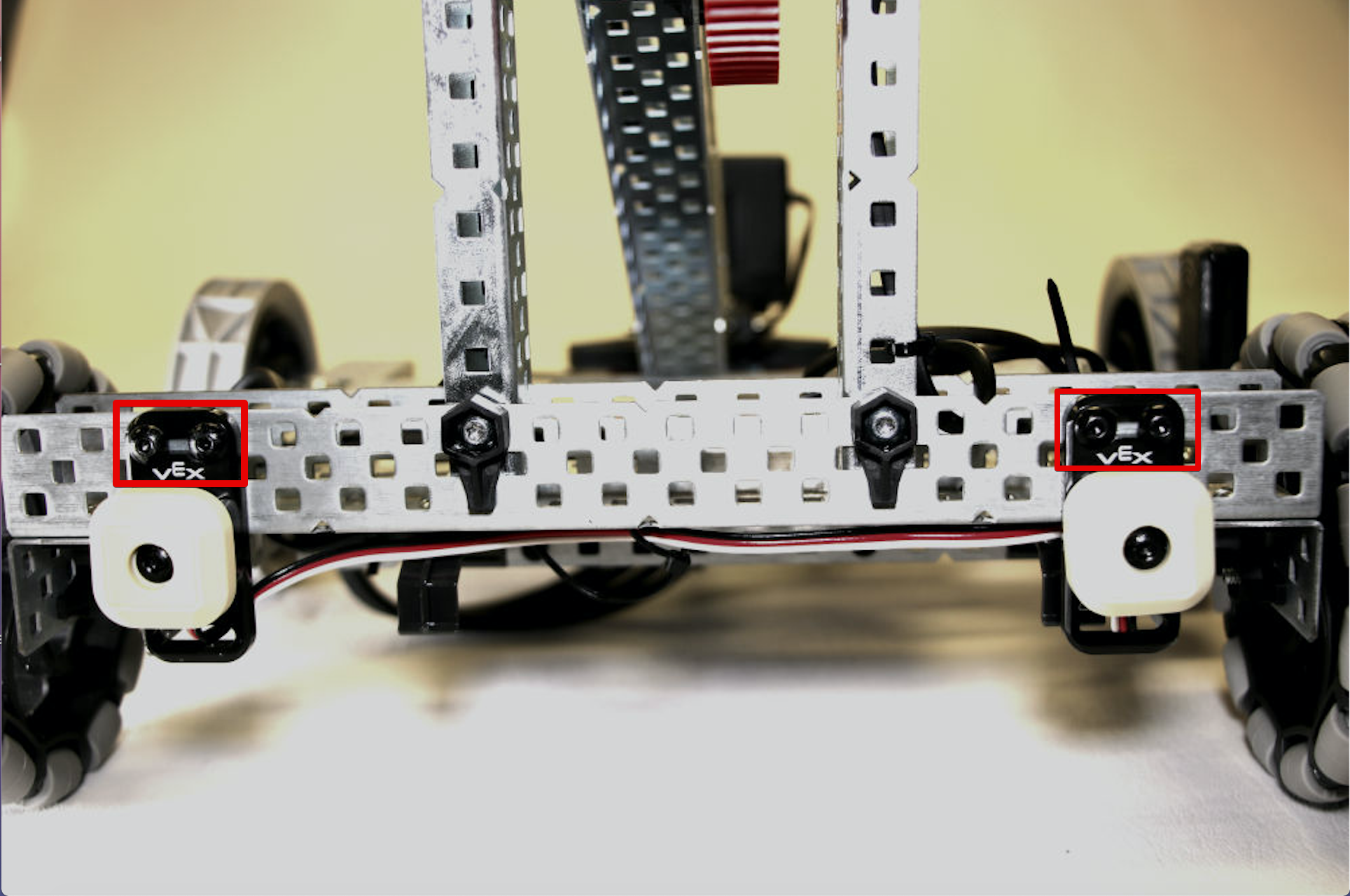

बम्पर स्विच को सही स्थिति में रखें
VEX लोगो के ऊपर प्रत्येक बम्पर स्विच में दो स्क्रू लगाएं।
प्रत्येक बम्पर स्विच को पकड़ने वाले दो स्क्रू को सबसे पीछे वाले सी-चैनल बीम के सिरों से तीसरे और चौथे छेद में लगाएं।
नोट: स्क्रू को बम्पर स्विच के दोनों तरफ अलग-अलग अभिविन्यास या अन्य स्थानों पर माउंट करने के लिए भी रखा जा सकता है।

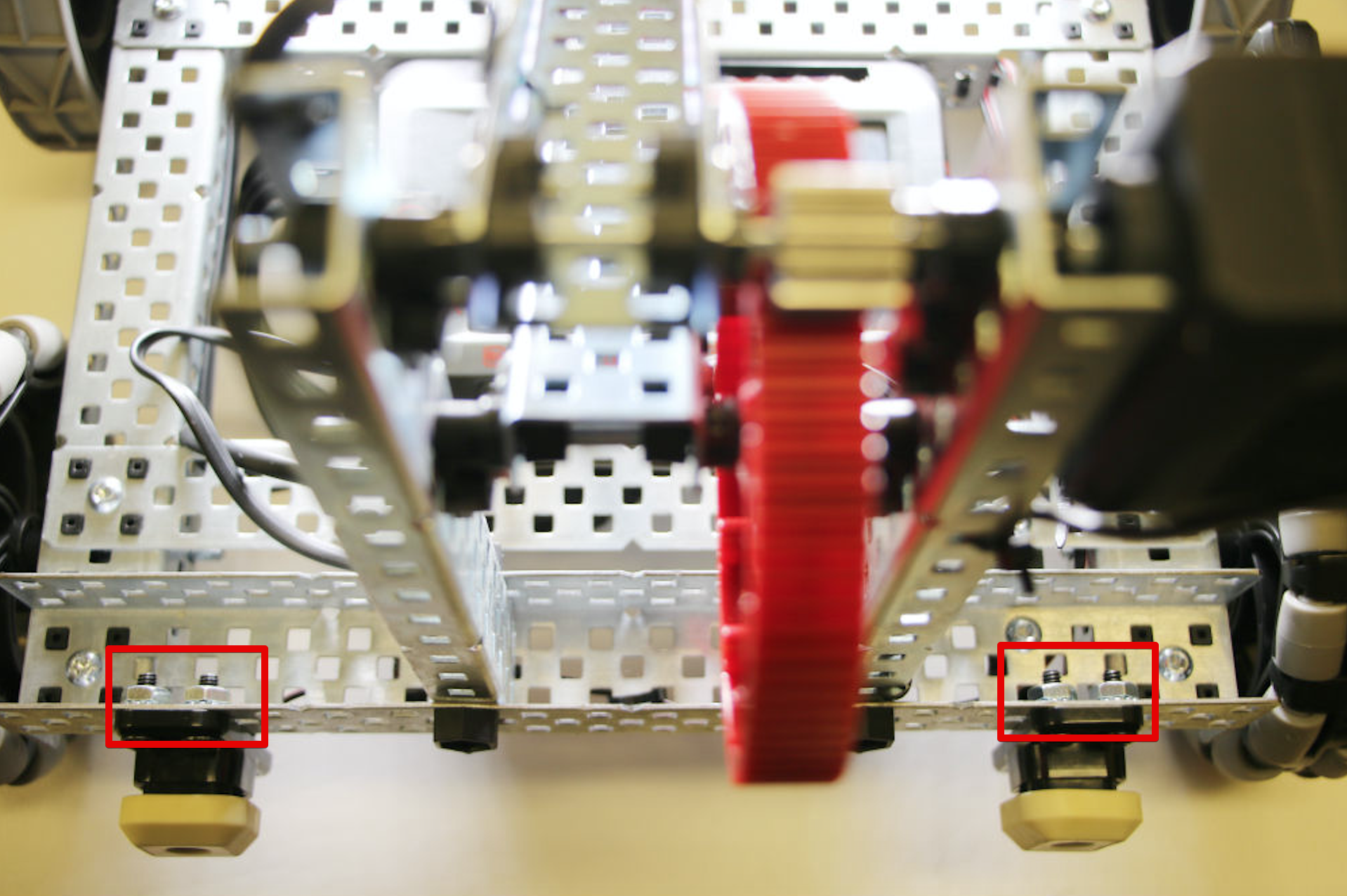

चारों केप्स नटों का उपयोग करके स्क्रू को कस दें।
नोट: स्क्रू बहुत ज्यादा कसे हुए नहीं होने चाहिए क्योंकि बम्पर स्विच का प्लास्टिक टूट सकता है।

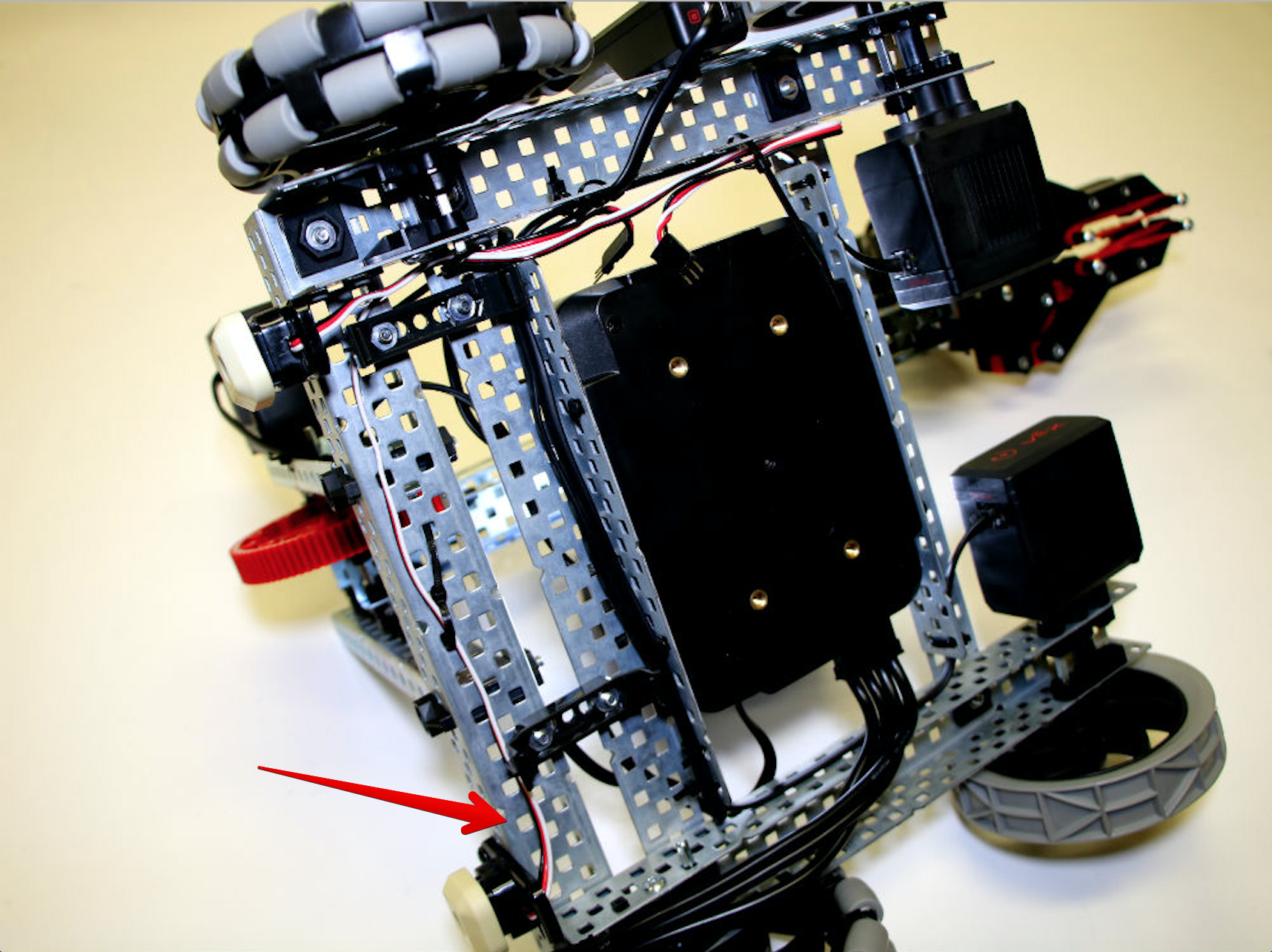

तारों को चेसिस के चारों ओर घुमाएँ
तार को V5 बैटरी क्लिप के बगल में बाएं बम्पर स्विच से ले जाएं।
तीन वायर पोर्ट्स के साथ V5 रोबोट ब्रेन के किनारे दूसरी बैटरी क्लिप के चारों ओर तार को ले जाएं।
- सी-चैनल बीम के माध्यम से तार न डालें जहां पहिया लगा हुआ है।
दाएं बम्पर स्विच से तार को सीधे उस स्थान पर ले जाएं जहां बाएं बम्पर स्विच का तार है, ताकि दोनों कनेक्टर तीन तार पोर्ट के साथ मस्तिष्क की तरफ हों।
नोट: बम्पर स्विच के तारों को जहां भी संभव हो वहां लगाया जा सकता है, बशर्ते कि वे संचालन के दौरान खिंचें या फंसें नहीं।
बाएं बम्पर स्विच के तार को पकड़ने के लिए ज़िप टाई का उपयोग करें
सी-चैनल बीम पर बायीं बम्पर स्विच के तार के चारों ओर एक ज़िप टाई को अच्छे स्थान पर पिरोएं, ताकि यह बैटरी के रास्ते में न आए।
नोट: जब तक तार मस्तिष्क से जुड़ न जाएं तब तक जिप टाई को पूरी तरह से न कसें।

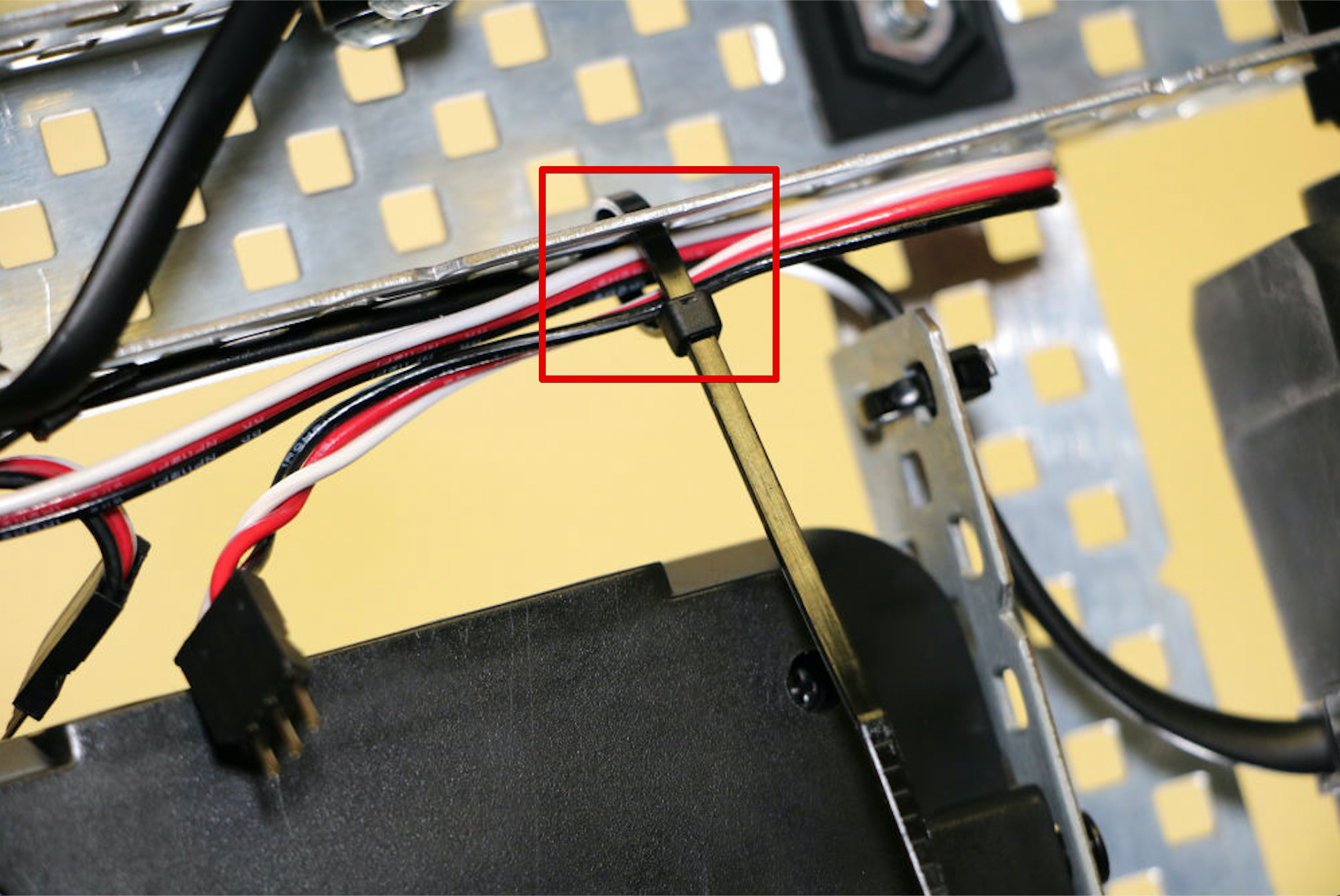

बैटरी क्लिप के ऊपर दोनों तारों को स्थिर रखने के लिए ज़िप टाई का उपयोग करें
बैटरी क्लिप के ऊपर एक अच्छे स्थान पर बाएं और दाएं बम्पर स्विच के तारों के चारों ओर एक दूसरा ज़िप टाई पिरोएं, ताकि वे नीचे लटकें नहीं या अन्य घटकों के रास्ते में न आएं।
नोट:जब तक तार मस्तिष्क से जुड़ न जाएं तब तक जिप टाई को पूरी तरह से न कसें।

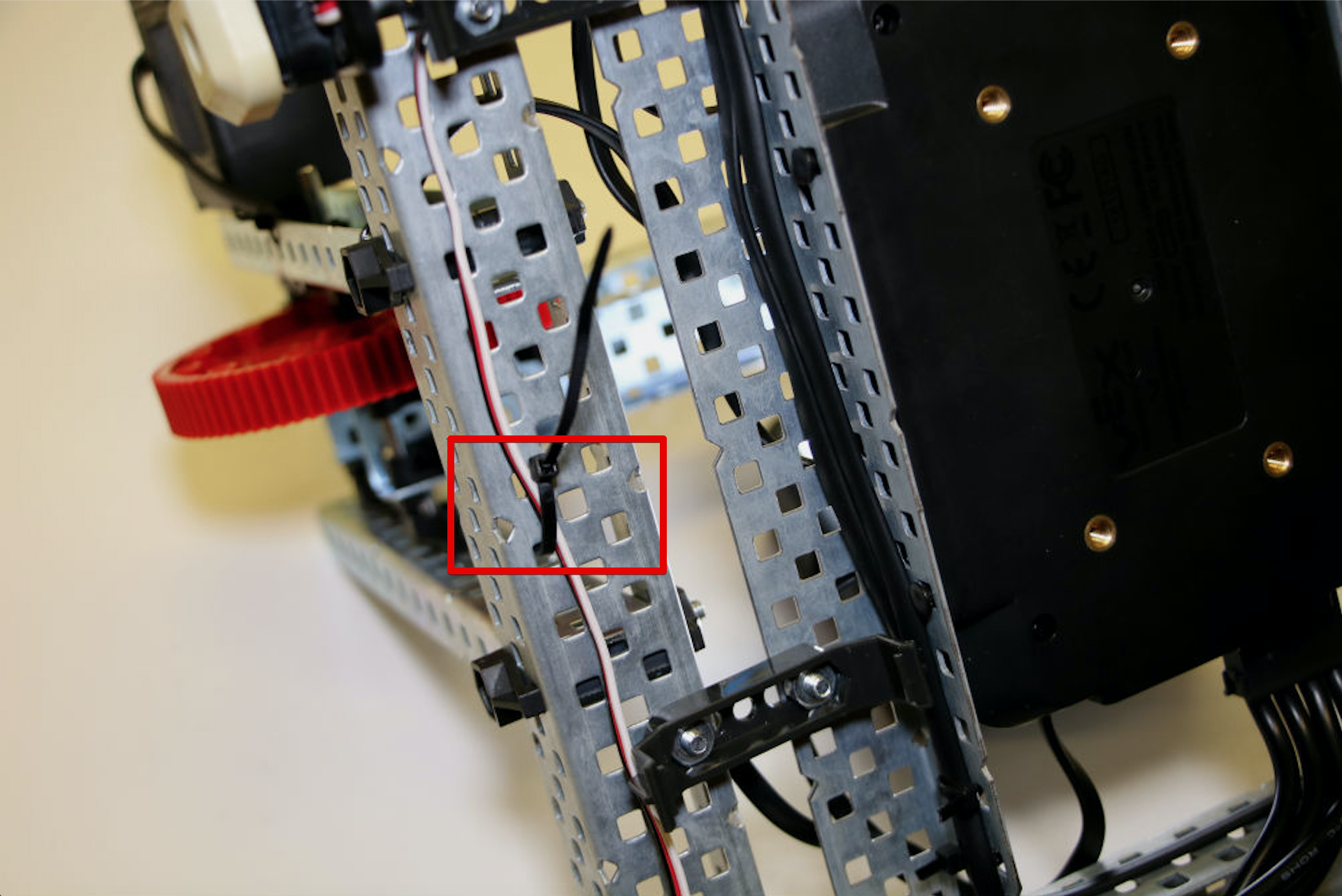

सही बम्पर स्विच तार को अपनी जगह पर रखने के लिए अंतिम ज़िप टाई का उपयोग करें
दाएं बम्पर स्विच के तार को सी-चैनल बीम के साथ मस्तिष्क से आगे ले जाएं, और फिर तीन वायर पोर्ट की ओर वापस ले जाएं।
अंतिम जिप टाई को दोगुने तार के चारों ओर तथा सी-चैनल बीम के माध्यम से पिरोएं, ताकि इसे अन्य घटकों के रास्ते से बाहर रखा जा सके।
नोट:जब तक तार मस्तिष्क से जुड़ न जाएं तब तक जिप टाई को पूरी तरह से न कसें।
बम्पर स्विच को तीन वायर पोर्ट से कनेक्ट करें और काम पूरा करें
बाएं बम्पर स्विच के तार को पोर्ट A से और दाएं बम्पर स्विच के तार को पोर्ट B से जोड़ें।
ज़िप टाई को पूरी तरह से कस लें ताकि वे सुरक्षित रहें और फिर अतिरिक्त प्लास्टिक को काट दें।
V5 बैटरी को उसके क्लिप में वापस लगायें और बैटरी को पुनः मस्तिष्क से जोड़ दें।
नोट: एक लेबल (टेप, स्टिकर, आदि) का उपयोग सेंसर, या किसी भी वायर्ड घटक पर किया जा सकता है, यह नोट करने के लिए कि वह किस पोर्ट से जुड़ा है।
