VEXcode IQ के साथ प्रोग्रामिंग शुरू करते समय, विज़न सेंसर ब्लॉक टूलबॉक्स में तब तक दिखाई नहीं देंगे जब तक कि विज़न सेंसर को कॉन्फ़िगर नहीं किया जाता है।
विज़न सेंसर जोड़ना
विज़न सेंसर को कॉन्फ़िगर करने के लिए, डिवाइस विंडो खोलने के लिए डिवाइस बटन का चयन करें।
उस पीढ़ी का चयन करें जिसके साथ आप काम कर रहे हैं।
“डिवाइस जोड़ें” चुनें.

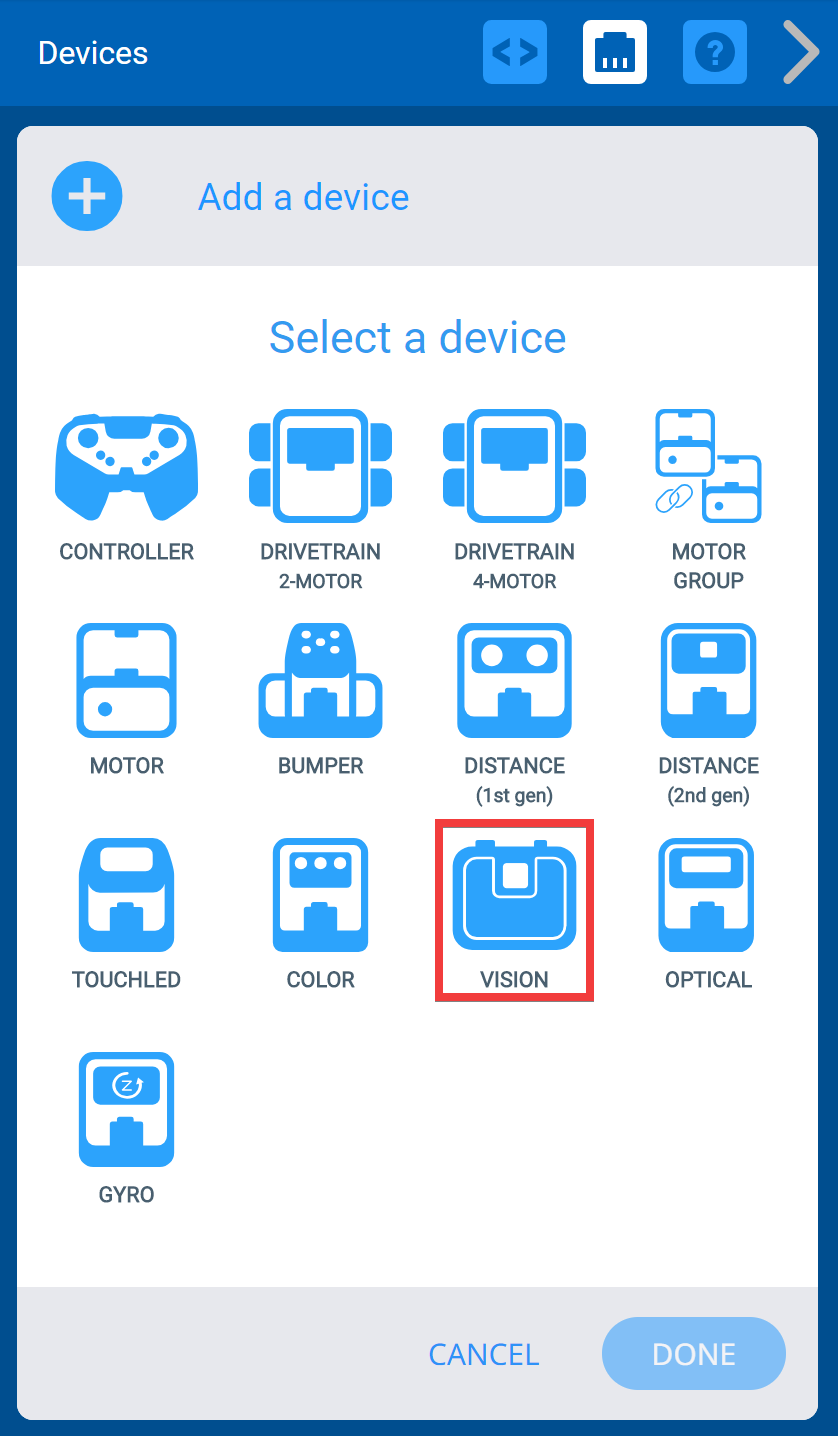

विज़न सेंसर का चयन करें.

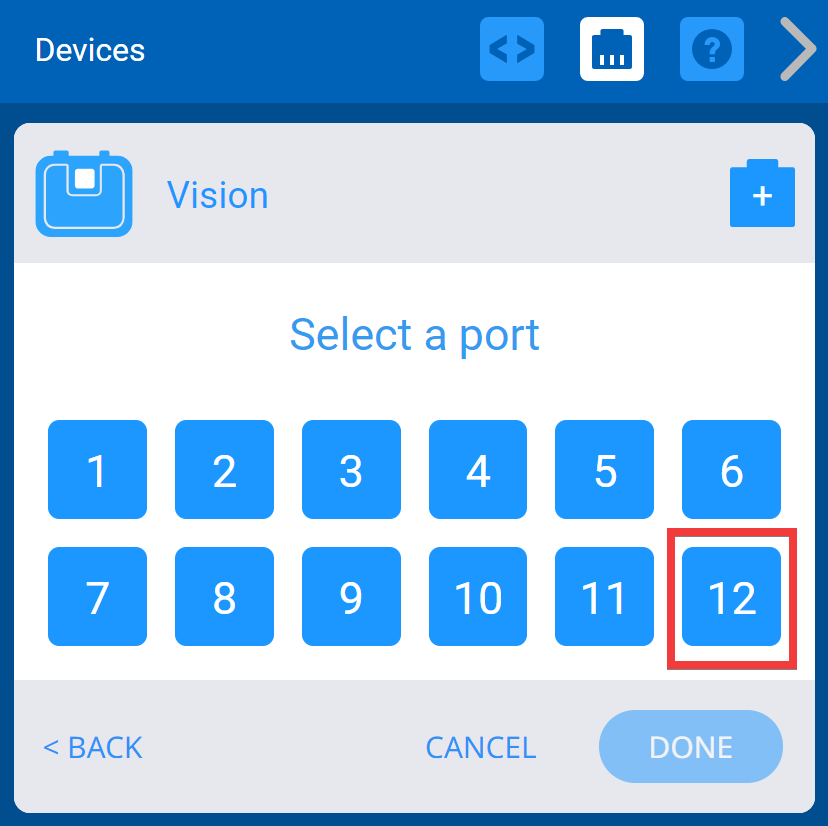

VEX IQ ब्रेन पर विज़न सेंसर किस पोर्ट से जुड़ा है, इसका चयन करें। अन्य डिवाइसों के लिए पहले से कॉन्फ़िगर किए गए पोर्ट अनुपलब्ध होंगे.
- एक बार पोर्ट का चयन हो जाने पर, आपको विज़न सेंसर की कॉन्फ़िगर स्क्रीन दिखाई देगी। कॉन्फ़िगर करने के लिए, अगले चरण का पालन करें।
विज़न सेंसर को कॉन्फ़िगर करना

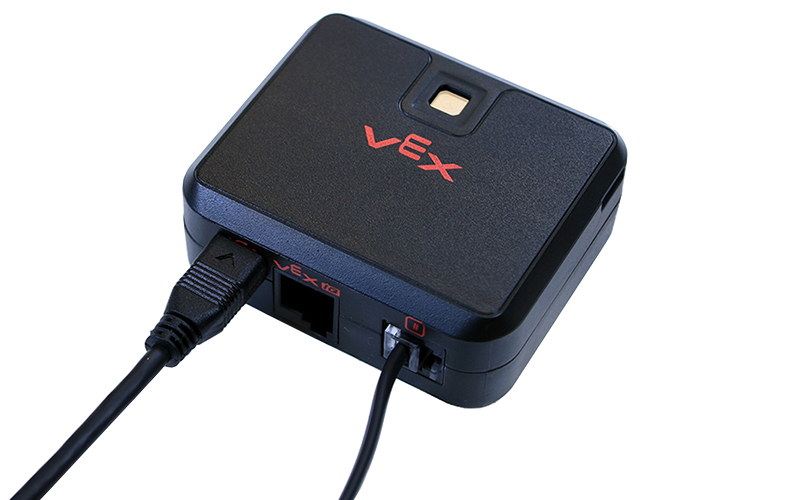

विज़न सेंसर को माइक्रो यूएसबी केबल का उपयोग करके सीधे अपने कंप्यूटर से कनेक्ट करें इससे पहलेआप कॉन्फ़िगरेशन स्क्रीन पर कॉन्फ़िगर का चयन करें।
आप उसी माइक्रो यूएसबी का उपयोग कर सकते हैं जिसका उपयोग आप ब्रेन को कंप्यूटर से जोड़ने के लिए करते हैं।
नोट:इस प्रक्रिया के लिए मस्तिष्क को कंप्यूटर से कनेक्ट करने या चालू करने की आवश्यकता नहीं है।

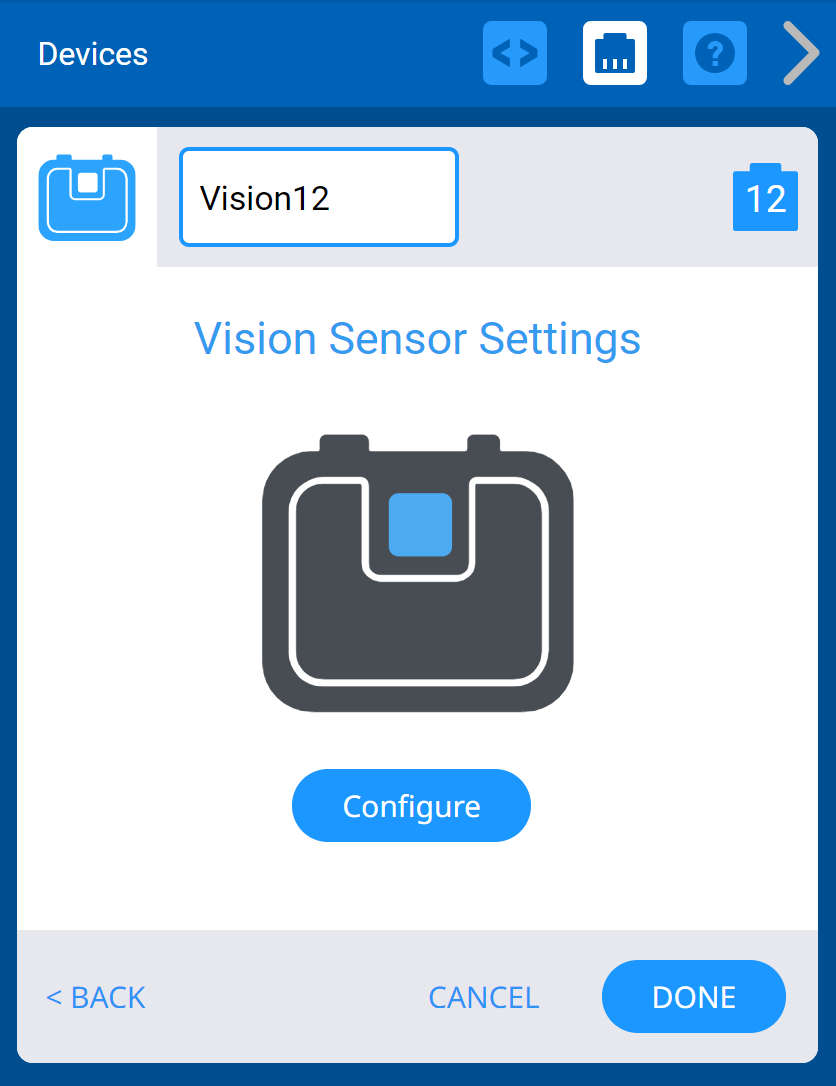

एक बार कनेक्ट हो जाने पर, VEXcode IQ में विज़न सेंसर के लिए कॉन्फ़िगर बटन का चयन करें।

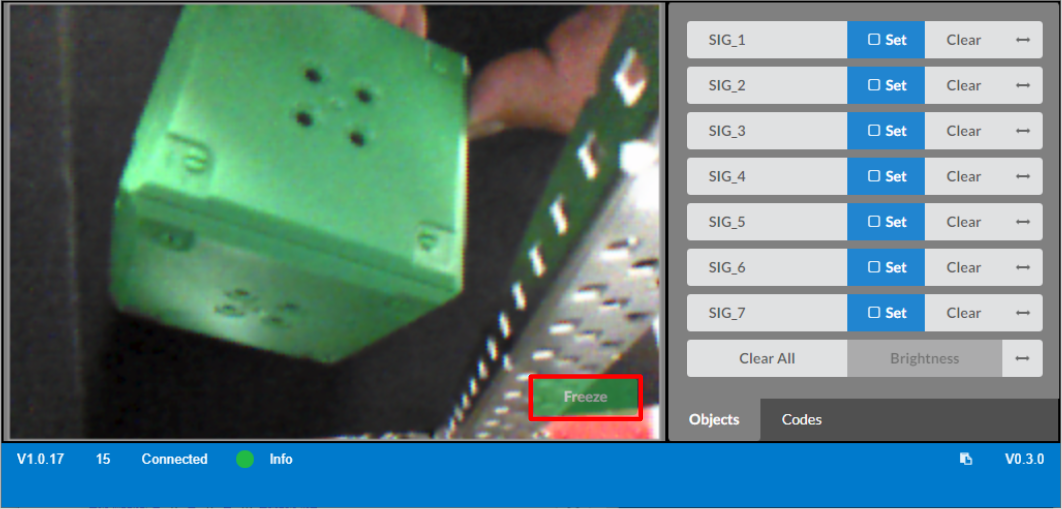

विज़न सेंसर के सामने कोई वस्तु रखें, फिर फ़्रीज़ का चयन करें।
स्क्रीन पर छवि का चयन करें और उसके चारों ओर एक बाउंडिंग बॉक्स खींचें। फिर सात हस्ताक्षर स्लॉट में से एक चुनें।
- ध्यान रखें कि पृष्ठभूमि का चयन यथासंभव कम से कम करें।
- इस उदाहरण में, मैं SIG_1 स्लॉट चुन रहा हूँ।

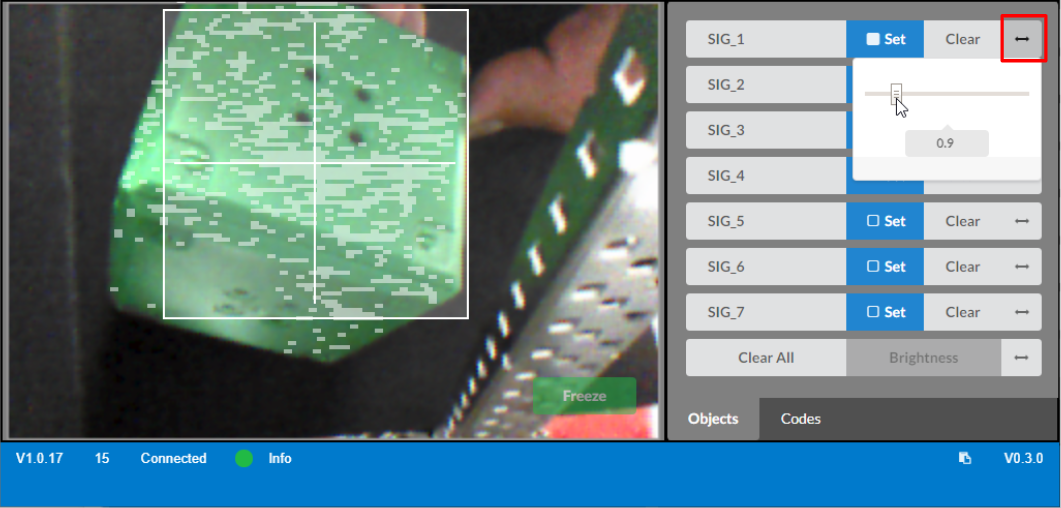

रंग हस्ताक्षर को कैलिब्रेट करने के लिए स्लाइडर आइकन का चयन करें।
- स्लाइडर को तब तक घुमाएं जब तक कि अधिकांश रंगीन ऑब्जेक्ट हाइलाइट न हो जाएं और पृष्ठभूमि और अन्य ऑब्जेक्ट हाइलाइट न हो जाएं।

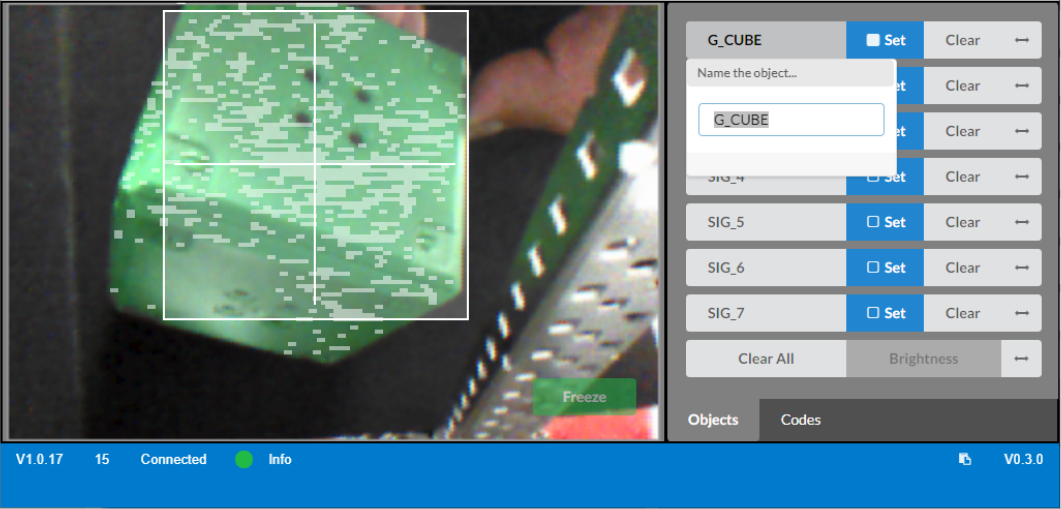

हस्ताक्षर का लेबल चुनकर और नाम लिखकर उसे नाम दें और सहेजें। यहां, SIG_1 को G_CUBE के रूप में सहेजा जा रहा है।

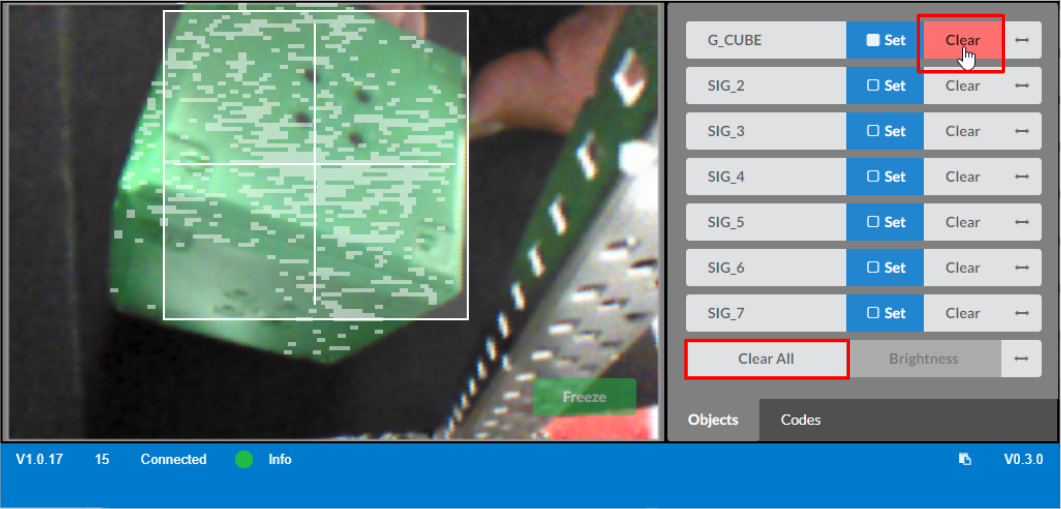

यदि आप सहेजे गए हस्ताक्षरों में से किसी एक को हटाना चाहते हैं, तो उस हस्ताक्षर की पंक्ति में साफ़ करें का चयन करें.
- आप सभी सहेजे गए हस्ताक्षरों को हटाने के लिए सभी साफ़ करें का चयन भी कर सकते हैं।

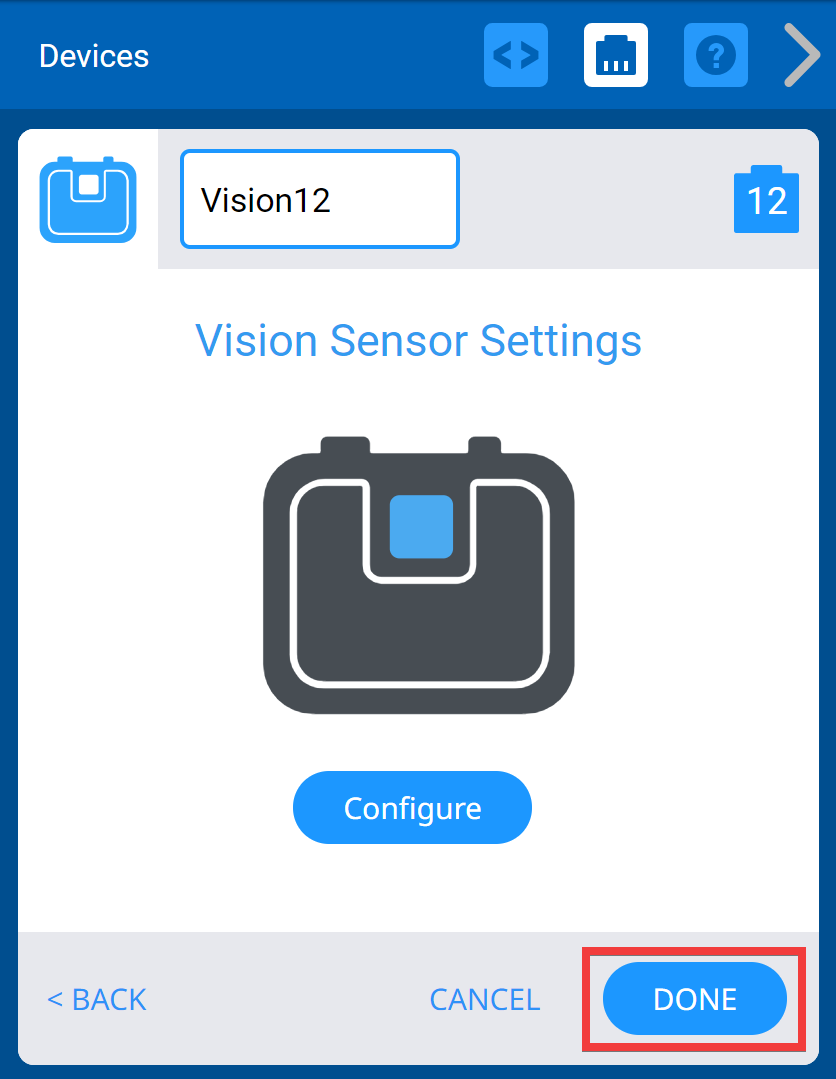

आप जिन हस्ताक्षरों को शामिल करना चाहते हैं, उन्हें सहेजने के बाद कॉन्फ़िगरेशन विंडो से बाहर निकलने के लिए बंद करें। फिर संपन्न का चयन करें.

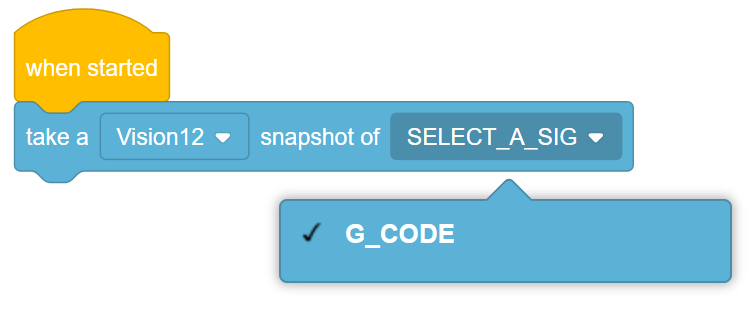

अब, आपके सहेजे गए हस्ताक्षर विज़न सेंसर ब्लॉक में हस्ताक्षर ड्रॉप-डाउन में दिखाई देंगे।
विज़न सेंसर का पोर्ट नंबर बदलना

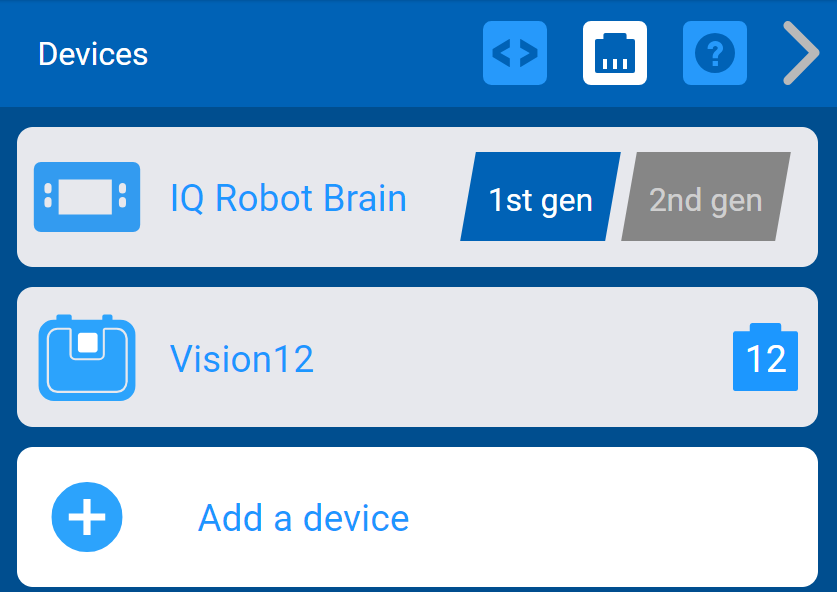

आप डिवाइस विंडो में विज़न सेंसर का चयन करके विज़न सेंसर के लिए पोर्ट नंबर बदल सकते हैं।

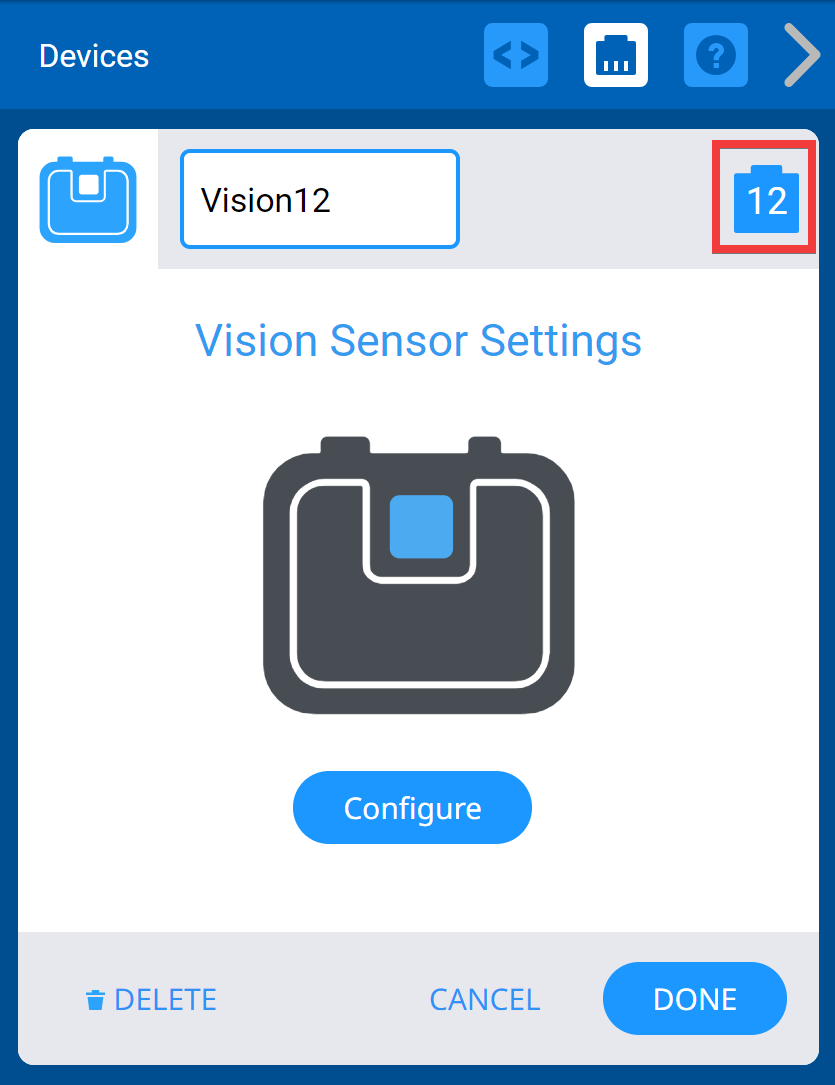

फिर विज़न सेंसर की कॉन्फ़िगर स्क्रीन के ऊपरी दाईं ओर वर्तमान पोर्ट नंबर के साथ प्लग आइकन का चयन करें।

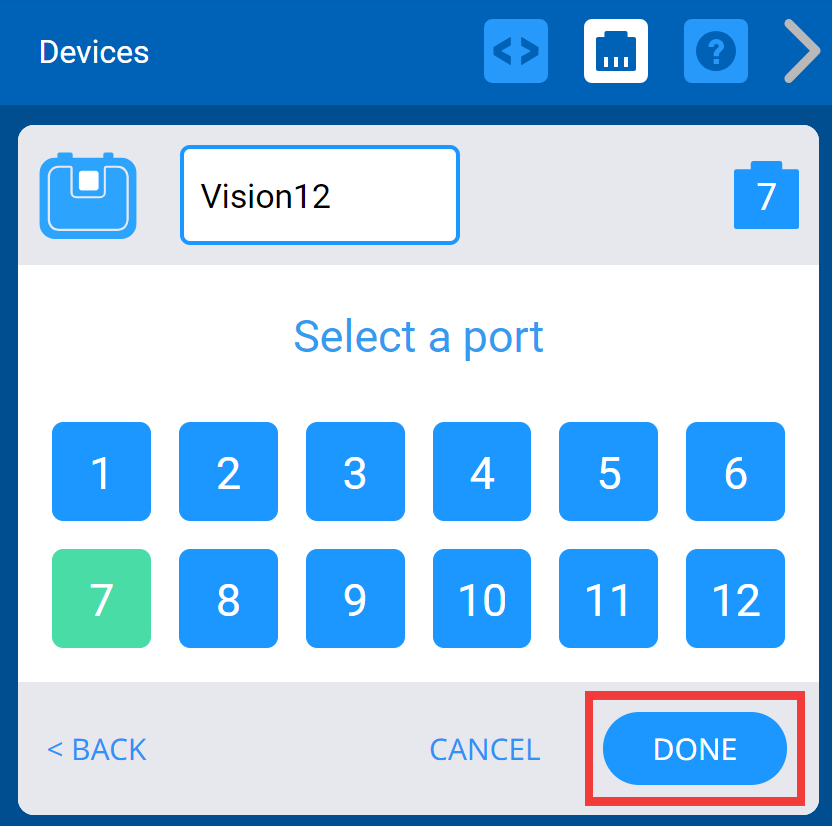

पोर्ट चयन स्क्रीन पर एक अलग पोर्ट का चयन करें और पोर्ट नंबर हरा हो जाएगा। फिर, परिवर्तन सबमिट करने के लिए संपन्न का चयन करें.
विज़न सेंसर का नाम बदलना

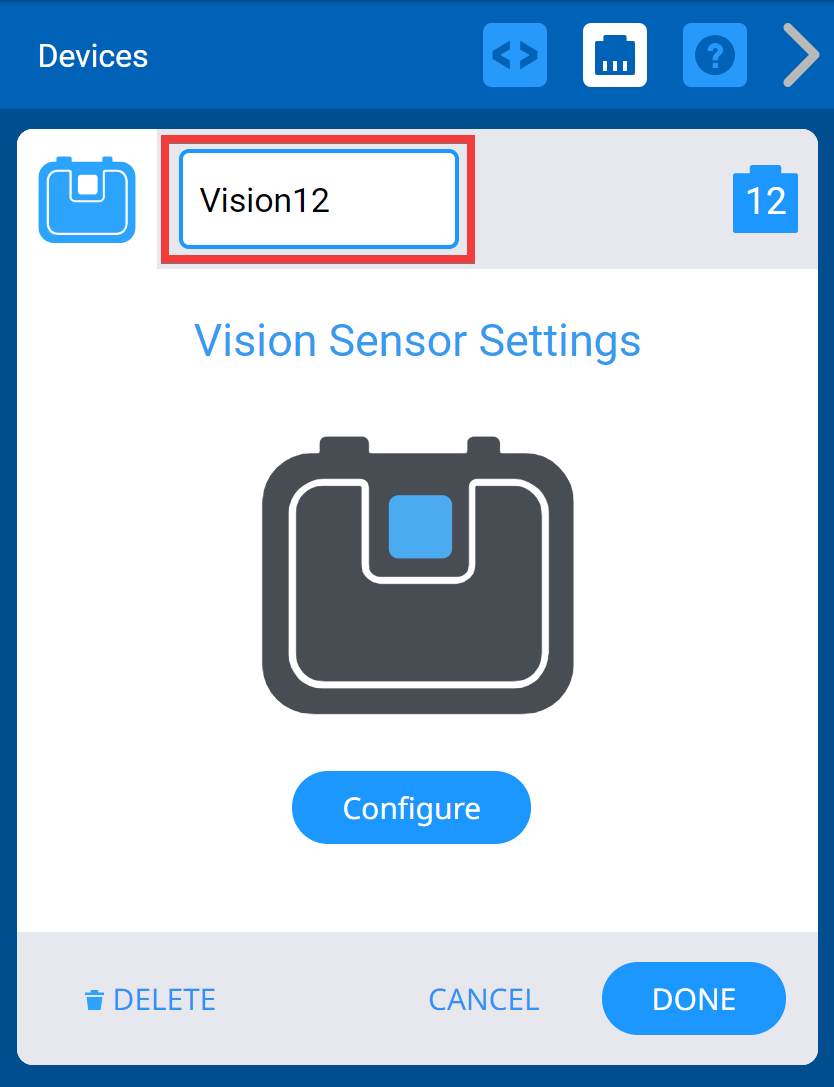

आप विज़न सेंसर के कॉन्फ़िगर स्क्रीन के शीर्ष पर स्थित टेक्स्ट बॉक्स में नाम बदलकर विज़न सेंसर का नाम भी बदल सकते हैं। यदि आप कोई अमान्य नाम चुनते हैं, तो टेक्स्ट बॉक्स लाल रंग से हाइलाइट हो जाएगा। फिर कॉन्फ़िगरेशन में डिवाइस परिवर्तन सबमिट करने के लिए संपन्न का चयन करें.
यदि आपके प्रोजेक्ट में पहले से ही विज़न सेंसर ब्लॉक हैं, तो आपको ड्रॉप डाउन का उपयोग करके ब्लॉक में विज़न सेंसर का नाम नए नाम से अपडेट करना होगा।
विज़न सेंसर हटाना

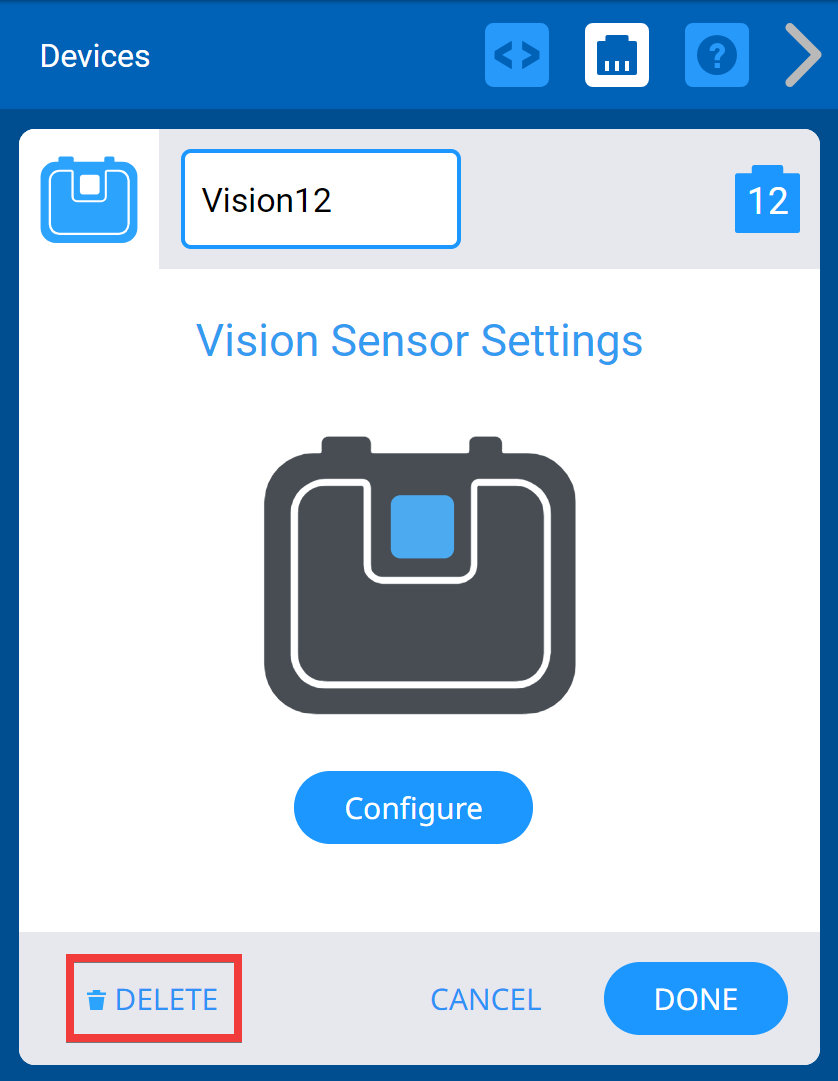

विज़न सेंसर को विज़न सेंसर की कॉन्फ़िगर स्क्रीन के नीचे "हटाएँ" विकल्प का चयन करके भी हटाया जा सकता है।
नोट:यदि आप विज़न सेंसर को हटाते हैं और यह पहले से ही आपके प्रोजेक्ट में उपयोग किया जा रहा है, तो आपका प्रोजेक्ट तब तक काम नहीं करेगा जब तक आप उन ब्लॉकों को भी नहीं हटा देते जो विज़न सेंसर का उपयोग कर रहे थे।
