VEXcode IQ, बटनों और जॉयस्टिक अक्षों को उनके नामों से संदर्भित करके IQ नियंत्रक से डेटा तक पहुंच सकता है।
बटनों और जॉयस्टिक की स्थिति और नाम
नीचे दी गई छवि बटन और जॉयस्टिक के नाम और स्थान दिखाती है। बटन निम्न मान लौटाते हैं:
- 1 - दबाया गया
- 0 - दबाया / जारी नहीं किया गया
प्रत्येक जॉयस्टिक अक्ष -100 से +100 के बीच मान लौटाता है, तथा केन्द्रित होने पर शून्य मान लौटाता है। प्रत्येक अक्ष पर जॉयस्टिक को घुमाने पर उसके मानों का उदाहरण देखने के लिए इस एनीमेशन को देखें।
नोट:एनीमेशन में चित्रित नियंत्रक एक (प्रथम पीढ़ी) नियंत्रक है। हालाँकि, दोनों IQ (प्रथम और द्वितीय पीढ़ी) नियंत्रकों के लिए मान समान हैं।
ब्लॉक जिसमें नियंत्रक बटन और जॉयस्टिक शामिल हैं
VEXcode IQ में प्रोग्रामिंग करते समय, बटन और जॉयस्टिक के नाम, साथ ही कंट्रोलर पर उनकी स्थिति को समझने से यह निर्धारित करने में मदद मिलती है कि किस ब्लॉक का उपयोग किया जाना चाहिए।

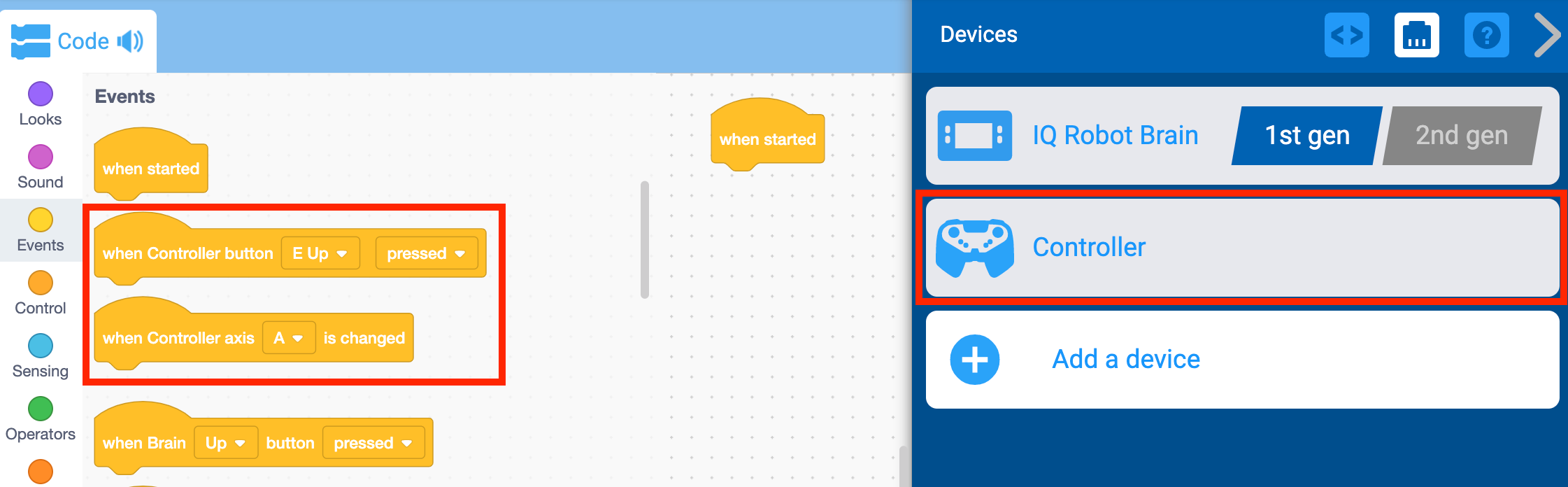

एक बार नियंत्रक कॉन्फ़िगर हो जाने पर, नियंत्रक ब्लॉक टूलबॉक्स में दिखाई देंगे।
नियंत्रक का उपयोग करने के बारे में अधिक के लिए, STEM लाइब्रेरी के नियंत्रक अनुभाग में लेख देखें
