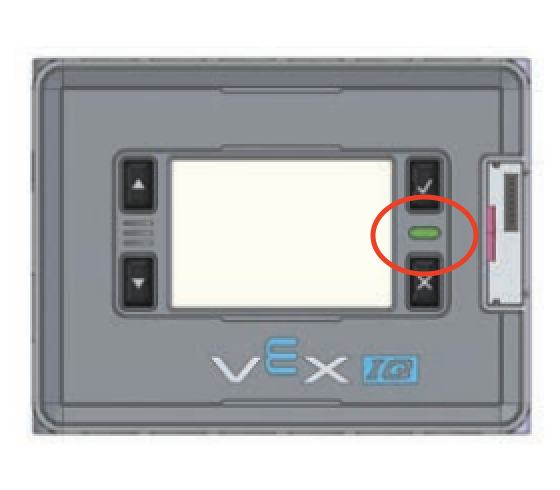

मस्तिष्क के एलईडी का रंग मस्तिष्क, VEX IQ रोबोट बैटरी और VEX IQ रेडियो लिंक की स्थिति को इंगित करता है।
| एलईडी रंग | स्थिति | |
|---|---|---|
|
|
ठोस हरा | ब्रेन ऑन - रोबोट बैटरी का स्तर पर्याप्त - बिना रेडियो लिंक (खोज) के। |
|
|
चमकता हरा | ब्रेन ऑन - रोबोट बैटरी स्तर पर्याप्त - अच्छे रेडियो लिंक के साथ। |
|
|
ठोस लाल | रोबोट की बैटरी का स्तर कम - बिना रेडियो लिंक के |
|
|
चमकता लाल | रोबोट बैटरी का स्तर कम - अच्छे रेडियो लिंक के साथ |
नोट: बैटरी लोड के आधार पर, यदि बैटरी लाल क्षेत्र में चली जाती है, तो एलईडी उस रंग में तब तक रहेगी जब तक कि इसे बंद नहीं कर दिया जाता, लेकिन रोबोट ब्रेन एलसीडी स्क्रीन हमेशा वर्तमान वोल्टेज स्तर दिखाएगी।
