V5 ब्रेन पर स्मार्ट पोर्ट्स का उपयोग करना – वेक्स लाइब्रेरी

डिवाइस से V5 स्मार्ट केबल कनेक्ट करें

VEX V5 रोबोट ब्रेन का आरेख, इसके घटकों और कनेक्शनों को दर्शाता है, जिसमें पोर्ट, बिजली आपूर्ति और संचार इंटरफेस शामिल हैं, जो रोबोटिक्स में इसकी कार्यक्षमता को दर्शाता है।

V5 स्मार्ट केबल के सिरे को डिवाइस के केबल पोर्ट में तब तक दबाएं जब तक कि आपको क्लिक की आवाज सुनाई न दे।

उपरोक्त चित्र में, V5 स्मार्ट मोटर का उपयोग किया जा रहा है।

V5 स्मार्ट केबल को V5 रोबोट ब्रेन से कनेक्ट करें

VEX V5 रोबोट ब्रेन का क्लोज-अप दृश्य, जिसमें इसके पोर्ट और LED संकेतक प्रदर्शित हैं, जिन्हें शैक्षिक रोबोटिक्स और प्रोग्रामिंग के लिए डिज़ाइन किया गया है।

केबल के दूसरे सिरे को V5 रोबोट ब्रेन के पोर्ट में तब तक दबाएं जब तक कि आपको क्लिक की आवाज सुनाई न दे।

इस चित्र में, कनेक्शन के लिए पोर्ट 10 को चुना गया था। आप कोई भी खुला पोर्ट चुन सकते हैं।

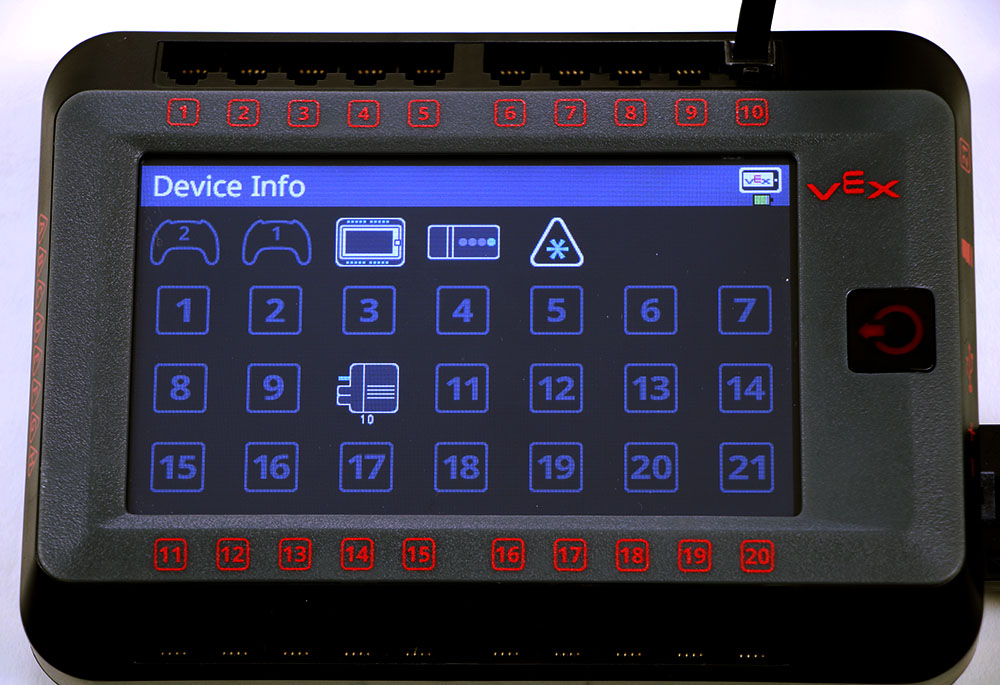

नया डिवाइस देखने के लिए डिवाइस जानकारी स्क्रीन देखें

VEX V5 रोबोट ब्रेन का आरेख, इसके घटकों और कनेक्शनों को दर्शाता है, जिसमें पोर्ट और बिजली आपूर्ति शामिल है, जिसका उपयोग शैक्षिक रोबोटिक्स अनुप्रयोगों के लिए किया जाता है।

यह देखने के लिए कि आपके द्वारा कनेक्ट किए गए पोर्ट पर डिवाइस पहचाना गया है, V5 रोबोट ब्रेन की होम स्क्रीन पर डिवाइस आइकन दबाएं।
