VEX AIM पर प्रतीक और आइकन

ऊपरी दाएं कोने में मौजूद बैटरी आइकन रोबोट की बैटरी की वर्तमान स्थिति को दर्शाता है।

आइकन के रंग से बैटरी लेवल का पता लगाया जा सकता है:

• हरा - बैटरी पूरी तरह चार्ज
• पीला - बैटरी आंशिक रूप से चार्ज है
• लाल - बैटरी कम है

बैटरी का चमकता हुआ आइकन यह दर्शाता है कि रोबोट इस समय चार्ज हो रहा है।

जब कोई वन स्टिक कंट्रोलर रोबोट से जुड़ा होता है, तो कंट्रोलर आइकन स्क्रीन के ऊपरी बाएं कोने में दिखाई देगा।

स्क्रीन के ऊपरी बाएं कोने में एक ब्लूटूथ आइकन द्वारा ब्लूटूथ कनेक्शन की स्थिति दर्शाई जाती है। एक ठोस हरे रंग का आइकन सक्रिय ब्लूटूथ कनेक्शन को दर्शाता है।

एक चमकता हुआ ग्रे आइकन यह दर्शाता है कि रोबोट वर्तमान में ब्लूटूथ से कनेक्टेड नहीं है।

रेडियो की स्थिति को स्टेशन के आइकन द्वारा दर्शाया जाता है।

एक्सेस प्वाइंट के आइकन से रेडियो की स्थिति भी दर्शायी जाती है। एक स्थिर आइकन सक्रिय कनेक्शन को दर्शाता है, और एक चमकता हुआ आइकन दर्शाता है कि रोबोट वर्तमान में कनेक्टेड नहीं है।

जब कोई अन्य VEX AIM कोडिंग रोबोट वर्तमान में इस रोबोट से जुड़ा होता है, तो स्क्रीन के ऊपरी बाएं कोने में लिंक आइकन दिखाई देगा।

स्क्रीन के निचले भाग में स्थित इन्फो आइकन का चयन करने से रोबोट की जानकारी खुल जाएगी।

रोबोट की जानकारी में रोबोट का नाम, बैटरी लाइफ और उस रोबोट का नाम शामिल है जिससे यह वर्तमान में जुड़ा हुआ है।

वर्तमान स्क्रीन से बाहर निकलने के लिए ग्रे रंग के वापसी तीर का उपयोग करें।

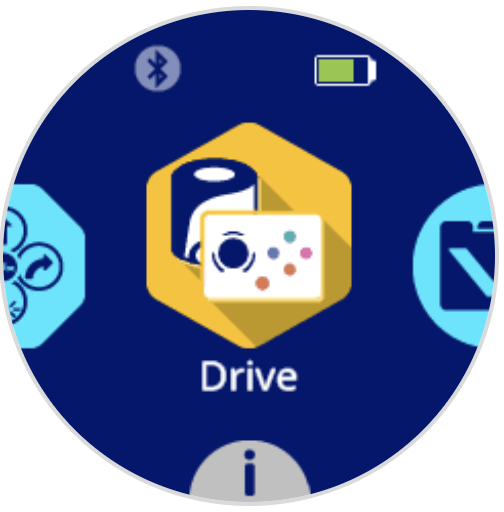

ड्राइव आइकन का चयन करने से बिल्ट-इन ड्राइव मोड खुल जाएगा, जिससे आप लिंक किए गए कंट्रोलर के साथ अपने रोबोट को चला सकते हैं। ड्राइव मोड के उपयोग के बारे अधिक जानने के लिए लेख देखें।

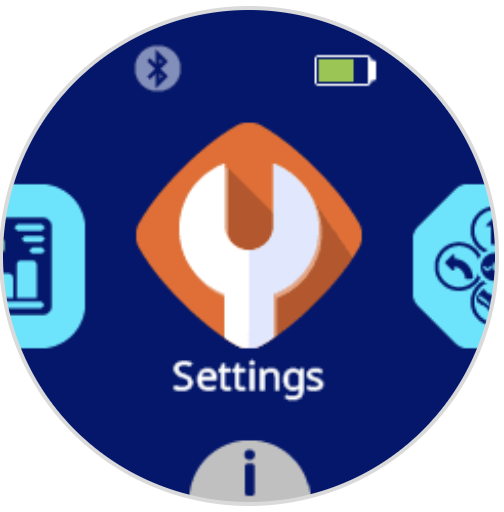

सेटिंग्स आइकन का चयन करने से रोबोट का सेटिंग्स मेनू खुल जाएगा। रोबोट की सेटिंग्स के बारे में जानने के लिए लेख देखें।

प्रोजेक्ट आइकन का चयन करने से आप रोबोट पर डाउनलोड किए गए प्रोजेक्ट तक पहुंच सकेंगे। रोबोट पर प्रोजेक्ट का उपयोग करने के बारे में जानने के लिए लेख देखें

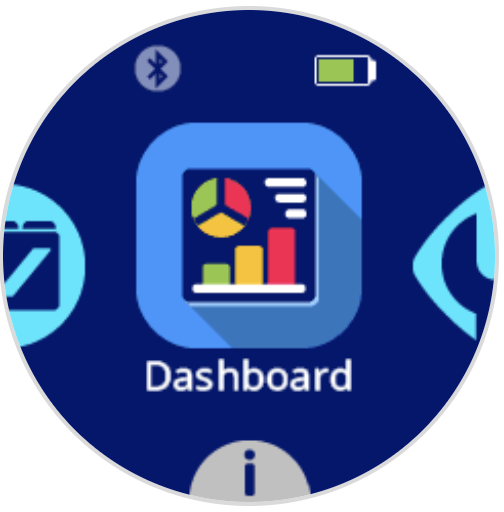

डैशबोर्ड आइकन का चयन करने पर डैशबोर्ड खुल जाएगा। डैशबोर्ड की विशेषताओं के बारे में अधिक जानने के लिए लेख देखें

बटन कोडिंग आइकन का चयन करने से बटन कोडिंग खुल जाएगी, जिससे आप रोबोट की स्क्रीन पर मौजूद बटनों के साथ रोबोट को कोड कर सकते हैं।
