वेब-आधारित VEXcode EXP में कंसोल सीरियल पोर्ट से कनेक्ट करना – वेक्स लाइब्रेरी

वेब-आधारित VEXcode EXP में कंसोल पर प्रिंट करने के लिए, कंसोल सीरियल पोर्ट से कनेक्शन की आवश्यकता होती है। यह दूसरा पोर्ट इसलिए आवश्यक है क्योंकि पहला सीरियल पोर्ट EXP ब्रेन को ब्राउज़र से प्रोजेक्ट डाउनलोड के लिए डिवाइस से जोड़ता है।

नोट: कंसोल पर प्रिंट करने के लिए, EXP ब्रेन को कंसोल सीरियल पोर्ट का उपयोग करते समय USB केबल के माध्यम से डिवाइस से कनेक्ट रहना चाहिए।

VEXcode EXP प्रिंट कंसोल अनुपलब्ध है और एक संदेश दिखाता है जिसमें लिखा है कि कंसोल सीरियल पोर्ट वर्तमान में कनेक्टेड नहीं है। प्रिंट कंसोल का उपयोग करने के लिए कृपया कंसोल सीरियल पोर्ट से कनेक्ट करें। नीचे 'और अधिक जानें' का लिंक दिया गया है।

यदि कंसोल सीरियल पोर्ट कनेक्ट नहीं है, तो VEXcode EXP में प्रिंट कंसोल अनुपलब्ध के रूप में दिखाई देगा।

कंसोल सीरियल पोर्ट से कनेक्ट करना

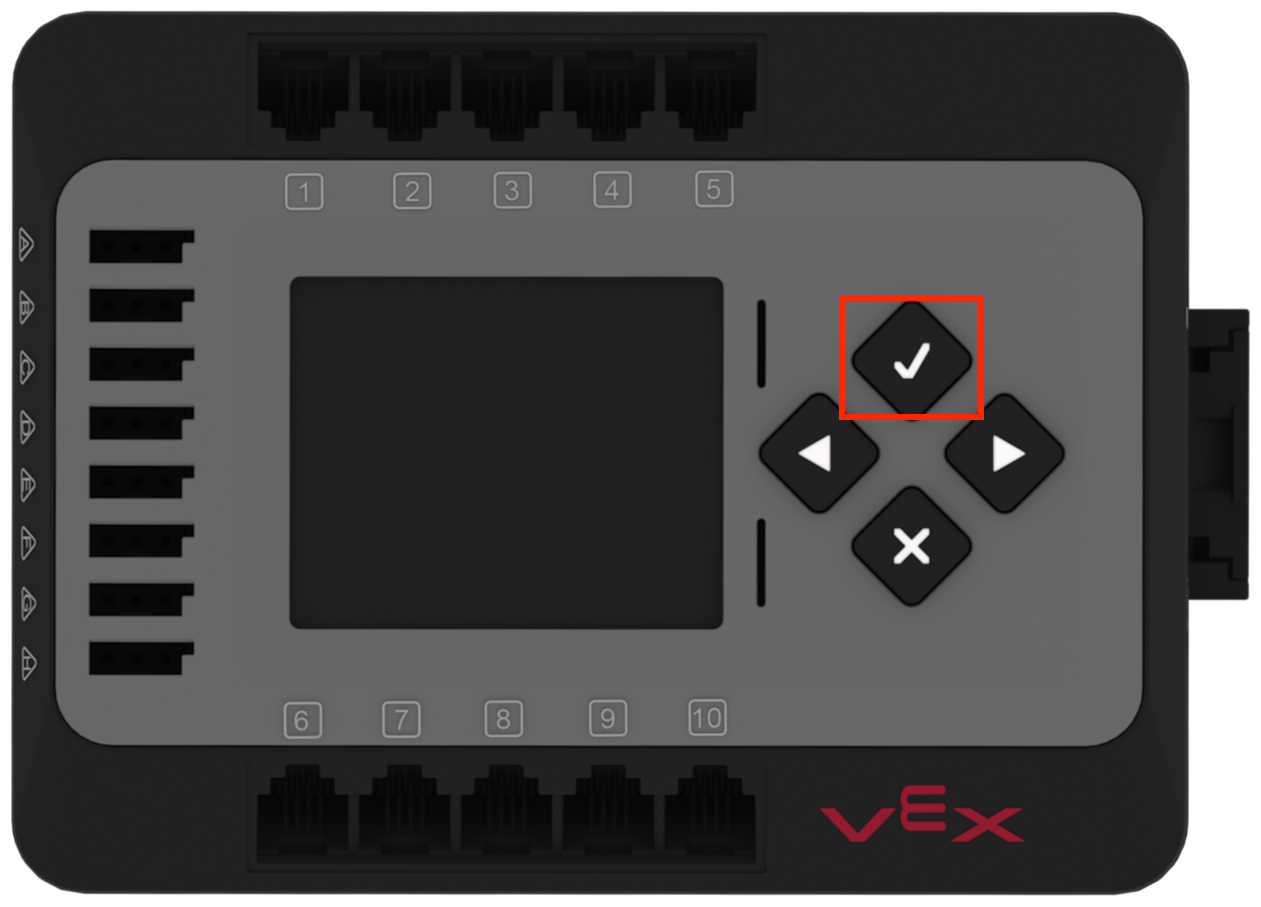

EXP ब्रेन, जिसमें चेक बटन हाइलाइट किया गया है।

सुनिश्चित करें कि EXP बैटरी चार्ज है और EXP ब्रेन से जुड़ी है।

मस्तिष्क पर चेक बटन दबाकर मस्तिष्क को चालू करें।

एक USB केबल का उपयोग करके मस्तिष्क को लैपटॉप कंप्यूटर से जोड़ा गया है।

USB-C केबल का उपयोग करके EXP को अपने डिवाइस से कनेक्ट करें।

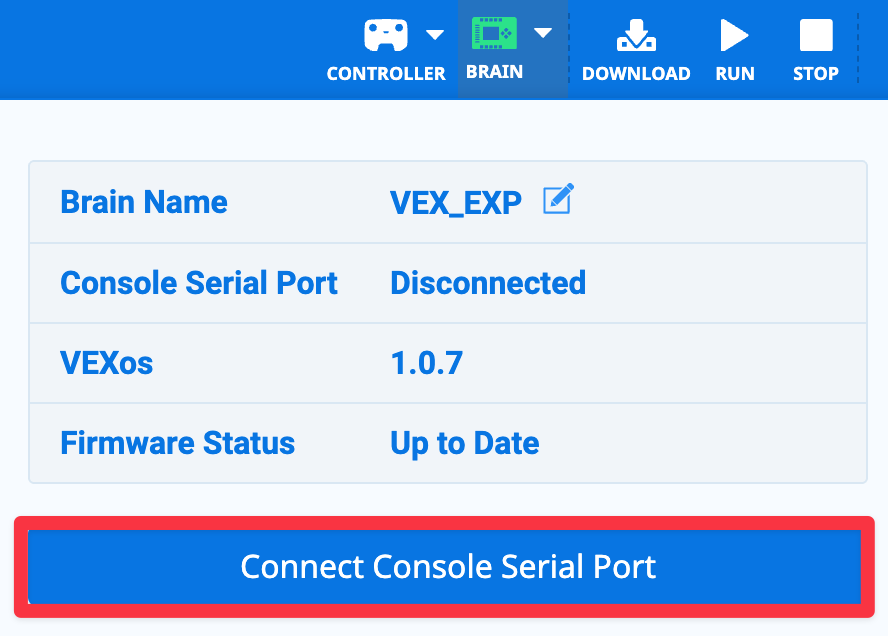

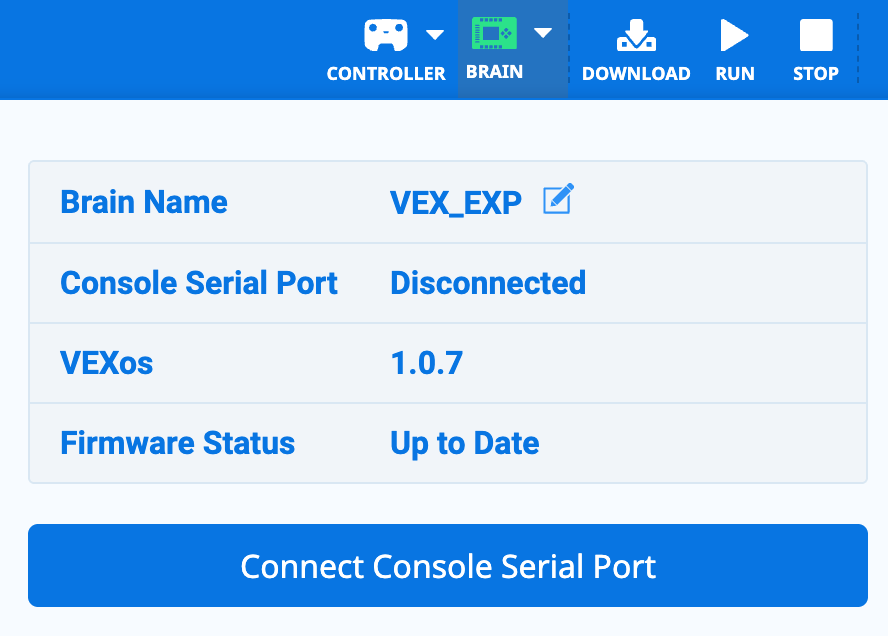

VEXcode EXP में ब्रेन ड्रॉपडाउन मेनू खुला हुआ है और एक ब्रेन पहले से ही कनेक्टेड है। कंसोल सीरियल पोर्ट की स्थिति डिस्कनेक्टेड है, और नीचे दिए गए बटन पर "कंसोल सीरियल पोर्ट कनेक्ट करें" लिखा हुआ है।

सुनिश्चित करें कि EXP पहले वेब-सीरियल पोर्ट के माध्यम से डिवाइस से जुड़ा हुआ है। इस कनेक्शन प्रक्रिया के बारे में अधिक जानकारी के लिए, अपने डिवाइस के लिए आलेख देखें:

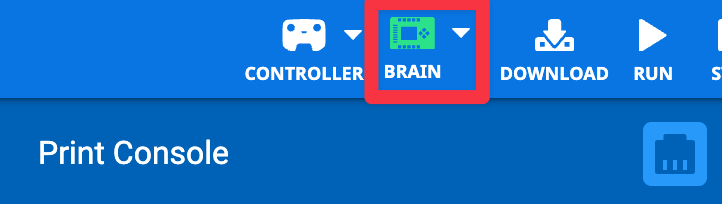

VEXcode EXP टूलबार में हरे रंग का ब्रेन आइकन हाइलाइट किया गया है, जो दर्शाता है कि ब्रेन कनेक्टेड है।

एक बार जब ब्रेन पहले वेब-सीरियल पोर्ट से जुड़ जाए, तो हरे ब्रेन आइकन का चयन करें।

VEXcode EXP में ब्रेन ड्रॉपडाउन मेनू खुला हुआ है और एक ब्रेन पहले से ही कनेक्टेड है। कंसोल सीरियल पोर्ट की स्थिति डिस्कनेक्टेड है, और नीचे दिया गया बटन हाइलाइटेड है और उस पर "कंसोल सीरियल पोर्ट कनेक्ट करें" लिखा हुआ है।

कनेक्ट कंसोल सीरियल पोर्टका चयन करें।

macOS/क्रोमबुक

विंडोज़

ऊपर दी गई प्रत्येक छवि को बड़ा करने के लिए उसका चयन करें।

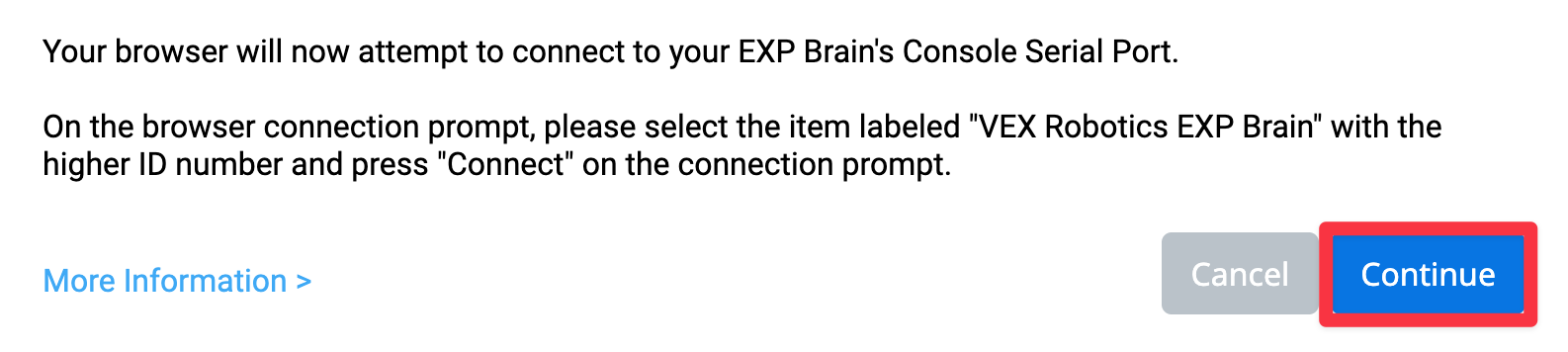

आपके डिवाइस के आधार पर एक संकेत दिखाई देगा. जारी रखें चुनें.

macOS/क्रोमबुक

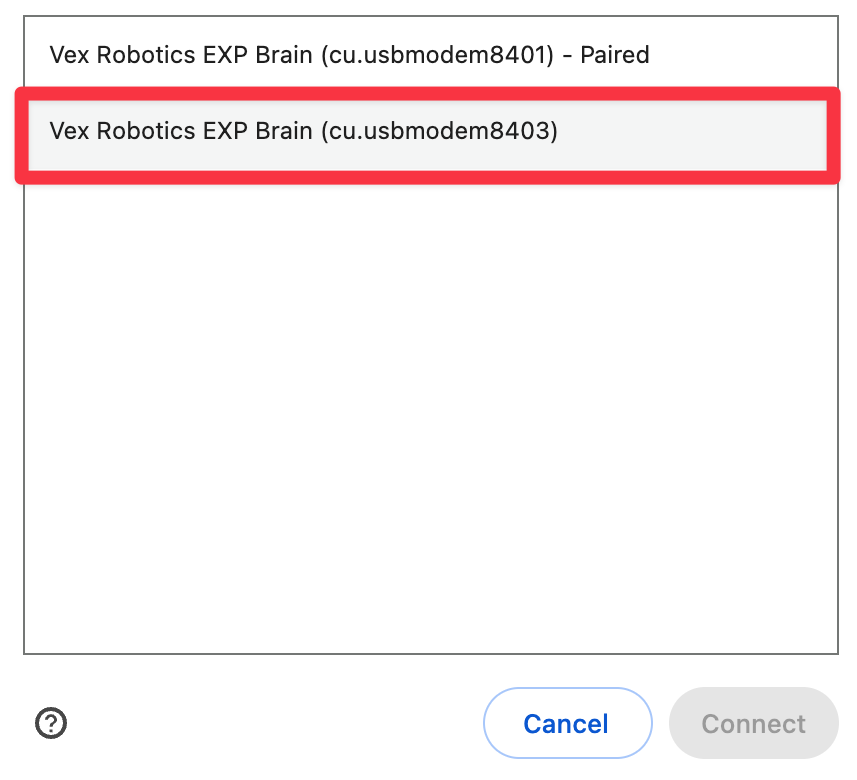

macOS या Chromebook ब्राउज़र कनेक्शन विंडो, जिसमें VEX Robotics EXP Brain शीर्षक वाली दो वस्तुएं दिखाई देती हैं। एक आइटम पहले से ही युग्मित है और उसका आईडी नंबर 8401 है, और दूसरे का आईडी नंबर 8403 है। आईडी 8403 वाली वस्तु को हाइलाइट किया गया है।

विंडोज़

विंडोज ब्राउज़र कनेक्शन विंडो जिसमें दो आइटम सूचीबद्ध हैं। पहले आइटम पर Vex Robotics User Port लिखा है, और दूसरे पर Vex Robotics Communications Port लिखा है और ये पहले से ही युग्मित हैं। Vex Robotics User Port शीर्षक वाला आइटम हाइलाइट किया गया है।

ऊपर दी गई प्रत्येक छवि को बड़ा करने के लिए उसका चयन करें।

macOS/Chromebook: उपलब्ध ब्रेन्स की सूची से उच्चतम आईडी नंबर वाले EXP का चयन करें। सबसे कम आईडी नंबर पहले से ही जोड़ा जाएगा।
विंडोज़: उपयोगकर्ता पोर्टका चयन करें। संचार पोर्ट पहले से ही युग्मित होगा।

macOS/क्रोमबुक

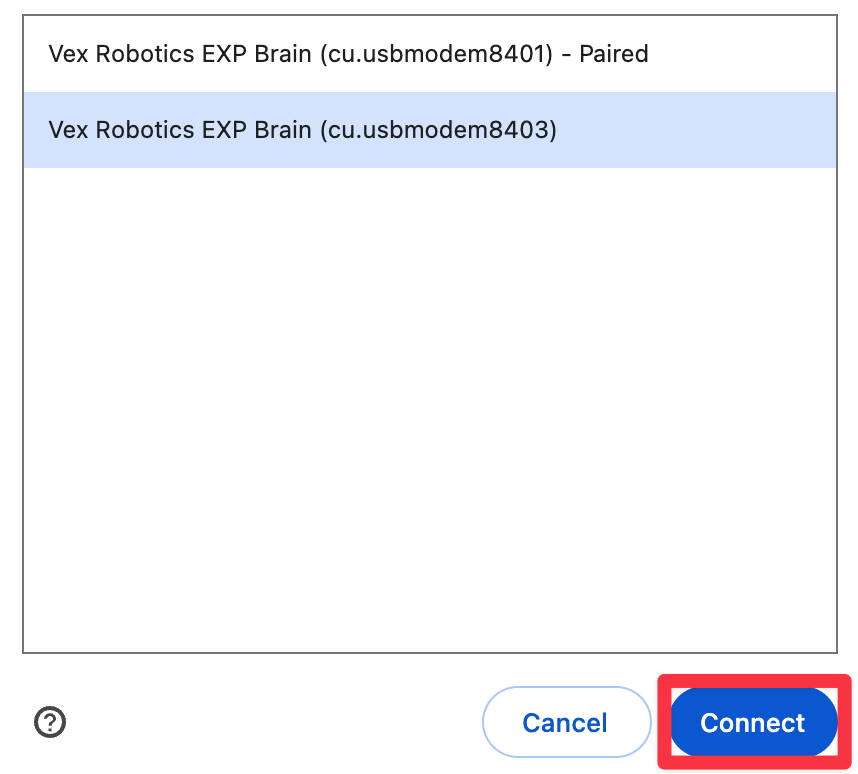

macOS या Chromebook ब्राउज़र कनेक्शन विंडो, जिसमें आईडी नंबर 8403 वाला आइटम चयनित है। नीचे, कनेक्ट बटन हाइलाइट किया गया है।

विंडोज़

विंडोज ब्राउज़र कनेक्शन विंडो में Vex Robotics User Port विकल्प चयनित दिखाई दे रहा है। नीचे दिया गया कनेक्ट बटन हाइलाइट किया गया है।

ऊपर दी गई प्रत्येक छवि को बड़ा करने के लिए उसका चयन करें।

एक बार आपकी पसंद हाइलाइट हो जाने पर कनेक्ट का चयन करें।

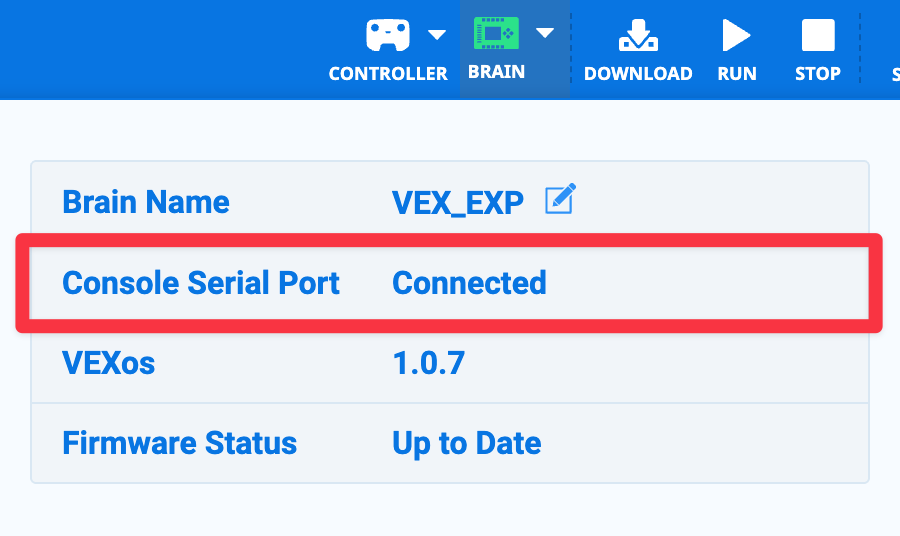

VEXcode EXP में ब्रेन ड्रॉपडाउन मेनू खुला हुआ है और एक ब्रेन कनेक्टेड है। कंसोल सीरियल पोर्ट की स्थिति कनेक्टेड दिखा रही है और यह हाइलाइटेड है।

एक बार कनेक्शन सफल हो जाने पर, कंसोल सीरियल पोर्ट कनेक्टेड के रूप में प्रदर्शित होगा। प्रिंट कंसोल अब उपयोग के लिए उपलब्ध होगा.

कंसोल सीरियल पोर्ट से डिस्कनेक्ट करना

अपने डिवाइस को EXP से डिस्कनेक्ट करने के लिए, अपने डिवाइस या ब्रेन से USB-C केबल को अनप्लग करें।

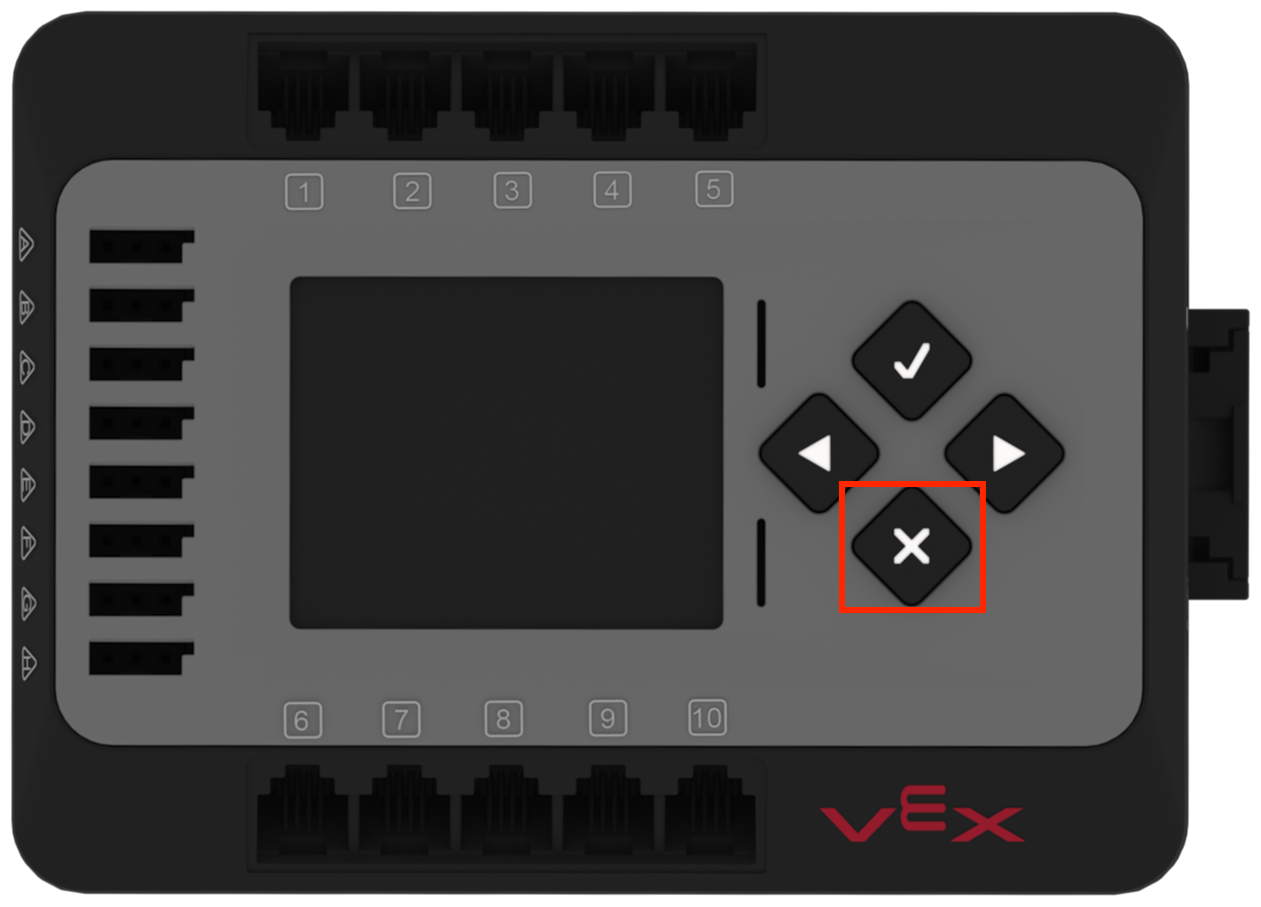

EXP Brain को चालू किया गया है और इसका X बटन हाइलाइट किया गया है।

आप ब्रेन को बंद करके EXP को वेब-आधारित VEXcode EXP से भी डिस्कनेक्ट कर सकते हैं।

X बटन को तब तक दबाकर रखें जब तक कि ब्रेन की स्क्रीन काली न हो जाए।

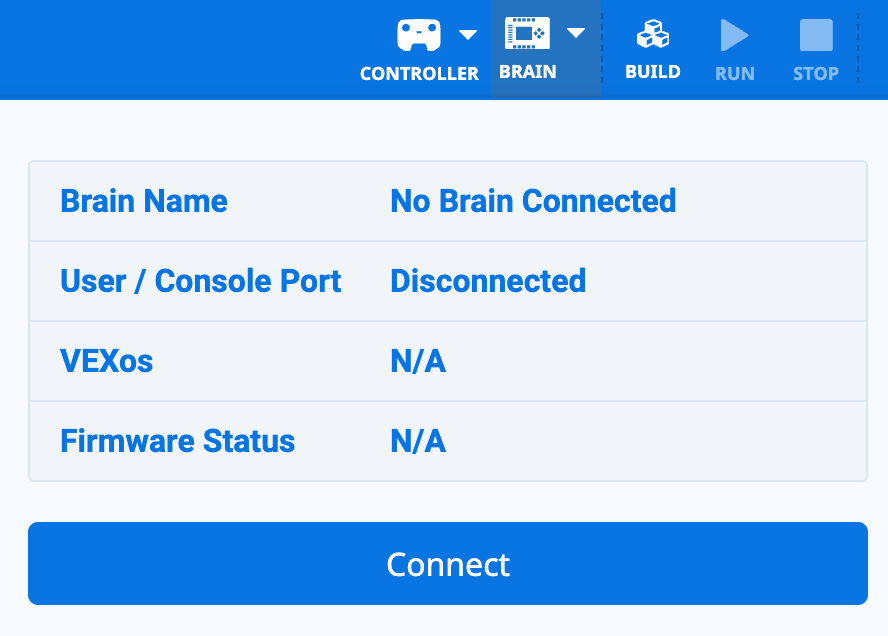

VEXcode EXP में ब्रेन ड्रॉपडाउन मेनू खुला हुआ है और कोई ब्रेन कनेक्टेड नहीं है।

उपरोक्त दोनों विधियां EXP ब्रेन को वेब-सीरियल पोर्टसे डिस्कनेक्ट कर देंगी, जिससे ब्रेन आइकन सफेद दिखाई देगा।
