VEX IQ रोबोटिक्स प्रतियोगिता (VIQRC) वर्चुअल ड्राइविंग कौशल अभ्यास आपको अपने कंप्यूटर से VEX IQ (द्वितीय पीढ़ी) नियंत्रक को जोड़ने और ड्राइविंग कौशल मैचों का अभ्यास पूरा करने की अनुमति देता है। यह आलेख बताता है कि आप अपने कंट्रोलर को VIQRC वर्चुअल ड्राइविंग स्किल्स से कैसे कनेक्ट कर सकते हैं।

नोट:VIQRC वर्चुअल ड्राइविंग स्किल्स का उपयोग करते समय IQ (द्वितीय पीढ़ी) नियंत्रक की आवश्यकता होती है।

IQ (दूसरी पीढ़ी) कंट्रोलर से कनेक्ट करें

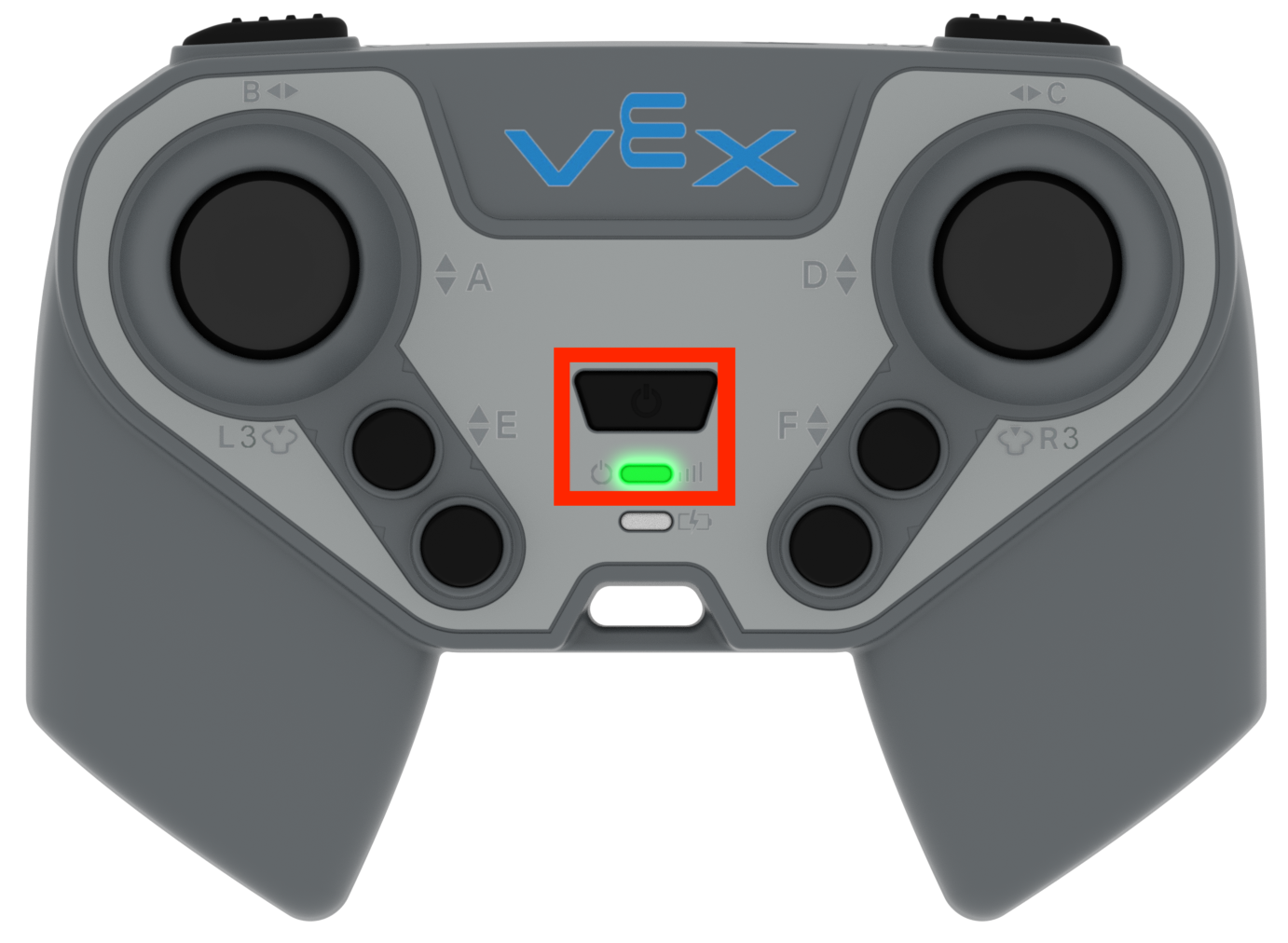

VEX IQ (दूसरी पीढ़ी) कंट्रोलर, जिसका पावर बटन हाइलाइट किया गया है और पावर एलईडी लाइट हरे रंग में चमक रही है और हाइलाइट की गई है।

पावर बटन का उपयोग करके अपने VEX IQ (2nd gen) कंट्रोलर को चालू करें।

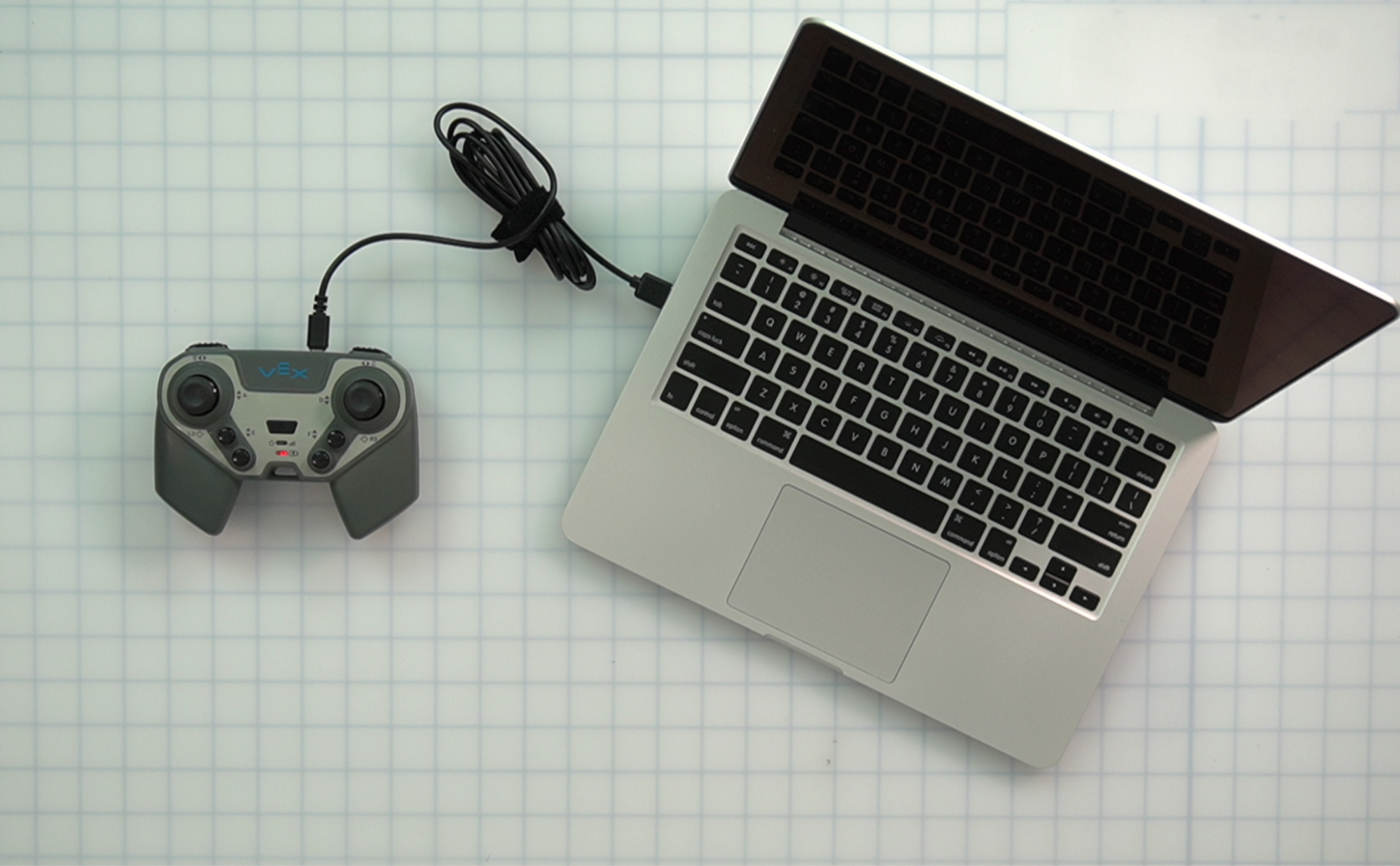

यूएसबी सी केबल के माध्यम से जुड़े लैपटॉप और कंट्रोलर का ऊपर से लिया गया दृश्य।

USB-C केबल का उपयोग करके कंट्रोलर को अपने कंप्यूटर से कनेक्ट करें।

ड्राइवर कौशल पृष्ठ के नियंत्रक स्थिति अनुभाग पर जाएँ। बाईं ओर नियंत्रक की वर्तमान स्थिति दिखाई गई है, जो इस उदाहरण में 'कनेक्टेड नहीं' दर्शाती है। दाईं ओर कंट्रोलर को कनेक्ट करने का बटन है, जिसे लाल बॉक्स से हाइलाइट किया गया है।

वर्चुअल ड्राइविंग कौशल पृष्ठ परकनेक्ट कंट्रोलरका चयन करें।

मैक / क्रोमबुक

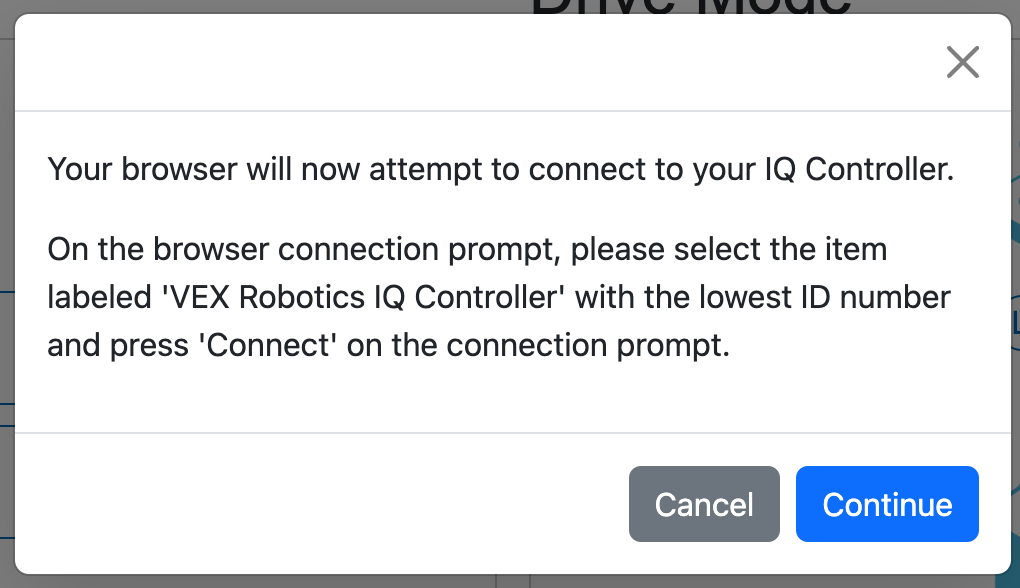

VEXcode IQ ब्राउज़र कंट्रोलर कनेक्शन प्रॉम्प्ट एक संदेश के साथ दिखाई देता है जिसमें लिखा होता है कि आपका ब्राउज़र अब आपके IQ कंट्रोलर से कनेक्ट करने का प्रयास करेगा। ब्राउज़र कनेक्शन प्रॉम्प्ट पर, कृपया सबसे कम आईडी नंबर वाले VEX Robotics IQ Controller नामक आइटम का चयन करें और कनेक्शन प्रॉम्प्ट पर कनेक्ट बटन दबाएं। नीचे दो बटन हैं, एक पर 'कैंसिल' और दूसरे पर 'कंटिन्यू' लिखा है।

विंडोज़

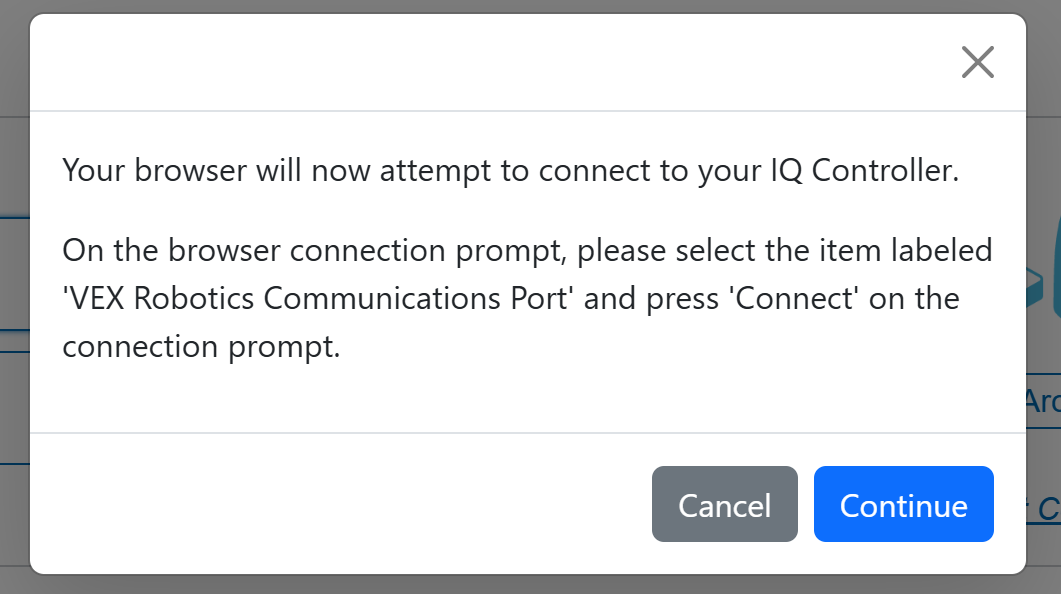

VEXcode IQ ब्राउज़र कंट्रोलर कनेक्शन प्रॉम्प्ट एक संदेश के साथ दिखाई देता है जिसमें लिखा होता है कि आपका ब्राउज़र अब आपके IQ कंट्रोलर से कनेक्ट करने का प्रयास करेगा। ब्राउज़र कनेक्शन प्रॉम्प्ट पर, कृपया VEX रोबोटिक्स कम्युनिकेशंस पोर्ट नामक आइटम का चयन करें और कनेक्शन प्रॉम्प्ट पर कनेक्ट बटन दबाएं। नीचे दो बटन हैं, एक पर 'कैंसिल' और दूसरे पर 'कंटिन्यू' लिखा है।

आपके ब्राउज़र की कनेक्शन विंडो में क्या चुनना है, यह बताने के लिए एक डिवाइस-विशिष्ट प्रॉम्प्ट दिखाई देगा।

मैक और क्रोमबुक उपयोगकर्ताओं को सबसे कम आईडी नंबर वाला विकल्प चुनने का निर्देश दिया जाएगा।
विंडोज उपयोगकर्ताओं को "संचार पोर्ट" नामक विकल्प का चयन करने का निर्देश दिया जाएगा।

अपने ब्राउज़र की कनेक्शन विंडो खोलने के लिए जारी रखें चयन करें।

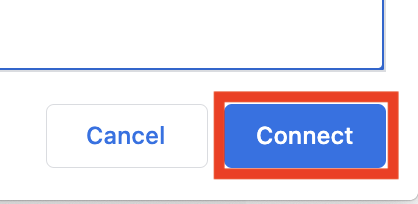

ब्राउज़र कनेक्शन विंडो में कनेक्ट बटन चमकीले नीले रंग में दिखाया गया है जो दर्शाता है कि एक नियंत्रक का चयन किया गया है। एक लाल बॉक्स बटन को हाइलाइट कर रहा है।

सबसे कम आईडी नंबर वाला विकल्प या "संचार पोर्ट" लेबल वाला विकल्प चुनें, फिर कनेक्ट चुनें।

ड्राइवर कौशल पृष्ठ के नियंत्रक स्थिति अनुभाग पर जाएँ। बाईं ओर वर्तमान स्थिति दिखाई दे रही है, जिसमें 'कनेक्टेड' लिखा है और इसकी पृष्ठभूमि हरी है।

आपका VEX IQ (द्वितीय पीढ़ी) नियंत्रक अब VIQRC वर्चुअल ड्राइविंग कौशल से जुड़ जाएगा। नियंत्रक स्थिति हरे रंग में बदल जाएगी और कनेक्टेडकहेगी।
