EXP ब्रेन पर मौजूद AI विज़न स्क्रीन, AI विज़न सेंसर द्वारा कैप्चर किए गए रीयल-टाइम विज़ुअल डेटा को प्रदर्शित कर सकती है।

यह स्क्रीन उपयोगकर्ताओं को सिस्टम में निर्मित पहचाने गए रंग हस्ताक्षर, अप्रैल टैग और एआई वर्गीकरण देखने की अनुमति देती है, जिससे एआई विजन सेंसर द्वारा सामने देखी जा रही चीजों पर तत्काल प्रतिक्रिया मिलती है।

एआई विज़न सेंसर व्यू खोलना

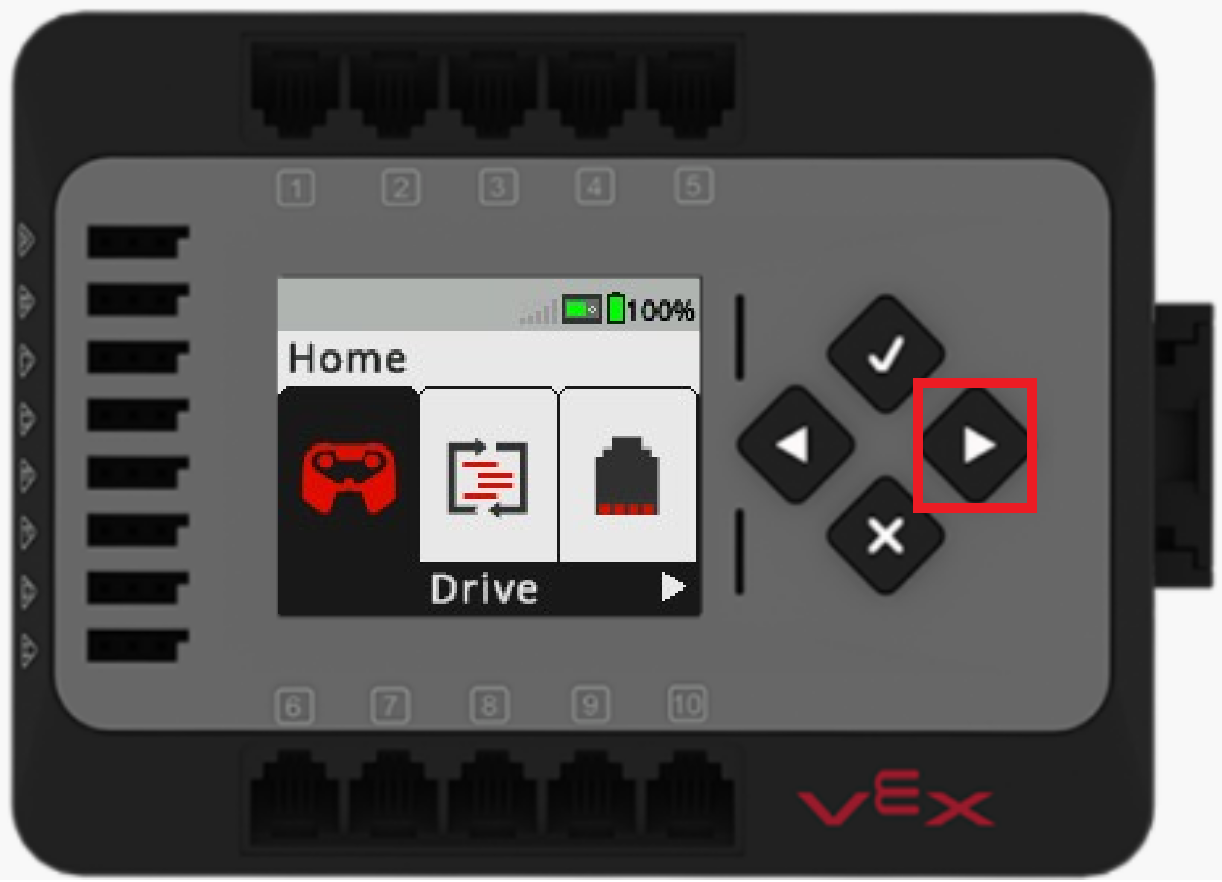

EXP Brain की स्क्रीन होम मेनू में दिखाई देती है, जिसमें दायां तीर बटन हाइलाइट किया गया है।

राइट बटन को दो बार दबाकर डिवाइसेस मेनू विकल्प को हाइलाइट करें।

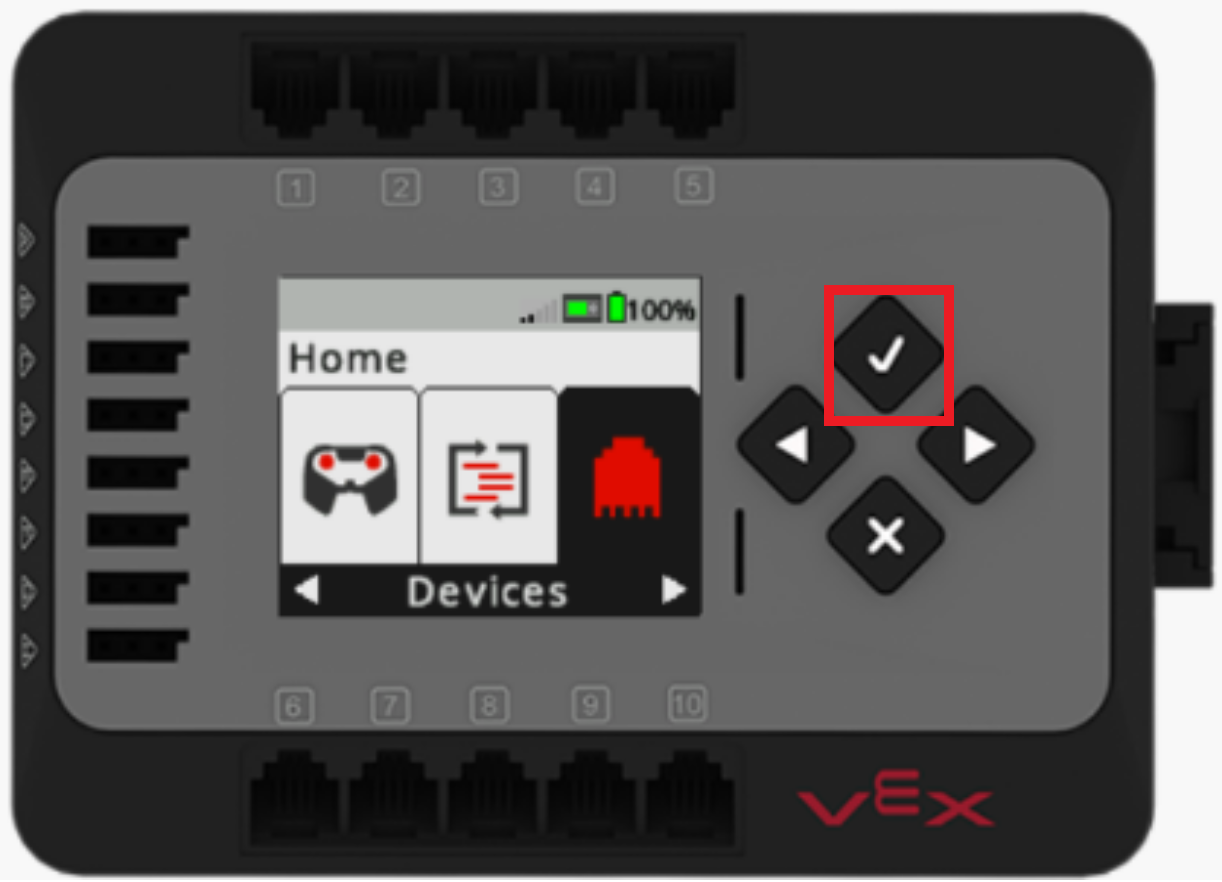

EXP Brain की स्क्रीन होम मेनू में दिखाई देती है, जिसमें डिवाइसेस विकल्प चयनित होता है। होम मेनू में तीसरा विकल्प डिवाइसेस है, और चेक बटन हाइलाइटेड है।

डिवाइस का चयन करने के लिए चेक बटन दबाएँ।

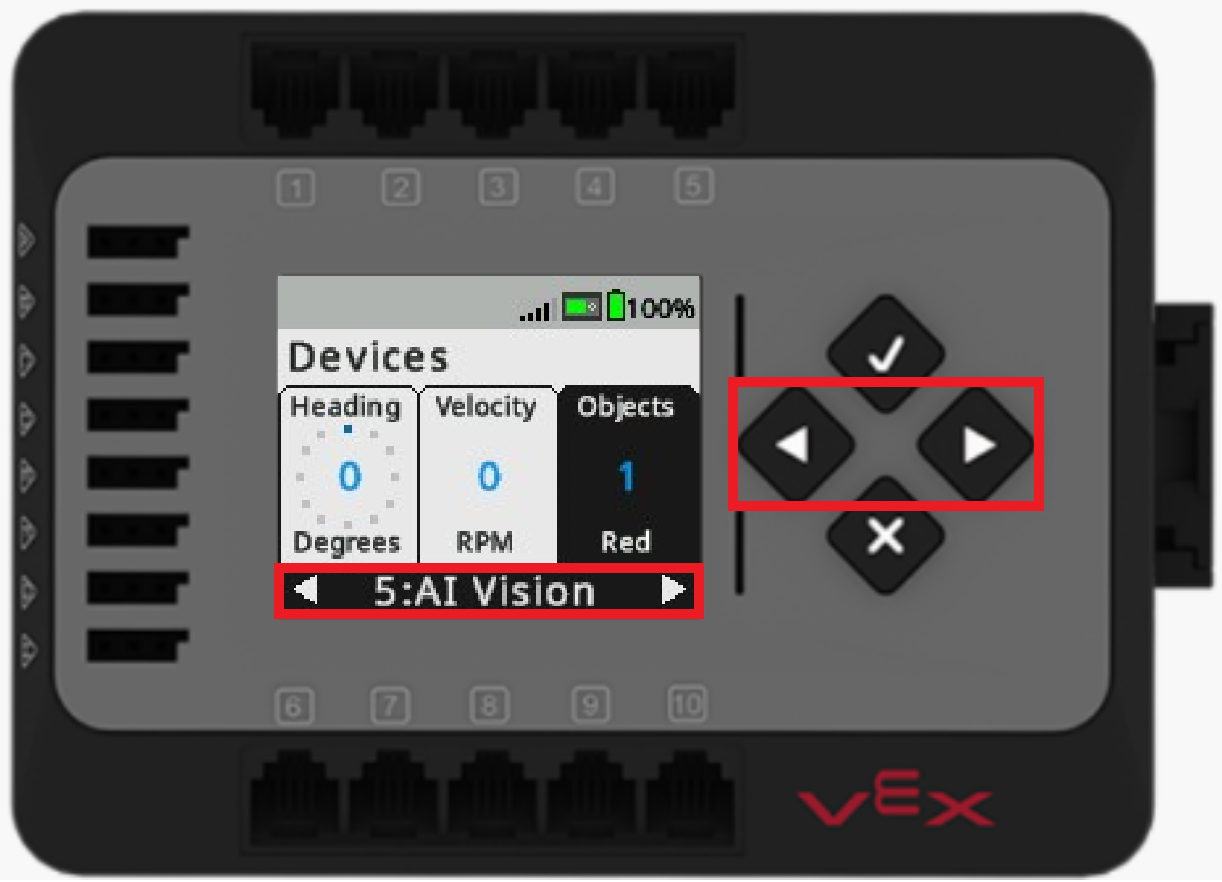

EXP Brain की स्क्रीन डिवाइस मेनू में दिखाई दे रही है, जिसमें पोर्ट 5 में AI विजन सेंसर का चयन किया गया है। बाएँ और दाएँ तीर वाले बटन हाइलाइट किए गए हैं।

डिवाइस मेनू में, आपको अपने रोबोट पर कनेक्टेड डिवाइस दिखाई देंगे।

एआई विजन सेंसर जिस पोर्ट में लगा है उसे चुनने के लिए (बाएं) और (दाएं) बटन का उपयोग करें।

EXP Brain की स्क्रीन डिवाइस मेनू में दिखाई दे रही है, जिसमें पोर्ट 5 में AI विजन सेंसर का चयन किया गया है। चेक बटन हाइलाइट हो गया है।

फिर, एआई विज़न स्क्रीन व्यू तक पहुंचने के लिए चेक बटन को चार बार दबाएं।

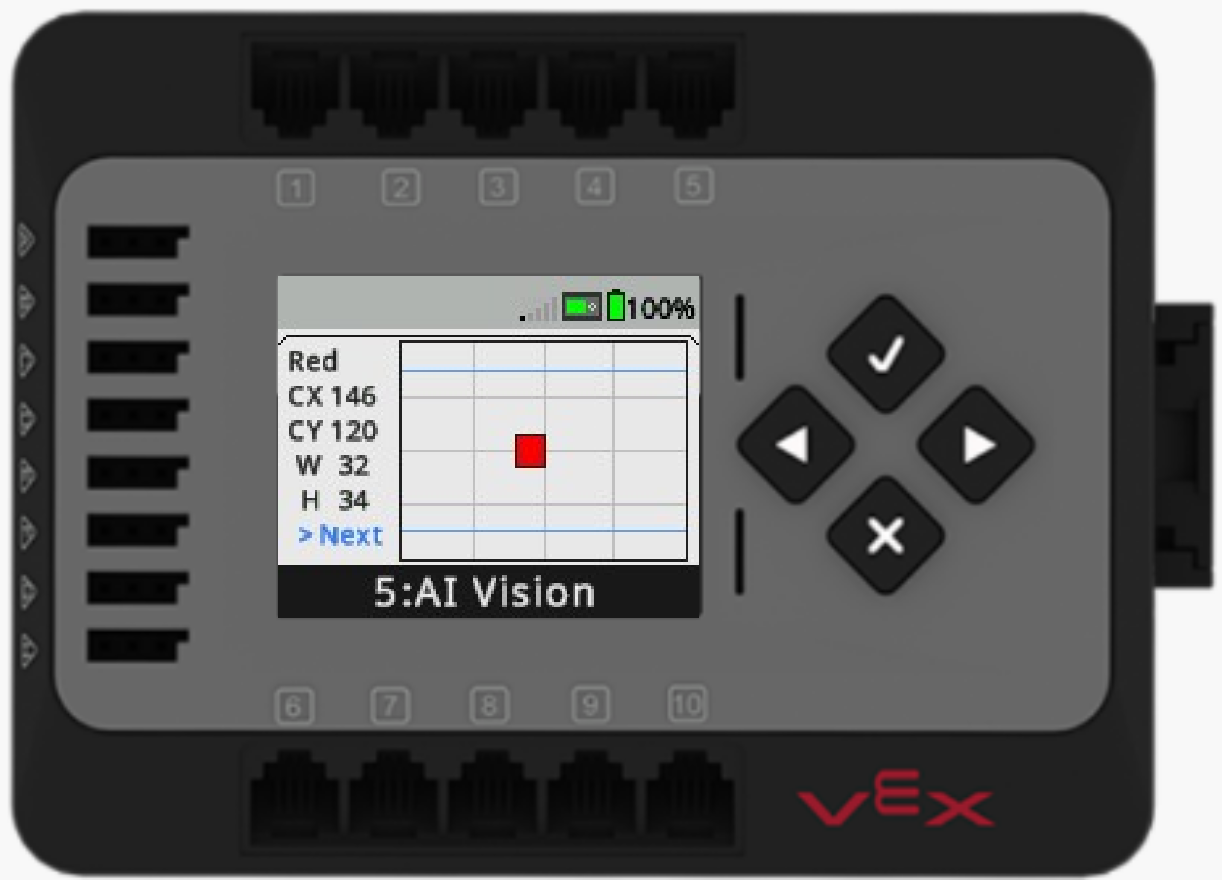

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकार बॉक्स के रूप में सभी पहचाने गए लाल ऑब्जेक्ट और उनके स्थान दिखाए गए हैं।

विभिन्न दृश्यों के बीच स्विच करने के लिएचेक बटन दबाएं:

लाल - लाल रंग की कोई भी वस्तु।
हरा - हरे रंग की कोई भी वस्तु।
नीला - नीले रंग की कोई भी वस्तु।
पीला - पीले रंग की कोई भी वस्तु।
टैग - कोई भी पहचाने गए अप्रैल टैग।
ऑब्जेक्ट्स - कोई भी पहचाने गए एआई वर्गीकरण।

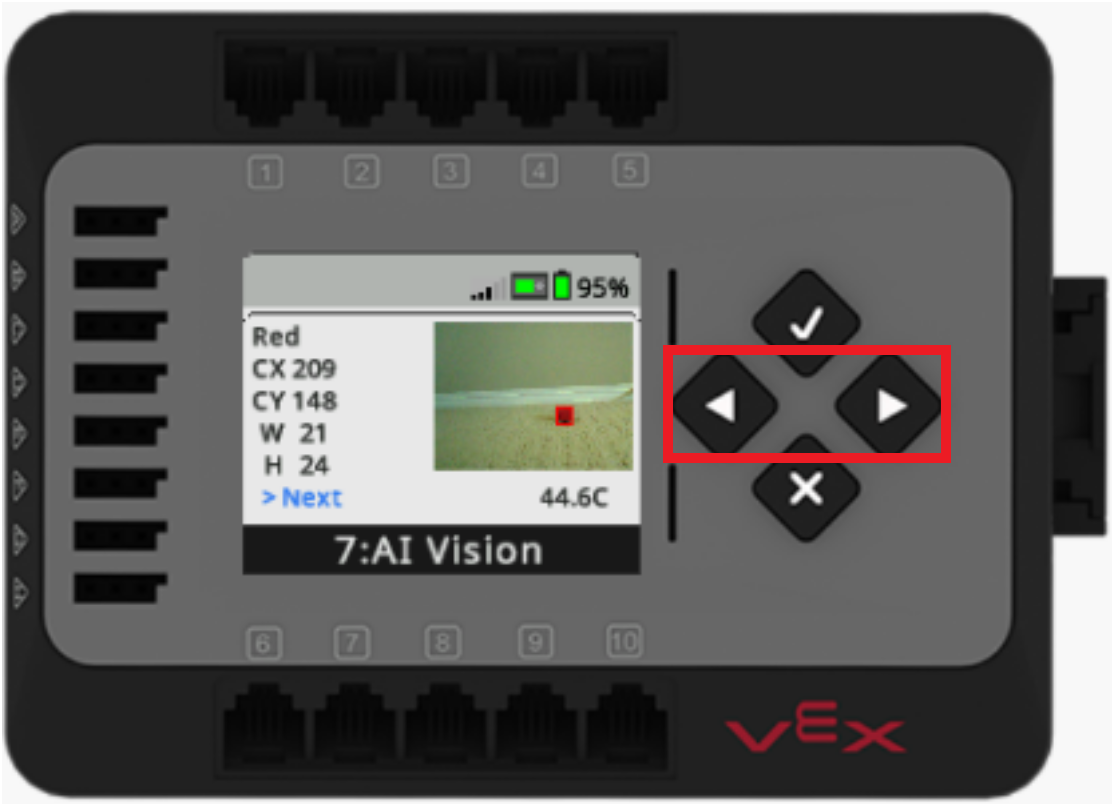

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में एआई विज़न सेंसर के वीडियो फ़ीड पर आयताकारों के रूप में सभी पहचाने गए लाल ऑब्जेक्ट और उनके स्थान दिखाए गए हैं। बाएँ और दाएँ तीर वाले बटन हाइलाइट किए गए हैं।

आप डिस्प्ले स्क्रीन को डिटेक्ट किए गए ऑब्जेक्ट, वीडियो फ़ीड या फुल-स्क्रीन वीडियो फ़ीड दिखाने के बीच टॉगल करने के लिए (बाएं) और (दाएं) बटन का उपयोग कर सकते हैं।
डिस्प्ले को एआई विज़न सेंसर के वीडियो फ़ीड में बदलने के लिए
दाएँ बटन दबाएँ

बटन एक बार और दबाने से वीडियो फ़ीड पूर्ण स्क्रीन में बदल जाएगा।

पता लगाए गए ऑब्जेक्ट्स को फिर से देखने के लिए, दाएँ बटन को तीसरी बार दबाएँ।

कलर सिग्नेचर देखना

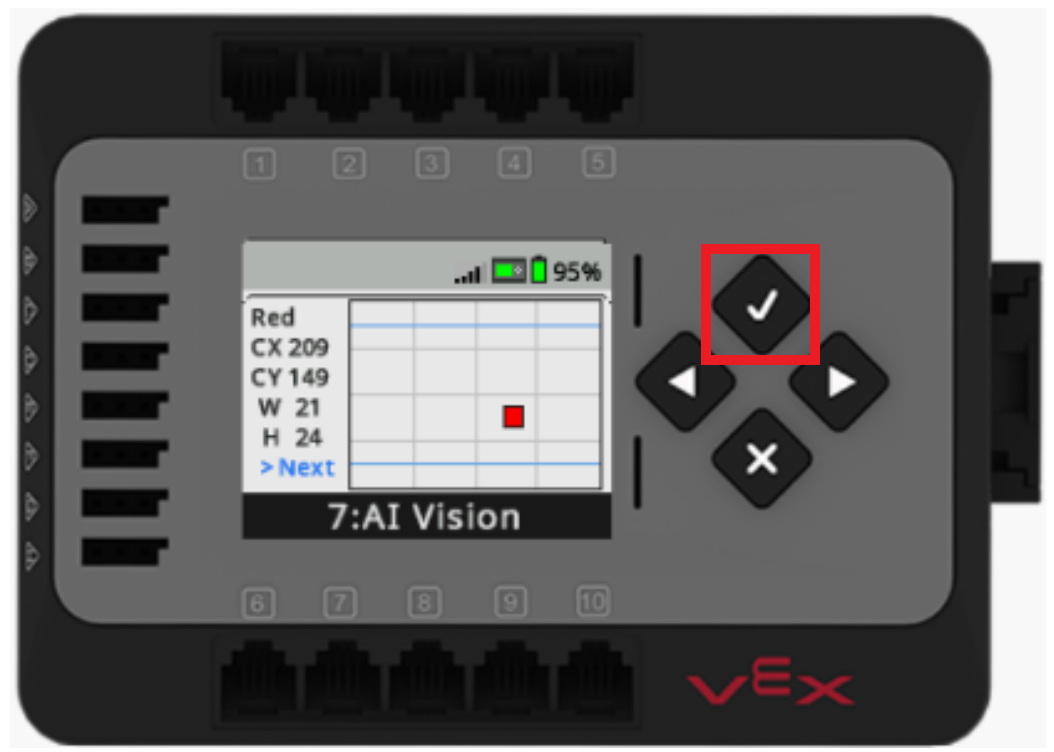

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकारों के रूप में सभी पहचाने गए लाल ऑब्जेक्ट और उनके स्थान दिखाए गए हैं। चेक बटन हाइलाइट हो गया है।

कलर सिग्नेचर (लाल, नीला, हरा या पीला) चुनने के लिए चेक बटन दबाएं।

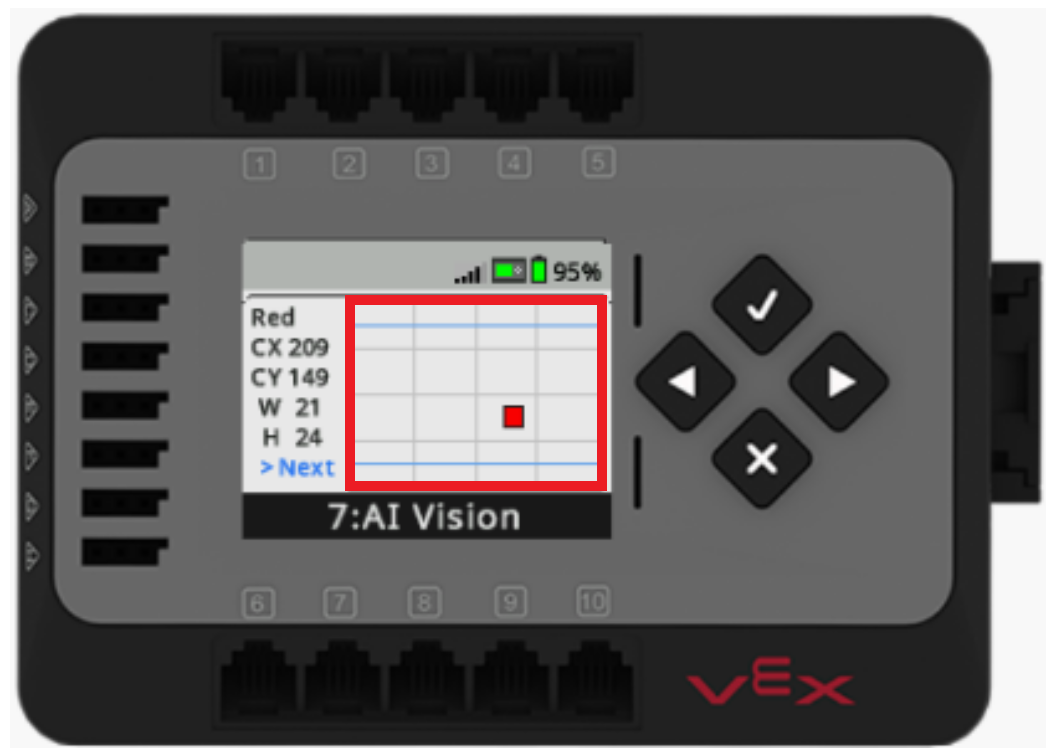

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकारों के रूप में सभी पहचाने गए लाल ऑब्जेक्ट और उनके स्थान दिखाए गए हैं। एक पहचाने गए लाल रंग की वस्तु को दिखाया और हाइलाइट किया गया है।

चयनित रंग पहचान से मेल खाने वाली वस्तु को एआई विजन सेंसर के दृश्य क्षेत्र के भीतर रखें।

वस्तु स्वतः ही स्क्रीन पर दिखाई देगी।

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकारों के रूप में सभी पहचाने गए लाल ऑब्जेक्ट और उनके स्थान दिखाए गए हैं। स्क्रीन के बाईं ओर एक मेनू चयनित लाल वस्तु की स्थिति और आकार दिखाता है, और उसके नीचे एक लेबल इंगित करता है कि लाल वस्तुओं के बीच चयन करने के लिए तीर बटन का उपयोग किया जा सकता है।

स्क्रीन के बाईं ओर कलर सिग्नेचर के सेंटर X और Y निर्देशांक, चौड़ाई और ऊंचाई का मान अपडेट हो जाएगा।

एआई विजन सेंसर वस्तुओं को कैसे मापता है, इस बारे में अधिक जानकारी के लिए यहां जाएं।

अप्रैल टैग देखना

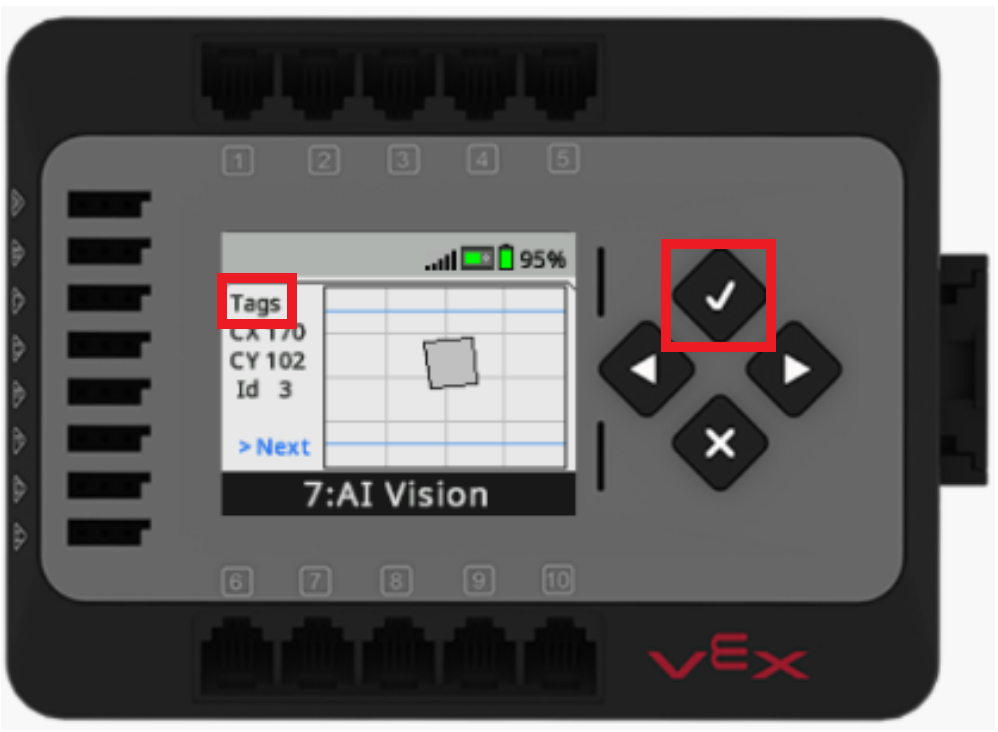

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू को इस तरह से बदला गया है कि अप्रैल टैग और उनकी आईडी और स्थान ब्रेन की स्क्रीन पर आयताकार बॉक्स के रूप में दिखाई दें। चेक बटन हाइलाइट हो गया है।

ब्रेन की स्क्रीन के ऊपरी बाएँ कोने में टैग दिखाई देने तकचेक बटन दबाएँ।

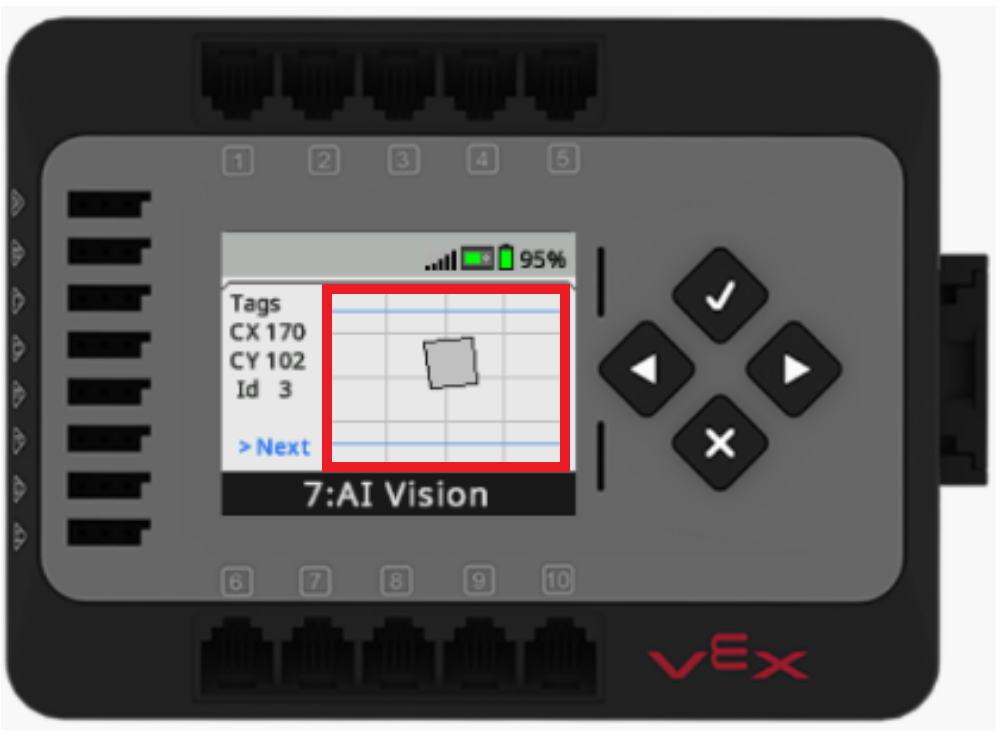

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू को इस तरह से बदला गया है कि अप्रैल टैग और उनकी आईडी और स्थान ब्रेन की स्क्रीन पर आयताकार बॉक्स के रूप में दिखाई दें। ब्रेन की स्क्रीन पर एक अप्रैलटैग की पहचान की जाती है और उसे हाइलाइट किया जाता है।

एआई विजन सेंसर के दृश्य क्षेत्र के भीतर एक अप्रैलटैग मार्कर रखें।

डिस्प्ले सेंसर के दृश्य के सापेक्ष पता लगाए गए अप्रैल टैग्स को प्रदर्शित करेगा।

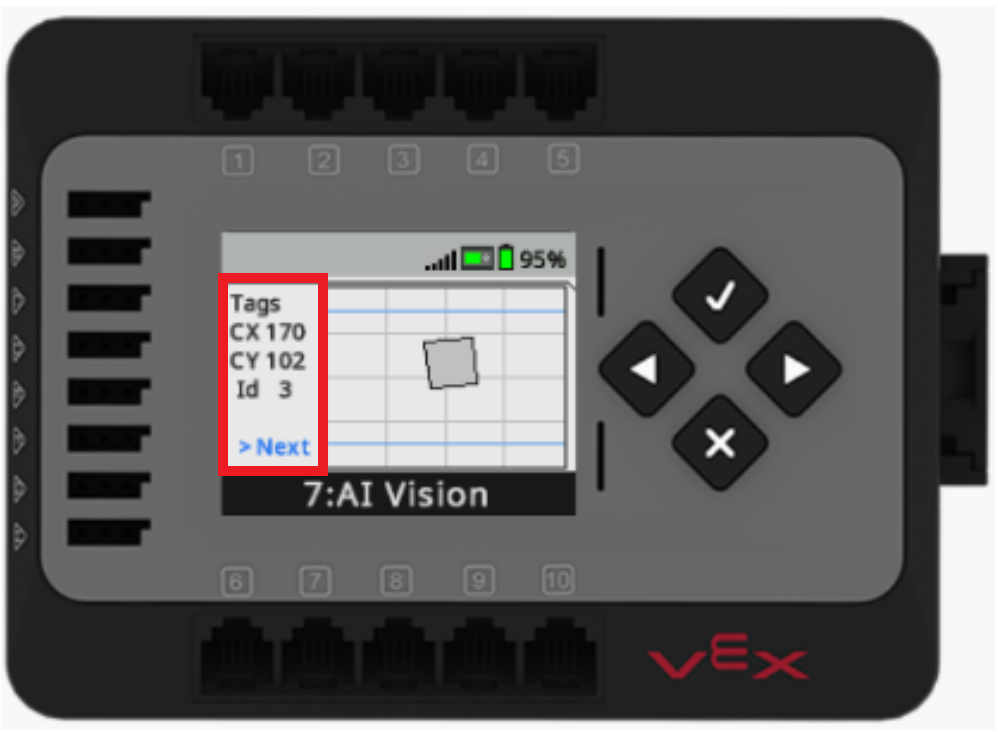

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकार बॉक्स के रूप में सभी पहचाने गए अप्रैल टैग और उनकी आईडी और स्थान दिखाए गए हैं। स्क्रीन के बाईं ओर एक मेनू चयनित अप्रैलटैग की स्थिति और आईडी दिखाता है, और उसके नीचे एक लेबल इंगित करता है कि अप्रैलटैग के बीच चयन करने के लिए तीर बटन का उपयोग किया जा सकता है।

स्क्रीन के बाईं ओर अप्रैलटैग के सेंटर एक्स और वाई निर्देशांकों के मान के साथ-साथ उसका आईडी नंबर भी अपडेट हो जाएगा।

एआई वर्गीकरण देखना

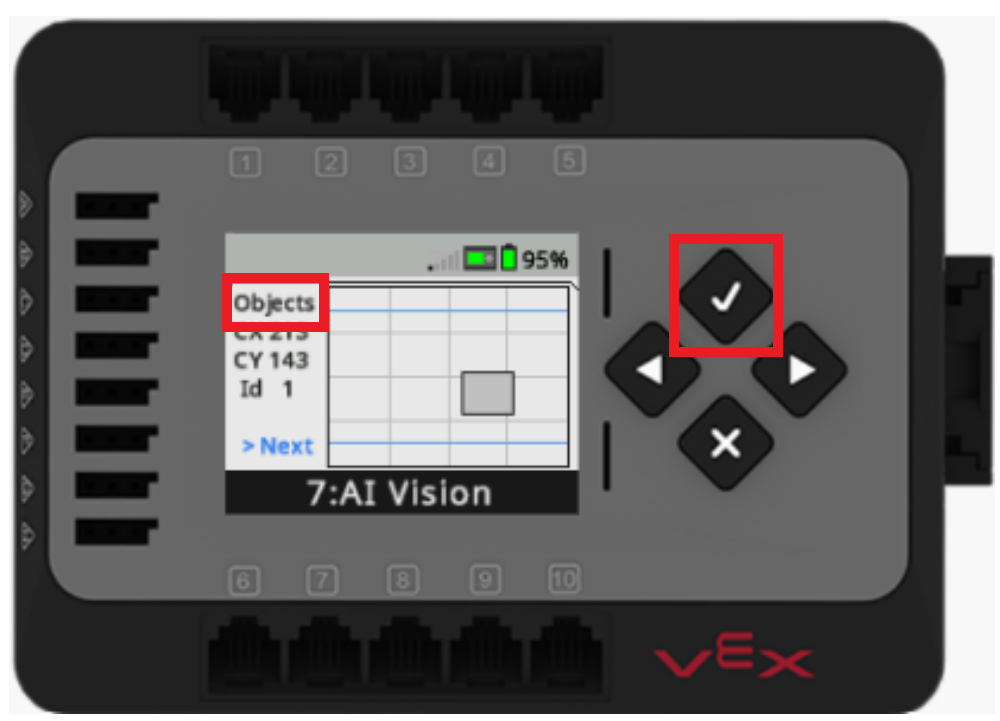

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू को इस तरह से बदला गया है कि ब्रेन की स्क्रीन पर एआई वर्गीकरण और उनकी आईडी और स्थान आयताकार के रूप में दिखाई दें। चेक बटन हाइलाइट हो गया है।

ब्रेन की स्क्रीन के ऊपरी बाएँ कोने में ऑब्जेक्ट दिखाई देने तकचेक बटन दबाएँ।

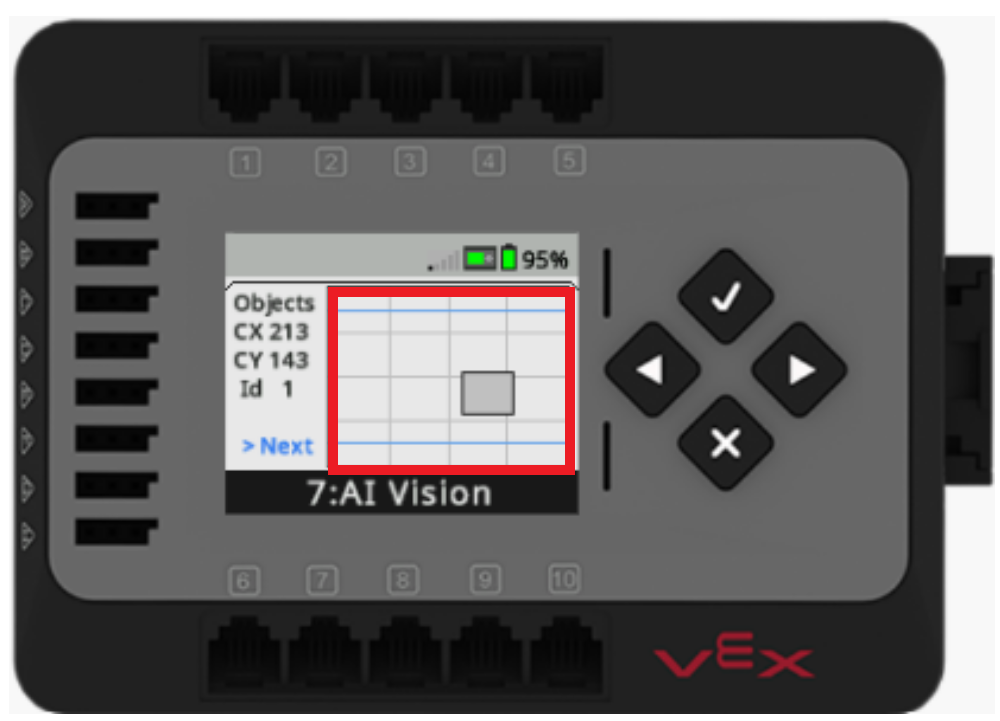

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू को इस तरह से बदला गया है कि ब्रेन की स्क्रीन पर एआई वर्गीकरण और उनकी आईडी और स्थान आयताकार के रूप में दिखाई दें। मस्तिष्क की स्क्रीन पर एक वस्तु की पहचान की जाती है और उसे हाइलाइट किया जाता है।

एआई विज़न सेंसर के दृश्य क्षेत्र के भीतर एक ऐसी वस्तु रखें जो अंतर्निहित एआई वर्गीकरणों में से किसी एक से मेल खाती हो।

डिस्प्ले पर सेंसर के दृश्य के सापेक्ष पता लगाए गए एआई वर्गीकरण को दिखाया जाएगा।

EXP ब्रेन की स्क्रीन AI विजन सेंसर के मेनू में दिखाई देती है। मेनू में ब्रेन की स्क्रीन पर आयताकार बॉक्स के रूप में सभी पहचाने गए एआई वर्गीकरण और उनकी आईडी और स्थान दिखाए गए हैं। स्क्रीन के बाईं ओर एक मेनू चयनित ऑब्जेक्ट की स्थिति और आईडी दिखाता है, और उसके नीचे एक लेबल इंगित करता है कि ऑब्जेक्ट्स के बीच चयन करने के लिए तीर बटन का उपयोग किया जा सकता है।

स्क्रीन के बाईं ओर एआई वर्गीकरण के केंद्र के एक्स और वाई निर्देशांक, साथ ही उसका आईडी नंबर अपडेट हो जाएगा।
