VEX CTE वर्कसेल को विनिर्माण उद्योग के भीतर वर्कसेल के वास्तविक दुनिया के अनुप्रयोगों की नकल करने के लिए डिज़ाइन किया गया है। सर्पेन्टाइन कन्वेयर सामग्रियों को असेंबल करने और परिवहन करने के लिए सबसे अधिक उपयोग किए जाने वाले कन्वेयर सिस्टमों में से एक है। चुनौतियों को पूरा करते समय आप निर्माण निर्देशों में दिखाए गए से परे अपनी खुद की कस्टम सर्पेंटाइन चेन बना सकते हैं।
ध्यान दें कि नीचे दिया गया उदाहरण मानक सर्पेन्टाइन कन्वेयर लेआउट पर आधारित है। इसी प्रक्रिया को किसी भी प्रकार के कन्वेयर पर लागू किया जा सकता है।

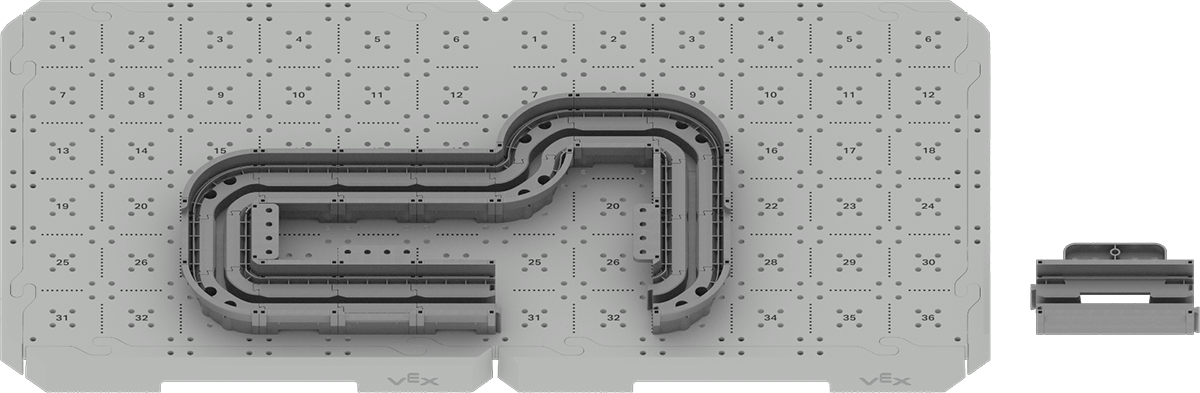

सबसे पहले, अपनी इच्छित ट्रैक के लिए कस्टम सर्पेन्टाइन कन्वेयर ट्रैक के टुकड़ों को इकट्ठा करें और इसे सीटीई टाइल से जोड़ दें। ध्यान दें कि टर्न ट्रैक के टुकड़ों को स्टार ड्राइव स्क्रू और लो प्रोफाइल नट का उपयोग करके सीटीई टाइल्स से सुरक्षित रूप से जोड़ना होगा।

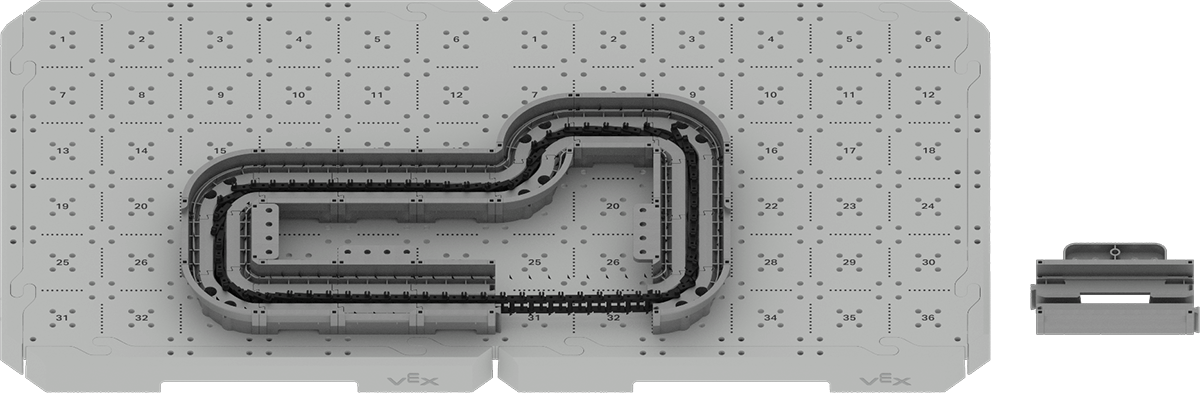

अपने कस्टम सर्पेन्टाइन कन्वेयर ट्रैक में सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक के लिए जगह छोड़ दें। ड्राइव ट्रैक को अपने सर्पेन्टाइन कन्वेयर के बाकी हिस्से से न जोड़ें।
वांछित दूरी के लिए अधिक या कम चेन की आवश्यकता है या नहीं, यह देखने के लिए असेंबल किए गए ट्रैक में सर्पेन्टाइन कन्वेयर-चेन बिछाकर देखें। श्रृंखला इस प्रकार होनी चाहिए:
- ट्रैक के टुकड़ों के आधार में अच्छी तरह से फिट हो जाता है
- ड्राइव ट्रैक के उद्घाटन में कोई ढिलाई नहीं होनी चाहिए
- ट्रैक के पुर्जों के आधार में फिट करने के लिए इसे खींचने की आवश्यकता नहीं है।

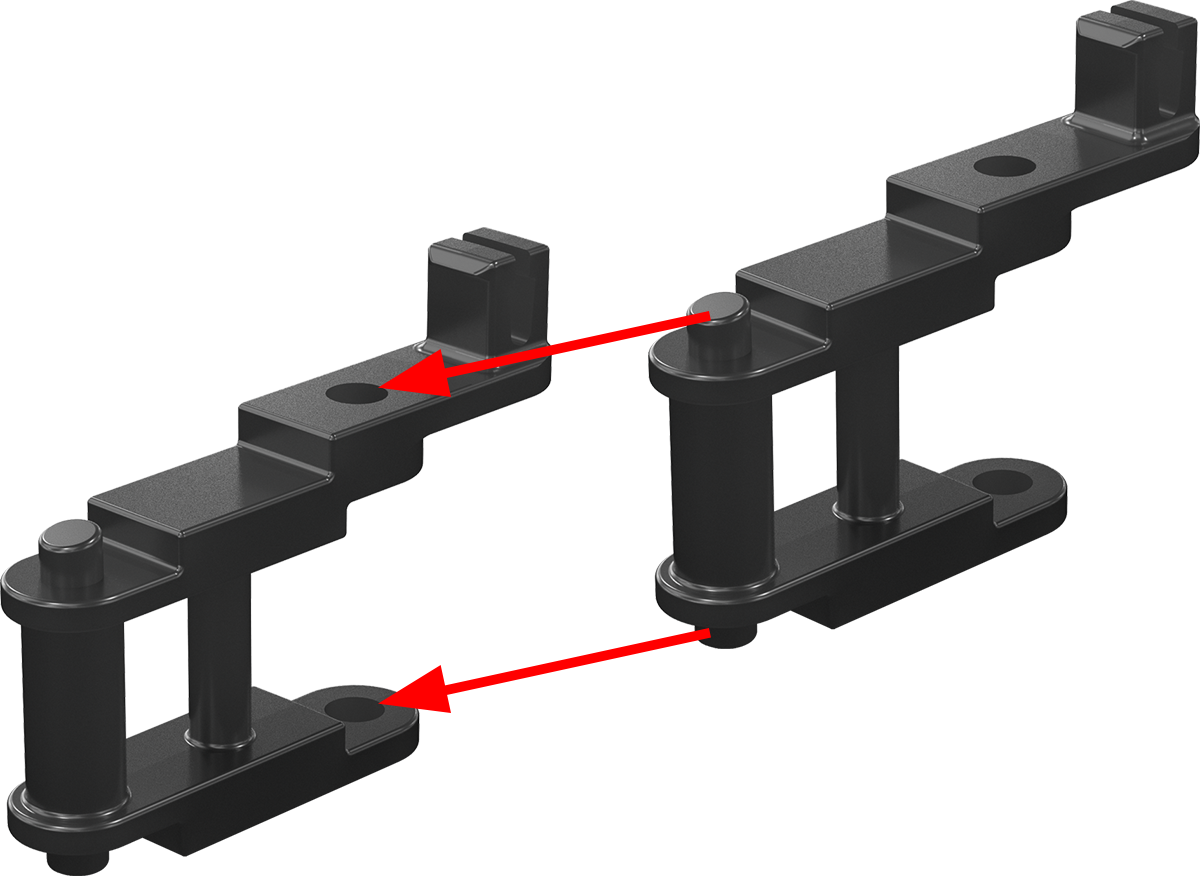

अपनी इच्छानुसार सर्पेन्टाइन कन्वेयर ट्रैक की लंबाई प्राप्त करने तक सर्पेन्टाइन कन्वेयर चेन के टुकड़ों को अलग या संलग्न करें।
सर्पेन्टाइन कन्वेयर चेन के आरंभ और अंत को जोड़कर एक पूरी चेन बनाएं।
आप जितने भी सर्पेन्टाइन कन्वेयर - चेन का उपयोग कर रहे हैं, उनके लिए आपको एक सर्पेन्टाइन कन्वेयर - प्लेटफॉर्म की आवश्यकता होगी।

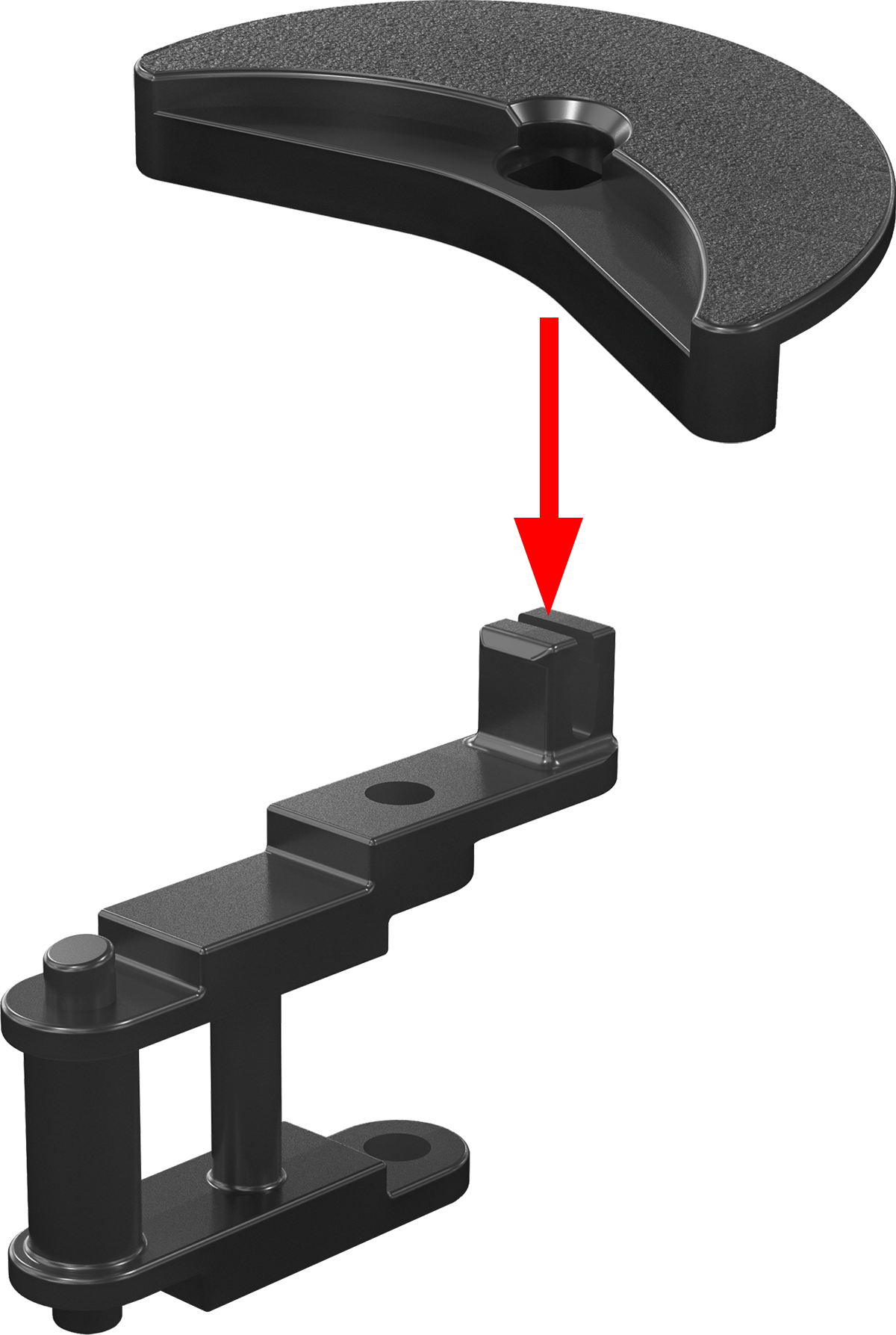

सर्पेन्टाइन कन्वेयर - प्लेटफॉर्म को अपने सर्पेन्टाइन कन्वेयर - चेन से जोड़ें।

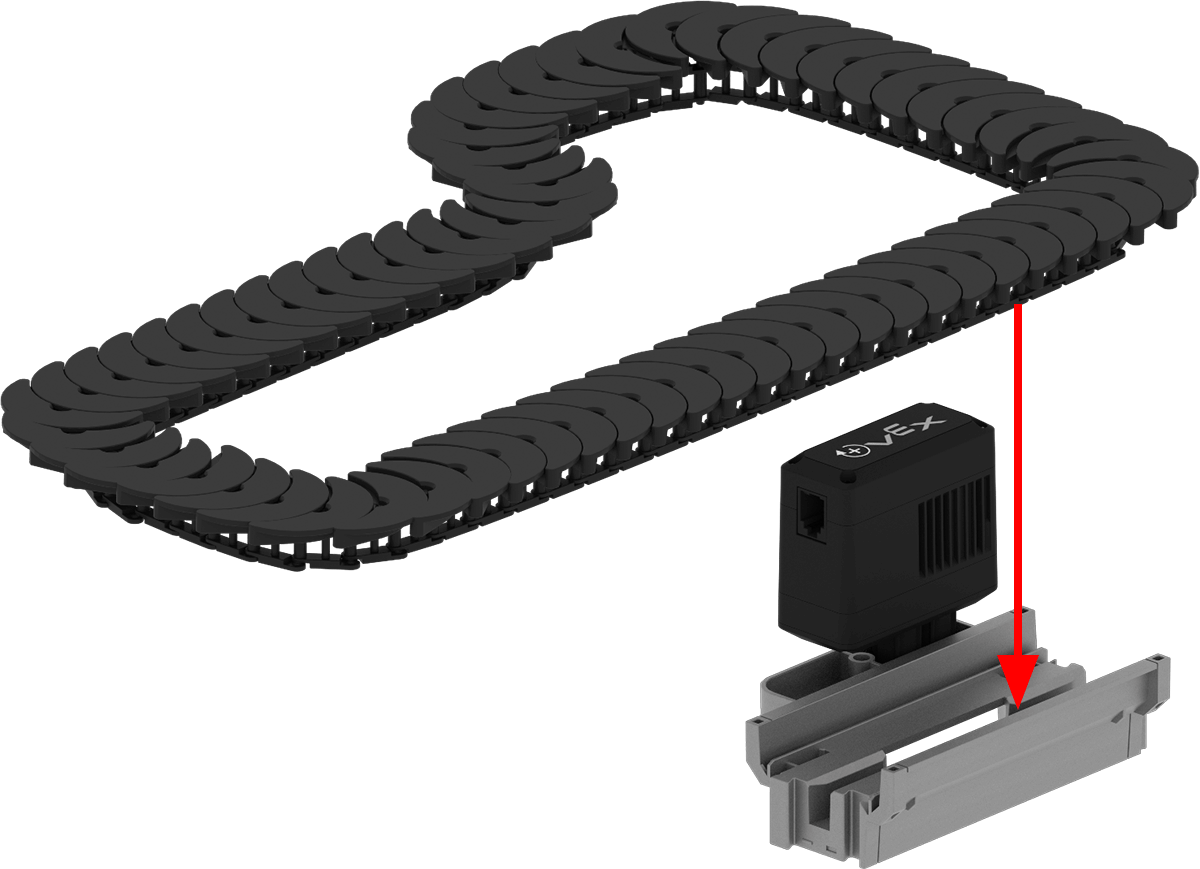

अपने असेंबल किए गए सर्पेन्टाइन कन्वेयर - चेन के एक हिस्से को सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक के अंदर रखें, जो स्मार्ट मोटर से जुड़ा हुआ है।

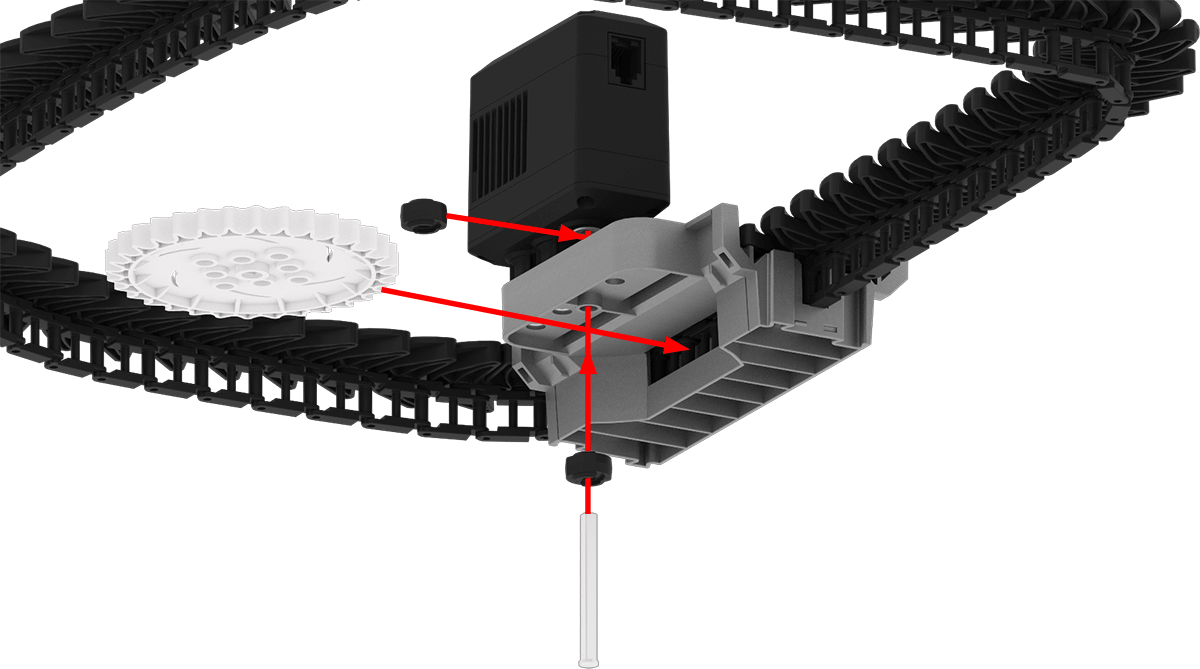

स्मार्ट मोटर के नीचे एक रबर शाफ्ट कॉलर लगाएं।
सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक के खुले भाग में 32 दांतों वाला स्प्रोकेट लगाएं।
तीन कैप वाली शाफ्ट को स्प्रोकेट के माध्यम से डालें, और फिर दूसरे रबर शाफ्ट कॉलर को ऊपर से लगाकर पुर्जों को अपनी जगह पर सुरक्षित कर लें।

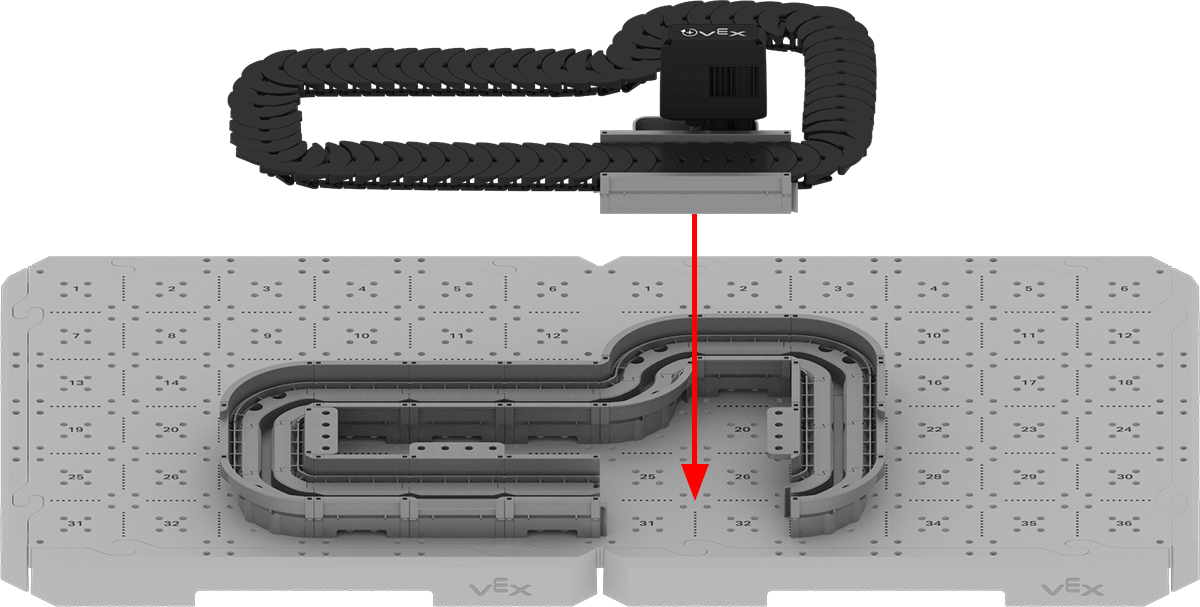

अपने असेंबल किए गए सर्पेन्टाइन कन्वेयर - चेन और प्लेटफॉर्म को सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक के साथ अपने असेंबल किए गए सर्पेन्टाइन कन्वेयर ट्रैक के बाकी हिस्से में जोड़ें।

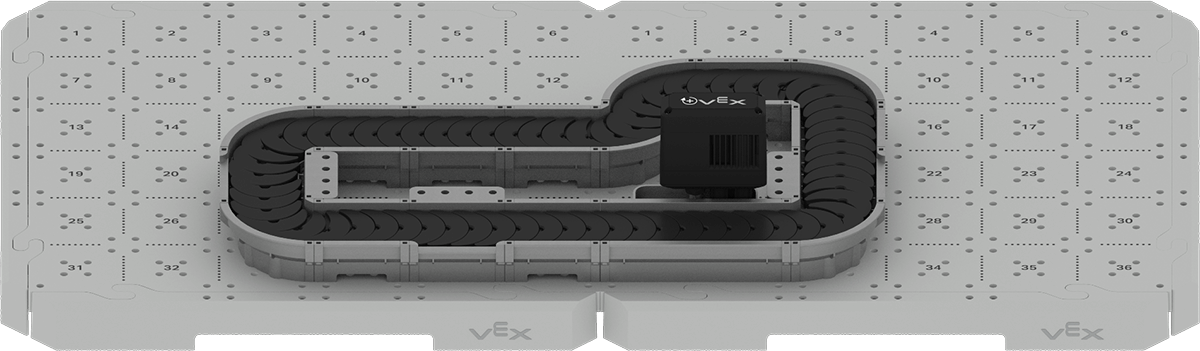

आपका कस्टम सर्पेन्टाइन कन्वेयर अब बनकर तैयार है!
