सीटीई वर्कसेल कन्वेयर को समझना

लीनियर कन्वेयर को कन्वेयर बेल्ट का उपयोग करके सामग्रियों को सीधी रेखा में, या रैखिक रूप से, परिवहन करने के लिए डिज़ाइन किया गया है। विनिर्माण कार्यों में, रैखिक कन्वेयर अक्सर एक बड़े कन्वेयर के अधिक जटिल खंडों के बीच मध्यस्थ के रूप में कार्य करते हैं।

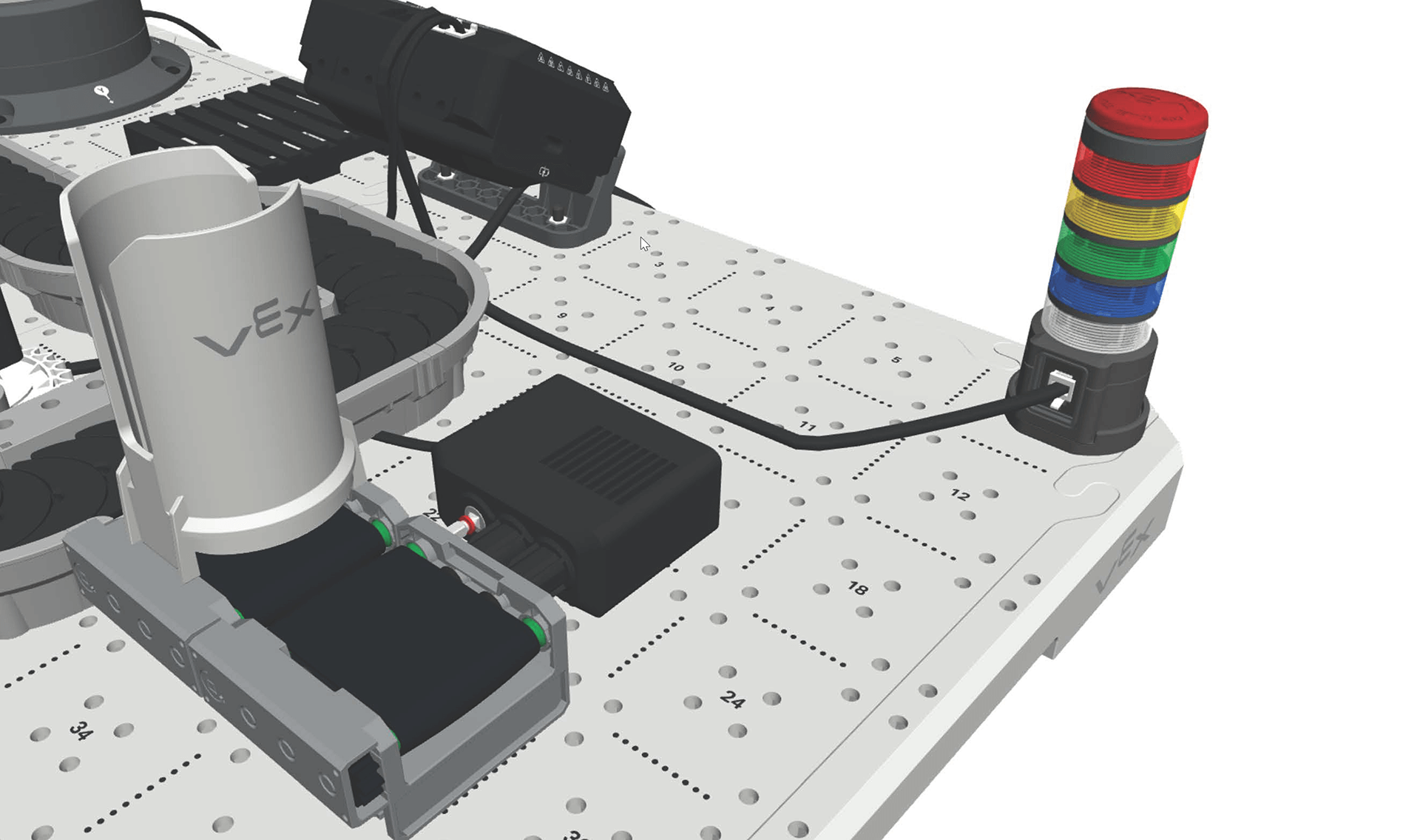

VEX CTE वर्कसेल के भीतर, लीनियर कन्वेयर डिस्क के प्रवेश और निकास बिंदु के रूप में कार्य करता है, उन्हें बड़े सर्पेन्टाइन कन्वेयर पर आगे और पीछे भेजता है। डिस्क लोडर को लीनियर कन्वेयर से जोड़ा जा सकता है ताकि डिस्क को वर्कसेल पर लोड किया जा सके।

रेखीय कन्वेयर

लीनियर कन्वेयर में कन्वेयर सपोर्ट संरचना के अंदर एक कन्वेयर बेल्ट होती है। गियर सपोर्ट स्ट्रक्चर के अंदर स्थित होते हैं। मोटर से जुड़ने पर ये गियर घूमने लगते हैं, जिससे कन्वेयर बेल्ट चलने लगती है।

प्रत्येक लीनियर कन्वेयर सिस्टम के लिए एक लीनियर कन्वेयर को 5.5 वाट की मोटर से कनेक्ट करना आवश्यक है। मोटर कन्वेयर में लगे गियरों को घुमाती है, जिससे बेल्ट चलने लगती है।

डिस्क लोडर

डिस्क लोडर उन डिस्क को रखता है जो कन्वेयर पर छोड़े जाने की प्रतीक्षा कर रही होती हैं। डिस्क लोडर का उपयोग लीनियर कन्वेयर के साथ या फीडर बेस और डिस्क फीडर के साथ किया जा सकता है, ताकि वायवीय नियंत्रणों का उपयोग करके डिस्क को वितरित किया जा सके।

डिस्क के परिवहन और छँटाई को स्वचालित करने के लिए न्यूमेटिक्स का उपयोग कैसे किया जा सकता है, इसके बारे में अधिक जानने के लिए, सीटीई वर्कसेल न्यूमेटिक्स को समझना नामक लेख देखें।

सर्पेन्टाइन कन्वेयर - चेन

यह श्रृंखला आपस में जुड़ी हुई कड़ियों से बनी है। सीटीई वर्कसेल किट में मौजूद चेन में शुरुआत में 80 लिंक होते हैं। चेन की लंबाई को आपकी जरूरत के हिसाब से बदला जा सकता है। कस्टम सर्पेन्टाइन कन्वेयर बनाने के बारे में जानकारी के लिए लेख देखें

चेन कन्वेयर की सतह (प्लेटफॉर्म) को ट्रैक से जोड़ती है, जिसमें एक स्प्रोकेट भी शामिल होता है, ताकि कन्वेयर की गति को नियंत्रित किया जा सके।

सर्पेन्टाइन कन्वेयर - प्लेटफ़ॉर्म

सर्पेन्टाइन कन्वेयर - प्लेटफॉर्म कन्वेयर की वह सतह है जो वस्तुओं के साथ परस्पर क्रिया करती है। ये टुकड़े चेन की सतह पर आसानी से लग जाते हैं।

सर्पेन्टाइन कन्वेयर - स्ट्रेट ट्रैक

सर्पेन्टाइन कन्वेयर - स्ट्रेट ट्रैक, कन्वेयर का वह भाग है जो एक सीधा मार्ग बनाए रखता है।

सर्पेन्टाइन कन्वेयर - टर्न ट्रैक

सर्पेन्टाइन कन्वेयर - टर्न ट्रैक कन्वेयर के लिए 90 डिग्री का मोड़ बनाता है।

सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक

सर्पेन्टाइन कन्वेयर - ड्राइव ट्रैक वह भाग है जिसमें 5.5 वाट की मोटर और स्प्रोकेट लगाने के लिए स्थान दिए गए हैं। ये चेन से जुड़े होते हैं और इसके घूर्णन को शक्ति प्रदान करते हैं, जो बदले में प्लेटफार्मों को गति प्रदान करता है।

सर्पेन्टाइन कन्वेयर - डायवर्टर ट्रैक

सर्पेन्टाइन कन्वेयर - डायवर्टर ट्रैक में न्यूमेटिक डायवर्टर टॉवर के लिए एक माउंटिंग स्थान शामिल है ताकि बड़ी कन्वेयर के भीतर वस्तुओं को अलग-अलग रास्तों या गंतव्यों की ओर पुनर्निर्देशित या क्रमबद्ध किया जा सके। इस ट्रैक के दूसरी तरफ एक खुला स्थान है जहाँ से डिस्क कन्वेयर से उतरकर दूसरे सिस्टम पर जा सकती हैं।
